BRUKSANVISNING CWB 6500 X BEKO

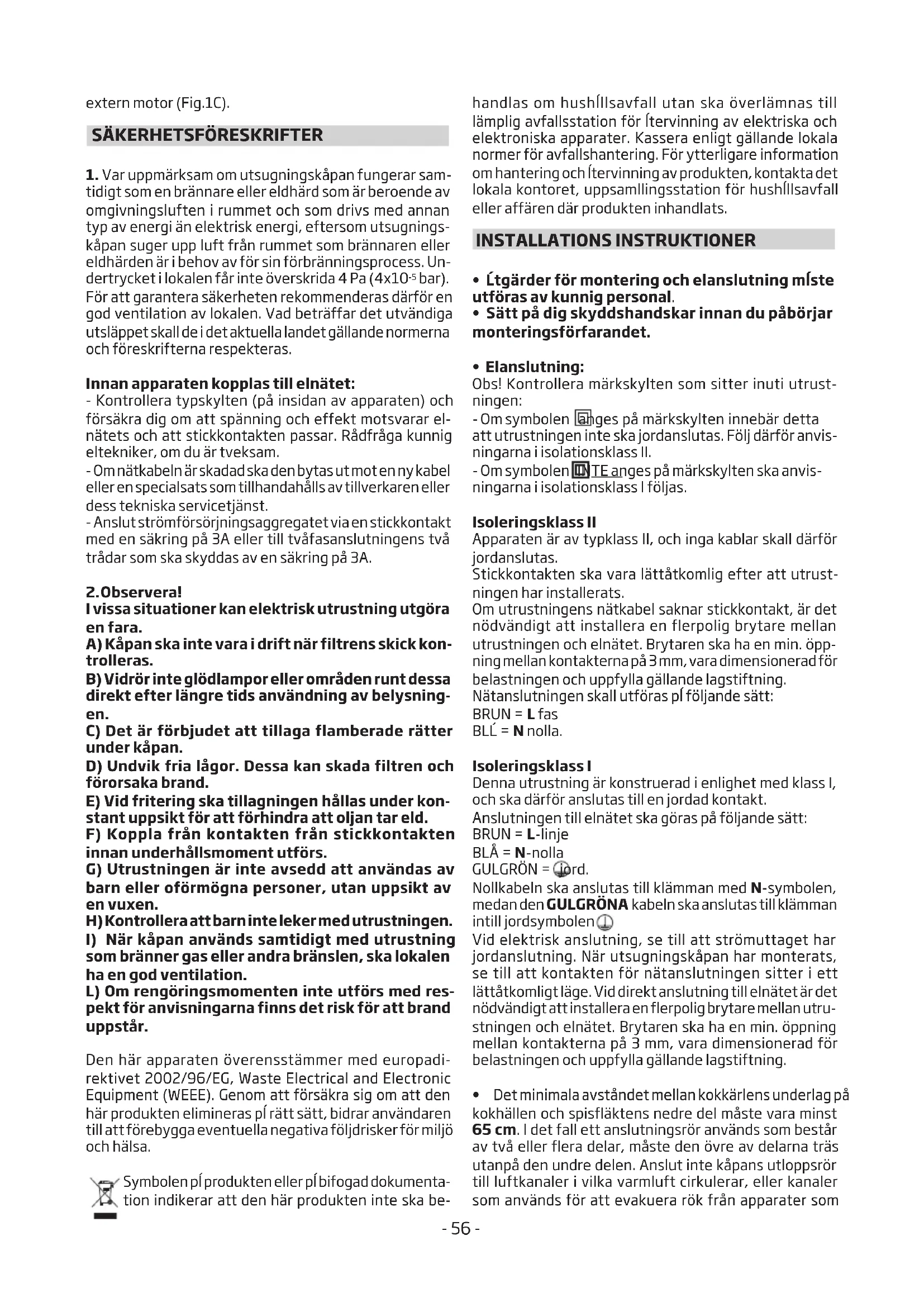

OBSERVERA Läs igenom denna bruksanvisning noggrant, efter- som den innehåller viktiga anvisningar beträffande säkerheten vid installation, användning och underhåll. Förvara bruksanvisningen för framtida bruk. Apparaten har utarbetats för att användas med frånluftsdrift (med luftutblås utomhus - Fig.1B) och med kolfilterdrift (åter- cirkulation av luften till omgivningen - Fig.1A) eller med- 56 - extern motor (Fig.1C).

SÄKERHETSFÖRESKRIFTER

1. Var uppmärksam om utsugningskåpan fungerar sam-

tidigt som en brännare eller eldhärd som är beroende av omgivningsluften i rummet och som drivs med annan typ av energi än elektrisk energi, eftersom utsugnings- kåpan suger upp luft från rummet som brännaren eller eldhärden är i behov av för sin förbränningsprocess. Un- dertrycket i lokalen får inte överskrida 4 Pa (4x10

bar). För att garantera säkerheten rekommenderas därför en god ventilation av lokalen. Vad beträffar det utvändiga utsläppet skall de i det aktuella landet gällande normerna och föreskrifterna respekteras. Innan apparaten kopplas till elnätet: - Kontrollera typskylten (på insidan av apparaten) och försäkra dig om att spänning och effekt motsvarar el- nätets och att stickkontakten passar. Rådfråga kunnig eltekniker, om du är tveksam. - Om nätkabeln är skadad ska den bytas ut mot en ny kabel eller en specialsats som tillhandahålls av tillverkaren eller dess tekniska servicetjänst. - Anslut strömförsörjningsaggregatet via en stickkontakt med en säkring på 3A eller till tvåfasanslutningens två trådar som ska skyddas av en säkring på 3A.

I vissa situationer kan elektrisk utrustning utgöra en fara. A) Kåpan ska inte vara i drift när filtrens skick kon- trolleras. B) Vidrör inte glödlampor eller områden runt dessa direkt efter längre tids användning av belysning- en. C) Det är förbjudet att tillaga flamberade rätter under kåpan. D) Undvik fria lågor. Dessa kan skada filtren och förorsaka brand. E) Vid fritering ska tillagningen hållas under kon- stant uppsikt för att förhindra att oljan tar eld. F) Koppla från kontakten från stickkontakten innan underhållsmoment utförs. G) Utrustningen är inte avsedd att användas av barn eller oförmögna personer, utan uppsikt av envuxen. H) Kontrollera att barn inte leker med utrustningen.

I) När kåpan används samtidigt med utrustning

som bränner gas eller andra bränslen, ska lokalen ha en god ventilation. L) Om rengöringsmomenten inte utförs med res- pekt för anvisningarna finns det risk för att brand uppstår. Den här apparaten överensstämmer med europadi- rektivet 2002/96/EG, Waste Electrical and Electronic Equipment (WEEE). Genom att försäkra sig om att den här produkten elimineras pĺ rätt sätt, bidrar användaren till att förebygga eventuella negativa följdrisker för miljö och hälsa. Symbolen pĺ produkten eller pĺ bifogad dokumenta- tion indikerar att den här produkten inte ska be- handlas om hushĺllsavfall utan ska överlämnas till lämplig avfallsstation för ĺtervinning av elektriska och elektroniska apparater. Kassera enligt gällande lokala normer för avfallshantering. För ytterligare information om hantering och ĺtervinning av produkten, kontakta det lokala kontoret, uppsamllingsstation för hushĺllsavfall eller affären där produkten inhandlats. INSTALLATIONS INSTRUKTIONER

• Ĺtgärderförmonteringochelanslutningmĺste utföras av kunnig personal.

• Sättpådigskyddshandskarinnandupåbörjar monteringsförfarandet.

• Elanslutning: Obs! Kontrollera märkskylten som sitter inuti utrust- ningen: - Om symbolen anges på märkskylten innebär detta att utrustningen inte ska jordanslutas. Följ därför anvis- ningarna i isolationsklass II. - Om symbolen INTE anges på märkskylten ska anvis- ningarna i isolationsklass I följas. Isoleringsklass II Apparaten är av typklass II, och inga kablar skall därför jordanslutas. Stickkontakten ska vara lättåtkomlig efter att utrust- ningen har installerats. Om utrustningens nätkabel saknar stickkontakt, är det nödvändigt att installera en flerpolig brytare mellan utrustningen och elnätet. Brytaren ska ha en min. öpp- ning mellan kontakterna på 3 mm, vara dimensionerad för belastningen och uppfylla gällande lagstiftning. Nätanslutningen skall utföras pĺ följande sätt: BRUN = L fas BLĹ = N nolla. Isoleringsklass I Denna utrustning är konstruerad i enlighet med klass I, och ska därför anslutas till en jordad kontakt. Anslutningen till elnätet ska göras på följande sätt: BRUN = L-linje BLÅ = N-nolla GULGRÖN = jord. Nollkabeln ska anslutas till klämman med N-symbolen, medan den GULGRÖNA kabeln ska anslutas till klämman intill jordsymbolen . Vid elektrisk anslutning, se till att strömuttaget har jordanslutning. När utsugningskåpan har monterats, se till att kontakten för nätanslutningen sitter i ett lättåtkomligt läge. Vid direkt anslutning till elnätet är det nödvändigt att installera en flerpolig brytare mellan utru- stningen och elnätet. Brytaren ska ha en min. öppning mellan kontakterna på 3 mm, vara dimensionerad för belastningen och uppfylla gällande lagstiftning.

• Det minimala avståndet mellan kokkärlens underlag på kokhällen och spisfläktens nedre del måste vara minst 65 cm. I det fall ett anslutningsrör används som består av två eller flera delar, måste den övre av delarna träs utanpå den undre delen. Anslut inte kåpans utloppsrör till luftkanaler i vilka varmluft cirkulerar, eller kanaler som används för att evakuera rök från apparater som- 57 - drivs med annan typ av energi än elektrisk energi. För att förenkla handhavandet av apparaten ska antifettfiltret/- en tas ur innan monteringsmomenten påbörjas (Fig.7A). - Om apparaten ska monteras med utsugningversion ska hål för luftuttömning anordnas.

• Det rekommenderas att använda ett ventilationsrör med samma diameter som öppningen för luftutgången. Om ett reducerstycke används försämras utrustningens kapacitet och bullernivån ökas.

• Fastsättningpåväggen: - Borra hålen A och ta hänsyn till de angivna måtten (Fig.2). - Fäst apparaten på väggen och se till att den är i horison- tell linje med de övriga köksskåpen. - När spiskåpan har justerats ska den fästas definitivt med de 2 skruvarna A (Fig.5). För de olika monteringarna ska skruvar och expansions- pluggar som är lämpliga för väggen användas (t.ex. armerad betong, gips o.s.v.). Om skruvar och expansions- pluggar medlevereras med produkten ska du försäkra dig om att de är lämpliga för den typ av vägg där spiskåpan ska fästas.

• FastsättningAvSkorstensförlängning: - Montera elmatningen innanför skorstensförlängningen. - Om din apparat ska installeras som insugande version eller version med yttre motor ska hål för utsugning av luften förberedas. - Reglera bredden för överdelens fästen (Fig.3). - Fäst sedan fästet i taket med skruvarna A (Fig.3) så att det är i linje med din spiskåpa och ta hänsyn till avståndet till taket som anges i Fig.2. - Anslut flänsen C med ett anslutningsrör till hålet för utsugning av luft (Fig.5). - Skjut in överdelen inuti underdelen. - Fäst underdelen i spiskåpan med de medlevererade skruvarna B (Fig.5). Dra upp överdelen till fästet och fäst den med skruvarna B (Fig.3). - Om apparaten harde nedrefogarna på samma sätt sompå bild 4.A, ska den kopplas som på bild 6.A. - För att modifiera spiskåpan från insugande version till filtrerande version ska du beställa kolfilter från din återförsäljare och följ sedan monteringsanvisningarna.

• Filtrerandeversion: Observera! - Beställ filtren med aktivt kol som tillbehör hos din återförsäljare för att omvandla kåpan från INSUGANDE version till FILTRERANDE. Vi tillhandahåller två olika satser, en med lådkolfilter (Fig.7B) och en med kolfilter som kan återställas (rengöras) (Fig.7C). - För att byta ut lådfiltren X med aktivt kol ska spaken dras ut, som visas i Fig.7B.

ANVÄNDNING OCH UNDERHÅLL

• Det rekommenderas att starta utrustningen innan någon typ av livsmedel tillagas. Vi rekommenderar att du låter apparaten gå i 15 minuter efter att matlagningen avslutats, så att matoset helt sugs ut. Kåpan ska under- hållas regelbundet och på ett korrekt sätt för att fungera på bästa sätt. Detta gäller i synnerhet avfettningsfiltret och filtret med aktivt kol.

• Avfettningsfiltret har till uppgift att stoppa fettpar- tiklarna som finns i luften. Detta filter sätts igen efter en viss tid, beroende på hur mycket utrustningen används. - För att undvika risk för brand är det nödvändigt att tvätta avfettningsfiltret för hand med flytande neutralt icke-polerande diskmedel eller i diskmaskin på låg tem- peratur och med kort program minst en gång varannan månad. - Efter några tvättar kan filtren ändra färg lite. Detta ger inte rätt till reklamation för eventuell ersättning av dem.

• Deaktivakolfiltrenanvänds för att rena luften som återcirkuleras till rummet och har som funktion att mildra de otrevliga lukter som genereras av matlagning. - Engångskolfiltren bör bytas ut minst var 4:e månad. Det aktiva kolets mättnad beror på hur mycket apparaten har använts, på typen av kök samt på hur ofta avfettningsfil- tret rengörs. - De återanvändbara aktivt kolfiltrena bör diskas för hand med neutralt icke-polerande diskmedel, eller i diskmaskin med en högsta temperatur på 65° C (tvättprogrammet måste göras utan annan disk). Ta bort överflödigt vatten utan att skada filtret, ta bort plastdelarna och torka den lilla dynan i ugnen i minst 15 minuter vid en temperatur på max 100° C. För att behålla det återanvändbara aktiva kolfiltrets effektiva funktion ska denna handling uppre- pas varannan månad. Dessa måste bytas ut minst vart tredje år eller när den lilla dynan är skadad.

• Innandusättertillbaksavfettningsfiltrenochde återanvändbara aktiva kolfiltren är det viktigt att dessa har torkat ordentligt.

• Rengörakåpanregelbundetbådepåinsidanoch utsidan med en trasa fuktad med denaturerad sprit eller milt flytande rengöringsmedel som inte slipar.

• Belysningen är avsedd att endast vara tänd under till- lagningen och inte för att lysa upp rummet i allmänhet under en längre tid. Om belysningen är tänd under en längre tid förkortas lampornas livslängd betydligt.

• Om apparaten är försedd med innerbelysning kan denna användas som allmän rumsbelysning under längre tid.

• Viktigt! Att ignorera anvisningarna om rengöring av kåpan samt om byte och rengöring av filtren medför brandrisk. Det rekommenderas därför att man följer dessa instruktioner.

• Bytahalogenlampor(Fig.8): För att byta ut de dikroiska lamporna, koppla från lam- porna genom att lossa dem från lamphållaren med en liten platt skruvmejsel eller ett liknande verktyg. OB- SERVERA! Var försiktig så att inte kåpan repas när detta moment utförs. Byt ut mot lampor av samma typ.

• Bytahalogenlampor(Fig.9): För att byta halogenlamporna B, bänd upp glaset C i springorna. Byt ut mot lampor av samma typ. OBS! Ta inte i lampan med bara händer.

• ByteavLED-lamporna(Fig.10): Om din apparat är försedd med LED-lampor är det nöd- vändigt att kontakta en specialiserad tekniker när de behöver bytas ut.- 58 -

• Byteavglödlampor/halogenlampor(Fig.11): Använd enbart lampor av samma typ och med samma wattvärde som installerats på apparaten.

• Manöverfunktionerlysande (Fig.12.A.B.) beskrivs symbolerna här nedan: A = Knapp för BELYSNING B = Knapp OFF C = Knapp FÖRSTA HASTIGHET D = Knapp ANDRA HASTIGHET E = Knapp TREDJE HASTIGHET F = TIMER FÖR AUTOMATISK AVSTÄNGNING EFTER 15 minuter (*) Om din apparat är försedd med funktionen INTENSIVLÄ- GE aktiverar du funktionen från den TREDJE hastigheten genom att hålla knappen E intryckt i ungefär 2 sekunder. Funktionen förblir aktiv i ungefär 10 minuter och därefter återgår fläkten till tidigare vald hastighet. Lysdioden blinkar när funktionen är aktiv. För att avbryta funktionen innan det har gått 10 minuter, tryck in knappen E igen. På vissa modeller går det att aktivera funktionen även med den första och den andra hastigheten. Tryck pĺ knapp F i 2 sekunder (när fläkten är avstängd) för att sätta igĺng funktionen “clean air”. Genom denna funktion sätts fläktmotorn igĺng i 10 minuter varje timme pĺ hastighet ett. Omedelbart efter att ha aktiverat denna funktion, sätts motorn igĺng pĺ hastighet ett under 10 minuter, medan knapp F och knapp C samtidigt blinkar. Därefter släcks motorn och lysdiod F förblir tänd med fast ljus ända tills motorn efter ytterligare 50 minuter startar igen pĺ has- tiget ett och lysdioderna F och C börjar blinka igen i 10 minuter osv. Genom att trycka på vilken knapp som helst förutom ljusknapparna återgår fläkten till normal drift (t.ex. om du trycker på knappen D avaktiveras funktionen “clean air”. och motorn ställs in på hastighet 2. Om du trycker på knappen B avaktiveras funktionen). (*) Funktionen “TIMER FÖR AUTOMATISK AVSTÄNG NING” fördröjer avstängningen av kĺpan, som fortsätter att fungera i 15 minuter med samma arbetshastighet som vid pĺslagningen av denna funktion.

• Orenafettfilter/aktivtkolfilter: - När knappen A blinkar med ett intervall pĺ 2 sek. ska fettfiltren rengöras. - När knappen A blinkar med en frekvens av 0,5 sek. bör de aktiva kolfiltren rengöras eller bytas beroende på typen av filter. När det rena filtret har satts tillbaka, ska det elektroniska minnet nollställas genom att trycka pĺ knapp A i cirka 5 sek. tills varningslampan slutar att blinka.

• Manöverfunktionermekaniska Fig.13.A.B.C. beskrivs symbolerna här nedan: A = Knapp för BELYSNING B = Knapp OFF C = Knapp FÖRSTA HASTIGHET D = Knapp ANDRA HASTIGHET E = Knapp TREDJE HASTIGHET G = Kontrollampa MOTORN I FUNKTION.

• Manöverfunktioner(Fig.14): Tangent A = Slĺr pĺ/Av belysningen. Tangent B = Slĺr pĺ/Av kĺpan. Apparaten startar med den lägsta hastigheten. Om kĺpan fungerar skall tang- enten tryckas in halv sekund för att slĺ av den. Om kĺpan fungerar med den lägsta hastigheten behöver man inte hĺlla tangenten intryckt för att stänga av den. Minskar motorns hastighet. Display C = Anger den valda motorhastigheten och aktiveringen av timern. Tangent D = Slĺr pĺ kĺpan. Ökar motorns hastighet. Om tangenten för den tredje hastigheten trycks in startar den intensiva hastigheten under 10 sekunder för att sedan ĺtergĺ till den arbetshastighet som var aktiv före ingreppet. Displayen blinkar under denna funktion. Tangent E = Il Timer ställer in funktionstiderna vid aktiveringen pĺ 15 minuter, varefter de stängs av. Avakti- vera timern genom att trycka pĺ knapp E. När funktionen Timer är aktiv pĺ displayen ska decimalpunkten blinka. Om hastighetens intensivläge är i funktion kan timern inte aktiveras. Genom att trycka på knapp E i 2 sekunder, när apparaten är avstängd, så aktiveras funktionen “clean air”. Denna tänder motorn i 10 minuter varje timme på första has- tigheten. Under funktion ska displayaen visa de perifera segmentens rotation. När denna tid gått ut släcks motorn och displayen visar den lysande bokstaven “C” tills motorn efter ytterligare 50 minuter startar igen och går i 10 mi- nuter igen och så vidare. Tryck på vilken knapp som helst utom ljusknappen för att återgå till normalt funktions- sätt. Tryck på knappen E för att avaktivera funktionen.

• Orenafettfilter/aktivtkolfilter: - När displayen C blinkar och visar omväxlande drifthas- tigheten och bokstaven F (t.ex. 1 och F) ska fettfiltren rengöras. - När displayen C blinkar och visar omväxlande driftshas- tigheten och bokstaven A (t.ex. 1 och A) ska de aktiva kolfiltren rengöras eller bytas beroende på typen av filter. När det rena filtret har satts tillbaka, ska det elektroniska minnet nollställas genom att trycka ned knappen A i cirka 5 sek tills signalerna F eller A slutar att blinka på displayen C.

• Mekaniskakommandon(Fig.15)symbologin är följande: A = Knapp LJUS/ON-OFF B = Knapp OFF/FÖRSTA HASTIGHETEN C = Knapp ANDRA HASTIGHETEN D = Knapp TREDJE HASTIGHETEN. Om kåpan stängs av i första, andra eller tredje hastighe- ten, startar den, när den sätts på igen, om med samma hastighet som var inställd när den stängdes av. TILLVERKAREN FRÅNSÄGER SIG ALLT ANSVAR FÖR EVENTUELLA SKADOR SOM ORSAKTS P.G.A.
