BRUKSANVISNING CWB 6500 X BEKO

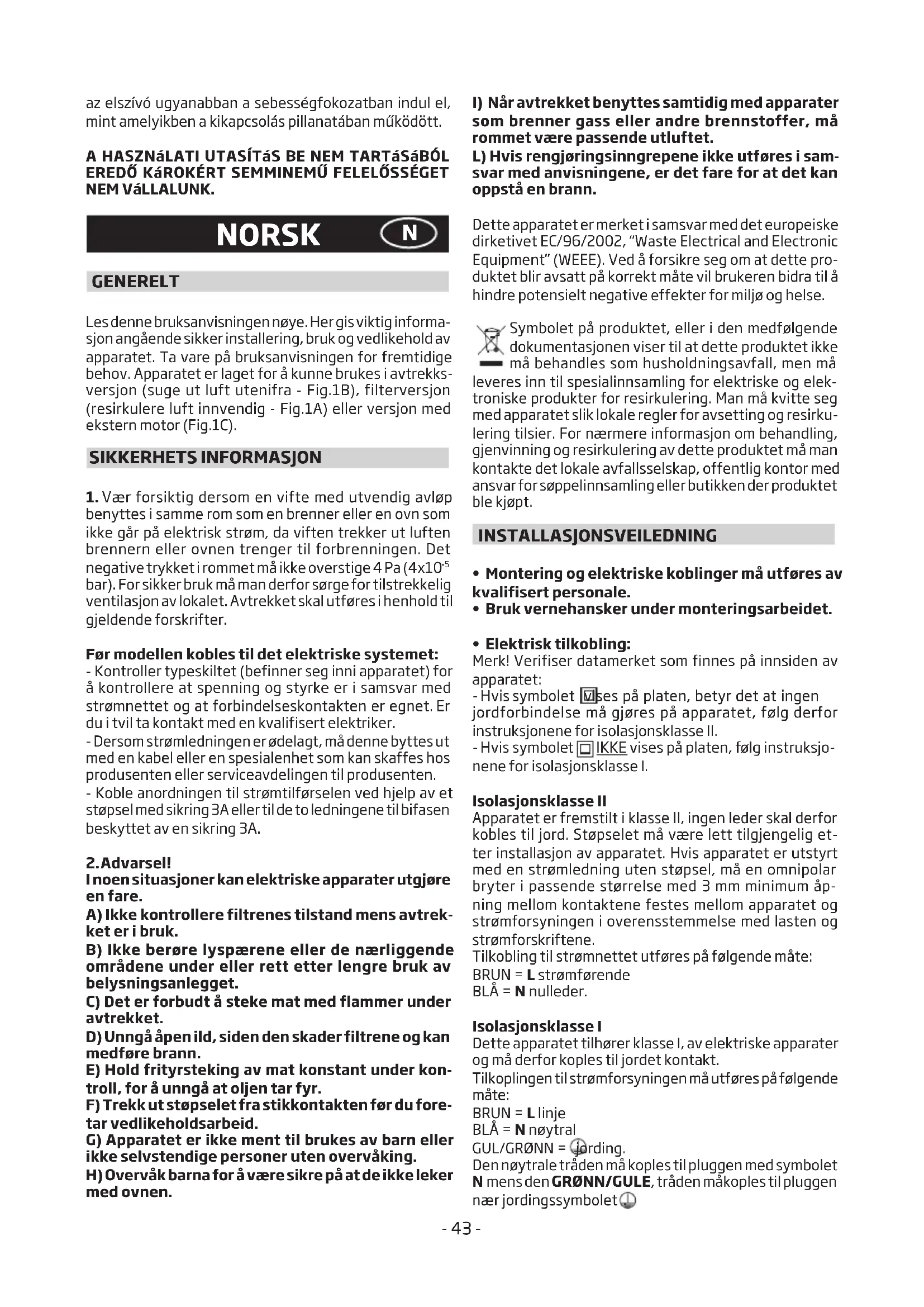

GENERELT Les denne bruksanvisningen nøye. Her gis viktig informa- sjon angående sikker installering, bruk og vedlikehold av apparatet. Ta vare på bruksanvisningen for fremtidige behov. Apparatet er laget for å kunne brukes i avtrekks- versjon (suge ut luft utenifra - Fig.1B), filterversjon (resirkulere luft innvendig - Fig.1A) eller versjon med ekstern motor (Fig.1C). SIKKERHETS INFORMASJON

1. Vær forsiktig dersom en vifte med utvendig avløp

bar). For sikker bruk må man derfor sørge for tilstrekkelig ventilasjon av lokalet. Avtrekket skal utføres i henhold til gjeldende forskrifter. Før modellen kobles til det elektriske systemet: - Kontroller typeskiltet (befinner seg inni apparatet) for å kontrollere at spenning og styrke er i samsvar med strømnettet og at forbindelseskontakten er egnet. Er du i tvil ta kontakt med en kvalifisert elektriker. - Dersom strømledningen er ødelagt, må denne byttes ut med en kabel eller en spesialenhet som kan skaffes hos produsenten eller serviceavdelingen til produsenten. - Koble anordningen til strømtilførselen ved hjelp av et støpsel med sikring 3A eller til de to ledningene til bifasen beskyttet av en sikring 3A.

I noen situasjoner kan elektriske apparater utgjøre en fare. A) Ikke kontrollere filtrenes tilstand mens avtrek- ket er i bruk. B) Ikke berøre lyspærene eller de nærliggende områdene under eller rett etter lengre bruk av belysningsanlegget. C) Det er forbudt å steke mat med flammer under avtrekket. D) Unngå åpen ild, siden den skader filtrene og kan medføre brann. E) Hold frityrsteking av mat konstant under kon- troll, for å unngå at oljen tar fyr. F) Trekk ut støpselet fra stikkontakten før du fore- tar vedlikeholdsarbeid. G) Apparatet er ikke ment til brukes av barn eller ikke selvstendige personer uten overvåking. H) Overvåk barna for å være sikre på at de ikke leker med ovnen.

I) Når avtrekket benyttes samtidig med apparater

som brenner gass eller andre brennstoffer, må rommet være passende utluftet. L) Hvis rengjøringsinngrepene ikke utføres i sam- svar med anvisningene, er det fare for at det kan oppstå en brann. Dette apparatet er merket i samsvar med det europeiske dirketivet EC/96/2002, “Waste Electrical and Electronic Equipment” (WEEE). Ved å forsikre seg om at dette pro- duktet blir avsatt på korrekt måte vil brukeren bidra til å hindre potensielt negative effekter for miljø og helse. Symbolet på produktet, eller i den medfølgende dokumentasjonen viser til at dette produktet ikke må behandles som husholdningsavfall, men må leveres inn til spesialinnsamling for elektriske og elek- troniske produkter for resirkulering. Man må kvitte seg med apparatet slik lokale regler for avsetting og resirku- lering tilsier. For nærmere informasjon om behandling, gjenvinning og resirkulering av dette produktet må man kontakte det lokale avfallsselskap, offentlig kontor med ansvar for søppelinnsamling eller butikken der produktet ble kjøpt. INSTALLASJONSVEILEDNING

• Monteringogelektriskekoblingermåutføresav kvalifisert personale.

• Brukvernehanskerundermonteringsarbeidet.

• Elektrisktilkobling: Merk! Verifiser datamerket som finnes på innsiden av apparatet: - Hvis symbolet vises på platen, betyr det at ingen jordforbindelse må gjøres på apparatet, følg derfor instruksjonene for isolasjonsklasse II. - Hvis symbolet IKKE vises på platen, følg instruksjo- nene for isolasjonsklasse I. Isolasjonsklasse II Apparatet er fremstilt i klasse II, ingen leder skal derfor kobles til jord. Støpselet må være lett tilgjengelig et- ter installasjon av apparatet. Hvis apparatet er utstyrt med en strømledning uten støpsel, må en omnipolar bryter i passende størrelse med 3 mm minimum åp- ning mellom kontaktene festes mellom apparatet og strømforsyningen i overensstemmelse med lasten og strømforskriftene. Tilkobling til strømnettet utføres på følgende måte: BRUN = L strømførende BLÅ = N nulleder. Isolasjonsklasse I Dette apparatet tilhører klasse I, av elektriske apparater og må derfor koples til jordet kontakt. Tilkoplingen til strømforsyningen må utføres på følgende måte: BRUN = L linje BLÅ = N nøytral GUL/GRØNN = jording. Den nøytrale tråden må koples til pluggen med symbolet N mens den GRØNN/GULE, tråden måkoples til pluggen nær jordingssymbolet .- 44 - Ved elektrisk tilkopling må man forsikre seg om at kon- takten er jordet. Etter montering av oppsugingsviften må man kontrollere at el-kontakten lett kan nås i den ende- lige posisjonen. Ved direkte påkopling til strømnettet er det nødvendig å sette inn en flerpols-bryter mellom apparatet og strømnettet med en minimumsavstand på 3 mm mellom kontaktene, og som er egnet til strøm- behovet og i overensstemmelse med gjeldende regler.

• Avstanden fra støtteoverflaten hvor kokekarene står på kokeoverflaten og laveste punkt på kjøkkenhetten må være minst 65 cm. Dersom det benyttes en avtrekkska- nal bestående av to eller flere deler, skal den øvre delen tres utenpå den nedre. Koble ikke ventilatoravtrekket til et rør der det passerer varmluft eller røyk fra apparater som ikke går på strøm. Ta ut det/de fetthemmende filte- ret/filtrene (Fig.7A) før du begynner med monteringen. Dette gjør det lettere å manøvrere apparatet. - I anledning montering av apparatet i avtrekksversjon, forbered på forhånd hullet for luftevakuering.

• Det anbefales å bruke et lufttømmerør med samme diameter som veggventilens munning. Bruk av et reduk- sjonsrør kan forringe produktets ytelser og øke støyen.

• Festingtilvegg: - Borr hullene A i den størrelsen som er indikert (Fig.2). - Fest apparatet på veggen horisontalt i høyde med overskapene. - Når det er riktig regulert, fest kappen godt ved hjelp av de 2 skruene A (Fig.5). Ta i bruk skruer og plugger som passer til veggen hvor apparatet skal monteres (f.eks. betong, gipsplater, etc). Om skruer og plugger følger med produktet, forsikre deg om at de passer til veggen hvor kappen skal monteres.

• Festingavdedekorativeteleskopiskerørene: - Ordne det slik at de elektriske ledningene går innvendig i det dekorative røret. - Om apparatet ditt skal installeres i avtrekksversjon eller i versjon med ekstern motor, lag i stand hullet for utsuging av luft. Reguler bredden på det øverste rørets støttearm (Fig.3). - Fest den deretter med skruene A (Fig.3) til taket slik at den er i akse med kappen. Pass på at den gitte avstanden fra taket, i Fig.2, blir overholdt. - Kople kraven C til hullet for utsuging av luft ved hjelp av et rør (Fig.5). - Før det øverste røret inn i det nederste røret. Fest det nederste røret til kappen ved å bruke skruene B som følger med (Fig.5), trekk ut det øverste røret helt til støt- tearmen, og fest det med skruene B (Fig.3). - Dersom deres apparat har de underste koblingene slik som indikert i Fig.4A, skal de festes slik som vist i Fig.6A.” - For å skifte fra avtrekksversjon til filterversjon, spør forhandleren din etter filtre i aktivt karbon og følge monteringsanvisningene.

• Filterversjon: Advarsel! - For å kunne omforme viften fra EKSTRAKTORVIFTE til FILTERVIFTE må karbonfiltrene bestilles hos leverandø- ren som tilbehør. Vi har to forskjellige utstyrssett, en med kullskuffiltre (Fig.7B) og den andre med gjenvinnbare kullfiltre (vaskbare) (Fig.7C). - For å skifte ut skuffiltrene X med aktivt kull må spaken trekkes utover, som angitt i Fig.7B.

• Vi anbefaler at kjøkkenviften slås på før du tilbere- der mat. Vi anbefaler også at apparatet får stå på i 15 minutter etter at maten er ferdig, slik at all forurenset luft elimineres. Den effektive ytelsen til kjøkkenviften avhenger av stadig vedlikehold; antifettfilteret og det aktive karbonfilteret krever begge ekstra vedlikehold.

• Antifettfilteret brukes til å samle opp alle fettpartikler som finnes i lufta, og dermed er det utsatt for metning (tiden det tar for at filteret blir fullt avhenger av måten apparatet brukes på). - For å unngå fare for brann, må man vaske fettfiltrene minst hver 2. måned for hånd med et mildt, ikke-slipende flytende vaskemiddel eller i oppvaskmaskin ved lave temperaturer og korte sykluser. - Etter noen vask, kan fargeendringer forekomme. Dette gir ikke rett til erstatning.

• Aktivekullfilterbrukes for å rense luften som sendes ut i rommet igjen og har som funksjon å dempe lukten som oppstår ved matlaging. - Aktive kullfilter som ikke kan regenereres må byttes må byttes ut minst hver 4.måned. Metningsnivået til kullfilteret avhenger av brukshyppigheten til apparatet, typen matlaging som utføres og hvor regelmessig anti- fettfiltrene rengjøres. - Aktive kullfilter som kan regenereres må vaskes for hånd med et mildt, ikke-slipende flytende vaskemiddel eller i oppvaskmaskin på maks 65°C (hele vaskesyklusen må utføres og uten servise). Fjern overflødig vann uten å skade filteret, fjern delene i plast, og la matten tørke i ovnen i minst 15 minutter med en temperatur på maks 100°C. For å beholde funksjonen til kullfilteret som kan regenereres må denne operasjonen gjentas hver 2. må- ned. Disse må byttes minst hvert 3. år eller når matten er skadet.

• Førmansetterpåplassfettfiltreneogdeaktive kullfilterne er det viktig at disse er helt tørre.

• Rengjørkjøkkenviftenofte,bådepåinnsidenog utsiden, ved bruk av en klut som er fuktet i denatu- ralisert alkohol eller nøytralt flytende vaskemiddel uten skureeffekt.

• Belysningsanlegget er prosjektert for bruk under mat- laging og ikke for lengre opplysing av rommet. Forlenget bruk av belysningen minsker varigheten av lyspærene betraktelig.

• Dersom apparatet er utstyrt med innvendig lys kan dette brukes over lenger tid for en generell belysning i rommet.

• Advarsel: hvis man ignorerer advarslene som gjelder rengjøring av hetten og bytte og rengjøring av filter kan forårsake brann. Det anbefales derfor å følge disse instruksjonene.

• Utskiftingavhalogenelyspærer(Fig.8): For å kunne erstatte de dikroiske lampene, ta forsiktig ut lampen fra lampeholderen ved hjelp av en liten flat skrutrekker eller et lignende verktøy. VENNLIGST MERK! Når du utfører denne operasjonen, se til at du ikke riper opp viften. Skift ut pærene med nye av- 45 - samme type.

• Utskiftingavhalogenelyspærer(Fig.9): For å skifte ut de halogene lyspærene B ta av glasset C ved å trykke på hakkene. Skifte ut med lyspærer av samme type. Advarsel: ikke ta på lyspærene med bare hender.

• ByttingavLEDlamper(Fig.10): Hvis apparatversjonen er utstyrt med LED lamper, må disse byttes ut av en faglært tekniker.

• Bytteutlyspærer/halogenpærer(Fig.11): Bruk kun pærer som er av samme type og styrke som den som er på apparatet.

• Kontrollermedlys (Fig.12.A.B.) benyttes følgende symboler: A = Tast for BELYSNING B = Tast for OFF (AV) C = Tast for FØRSTE HASTIGHET D = Tast for ANNEN HASTIGHET E = Tast for TREDJE HASTIGHET F = Tast TIDSURE AUTOMATISK STOPP 15 minutter (*) Hvis apparat er utstyrt med funksjonshastigheten IN- TENSIV, trykker man på tast E i 2 sekunder fra TREDJE hastighet, slik at den aktiveres i 10 minutter før den går tilbake til forrige innstilte hastighet. LED blinker når funksjonen er aktivert. For å avbryte funksjonen før det har gått 10 minutter, trykker man en til gang på E. På enkelte modeller er det også mulig å aktivere funksjonen fra første og andre hastighet. Ved å trykke på tasten F i 2 sekunder (når viften er avslått), aktiveres funksjonen “clean air”. Denne funk- sjonen gjør at motoren startes i 10 minutter hver time på laveste hastighet. Med en gang funksjonen aktiveres, starter motoren på laveste hastighet og varer i 10 minut- ter. I disse 10 minuttene blinker både tasten F og tasten C. Etter disse 10 minuttene stopper motoren og lyset til tasten F forblir påslått inntil motoren starter igjen etter 50 minutter. Da begynner lysene til F og C å blinke igjen i 10 minutter osv. Ved å trykke på en hvilken som helst tast, bortsett fra den for lyset, går avtrekkskappen tilbake til normal funksjon (f. eks. hvis man trykker på tast D deaktiveres funksjonen “clean air” og motoren stilles inn på 2° hastighet; ved å trykke på tast B deaktiveres funksjonen). (*) Med funksjonen “TIDSUR AUTOMATISK STOPP” utsettes stans av ventilatoren, som vil fortsette å gå i 15 minutter på samme hastighet som da funksjonen ble aktivert.

• Overmetningavaktivt-karbonfilteret/avfettings- filteret: - Når tasten A blinker med en frekvens på 2 sek., er det nødvendig å gjøre rent avfettingsfiltrene. - Når tasten A blinker med en frekvens på 0,5 sek. må de aktive kullfiltrene rengjøres eller byttes ut avhengig av type filter. Deretter settes det rene filteret tilbake på plass, og man stiller så tilbake minnet ved å trykke på tast A i ca 5 sekunder, helt til det slutter å blinke.

• Kontroller Mekaniske Fig.13.A.B.C. benyttes føl- gende symboler: A = Tast for BELYSNING B = Tast for OFF (AV) C = Tast for FØRSTE HASTIGHET D = Tast for ANNEN HASTIGHET E = Tast for TREDJE HASTIGHET G = Kontrollampe for MOTOR I FUNKSJON.

• Kontroller(Fig.14): Tast A = lys på/av. Tast B = Ventilator på/av. Apparatet starter på 1. hastig- het. Dersom ventilatoren er på, trykker man 2 sekund på knappen for å slå den av. Dersom ventilatoren befinner seg på 1. hastighet er det ikke nødvendig å holde knappen inne for å slå den av. Motorhastighet reduseres. Display C = Indikerer den valgte motorhastigheten og aktivering av tidsur. Tast D = Starter ventilatoren. Øker motorens hastighet. Ved å trykke på tasten fra 3. hastighet vil intensiv- funksjonen aktiveres i 10 minutter. Deretter vil appa- ratet gjenoppta den normale hastigheten det gikk på da funksjonen ble aktivert. Displayet vil blinke så lenge funksjonen er aktivert. Tast E = Tidsbryteren bryter av funksjonene etter en be- stemt tid, etter at denne er blitt akrivert vil funksjonene slå seg av etter 15 minutter. Tidsbryteren vil bli deaktivert ved å trykke en gang til på tast E. Når tidsbryterfunk- sjonen er aktiv vil man på skjermen se desimalpunktet som blinker. Dersom intensiv hastighet er på kan ikke tidsavbrudd aktiveres. Ved å trykke på tast E i 2 sekunder med avslått apparat vil funksjonen “clean air” aktiveres. Denne funksjonen slår på motoren i 10 minutter hver time, ved laveste hastig- het. Under bruk må skjermen vise rotasjonsbevegelsen til de ytre segmentene. Når denne tiden er gått, vil motoren slå seg av og man vil på skjermen kunne se bokstaven “C” lyse, helt til motoren starter opp igjen etter 50 minutter for å være i virksomhet 10 minutter til. For å gå tilbake til normal funksjon trykk på en hvilken som helst tast med unntak av lystastene. For å deaktivere funksjonen trykk på tasten E.

• Overmetningavaktivt-karbonfilteret/avfettings- filteret: - Når man skjermen C ser at bokstaven F blinker, med vekslende hastighet, (f.eks.1 og F) må fettfiltrene ren- gjøres. - Når display C blinker og viser vekselvis nivået for utsug- ningseffekt og bokstaven A (eks.1 og A) må de aktive kullfiltrene rengjøres eller byttes ut avhengig av type filter. Etter at det rene filteret er plassert riktig, skal det elek- troniske minnet tilbakestilles ved å trykke på knappen A i ca. 5 sekunder, inntil indikasjonen F eller A som vises på displayet C slutter å blinke.

• Mekaniskekommandoer(Fig.15)forklaring av symboler: A = Tast for LYS/ON-OFF B = Tast for OFF/FØRSTE HASTIGHET- 46 - C = Tast for ANDRE HASTIGHET D = Tast for TREDJE HASTIGHET. Hvis hetten slukkes når den er plassert på første, andre eller tredje hastighet, vil den starte ved samme hastighet når den slås på igjen.
