BRUKSANVISNING EDH3498RL3 ELECTROLUX

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och elegant har den utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång. Välkommen till Electrolux. Besök vår webbplats för att: Få tips om användning, broschyrer, felsökare, serviceinformation: www.electrolux.com Registrera din produkt för bättre service: www.registerelectrolux.com Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används. Ha följande uppgifter tillhands när du kontaktar serviceavdelningen. Modell, PNC, serienummer. Informationen finns på typskylten. Varnings-/viktig säkerhetsinformation Allmän information och tips Miljöinformation Med reservation för ändringar. SVENSKA

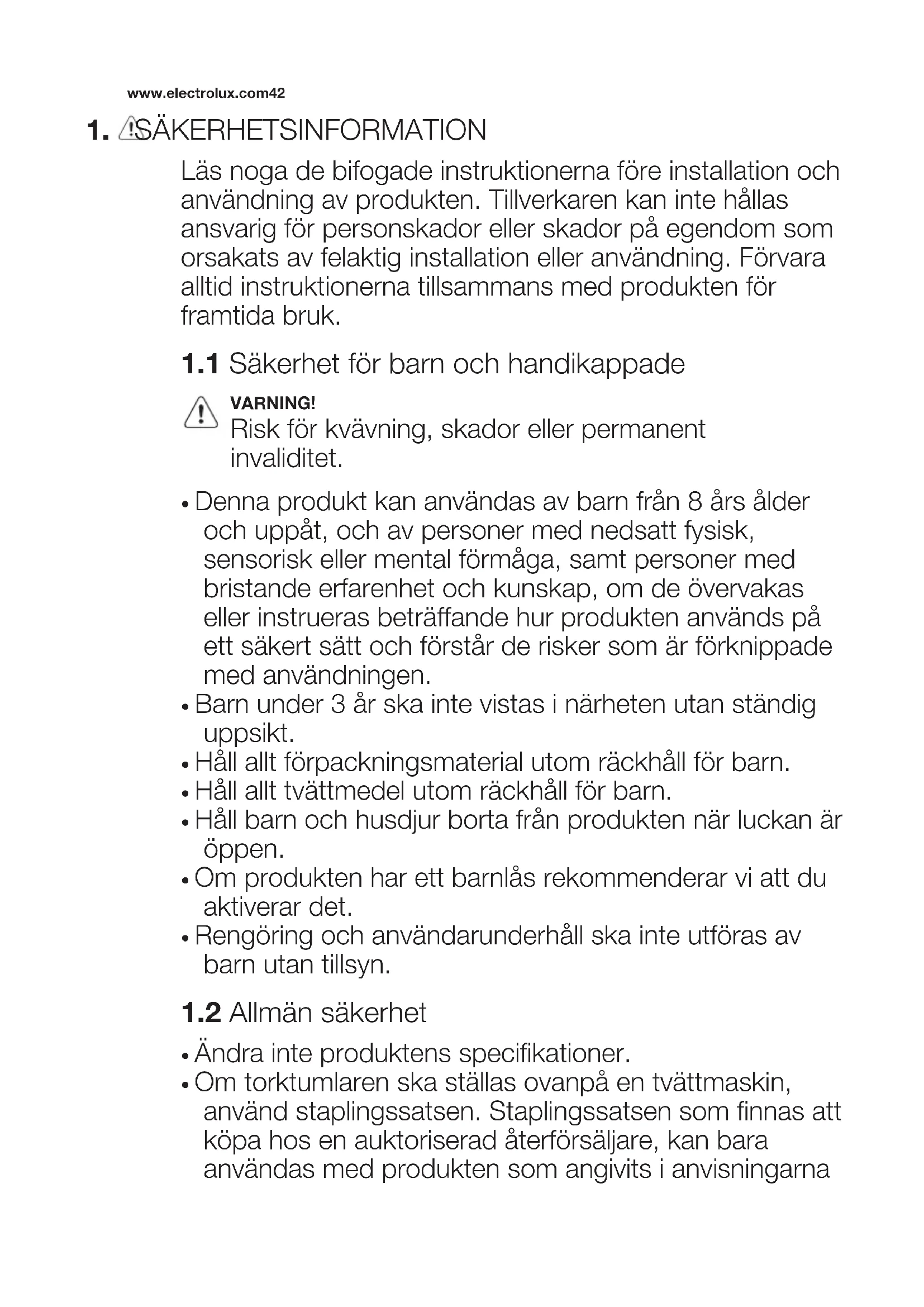

411. SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

1.1 Säkerhet för barn och handikappade

VARNING! Risk för kvävning, skador eller permanent invaliditet.

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.

• Barn under 3 år ska inte vistas i närheten utan ständig uppsikt.

• Håll allt förpackningsmaterial utom räckhåll för barn.

• Håll allt tvättmedel utom räckhåll för barn.

• Håll barn och husdjur borta från produkten när luckan är öppen.

• Om produkten har ett barnlås rekommenderar vi att du aktiverar det.

• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

• Ändra inte produktens specifikationer.

• Om torktumlaren ska ställas ovanpå en tvättmaskin, använd staplingssatsen. Staplingssatsen som finnas att köpa hos en auktoriserad återförsäljare, kan bara användas med produkten som angivits i anvisningarna www.electrolux.com42som medföljer tillbehöret. Läs dem noga före installation (se installationsbladet).

• Produkten får inte placeras bakom en låsbar dörr, en skjutdörr eller en dörr med gångjärnen på motsatt sida så att produkten inte kan öppnas helt.

• Ventilationsöppningarna i grunden (om tillämpligt) får ej täppas igen av en matta.

• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.

• Se till att du har god ventilation i rummet där torktumlaren står för att undvika att gaser sugs in i installationens rum från produkter som använder andra bränslen, exempelvis öppna spisar.

• Utloppsluften får inte ledas ut i ett varmluftsrör som leder ut ångor från produkter som förbränner gas eller andra bränslen. (i tillämpliga fall)

• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

• Följ den angivna maximala tvättmängden 9 kg (se avsnittet ”Programöversikt”).

• Använd inte produkten om den har tvättats med industriella kemikalier.

• Skrapa bort ludd som har samlats runtom produkten.

• Använd inte produkten utan något filter. Rensa luddfiltret före eller efter varje användningstillfälle.

• Torka inte otvättade plagg i torktumlaren.

• Plagg som har fläckar av matolja, aceton, alkohol, bensin, fotogen, fläckborttagningsmedel, terpentin, vax och vaxborttagningsmedel skall tvättas i varmt vatten med extra mycket tvättmedel innan de torkas i torktumlaren.

• Torka inte tvätt som innehåller skumgummi (latex), duschmössor, vattentäta textilier, plagg med SVENSKA 43gummiinlägg och kläder eller kuddar med skumgummifyllning i torktumlaren.

• Sköljmedel och liknande produkter skall användas enligt tillverkarens anvisningar.

• Ta bort alla föremål som tändare och tändstickor från fickor.

• Avbryt aldrig en torktumlare innan torkningen har avslutats, såvida du inte snabbt kan ta ut all tvätt och sprida ut den så att värmen leds bort.

• Sista delen av ett torkprogram sker utan värme (avkylningsfas) för att tvätten skall få en sådan temperatur att de inte skadas om den ligger kvar i tumlaren.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.

• Avlägsna allt förpackningsmaterial.

• Installera eller använd inte en skadad produkt.

• Följ de installationsinstruktioner som följer med produkten.

• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.

• Installera och använd inte produkten på en plats där temperaturen understiger 5 °C eller överstiger 35 °C.

• Kontrollera att golvet där du installerar produkten är plant, stabilt, värmebeständigt och rent.

• Kontrollera att luft kan cirkulera mellan produkten och golvet.

• Flytta alltid produkten vertikalt.

• Produktens bakre yta måste ställas mot väggen.

• Använd ett vattenpass för att kontrollera att produkten står helt vågrätt när den står på platsen där den skall användas. Om den inte gör det kan du justera fötterna tills den gör det.

2.2 Elektrisk anslutning

VARNING! Risk för brand och elektriska stötar.

• Produkten måste vara jordad.

• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall kontakta en elektriker.

• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.

• Använd inte grenuttag eller förlängningssladdar.

• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

• Ta inte i nätkabeln eller stickkontakten med våta händer.

• Endast för Storbritannien och Irland. Produkten har en 13 A stickkontakt. Om säkringen i stickkontakten måste bytas ut ska en 13 A ASTA (BS 1362) säkring användas.

• Denna produkt uppfyller kraven enligt EU:s direktiv. www.electrolux.com442.3 Använd VARNING! Det finns risk för personskador, elstöt, brand eller skador på produkten.

• Använd uteslutande denna produkt för hushållsbruk.

• Torka inte skadade plagg som innehåller vaddering eller stoppning.

• Torka endast textilier som är lämpliga att torka i torktumlare. Följ anvisningarna på alla klädvårdsetiketter.

• Om tvätten har behandlats med fläckborttagningsmedel måste en extra sköljning genomföras innan torktumlaren startas.

• Använd inte kondens/destillatvattnet för att dricka eller laga mat. Det kan orsaka hälsoproblem hos människor och husdjur.

• Sitt eller stå inte på luckan när den är öppen.

• Torka inte genomblöta plagg i torktumlaren.

VARNING! Risk för personskador föreligger.

• Synlig LED-strålning. Titta inte direkt in i strålen.

• Typen av glödlampa eller halogenlampa som används för den här produkten är endast avsedd för hushållsprodukter. Får ej användas för belysning i hus.

• Om du vill byta den inre belysningen kontaktar du det godkända servicecentret.

2.5 Skötsel och rengöring

VARNING! Risk för personskador och skador på produkten föreligger.

• Spruta inte vatten eller ånga för att rengöra produkten.

• Rengör ugnen med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

2.6 Avfallshantering

VARNING! Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.

• Klipp av strömkabeln och kassera den.

• Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

VARNING! Risk för skador på produkten föreligger.

• Kompressorn och dess system i torktumlaren är fyllda med ett specialmedel som är fritt från fluorklorkolväte. Detta system måste hålla tätt. En skada på systemet kan orsaka läckage. SVENSKA

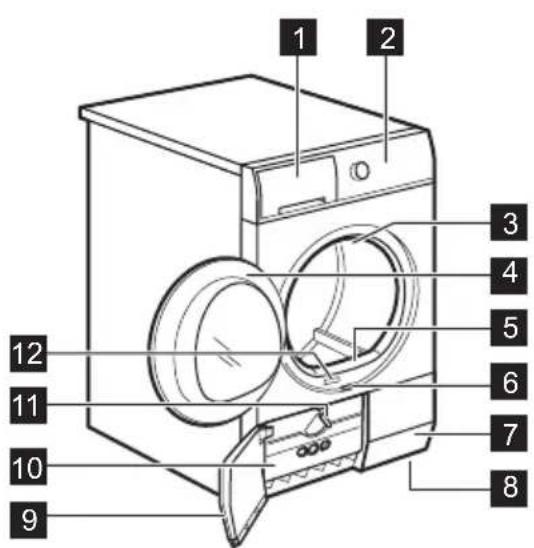

Knappen som öppnar kondensorluckan

Vredet som låser kondensorskyddet

Typskylt Användaren kan montera luckan på andra sidan. Det kan göra det lättare att lägga in och ta ut tvätten eller om det finns en gräns för montering av produkten (se separat häfte).

Touchkontrollen Öka torkställstid

Touchkontrollen Minska torkställstid

Strömbrytare På/Av Tryck på touch-kontrollerna med fingret i området med symbolen eller namnet för funktionen. Använd inte handskar när du använder kontrollpanelen. Se till att kontrollpanelen alltid är ren och torr.

Kontrollampor Beskrivning Torkningsfas Avkylningsfas Skrynkelskyddsfas Kondensor Vattenbehållare Filter Fördröj start Barnlås Ljudsignaler Tumling Plus Extra Tyst Torknivå Textfält Programlängd

Nedräkning till fördröjd start SVENSKA

475. PROGRAMÖVERSIKT

Program Typ av tvätt Vikt (max.)1) / Materialmärkn- ing Bomull Torknivå: Extra Torrt, Mycket Torrt, Skåptorrt2)3), Stryktorrt3) 9kg/ Syntet Torknivå: Extra Torrt, Skåptorrt3), Stryktorrt3) 3,5kg/ Sportskläder Sportkläder, tunna och lätta plagg, mikro- fiber, polyester, som inte ska strykas. 2 kg/ Täcken För torkning av ett eller två täcken och kuddar (med fjäder-, dun- eller syntetfylln- ing). 3 kg/ Torkställ4) Endast för torkning av skor med Torkställ (se separat bruksanvisning som medföljer torkstället). 1 kg (eller 1 par sportskor) Ylle5) Ylleplagg. Skonsam torkning av tvättbara ylleplagg. Ta omedelbart ut plaggen när programmet är klart. 1 kg Snabb Använd låg temperatur för torkning av bo- mulls- och syntetplagg. 2 kg/ Övrigt 6) Bomull Extra Tyst Torka bomullsplagg skonsamt med minsta möjliga ljudnivå. Programmet kan använ- das på natten. Torknivå: Extra Torrt, Mycket Torrt, Skåptorrt 9kg/ Jeans Fritidskläder som t.ex. jeans, sweatshirts med material av olika tjocklek (t.ex. vid nacken, ärmarna och sömmarna). 9kg/ Skon Ömtåliga plagg. 2 kg/ www.electrolux.com48Program Typ av tvätt Vikt (max.)1) / Materialmärkn- ing Lättstruket Lättskötta plagg där minimal strykning krävs. Torkresultatet kan skilja sig mellan olika sorters material. Skaka plaggen in- nan du lägger in dem i produkten. När programmet är klart ska plaggen tas ut direkt och hängas på hängare. 1 kg (eller 5 skjortor)/ Tid Med det här programmet kan du använda Tid-funktionen och ställa in programläng- den. 9kg/ Uppfräschning Uppfräschning av textilier som varit un- danlagda. 1 kg

Maximal vikt gäller torra plagg.

Bomull Skåptorrt-programmet är ”standardbomullsprogrammet” och det är lämpligt för att torka normalvåt tvätt och det är det effektivaste programmet vad gäller energiförbrukn- ing för torkning av våt bomullstvätt.

Endast med torkställ (standardtillbehör eller tillval, beroende på modell).

Ylletorkprogrammet för den här torktumlaren har testats och godkänts av företaget Wool- mark. Programmet är lämpligt för torkning av ylleplagg som är märkta ”handtvätt” förutsatt att plaggen tvättas i ett Woolmark-godkänt handtvättsprogram och torktumlas enligt tillverkarens anvisningar. M1129.

Tryck på Övrigt-touch-kontrollen flera gånger tills önskat program visas på displayen

Denna funktion gäller endast programmet Tid. Du kan ställa in programmets varaktighet, från 10 min (min.) till 2 timmar (max.) Tidsinställningen beror på hur stor tvätten i produkten är. Vi rekommenderar att du ställer in en kort programlängd för små tvättmängder eller för bara ett plagg.

Förlänger den normala skrynkelskyddsfasen (30 minuter) i slutet av torkprogrammet till 60 minuter. Funktionen förhindrar att tvätten blir skrynklig. Tvätten kan tas ut under skrynkelskyddsfasen.

Den här funktionen hjälper till att göra tvätten torrare. Det finns fyra val:

• Mycket Torrt (endast för Bomull)

För att lätt torka känsliga och temperaturkänsliga textilier (t.ex. akryl, viskos). Den här funktionen minskar även skrynklor på tvätten. För material med symbolen på materialmärkningen. SVENSKA

496.5 Tid på torkstället

Den här tillvalsfunktionen finns endast med programmet Torkställ. Du kan ställa in programmets varaktighet, från 30 min (min.) till 4 timmar (max.) Tidsinställningen beror på hur stor tvätten i produkten är. Vi rekommenderar att du ställer in en kort programlängd för små tvättmängder eller för bara ett plagg.

• början och slut på skrynkelskyddsfas

• programavbrott Signalfunktionen är som standard alltid på. Du kan använda den här funktionen för att aktivera eller avaktivera ljudet. Du kan aktivera Signal- funktionen med alla program.

Om du trycker på MyFavourite+ första gången du aktiverar produkten visar displayen att minnet är tomt. Produkten kan automatiskt memorera de mest använda programmen efter några gångers användning. Med den här touchkontrollen kan du välja ett av de 3 mest använda torkprogrammen.

• Tryck på MyFavourite+ en gång för att ställa in My Favourite 1

• Tryck på MyFavourite+ två gånger för att ställa in My Favourite 2

• Tryck på MyFavourite+ tre gånger för att ställa in My Favourite 3

Du kan ställa in en eller flera funktioner med programmet. Tryck på tillhörande touch-kontroll för att aktivera eller avaktivera dem.

Detta alternativ hindrar barn från att leka med produkten när ett program är igång. Programväljaren och touchkontrollerna låses. Endast strömbrytaren är olåst. Aktivera Barnlåset:

1. Tryck på strömbrytaren för att aktivera

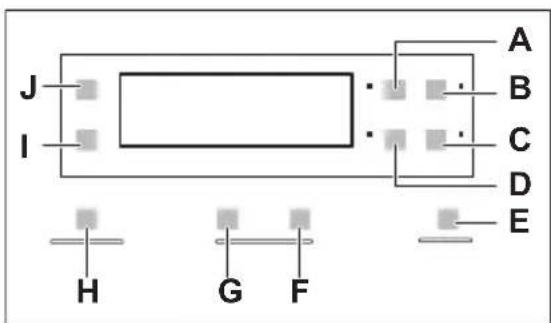

2. Håll in touchkontrollerna (A) och (D)

samtidigt. Indikatorn för Barnlås tänds. Indikatorn för Barnlås tänds. Det går att inaktivera Barnlåset när ett program pågår. Håll samma touchkontroller intryckta tills indikatorn för Barnlåset släcks.

1. Tryck på strömbrytaren för att aktivera

2. Håll knapparna (B) och (C) intryckta

samtidigt tills det tidigare valda språket visas.

3. Tryck på touchkontrollen

eller för att välja ditt språk.

4. För att spara valet, tryck på

7.3 Justering av återstående

fuktgrad för tvätten Ändra standardgraden för återstående fukt i tvätten:

1. Tryck på strömbrytaren för att aktivera

2. Håll in knapparna (A) och (B)

samtidigt. En av följande indikatorer tänds:

3. Tryck på knappen (E) flera gånger tills

indikatorn för rätt nivå visas.

4. För att bekräfta inställningen, håll

knapparna (A) och (B) intryckta samtidigt i cirka 2 sekunder. SVENSKA

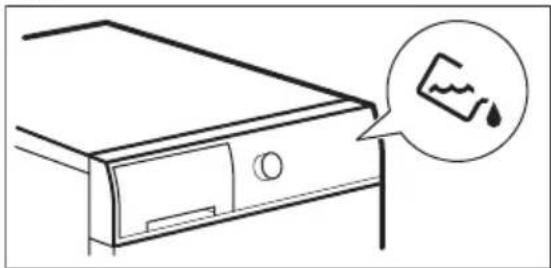

vattenbehållaren Indikatorn på vattenbehållaren är påslagen i standardinställningen. Den tänds när programmet är avslutat eller när det är nödvändigt att tömma vattenbehållaren. Om dräneringssatsen är installerad (extrautr.) tömmer maskinen automatiskt ut vattnet ur behållaren. Under dessa villkor rekommenderar vi att du inaktiverar vattenbehållarens indikator. Se medföljande blad för information om tillgängliga tillbehör. Avaktivering av vattenbehållarens indikator:

1. Tryck på strömbrytaren för att aktivera

2. Håll in touchkontrollerna (J) och (I)

samtidigt. På displayen visas någon av följande 2 konfigurationer:

• Indikator är släckt och indikator är tänd. Indikatorn på vattenbehållaren är släckt. Efter ca 4 sekunder släcks de 2 indikatorerna.

• Indikator och är tänd. Indikatorn på vattenbehållaren är tänd. Efter ca 4 sekunder släcks de 2 indikatorerna.

8. INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN

Utför dessa åtgärder innan du använder produkten för första gången:

• Rengör torktumlartrumman med en fuktig trasa.

• Starta ett kort program (t ex 30 minuter) med fuktig tvätt. I början av torkcykeln (3–5 min.) kan ljudnivån vara något högre. Det kommer från kompressorn som startar och är normalt för kompressordrivna maskiner, till exempel: kylskåp, frysar.

Du kan byta språk när du vill (se kapitlet Inställningar). Första gången du slår på produkten visas standardspråket på displayen. Du kan bekräfta det eller ställa in ett annat språk. För att ställa in ett annat språk:

1. Tryck på touchkontrollen eller

för att välja ditt språk.

2. Spara valet genom att trycka på

9.1 Starta ett program utan

1. Förbered tvätten och fyll produkten.

FÖRSIKTIGHET! Kontrollera att tvätten inte fastnar mellan produktens lucka och gummilisten när du stänger luckan.

2. Tryck på strömbrytaren för att aktivera

3. Ställ in rätt program och tillval för

typen av tvätt. Displayen visar programmets längd.

4. Tryck på Start/Paus-touchkontrollen.

Programmet startar. www.electrolux.com529.2 Starta ett program med fördröjd start

1. Ställ in rätt program och tillval för

2. Tryck på knappen för fördröjd start

upprepade gånger tills displayen visar önskad tidsfördröjning till starten. Du kan fördröja starten av ett program från 30 minuter till maximalt 20 timmar.

3. Tryck på Start/Paus-touchkontrollen.

Displayen visar nedräkningen till fördröjd start. När nedräkningen löper ut startar programmet.

9.3 Ändra ett program

1. Tryck på strömbrytaren för att stänga

2. Tryck på strömbrytaren för att aktivera

9.4 När programmet är klart

När programmet är klart:

• ljuder en återkommande ljudsignal;

• Kontrollampan för är tänd.

• indikatorn Start/Paus lyser. Produkten fortsätter att arbeta med skrynkelskyddsfasen i cirka 30 minuter till. Skrynkelskyddsfasen hindrar din tvätt från att bli skrynklig. Du kan ta ut din tvätt innan skrynkelskyddsfasen är över. För bästa resultat rekommenderar vi att du tar ut tvätten när fasen är nästan eller helt fullbordad. När skrynkelskyddsfasen är färdig:

• Kontrollampan för är tänd.

• indikatorn Start/Paus släcks.

1. Tryck på strömbrytaren för att stänga

2. Öppna luckan till produkten.

3. Plocka ur tvätten.

4. Stäng produktens lucka.

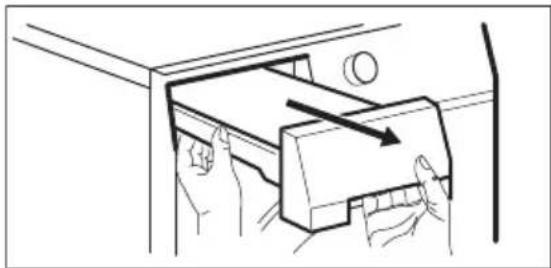

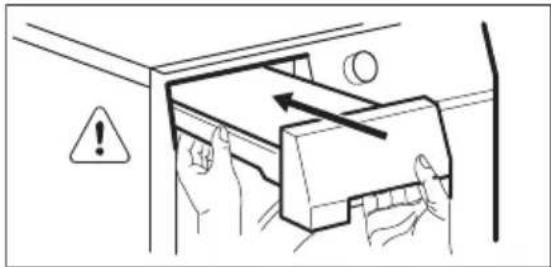

Rengör alltid filtret och töm vattenbehållaren när ett program är klart.

avstängningsfunktion För att minska energiförbrukningen stänger funktionen automatiskt av produkten:

• Efter 5 minuter om du inte startar programmet.

• Efter 5 minuter från programmets slut.

10.1 Förbereda tvätten

• Låt inte lösa band trassla sig (t.ex. på förkläden); Knyt ihop dem innan du startar programmet.

• Töm alla fickor på föremål.

• Om ett plagg har ett inre foder av bomull, vänd det ut och in. Se till att bomullsfodret alltid är vänt utåt

• Vi rekommenderar att du ställer in rätt program för den typ av textilier som du fyllt produkten med.

• Lägg inte in starkt färgade tyger tillsammans med ljusa tyger. Starka färger kan fälla.

• Använd rätt program för bomullsjerseys och stickade tröjor, för att undvika att plaggen krymper.

• Kontrollera att tvättens vikt inte överstiger den maximala vikten i programöversikten.

• Torktumla endast tvätt som klarar av att torktumlas. Se instruktionerna på plaggens klädvårdsetiketter. SVENSKA 53Klädvårds- märkning Beskrivning Plagget kan torktumlas. Plagget kan torktumlas. Välj ett program med normal temperatur. Plagget kan torktumlas. Välj ett program med låg temperatur. Plagget kan inte torktumlas.

Rengör vid behov filtret med en borste under varmt kranvatten och/eller en dammsugare.www.electrolux.com5411.2 Tömning av vattenbehållaren

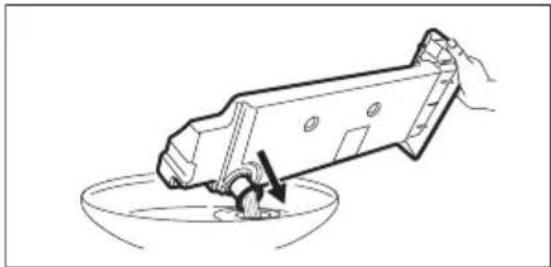

Du kan använda vattnet från vattenbehålalren som ett alternativ till destillerat vatten (t.ex. för ångstrykning). Ta bort smutsrester med ett filter innan du använder vattnet.

Ta vid behov, en gång var sjätte månad, bort luddet från kondensorfacket. Du kan använda en dammsugare. Hur ofta filtren ska rengöras beror på typen och mängden tvätt. Om du torkar med maximal tvättmängd ska filtren rengöras efter tre program.

11.4 Rengöring av trumman

VARNING! Koppla från produkten innan den rengörs. Använd ett vanligt milt rengöringsmedel för att rengöra insidan av trumman och trumbladen. Torka de rengjorda ytorna med en mjuk duk. FÖRSIKTIGHET! Använd inte slipmedel eller stålull i trumman.

kontrollpanelen och höljet Använd ett vanligt rengöringsmedel för att rengöra kontrollpanelen och höljet. Rengör med en fuktad duk. Torka de rengjorda ytorna med en mjuk duk. FÖRSIKTIGHET! Rengör inte produkten med möbelrengöringsmedel eller rengöringsmedel som kan orsaka korrosion.

11.6 Rengöring av luftflödeshål

Använd en dammsugare för att ta bort ludd från luftflödeshålen. www.electrolux.com5612. FELSÖKNING Problem Möjlig lösning Du kan inte aktivera produkten. Se till att stickkontakten sitter ordentligt i eluttaget. Kontrollera säkringen i säkringsskåpet (hu- sets installation). Programmet startar inte. Tryck på Start/Paus. Se till att produktens lucka är stängd. Luckan går inte att stänga. Kontrollera att filtren är korrekt installerade. Kontrollera att ingen tvätt har fastnat mel- lan luckan och gummilisten. Produkten stannar under driften. Kontrollera att vattenbehållaren är tom. Tryck på knappen Start/Paus för att starta programmet på nytt. På displayen visas en lång programtid. 1) Kontrollera att tvättens vikt är lämplig för programmets varaktighet. Kontrollera att filtret är rent. Tvätten är för blöt. Centrifugera tvätten ig- en i tvättmaskinen. Kontrollera att rummets temperatur inte är för hög. Displayen visar en kort programtid. Välj programmet Tid eller Extra Torrt. Displayen visar Err. Om du vill välja ett nytt program, stäng av och sätt på produkten. Kontrollera att tillvalen är förenliga med programmet. Displayen visar (t.ex. E51). Stäng av och sätt på produkten. Starta ett nytt program. Kontakta service om prob- lemet uppstår igen.

Efter högst 5 timmar avslutas programmen automatiskt. Vid otillfredsställande torkresultat

• Fel program har valts.

• Filtret är igentäppt.

• Kondensorn är igentäppt.

• För mycket tvätt har lagts in i produkten.

• Luftflödeshålen är igentäppta. SVENSKA 5713. TEKNISKA DATA Höjd x Bredd x Djup 850 x 600 x 600 mm (maximal 640 mm) Max. djup med öppen produktlucka 1090 mm Max. bredd med öppen produktlucka 950 mm Justerbar höjd 850 mm (+ 15 mm - justering av fötterna) Trummans volym 118 l Maximal lastvolym 9 kg Nätspänning 230 V Frekvens 50 Hz Säkring som krävs 4 A Total effekt 900 W Energiklass A++ Energiförbrukning 1) 2,28 kWh Årlig energiförbrukning 2) 259 kWh På-läge effektförbrukning 0,50 W Av-läge effektförbrukning 0,50 W Typ av användning Hushåll Tillåten omgivningstemperatur + 5 °C till + 35 °C Skyddsnivån mot intrång av fasta partiklar och fukt säkerställs av skyddslocket, föru- tom där lågspänningsutrustningen inte har något skydd mot fukt. IPX4

Energiförbrukning per år i kWh, baserat på 160 torkprogram med standardbomullsprogram vid full och delvis full maskin och förbrukning vid lågenergilägena. Faktisk energiförbrukning per program beror på hur produkten används (BESTÄMMELSE (EU) nr 392/2012).

13.1 Förbrukningsvärden

www.electrolux.com5814. MILJÖSKYDD Återvinn material med symbolen . Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
