Märke	Constructa
Modell	CD75131
Produkttyp	Inbyggbar köksfläkt
Driftsätt	Utsug till utsidan eller recirkulation med aktivt kolfilter
Bredd	53 cm
Vikt (utsugversion, 1 motor)	5,0 kg
Elanslutning	220-240 V, 50 Hz
Motoreffekt	Ej specificerad, flera hastigheter
Belysning	2 lampor max 40 W (sockel E14) eller halogen 12 V 20 W (G4)
Typ av fettfilter	Filt eller metall (beroende på version)
Aktivt kolfilter	Valfritt, byte årligen
Underhåll av fettfilter i metall	Rengöring var 8:e till 10:e vecka, diskmaskinståligt
Underhåll av fettfilter i filt	Byte var 8:e till 10:e vecka
Minimiavstånd ovanför spishällen	650 mm (elektrisk) / 650 mm (gas)
Diameter på luftutlopp	120 mm eller 150 mm
Strömkabel	1,20 m
Säkerhet	Användning utan fettfilter förbjuden
Reservdelar tillgängliga	Originalfettfilter och aktivt kolfilter, lampor
Kundtjänst	Kontakta Constructa med EFD-nummer

Vanliga frågor - CD75131 CONSTRUCTA

Hur installerar jag fläkten CD75131?

Montera fläkten centrerad ovanför spisens kokzoner på minst 650 mm för elektriska eller gasspisar. Anslut utsugskanalen (diameter 120 eller 150 mm) och stick in stickkontakten i ett jordat uttag. För recirkulationsläge, installera ett aktivt kolfilter.

Vilka driftsätt finns?

Fläkten fungerar som utsug (utblås utomhus) eller recirkulation (aktivt kolfilter). Recirkulationsläge kräver ett valfritt aktivt kolfilter.

Hur underhåller jag fettfiltret?

För metallfiltret, rengör det var 8:e till 10:e vecka i diskmaskin eller för hand med varmt vatten och diskmedel. För filtfiltret, byt det var 8:e till 10:e vecka.

När ska jag byta aktivt kolfilter?

Aktivt kolfilter bör bytas ungefär en gång per år vid normal användning (1-2 timmar per dag). Använd endast originalfilter från Constructa.

Vad gör jag om belysningen inte fungerar?

Kontrollera först att lamporna sitter ordentligt. Byt ut defekta lampor mot modeller max 40 W (E14) eller halogen 12 V 20 W (G4). För halogenlampor, använd en ren trasa vid byte.

Kan jag använda fläkten utan fettfilter?

Nej, använd aldrig fläkten utan fettfilter. Detta kan orsaka brand och skada apparaten.

Vilket är minimiavståndet mellan fläkten och spisen?

Minimiavståndet är 650 mm för elektriska spisar och gasspisar. För fastbränsleeldstäder kan ett större avstånd krävas.

Hur rengör jag fläkten?

Använd varmt vatten med diskmedel eller ett milt glasrengöringsmedel. Använd aldrig slipande rengöringsmedel, skurande svampar eller sura rengöringsmedel. Kontrollpanelens knappar rengörs med en mjuk, fuktig trasa.

Var hittar jag reservdelar?

Fettfilter, aktivt kolfilter och lampor finns i fackhandeln eller hos Constructas kundtjänst. Använd alltid originaldelar.

Vad gör jag vid funktionsstörning?

Kontakta Constructas kundtjänst och ange EFD-numret (finns på typskylten inuti fläkten). Försök inte reparera själv.

BRUKSANVISNING CD75131 CONSTRUCTA

Fläkten suger upp köksoset som leds ut i det fria via fetffiltret.
Fettfiltret binder de bestandsdelar av koksoset som innehaller fett.
Koket halls i stort sett fritt fran fett och os.

Med kolfilter:

I detta fall ar ett kofilter monterat (se avsnittet Filter och skötsel).
Kofiltret finns att kopa i fackhandeln (se Extra tillbehör på sista sidan).
Fläkten suger upp köksoset som leds genom kolfiltret där det renas och sedan leds tillbaka till koketigen.
Fettfiltret binder de bestandsdelar av koksoset som innehaller fett.
Kofiltret binder luktamnena.

Färe fürsta användningen

Obs!

Denna spisflakt ar godkand enligt gallande bestammelser.

Am anslutningsledningen skadas farden endast bytas ut av tilverkaren, serviceeller av annan fackman.Detta for att undvi-ka fara.

Reparationer som inte utförts på att sakkunnigt satt kan inebärastor fara for användaren.

Installation och idrirtsattande farrendast utforas av fackman.
Se till att forpackningsmaterialet tas om hand pa ett for miljon ratt satt (se monteringsanvisingen).
Anvand aldrig spisflakten utan att lamporna sitter iskruvade.
Defekta lampor borgenast bytas. Detta for att undvika att resterande lampor blir overbelastade.
Anvand aldrig spisflakten utan fettfilter.
Overhettat matfett och olja kan latt sjalvantandas. Hail dfor alltid arbetsplatsen under uppsikt vid tillagning avmatratter med fett ell er olja, t.ex. pommes frites.
Flambera inte under spisflakten.
Lagorna kan gora att fettfiltrret
borjar brinna.

Färe fürsta användningen

Gasspisens lager maste vara helt tackta av tillagningskarlen.

Spisfläkten fär bara under vissa omständigheter installereras over eldstad som drives med fast bransle (kol, trö o.dyl.). (Se narmare anvisningar i monterings-anvisingen.)

Gashallar/gassisar

Ha inte alla gasplattor pa samtidigt under en langre tid (max. 15 minutes) i hogsta lage eftersom det da finns risk for brannskador om man rakar roa vid flaktens holje resp. kan flakten skadas. Om tre ellera gasplattor samtidigt ar paslagna maste flakten stallas in pa maxlage.

Sà används fläkten

Startar flakten i samband med att du börjar tillagnin-gen.
Stanger av flakten forst nagra minuter after det att du lagat fardigt maten.

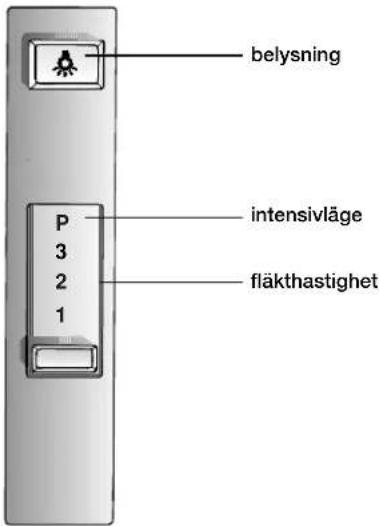

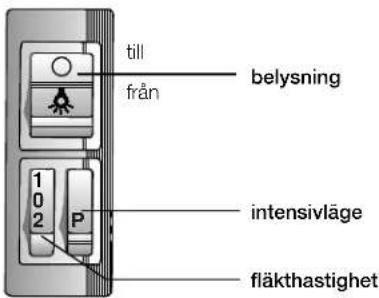

Reglagen pa olika flaktmodeller:

Obs! Belysningen kan tandas även om fläkten ar inskjuten och alltså avstängd.

For att binda de bestandsdelar av koksoset som innehaller fett kan olica typar av fettfilter anvandas.

Filterduk/-matta:

Filtermattan bestar av svarentändigt material.

Obs!

Allt eftersom filtret fylls med fetthaltiga
ämnen ökar risken for antändning.
Dessutom paverkas fläktens sugeffekt negativt.

Obs!

Genom att i god tid byta till ny filtermatta forebyggs risken for brand i samband med fritering eller stekning.

Byte av filtermatta:

Vid normal drift (dvs. 1-2 timmars användning dagligen) skafiltermattan bytas after 8-10 veckor. Filtermatta med tryck pa:byt senast nar det tryckta börjar rinn.

Anvandendastoriginalfilter.

Endast dā kan du vara saker pā att sakerhetsfreskrifterna ðafoljs och att Funktionen blir bösta möjiga.

Uttjanta fetffilter:

Fettfilter innehaller inga skadliga amnen. De ar komposterbara och kan slangs med bioavfallet.

Metallfettfilter

Filtret bestar av obrnbar metall.

Obs!

Allt eftersom filtret fylls med fetthaltiga
ämnen ökar risken for antändning.
Dessutom paverkas fläktens sugeffekt negativt.

Viktigt:

Rengör filret regelbundet.

Rengöring:

Vid normal drift (dvs. 1-2 timmars
användning dagligen) mäste filret rengöras
var 8-10 vecka.

] Filtret kan diskas i diskmaskin. Eventuellt kan metallen d'a missfargas nagot.

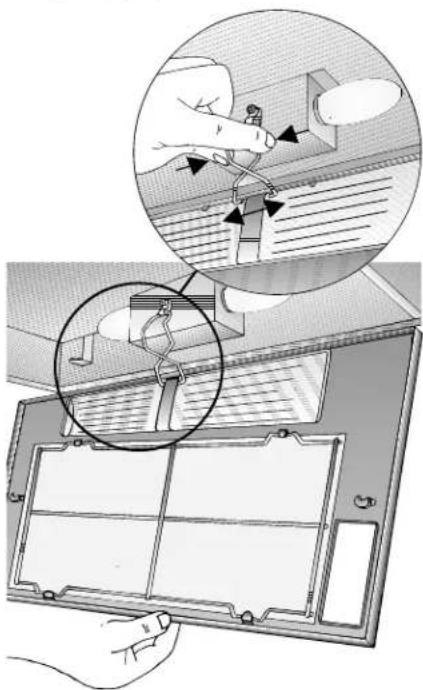

Viktigt:

Diska inte starkt nedsmutsade filter tillsammans med annat porslin.

Vid handisk: Låt filret Först ligga i blöt i hett diskvatten nagra timmar. Borsta dem därefter ordentligt, skölj dem och låt dem droptorka.
] Använd endast originalfilter. Endast dā kan du vara saker pa att Funktionen blir bösta möjiga.

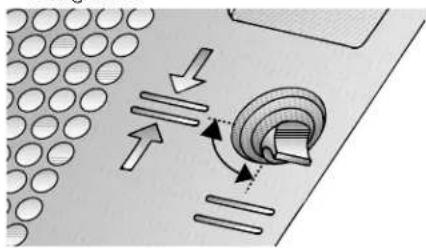

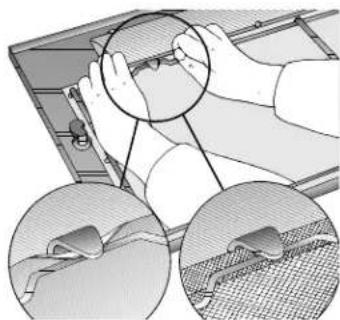

1. Vrid läsbyglarna till höger och vänster på filtergallret.

1. Tryck in den fjadrande sparren och fäll ned filtrarnen.

3.Ta bort tradgallret och byt till ny filtermatta.

1. Satt tillbaka filterramen i omvänd ordning.
   Tryck tillbaka sparren.
   Kontrolera att lasanordningarna till hoger och vänster på filtramen fastnar och se till att ramen sitter fast ordentligt!

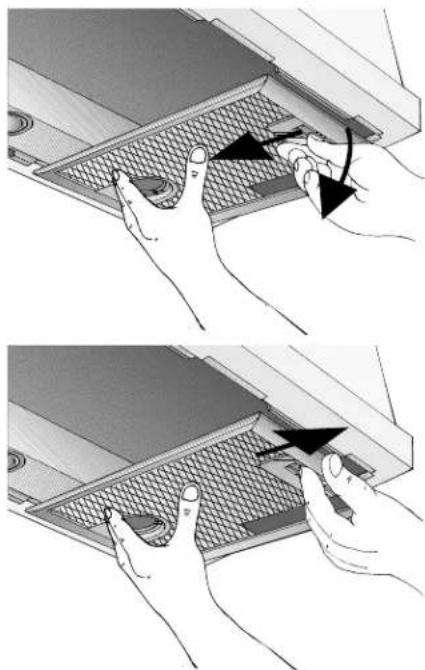

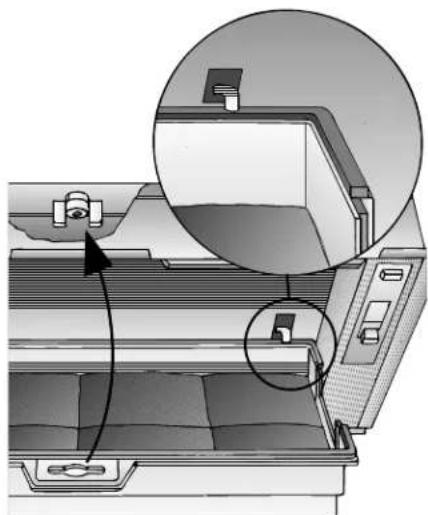

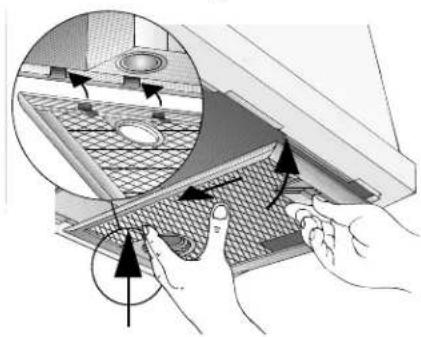

På flaktar med två filterkassetter:

Obs: Halogenlamporna maste vara slackta och kalla.

1. Tryck sparrarna på filtrramen i pilens riktning och fäll filtret nedat en aning. Dra sedan loss filtret mot dig.

1. Rengör filtren.
2. Satt tillbaka de rengjorda fittren.

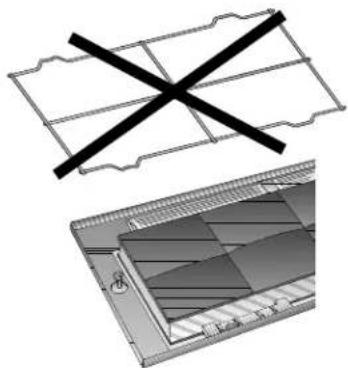

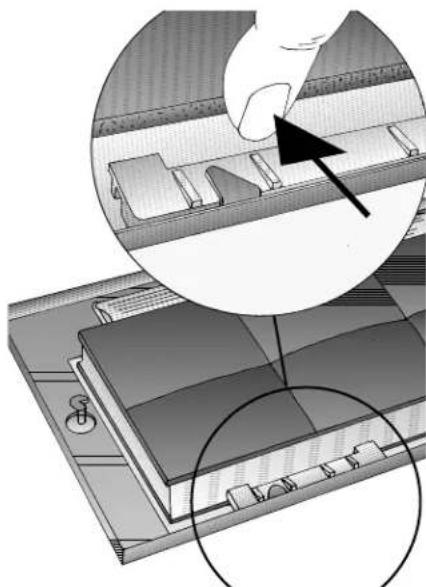

På fläktar med en filterkassett:

1. Kolffiltret tas ut enligt beskrivningen under fettfiltret.

Tradgalletbehovsinte nar kolffret ska sattas tillbaka.

1. Lagg kolfitet på filtermattan och klåm fast det.

1. Satt tillbaka filterramen. Se beskrivningen for fetffil

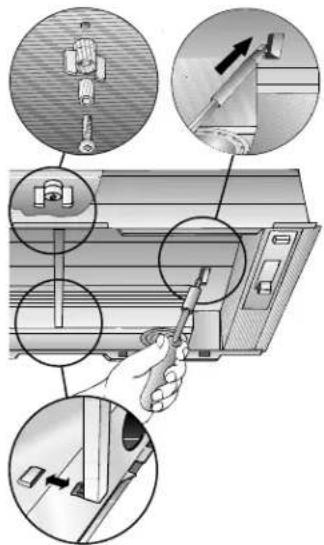

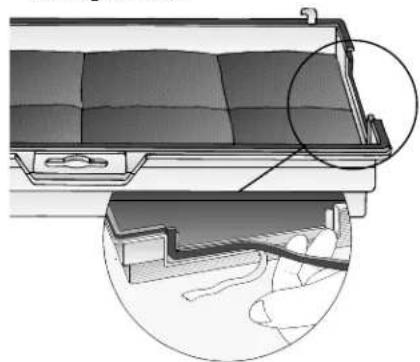

Pá flaktar med tvá filterkassetter:

1. Ta bort filterkassetten. Se beskrivningen for metallfettfiltret.
2. Stick skruven genom vingmuttern och hylsan och fasp skruven mitt pa mellanvaggen (behoverbara goras forsta gangen kolfitret sats fast). Skruv, hylsa och vingmutter foljer med kolfitret.
3. Använd en skruvmejsel for att trycka de bada sparrarna pa mellanvagggen inat. Om distansskena finns inbyggd maste den tas bort.

1. Fäst kolfitret med hjälp av den bifogade tänningsremsan.

1. Satt in kolfret forst baktill, fäll upp det och lás fast det med vingmuttern. Om distanskenan tagits bort maste den nu Åter sättas tillbaka.

1. Satt tillbaka de tvá filterkassetterna.

Ta ut kolfiltret:

Gör i omvänd ordning mot beskrivninqen oven.

Byta till nytt kolfilter:

Vid normal drift (fläkten är igäng 1-2 timmar dagligen) måste kolfitet bytas ca. 1 gang'aret.

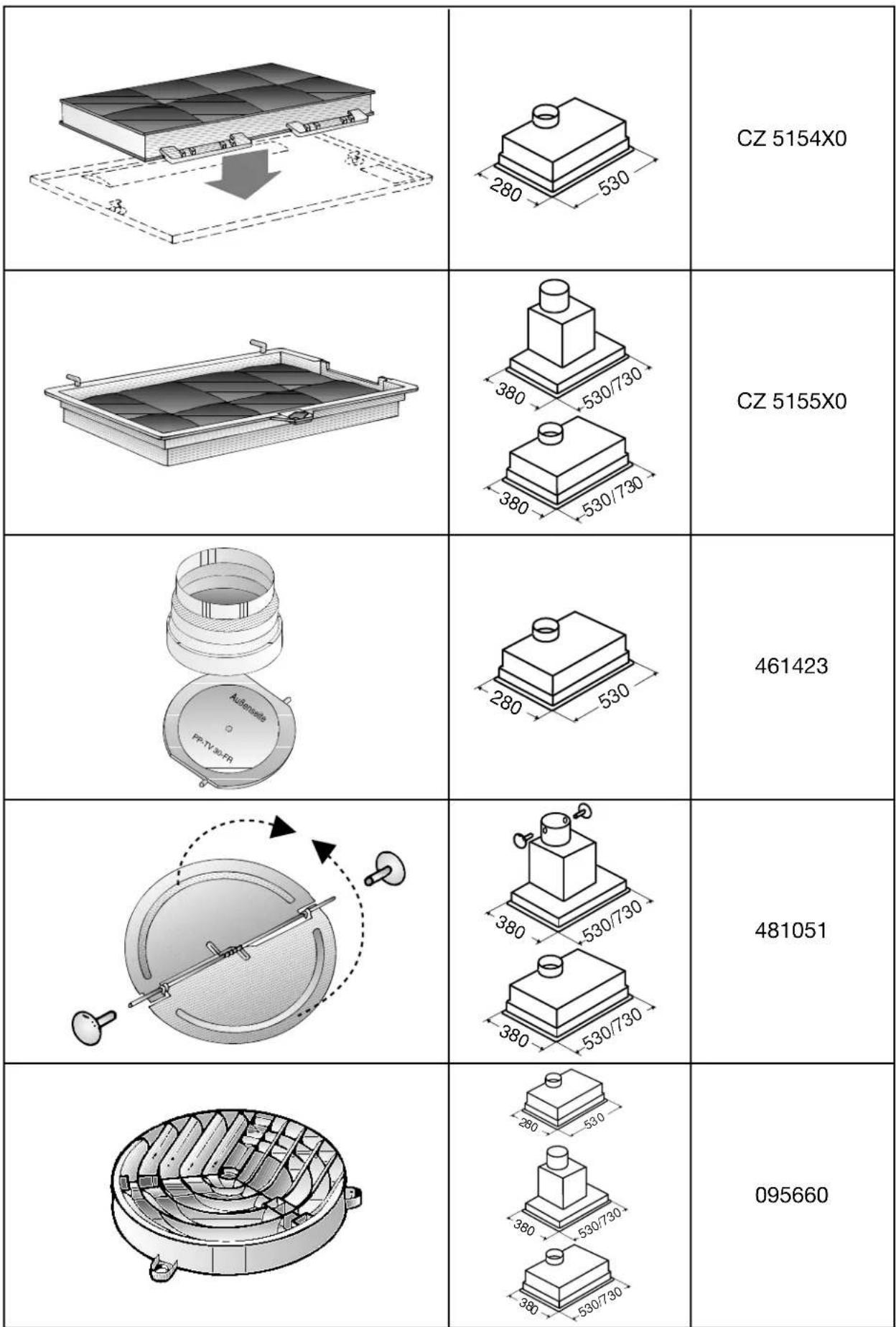

Nya kolfilter finns att kopa i fackhandeln (se Extra tillbehör på sista sidan).

Anvand endast originalfilter. Originalfilter ar en garanti for att flakten sca fungera optimalt.

Uttjanta kolfilter:

Kolfilter innehälter inga giftiga aller skadliga ämnen. De kan därfor slängas med övriga kokssopor.

Stäng av flakten. Gor direfter flakten strömlös antingen genom att dra ut stickkontakten ur vagguttaget aller vrida ur sakringen till flakten.

I samband med att fettfiltren rengors bor
aiven tillgangliga delar av flaktkapan
rengoras fran fett.
Paa vis kan du forebygga risken for
brand samtidigt som functiOnen blir
basta mojliga.
Anvand varmt vatten med diskmedel erer milt fonsterrengoringsmedel vid rengoring av flakten.
Anvand fonsterputsmedel om flakten ar mycket nedsmutsad.
Skrapa inte av smuts som fastnat utan blotupp det med envat trasa.
Använd inga starka rengöringsmedel.

Obs: Rengör tangenterna/knapparna med mjuk trasa fuktad i vatten med endast milt diskmedel.

Lackerade ytor och ytor i aluminium. eller plast:

Använd inga starka rengöringsmedel
eller skursvampar som kan repa ytan.
] Anvand inte torra trasor.
] Använd inga starka rengöringsmedel som innehäller syra aller lut.
1 Obs! Använd inte Lösningsmedel (t.ex. sprit) på plastytor eftersom de kan ge upphov till matta fläckar.
1 Obs! Ventilera koket ordentigt och ha ingen oppen eld i narheten.

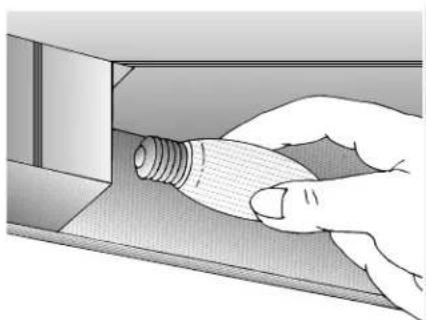

Byta lampa

1. Stäng av fläkten. Gör direfter fläkten strömlös antingen genom att dra ut stickkontakten ur vagguttaget eller vrida ur sakringen till fläkten.
2. Ta ut filtrarnen: Se beskrivningen for fettfiltrret.
3. Byt till ny lampa. (finns att kopa i handeln, max. 40 W, sockel E14).

1. Satt tillbaka filtramen. Se beskrivningen for fettfiltrret.

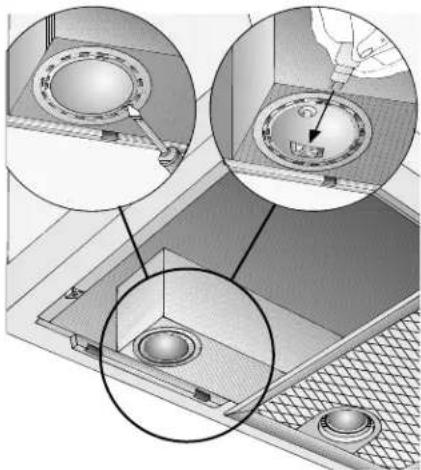

Halogenlampa:

1. Stäng av fläkten. Gör direfter fläkten strömlös antingen genom att dra ut stickkontakten ur vagguttaget eller vrida ur sakringen till fläkten.
   Halogenlampor blir mycket heta när de lyser. Det finns risk for brännskador en lang stund after det att de stängts av.
2. Lossa ringen runt lampan med hjälp av en skruvmejsel e.dyl. enligt bild 4.
3. Byt till ny halogenlampa (finns att kopa i handeln, 12 volt, max. 20 watt, sockel G4).

Obs! Ta i lampan som pa bild 5. Ta inte i lampan med fingrarna utan anvand en ren handduk.

1. Satt tillbaka lampringen.
2. Satt tillbaka stickkontakten i vagguttaget resp. vird ater i sakkringen.

Obs! Om belysningen inte dà fungerar, kontrollera att du satt fast lamporna pa ratt satt.

Ràd vid fel

Gamla uttjantaprodukter ar inte vardelost avfall.
Om de fär tas om hand pa miljörktigt satt kan vardefulla rámaterial atervinnas. Förstor den gamla fläkten innan den lamnas till skrotning.
Dennya flakten har skyddats av forpackningsmaterialalet pa sin vag till dig. Samtiga material som anvants ar miljovänliga och kan atervinnas.
Hör med dinCOMMUN ell det lokala renhallningsverket var du kan lamna forpackningsmaterialalet sa att det tas om hand pa basta miljoriktiga satt.
Fläkten har två olika arbetssätt: fränluft.
eller med kolfilter.
Spisflakten ske alltid placeras mitt over häll/spis.

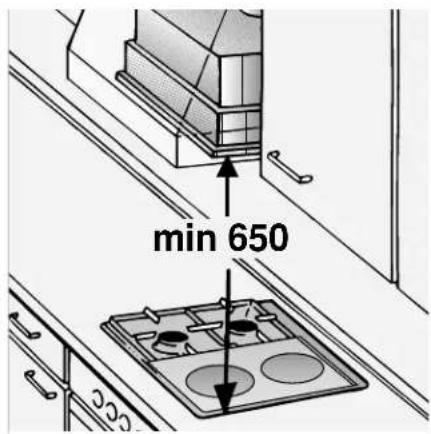

Minimiavstand mellan elektriska kokzoner och flaktens underkant: 650 mm.
Fläkten für monteras über eldstad für fast bränse endast om eldstaden harett slutet iche avtagbart skyddsholje och i enligheit med gällande bestammelser i resp. land.Denna inskränkning gäller ej for gasspis/-hall.
Ju minde avstand mellan spiflakt och spis desto storre risk for att det bildas vattendroppar pa flaktens undersida p.g.a. vattenanga.

Komplettenderande anvisningar vid montering over gasspis/-häll:

Om fläkten ske monteras over gassisp-/häll maste detta goras i enlighem med gällande bestammelser i resp. land (t.ex. Technische Regelin Gasinstallation TRG for Tyskland).
Folj gallande anvisiningar for montering av spisflaktar somt de monterings-anvisiningar tilverkaren av gassisen/ -hallen lamnar.
Flakten far endast monteras med ena sidan mot hogskap aller hog vagg. Minimiavstand 50 mm.
For gashaller att minsta avstand fran flaktens underkant till gallret som tillagingskarlet star pa skara: 650 mm.

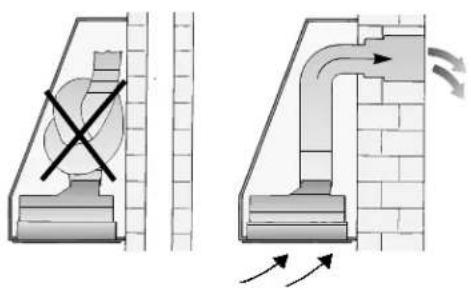

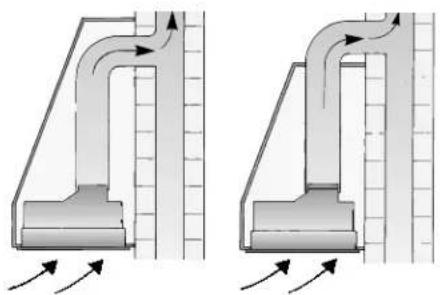

Franluft

Den avgaende luften leds via en ventilationstrumma uppat aller direkt ut i det fria.

Den avgaardle luften farinte ledas ut i skorsten for rok ell er avgas om denna ari Funktion ell en trumma som anvands for ventilation av rum dar det star en eldstad.

Är skorstenen inte langre i Funktion maste tillatelse inhämtas fran ansvarig sotare.

Fom flakten anvands samtidigt med eldstad som ar beroende av luften i rummet (t.ex. gas-, olje-ller kolugn, varmvattenberedare) maste det finnas tillracklig mangd forbranningsluft for resp. ugn.

Det ar ingen fara om ugnen ifraga star iett rum dar undertrycket inte overskrider 4Pa (0,04 mbar).

Se dārfor till att forbranningsluften ständigt fornyas genom t.ex. ventilationsgaller i dorrar aller fönster, luftintag i yytervaggar aller genom andra teknska Åtgärder.

Enbart ett hal i vaggen for tilluft och franluft ar inte tillrackigt for att vardena sca hamna inom tillatna granser.

Observera att du vid berakningen alltid
maste utg afran hela vaningens ventilation.
Denna regel galler inte for spisar, t.ex.
spishallar och gasspisar.

Om du valjer franluftsdrift maste gallande byggnadsnormer atfoljas.

Om du anvander spisflikt med kolfilter galler inte ovanstaende reservationer.

Om franluften leds ut genom yttervagg bør teleskopisk anslutningslada mot mur anecdas.

Anslutting mellan fläkt och teleskopisk anslutningslåda:

Med franluftsslang erer -ror.

Vid drift med franluft bör kallrasskydd monteras om sändant inte redan finns i franluftsslangen aller väggen. Om kallrasskydd inte levereras med fläkten kan det köpas i fackhandeln (se Extra tillbehör på sista sidan).

Sà monteras kallrasskyddet:

Satt ventilkaffarna i halen pa rorstosen resp. imkanalen.

Observera att patryckt text resp. pragling skara vara pa utsidan.

Sá har fungerar fläkten mest effektiv:

Kort, slat imkanal.
Sà fā rörkrökar som möjligt.
Sä stor diameter som möjigt (helst Ø 150 mm) på rör och rörkrökar.
Runda kanaler:

Vi rekommender
Modell med en motor:
Inre diameter minst 120 mm.
Modell med tvà motorer:
Inre diameter minst 150 mm.

Platta kanaler maste ha likvardig inre area som runda med inre diameter 120/150 mm.
120 mm ca. 113 cm²
150 mm ca. 177 cm²
Vid avvikande rordiameter: Satt in tatt-ningslister.
Vid fränluftsdrift: Sörj for tillräcklig ventilation.

Kanalanslutting

Flakt med imkanal 120 mm:

Franeluftslang 100 mm

Skruva fast reduceringsstycket (se Extra tillbehör pa sista sidan) pa rörstosen och fäst sedan fränluftslangen i detta.
Franeluftslang 120 mm
q Fäst fränluftslangen direkt pa rörsto- sen.

Flakt med imkanal 150 mm

Franeluftslang 120 mm

Fast reducringsstycket (se Extra tillbehör på sista sidan) i imkanalen.
Fast franluftslangen i reducieringsstycket.

Franeluftslang 0 150 mm

Fast fränluftslangen direkt pa rorstosen.
Kontrollera att ev, monterat kallrasskydd fungerar.

Flakt med rektangular imkanal:

] Skruva fast bifogad rostos ovenfor imkanalen.

Drift med kolfilter

Luften renas i ett extra kolfilter och led sedan tillbaka till rummet igen.
Fast ett skyddsgaller (se Extra tillbehör på sista sidan) over utblaset. Detta for att undvika risken for mekaniska och elektriska skador.

Elektrisk anslutnng

Fläkten fär endast anslutas till att jordat vagguttag, forutsatt att detta ar installerat enligt gällande bestämmelser och att stickproppen ar skyddad genom jordning. Vagguttaget sca placeras sa nara flakten sommoigt. Om vagguttaget inte gar att nafter monteringen maste franskiljare anvandas. Anvand kontakt med en kontaktöpping om minst 3 mm och allpolig franslagning. Dit hör LS-omkopplare och skyddsbrytare. Gör flakten strömlös fore alla slags reparationer pa den.

On anslutningsledningen skadas farr den endast bytas ut av tillverkaren, service ell er av annan facman. Detta for att undvi- kara.

Reparationer som inte utfords pa fackmassigt satt kan innebara stor fara for anvandaren.

Anslutninglendingens langd: 1,20 m.

Elektriska data:

Elektriska data Återfinns på fläktens typskyt. Typskylten syns inuti fläkten om du tar ut filterramen.

Stick aldrig in handerna imkanalen. Spisflakten ar avstord enligt EUs bestammelser for radioavstorning.

Montering

Spisfläkten ar mycket lamplig for inbyggnad i kapa.

För bästa uppsugningseffekt

(specieltviktigvidkokso):

Montera flakten sa högt upp som möjlig innate i kapan.
Kapan maste tacka hela hällen.

Urtagets matt vid inbyggnad beroende pa modell:

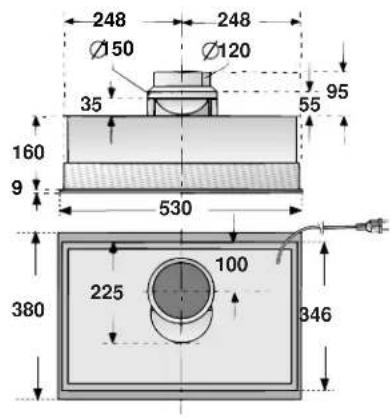

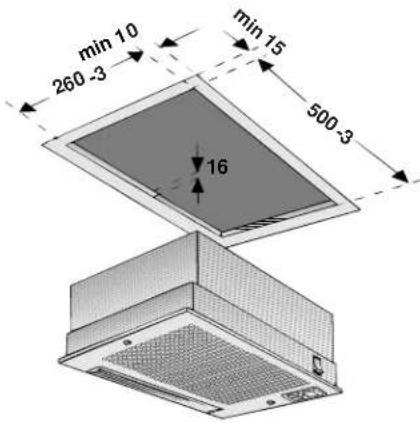

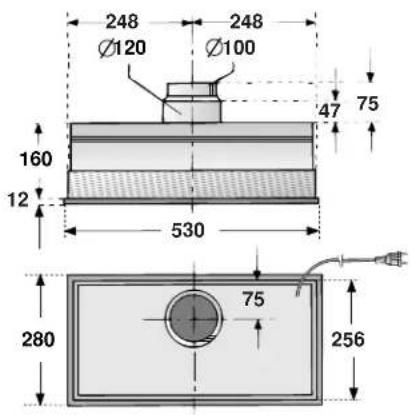

Flakt med vipptangent, 53 cm bred, enmotorig

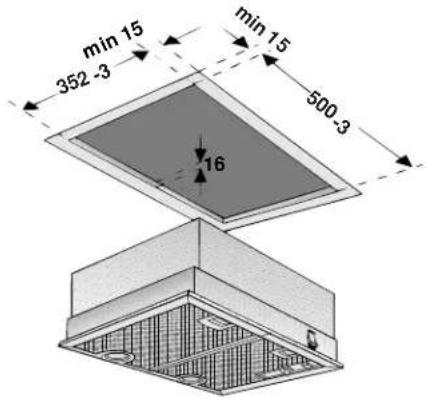

Flakt med skjutreglage, 53 cm bred, en- och tvamotorig

Montering

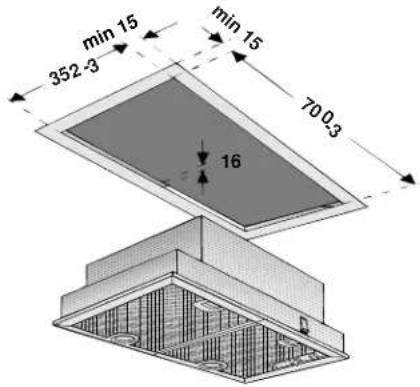

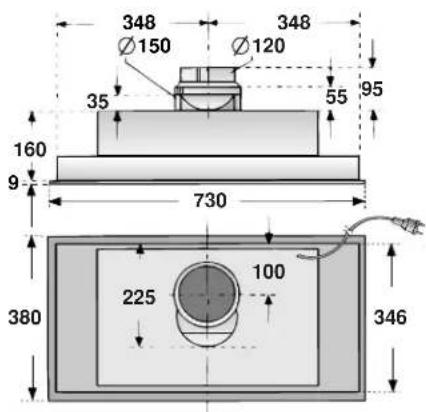

Flakt med skjutreglage, 73 cm bred, en- och tvamotorig

1. Ta av filtrramen (se bruksanvisningen).
2. Koppla flakten till elnatet.

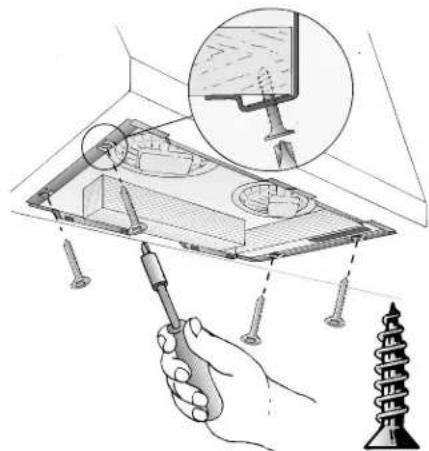

3. Skjut upp flakten i urtaget och tryck den uppat tills monteringshjalpen gör att flakten sitter fast framtilt och baktill.
4. Skruva fast flakten.

1. Satt tillbaka filtergallret och las fast det (se bruksanvisingen).

Viktikg:

Modell	Bredd	Frånluft	Kolfilter
enmotorig vippkontakt	53 cm	5,0 6,3
enmotorig skjutreglage	53 cm	9,5	10,7
enmotorig skjutreglage	73 cm	10,3 11,6
tvåmotorig skjutreglage	53 cm	8,3	9,5
tvåmotorig skjutreglage	73 cm	8,7	9,9

Med forbehall for konstruktionstekniska forandringar inom ramen for teknsik utveckling.

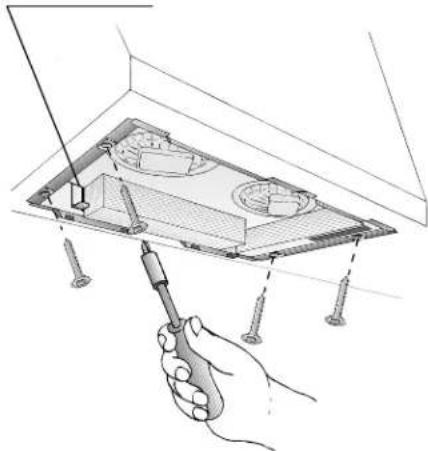

Demontering

1. Lossa skruvarna.
2. Hall fast flakten nedtill och dra framtil och baktil i monteringsfjadem.

monteringsfäder

1. Ta ut flakten nedat.

Constructa

Postfach 83 01 01

D-81701 München

[e-mail]

Internet: http://www.constructa.de

ConLine

018 05-213413

€ 0,14/min. DTAG

CD 77130

CD 75130

CD 70130

9000 213334
