Produkttyp	Inbyggnadssats för Miele diskmaskin (inbyggd)
Märke	Miele
Modell	GDU 45601
Kompatibel bredd	45 cm eller 60 cm beroende på version
Inbyggnadshöjd	720 mm (standard) eller 770 mm (XXL)
Satsens innehåll	Frontpanel, sockel, vinklar, skruvar, plastkåpor
Funktion	Omvandlar en integrerbar diskmaskin (i) till en inbyggd modell (U)
Panelens mått (60 cm modell)	H 605 x L 585 mm
Panelens mått (45 cm modell)	H 605 x L 435 mm
Panelens mått (XXL 60 cm)	H 655 x L 585 mm
Max tjocklek på dekorpanel	4 mm
Typ av fästskruvar	TORX T20
Medföljande skruvar för infästning i skåp	4 x 25 mm
Medföljande skruvar för infästning i bänkskiva	4 x 22 mm
Justering av dörrfjädrar	Via TORX T20-skruvar i sockeln
Justering av sockel	Justerbar höjd med 3 skärlinjer
Max sockelavdrag	100 mm
Kompatibilitet	Miele integrerbar diskmaskin (i)
Nödvändiga verktyg	Torx T20-skruvmejsel, PZ nr 2 stjärnmejsel, penna, såg
Installationsanvisning ingår	Ja, 66 sidor PDF

Vanliga frågor - GDU 45601 MIELE

Hur monterar jag frontpanelen för GDU-satsen?

Placera panelen snett under styrpanelen och för in den i springorna på yttre dörrplåten. Dra åt TORX T20-skruvarna på båda sidor ordentligt och täck sedan hålen med plastkåporna.

Hur justerar jag dörrfjädrarna på diskmaskinen?

Justerskruvarna finns framtill på diskmaskinen, i sockeln, till höger och vänster. Använd en TORX T20-skruvmejsel: vrid medurs för att spänna fjädern, moturs för att lossa. Dörren som är öppnad 45° ska stanna i läge.

Hur anpassar jag frontpanelens höjd?

Mät mått X mellan underkant på närliggande skåp och underkant på diskmaskinsdörren. Subtrahera detta mått från panelens standardhöjd (605 mm för 45/60 cm modeller, 655 mm för XXL) för att få den höjd som ska kapas.

Hur kapar jag satsens sockel?

Fäst sockeln provisoriskt, öppna dörren tills den nuddar sockeln, och rita sedan en horisontell linje med en penna på sockeln i nivå med dörrens underkant. Skruva loss, såga längs linjen eller använd en färdig skärlinje.

Kan jag använda en anpassad dekorpanel?

Ja, du kan byta ut den medföljande frontpanelen mot en dekorpanel med dina möblers mått och färg, upp till 4 mm tjocklek. Om tjockleken överstiger 2 mm, ta bort kartongkilen från frontpanelen.

Hur fäster jag diskmaskinen mellan två skåp?

Öppna dörren, skruva fast diskmaskinen i de närliggande skåpen på varje sida med skruvarna 4 x 25 mm (TORX T20). Använd inte skruvdragare och ta inte bort plasthylsorna. Täck hålen med medföljande kåpor.

Hur fäster jag diskmaskinen i ett hörn?

På väggsidan skruva fast diskmaskinen i bänkskivan via fästplåten med bultarna 4 x 22 mm. På andra sidan skruva fast i närliggande skåp med skruvarna 4 x 25 mm. Se till att tätningen på diskmaskinens kant är på plats.

Hur justerar jag diskmaskinens höjd i nischen?

Skjut in apparaten i nischen och justera höjden genom att skruva loss eller dra åt fötterna. Kontrollera inpassningen med monteringsplanen.

Vad gör jag om diskmaskinsdörren inte öppnas ordentligt efter installation?

Det kan bero på en för hög sockel. Kapa sockeln något ytterligare tills dörren öppnas fritt.

Är denna sats kompatibel med alla Miele integrerbara diskmaskiner?

GDU-satsen är designad för att omvandla Miele diskmaskiner av typ 'i' (integrerbar) till inbyggda modeller 'U'. Kontrollera kompatibiliteten med din specifika modell i installationsanvisningen.

BRUKSANVISNING GDU 45601 MIELE

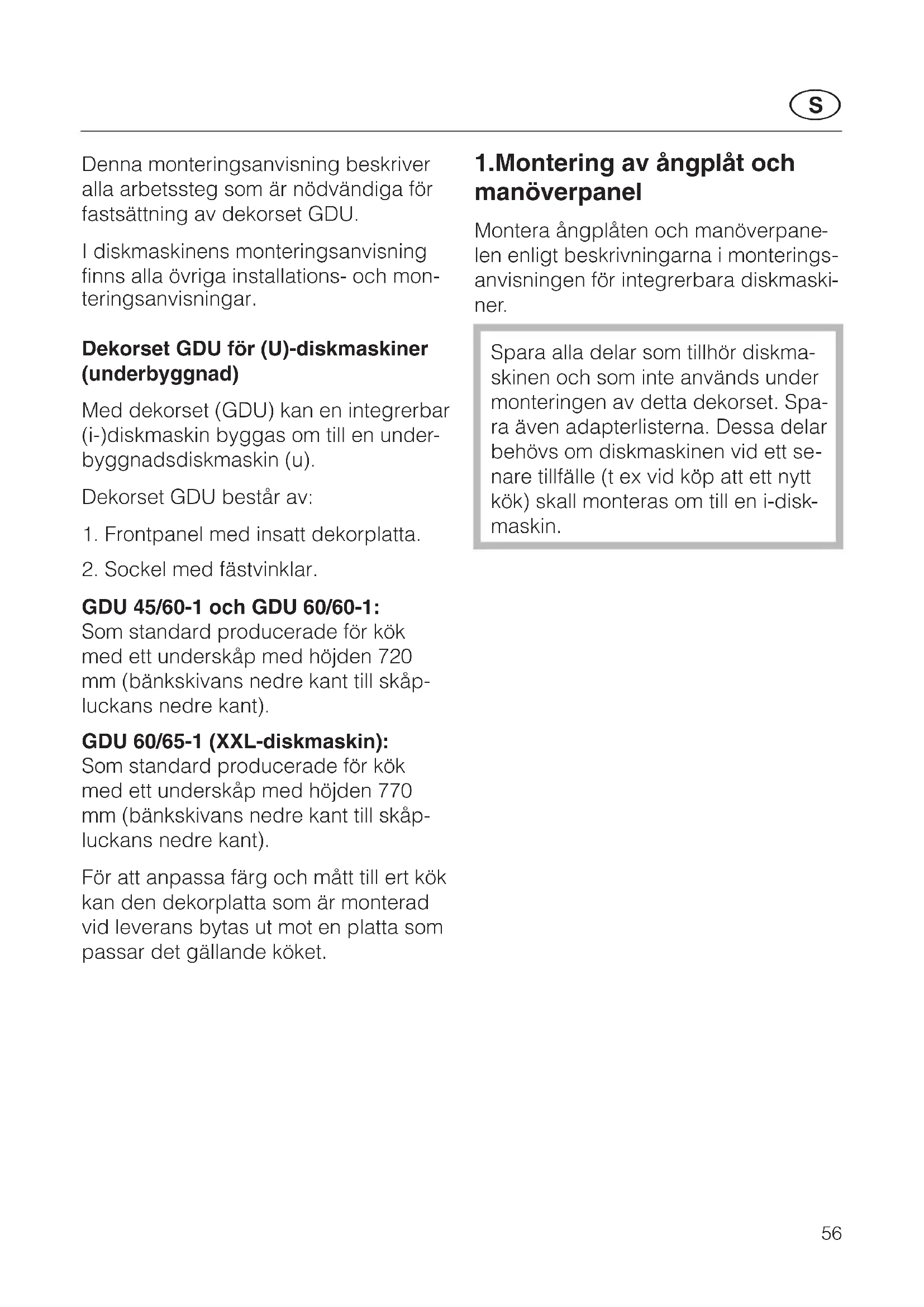

Denna monteringsanvisning beskriver alla arbetssteg som är nödvändiga för fastsättning av dekorset GDU.

I diskmaskinens monteringsanvisning finns alla övriga installations- och monteringsanvisningar.

Dekorset GDU för (U)-diskmaskiner (underbyggnad)

Med dekorset (GDU) kan en integrerbar (i-)diskmaskin byggas om till en under-byggnadsdiskmaskin (u).

1. Frontpanel med insatt dekorplatta.
2. Sockel med fästvinklar.

GDU 45/60-1 och GDU 60/60-1:

Som standard producerade för kök med ett underskåp med höjden 720 mm (bänkskivans nedre kant till skåpluckans nedre kant).

GDU 60/65-1 (XXL-diskmaskin):

Som standard producerade för kök med ett underskåp med höjden 770 mm (bänkskivans nedre kant till skåpluckans nedre kant).

För att anpassa färg och mått till ert kök kan den dekorplatta som är monterad vid leverans bytas ut mot en platta som passar det gällande köket.

1. Montering av ångplåt och manöverpanel

Montera ångplåten och manöverpanelen enligt beskrivningarna i monteringsanvisningen för integrerbara diskmaskiner.

Spara alla delar som tillhör diskmaskinen och som inte används under monteringen av detta dekorset. Spara även adapterlisterna. Dessa delar behövs om diskmaskinen vid ett senare tillfälle (t ex vid köp att ett nytt kök) skall monteras om till en i-diskmaskin.

■ Luta frontpanelen, sätt in den under manöverpanelen ① och vinkla in den mot skårorna i luckans yttre plåt ②. Beakta att frontpanelens övre kanter sätts in korrekt under manöverpanelen.

■ Skruva fast fästskruvarna (TORX T20) ③på båda sidor om luckans yttre plåt.

■ Sätt in de bifogade plastpluggarna i fästanordningens öppningar.

3.Rikta diskmaskinen

Skjut in diskmaskinen i nischen och ställ in höjden enligt beskrivningarna i monteringsanvisningen för integrerbara diskmaskiner.

Om diskmaskinen skall byggas in i ett hörn måste man först montera fästplåten på rätt sida av diskma -skinen (se monteringsanvisningen för integrerbara diskmaskiner).

Vill man använda den vid leverans medföljande dekorplattan och den nedre kanten på GDU stämmer överens med det närliggande skåpets nedre kant, kan man hoppa över arbetssteg 4 och 5.

4.Mäta dekorplattans höjd

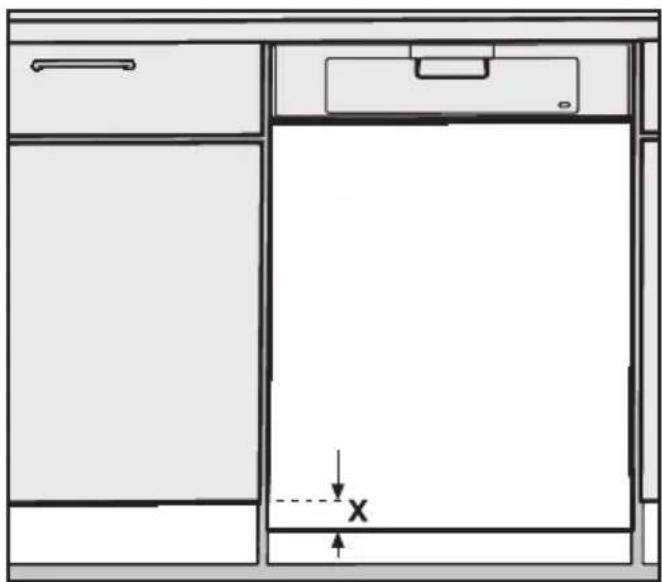

Fastställa mätt X:

■ Mät från den nedre kanten på det närliggande skåpets lucka resp. låda till den nedre kanten på diskmaskinens lucka.

Dekorplattans mått vid leverans:

Modell, 60 cm bred:

H 605 x B 585 mm

Modell, 45 cm bred:

H 605 × B 435 mm

XXL-diskmaskin:

60 cm bred XXL-modell:

H 655 × B 585 mm

5.Anpassa frontpanel

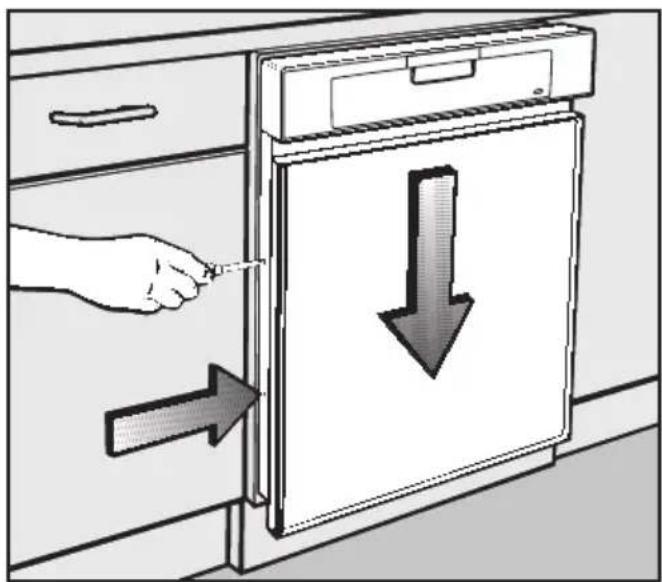

■ Dra diskmaskinen så längt ur nischen att det enkelt går att komma åt fästskruvarna som sitter på sidan av frontpanelen.

■ Lossa endast fästskruvarna (TORX T20) på båda sidor av luckans yttre plåt så mycket att man kan sänka ned frontpanelen.

■ Skruva av de dekorlister som sitter på sidan (kryssmejsel PZ nr 2).

■ Avlägsna dekorlister, dekorplatta, utjämningspapp och distansdelen av frigolit.

⚠️ Tag loss dekorplattan och dekorlisterna för att undvika repor vid jus-teringen.

Använd ett verktyg som är lämpligt för materialet! Rådfråga en fackman vid behov.

Använda den medlevererade dekorplattan:

■ Förkorta dekorlister, dekorplatta, utjämningspapp och distansdelen av frigolit upptill enligt det mått X som tidigare fastställts.

Använda en ny dekorplatta:

Om ni vill skära till en dekorplatta som passar till ert kök skall följande mått användas:

Modell, 60 cm bred:

Höjd = 605 mm minus uträknat

mått X

Bredd = 585 mm

Modell, 45 cm bred:

Höjd = 605 mm minus uträknat

mått X

Bredd = 435 mm

XXL-diskmaskin:

60 cm bred XXL-modell:

Höjd = 655 mm minus uträknat

mått X

Bredd = 585 mm

Om den nyinsatta dekorplattan är tjockare än 2 mm (max 4 mm) måste utjämningspappen avlägsnas från frontpanelen.

■ Förkorta dekorlister, distansdelen av frigolit och vid behov även utjämningspappen upptill enligt det mått X som tidigare fastställts.

I alla ovan nämnda fall skall:

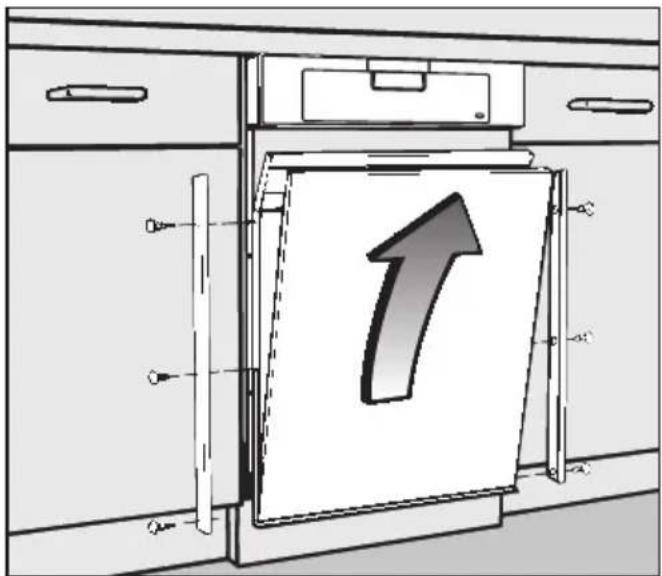

■ Frontpanelen sättas ihop igen och monteras på diskmaskinens front enligt beskrivningen i arbetssteg 2.

■ Skjut in och rikta diskmaskinen i nischen. Fortsätt sedan med arbetssteg 6.

6.Inställning av luckans fjädring

Luckans fjädring har rätt inställning när luckan stannar halvt öppen om man släpper den i denna position (ca 45° vinkel).

Om luckan sjunker ned måste luckans fjädrar spännas.

Om den istället fälls upp igen, är det nödvändigt att lossa fjädrarna något.

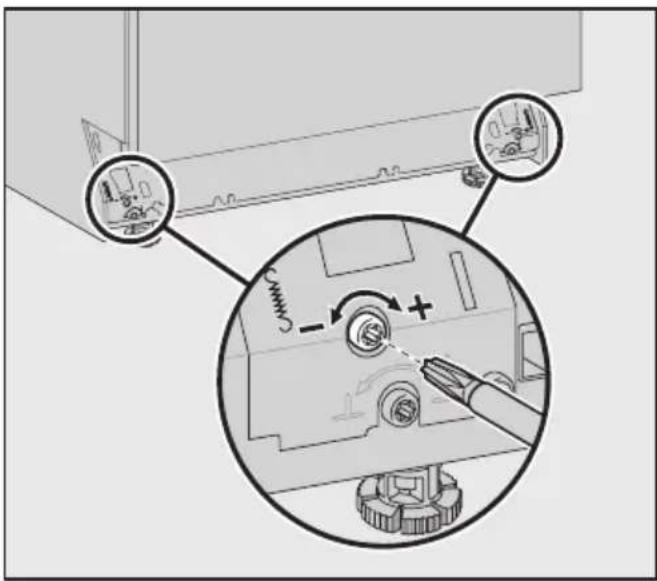

Inställningsskruvarna finns framme till höger och vänster i diskmaskinens sockel.

- Justera luckans fjädrar med en skruvmejsel (TORX T20 eller spårmejsel 1 x 5,5 mm):

• Vrid åt höger = fjädern spänns
• Vrid åt vänster = fjädern lossas.

7.Skruva fast diskmaskinen

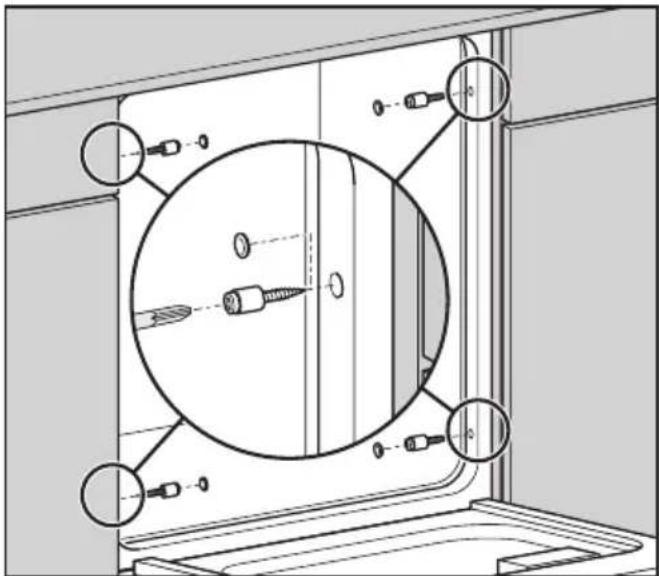

Inbyggnad mellan två skåp

För att maskinen skall stå stadigt, skall den skruvas fast i närliggande skåp efter det att den riktats.

■ Öppna diskmaskinsluckan.

■ Skruva fast diskmaskinen med närliggande skåp på vänster och höger sida med hjälp av de bifogade skruvarna (4 x 25; TORX T20).

⚠ Använd inte en elektrisk skruv- mejsel för att skruva fast diskmaski- nen med de närliggande skåpen! Avlägsna inte plastskydden från skruvarna!

■ Sätt in de bifogade plastpluggarna i öppningarna.

Inbyggnad i ett hörn

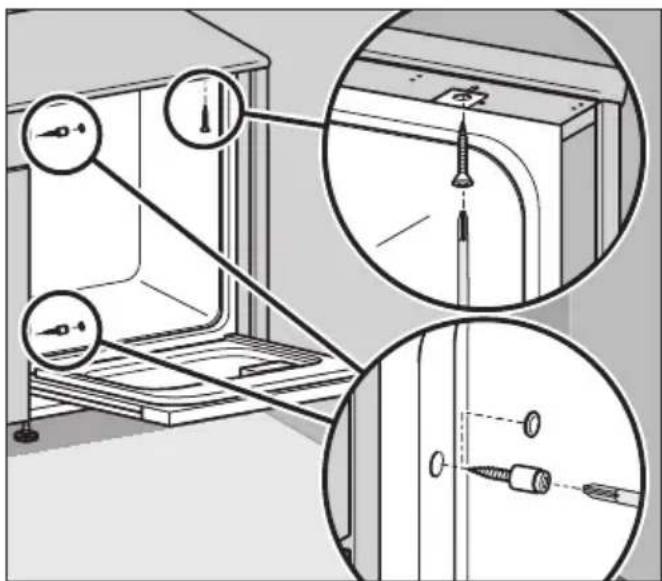

Om diskmaskinen byggs in i ett hörn kan den inte skruvas fast på ena sidan. Diskmaskinen måste skruvas fast med bänkskivan på den sida där väggen är.

■ Öppna diskmaskinsluckan.

Hålet i fästplåten och det avlånga hålet i bänkskiveskyddet (ångplåt) måste ligga över varandra.

■ Skruva fast diskmaskinen i bänkski- van (nedifrån) med den bifogade för- sänkta skruven (4x22; TORX T20).

■ Skruva fast diskmaskinen med det närliggande skåpet med hjälp av de bifogade skruvarna (4 x 25; TORX T20).

⚠ Använd inte en elektrisk skruv- mejsel för att skruva fast diskmaski- nen med de närliggande skåpen! Avlägsna inte plastskydden från skruvarna!

■ Sätt in de bifogade plastpluggarna i öppningarna.

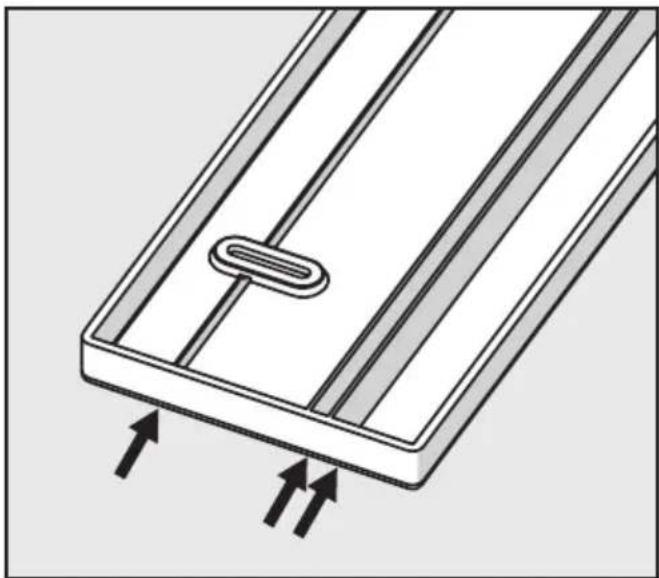

Se till att tätningen på diskmaskinens övre kant ligger mot bänkski-van.

Om den inte gör det skall diskmaskinens fötter vridas ut ytterligare en bit.

Om diskmaskinen skall byggas in bland köksskåp med genomgående kökssockel skall man hoppa över detta arbetssteg.

Anpassningen av sockeln skall då utföras på samma sätt som för en i-diskmaskin (se monteringsanvisning).

Den medlevererade sockelns höjd är till för:

• en maximal insättning av sockelns djup (100 mm),
• en maximal inbyggnadshöjd för diskmaskinen, vilken uppnås genom att maskinfötterna vrids ut (max 6 cm).

Mindre inställningar kan medföra att luckan och sockeln vidrör varandra när diskmaskinens lucka öppnas. Sockeln måste då förkortas tills den har rätt höjd.

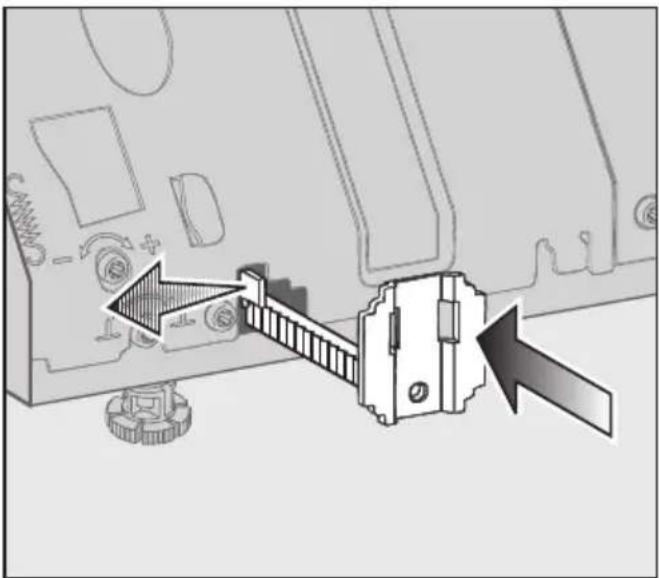

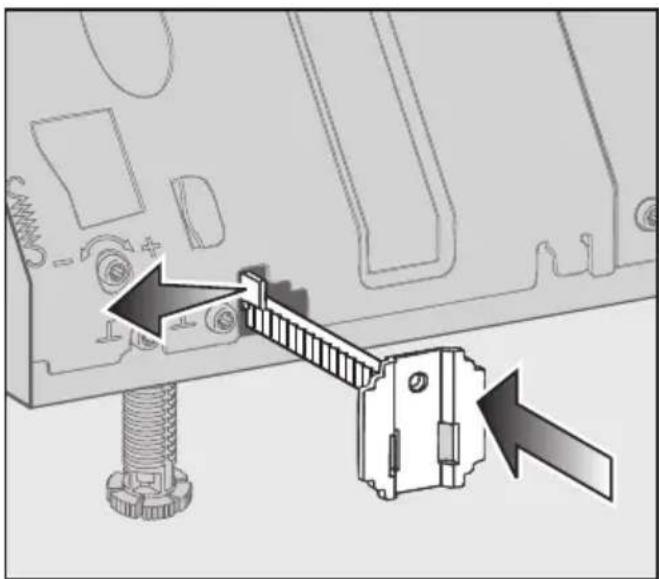

■ Tryck låsfjädrarna åt sidan på båda sidor och sätt sedan in fästvinklarna helt.

När fötterna har skruvats ut lite:

Fästvinklarna pekar uppåt.

När fötterna har skruvats ut långt:

Fästvinklarna pekar nedåt.

Sockeln har tre fastsättningsskåror.

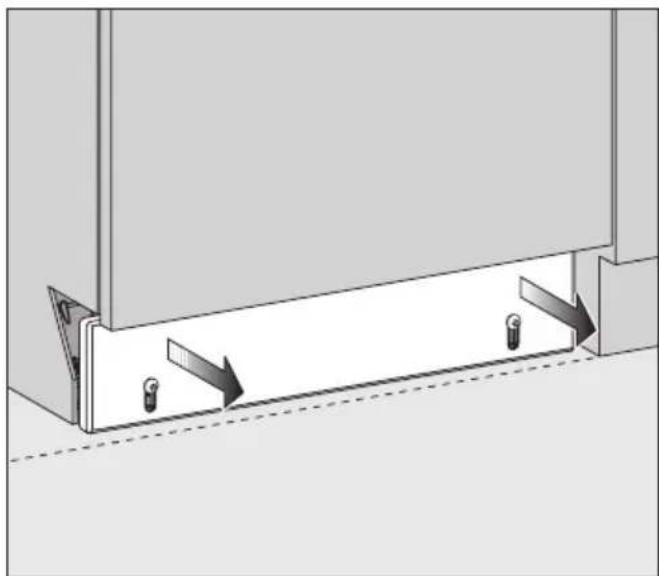

■ Skruva fast sockeln med fastsättningsskårorna uppåt (4x16 / TORX T20) och anpassa den till köket genom att dra ut den.

Sockeln kan inte skjutas bakåt. Den måste skruvas loss för att låsfjädrarna skall kunna tryckas åt sidan och fästvinklarna skjutas in.

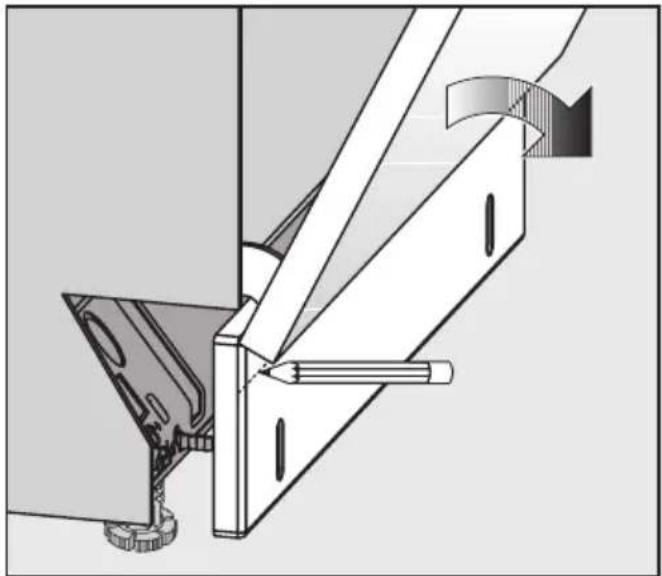

- Öppna diskmaskinens lucka försiktigt så långt tills den nedre kanten på diskmaskinens lucka tar emot sockeln.

■ Lägg en blyertspenna vågrätt vid den främre underkanten av diskmaskinens lucka och dra en vågrät linje längs sockeln.

■ Skruva loss sockeln.

S

■ Förkorta sockeln:

• antingen efter denna linje med en såg;
  eller
• efter en av de befintliga skårorna om denna ligger exakt vid den ritade linjen.
  Skär då sockeln på sidan om skåran och bryt av den.

■ Skruva åter fast sockeln vid fästvinklarna med snittkanten uppåt.

Om diskmaskinens lucka fortfarande inte kan öppnas enkelt måste sockeln kortas av lite mer.

Beakta anvisningarna för anslutning av diskmaskinen i monteringsanvisningen och i bruksanvisningen!
