Produkttyp	Verkleidungsset für integrierbaren Miele Geschirrspüler
Marke	Miele
Modell	GDU 45601
Kompatible Breite	45 cm oder 60 cm je nach Version
Einbauhöhe	720 mm (Standard) oder 770 mm (XXL)
Lieferumfang des Sets	Frontplatte, Sockelleiste, Winkel, Schrauben, Kunststoffabdeckungen
Funktion	Wandelt einen integrierbaren Geschirrspüler (i) in ein Einbaumodell (U) um
Plattenmaße (Modell 60 cm)	H 605 x B 585 mm
Plattenmaße (Modell 45 cm)	H 605 x B 435 mm
Plattenmaße (XXL 60 cm)	H 655 x B 585 mm
Max. Dicke der Dekorplatte	4 mm
Befestigungsschraubentyp	TORX T20
Schrauben für Befestigung an benachbarten Schränken	4 x 25 mm
Schrauben für Befestigung an der Arbeitsplatte	4 x 22 mm
Einstellung der Türfedern	Über TORX T20 Schrauben im Sockel
Anpassung der Sockelleiste	Höhenverstellbar mit 3 Schnittlinien
Max. Sockelentfernung	100 mm
Kompatibilität	Miele Integrierbarer Geschirrspüler (i)
Erforderliches Werkzeug	TORX T20 Schraubendreher, Kreuzschlitz PZ Nr. 2, Bleistift, Säge
Installationsanleitung enthalten	Ja, 66 Seiten PDF

Häufig gestellte Fragen - GDU 45601 MIELE

Wie setzt man die Frontplatte des GDU-Sets ein?

Setzen Sie die Platte schräg unter die Bedienblende ein und stecken Sie sie in die Schlitze des äußeren Türblechs. Drehen Sie die TORX T20 Schrauben auf beiden Seiten fest, dann verschließen Sie die Öffnungen mit den Kunststoffabdeckungen.

Wie stellt man die Türfedern des Geschirrspülers ein?

Die Einstellschrauben befinden sich vorne am Geschirrspüler, im Sockel, rechts und links. Verwenden Sie einen TORX T20 Schraubendreher: Drehen Sie nach rechts, um die Feder zu spannen, nach links, um sie zu entspannen. Die bei 45° angelehnte Tür muss in Position bleiben.

Wie passt man die Höhe der Frontplatte an?

Messen Sie das Maß X zwischen der Unterkante des benachbarten Schranks und der Unterkante der Geschirrspülertür. Ziehen Sie dieses Maß von der Standardhöhe der Platte ab (605 mm für Modelle 45/60 cm, 655 mm für XXL), um die zu schneidende Höhe zu erhalten.

Wie schneidet man die Sockelleiste des Sets zu?

Befestigen Sie die Sockelleiste provisorisch, öffnen Sie die Tür bis sie die Sockelleiste berührt, und zeichnen Sie eine horizontale Linie mit dem Bleistift auf der Sockelleiste auf Höhe der Unterkante der Tür. Schrauben Sie los, sägen Sie entlang der Linie oder verwenden Sie eine vorgeschnittene Schnittlinie.

Kann ich eine individuelle Dekorplatte verwenden?

Ja, Sie können die mitgelieferte Frontplatte durch eine Dekorplatte in den Maßen und Farben Ihrer Möbel ersetzen, bis zu 4 mm Dicke. Wenn die Dicke 2 mm überschreitet, entfernen Sie die Pappunterlage der Frontplatte.

Wie befestigt man den Geschirrspüler zwischen zwei Schränken?

Öffnen Sie die Tür, schrauben Sie den Geschirrspüler auf jeder Seite mit den Schrauben 4 x 25 mm (TORX T20) an den benachbarten Schränken fest. Verwenden Sie keinen Akkuschrauber und entfernen Sie nicht die Kunststoffhülsen. Verschließen Sie die Öffnungen mit den mitgelieferten Abdeckungen.

Wie befestigt man den Geschirrspüler in einer Ecke?

An der Wandseite schrauben Sie den Geschirrspüler über das Befestigungsblech mit den Bolzen 4 x 22 mm an die Arbeitsplatte. Auf der anderen Seite schrauben Sie ihn mit den Schrauben 4 x 25 mm am benachbarten Schrank fest. Achten Sie auf die Dichtung an der Kante des Geschirrspülers.

Wie stellt man die Höhe des Geschirrspülers in der Nische ein?

Schieben Sie das Gerät in die Nische und stellen Sie die Höhe durch Lösen oder Festziehen der Füße ein. Überprüfen Sie die Ausrichtung mit dem Montageplan.

Was tun, wenn sich die Geschirrspülertür nach der Installation nicht richtig öffnet?

Dies kann an einer zu hohen Sockelleiste liegen. Kürzen Sie die Sockelleiste noch etwas, bis die Tür frei öffnet.

Ist dieses Set mit allen integrierbaren Miele Geschirrspülern kompatibel?

Das GDU-Set ist dafür ausgelegt, Miele Geschirrspüler vom Typ 'i' (integrierbar) in Einbaumodelle 'U' umzuwandeln. Überprüfen Sie die Kompatibilität mit Ihrem spezifischen Modell in der Installationsanleitung.

BEDIENUNGSANLEITUNG GDU 45601 MIELE

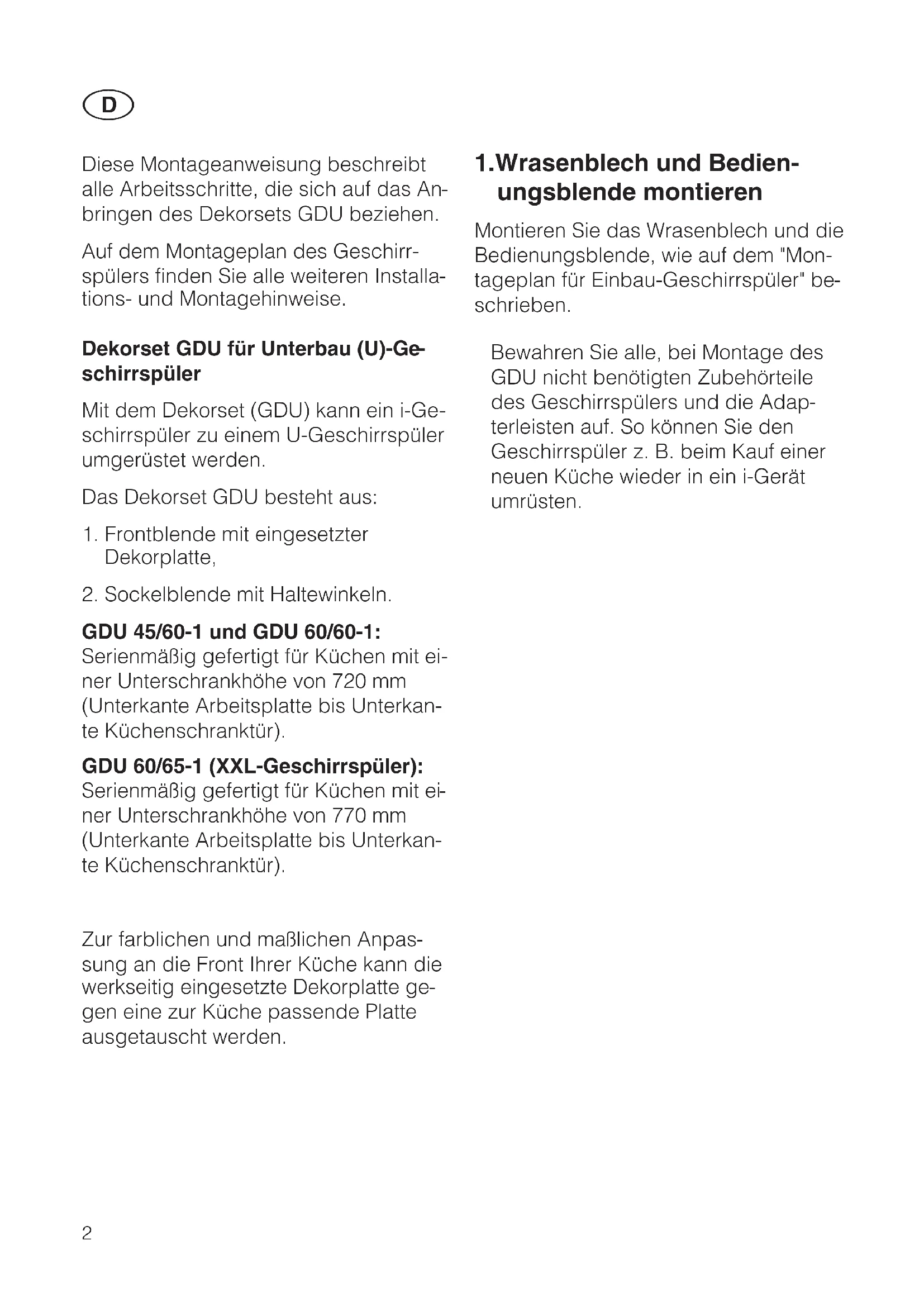

Diese Montageanweisung beschreibt alle Arbeitsschritte, die sich auf das Anbringen des Dekorsets GDU beziehen.

Auf dem Montageplan des Geschirrspülers finden Sie alle weiteren Installations- und Montagehinweise.

Dekorset GDU für Unterbau (U)-Geschirrspüler

Mit dem Dekorset (GDU) kann ein i-Geschirrspüler zu einem U-Geschirrspüler umgerüstet werden.

Das Dekorset GDU besteht aus:

1. Frontblende mit eingesetzter Dekorplatte,
2. Sockelblende mit Haltewinkeln.

GDU 45/60-1 und GDU 60/60-1:

Serienmäßig gefertigt für Küchen mit einer Unterschrankhöhe von 720 mm (Unterkante Arbeitsplatte bis Unterkante Küchenschranktür).

GDU 60/65-1 (XXL-Geschirrspüler):

Serienmäßig gefertigt für Küchen mit einer Unterschrankhöhe von 770 mm (Unterkante Arbeitsplatte bis Unterkante Küchenschranktür).

Zur farblichen und maßlichen Anpassung an die Front Ihrer Küche kann die werkseitig eingesetzte Dekorplatte gegen eine zur Küche passende Platte ausgetauscht werden.

1. Wrasenblech und Bedienungsblende montieren

Montieren Sie das Wrasenblech und die Bedienungsblende, wie auf dem "Montageplan für Einbau-Geschirrspüler" beschrieben.

Bewahren Sie alle, bei Montage des GDU nicht benötigten Zubehörteile des Geschirrspülers und die Adapterleisten auf. So können Sie den Geschirrspüler z. B. beim Kauf einer neuen Küche wieder in ein i-Gerät umrüsten.

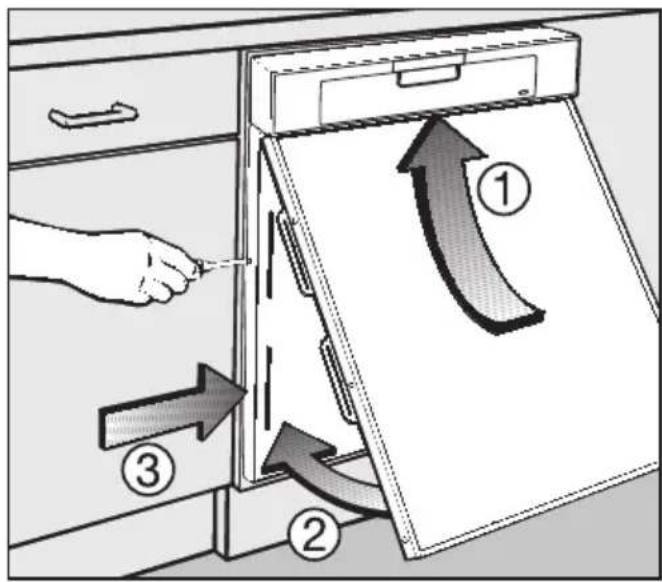

2.Frontblende anbringen

■ Frontblende schräg unter der Bedienungsblende ansetzen ① und in die Schlitze des Türaußenblechs einschwenken ②.

Darauf achten, dass die Oberkanten der Frontblende sauber von unten in die Bedienungsblende eintauchen.

■ Befestigungsschrauben (TORX T20) ③an beiden Seiten des Türaußen- blechs festziehen.

■ Mit beiliegenden Kunststoffstopfen die Öffnungen der Befestigungsmechanik verschließen.

3. Geschirrspüler ausrichten

Schieben Sie den Geschirrspüler in die Nische und stellen Sie die Höhe ein, wie auf dem "Montageplan für Einbau-Geschirrspüler" beschrieben.

Wenn Sie den Geschirrspüler in eine Ecke einbauen möchten, müssen Sie erst das Befestigungsblech auf der entsprechenden Seite des Geschirrspülers einhängen (siehe "Montageplan für Einbau-Geschirrspüler").

Wenn Sie die mitgelieferte Dekorplatte verwenden möchten und die Unterkante des GDU mit der Unterkante des Nachbarschrankes übereinstimmt, können Sie die Arbeitsschritte 4 und 5 überspringen.

4.Höhe der Dekorplatte ermitteln

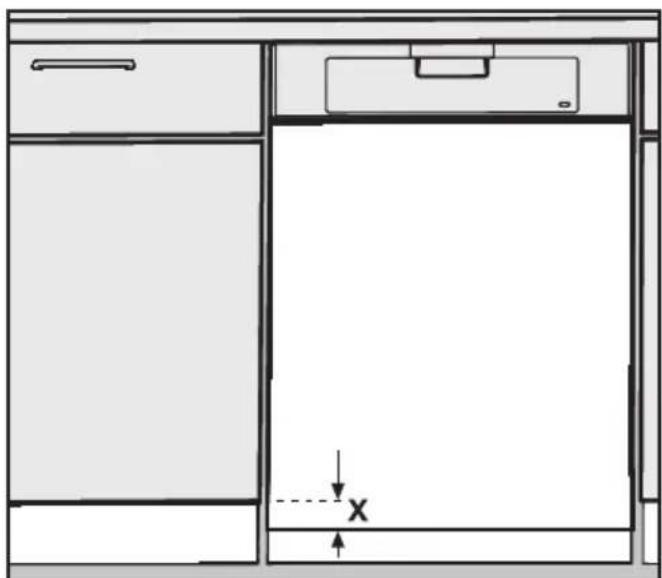

Maß X ermitteln:

■ Von der Unterkante der Tür bzw. Schublade des Nachbarschrankes bis zur Unterkante der Geschirrspülertür messen.

Werkseitige Zuschnittmaße der Dekorplatte:

60 cm breite Modelle:

H 605 x B 585 mm

45 cm breite Modelle:

H 605 x B 435 mm

XXL-Geschirrspüler:

60 cm breite XXL-Modelle:

H 655 x B 585 mm

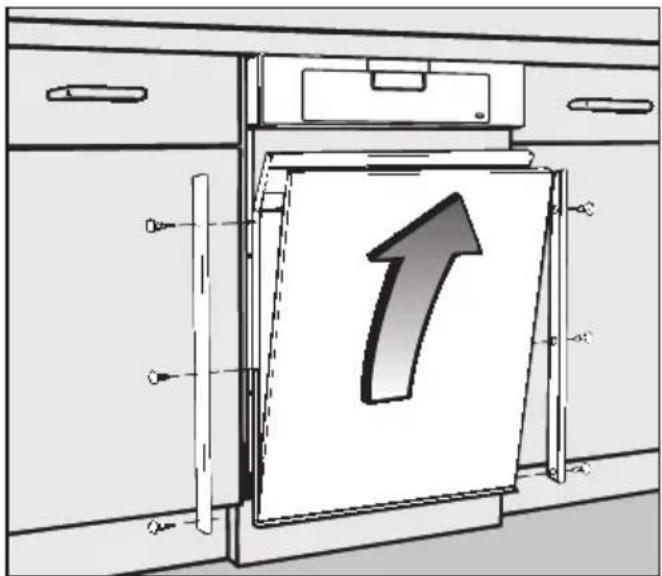

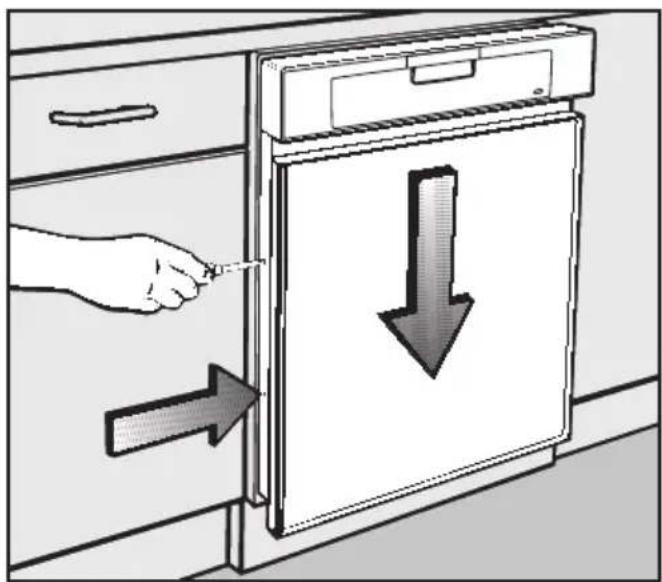

5.Frontblende anpassen

■ Geschirrspüler so weit aus der Nische ziehen, dass die seitlichen Befestigungsschrauben für die Frontblende problemlos zugänglich sind.

■ Befestigungsschrauben (TORX T20) an beiden Seiten des Türaußenblechs nur so weit lösen, dass Sie die Frontblende absenken können.

■ Seitliche Dekorleisten abschrauben (Kreuz-Schraubendreher PZ Nr.2).

■ Dekorleisten, Dekorplatte, Ausgleichspappe und Styropor-Distanzstück entnehmen.

⚠️ Dekorplatte und -leisten abkleben, um beim Kürzen Kratzer zu vermeiden. Dem Material entsprechendes Werkzeug benutzen! Eventuell einen Fachmann um Rat fragen.

Verwendung der mitgelieferten Dekorplatte:

■ Dekorleisten, Dekorplatte, Ausgleichspappe und Styropor-Distanzstück jeweils oben um das zuvor ermittelte Maß X kürzen.

Verwendung einer neuen Dekorplatte:

Wenn Sie sich eine zu Ihrer Küche passende Dekorplatte zuschneiden lassen möchten, verwenden Sie folgende Maße:

60 cm breite Modelle:

Höhe = 605 mm minus ermitteltes

Maß X

Breite = 585 mm

45 cm breite Modelle:

Höhe = 605 mm minus ermitteltes

Maß X

Breite = 435 mm

XXL-Geschirrspüler:

60 cm breite XXL-Modelle:

Höhe = 655 mm minus ermitteltes

Maß X

Breite = 585 mm

Wenn die neu eingesetzte Dekorplatte stärker als 2 mm (max. 4 mm) ist, muss die Ausgleichspappe aus der Frontblende entfernt werden.

■ Dekorleisten, Styropor-Distanzstück und gegebenenfalls Ausgleichspappe jeweils oben um das zuvor ermittelte Maß X kürzen.

In allen oben genannten Fällen:

■ Frontblende wieder zusammensetzen und wie unter Arbeitsschritt 2 beschrieben an die Geschirrspülerfront anbringen.

■ Geschirrspüler in die Nische schieben und ausrichten. Danach mit Arbeitsschritt 6 fortfahren.

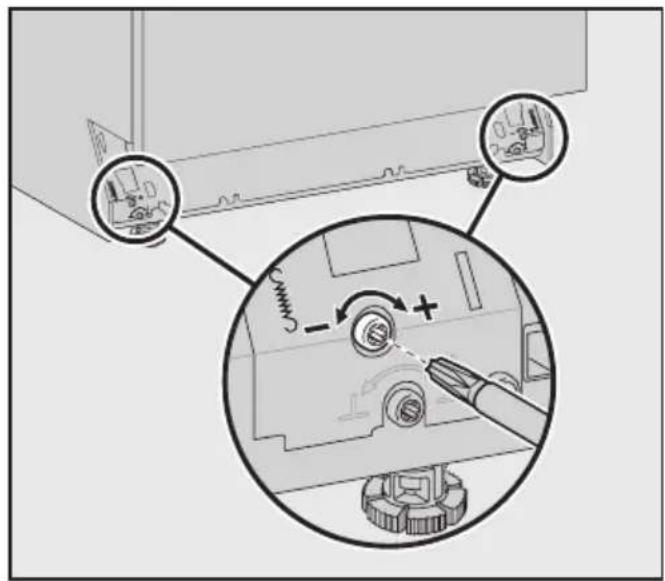

6.Türfederung einstellen

Die Türfedern sind richtig eingestellt, wenn die halb geöffnete Tür (ca. 45° Öffnungswinkel) beim Loslassen in dieser Stellung stehen bleibt.

Wenn die Tür in die waagerechte Stellung absinkt, müssen die Türfedern gespannt werden.

Wenn sie dagegen wieder hochfedert, müssen die Federn entspannt werden.

Die Einstellschrauben befinden sich vorne rechts und links im Sockel des Geschirrspülers.

■ Die Türfedern mit einem Schraubendreher (TORX T20 oder Schlitz 1 x 5,5 mm) ausbalancieren: - Rechtsdrehung = spannen - Linksdrehung = entspannen.

7. Geschirrspüler festschrauben

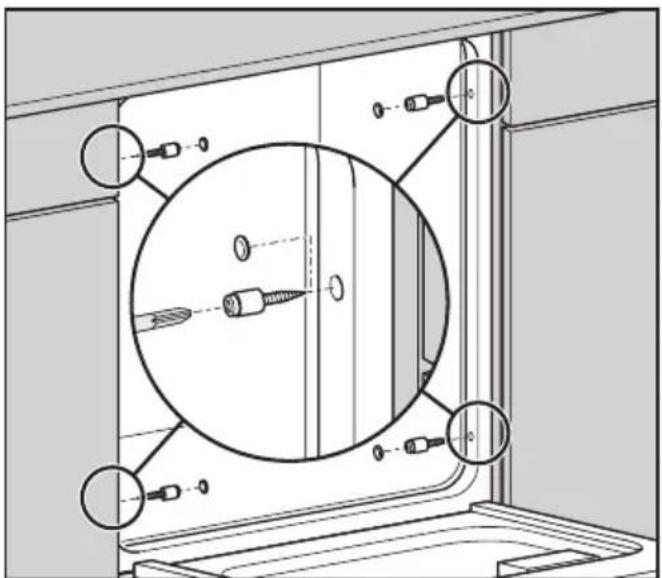

Einbau zwischen zwei Schränken

Um die Standfestigkeit zu gewährleisten, muss der Geschirrspüler – nachdem er ausgerichtet ist – mit den Nachbarschränken verschraubt werden.

■ Tür des Geschirrspülers öffnen.

■ Geschirrspüler rechts und links mit den beiliegenden Schrauben (4 x 25) mit den Nachbarschränken verschrauben (TORX T20).

⚠️ Verwenden Sie keinen Akku-Schrauber, um den Geschirrspüler mit den Nachbarschränken zu verschrauben! Entfernen Sie nicht die Kunststoffhül- sen von den Schrauben!

■ Mit den beiliegenden Kunststoffstopfen die Öffnungen verschließen.

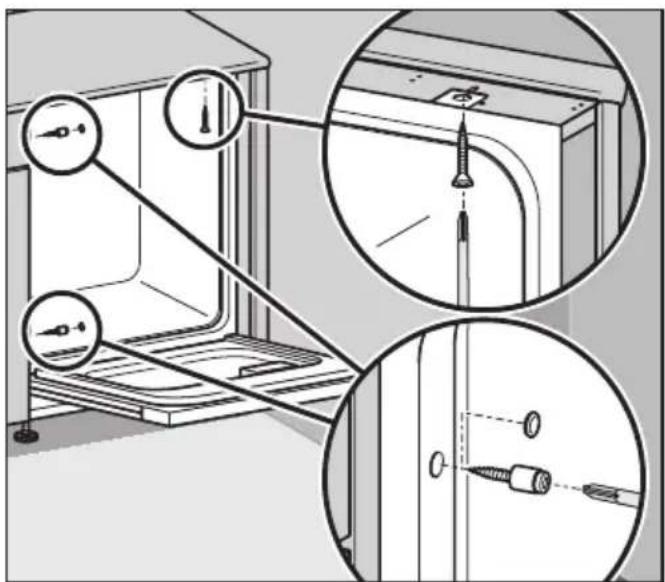

Einbau in einer Ecke

Wenn Sie den Geschirrspüler in einer Ecke einbauen, können Sie Ihn auf einer Seite nicht seitlich verschrauben. Sie müssen den Geschirrspüler, auf der Seite auf der sich die Wand befindet, mit der Arbeitsplatte verschrauben.

■ Tür des Geschirrspülers öffnen.

Das Loch im Befestigungsblech und das Langloch im Arbeitsplatten-schutz (Wrasenblech) müssen übereinanderliegen.

■ Geschirrspüler mit der beiliegenden Senkkopfschraube (4 x 22) von unten an der Arbeitsplatte festschrauben (TORX T20).

■ Geschirrspüler mit den beiliegenden Schrauben (4 x 25) mit dem Nachbarschrank verschrauben (TORX T20).

⚠️ Verwenden Sie keinen Akku-Schrauber, um den Geschirrspüler mit den Nachbarschränken zu verschrauben! Entfernen Sie nicht die Kunststoffhüsen von den Schrauben!

■ Mit den beiliegenden Kunststoffstopfen die Öffnungen verschließen.

Darauf achten, dass die Dichtung an der Oberkante des Geschirrspülers an der Arbeitsplatte anliegt. Falls das nicht der Fall ist, die Füße des Geschirrspülers weiter herausdrehen.

8. Sockelblende anbringen

Wenn der Geschirrspüler in einer Küchenzeile mit einer durchgehenden Küchen-Sockelblende eingebaut wird, entfällt dieser Arbeitsschritt.

Die Anpassung der Sockelblende erfolgt dann wie beim i-Geschirrspüler (siehe Montageplan).

Die Höhe der mitgelieferten Sockelblende ist ausgelegt für:

• einen maximalen Sockelrücksprung (100 mm)
• eine maximale Einbauhöhe des Geschirrspülers, welche durch das Herausdrehen der Maschinenfüße (max. 6 cm) erreicht wird.

Bei niedrigen Einstellungen können sich Tür und Sockelblende berühren, wenn die Geschirrspülertür geöffnet wird. Dann muss die Sockelblende in der Höhe entsprechend gekürzt werden.

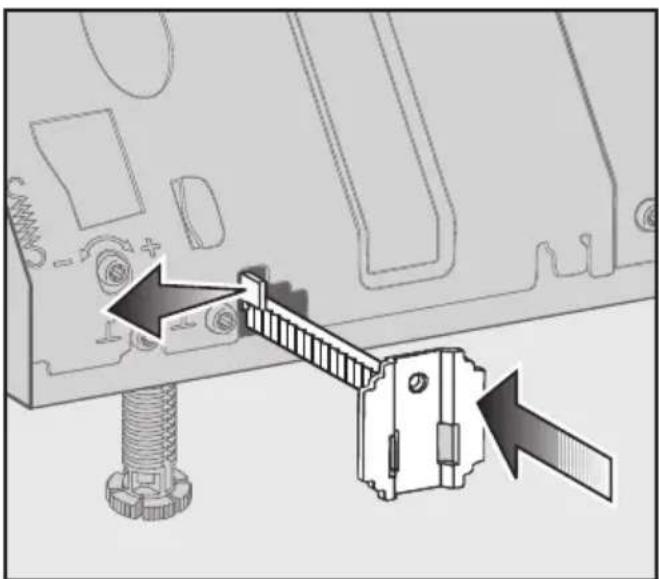

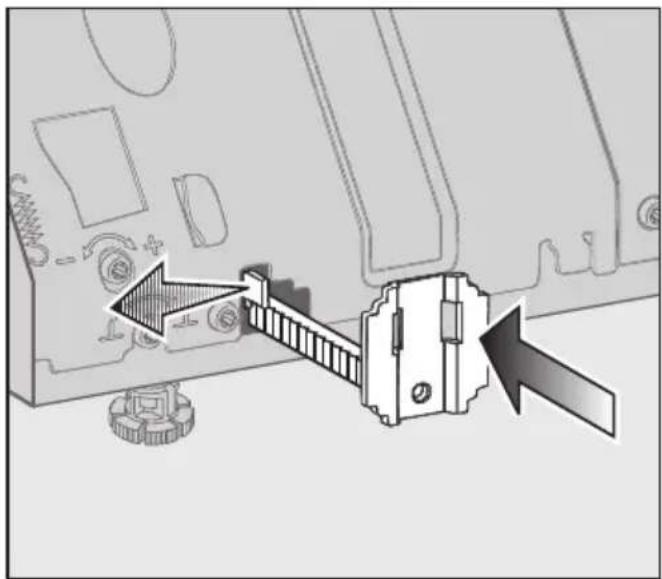

■ Auf beiden Seiten die Arretierungs-feder zur Seite drücken und Halte-winkel zunächst ganz einschieben.

Wenn die Füße wenig herausgeschraubt sind:

Die Haltewinkel weisen nach oben.

Wenn die Füße weit herausgeschraubt sind:

Die Haltewinkel weisen nach unten.

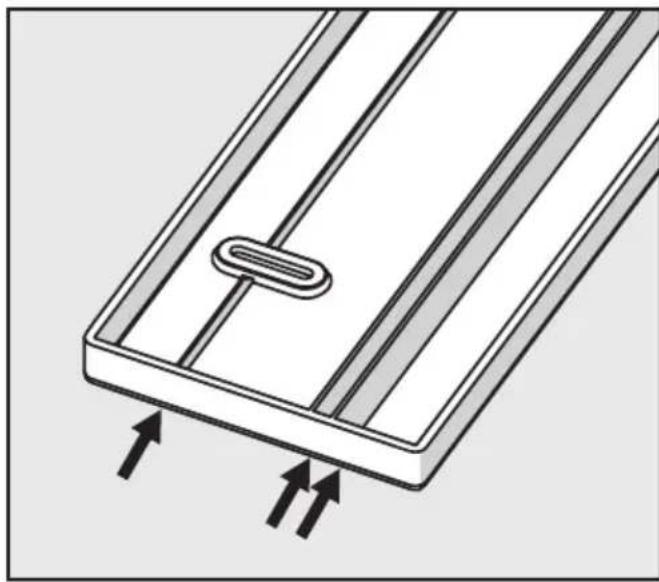

Die Sockelblende hat drei Schnittfugen.

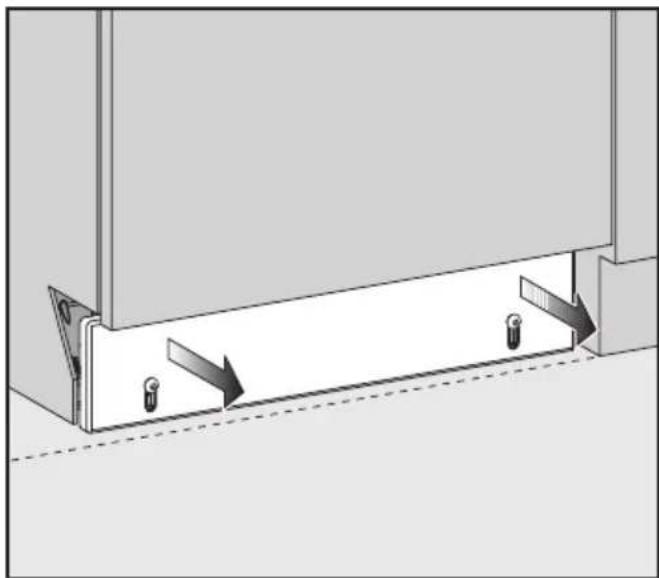

■ Sockelblende mit den Schnittfugen nach oben anschrauben (4x16 / TORX T20) und durch gleichmäßiges Herausziehen dem Sockelrücksprung der Küche anpassen.

Die Sockelblende lässt sich nicht zurückschieben. Sie muss abgeschraubt werden, damit die Arretierungsfedern zur Seite gedrückt und die Haltewinkel eingeschoben werden können.

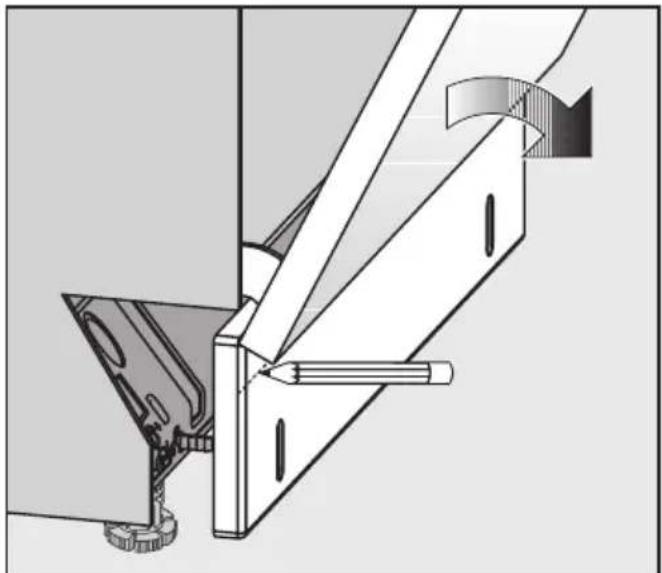

■ Öffnen Sie die Tür des Geschirrspülers vorsichtig so weit, bis die Unterkante der Geschirrspülertür an die Sockelblende stößt.
■ Legen Sie einen Bleistift waagerecht an die vordere Unterkante der Geschirrspülertür an, und ziehen Sie damit eine waagerechte Linie auf der Sockelblende entlang.
■ Schrauben Sie die Sockelblende ab.

■ Kürzen Sie die Sockelblende:

- entweder an dieser Linie mit einer Säge;

oder besser

- an einer der vorhandenen

Schnittfugen, falls diese dicht an der angezeichneten Linie liegt.

Die Sockelblende dann seitlich an der Fuge anschneiden und brechen.

■ Schrauben Sie die Sockelblende mit der Schnittkante nach oben wieder an die Haltewinkeln an.

Falls die Tür des Geschirrspülers sich jetzt nicht ohne weiteres öffnen lässt, müssen Sie die Sockelblende noch etwas kürzen.

Bitte beachten Sie die Anweisungen zum Anschließen des Geschirrspülers auf dem Montageplan und in der Gebrauchsanweisung!

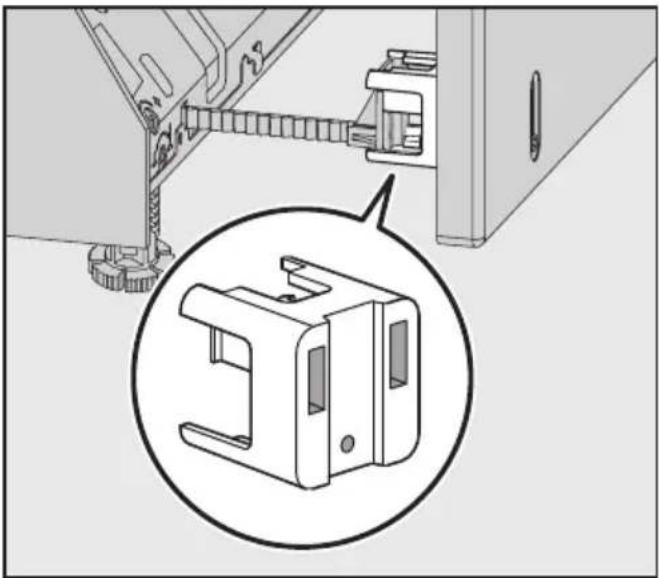

Sockeladapter (nur für Schweiz:)

Zwischen Haltewinkel und Sockelblende kann ein Distanzstück eingesetzt werden. Es passt die Sockelblende für Sockelrücksprünge der Küche weniger als 30 mm an.

60 cm brede modellen:

45 cm brede modellen:

Miele & Cie. KG, D-33325 Gütersloh

Telefon [phone] - Telefax (0 52 41) 89-20 90

Miele im Internet: http://www.miele.de
