BRUKSANVISNING EKS36161 AMICA

- ryby, mäso, hydina,

* Deze stap betreft alleen apparaten met twee ruimten, een koel- en een vriesruimte.80

Denhärkombineradekyl/frysenförenaranvändarvänlighetmedutmärktprestanda.Innan

produktenlämnadevårfabrikkontrolleradesdennogaavseendesäkerhetochfunktion.

Läsigenomanvändarmanualennogainnandubörjaranvändaprodukten.

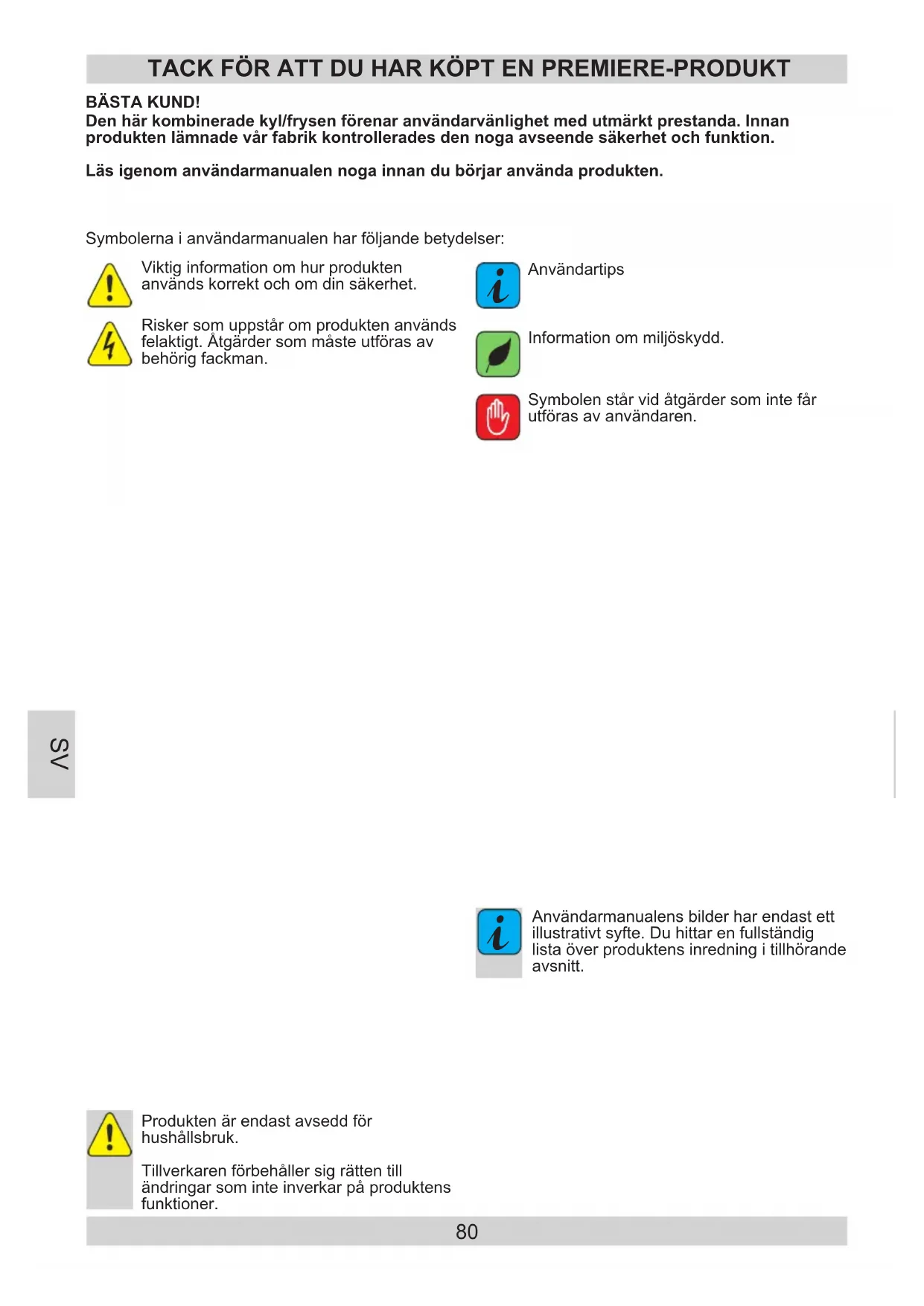

TACKFÖRATTDUHARKÖPTENPREMIERE-PRODUKT Symbolerna i användarmanualen har följande betydelser:

Symbolen står vid åtgärder som inte får

utföras av användaren.

Risker som uppstår om produkten används

felaktigt. Åtgärder som måste utföras av

Produkten är endast avsedd för

Tillverkaren förbehåller sig rätten till

ändringar som inte inverkar på produktens

Viktig information om hur produkten

används korrekt och om din säkerhet.

Information om miljöskydd.

Användarmanualens bilder har endast ett

illustrativt syfte. Du hittar en fullständig

lista över produktens inredning i tillhörande

SÄKERHETSANVISNINGAR

l Somliga av beskrivningarna i den

här användarmanualen är enhetliga

för olikatyperavprodukterföratt

kylalivsmedel(kylskåp,kyl/fryseller

frys). Information om produkttypen

nnsimedföljandetekniskadatablad.

l Tillverkarenansvararinteförskador

somuppstårpågrundavattinstruk-

tionernaimanualeninte har följts.

l Spara manualen för framti-

da bruk och lämna med den

om produkten byter ägare.

l Produkten får inte användas av per-

soner (gäller också barn) med fy-

sisk eller psykisk funktionsnedsätt-

ning, eller av personer som saknar

erfarenhet eller kunskap om den.

l Barnska inte använda produkten

utanuppsikt.Låt inte barn leka

medprodukten.De ska inte klättra

ilådornaeller gunga på dörren.

l Produkten fungerar korrekt i rum-

stemperatur (se tabellen med teknisk

specifikation). Den ska inte använ-

das i källare eller i ouppvärmda som-

marstugor under höst och vinter.

l Produkten får inte ställs upp, flyttas

eller bäras i dörrens handtag eller dras i

kondensorn på produktens baksida. Rör

heller inte vid inte kompressorenheten.

l Produkten ska inte lutas med än 40

grader från sin lodräta position när den

transporteras, yttas eller ställs på plats.

Om detta inträffar ska du inte sätta igång

produkten förrän tidigast 2 timmar efter

att den har ställts i sitt rätta läge (g. 2).

l Dra ut kontakten ur strömuttaget in-

nan produkten ska rengöras, skötas

eller repareras. Dra ute ut kontakten

i sladden,utan håll i själva kontakten.

l Om du hör knakande ljud från pro-

dukten beror de på att komponen-

terna utvidgas och dras samman

på grund av temperaturvariationer.

l Av säkerhetsskäl ska du aldrig själv

reparera produkten. Om personer

med otillräckliga kunskaper reparerar

produkten kan det orsaka allvarliga

faror för de som använder produkten.

l Vädra rummet där produkten ska stå

i några minuter (ett rum där en pro-

dukt som innehåller isobutan/R600a

ska stå måste vara minst 4 m3) för

att undvika skador på kylsystemet.

l Frys inte om livsmedel som re-

dan har hunnit tina delvis.

l Förvara inte flaskor och burkar,

i synnerhet sådana som innehåller

kolsyrade drycker, i frysdelen. Bur-

karna och flaskorna kan explodera.

l Stoppaintefrysta livsmedel (is-

sen, deras låga temperatur kan

orsakaallvarligaförfrysningsskador.

l Var aktsam om kylsystemet så att det

inte skadas genom att du punkterar

köldmedlets rör i förångaren eller bryter

av rören. Köldmedlet är lättantändligt.

Spola ögonen rikligt med vatten och

uppsök därefter omedelbart läkarvård

om du har fått köldmedel i ögonen.

l Om elsladden går sönder ska den ersättas

med en ny, som du köper i fackhandeln.

l Denhärprodukten är avsedd för

livsmedelsförvaringochfår intean-

vändasförandraändamål.

l Produktenskavaraheltavskiljdfrån

allströmtillförsel(dra ut kontakten

urströmuttaget)omduutförarbete

påden,som tillexempelrengöring,

Det antibakteriella systemet skyddar livs-

medel som förvaras i kylskåpet mot bak-

terier och mögel. Bakterier och mögel kan

orsaka obehaglig lukt och förkorta livsmed-

lets hållbarhet. Därmed förlänger det anti-

bakteriella systemet livsmedlens hållbarhet.

Kylskåpets packningar är gjorda av special-

tillverkat material som förhindrar att bak-

terier, mikroorganismer och mögel bildas.

INSTALLATIONOCHFÖRUTSÄTTNINGARFÖRANVÄNDNING

 Installationinnanduanvänderpro-

duktenförstagången

l Ta ut produkten ur förpackningen och ta

bort skyddstejpen från dörren och tillbe-

hören. Eventuella limrester kan tvättas

bort med ett milt diskmedel.

l Släng inte förpackningens delar av

polystyren. Om du senare behöver

transportera kyl/frysen packar du in den

i polystyrendelarna och skyddar den med

l Tvätta av kyl/frysens inre samt tillbe-

hören med diskmedel och ljummet vatten

och torka den med en torkduk.

l Ställ kyl/frysen i skugga på ett jämnt,

plant och stadigt underlag i ett torrt,

ventilerat utrymme och på avstånd från

värmekällor som ugn, spis, värmeele-

ment värmeledningsrör, varmvattenin-

l Produktens utsida kan vara skyddad

med skyddsfolie som ska tas bort.

l Försäkra dig om att produkten står

vågrätt genom att skruva fast de 2 ju-

sterbara fötterna längst fram (g. 3).

l Avståndet mellan produktens sida (dör-

rhängningssidan) och väggen så att

dörren ska kunna öppnas helt visas i g.

l Försäkra dig om att rummet är tillräckligt

ventilerat och att luften kan cirkulera fritt

på produktens alla sidor (g. 6).*

 Minstaavståndtillvärmekällor

- från elektriska, gas eller andra ugnar - 30

- från olje- eller koleldade ugnar - 300 mm,

- från inbyggda ugnar - 50 mm

Montera en lämplig isoleringsskiva om

ovanstående avstånd inte kan hållas.

l Kylens bakvägg, i synnerhet kondensorn

och andra komponenter till kylsystemet,

får inte beröra andra element som kan

skada dem (t.ex. värmeledningsrör och

l Det är förbjudet att ändra och modie-

ra någon del av produkten. Det är av

yttersta vikt att kapillärröret som syns i

kompressorns fördjupning inte skadas.

Röret får inte böjas, rätas ut eller vridas.

l Om användaren skadar kapillärröret

upphör garantin att gälla (g. 8).

l På vissa modeller ska handtaget

fästas på produkten. Du ska skruva

fast det med din egen skruvmejsel.

l Vi rekommenderar att du ställer tempera-

turreglaget på "OFF", eller ett annat läge

som avskiljer produkten från strömmen,

innan du sätter igång produkten (se

sidan med beskrivning av reglagen).

l Produkten ska anslutas till ett AC 230 V

50 Hz strömuttag. Uttaget måste vara

ordentligt monterat, vara jordat och ha

l Det är fastställt i lag att produkten måste

ha korrekt jordning. Tillverkaren övertar

inget ansvar för person eller sakskador

som kan uppstå på grund av att detta

l Använd inte adaptrar, grenuttag eller

tvåtrådiga förlängningssladdar. Om du

måste använda en förlängningssladd

ska den ha en skyddsring, bara ett uttag

samt vara VDE/GS-certierad.

l Om du använder en förlängningssladd

(med skyddsring och säkerhetscertikat)

måste uttaget vara på säkert avstånd

från vaskar och får inte placeras på

ställen där det kan rinna vatten eller

avloppsvatten på det.

l Se märkskylten som sitter på nedre de-

len av produktens insida för detaljerade

Avskiljafrånströmmen

l Säkerställ att det går lätt att avskilja

produkten från strömmen, antingen ge-

nom att dra ut kontakten ur strömuttaget

eller genom att stänga av den tvåpoliga

*Gäller inte för inbyggda produkter.

Du ändrar kyl/frysens temperatur genom att ändra reglagets läge.

• produkten avstängd - läge OFF/0

• maxtemperatur - läge 1

• optimal temperatur - läge 2-5

• mintemperatur - läge 6

Förvaraintelivsmedelikyl/fryseninnan

Temperaturifrysen/frysdelen

Ändra inte temperaturinställningarna utifrån årets årstidsväxlingar. En sensor känner av om rumstem-

peraturen höjs och kompressorn kommer då att stängas av automatiskt en längre tid för att upprätthålla

temperaturen i kyl/frysen.

Mindretemperaturvariationer

Mindre temperaturvariationer är helt normala och kan uppstå exempelvis om du stoppar in större mäng-

der rumstempererade eller varma livsmedel i kylen, eller om du har lämnat dörren öppen en längre

stund. Det har ingen inverkan på livsmedlens hållbarhet och temperaturen återgår snabbt till den instäl-

Bytaglödlampaiskåpet*

l Ställ reglaget på „OFF” och dra ut kontakten ur uttaget.

l Ta bort lamphöljet (g. 18).

l Ersätt glödlampan med en lampa som har identiska egenskaper som den som har förinstallerats på

fabriken (E14 sockel, 220-240 V, max 10 W, maximala dimensioner: diameter 26 mm, längd 55 mm).

l Sätt tillbaka lamphöljet.

Användintelampormedhögreellerlägreeffekt,utanendastsådanasommotsvarar

ovanståendespecikationer.

Glödlampanskainteanvändasförrumsbelysning.

* Gäller produkter som är fabrikstillverkade för glödlampor och vissa produkter med LED-lampor som

ANVÄNDNINGOCHFUNKTIONER Förvaralivsmedelikyl/frysen

Följnedanståenderekommendationerföratt

hållalivsmedlenfräscha.

lLivsmedel ska placeras på tallrikar, i burkar el-

ler packas in i matfolie. Fördela livsmedel jämnt

över de undre hyllorna.

lOm livsmedel berör bakväggen kan de frysa el-

lStäll inte in varma maträtter i kylen.

lLivsmedel som lätt tar åt sig smak, som smör,

mjölk, mjukost, och livsmedel med starka sma-

ker, som sk, rökt kött, lagrad hårdost, ska stäl-

las på hyllorna förpackade i matfolie eller i bur-

kar med tättslutande lock.

lGrönsaker som innehåller mycket vatten kom-

mer att orsaka kondens i grönsakslådorna. Det-

ta inverkar inte på kylens korrekta funktion.

lTorka av grönsaker noga innan du ställer dem i

lFör mycket fukt förkortar grönsakernas

hållbarhet, i synnerhet för bladgrönsaker.

lSkölj inte grönsakerna innan du ställer dem i

kylen. Vattnet sköljer av grönsakernas naturliga

skydd. Det är därför bättre att skölja grönsaker-

na strax innan de ska konsumeras.

lVi rekommenderar att du fyller livsmedel i

fryslådorna 1, 2, 3* upp till deras ordinarie kapa-

citet (g. 11a/11b).**

1. Förpackat livsmedel

3. Ordinarie kapacitet

lDu kan stapla livsmedelsförpackningarna på fry-

lDu kan fylla på livsmedel upp till 20-30 mm

utöver den ordinarie kapaciteten.**

lFör att öka frysens lastkapacitet och stapla li-

vsmedel på frysens hyllor upp till maxhöjden

kan du ta bort låda 1 0ch 2.*

lDu kan i princip frysa all slags livsmedel, utom

grönsaker som ska konsumeras råa, till exempel

lDu bör bara frysa in livsmedel av högsta kvalitet.

Dessa ska frysas i portionsförpackningar.

lLivsmedlen ska förpackas i material som är

luktlösa, luft- och vattentäta och som inte ab-

sorberar fett. Fryspåsar av plast, polyetylen och

aluminiumfolie är bäst att använda.

lFörpackningen ska vara tät och ligga an kring

livsmedlet. Använd inte glasburkar.

lLivsmedel som redan har frysts ska inte komma

i närheten av färsk, varm mat i rumstemperatur.

lVi råder dig att inte ställa in för mycket färska

livsmedel på en gång i frysen per dag (se tabellen

med teknisk specikation).

lFör att frysta livsmedel ska bibehålla bästa kvali-

tet ska du ytta livsmedel som nns i frysens mitt

så att de inte kommer i kontakt med livsmedel

som ännu inte hunnit frysa.

lVi rekommenderar att du flyttar redan frysta

livsmedel mot en sida, och sätter in de livsmedel

som ska frysas på motsatt sida så nära bakväg-

lAnvänd utrymmet som är märkt med (*/***) för

att frysa in livsmedel.

lTänkpåattfrysenstemperaturpåverkasav

era faktorer, inklusive rumstemperaturen

ochmängdenlivsmedelifrysen,huroftadu

öppnardörren,isbildningifrysenochtermo-

statensinställning.

lVänta1-2minutersåattundertrycketförsvin-

neromduintekanöppnadörrengenastefter

attduharstängtdenochförsökigen.

Livsmedlens hållbarhetstid i frysen beror på deras

kvalitet innan de frystes och på frysens inställda

temperatur. Se listan nedan hur länge du kan förva-

ra olika livsmedel om temperaturen är -18 grader

Förvara inte frysta livsmedel infrysningsfacket.

Iskuber kan frysas och förvaras i detta fack.***

* Gäller produkter med ett frysfack produktens

** Gäller produkter med ett frysfack (*/***)

*** Gäller inte produkter med ett frysfack som är

ANVÄNDAKYLSKÅPETEFFEKTIVT Praktiskatipsivardagen

l Ställ inte kylskåp och frysar bredvid värmeele-

ment, värmeäktar, kaminer eller i direkt solljus.

l Säkerställ att ventilationsöppningar inte är stäng-

da och torka ur dammet en eller två gånger om

l Välj rätt temperatur: 6 till 8grader i kylen och

-18grader i frysen räcker.

l Höj frysens temperatur om du åker på semester.

l Öppna inte kylen och frysen oftare än nödvän-

digt. Det underlättar om du vet vilka livsmedel

som förvaras och var du har ställt dem. Ställ

tillbaka överblivna livsmedel i kylen eller frysen

så fort som möjligt så att de inte blir för varma.

l Torka regelbundet av kylens insida med en duk

fuktad med milt diskmedel. Vitvaror som inte

avfrostas automatiskt måste avfrostas regelbun-

det. Isbildningen får inte vara tjockare än 10 mm.

l Håll gummilisten runt dörren ren, annars kan

den inte stängas ordentligt. Byt alltid skadad

Förklaringavstjärnorna

* Temperaturen är minst -6 grader; räcker för att

förvara frusna livsmedel i cirka en vecka. Lådor

och fack märkta med en stjärna brukade nnas

på (vanligtvis) billigare kylskåp.

** Livsmedel kan förvaras i -12 grader eller lägre

i 1-2 veckor utan smakförsämring. Inte lämpligt

*** Denna märkning används vanligen till förvaring

i -18 grader eller lägre. Kan även användas för

att frysa in upp till 1 kilo livsmedel.

**** Vitvaran kan förvara livsmedel i -18 grader eller

lägre och frysa in större mängder livsmedel.

Kylskåpetsförvaringszoner

l Kylskåpet har olika temperaturzoner på grund

av naturlig luftcirkulation inuti skåpet.

l Det kallaste området finns direkt ovanför

grönsakslådorna. Använd detta område för att

förvara ömtåliga livsmedel och livsmedel med

kort hållbarhet, tex

- Charkprodukter, färdigrätter

- Rätter eller bakverk som innehåller ägg och

- Förpackade grönsaker eller livsmedel vars

etikett anger att de ska förvaras i en temperatur

l Det varmaste området är i dörrens övre del.

Använd denna del för att förvara smör och ost.

Livsmedelsominteskaförvarasikylskåp

l All mat lämpar sig inte för förvaring i kylskåp, i

- Frukt och grönsaker som är känsliga mot kyla,

som bananer, avokado, papaya, passionsfrukt,

auberginer, paprikor, tomater och slanggurkor.

Exempelpålivsmedelsförvaring–seg.12.

AVFROSTNING,RENGÖRINGOCHSKÖTSEL

l Använd inte avfrostningsspray. Den kan orsa-

ka att en explosiv blandning bildas, innehålla

lösningsmedel som skadar skåpens plastdelar

och till och med vara hälsofarlig.

l Försäkra dig om att tvättvattnet inte rinner in i

förångarens behållare genom tömningsöppnin-

l Hela skåpet, utom dörrlisten, ska tvättas av med

ett milt diskmedel. Dörrlisten ska tvättas av med

vatten och torkas torr.

l Tvätta av alla tillbehör (grönsakslådor, dörrhyllor,

Avskiljskåpetfrånströmmengenomatt

drautkontaktenuruttagetellergenomatt

slåifrånsäkringeninnandurengördet.

Setillattvatteninteträngerinikontroll-

panelenellerilampan.

Tautochsättainhyllor

Dra ut hyllan och skjut sedan in den så långt som

möjligt så att dess fäste passar in i skenan (g. 15).

Tautochsättaindörrhyllan

Lyft dörrhyllan, ta ut den och sätt tillbaka den i rätt

läge uppifrån (g. 16).

Dufårunderingaförhållandenställaett

elektrisktelement,envärmeäkteller

Inga delar av produkten får rengöras med lösning-

smedel eller starka, repande rengöringsmedel

(t.ex. skurpulver, rengöringskrämer)! Använd bara

milt diskmedel och en mjuk putsduk. Använd inte

l Vi rekommenderar att du frostar av frysen i

samband med att du tvättar av den.

l Om det samlas för mycket is i frysen försämras

fryskapaciteten och energiförbrukningen stiger.

l Frosta av frysen minst en eller två gånger om

året. Om isbildningen är stor måste frysen frostas

l Om du har livsmedel i frysen ställer du reglaget

i maxläget cirka 4 timmar innan du har täkt

frosta av den. Då kan du förvara livsmedlen i

rumstemperatur en längre tid.

l Ta ut livsmedlen ur frysen, lägg dem i en lämplig

behållare, slå om flera lager papper samt en filt

och ställ i ett svalt utrymme.

l Avfrostningen bör ta så kort tid som möjligt. Om

livsmedlen står i rumstemperatur en längre tid

förkortas deras hållbarhetstid.

Görsåhärförattfrostaavfrysen:**

l Stäng av produkten med kontrollpanelen eller

genom att dra ut kontakten.

l Öppna dörren och töm frysen på livsmedel.

l Avhängigt av utförandet drar du ut dränering-

sröret i frysens botten och placerar ett lämpligt

l Lämna dörren öppen, då sker avfrostningen

snabbare. Du kan även ställa en kastrull med

varmt (inte kokande) vatten inuti frysen.

l Tvätta frysen inuti och torka den torr.

l Sätt på frysen enligt anvisningarna i manualens

tillämpliga avsnitt.

l Is bildas inuti kylskåpet. Det frostas av auto-

matiskt. Under avfrostningen kan kondensatet,

som innehåller smuts, göra att det blir stopp i

öppningen. Om det inträffar tar du försiktigt bort

smutsen med rengöringstappen (fig. 13).

l Skåpet arbetar i cykler: det kyler då bildas is på

bakväggen) och frostar av (vatten rinner ner för

** Gäller produkter med ett frysfack (*/***) Gäller

inte produkter med ett frostfritt system.

*** Gäller produkter med ett kylfack Gäller inte

produkter med ett frostfritt system.

**** Gäller produkter med ett frostfritt system

Automatiskavfrostningavkylen****

Kylskåpet är utrustat med en automatisk avfrost-

ningsfunktion. Trots detta kan is bildas på

kylskåpets bakvägg. Detta händer i allmänhet om

för stor mängd livsmedel förvaras i kylen på en

Automatiskavfrostningavkylen****

Frysen är utrustad med en automatisk avfrost-

ningsfunktion. Livsmedlet är fryses av den kalla,

cirkulerande luften och fukten i frysen töms ut. Det

innebär att ingen is bildas i frysen och att livsme-

dlen inte fryser fast i varandra.

Tvättakylenochfrysen

Vi rekommenderar att du tvättar av kylen och

frysen inuti minst en gång om året. Det förhindrar

att bakterier bildas och dålig lukt uppstår. Stäng

av skåpet med knappen (1), töm ut livsmedlet

ur skåpen och tvätta av skåpen inuti med vatten

och ett milt diskmedel. Torka sedan torrt med en

FELSÖKNING Problem Möjligaorsaker Åtgärd

Strömtillförseln är avbruten.

- Kontrollera att kontakten sitter fast ordentligt i

- Kontrollera att elsladden inte är skadad.

- Kontrollera att det nns spänning i uttaget ge-

nom att ansluta en annan kontakt, till exempel till

- Kontrollera att skåpet är tillslaget genom att

ställa termostaten i ett läge över 0.

Glödlampan sitter löst eller är trasig

(endast för skåp med glödlampor).

- Skruva fast lampan eller byt den (se avsnittet

"Byta glödlampa i skåpet").

tillräckligt låg eller

Reglaget är inte rätt inställt. - Ställ reglaget i ett högre läge.

Rumstemperaturen är högre eller lägre

än det temperaturområde som anges den

tekniska specikationen.

- Skåpet är konstruerat för att fungera inom det

temperaturområde som anges den tekniska

Skåpet står i solljus eller nära värme-

- Flytta skåpet till ett svalare ställe. Följ anvisnin-

För stor mängd varma livsmedel har satts

- Vänta 72 timmar tills livsmedlen är kalla (fryser)

och den önskvärda temperaturen i frysen har

Inre luftcirkulation är blockerad.

- Ställ livsmedel och förvaringsburkar så att de

inte berör kylens bakvägg.

Luftcirkulationen bakom skåpet är bloc-

- Flytta skåpet minst 30 mm från väggen.

Kyl/frysens dörr öppnas för ofta och/eller

lämnas öppen för länge.

- Öppna inte dörren så ofta och/eller förkorta tiden

Dörren kan inte stängas helt.

- Ställ livsmedel och förvaringsburkar på så sätt

att de inte hindrar att dörrens stängs.

Kompressorn sätter igång för sällan.

- Kontrollera om rumstemperaturen är lägre än

Dörrlisten är felaktigt insatt. - Tryck in dörrlisten.

Reglaget är inte rätt inställt. - Ställ reglaget i ett lägre läge.

Se "Temperaturen i skåpet är inte tillräc-

kligt låg" för beskrivning av andra möjliga

Se "Temperaturen i skåpet är inte tillräckligt låg"

för beskrivning av andra möjliga åtgärder.

i skåpets lägre del.

Stopp i vattentömningsöppningen (bero-

- Rengör öppningen (se användarmanualens

kapitel "Frosta av kylen").

Inre luftcirkulation är blockerad.

- Ställ livsmedel och förvaringsburkar så att de

inte berör kylens bakvägg.

Skåpet står inte korrekt. - Justera skåpet så det är vågrätt.

Skåpet berör möbler och/eller andra

- Ställ skåpet på en plats med tillräckligt fritt

Kylen avger vissa ljud under normal användning. Dessa inverkar inte på skåpets korrekta funktioner.

Ljussomlättkanförhindras:

lLjud beroende på att skåpet inte står vågrätt - rätta till läget med de justerbara fötterna framtill. Alternativt kan du

lägga en stoppning av något mjukt material under bakhjulen, i synnerhet om skåpet står på klinkers.

lSkåpet berör intillstående möbler - ytta kylskåpet en liten bit bort.

lLådor eller hyllor knakar - ta ut och sätt tillbaka lådan eller hyllan.

lKlirrande ljud från askor - öka avståndet mellan askorna.

De ljud som hörs under normal användning orsakas i huvudsak av termostatens, kompressorns (sätter igång) och

kylsystemets (termisk expansion och sammandragning av kylaren p.g.a. köldmedlets öde) funktioner.

MILJÖSKYDD Skyddavozonlagret

Vi har använt köld- och

skummedel som är 100

% fria från kloruorkarbo-

ner och uorkolväten vid

tillverkningen av produkten.

Därmed bidrar vi till att

skydda ozonlagret och

förhindrar att växthuseffek-

ten ökar. Därtill bidrar vår

innovativa teknik och miljövänliga isolering till att

sänka energiförbrukningen.

Återvinnaförpackningen

Våra förpackningar är gjorda

av miljövänliga material som

lYtterförpackningen är gjord av kartong/folie.

lKloruorkarbon-fritt polystyrenskum (PS).

lFolie och påsar av polyetylen (PE).

AVFALLSHANTERA/SKROTAPRODUK-

TEN När produkten är uttjänt

ska du först skära av

anslutningssladden innan

du skrotar den. Ta även

bort produktens lås eller

gör den oanvändbar på

annat sätt så att den inte

utgör någon fara för barn

medan den förvaras inför skrotningen.

Produkten är märkt med en överkorsad

soptunna i enlighet med det europeiska di-

rektivet 2002/96/EG. Märkningen anger att

produkten inte får kastas i hushållssoporna

när den inte längre används. Användaren

måste lämna in produkten till en sopsta-

tion. Den lokala sopstationen, affärer och

kommunala organ utgör ett system som

gör det möjligt att avfallshantera produkten

på ett lämpligt sätt.

När uttjänt elektrisk och elektronisk

utrustning hanteras korrekt bidrar det till att

minska hälso- och miljörisker som orsakas

av farliga ämnen och olämplig förvaring

och hantering av sådan utrustning.

TILLÅTETTEMPERATUROMRÅDE Tillåtettemperaturområde

SN från +10°C till +32°C N från +16°C till +32°C ST från +16°C till +38°C T från +16°C till +43°C Information om tillåtet temperaturområde nns på skåpets märkskylt. Det anger vid vilken rumstemperatur skåpet

fungerar optimalt (korrekt).

Försäkranomöverensstämmelse

Tillverkaren förklarar härmed att denna produkt uppfyller kraven i följande europeiska direktiv:

l Lågspänningsdirektivet 2006/95/EG,

l EMC-direktivet 2004/108/EG,

l Ekodesigndirektivet 2009/125/EG

och har därmed märkts med symbolen samt erhållit en försäkran om överensstämmelse som nns

tillgänglig för marknadsreglerande organ.

GARANTIOCHSERVICE Garanti

Garantin gäller enligt informationen på garantibeviset.

Tillverkaren ansvarar inte för någon skada som orsakas av att produkten har använts på ett felaktigt sätt.

ÄNDRASIDANFÖRDÖRRENSHÄNGNING-FIG20

1. Dra ut kontakten och töm skåpet på livsmedel innan du ändar dörrens hängning.

2. Använd en skruvmejsel för att lirka loss och ta av gångjärnens hätta.

3. Håll i dörren och ta av dörrens övre gångjärn med en stjärnskruvmejsel (g. 2).

4. Håll i den övre dörren och ta av dörrens mellersta gångjärn med en stjärnskruvmejsel*

5. Ställ dörren åt sidan på ett säkert ställe.

6. Luta skåpet (max. 40 grader) så att du kommer åt det undre gångjärnet (g. 3).

7. Ta bort det undre gångjärnet med en stjärnskruvmejsel.

8. Fäst det undre gångjärnet på motsatt sida (g. 4).

9. Ställ dörren så att det undre gångjärnets stift är i linje med rätt hål i det lägre dörrfästet.

10. Fäst det mellersta gångjärnet på skåpets motsatta sida så att det mellersta gångjärnets undre

stift är i linje med rätt hål på det övre dörrfästet. Ställ sedan den andra dörren så att det mellersta

gångjärnets övre stift är i linje med rätt hål i det lägre dörrfästet.*

11. Fäst det övre gångjärnet så att dess stift är i linje med rätt hål i det övre dörrfästet.* (g. 5).

12. Kontrollera att dörrarna är korrekt justerade till skåpet.

13. Sätt tillbaka gångjärnens hättor.

14. Sätt igång skåpet enligt anvisningarna i tillämpligt avsnitt av manualen.

* Åtgärden avser kombinerade kyl/frysar.

1 Fryskammare (LTC) 6 Medelstor dörrhylla

2 Kontrollpanel 7 Stor dörrhylla

3 Glashylla 8 Äggbricka

4 Glashylla ovanför grönsakslåda 9 Rengöringstapp

Glashylla ovanför grönsakslåda 1

Medelstor dörrhylla 2

Belysningstyp Glödlampa
