BRUKSANVISNING SKS51200S0 AEG

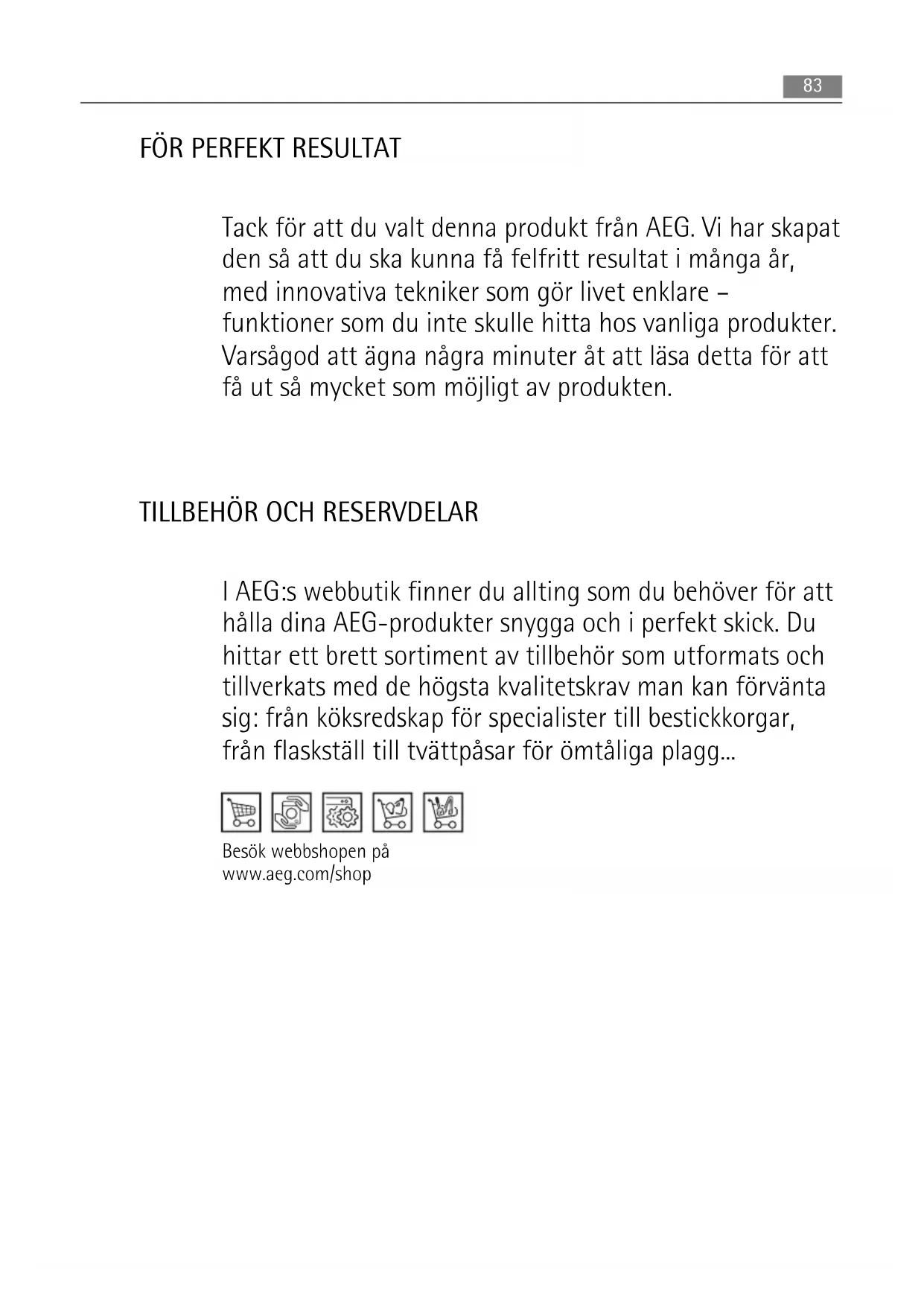

I AEG:s webbutik finner du allting som du behöver för att hålla dina AEG-produkter snygga och i perfekt skick. Du hittar ett brett sortiment av tillbehör som utformats och tillverkats med de högsta kvalitetskrav man kan förvänta sig: från köksredskap för specialister till bestickkorgar, från flaskställ till tvättpåsar för ömtåliga plagg... Besök webbshopen på www.aeg.com/shop 83INNEHÅLL 85 Säkerhetsinformation 87 Användning 88 Daglig användning 89 När maskinen används första gången 89 Råd och tips 89 Skötsel och rengöring 91 Om maskinen inte fungerar 93 Tekniska data 93 Installation 99 Buller 101 Miljöskydd Följande symboler används i denna bruksanvisning: Viktig information för din personliga säkerhet och information om hur skador undviks på apparaten. Allmän information och tips Miljöinformation Med reservation för ändringar 84 InnehållSÄKERHETSINFORMATION För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, in- nan du installerar och använder produkten första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder produkten har god kännedom om dess skötsel och skyddsanordningar. Spara denna bruksanvisning och se till att den följer med produkten om den flyttas eller säljs, så att alla som använder produkten får korrekt säker- hetsinformation och information om hur den skall skötas. För att minimera risken för skador på person och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts. Säkerhet för barn och handikappade

• Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet. Barn bör alltid övervakas när de använder produkten för att säkerställa att de inte leker med den.

• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.

• När du skall kassera produkten: koppla loss den från eluttaget och klipp av nätkabeln (så nära produkten som möjligt) och demontera dörrarna så att lekande barn inte utsätts för elektriska stötar eller löper risk att bli innestängda.

• Om denna produkt, som har magnetiska dörrtätningar, skall ersätta en äldre produkt som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäderspärren obrukbar in- nan du kasserar den gamla produkten. Då finns det ingen risk att produkten blir en döds- fälla för barn. Allmän säkerhet VARNING Se till att ventilationsöppningarna inte blockeras i produktens hölje eller i inbyggnadsut- rymmet.

• Produkten är avsedd för förvaring av matvaror och/eller drycker i ett normalt hushåll en- ligt beskrivning i denna bruksanvisning.

• Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen.

• Använd inga andra elektriska apparater inne i produkten, (t.ex. en glassmaskin), såvida de inte har godkänts för detta ändamål av tillverkaren.

• Var noga med att inte skada kylkretsen.

• I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig naturgas, men den är dock brandfarlig. Se till att inga komponenter i kylkretsen skadas under transport och installation av pro- dukten. Om kylkretsen skadas: Säkerhetsinformation 85– undvik att komma nära öppen eld och antändande källor – ventilera noga rummet där produkten står

• Det är farligt att ändra specifikationerna eller att försöka modifiera denna produkt på något sätt. En skadad nätkabel kan orsaka kortslutning, brand och/eller elektriska stötar. VARNING Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får endast bytas ut av en certifie- rad serviceagent eller annan kvalificerad servicepersonal för att undvika fara.

1. Nätkabeln får inte förlängas.

2. Se till att stickkontakten inte kläms eller skadas av produktens baksida. En skadad

stickkontakt kan överhettas och orsaka brand.

3. Se till att stickkontakten är åtkomlig när produkten har installerats.

4. Dra inte i nätkabeln.

5. Sätt inte i stickkontakten om eluttaget sitter löst. Risk för elektriska stötar eller brand

Produkten får inte användas utan att innerbelysningens lampskydd sitter på plats 18) över den inre belysningen.

• Denna produkt är tung. Var försiktig när du flyttar den.

• Plocka inte ut matvaror från frysfacket, och ta inte i dem, med våta eller fuktiga händer eftersom detta kan leda till skador på huden eller frost-/frysskador.

• Se till att produkten inte exponeras för direkt solsken under långa perioder.

Lamporna 19) som används i den här produkten är speciallampor som endast är avsedda för användning i produkten. De lämpar sig inte som rumsbelysning. Daglig användning

• Ställ inte heta kärl på produktens plastdelar.

• Förvara inte brandfarliga gaser eller vätskor i produkten eftersom de kan explodera.

• Följ rekommendationerna om förvaring från produktens tillverkare noga. Se relevanta anvisningar. Skötsel och rengöring

• Stäng av produkten och dra ut stickkontakten ur eluttaget före underhåll.

• Rengör inte produkten med metallföremål.

• Kontrollera regelbundet kylens tömning av avfrostat vatten. Rengör vid behov tömnings- kanalen. Om tömningskanalen täpps igen samlas vatten på produktens botten. Installation För den elektriska anslutningen, följ noga anvisningarna i respektive avsnitt.

• Packa upp produkten och kontrollera att den inte har några utvändiga skador. Anslut inte produkten om den är skadad på något sätt. Rapportera omedelbart eventuella ska- dor till din återförsäljare, och spara i så fall förpackningsmaterialet.

18) Om produkten har ett lampskydd.

19) Om produkten har en lampa.

86 Säkerhetsinformation• Vi rekommenderar att du väntar minst fyra timmar innan du nätansluter produkten så att oljan kan rinna tillbaka i kompressorn.

• Tillräcklig luftcirkulation måste säkerställas runt produkten, annars överhettas den. För att erhålla tillräcklig ventilation, följ instruktionerna som är relevanta för installationen.

• När så är möjligt bör produktens baksida vara vänd mot en vägg för att undvika risken för brännskador genom kontakt med produktens varma delar (kompressor, kondensor).

• Produkten får inte placeras nära värmeelement eller spisar.

• Säkerställ att elkontakten är åtkomlig efter installation av produkten.

Produkten får endast anslutas till ett dricksvattenssystem. 20) Service

• Allt arbete avseende elektricitet som krävs för att utföra service på produkten skall utfö- ras av en behörig elektriker eller annan kompetent person.

• Service på denna produkt får endast utföras av en auktoriserad serviceverkstad. Endast originaldelar får användas. Miljöskydd Denna produkt innehåller inte, varken i kylkretsen eller i isolationsmaterialen, någon gas som kan skada ozonlagret. Produkten får inte kasseras tillsammans med det vanliga hus- hållsavfallet. Isolationsmaterialet innehåller brandfarliga gaser: Produkten skall därför kas- seras enligt tillämpliga bestämmelser som kan erhållas från de lokala myndigheterna. Und- vik att skada kylenheten, särskilt på baksidan nära kondensorn. Material i denna produkt som är märkta med symbolen kan återvinnas. ANVÄNDNING Sätta på produkten Sätt i stickkontakten i eluttaget. Vrid temperaturreglaget medurs till en medelhög inställning. Stänga av produkten För att stänga av produkten, vrid temperaturreglaget till "O"-läget. Temperaturreglering Temperaturen regleras automatiskt. Gör på följande sätt för att reglera produkten:

• vrid temperaturreglaget mot de låga inställningarna för att erhålla låga kylnivåer.

• vrid temperaturreglaget mot de höga inställningarna för att erhålla höga kylnivåer. En medelhög inställning är i regel bäst. Den exakta inställningen bör dock väljas med hänsyn till att temperaturen inne i produkten beror på:

20) Om produkten har en vattenanslutning.

Användning 87• hur ofta dörren öppnas

• mängden matvaror som förvaras

• produktens placering. Om produkten är inställd på en låg temperatur, och omgivningstemperatuen är hög eller produkten är full med matvaror, kan kompressorn arbeta kontinuerligt och medföra att frost bildas på den bakre väggen. I detta fall måste temperaturreglaget ställas in på en hög- re temperatur för att möjliggöra automatisk avfrostning och därigenom också sänka ener- giförbrukningen.

Detta kylskåp säljs i Frankrike. Enligt gällande bestämmelser i detta land måste kylskåpet förses med en speciell anordning (se bild) som placeras i det nedre facket för att indikera den kallaste zonen i kylskåpet. Flyttbara hyllor Väggarna i kylen är försedda med ett antal skenor så att hyllorna kan placeras enligt önskemål. Placering av dörrhyllorna För att kunna förvara matförpackningar i olika storlekar kan dörrhyllorna placeras på olika nivåer. 88 Daglig användningNÄR MASKINEN ANVÄNDS FÖRSTA GÅNGEN Invändig rengöring Innan du använder produkten första gången, rengör dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga. Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar yt- finishen.

• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.

• Om omgivningstemperatuen är hög, och temperaturreglaget är inställt på en hög tempe- ratur och produkten är full med matvaror, kan kompressorn arbeta kontinuerligt och medföra att frost eller is bildas på evaporatorn. Om detta inträffar, ställ in temperatur- reglaget på en lägre temperatur för att möjliggöra automatisk avfrostning och därige- nom också sänka energiförbrukningen. Tips om kylning av färska livsmedel För att erhålla bästa resultat:

• förvara inte varm mat eller avdunstande vätskor i kylskåpet

• täck över eller förpacka maten, särskilt om den har en stark smak

• placera mat så att luft kan cirkulera fritt omkring den Tips om kylning Praktiska råd: Kött (alla typer): lägg i plastpåsar och placera på glashyllan ovanför grönsakslådan. Av säkerhetsskäl bör kött förvaras på detta sätt i högst två dygn. Tillagad mat och kalla rätter: dessa bör täckas över och kan placeras på valfri hylla. Frukt och grönsaker: skölj av och rengör noga och lägg i den speciella grönsakslådan (eller lådorna i förekommande fall). Smör och ost: dessa produkter bör läggas i särskilda, lufttäta behållare eller förpackas i alu- miniumfolie eller plastpåsar för att evakuera så mycket luft som möjligt. Mjölkflaskor: dessa bör ha kapsyl och förvaras lämpligen i dörrens flaskställ. Bananer, potatis och lökar som inte är förpackade bör inte förvaras i kylskåpet.

SKÖTSEL OCH RENGÖRING

FÖRSIKTIGHET Koppla loss produkten från eluttaget innan du utför någon form av underhåll. Kylenheten i denna produkt innehåller kolväten: underhåll och påfyllning får därför endast utföras av en auktoriserad servicetekniker. När maskinen används första gången 89Regelbunden rengöring Utrustningen måste rengöras med jämna mellanrum:

• rengör produkten insida och alla tillbehör med ljummet vatten och en liten mängd neut- ral såpa.

• inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.

• skölj och torka noga. Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten. Använd aldrig skarpa rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra produkten invändigt eftersom sådana produkter skadar ytfi- nishen och efterlämnar en stark lukt. Rengör kondensorn (svart galler) och kompressorn på produktens baksida med en borste. Detta förbättrar produktens prestanda och bidrar till en lägre energiförbrukning. Var försiktig så att du inte skadar kylsystemet. Många produkter för rengöring av köksytor innehåller kemikalier som kan skada plastkom- ponenterna i produkten. Vi rekommenderar därför att produktens ytterhölje endast rengörs med varmt vatten och ett milt diskmedel. Anslut produkten till eluttaget igen efter rengöringen. Avfrostning av kylskåpet Frost avlägsnas automatiskt från evaporatorn i kylutrymmet varje gång kompressorn stan- nar under normal användning. Det avfrostade vattnet töms ut via en ränna i en särskild behållare som sitter ovanför kompressorn på kylskåpets baksida, där vattnet avdunstar. Det är viktigt att regelbundet rengöra avfrost- ningsvattnets tömningshål i mitten av kylskåpsut- rymmet för att undvika att vattnet rinner över och droppar ned på matvarorna. Använd medföl- jande specialverktyg som redan sitter i tömnings- hålet. Långa uppehåll Följ nedanstående anvisningar om produkten inte skall användas under en längre tidspe- riod:

• koppla loss produkten från eluttaget

• plocka ur alla matvaror 90 Skötsel och rengöring• avfrosta 21) och rengör produkten och alla tillbehör

• Låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas. Om produkten lämnas påslagen, be någon titta till den då och då så att inte matvarorna i den förstörs i händelse av strömavbrott.

OM MASKINEN INTE FUNGERAR

VARNING Koppla loss kylskåpet från eluttaget innan du utför felsökning. Endast en behörig elektriker eller annan kompetent person får utföra felsökning som inte beskrivs i denna bruksanvisning. Kylskåpet avger vissa ljud under normal användning (kompressor, cirkulation av köldmedel). Problem Möjlig orsak Åtgärd Produkten fungerar inte. Belysningen fungerar inte. Produkten är avstängd. Sätt på produkten. Stickkontakten sitter inte or- dentligt i eluttaget. Sätt i stickkontakten ordentligt i eluttaget. Produkten får ingen ström. Elut- taget är strömlöst. Anslut en annan elektrisk apparat till eluttaget för att kontrollera. Kontakta en behörig elektriker. Belysningen fungerar inte. Lampan är i standby-läge. Stäng och öppna dörren. Glödlampan är trasig. Se avsnittet "Byte av glödlam- pan". Kompressorn arbetar hela tiden. Temperaturen är felinställd. Ställ in en högre temperatur. Dörren är inte stängd ordentligt. Se avsnittet "Stängning av dör- ren". Dörren har öppnats för ofta. Låt inte dörren stå öppen längre tid än nödvändigt. Matvarornas temperatur är för hög. Låt matvarornas temperatur sjun- ka till rumstemperatur innan du lägger in dem för förvaring. Rumstemperaturen är för hög. Sänk rumstemperaturen. Vatten rinner på den bakre väggen i kylskåpet. Under den automatiska avfrost- ningen tinar frost på den bakre väggen. Detta är normalt. Vatten rinner inne i kyl- skåpet. Vattenutloppet är igentäppt. Rengör vattenutloppet. Matvaror hindrar vattnet från att rinna till vattenuppsamlaren. Kontrollera att inga matvaror har kontakt med den bakre väggen.

Om maskinen inte fungerar 91Problem Möjlig orsak Åtgärd Vatten rinner på golvet. Smältvattnet rinner inte genom utloppet till avdunstningsbrick- an ovanför kompressorn. Anslut smältvattenutloppet till avdunstningsbrickan. Temperaturen i produkten är för låg. Temperaturen är felinställd. Ställ in en högre temperatur. Temperaturen i produkten är för hög. Temperaturen är felinställd. Ställ in en lägre temperatur. Dörren är inte stängd ordentligt. Se avsnittet "Stängning av dör- ren". Matvarornas temperatur är för hög. Låt matvarornas temperatur sjun- ka till rumstemperatur innan du lägger in dem för förvaring. Många matvaror har samtidigt lagts in för förvaring. Lägg in färre matvaror samtidigt för förvaring. Det cirkulerar ingen kalluft i produkten. Se till att kalluft kan cirkulera i produkten. Byte av glödlampan

1. Koppla bort produkten från eluttaget.

2. Lossa skruven från lampglaset.

3. Avlägsna lampglaset (se figur).

4. Byt den använda lampan mot en ny lam-

pa med samma effekt och som är special- tillverkad för produkten. (max. effekt ang- es på lampglaset).

5. Sätt tillbaka lampglaset på plats.

8. Öppna dörren. Kontrollera att belysningen

tänds. Stängning av dörren

1. Rengör dörrtätningarna.

2. Justera dörren vid behov. Se avsnittet "Installation".

3. Byt vid behov ut defekta dörrtätningar. Kontakta vår lokala serviceavdelning.

92 Om maskinen inte fungerarTEKNISKA DATA Inbyggnadsmått Höjd 1225 mm Vikt 560 mm Djup 550 mm Nätspänning 230-240 V Frekvens 50 Hz Den tekniska informationen anges på typskylten som sitter till vänster inne i produkten samt på energietiketten. INSTALLATION Placering VARNING Om du kasserar ett gammalt kylskåp som har ett lås eller spärr i dörren måste du göra låsa- nordningen obrukbar för att förhindra att barn blir instängda i kylskåpet. När kylskåpet har installerats skall stickkontakten vara åtkomlig. Installera kylskåpet på en plats där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten: Klimatklass Omgivningstemperatur SN +10 till +32 °C N +16 till +32 °C ST +16 till +38 °C T +16 till +43 °C Elektrisk anslutning Kontrollera före anslutning till ett eluttag att nätspänningen och nätfrekvensen överens- stämmer med de värden som anges på typskylten. Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ända- mål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser. Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts. Denna produkt uppfyller kraven enligt EG-direktiven för CE-märkning. Tekniska data 93Omhängning av dörrar Produktens dörrar öppnas åt höger. Om du vill öppna dörrarna åt vänster, utför följande steg innan du installerar produkten:

1. Lossa och avlägsna den övre sprinten.

3. Ta bort distanshållaren.

1. Dra åt den nedre sprinten.

4. Dra åt den övre sprinten.

Ventilationskrav Luftflödet bakom kylskåpet måste vara tillräckligt. Installation av produkten FÖRSIKTIGHET Se till att nätkabeln kan röra sig fritt. 50 mm min. 200 cm

94 InstallationUtför följande steg:

1. Sätt fast den självhäftande tätningslis-

ten på produkten såsom visas i figuren

2. Installera produkten i nischen.

Tryck produkten i pilens riktning (1) tills den övre täcklisten stoppar mot köks- skåpet. Tryck produkten i pilens riktning (2) mot skåpet på motsatta sidan av gångjärnet.

3. Justera produkten i nischen.

Kontrollera att avståndet mellan pro- dukten och köksskåpets framkant är 44 mm. Det nedre gångjärnet (i påsen med till- behör) ser till att avståndet mellan pro- dukten och köksskåpet blir korrekt. Kontrollera att avståndet mellan pro- dukten och köksskåpet är 4 mm. Öppna luckan. Sätt det nedre gångjärnet på plats.

5. Ta bort rätt del från gångjärnstäckning-

en (E) Ta bort DX-delen vid högergån- gjärn, och SX-delen i det motsatta fallet

6. Sätt fast kåporna (C och D) på de utstå-

ende kanterna och i gångjärnshålen. Montera gångjärnstäckningarna (E) på gångjärnen.

96 Installation7. Klipp isär delarna (Ha), (Hb), (Hc) och (Hd).

Installation 9710. Öppna produktens dörrar och köks- skåpsdörren i en 90° vinkel. Sätt in den lilla fyrkantiga delen (Hb) i skenan (Ha). För ihop produktens dörrar och köks- skåpsdörren och markera hålen.

11. Ta bort stöden och markera ett avstånd

på 8 mm från dörrens ytterkant där den lilla spiken skall passa in (K)

12. Sätt tillbaka den lilla fyrkantiga delen på

skenan igen och fixera den med de med- följande skruvarna. Rikta in köksskåpsdörren och produktens dörrar mot varandra genom att justera del (Hb).

98 Installation13. Tryck fast del (Hd) på del (Hb).Kontrollera slutligen följande:• Alla skruvar är åtdragna.• Tätningslisten sitter fast ordentligt på skå- pet.

• Dörren öppnar och stänger ordentligt. BULLER Vissa ljud hörs under normal användning (kompressor, cirkulation av köldmedel).BRRR!HISSS! CLICK! BLUBB!CRACK!SSSRRR!

Buller 99BRRR! BRRR! BLUBB!BLUBB! HISSS! HISSS! SSSRRR! SSSRRR! 100 BullerCRACK! CRACK! MILJÖSKYDD Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan. Miljöskydd 101102103www.aeg.com/shop 222350706-A-062011
