BEDIENUNGSANLEITUNG SKS51200S0 AEG

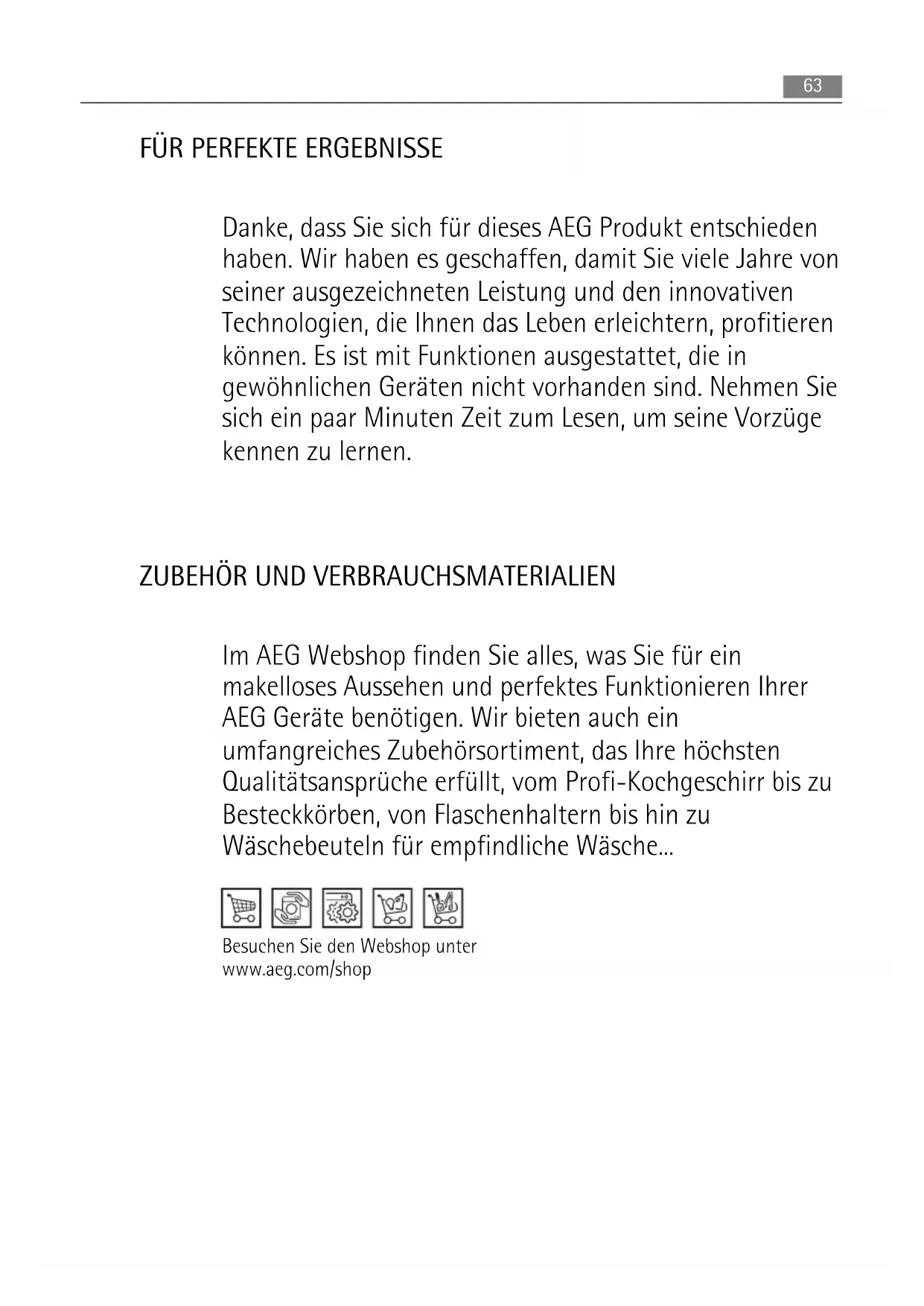

Im AEG Webshop finden Sie alles, was Sie für ein makelloses Aussehen und perfektes Funktionieren Ihrer AEG Geräte benötigen. Wir bieten auch ein umfangreiches Zubehörsortiment, das Ihre höchsten Qualitätsansprüche erfüllt, vom Profi-Kochgeschirr bis zu Besteckkörben, von Flaschenhaltern bis hin zu Wäschebeuteln für empfindliche Wäsche... Besuchen Sie den Webshop unter www.aeg.com/shop 63INHALT 65 Sicherheitshinweise 67 Betrieb 68 Täglicher Gebrauch 69 Erste Inbetriebnahme 69 Praktische Tipps und Hinweise 70 Reinigung und Pflege 72 Was tun, wenn … 74 Technische Daten 74 Montage 80 Geräusche 82 Hinweise zum Umweltschutz In dieser Benutzerinformation werden folgende Symbole verwendet: Wichtige Hinweise zur Sicherheit von Personen und Informationen zur Vermeidung von Geräteschäden Allgemeine Hinweise und Ratschläge Hinweise zum Umweltschutz Änderungen vorbehalten 64 InhaltSICHERHEITSHINWEISE Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegende Benutzerinformation aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Feh- lern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicher- heitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist. Halten Sie sich zu Ihrer Sicherheit und zum Schutz Ihres Eigentums strikt an die Vorsichts- maßnahmen der vorliegenden Benutzerinformation, da der Hersteller bei Missachtung der- selben von jeder Haftung freigestellt ist. Sicherheit von Kindern und hilfsbedürftigen Personen

• Das Gerät darf von Personen (einschließlich Kindern), deren physische, sensorische Fähig- keiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Gefah- ren des Gebrauchs bewusst sind. Kinder müssen beaufsichtigt werden, damit sie nicht am Gerät herumspielen können.

• Halten Sie das Verpackungsmaterial unbedingt von Kindern fern. Erstickungsgefahr!

• Ziehen Sie vor der Entsorgung des Gerätes den Netzstecker, schneiden Sie das Netzkabel (so nah wie möglich am Gerät) ab und entfernen Sie die Tür, so dass spielende Kinder vor elektrischem Schlag geschützt sind und sich nicht in dem Gerät einschließen können.

• Wenn dieses Gerät mit magnetischer Türdichtung ein älteres Modell mit Schnappver- schluss (Türlasche) an der Tür oder auf dem Deckel ersetzt, machen Sie den Schnappver- schluss vor dem Entsorgen des Altgerätes unbrauchbar. So verhindern Sie, dass das Gerät nicht zu einer Todesfalle für Kinder wird. Allgemeine Sicherheitshinweise WARNUNG! Achten Sie darauf, dass die Belüftungsöffnungen im Gehäuse um das Gerät oder in der Ein- baunische nicht blockiert sind.

• Das Gerät ist für die Aufbewahrung von Lebensmitteln und/oder Getränken in einem normalen Haushalt bestimmt, wie in der vorliegenden Gebrauchsanweisung beschrieben wird.

• Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen.

• Verwenden Sie keine anderen Elektrogeräte (wie Speiseeisbereiter) in Kühlgeräten, wenn solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.

• Achten Sie darauf, den Kältekreislauf nicht zu beschädigen.

• Das Kältemittel Isobutan (R600a) im Kältekreislauf des Gerätes ist ein natürliches und sehr umweltfreundliches Gas, das jedoch leicht entflammbar ist. Sicherheitshinweise 65Achten Sie beim Transport und bei der Aufstellung des Gerätes darauf, nicht die Kompo- nenten des Kältekreislaufs zu beschädigen. Bei einer eventuellen Beschädigung des Kältekreislaufs: – Offene Flammen und Zündfunken vermeiden – Den Raum, in dem das Gerät installiert ist, gut lüften

• Technische und anderweitige Änderungen am Gerät sind gefährlich. Ein defektes Netzka- bel kann Kurzschlüsse und einen Brand verursachen und/oder zu Stromschlägen führen. WARNUNG! Elektrische Bauteile (Netzkabel, Stecker, Kompressor) dürfen zur Vermeidung von Gefahren nur vom Kundendienst oder einer Fachkraft ausgewechselt werden.

1. Das Netzkabel darf nicht verlängert werden.

2. Vergewissern Sie sich, dass der Netzstecker nicht von der Geräterückseite gequetscht

oder beschädigt wird. Ein gequetschter oder beschädigter Netzstecker überhitzt und kann einen Brand verursachen.

3. Vergewissern Sie sich, dass der Netzstecker des Geräts frei zugänglich ist.

4. Ziehen Sie nicht am Netzkabel.

5. Stecken Sie den Netzstecker nie in eine lockere Steckdose. Es besteht Brand- und

Betreiben Sie das Gerät nicht ohne Lampenabdeckung 14) der Innenbeleuchtung.

• Dieses Gerät ist schwer. Vorsicht beim Transport.

• Entnehmen oder berühren Sie nie mit nassen/feuchten Händen Tiefkühlgut, da dies zu Hautverletzungen oder Kälteverbrennungen führen kann.

• Das Gerät nicht über eine längere Zeit direkter Sonneneinstrahlung aussetzen.

Die Leuchtmittel 15) für dieses Gerät sind Speziallampen, die ausschließlich für Haushalts- geräte geeignet sind. Sie eignen sich nicht zur Raumbeleuchtung. Täglicher Gebrauch

• Stellen Sie keine heißen Töpfe auf die Kunststoffteile des Gerätes.

• Lagern Sie keine feuergefährlichen Gase oder Flüssigkeiten in dem Gerät. Explosionsge- fahr.

• Die Lagerempfehlungen des Geräteherstellers sind strikt einzuhalten. Halten Sie sich an die betreffenden Anweisungen. Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das Gerät ab und ziehen Sie den Netzstecker aus der Steckdose.

• Reinigen Sie das Gerät nicht mit Metallgegenständen.

• Kontrollieren Sie den Tauwasserabfluss im Kühlraum in regelmäßigen Abständen. Reini- gen Sie den Ablauf, falls nötig. Bei verstopftem Wasserabfluss sammelt sich das Wasser auf dem Boden des Geräts an.

14) Falls Lampenabdeckung vorhanden.

15) Falls Lampe vorhanden.

66 SicherheitshinweiseMontage Halten Sie sich für den elektrischen Anschluss strikt an die Anweisungen der betreffenden Abschnitte.

• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigungen. Neh- men Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Melden Sie die Schäden um- gehend dem Händler, bei dem Sie es erworben haben. Bewahren Sie in diesem Fall die Verpackung auf.

• Lassen Sie das Gerät mindestens vier Stunden stehen, bevor Sie es elektrisch anschließen, damit das Öl in den Kompressor zurückfließen kann.

• Ausreichenden Freiraum zur Luftzirkulation um das Gerät lassen; anderenfalls besteht Überhitzungsgefahr. Halten Sie sich für die Belüftung an die Installationsanweisungen.

• Das Gerät sollte zur Vermeidung von Verbrennungen durch Berührung von heißen Bau- teilen (Kompressor, Kondensator) möglichst mit der Rückseite gegen eine Wand aufge- stellt werden.

• Das Gerät darf nicht in der Nähe von Heizkörpern oder Kochern installiert werden.

• Vergewissern Sie sich, dass der Netzstecker des Gerätes nach der Installation frei zugäng- lich ist.

Verbinden Sie das Gerät ausschließlich mit einer Trinkwasserzuleitung. 16) Kundendienst

• Sollte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen diese nur von einem qualifizierten Elektriker oder einem Elektro-Fachmann durchgeführt werden.

• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kun- dendienststellen und verlangen Sie stets Original-Ersatzteile. Umweltschutz Das Gerät enthält im Kältekreis oder in dem Isoliermaterial keine ozonschädigenden Gase. Das Gerät darf nicht wie normaler Hausmüll entsorgt werden. Die Isolierung enthält ent- zündliche Gase: das Gerät muss gemäß den geltenden Vorschriften entsorgt werden; sie er- halten diese bei Ihrer Gemeindeverwaltung. Nicht das Kälteaggregat beschädigen, insbeson- dere nicht in der Nähe des Wärmetauschers. Die Materialien, die bei der Herstellung dieses Geräts verwendet wurden und mit dem Symbol markiert sind, können recycelt werden. BETRIEB Einschalten des Geräts Stecken Sie den Stecker in die Wandsteckdose. Drehen Sie den Temperaturregler im Uhrzeigersinn auf eine mittlere Einstellung. Ausschalten des Geräts Drehen Sie den Temperaturregler zum Ausschalten des Geräts in die Position "O".

16) Falls ein Wasseranschluss erforderlich ist.

Betrieb 67Temperaturregelung Die Temperatur wird automatisch geregelt. Bedienen Sie das Gerät wie folgt:

• drehen Sie den Temperaturregler auf eine niedrigere Einstellung, um die minimal mögli- che Kühlung zu erreichen.

• drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal mögliche Kühlung zu erreichen. eine mittlere Einstellung ist im Allgemeinen am besten geeignet. Allerdings muss für eine exakte Einstellung berücksichtigt werden, dass die Temperatur im Innern des Gerätes von verschiedenen Faktoren abhängt:

• von der Raumtemperatur

• von der Häufigkeit der Türöffnung

• von der Menge der eingelagerten Lebensmittel

• und vom Standort des Geräts. Ist die Umgebungstemperatur hoch oder das Gerät voll beladen, dieses aber auf die niedrig- ste Temperatur eingestellt, so kann es bei andauerndem Betrieb des Geräts an der Rück- wand zu Frostbildung kommen. In diesem Fall muss eine höhere Temperatur gewählt wer- den, die ein automatisches Abtauen ermöglicht und damit auch einen niedrigeren Energie- verbrauch.

Das Gerät wird in Frankreich verkauft. Entsprechend den Vorschriften in diesem Land muss das Gerät mit einer speziellen Vorrich- tung ausgestattet sein (siehe Abbildung), die im unteren Fach des Kühlraums angebracht ist und den kältesten Bereich des Kühlraums anzeigt. 68 Täglicher GebrauchVerstellbare Ablagen/Einsätze Die Wände des Kühlschranks sind mit einer Anzahl von Führungsschienen ausgestattet, die verschie- dene Möglichkeiten für das Einsetzen der Ablagen bieten. Positionierung der Türeinsätze Die Türeinsätze können in verschiedener Höhe positioniert werden; damit ermöglichen Sie das Lagern verschieden großer Lebensmittelpackungen. ERSTE INBETRIEBNAHME Reinigung des Innenraums Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen "Neugeruch" am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungs- mittel. Sorgfältig nachtrocknen. Verwenden Sie keine Reinigungsmittel oder Scheuerpulver, da hierdurch die Oberfläche be- schädigt wird.

PRAKTISCHE TIPPS UND HINWEISE

• Öffnen Sie die Tür nicht zu häufig, und lassen Sie diese nicht länger offen als unbedingt notwendig.

• Wenn die Umgebungstemperatur hoch ist und der Temperaturregler auf eine niedrige Temperatur eingestellt und das Gerät voll beladen ist, kann es zu andauerndem Betrieb des Kompressors und damit zu Reif- oder Eisbildung am Verdampfer kommen. Stellen Sie in diesem Fall den Temperaturregler auf eine höhere Einstellung ein, die ein automati- sches Abtauen und damit auch einen niedrigeren Energieverbrauch ermöglicht. Hinweise für die Kühlung frischer Lebensmittel So erzielen Sie beste Ergebnisse: Erste Inbetriebnahme 69• Legen Sie bitte keine warmen Lebensmittel oder dampfende Flüssigkeiten in den Kühl- schrank.

• Decken Sie die Lebensmittel ab oder verpacken Sie diese entsprechend, besonders wenn diese stark riechen.

• Legen Sie die Lebensmittel so hinein, dass um sie Luft frei zirkulieren kann. Hinweise für die Kühlung Tipps: Fleisch (alle Sorten): wickeln Sie Fleisch in lebensmittelechte Tüten und legen Sie diese auf die Glasablage über der Gemüseschublade. Bitte lagern Sie Fleisch aus Sicherheitsgründen nur einen oder maximal zwei Tage auf diese Weise. Gekochte Lebensmittel, kalte Gerichte usw.: diese können abgedeckt auf eine Ablage gelegt werden. Obst und Gemüse: bitte waschen Sie Obst und Gemüse gründlich und legen Sie es in die speziell dafür vorgesehene(n) Schublade(n). Butter und Käse: diese sollten stets in speziellen luftdichten Behältern verpackt sein oder in Aluminiumfolie bzw. in lebensmittelechte Tüten eingepackt werden, um so wenig Luft wie möglich in der Verpackung zu haben. Milchflaschen: bitte bewahren Sie Milchflaschen stets mit Deckel im Flaschenregal in der Tür auf. Bananen, Kartoffeln, Zwiebeln und Knoblauch sollten nicht im Kühlschrank aufbewahrt werden, außer diese sind dafür speziell verpackt.

REINIGUNG UND PFLEGE

VORSICHT! Ziehen Sie bitte vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose. Der Kältekreis des Gerätes enthält Kohlenwasserstoffe; Wartungsarbeiten und Nachfüllen von Kältemittel dürfen daher nur durch vom Hersteller autorisiertes Fachpersonal ausge- führt werden. Regelmäßige Reinigung Der gesamte Kühlschrank muss regelmäßig gereinigt werden:

• Reinigen Sie die Innenseiten und die Zubehörteile mit lauwarmem Wasser und etwas Neutralseife.

• Prüfen und säubern Sie die Türdichtungen in regelmäßigen Abständen und kontrollieren Sie, dass diese sauber und frei von Verunreinigungen sind.

• Spülen und trocknen Sie diese sorgfältig ab. Ziehen Sie nicht an Leitungen und/oder Kabeln im Innern des Kühlschranks und achten Sie darauf, diese nicht zu verschieben oder zu beschädigen. Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver, stark parfümierte Reinigungsmittel oder Wachspolituren, da diese die Oberfläche des Innenraums beschädigen und einen starken Eigengeruch hinterlassen können. 70 Reinigung und PflegeReinigen Sie den Kondensator (schwarzes Gitter) und den Kompressor auf der Geräterück- seite mit einer Bürste. Dadurch verbessert sich die Leistung des Geräts und es verbraucht weniger Strom. Bitte achten Sie darauf, das Kühlsystem nicht zu beschädigen. Viele Haushaltsreiniger für Küchen enthalten Chemikalien, die den im Gerät verwendeten Kunststoff angreifen können. Aus diesem Grund ist es empfehlenswert, das Gerät außen nur mit warmem Wasser und etwas flüssigem Tellerspülmittel zu reinigen. Schließen Sie das Gerät nach der Reinigung wieder an die Netzversorgung an. Abtauen des Kühlschranks Bei normalem Betrieb wird Frost bei jedem Anhalten des Motorkompressors automatisch aus dem Verdampfer des Kühlschranks entfernt. Das Tauwasser läuft durch eine Rinne in einen speziellen Behälter an der Rückseite des Geräts über dem Motorkompressor, wo es verdampft. Reinigen Sie deshalb regelmäßig die Abflussöff- nung des Tauwassers in der Mitte des Kühl- schrankkanals, damit das Wasser nicht überfließt und auf die gelagerten Lebensmittel tropft. Be- nutzen Sie dazu bitte das mitgelieferte Reini- gungswerkzeug, das sich bereits in der Ablauföff- nung befindet. Stillstandzeiten Bei längerem Stillstand des Gerätes müssen Sie folgendermaßen vorgehen:

• trennen Sie das Gerät von der Netzversorgung

• entnehmen Sie alle Lebensmittel

tauen Sie das Gerät ab 17) , Reinigen Sie das Gerät und alle Zubehörteile

• lassen Sie die Türen offen/angelehnt, um das Entstehen unangenehmer Gerüche zu ver- meiden. Möchten Sie bei einer längeren Abwesenheit den Gefrierschrank weiter laufen lassen, bitten Sie jemanden, gelegentlich die Temperatur zu prüfen, damit das Gefriergut bei einem mög- lichen Stromausfall nicht im Innern des Gerätes verdirbt.

17) Falls dies vorgesehen ist.

Reinigung und Pflege 71WAS TUN, WENN … WARNUNG! Ziehen Sie vor der Fehlersuche immer den Netzstecker aus der Steckdose. Die Fehlersuche, die in der vorliegenden Gebrauchsanweisung nicht beschrieben ist, darf nur von einem qualifizierten Elektriker oder einer kompetenten Person durchgeführt wer- den. Während das Gerät in Betrieb ist, entstehen bestimmte Geräusche (Kompressor und Kühl- kreislauf). Störung Mögliche Ursache Abhilfe Das Gerät funktioniert nicht. Die Lampe funktio- niert nicht. Das Gerät ist abgeschaltet. Gerät einschalten. Der Netzstecker steckt nicht richtig in der Steckdose. Stecken Sie den Netzstecker rich- tig in die Steckdose. Das Gerät bekommt keinen Strom. Es liegt keine Spannung an der Netzsteckdose an. Testen Sie bitte, ob ein anderes Gerät an dieser Steckdose funkti- oniert. Kontaktieren Sie gegebenenfalls einen qualifizierten Elektriker. Die Lampe funktioniert nicht. Die Lampe befindet sich im Standby-Modus. Schließen und öffnen Sie die Tür. Die Lampe ist defekt. Siehe hierzu „Austauschen der Lampe“. Der Kompressor arbeitet ständig. Die Temperatur ist nicht richtig eingestellt. Stellen Sie eine höhere Tempera- tur ein. Die Tür ist nicht richtig ge- schlossen. Siehe hierzu „Schließen der Tür“. Die Tür wurde zu häufig geöff- net. Lassen Sie die Tür nicht länger als erforderlich offen. Die Temperatur der einzufrier- enden Lebensmittel ist zu hoch. Lassen Sie Lebensmittel auf Raumtemperatur abkühlen, bevor Sie sie in das Gerät legen. Die Raumtemperatur ist zu hoch. Senken Sie die Raumtemperatur. Wasser fließt an der Rück- wand des Kühlschranks hi- nunter. Beim automatischen Abtauen fließt das abgetaute Wasser an der Rückwand des Kühlschranks hinunter. Das ist normal. Wasser fließt in den Kühl- schrank. Der Wasserablauf ist verstopft. Reinigen Sie den Ablauf. 72 Was tun, wenn …Störung Mögliche Ursache Abhilfe Die eingelagerten Lebensmittel verhindern, dass das Wasser zum Wasserablauf fließt. Stellen Sie sicher, dass die Le- bensmittel nicht die Rückwand berühren. Wasser fließt auf den Bo- den. Der Tauwasserablauf läuft nicht in die Verdampferschale über dem Kompressor. Befestigen Sie den Tauwasserab- lauf an der Verdampferschale. Die Temperatur im Gerät ist zu niedrig. Die Temperatur ist nicht richtig eingestellt. Stellen Sie eine höhere Tempera- tur ein. Die Temperatur im Gerät ist zu hoch. Die Temperatur ist nicht richtig eingestellt. Stellen Sie eine niedrigere Tempe- ratur ein. Die Tür ist nicht richtig ge- schlossen. Siehe hierzu „Schließen der Tür“. Die Temperatur der einzufrier- enden Lebensmittel ist zu hoch. Lassen Sie Lebensmittel auf Raumtemperatur abkühlen, bevor Sie sie in das Gerät legen. Es wurden zu viele Lebensmittel auf einmal eingelegt. Legen Sie weniger Lebensmittel auf einmal ein. Die Kaltluft kann nicht im Gerät zirkulieren. Stellen Sie sicher, dass die Kaltluft im Gerät zirkulieren kann. Ersetzen der Lampe

1. Trennen Sie den Netzstecker von der Netzversorgung.

2. Lösen Sie die Schraube an der Lampenabdeckung.

3. Nehmen Sie die Lampenabdeckung ab

(siehe hierzu die Abbildung).

4. Ersetzen Sie die defekte Lampe durch eine

Lampe mit der gleichen Leistung, die spe- ziell für Haushaltsgeräte vorgesehen ist. (Die maximale Leistung ist auf der Lam- penabdeckung angegeben).

5. Bringen Sie die Lampenabdeckung an.

6. Ziehen Sie die Schraube an der Lampen-

7. Stecken Sie den Netzstecker in die Steckdose.

8. Öffnen Sie die Tür. Prüfen Sie, dass die Lampe brennt.

1. Reinigen Sie die Türdichtungen.

2. Stellen Sie die Tür nach Bedarf ein. Siehe hierzu "Montage".

3. Ersetzen Sie die defekten Türdichtungen, falls erforderlich. Kontaktieren Sie den Kun-

dendienst. Was tun, wenn … 73TECHNISCHE DATEN Abmessung der Aussparung Höhe 1225 mm Breite 560 mm Tiefe 550 mm Spannung 230-240 V Frequenz 50 Hz Die technischen Informationen befinden sich auf dem Typschild innen links im Gerät sowie auf der Energieplakette. MONTAGE Aufstellung WARNUNG! Wenn Sie ein altes Gerät entsorgen möchten, das ein Schloss oder einen Riegel an der Tür besitzt, müssen Sie das Schloss bzw. den Riegel zunächst unbrauchbar machen, um zu ver- hindern, dass sich spielende Kinder darin einschließen können. Die Steckdose für den Anschluss des Geräts muss nach der Installation zugänglich sein. Installieren Sie dieses Gerät an einem Ort, an dem die Umgebungstemperatur mit der Kli- maklasse übereinstimmt, die auf dem Typschild des Geräts angegeben ist: Klimaklasse Umgebungstemperatur SN +10°C bis + 32°C N +16°C bis + 32°C ST +16°C bis + 38°C T +16°C bis + 43°C Elektrischer Anschluss Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung und -fre- quenz Ihres Hausanschlusses mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen. Das Gerät muss geerdet sein. Zu diesem Zweck ist die Netzkabelsteckdose mit einem Schutzkontakt ausgestattet. Falls die Steckdose Ihres Hausanschlusses nicht geerdet sein sollte, lassen Sie das Gerät bitte gemäß den geltenden Vorschriften erden und fragen Sie dafür einen qualifizierten Elektriker. Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Miss- achtung der oben genannten Sicherheitshinweise entstehen. Das Gerät entspricht den EU- Richtlinien. 74 Technische DatenWechsel des Türanschlags Die Tür des Geräts geht nach rechts auf. Wenn Sie möchten, dass die Tür nach links aufgeht, befolgen Sie bitte diese Schritte, bevor Sie das Gerät einbauen:

1. Lösen und entfernen Sie den oberen Bol-

2. Entfernen Sie die Tür.

3. Nehmen Sie das Distanzstück ab.

4. Lösen Sie den unteren Bolzen mit einem

Schlüssel. Auf der gegenüberliegenden Seite:

1. Ziehen Sie den unteren Bolzen fest.

2. Setzen Sie das Distanzstück ein.

3. Installieren Sie die Tür.

4. Ziehen Sie den oberen Bolzen fest.

Anforderungen an die Belüftung Die Luftzirkulation hinter dem Gerät muss ausrei- chend groß sein. Installation des Geräts VORSICHT! Vergewissern Sie sich, dass sich das Netzkabel des Gerätes frei bewegen kann. 50 mm min. 200 cm

Montage 75Gehen Sie wie folgt vor:

1. Bringen Sie den Dichtungsstreifen wie in

der Abbildung gezeigt am Gerät an.

2. Installieren Sie das Gerät in der Einbau-

nische. Schieben Sie das Gerät in Pfeilrichtung (1), bis die obere Anschlagleiste am Kü- chenmöbel anliegt. Schieben Sie das Gerät auf der den Scharnieren gegenüberliegenden Seite in Pfeilrichtung (2), soweit wie möglich gegen die Seitenwand des Küchenmö- bels.

3. Richten Sie das Gerät in der Nische aus.

Vergewissern Sie sich, dass der Abstand zwischen dem Gerät und der Schrank- vorderkante 44 mm beträgt. Mit der unteren Scharnierabdeckung (im Beipack) können Sie sicherstellen, dass der Abstand zwischen Gerät und Kü- chenmöbel korrekt ist. Vergewissern Sie sich, dass der Abstand zwischen dem Gerät und dem Schrank 4 mm beträgt. Öffnen Sie die Tür. Die untere Scharnier- abdeckung korrekt ansetzen.

44mm 4mm 76 Montage4. Sichern Sie das Gerät mit 4 Schrauben in der Nische.

5. Brechen Sie das gekennzeichnete Teil

aus der Scharnierabdeckung (E) heraus. Achten Sie darauf, im Falle eines rechten Scharniers Teil DX bzw. bei einem ge- genüber liegenden Scharnier Teil SX zu entfernen.

6. Setzen Sie die beiliegenden Abdeckkap-

pen (C, D) in die Befestigungs- und Scharnierlöcher ein. Bringen Sie die Scharnierabdeckungen (E) am Scharnier an.

Montage 777. Trennen Sie die Teile (Ha), (Hb), (Hc) und (Hd) ab.

8. Montieren Sie die Führungsschiene (Ha)

an der Innenseite der Tür des Küchen- möbels.

9. Drücken Sie die Abdeckung (Hc) auf die

78 Montage10. Öffnen Sie die Gerätetür und die Tür des Küchenmöbels in einem Winkel von 90°. Setzen Sie das Führungsstück (Hb) in die Führungsschiene (Ha) ein. Bringen Sie die Gerätetür und die Kü- chenmöbeltür zusammen und markieren Sie die Bohrungen.

11. Nehmen Sie die Halterungen wieder ab.

Markieren Sie 8 mm von der Außenkan- te die Stelle, an der der Nagel (K) einge- schlagen werden muss.

12. Setzen Sie das Führungsstück erneut auf

die Führungsschiene und schrauben Sie es mit den mitgelieferten Schrauben fest. Richten Sie die Küchenmöbeltür und die Gerätetür mittels Führungsstück (Hb) aus.

Montage 7913. Drücken Sie Abdeckung (Hd) auf dasFührungsstück (Hb).Prüfen Sie alles erneut, um sicherzustellen,dass:• Alle Schrauben fest angezogen sind.• Der Dichtungsstreifen fest am Gerät be-festigt ist.• Die Tür korrekt öffnet und schließt. GERÄUSCHE Während das Gerät in Betrieb ist, entstehen bestimmte Geräusche (Kompressor und Kühl-kreislauf).BRRR!HISSS! CLICK! BLUBB!CRACK!SSSRRR!

HINWEISE ZUM UMWELTSCHUTZ

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben. 82 Hinweise zum UmweltschutzFÖR PERFEKT RESULTAT Tack för att du valt denna produkt från AEG. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten.
