BRUKSANVISNING SCT51800S0 AEG

Tack för att du valt denna produkt från AEG. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten. Besök vår webbplats för att: Få tips om användning, broschyrer, felsökare, serviceinformation: www.aeg.com Registrera din produkt för bättre service: www.aeg.com/productregistration Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.aeg.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används. Ha följande uppgifter till hands när du kontaktar serviceavdelningen. Informationen finns på typskylten. Modell, PNC, serienummer. Varnings-/viktig säkerhetsinformation. Allmän information och tips Miljöinformation Med reservation för ändringar. SVENSKA 631. SÄKERHETSINFORMATION För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder produkten första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använ- der produkten har god kännedom om dess skötsel och skyddsanordningar. Spara denna bruksanvisning och se till att den följer med produkten om den flyttas eller säljs, så att alla som använder produkten får korrekt säkerhetsinforma- tion och information om hur den skall skötas. För att minimera risken för skador på person och egendom är det viktigt att du läser och följer säkerhetsföreskrifter- na i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts.

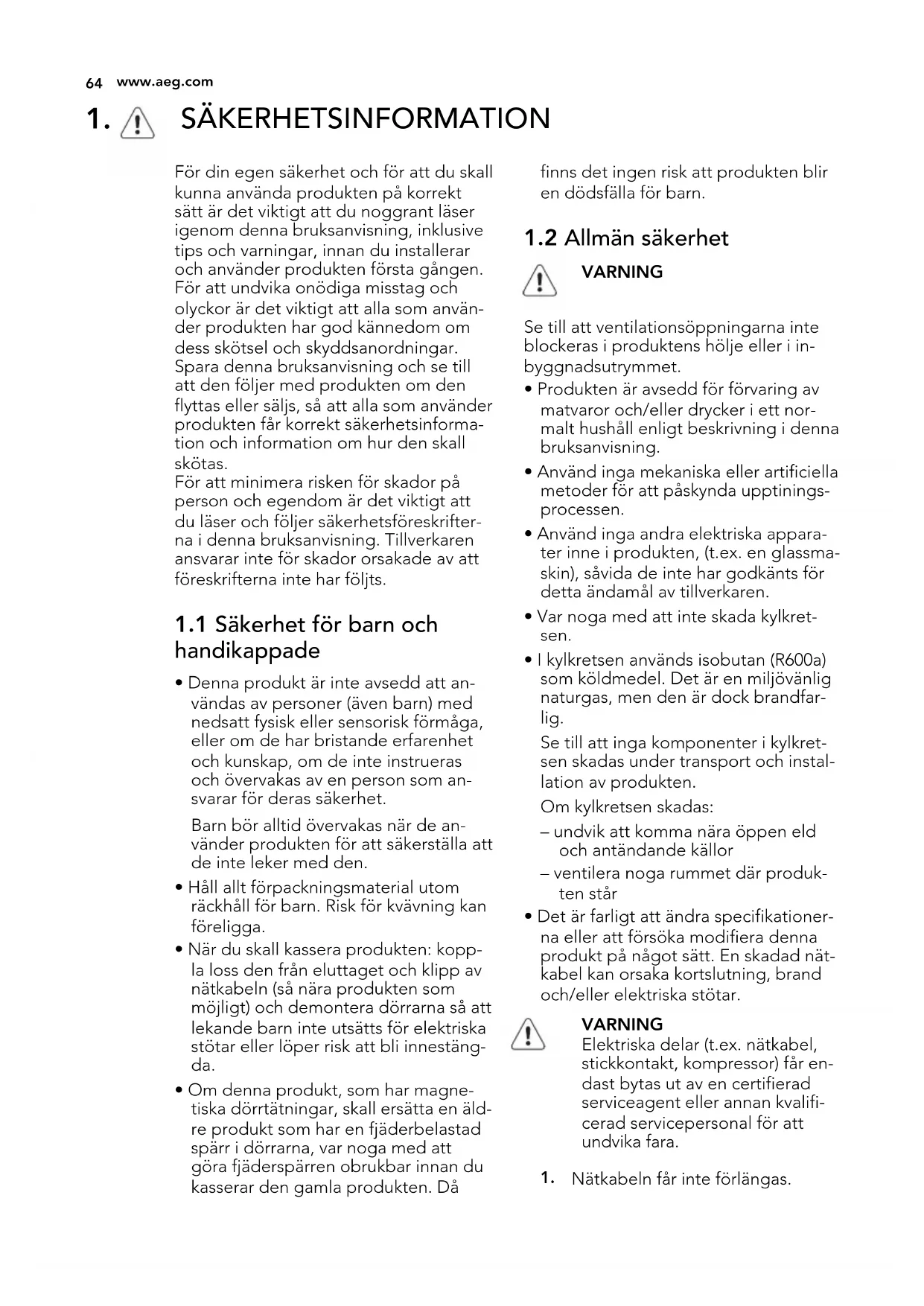

1.1 Säkerhet för barn och

• Denna produkt är inte avsedd att an- vändas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som an- svarar för deras säkerhet. Barn bör alltid övervakas när de an- vänder produkten för att säkerställa att de inte leker med den.

• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.

• När du skall kassera produkten: kopp- la loss den från eluttaget och klipp av nätkabeln (så nära produkten som möjligt) och demontera dörrarna så att lekande barn inte utsätts för elektriska stötar eller löper risk att bli innestäng- da.

• Om denna produkt, som har magne- tiska dörrtätningar, skall ersätta en äld- re produkt som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäderspärren obrukbar innan du kasserar den gamla produkten. Då finns det ingen risk att produkten blir en dödsfälla för barn.

VARNING Se till att ventilationsöppningarna inte blockeras i produktens hölje eller i in- byggnadsutrymmet.

• Produkten är avsedd för förvaring av matvaror och/eller drycker i ett nor- malt hushåll enligt beskrivning i denna bruksanvisning.

• Använd inga mekaniska eller artificiella metoder för att påskynda upptinings- processen.

• Använd inga andra elektriska appara- ter inne i produkten, (t.ex. en glassma- skin), såvida de inte har godkänts för detta ändamål av tillverkaren.

• Var noga med att inte skada kylkret- sen.

• I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig naturgas, men den är dock brandfar- lig. Se till att inga komponenter i kylkret- sen skadas under transport och instal- lation av produkten. Om kylkretsen skadas: – undvik att komma nära öppen eld och antändande källor – ventilera noga rummet där produk- ten står

• Det är farligt att ändra specifikationer- na eller att försöka modifiera denna produkt på något sätt. En skadad nät- kabel kan orsaka kortslutning, brand och/eller elektriska stötar. VARNING Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får en- dast bytas ut av en certifierad serviceagent eller annan kvalifi- cerad servicepersonal för att undvika fara.

Nätkabeln får inte förlängas.

www.aeg.com2. Se till att stickkontakten inte kläms eller skadas av produktens baksi- da. En skadad stickkontakt kan överhettas och orsaka brand.

Se till att stickkontakten är åtkom- lig när produkten har installerats.

Dra inte i nätkabeln.

Sätt inte i stickkontakten om elut- taget sitter löst. Risk för elektriska stötar eller brand föreligger.

Produkten får inte användas utan att innerbelysningens lampglas (i förekommande fall) sitter på plats.

• Denna produkt är tung. Var försiktig när du flyttar den.

• Plocka inte ut matvaror från frysfacket och ta inte i dem med våta eller fukti- ga händer eftersom detta kan leda till skador på huden eller frost-/frysska- dor.

• Se till att produkten inte exponeras för direkt solsken under långa perioder.

• Lamporna (i förekommande fall) som används i den här produkten är spe- ciallampor som endast är avsedda för användning i produkter som denna. De lämpar sig inte som rumsbelys- ning.

1.3 Daglig användning

• Ställ inte heta kärl på plastdelarna i produkten.

• Förvara inte brandfarliga gaser eller vätskor i produkten eftersom de kan explodera.

• Placera inte matvaror direkt mot luftut- loppet på den bakre väggen. (Om produkten är Frost Free)

• Fryst mat får inte frysas om när den har tinats.

• Förvara färdig fryst mat enligt tillverka- rens anvisningar.

• Följ noga rekommendationerna om förvaring från produktens tillverkare. Se relevant avsnitt i bruksanvisningen.

• Placera inte kolsyrade eller mousse- rande drycker i frysen eftersom detta skapar ett tryck i behållaren som då kan explodera och skada frysen.

• Isglassar kan orsaka frostskador om de konsumeras direkt från frysen.

1.4 Skötsel och rengöring

• Stäng av produkten och koppla loss den från eluttaget före underhåll.

• Rengör inte produkten med metallfö- remål.

• Använd inga vassa föremål för att av- lägsna frost från produkten. Använd i stället en plastskrapa.

• Kontrollera regelbundet produktens tömning av avfrostat vatten. Rengör vid behov tömningskanalen. Om töm- ningskanalen täpps igen kommer vat- ten att samlas på produktens botten.

För den elektriska anslutningen, följ noga anvisningarna i respek- tive avsnitt.

• Packa upp produkten och kontrollera att den inte har några utvändiga ska- dor. Anslut inte produkten om den är skadad på något sätt. Rapportera omedelbart eventuella skador till din återförsäljare, och spara i så fall för- packningsmaterialet.

• Vi rekommenderar att du väntar minst fyra timmar innan du nätansluter pro- dukten så att oljan kan rinna tillbaka i kompressorn.

• Tillräcklig luftcirkulation måste säker- ställas runt produkten, annars överhet- tas den. För att erhålla tillräcklig venti- lation, följ instruktionerna som är rele- vanta för installationen.

• När så är möjligt bör produktens bak- sida vara vänd mot en vägg för att undvika risken för brännskador genom kontakt med produktens varma delar (kompressor, kondensor).

• Produkten får inte placeras nära vär- meelement eller spisar.

• Säkerställ att elkontakten är åtkomlig efter installation av produkten.

• Anslut endast till dricksvattenledning (om det finns en vattenanslutning).

• Allt arbete avseende elektricitet som krävs för att utföra service på produk- ten skall utföras av en behörig elektri- ker eller annan kompetent person. SVENSKA 65• Service på denna produkt får endast utföras av en auktoriserad serviceverk- stad. Endast originaldelar får använ- das.

Denna produkt innehåller inte, varken i kylkretsen eller i isola- tionsmaterialen, någon gas som kan skada ozonlagret. Produkten får inte kasseras tillsammans med det vanliga hushållsavfallet. Isola- tionsmaterialet innehåller brand- farliga gaser: Produkten skall där- för kasseras enligt tillämpliga be- stämmelser som kan erhållas från de lokala myndigheterna. Undvik att skada kylenheten, särskilt på baksidan nära kondensorn. Mate- rial i denna produkt som är märk- ta med symbolen kan återvin- nas.

2.1 Sätta på produkten

Sätt i stickkontakten i eluttaget. Vrid temperaturreglaget medurs till en medelhög inställning. Nätindikatorn tänds

2.2 Stänga av produkten

För att stänga av produkten , vrid tem- peraturreglaget till "O"-läget Nätindikatorn slocknar.

2.3 Temperaturreglering

Temperaturen regleras automatiskt. Gör så här för att reglera produkten:

• Vrid temperaturreglaget mot de låga inställningarna för att erhålla låga kyl- nivåer.

• Vrid temperaturreglaget mot de höga inställningarna för att erhålla höga kyl- nivåer. En medelhög inställning är i re- gel bäst. Den exakta inställningen bör dock väljas med hänsyn till att temperaturen inne i produkten beror på:

• hur ofta dörren öppnas

• mängden matvaror som förvaras

Du kan aktivera funktionen FROSTMA- TIC genom att trycka på FROSTMATIC- knappen. Kontrollampan för FROSTMATIC tänds. Denna funktion stängs av auto- matiskt efter 52 timmar. Det går att avaktivera funktionen när som helst genom att trycka på FROST- MATIC-knappen FROSTMATIC-lampan slocknar.

2.5 DYNAMICAIR-funktionen

Du kan aktivera funktionen DYNAMI- CAIR genom att trycka på knappen DY- NAMICAIR.

www.aeg.comKontrollampan för DYNAMICAIR tänds. Det går att avaktivera funktionen när som helst genom att trycka på DYNAMI- CAIR-knappen DYNAMICAIR-lampan slocknar. Om funktionen aktiveras automa- tiskt, visas inte indikeringen DY- NAMICAIR (se "Daglig använd- ning"). Om du aktiverar DYNAMICAIR- funktionen ökar energiförbruk- ningen.

3. DAGLIG ANVÄNDNING

3.1 Invändig rengöring

Innan du använder produkten första gången, rengör dess insida och alla in- vändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya pro- dukter. Eftertorka sedan noga. Använd inga starka rengörings- medel eller skurpulver eftersom sådana produkter skadar ytfini- shen.

3.2 Infrysning av färska

livsmedel Frysfacket är lämpligt för infrysning av färska livsmedel och långvarig förvaring av frysta och djupfrysta matvaror. För infrysning av färska livsmedel, aktive- ra FROSTMATIC-funktionen minst 24 timmar innan livsmedlet som skall frysas placeras i frysfacket. Placera det färska livsmedlet som skall frysas in i det övre facket. Maximal mängd livsmedel som kan fry- sas inom 24 timmar anges på typskylten som sitter på produktens insida. Infrysningen tar 24 timmar: lägg inte in andra livsmedel som ska frysas under denna period.

3.3 Förvaring av fryst mat

Vid första uppstart eller efter ett uppe- håll i avstängt läge, låt produkten stå på i minst två timmar med en hög inställ- ning innan du lägger in några matvaror. Om stora mängder mat skall förvaras, plocka ur alla lådor och korgar och lägg maten på kylhyllorna för att erhålla bästa resultat. VARNING Se till att maten inte överskrider viktgränsen som anges på sidan av den övre sektionen (i förekom- mande fall) I händelse av en oavsiktlig av- frostning, t.ex. vid ett strömav- brott och avbrottet varar längre än den tid som anges i den tek- niska informationen under "Sä- kerhet vid strömavbrott", måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

Djupfryst och fryst mat kan, innan den används, tinas i kylen eller vid rumstem- peratur beroende på den tid som står till förfogande för upptiningen. Småbitar kan till och med tillagas direkt från frysen medan de fortfarande är frys- ta. Tillagningen tar i detta fall dock lite längre tid.

3.5 Tillverkning av isbitar

Denna produkt är utrustad med en eller flera brickor för tillverkning av isbitar. Fyll dessa brickor med vatten och lägg dem sedan i frysfacket. Använd inga metallinstrument för att plocka ut brickorna ur frysen.

3.6 Kalla ackumulatorer

En eller flera kalla ackumulatorer medföl- jer i frysen. Dessa ökar tiden som matva- rorna står sig i frysen i händelse av ett strömavbrott eller funktionsfel. SVENSKA 673.7 Temperaturindikator Denna produkt säljs i Frankrike. Enligt gällande bestämmelser i detta land måste kylskåpet förses med en speciell anordning (se bild) som placeras i det nedre facket för att indikera den kallas- te zonen i kylskåpet.

3.8 Flyttbara hyllor

Väggarna i kylen är försedda med ett an- tal skenor så att hyllorna kan placeras en- ligt önskemål.

3.9 Placering av dörrhyllorna

För att kunna förvara matförpackningar av olika storlekar kan dörrhyllorna place- ras på olika nivåer.

3.10 Placering av skjutlådan

Skjutlådan kan placeras på olika nivåer. Gör på följande sätt för att göra denna justering:

lyft upp den flyttbara hyllan från hål- larna i dörren

avlägsna fästena från skenan under hyllan

Utför ovanstående procedur omvänt för att flytta skjutlådan till en annan position.

www.aeg.com3.11 DYNAMICAIR Kylen är utrustad med en funktion som möjliggör snabb nedkylning av matvaror och en jämnare temperatur. Denna funktion aktiveras automatiskt vid behov och ger till exempel en snabb temperaturåterställning när dörren har stått öppen eller när omgivningstempe- raturen är hög. Du kan aktivera funktionen manuellt vid behov (Se "DYNAMICAIR -funktion"). DYNAMICAIR avaktiveras när dörren öppnas och startar direkt igen när dör- ren har stängts.

• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.

• Om omgivningstemperatuen är hög, och temperaturreglaget är inställt på en hög temperatur och produkten är full med matvaror, kan kompressorn arbeta kontinuerligt och medföra att frost eller is bildas på evaporatorn. Om detta inträffar, ställ in temperatur- reglaget på en lägre temperatur för att möjliggöra automatisk avfrostning och därigenom också sänka energiför- brukningen.

4.2 Tips om kylning av färska

livsmedel För att erhålla bästa resultat:

• förvara inte varm mat eller avdunstan- de vätskor i kylskåpet

• täck över eller förpacka maten, särskilt om den har en stark smak

• placera mat så att luft kan cirkulera fritt omkring den

Praktiska råd: Kött (alla typer): lägg i plastpåsar och placera på glashyllan ovanför grönsaks- lådan. Av säkerhetsskäl bör kött förvaras på detta sätt i högst två dygn. Tillagad mat och kalla rätter: dessa bör täckas över och kan placeras på valfri hylla. Frukt och grönsaker: skölj av och rengör noga och lägg i den speciella grönsaks- lådan (eller lådorna i förekommande fall). Smör och ost: dessa produkter bör läg- gas i särskilda, lufttäta behållare eller för- packas i aluminiumfolie eller plastpåsar för att evakuera så mycket luft som möj- ligt. Mjölkflaskor: dessa bör ha kapsyl och förvaras lämpligen i dörrens flaskställ. Bananer, potatis och lökar som inte är förpackade bör inte förvaras i kylskåpet.

4.4 Tips om infrysning

Här följer några värdefulla tips som hjäl- per dig att använda infrysningsfunktio- nen på bästa sätt: SVENSKA 69• Den maximala mängd mat som kan frysas in på 24 timmar anges på typs- kylten.

• Infrysningsprocessen tar 24 timmar. Yt- terligare mat som skall frysas in bör inte läggas in under denna period.

• Frys endast in färska och rengjorda matvaror av hög kvalitet.

• Dela upp maten i små portioner för en snabbare och fullständig infrysning. Sedan kan du dessutom plocka ut och tina endast den mängd du behöver.

• Slå in maten i aluminiumfolie, eller lägg den i plastpåsar, och se till att förpackningarna är lufttäta.

• Låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat, detta för att temperaturen inte skall öka i den infrysta maten.

• Magra matvaror håller bättre och läng- re än feta. Salt förkortar matens lag- ringstid.

• Isglass kan, om den konsumeras direkt från frysfacket, orsaka frysskador på huden.

• Det är lämpligt att anteckna datumet för infrysning på varje separat förpack- ning så att du kan hålla reda på förva- ringstiderna.

4.5 Tips om förvaring av fryst

mat Observera följande för att utnyttja pro- duktens prestanda på bästa sätt:

• Kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren.

• Transportera frysta matvaror från affä- ren till frysen så snabbt som möjligt.

• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.

• När fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.

• Överskrid inte den förvaringsperiod som anges av matvarans tillverkare.

5. UNDERHÅLL OCH RENGÖRING

FÖRSIKTIGHET Koppla loss produkten från elut- taget innan du utför någon form av underhåll. Kylenheten i denna produkt inne- håller kolväten: underhåll och på- fyllning får därför endast utföras av en auktoriserad servicetekni- ker.

5.1 Regelbunden rengöring

Utrustningen måste rengöras med jämna mellanrum:

• rengör produkten insida och alla till- behör med ljummet vatten och en li- ten mängd neutral såpa.

• inspektera regelbundet dörrtätningar- na och torka dem rena från eventuell smuts.

• skölj och torka noga. Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten. Använd aldrig skarpa rengörings- medel, skurpulver, parfymerade rengöringsprodukter eller vaxpo- lermedel för att rengöra produk- ten invändigt eftersom sådana produkter skadar ytfinishen och efterlämnar en stark lukt. Rengör kondensorn (svart galler) och kompressorn på produktens baksida med en borste. Detta förbättrar produk- tens prestanda och bidrar till en lägre energiförbrukning. Var försiktig så att du inte skadar kylsystemet. Många produkter för rengöring av köks- ytor innehåller kemikalier som kan skada plastkomponenterna i produkten. Vi re- kommenderar därför att produktens yt- terhölje endast rengörs med varmt vat- ten och ett milt diskmedel.

Frost avlägsnas automatiskt i kylutrym- met varje gång kompressorn stannar un- der normal användning. Det avfrostade vattnet töms ut via en ränna i en särskild behållare som sitter ovanför kompres- sorn på produktens baksida, där vattnet avdunstar. Det är viktigt att regelbundet rengöra smältvattnets tömningshål i mitten av kylskåpsutrymmet för att undvika att vattnet rinner över och droppar ned på matvarorna. Använd medföljande spe- cialverktyg som redan sitter i tömnings- hålet

5.3 Avfrostning av frysen

Frysavdelningen på denna modell är emellertid av "frostfri" typ. Detta inne- bär att det inte bildas någon frost under drift, varken på innerväggarna eller mat- varorna. Att frost inte bildas beror på en kontinu- erlig cirkulation av kalluft, som genereras av en automatiskt kontrollerad fläkt, inne i frysavdelningen.

Följ nedanstående anvisningar om pro- dukten inte skall användas under en längre tidsperiod:

• koppla loss produkten från elutta- get

• plocka ur alla matvaror

• avfrosta (i förekommande fall) och ren- gör produkten samt alla tillbehör

• Låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas. Om produkten lämnas påslagen, be nå- gon titta till den då och då så att inte matvarorna i den förstörs i händelse av strömavbrott.

6. OM MASKINEN INTE FUNGERAR

VARNING Ta ur stickkontakten från elutta- get innan felsökning påbörjas. Endast en behörig elektriker eller annan kompetent person får ut- föra felsökning som inte beskrivs i denna bruksanvisning. Vissa ljud hörs under normal an- vändning (kompressor, cirkula- tion av köldmedel). Problem Möjlig orsak Åtgärd Produkten fungerar inte. Belysningen fungerar inte. Produkten har stängts av. Sätt igång produkten. Stickkontakten sitter inte ordentligt i eluttaget. Sätt i stickkontakten or- dentligt i eluttaget. SVENSKA 71Problem Möjlig orsak Åtgärd Produkten får ingen ström. Eluttaget är ström- löst. Anslut en annan elektrisk apparat till eluttaget. Kontakta en behörig elekt- riker. Lampan fungerar inte. Lampan är i standby-läge. Stäng och öppna dörren. Lampan är trasig. Se avsnittet ”Byte av lam- pan”. Kompressorn går oavbrutet. Temperaturen är felaktigt inställd. Ställ in en högre tempera- tur. Dörren är inte ordentligt stängd. Se avsnittet ”Stängning av dörren”. Dörren har öppnats för ofta. Låt inte dörren stå öppen längre än nödvändigt. Matvarornas temperatur är för hög. Låt matvarornas tempera- tur sjunka till rumstempe- ratur innan du lägger in dem. Rumstemperaturen är för hög. Sänk rumstemperaturen. Vatten rinner på den bakre väggen i kyl- skåpet. Under den automatiska avfrostningen tinar frost på bakväggen. Detta är normalt. Vatten rinner in i kyl- skåpet. Vattenutloppet är igen- täppt. Rengör vattenutloppet. Produkter hindrar vattnet från att rinna till vatten- uppsamlaren. Kontrollera att inga pro- dukter har kontakt med den bakre väggen. Vatten rinner på gol- vet. Smältvattnet rinner inte genom utloppet till av- dunstningsbrickan ovan- för kompressorn. Anslut smältvattenutloppet till avdunstningsbrickan. Temperaturen i pro- dukten är för låg. Temperaturen är felaktigt inställd. Ställ in en högre tempera- tur. Temperaturen i pro- dukten är för hög. Temperaturen är felaktigt inställd. Ställ in en lägre tempera- tur. Många produkter har lagts in för förvaring sam- tidigt. Lägg in färre produkter för förvaring samtidigt. Temperaturen i ky- len är för hög. Kalluft cirkulerar inte i produkten. Se till att kalluft kan cirku- lera i produkten. Temperaturen i fry- sen är för hög. Matvaror är placerade för nära varandra. Placera matvarorna så att kalluft kan cirkulera.

www.aeg.com6.1 Byte av glödlampan

Tryck in den bakre haken och för samtidigt glaset i pilens riktning

Byt lampan mot en med samma ef- fekt och som är specialtillverkad för dessa produkter. (max. effekt anges på lampglaset).

Sätt lampglaset på sin ursprungliga plats.

Öppna dörren. Kontrollera att belys- ningen tänds.

6.2 Stängning av dörren

Rengör dörrtätningarna.

Justera dörren vid behov. Se avsnitt "Installation".

Byt vid behov ut defekta dörrtät- ningar. Kontakta serviceavdelningen.

VARNING För din egen säkerhet och för att du skall kunna använda produk- ten på korrekt sätt, läs noga ige- nom avsnittet "Säkerhetsinforma- tion" innan du installerar produk- ten.

Installera produkten på en plats där om- givningstemperaturen motsvarar den kli- matklass som anges på typskylten: Klimat- klass Omgivningstemperatur SN +10 till +32 °C N +16 till +32 °C ST +16 till +38 °C T +16 till +43 °C

7.2 Elektrisk anslutning

Kontrollera före anslutning till ett eluttag att nätspänningen och nätfrekvensen överensstämmer med de värden som anges på typskylten. Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspännings- matningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta pro- dukten till en separat jord enligt gällan- de bestämmelser. Tillverkaren ansvarar inte för skador orsa- kade av att ovanstående säkerhetsåtgär- der inte har följts. Denna produkt uppfyller kraven enligt EG-direktiven för CE-märkning. SVENSKA 737.3 Omhängning av dörrar Produktens dörrar öppnas åt höger. Om du vill öppna dörrarna åt vänster, utför följande steg innan du installerar pro- dukten:

• Lossa den övre sprinten och ta bort di- stanshållaren.

• Ta bort den övre sprinten och den övre dörren.

• Skruva loss sprintarna (B) och distans- hållarna (C).

• Sätt tillbaka sprintarna (B) och distans- hållarna (C) på mittersta gångjärnet på motsatt sida.

• Montera den övre dörren.

• Dra åt distanshållaren och den övre sprinten.

Luftflödet bakom produkten måste vara tillräckligt.

7.5 Installation av produkten

FÖRSIKTIGHET Se till att nätkabeln kan röra sig fritt. Utför följande steg.

Skär vid behov av den självhäftande tät- ningslisten och sätt fast den på produkten så som figuren visar. A1A Borra hålen för gångjärnskåpa A, enligt bilden. Sätt fast kåporna A och A1 (i tillbehörsp- åsen) i gångjärnet i mitten. SVENSKA 751

Installera produkten i nischen. Tryck produkten i pilens riktning (1) tills den övre täcklisten stoppar mot köksskå- pet. Tryck produkten i pilens riktning (2) mot skåpet på motsatta sidan av gångjärnet. 4 mm 44 mm Justera produkten i nischen. Kontrollera att avståndet mellan produk- ten och köksskåpets framkant är 44 mm. Det nedre gångjärnet (i påsen med tillbe- hör) ser till att avståndet mellan produk- ten och köksskåpet blir korrekt. Kontrollera att avståndet mellan produk- ten och köksskåpet är 4 mm. Öppna luckan. Sätt det nedre gångjärnet på plats.

www.aeg.comTa bort rätt del från gångjärnstäckningen (E). Ta bort DX-delen vid högergångjärn, och SX-delen i det motsatta fallet.

Sätt fast kåporna (C och D) på de utståen- de kanterna och i gångjärnshålen. Montera ventilationsgallret (B). Montera gångjärnstäckningarna (E) på gångjärnen.

Om produkten måste säkras i sidled mot köksskåpsdörren:

Lossa skruvarna i fästena (H).

Dra åt skruvarna igen. SVENSKA 77Klipp isär delarna (Ha), (Hb), (Hc) och (Hd). ca. 50 mm ca. 50 mm 21 mm 90° 90° 21 mm Montera del (Ha) på köksskåpets inre sida.

Tryck fast del (Hc) på del (Ha).

8 mm Öppna produktens dörrar och snickeri- luckan i en 90° vinkel. Sätt in den lilla fyrkantiga delen (Hb) i ske- nan (Ha). För ihop produktens dörr och snickeriluck- an och markera hålen.

8 mm Ta bort stöden och markera ett avstånd på 8 mm från snickeriluckans ytterkant där den lilla spiken ska passa in (K).

Sätt tillbaka den lilla fyrkantiga delen på skenan igen och fixera den med de med- följande skruvarna. Rikta in snickeriluckan och produktens dörrar mot varandra genom att justera del (Hb).

Tryck fast del (Hd) på del (Hb). Kontrollera slutligen följande:

• Alla skruvar är åtdragna.

• Tätningslisten sitter fast ordentligt på skåpet.

• Dörren öppnas och stängs ordentligt.

Vissa ljud hörs under normal användning (kompressor, cirkulation av köldmedel). SVENSKA 79BRRR! HISSS! CLICK! BLUBB! CRACK! SSSRR

CLICK!CLICK!SSSRRR!SSSRRR!BRRR!BRRR!HISSS!HISSS!BLUBB!BLUBB!CRACK!CRACK! www.aeg.com9. TEKNISKA DATA Inbyggnadsmått Höjd 1780 mm Vikt 560 mm Djup 550 mm Temperaturökningstid 21 tim. Nätspänning 230-240 V Frekvens 50 Hz Den tekniska informationen anges på typskylten som sitter till vänster inne i produkten samt på energietiketten.

Återvinn material med symbolen . Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret. SVENSKA 8182 www.aeg.comSVENSKA 83www.aeg.com/shop 222346075-A-162012
