BRUKSANVISNING KMT 9145 PT BAUKNECHT

Din och andras säkerhet är mycket viktig Underlåtenhet att följa de angivna instruktionerna, kan orsaka elektriska stötar, allvarliga skador, brännskador, brand eller skador på apparaten. Viktiga varningar bär dessa symboler. Grundläggande varningar om säkerheten

• Den är inte avsedd för användning i: - rum som används som kök för butikspersonal, kontor och andra arbetsytor -agroturism - hotell, motell och mottagningsanordningar - rumsuthyrning

• Eftersom enheten fungerar med elektrisk ström, observera följande säkerhetsföreskrifter: - vidrör inte apparaten med våta händer; - vidrör inte stickkontakten med våta händer; - säkerställ att det använda strömuttaget alltid är lätt åtkomligt, så att man kan dra ur stickkontakten om det behövs; - ifall av fel på apparaten försök inte reparera den. Stäng av apparaten med huvudströmbrytaren (A23), dra ut stickkontakten ur eluttaget och kontakta teknisk service.

• Förvara förpackningsmaterial (plastpåsar, expansiv polystyren) utom räckhåll för barn.

• Låt inte personer använda apparaten (inklusive barn) med nedsatta psykofysiska sensoriska, förmågor, eller av personer utan tillräcklig erfarenhet och kunskap, om inte de är övervakade eller instruerade av en person ansvarig för deras säkerhet. Övervaka barnen och säkerställ att de inte leker med apparaten.

• Fara för brännskador! Den här apparaten producerar hett vatten och när den är i funktion kan vattenånga bildas. Se till att inte komma i kontakt med vattenstrålar eller varm ånga. Använd vreden eller handtagen.

• Klamra dig inte fast dig vid kaffemaskinen när den har tagits ut ur möbeln. Placera inga föremål innehållande vätskor på hushållsapparaten, brandfarliga eller frätande ämnen, använd tillbehörshållaren för att förvara tillbehören som behövs för att brygga espresson (till exempel kaffemåttet). Placera inga stora föremål på hushållsapparaten som kan blockera dess rörelse eller instabila föremål.

• Använd inte hushållsmaskinen när den är utdragen ur nischen: vänta alltid tills apparaten är inaktiv innan du drar ut den. Med undantag för kaffekvarnen som ska regleras med utdragen maskin (se kapitel REGLERING AV KAFFEKVARN). Observera: använd enbart originaltillbehör och originalreservdelar eller sådana rekommenderade av tillverkaren. Avsedd användning Den här apparaten har tillverkats för att tillagning av kaffe och för att värma drycker. All annan användning är otillåten. Den här apparaten är inte avsedd för kommersiellt bruk. Tillverkaren ansvarar inte för skador till följd av felaktig användning av apparaten. De här apparaten kan installeras på inbyggnadsugn om den senare är utrustad med kylfläkt på den övre ytan (max. effekt 3kW). Bruksanvisning Läs noggrant dessa instruktioner innan du använder apparaten.

• Förvara noggrant dessa instruktioner.

• Underlåtenhet att följa dessa instruktioner kan orsaka skador och skador på apparaten. Tillverkaren ansvarar inte för skador till följd av underlåtenhet att följa dessa instruktioner för användningen. Observera: apparaten är utrustad med en kylfläkt. Den startar varje gång en kaffe, ånga eller hett vatten distribueras. Fläkten stängs automatiskt av efter några minuter.

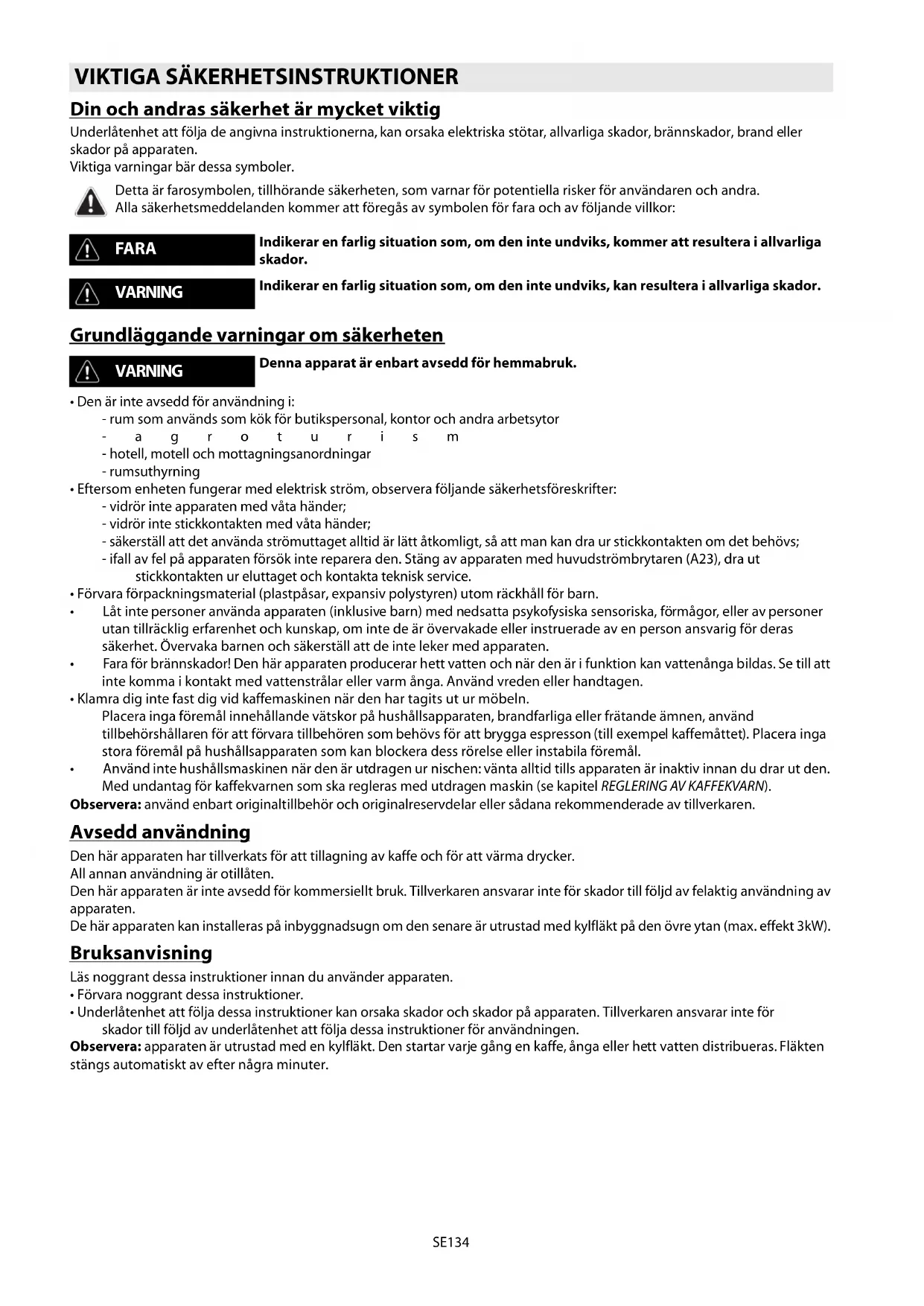

VIKTIGA SÄKERHETSINSTRUKTIONER

Detta är farosymbolen, tillhörande säkerheten, som varnar för potentiella risker för användaren och andra. Alla säkerhetsmeddelanden kommer att föregås av symbolen för fara och av följande villkor: FARA Indikerar en farlig situation som, om den inte undviks, kommer att resultera i allvarliga skador. VARNING Indikerar en farlig situation som, om den inte undviks, kan resultera i allvarliga skador. VARNING Denna apparat är enbart avsedd för hemmabruk.SE135 Kontroll av transporten Efter att ha avlägsnat emballaget, säkerställ att apparaten är hel och att alla tillbehör finns med. Använd inte apparaten vid tydliga skador. Kontakta teknisk service. Installation av apparaten Anslutning av apparaten Anslut enbart apparaten till ett uttag installerat på ett fackmannamässigt sätt med en minimum effekt på 10 A utrustad med effektiv jordning. Vid inkompatibilitet mellan eluttaget och apparatens stickkontakt låt byta ut eluttaget mot ett annat av lämplig typ av kvalificerad personal. För att uppfylla direktiven om säkerhet under installationen är det nödvändigt att använda en allpolig brytare med ett minsta avstånd mellan kontakterna på 3 mm. Använd inte grenuttag eller förlängningssladdar. Apparaten uppfyller följande EG-direktiv:

• Lågspänningsdirektivet 2006/95/CE och efterföljande ändringar.

• EMC 2004/108/CE direktivet och efterföljande ändringar. De material och föremål avsedda för kontakt med livsmedel uppfyller kraven i EU-förordningen (CE) N°1935/2004.

• Installationen ska utföras av en kvalificerad tekniker enligt gällande lokala bestämmelser (se kapitel INSTALLATION MED INBYGGNAD).

• Emballagedelarna (plastpåsar, polyester, etc.) ska inte lämnas inom räckhåll för barn.

• Installera aldrig hushållsapparaten i rum där temperaturen kan nå 0°C.

• Anpassa snarast möjligt vattenhårdheten genom att följa anvisningarna i kapitlet INSTALLATION MED INBYGGNAD. VARNING Säkerställ att den elektriska spänningen motsvarar den som är angiven på dataskylten på apparatens botten. VARNING Frånkopplingsanordningarna skall vara förutsedda i elnätet i överensstämmelse med nationella installationsreglerna. KASSERING Elektriska apparater ska inte kasseras tillsammans med hushållsavfall. Apparater som bär denna symbol är föremål för EU-direktivet 2002/96/CE. Alla elektriska apparater och elektronisk utrustning måste kasseras separat från hushållsavfall och lämnas in på avsedda sortergårdar. Genom en korrekt kassering av en avlagd apparat, undviker man skador på miljön och hälsorisker för personer. För ytterligare information om kassering av den avlagda apparaten kontakta den Kommunala förvaltningen, avfallskontoret eller affären där du köpte apparaten. KONFORMITETSDEKLARATIONSE136Kontrollera de nödvändiga min. måtten för en korrekt installation av hushållsapparaten. Kaffemaskinen ska installeras i en kolumn och denna kolumn måste vara ordentligt fastsatt på väggen med kommersiella konsoler. Försiktighet: • Alla installations- eller underhållsingrepp måste utföras med apparat skild från elnätet. • Köksmöbler i direkt kontakt med apparaten måste tåla en värme på (min. 65°C). • För att säkerställa en korrekt ventilation, lämna en öppning på möbelns botten (se mått på figur).

INSTALLATION MED INBYGGNAD

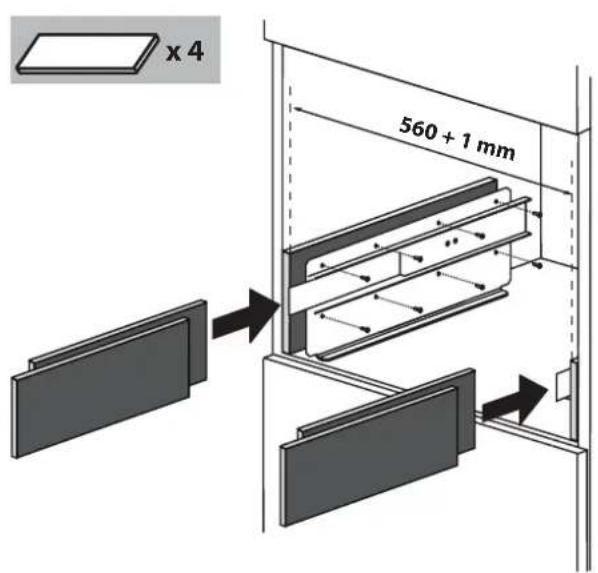

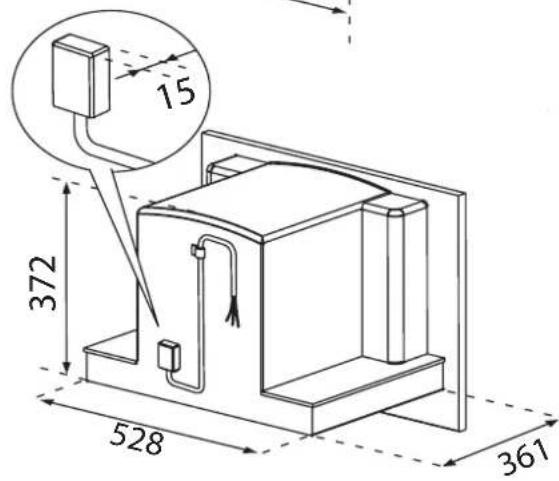

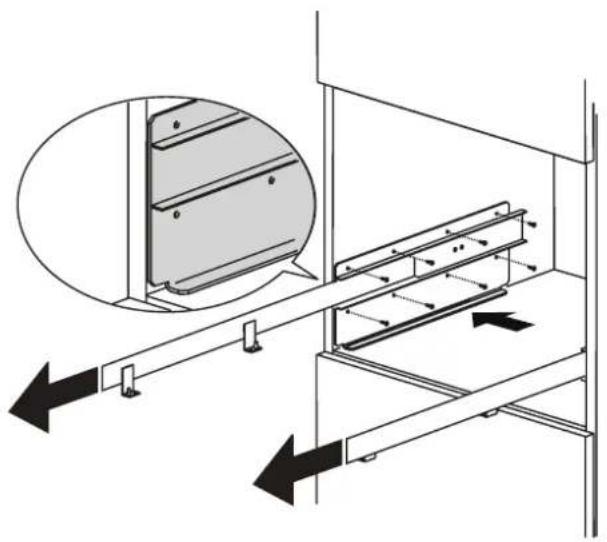

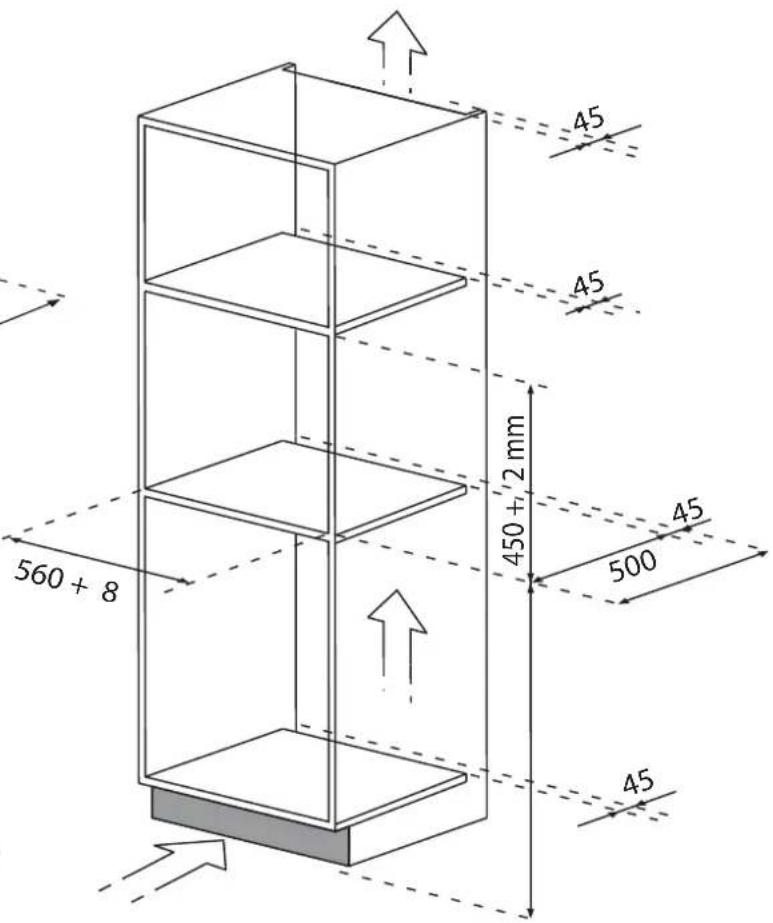

Mått i mmPlacera glidskenorna på möbelns sidoytor, som visas på figuren. Fäst glidskenorna med de medföljande skruvarna, dra sedan ut dem helt. Om kaffemaskinen är installerad ovanpå en “Värmelåda” använd den senares övre yta som referens för att placera glidskenorna. I sådant fall finns inget stödplan.

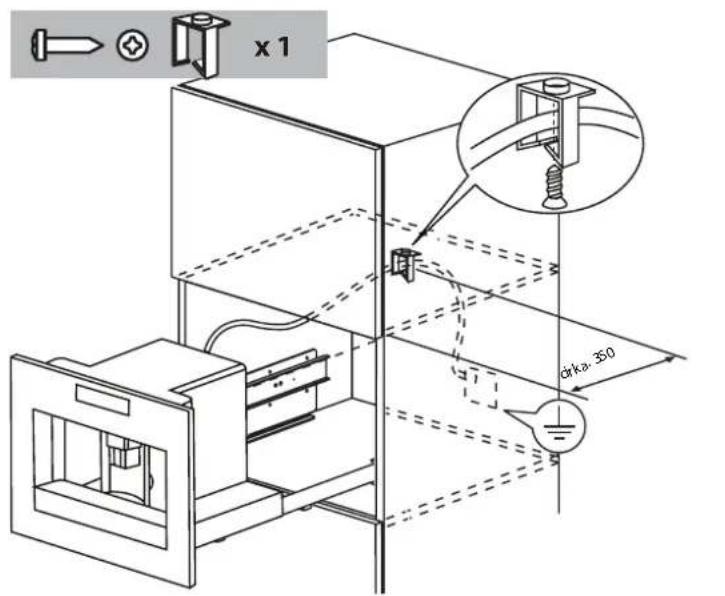

x 16 x 2SE137 Fäst elkabeln med clipset. Elkabeln måste vara tillräckligt lång så att man kan dra ut apparaten från möbeln för att fylla på bönbehållaren. Jordning är obligatorisk enligt lag. Elanslutningen ska utföras av en kvalificerad tekniker enligt anvisningarna. Placera hushållsmaskinen på glidskenorna och se till att stiften är isatta i de avsedda sätena och fäst den med de medföljande skruvarna. Om du behöver justera apparatens uppställning, placera de medföljande distanselementen under eller vid stödets sidor. x 1

x 4 x 4 560 + 1 mmSE138 Apparat Se bilden A på sida 2. A1 Bricka för koppar A2 Lucka A3 Kaffetransportör A4 Behållare för kaffesump A5 Bryggenhet A6 Belysning på bricka för koppar A7 Knapp för påslagning/stand-by A8 Kontrollpanel A9 Kopplingsplint A10 Munstycke för hett vatten och ånga A11 Skål för föremål A12 Vattenbehållare A13 Utmatningsrör för kaffe (kan ställas in i höjdled) A14 Droppbricka A15 Lock till bönbehållare A16 Bönbehållare A17 Vred för inställning av malningsgrad A18 Lucka för tratt malet kaffe A19 Mått A20 Plats för mått A21 Tratt för införande av malet kaffe A22 Elkabel A23 Huvudströmbrytare ON/OFF Kontrollpanel Se bilden B på sida 2. Observera: för att aktivera ikonerna räcker en lätt vidrörning. B1 Display: användarhandbok för användning av apparaten. B2 Ikon MENY för att aktivera eller avaktivera inställningssättet för menyns parametrar. B3 Ikon för att välja kaffesmaken. B4 Ikon för att välja den önskade kaffetypen (espresso, liten kopp, medelstor kopp, stor kopp, mugg) B5-B6 Ikon för att bläddra framåt eller bakåt i de olika posterna invändigt menyn. B7. Ikon OK för att bekräfta den valda posten B8 Ikon för att brygga en kopp kaffe B9 Ikon för att brygga två koppar kaffe B10 Ikon för att brygga en cappuccino. B11 Ikon för att mata ut hett vatten. Mjölkbehållare och tillbehör Se bilden C på sida 2. C1 Markör mjölkskummare C2 Handtag för mjölkbehållare C3 Knapp CLEAN C4 Slang för mjölkuppsugning C5 Slang för mjölkskumning C6 Anordning för mjölkskumning C7 Pip för hett vatten

BESKRIVNING AV APPARATENSE139

• Maskinen har kontrollerats i fabriken med kaffe det är därför helt normalt att det finns spår av kaffe i kaffekvarnen.

• Anpassa snarast möjligt vattenhårdheten genom att följa proceduren beskriven i avsnittet Programmering av vattenhårdheten.

1. Anslut apparaten till elnätet. Välj önskat språk.

2. För att välja språket, använd ikonerna (B5 och B6) tills du har valt det önskade språket (Figur 2). När displayen visar meddelandet: TRYCK PÅ OK FÖR ATT VÄLJA SVENSKA, tryck på ikonen OK (B7) (Figur 3). Om du väljer ett inte önskat språk, följ anvisningarna i avsnittet Inställning av språket. Om ditt språk inte finns, välj ett av dem på displayen. I instruktionerna betraktas det engelska språket som referens. Fortsätt således med instruktionerna angivna på displayen. 3. Efter 5 sekunder, visar maskinen FYLL BEHÅLLARE: dra ut behållaren (Figur 4), skölj den och fyll den med friskt vatten utan att överstiga linjen MAX. Sätt i den på nytt och tryck i den helt. 4. Placera sedan en kopp under pipen för hett vatten (Figur 5). (Om vattenpipen inte är isatt, visar maskinen meddelandet SÄTT I VATTENPIP och haka fast den som angivet på Figur 6. Maskinen visar HETT VATTEN TRYCK PÅ OK. Tryck på ikonen OK (B7) (Figur 3) och efter några sekunder, kommer anulla något vatten ut ur pipen.

5. Maskinen visar STÄNGER AV VAR GOD VÄNTA och den stängs av.

6. Dra hushållsapparaten utåt med hjälp av handtagen (Figur 7); öppna locket, fyll behållaren med kaffebönor, stäng locket och skjut hushållsmaskinen inåt. Nu är maskinen klar för normal användning. Observera:

• Första gången du använder maskinen måste du brygga 4-5 koppar espresso eller 4-5 koppar cappuccino innan du erhåller ett bra resultat.

• Vid varje påslagning av huvudströmbrytaren ON/OFF (A23) utför hushållsmaskinen en AUTODIAGNOS funktion för att sedan stängas av, för att slå på den på nytt tryck på knappen (A7) påslagning/stand-by (Figur 1). Varje gång du slår på apparaten, utförs automatiskt en förvärmnings- och sköljningscykel som inte kan avbrytas. Apparaten är enbart klar för användning efter utförandet av denna cykel. För att slå på apparaten tryck på knappen (A7) påslagning/stand-by (Figur 1): på displayen visas meddelandet VÄRMER UPP VAR GOD VÄNTA. När uppvärmningen har slutförts, visar apparaten ett annat meddelande: SKÖLJER. Apparaten är i temperatur när meddelandet MEDELSTOR KOPP NORMAL SMAKvisas på displayen.

FÖRSTA START AV APPARATEN

VARNING Tillsätt inte förmalet kaffe, frystorkat kaffe, karamelliserade bönor eller föremål som kan skada maskinen

PÅSLAGNING OCH FÖRUPPVÄRMNING

VARNING Risk för brännskador! Under sköljningen matas lite hett vatten ut genom munstycken på kaffepipen.SE140 1. Maskinen är inställd i fabrik för att brygga kaffe med normal smak. Det är möjligt att begära kaffe med extra mild smak, mild, normal, stark, eller extra stark, med tillval av förmalet kaffe. För att välja den önskade smaken, tryck flera gånger på ikonen (B3) (Figur 8): den önskade smaken på kaffet visas på displayen. 2. Ställ en kopp under pipen om du vill ha 1 kaffe (Figur 9) eller 2 koppar för 2 kaffe (Figur 9). För att erhålla ett bättre skum, för kaffepipen så nära som möjligt kopparna genom att sänka den (Figur 10). 3. Tryck på ikonen (B4) (Figur 11) för att välja den önskade kaffetypen: espresso, liten kopp, medelstor kopp, stor kopp, mugg. Tryck på ikonen (B8) (Figur 12) om du vill brygga en kaffe, eller, om du istället vill brygga 2 kaffe tryck på ikonen (B9) (Figur 13). Nu maler maskinen kaffebönorna och häller kaffet i koppen. När en gång den förinställda kaffemängden erhållits, stoppar maskinen automatiskt utmatningen och skjuter ut kassetten med det använda kaffet i lådan för kaffesump.

4. Efter någon sekund är maskinen åter klar att användas.

5. För att stänga av maskinen, tryck på knappen (A7) påslagning/stand-by (Figur 1). (Innan maskinen stängs av utför den en automatisk sköljning: se upp att inte bränna dig). Observera:

• Om kaffet kommer ut droppvis eller inte alls, se kapitel REGLERING AV KAFFEKVARN.

• Om kaffet kommer ut för snabbt och kaffeskummet inte är tillfredsställande, se kapitel REGLERING AV KAFFEKVARN.

• Råd för att erhålla ett varmare kaffe: - gå tillväga som beskrivet i kapitlet ÄNDRING OCH INSTÄLLNING AV MENYPARAMETRARNA, funktion Sköljning; - använd inte alltför tjocka koppar. De absorberar för mycket värme, om de inte förvärms; - använd koppar som först har förvärmts genom att skölja dem i hett vatten.

• Det är möjligt att närsomhelst avbryta utmatningen av kaffe genom att trycka på ikonen som du tidigare har valt.

• Så snart utmatningen är klar, om du vill öka kaffemängden i koppen, håll den tidigare valda ikonen intryckt inom 3 sekunder från utmatningens slut).

• När displayen visa meddelandet FYLL B EHÅLLARE! är det nödvändigt att fylla vattenbehållaren annars matar inte maskinen ut kaffe. (Det är normalt att det fortfarande är lite vatten kvar i behållaren).

• Efter 14 enkla kaffe (eller 7 dubbla) visar maskinen meddelandet TÖM BEHÅLLAREN FÖR KAFFESUMP!. För att utföra rengöringen öppna luckan på framsidan på bryggenheten (Figur 16), dra ut droppbrickan (Figur 17) och rengör den. När du utför rengöringen, dra alltid ut droppbrickan helt.

• När du drar ut droppbrickan är det OBLIGATORISKT att tömma behållaren för kaffesump. Om detta inte sker kan det hända att maskinen täpps igen.

• När maskinen matar ut kaffe, ska man aldrig dra ut vattenbehållaren. Om detta sker, kan maskinen inte längre laga kaffe och visar meddelandet: FÖR FINT MALET JUSTERA KVARNEN OCH TRYCK PÅ OK och sedan FYLL BEHÅLLAREN!. Kontrollera därefter vattennivån i behållaren och sätt tillbaka den. För att starta maskinen är det nödvändigt att sätta i vattenröret om det inte är isatt (Figur 6), tryck på ikonen OK (B7) och displayen visar HETT VATTEN TRYCK PÅ OK. Tryck på ikonen OK (B7) inom några sekunder, låt vattnet rinna ur vattenröret i cirka 30 sekunder. Efter avslutad utmatning, återgår apparaten automatiskt att visa de inställda grundläggande lägena.

• Maskinen kan kräva att upprepa momentet flera gånger; detta för att helt eliminera luften i vattenkretsen.

• Om ovanstående moment inte utförs korrekt eller om maskinen stängs av, kan displayen återgå att visa de inställda grundläggande lägena, även om problemet i verkligheten kvarstår.

BRYGGA KAFFE (MED KAFFEBÖNOR)SE141

Maskinen är förinställd i fabrik att automatisk mata ut följande kaffemängder:

• Mugg. För att ändra och programmera den önskade kaffemängden, till exempel den för espresso, gå tillväga på följande sätt:

• Tryck upprepade gånger på ikonen (B4) tills displayen visar ESPRESSO.

• Håll ikonen intryckt (B8) tills displayen visar meddelandet PROGRAMMERA MÄNGD. Under tiden som maskinen matar ut kaffe.

• Tryck på nytt på ikonen (B8) för att avbryta utmatningen och spara den nya inställda kaffemängden. Nu är maskinen omprogrammerad enligt den nya inställningen och är klar för användning. Det är även möjligt att ändra kaffemängden i liten kopp, medelstor kopp, stor kopp och mugg. Observera: genom att trycka på ikonen (B9), matas en dubbel kaffemängd ut i förhållande till vad tidigare inställt med ikonen (B8). Om man vill återgå till maskinens originalinställningar se avsnittet Återgång till fabriksinställning (reset). Kaffekvarnen ska inte regleras, därför den är redan förinställd i fabrik; men om utmatningen skulle vara för snabb eller alltför långsam (droppvis), är det nödvändigt att utföra en korrigering med justervredet för malningsgraden (Figur 14).

• Tryck på ikonen (B3) (Figur 8) och välj funktionen för malet kaffe.

• Dra ut apparaten genom att dra den utåt; se till att använda de avsedda handtagen (Figur 7).

• Lyft locket i mitten, häll i ett mått förmalet kaffe i tratten (Figur 18); tryck hushållsmaskinen inåt och gå sedan tillväga som beskrivet i kapitlet BRYGGA KAFFE (MED KAFFEBÖNOR). Observera: det är möjligt att laga enbart en kopp kaffe per gång, genom att trycka på ikonen (B8) (Figur 12).

• Om du efter att ha använt maskinen med förmalet kaffe, du vill återgå till att laga kaffe med kaffebönor, är det nödvändigt att inaktivera funktionen förmalet kaffe genom att trycka på ikonen (B3) på nytt (Figur 8). Observera:

• Häll aldrig i förmalet kaffe med avstängd maskin, för att undvika att det sprider sig inuti maskinen.

• Häll aldrig i mer än 1 mått kaffe för maskinen lagar inte kaffe sedan.

• Använd enbart det medföljande måttet.

• Häll enbart i förmalet kaffe i tratten för espressomaskiner.

• Om du häller i mer än ett mått malet kaffe sätts tratten igen, använd en kniv för att föra ner kaffet (Figur 20), ta sedan bort och rengör bryggenheten och maskinen som beskrivet i avsnittet Rengöring av bryggenhet.

• Kontrollera alltid att maskinen är klar för användning.

• Säkerställ att vattenröret är fasthakat på munstycket (Figur 6).

• Placera en behållare under vattenpipen.

• Tryck på ikonen (B11) (Figur 19). Maskinen visar meddelandet HETT VATTEN och det heta vattnet kommer ut ur vattenpipen och fyller behållaren som står under (Mata inte ut hett vatten i mer än 2 minuter utan uppehåll). För att avbryta tryck på ikonen (B11). Maskinen avbryter matningen när den förinställda mängden en gång har uppnåtts.

VARNING Justervredet ska enbart vridas när kaffekvarnen är i funktion. För att erhålla en långsammare utmatning av kaffe och förbättra utseendet på kaffeskummet, vrid ett hack moturs (=finare malt kaffe). För en snabbare utmatning av kaffe (inte droppvis), vrid ett hack medurs (=grövre malt kaffe). TILLAGNING AV KAFFE ESPRESSO MED MALET KAFFE (ISTÄLLET FÖR MED KAFFEBÖNOR)

UTMATNING AV HETT VATTENSE142

Maskinen är inställd i fabrik för att automatiskt mata ut cirka 250ml hett vatten. Om du vill ändra dessa mängder, gå tillväga på följande sätt:

• Håll ikonen intryckt (B11) tills displayen visar meddelandet PROGRAMMERA MÄNGD. Under tiden maskinen matar ut hett vatten.

• Tryck på nytt på ikonen (B11) för att avbryta matningen och spara den nya inställda mängden vatten. Nu är maskinen omprogrammerad enligt de nya inställningarna och klar för användning.

• Välj den önskade kaffesmaken för att bereda cappuccino, tryck på ikonen (B3).

• Ta av locket på mjölkbehållaren.

• Fyll behållaren med cirka 100 g mjölk för varje cappuccino som du vill tillreda (Figur 22), överstig inte nivån MAX (motsvarande cirka 750ml) tryckt på behållaren. Använd helst kylskåpstempererad (cirka 5°C) helt skummad mjölk eller delvis skummad mjölk.

• Kontrollera att sugröret är helt infört i gummit (Figur 23), sätt sedan tillbaka locket på mjölkbehållaren.

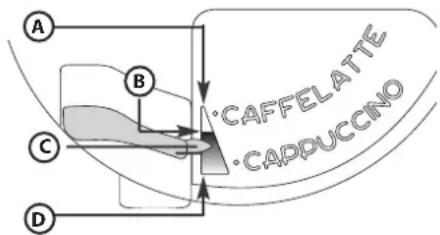

• Placera markören mjölkskummare (C1) mellan påskrifterna CAPPUCCINO och CAFFELATTE tryckta på mjölkbehållarens lock. Det är möjligt att reglera skummängden: flytta reglaget litet mot påskriften CAFFELATTE du får ett mindre tjockt skum. Om du däremot flyttar den mot påskriften CAPPUCCINO får du ett tjockare skum.

• Ta bort pipen för hett vatten (Figur 6) och haka fast mjölkbehållaren vid munstycket (Figur 24).

• Flytta mjölkmatarröret som visas på Figur 25 och placera den tillräckligt stora koppen under kaffepipen och mjökpipen.

• Tryck på ikonen (B10). Maskinen visar meddelandet CAPPUCCINO och efter någon sekund, kommer den skummade mjölken ut och fyller koppen som står under. (Den utkommande mjölken avbryts automatiskt).

• Maskinen matar ut kaffet.

• Nu är cappuccinon klar: sockra efter smak, och om du så vill, kan du strö lite kakaopulver över skummet. Observera:

• Under beredningen av cappuccinon kan du avbryta utmatningen av mjölkskumningen eller kaffet, genom att trycka på ikonen (B10).

• Om under mjölkskumningen, behållaren töms helt, haka av den och tillsätt mjölk. Sedan hakar du på den och tryck på ikonen (B10) för att på nytt laga en cappuccino.

• För att garantera den kompletta rengöringen och hygienen av mjölkskummaren, när du har lagat cappuccini, rengör de invändiga rören i mjölkbehållarens lock. På displayen blinkar meddelandet TRYCK PÅ KNAPPEN CLEAN: - ställ en behållare under röret för mjölkpipen (Figur 25); - tryck och håll nere tryckknappen CLEAN (C3) som sitter på locket, i minst 8 sekunder, (Figur 25), för att starta rengöringsfunktionen. Maskinen visar meddelandet RENGÖRING PÅGÅR med förloppsindikatorn under. Det rekommernderas att inte släppa tryckknappen CLEAN förrän strecket är komplett och därför inte har avslutat den hela rengöringsfasen. Om du släpper tryckknappen CLEAN avbryts funktionen. När en gång rengöring är avslutad, haka av mjölkbehållaren och ställ den i kylskåpet. Det är inte tillrådligt att lämna mjölk utanför kylskåpet i mer än 15 minuter.

• Om man vill ändra mängden kaffe eller mängden mjölkskumning som maskinen automatiskt matar ut i koppen, gå tillväga som beskrivet i kapitlet ÄNDRING AV MÄNGDEN MJÖLK OCH KAFFE FÖR CAPPUCCINON. Maskinen har förinställts i fabrik för att automatiskt mata ut en cappuccino standard. Om du vill ändra dessa mängder, gå tillväga på följande sätt:

• Fyll mjölkbehållaren med mjölk till max nivå angiven på behållaren.

• Håll intryckt ikonen (B10) tills displayen visar meddelandet PROGRAMMERA MJÖLKMÄNGDEN FÖR CAPPUCCINO. Under tiden maskinen matar ut mjölk.

• Tryck på ikonen (B10) igen för att avbryta utmatningen och spara den nya inställda mängden.

• Efter några sekunder, börjar maskinen att mata ut kaffe och på displayen visas meddelandet PROGRAMMERA MÄNGD KAFFE FÖR CAPPUCCINO.

• Tryck på ikonen (B10) igen för att avbryta utmatningen och spara den nya inställda mängden kaffe. Nu är maskinen omprogrammerad enligt de nya inställningarna och klar för användning.

DSE143 När maskinen är klar för användning, är det möjligt att ändra följande parametrar eller funktioner invändigt menyn:

• LÄMNA Inställning av språket Om du vill ändra språket på displayen, gå tillväga som följer:

• Tryck på ikonen MENY (B2) för att gå in i menyn och sedan på ikonerna (B5) och (B6) tills du kan välja funktionen SPRÅK.

• Tryck på ikonen OK (B7).

• Tryck på ikonerna (B5) och (B6) tills maskinen visar det önskade språket.

• Tryck på ikonen OK (B7) för att bekräfta.

• Tryck på ikonen MENY (B2) för att avsluta menyn. Sköljning Den här funktionen tjänar till att erhålla ett varmare kaffe. Gå tillväga som följer:

• Om maskinen nyss har slagits på, och du vill ha en liten kopp kaffe (mindre än 60cc), använd sköljningsvattnet för att förvärma koppen.

• Om istället från det att den sista tillagade koppen kaffe, mer än 2/3 minuter har gått, innan du lagar en ny kopp kaffe är det nödvändigt att förvärma bryggenheten genom att trycka på ikonen MENY (B2) för att gå in i menyn; på displayen visas SKÖLJER. Tryck på ikonen OK (B7). Displayen visar OK FÖR BEKRÄFTELSE. Tryck ännu en gång på ikonen OK (B7). Låt sedan vattnet rinna ner i droppskålen som står under, eller använd det här vattnet för att fylla (och sedan tömma) koppen som du sedan använder för kaffet för att förvärma den. Ändra längden för påslagningen Maskinen har förinställts i fabrik att automatiskt stängas av efter 30 minuter från sista användning. För att ändra detta intervall (max 120 min.), gå tillväga som följer:

• Tryck på ikonen MENY (B2) för att gå in i menyn och tryck sedan på ikonerna (B5) och (B6) tills maskinen visar meddelandet SJÄLVAVSTÄNGNING.

• Tryck på ikonen OK (B7) för att bekräfta.

• Tryck på ikonerna (B5) och (B6) för att fastställa efter hur lång tid apparaten ska stängas av (30 minuter, 1 timma, 2 timmar).

• Tryck på ikonen OK (B7) för att bekräfta.

• Tryck på ikonen MENY (B2) för att avsluta menyn. Inställning av klockan

• Tryck på ikonen MENY (B2) för att gå in i menyn och tryck sedan på ikonerna (B5) och (B6) tills maskinen visar meddelandet INSTÄLLNING AV TID.

• Tryck på ikonen OK (B7).

• För att ställa in timman, använd ikonerna (B5) och (B6) och tryck på ikonen OK (B7) för att bekräfta.

• För att ställa in minuterna, använd ikonerna (B5) och (B6) och tryck på ikonen OK (B7) för att bekräfta.

• Tryck på ikonen MENY (B2) för att avsluta menyn. Inställning av timman för den automatiska påslagningen Denna funktion gör det möjligt att programmera timman då maskinen automatiskt slås på.

• Säkerställ att maskinens klocka har ställts in.

• Tryck på ikonen MENY (B2) för att gå in i menyn och tryck sedan på ikonerna (B5) och (B6) tills maskinen visar meddelandet SJÄLVPÅSLAGNING INAKTIVERAD.

• Tryck på ikonen OK (B7) för att bekräfta.

• För att ställa in timman för den automatiska påslagningen, använd ikonerna (B5) och (B6) och tryck på ikonen OK (B7) för att bekräfta.

• För att ställa in minuterna, använd ikonerna (B5) och (B6) och tryck på ikonen OK (B7) för att bekräfta.

• Tryck på ikonen OK (B7), displayen visar SJÄLVPÅSLAGNING AKTIVERAD.

• Tryck på ikonen MENY (B2) för att avsluta menyn. På displayen visas symbolen intill timman. Ändring av temperaturen på kaffet För att ändra temperaturen på det utmatade kaffet, gå tillväga som följer:

• Tryck på ikonen MENY (B2) för att gå in i menyn och tryck sedan på ikonerna (B5) och (B6) tills maskinen visar meddelandet KAFFETEMPERATUR;

• Tryck på ikonen OK (B7).

• Tryck på ikonerna (B5) och (B6) för att välja den önskade kaffetemperaturen: låg, medium, hög.

• Tryck på ikonen OK (B7) för att bekräfta den valda temperaturen.

• Tryck på ikonen MENY (B2) för att avsluta menyn. Programmering av vattenhårdheten Om du vill kan du förlänga den här funktionsperioden och således göra avkalkningen mindre ofta genom att programmera maskinen baserat på det faktiska innehållet av kalk i vattnet som används. Gå tillväga på följande sätt:

• Efter att ha tagit ut den reaktiva remsan “Total hardness test” ur förpackningen (bifogat sida 2), sänk ner den helt i vattnet i någon sekund. Ta sedan upp den och vänta 30 sekunder cirka (tills den byter färg och det bildas röda rutor).

• Tryck på ikonen MENY (B2) för att gå in i menyn och tryck sedan på ikonerna (B5) och (B6) tills maskinen visar meddelandet VATTENHÅRDHET.

• Tryck på ikonen OK (B7).

• Tryck på ikonerna (B5) och (B6) tills att välja antalet prickar motsvarande antalet röda rutor som har bildats på den reaktiva remsan (exempel, om det har bildats 3 röda rutor på den reaktiva remsan är det nödvändigt att välja meddelandet );

• Tryck på ikonen OK (B7) för att bekräfta data. Nu är maskinen programmerad för att meddela när avkalkning verkligen är nödvändig.

• Tryck på ikonen MENY (B2) för att avsluta menyn. Avkalka Observera: använd enbart avkalkningsmedel rekommenderade av tillverkaren. Annars gäller inte garantin. Dessutom gäller inte garantin om inte avkalkningen utförs regelbundet. När maskinen visar meddelandet AVKALKNING är det dags att utföra avkalkningen. Gå tillväga som följer:

• Säkerställ att maskinen är klar för användning.

• Haka fast vattenpipen (C7) vid munstycket (A10).

• Tryck på ikonen MENY (B2) för att gå in i menyn och tryck sedan på ikonerna (B5) och (B6) tills maskinen visar meddelandet AVKALKNING.

• Tryck på ikonen OK (B7) och maskinen visar meddelandet AVKALKNING OK FÖR ATT BEKRÄFTA.

• Tryck på ikonen OK (B7). På displayen visas meddelandet SÄTT PÅ AVKALKNING. TRYCK PÅ OK.

• Töm vattenbehållaren, häll i flaskinnehållet av avkalkningsmedlet och följ anvisningarna angivna på avkalkningsmedlets förpackning, tillsätt därefter vatten tills MAX nivå tryckt vattenbehållaren. Placera en behållare på cirka 2 liter under hetvattenpipen.

• Tryck på ikonen OK (B7); avkalkningslösningen kommer ut ur hetvattenpipen och börjar fylla den understående behållaren. Maskinen visar meddelandet AVKALKNING PÅGÅR.

• Avkalkningsprogrammet utför automatiskt en serie utmatningar och pauser.

• Efter cirka 30 sekunder, visar maskinen meddelandet SKÖLJNING FYLL BEHÅLLAREN.

• Töm vattenbehållaren, skölj den för att eliminera resterna av avkalkningsmedlet och fyll den med rent vatten.

• Sätt tillbaka behållaren med rent vatten. På displayen visas meddelandet SKÖLJNING TRYCK PÅ OK.

• Tryck på ikonen OK (B7) på nytt. Hett vatten kommer ut ur pipen, fyll behållaren och maskinen visar meddelandet SKÖLJNING.

• Vänta på meddelandet SKÖLJNING KLAR TRYCK PÅ OK.

• Tryck på ikonen OK (B7). På displayen visas meddelandet AVKALKNING KOMPLETT och sedan FYLL BEHÅLLAREN. Fyll behållaren igen med rent vatten.

• Avkalkningsprogrammet är nu avslutat och maskinen är på nytt klar för att laga kaffe. Observera: om avkalkningsproceduren avbryts innan den är avslutad, är det nödvändigt att börja om från början. Observera: GARANTIN GÄLLER INTE OM AVKALKNINGEN INTE UTFÖRS REGELBUNDET. VARNING Avkalkningsmedlet innehåller syror. Följ säkerhetsanvisningarna från tillverkaren angivna på behållaren för avkalkning.SE145 Återgång till fabriksinställning (reset) Det är möjligt att återgå till maskinens originalinställningar (även efter att användaren har ändrat dem) genom att gå tillväga på följande sätt:

• Tryck på ikonen MENY (B2) för att gå in i menyn och tryck sedan på ikonerna (B5) och (B6) tills maskinen visar meddelandet FABRIKSVÄRDEN.

• Tryck på ikonen OK (B7) och maskinen visar meddelandet OK FÖR ATT BEKRÄFTA.

• Tryck på ikonen OK (B7) för att återgå till fabriksinställningar. På displayen visas för någon sekund ÅTERSTÄLLDA.

• Tryck på ikonen MENY (B2) för att avsluta menyn. Statistik Med den här funktionen visas maskinens statistiska data. För att visa dem, gå tillväga som följer:

• Tryck på ikonen MENY (B2) för att gå in i menyn och tryck sedan på ikonerna (B5) och (B6) tills maskinen visar meddelandet STATISTIK.

• Tryck på ikonen OK (B7).

• Genom att trycka på ikonerna (B5) och (B6) är det möjligt att kontrollera: - hur många kaffe och cappuccini som har matats ut; - hur många avkalkningar som har utförts; - hur många liter vatten har totalt matats ut.

• Tryck en gång på ikonen MENY (B2) för att lämna denna funktion, eller tryck två gånger på ikonen MENY (B2) för att lämna menyn. Toninställning Med denna funktion aktiverar eller inaktiverar man ljudsignalen som maskinen avger vid varje tryck på ikonerna och vid varje isättning/avlägsnade av tillbehören. Observera: maskinen är förinställd med ljudsignal aktiverad.

• Tryck på ikonen MENY (B2) för att gå in i menyn och tryck sedan på ikonerna (B5) och (B6) tills maskinen visar meddelandet TONINSTÄLLNING AKTIVERAD.

• Tryck på ikonen MENY (B2) för att avsluta menyn. Programmering av kaffe För instruktionerna rörande programmeringen av kaffe, se kapitlet ÄNDRING AV KAFFEMÄNGDEN I KOPPEN. Programmering av cappuccino För instruktionerna rörande programmeringen av cappuccino, se kapitlet ÄNDRING AV MÄNGDEN MJÖLK OCH KAFFE FÖR CAPPUCCINON. Programmering av vatten För instruktionerna se kapitlet ÄNDRA MÄNGDEN HETT VATTEN. Rengöring av maskinen Använd inte lösningsmedel eller slipande rengöringsmedel för rengöring av maskinen. Följande maskindelar ska rengöras periodvis:

• Behållare för kaffesump (A4).

• Vattenbehållare (A12).

• Munstycken på kaffepipen (A13).

• Tratt för hälla i förmalet kaffe (A21).

• Efter att ha öppnat luckan (A2) kan maskinen kommas åt invändigt.

• Bryggenhet (A5). Rengöring av behållaren för kaffesump När meddelandet TÖM BEHÅLLAREN FÖR KAFFESUMP! visas på displayen, är det nödvändigt att tömma den och rengöra den. För att utföra rengöringen:

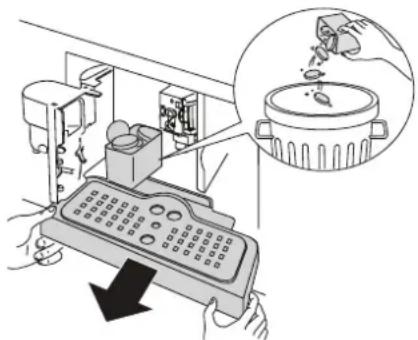

• Öppna luckan på framsidan (Figur 16), dra därefter ut droppbrickan (Figur 17), och rengör den.

• Rengör noggrant behållaren för kaffesump. Observera: när du drar ut droppbrickan är det obligatoriskt att alltid tömma behållaren för kaffesump.

RENGÖRING OCH UNDERHÅLLSE146

Rengöring av droppbricka Droppbrickan är försedd med en flytande indikator (röd färg) för den innehållna vattennivån (Figur 27). Innan denna indikator börjar skjuta ut ur brickan för koppar, är det nödvändigt att tömma den och rengöra den. För att flytta brickan:

1. Öppna luckan (Figur 16).

2. Dra ut droppbrickan och behållaren för kaffesump (Figur 17).

3. Rengör droppbrickan och behållaren för kaffesump (A4).

4. Sätt tillbaka brickan och behållaren för kaffesump (A4).

Rengör vattenbehållaren

1. Rengör periodvis (cirka en gång per månad) vattenbehållaren (A12) med en fuktad trasa och diskmedel.

2. Avlägsna noggrant rester av diskmedel.

Rengör pipens munstycken

1. Rengör munstyckena periodvis med en svamp (Figur 28).

2. Kontrollera periodvis att kaffepipens hål inte är ingensatta. Om nödvändigt, avlägsna kafferesterna med en tandpetare

(Figur 26). Rengöring av tratten för påfyllning av förmalet kaffe

• Kontrollera periodvis (cirka en gång per månad) att tratten för påfyllning av förmalet kaffe inte är ingensatt (Figur 20). Invändig rengöring av maskinen

1. Kontrollera med jämna mellanrum (cirka en gång per vecka) maskinen invändigt att den inte är smutsig. Om nödvändigt,

avlägsna kafferester med en svamp.

2. Sug upp resterna med en dammsugare (Figur 29).

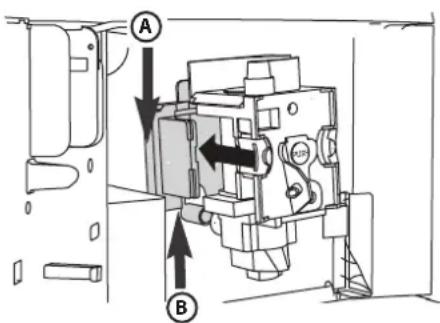

Rengöring av bryggenhet Bryggenheten ska rengöras minst en gång per månad.

1. Säkerställ att maskinen har korrekt utfört avstängningen (se AVSTÄNGNING AV APPARATEN).

2. Öppna luckan (Figur 16).

3. Dra ut droppbrickan och behållaren för kaffesump (Figur 17).

4. Tryck de röda avhakningsknapparna inåt och dra samtidigt ut bryggenheten utåt (Figur 30).

Observera: Rengör bryggenheten utan att använda rengöringsmedel därför den invändiga kolven är behandlad med ett smörjmedel som då tas bort av rengöringsmedlet.

5. Sänk ner bryggenheten i vatten i cirka 5 minuter och torka den sedan.

6. Efter rengöringen, sätt tillbaka bryggenheten (A5) trä på den på stödet och på den nedre stiftet; tryck därefter på

påskriften PUSH tills du hör ett klick för fasthakningen. Observera: om det är svårt att föra in bryggenheten, är det nödvändigt (före isättningen) att ge den den korrekta storleken genom att samtidigt kraftigt trycka från den undre och övre delen som visas på följande figur. VARNING Om droppbrickan in töms, kan vatten rinna över. Detta kan skada maskinen. VARNING Innan du utför något rengöringsmoment, måste maskinen vara avstängd genom att trycka på huvudströmbrytaren (A23) och skild från elnätet. Sänk aldrig ner maskinen i vatten. VARNING Bryggenheten (A5) kan inte dras ut när maskinen är påslagen. Försök inte att avlägsna bryggenheten med kraft. A. Stöd B. Stift

7. När den är isatt, säkerställ att de båda röda knapparna har utlösts utåt.

8. Sätt tillbaka droppbrickan med behållaren för kaffesump.

Rengöring av mjölkbehållaren Om behållaren fortfarande innehåller mjölk, låt den inte stå länge utanför kylskåp. Rengör behållaren efter varje förberedning av mjölken som beskrivet i anmärkningen 3 i kapitlet BEREDNING AV CAPPUCCINO. Alla komponenter kan diskas i diskmaskin genom att placera dem i den övre korgen i diskmaskinen.

1. Vrid locket på mjölkbehållaren medurs och dra av det.

2. Dra ut utmatningsröret och sugröret.

3. Dra markören genom att dra den utåt.

4. Diska alla komponenter noggrant med hett vatten och diskmedel. Va speciellt uppmärksam på de invändiga hålen och på

kanalen placerad på markörens tunna spets att det inte finns mjölkrester.

5. Kontrollera även att sugröret och utmatningsröret inte är igensatta med mjölkrester.

6. Återmontera markören, utmatningsröret och sugröret för mjölk.

7. Sätt på locket igen på mjölkbehållaren.

Varje gång apparaten stängs av, utförs en automatisk sköljning, som inte få avbrytas. Observera: om apparaten inte används under längre perioder, tryck också på huvudströmbrytaren ON/OFF (A23), placerad på apparatens sida, till läge 0. VARNING Rengör alltid mjölkbehållarens (C) invändiga ledningar efter att ha förberett mjölken. A. Utmatningsrör B. Sugrör C. Kanal D. Markör E. Hål

AVSTÄNGNING AV APPARATEN

VARNING Under sköljningen, av munstyckena på kaffepipen kommer en liten mängd vatten ut. Se till att inte komma i kontakt med vattenstänk. För att stänga av apparaten, tryck på knappen påkoppling/stand-by (A7). Apparaten utför en sköljning och sedan stängs den av.

VISAT MEDDELANDE MÖJLIG ORSAK ÅTGÄ RD FYLL PÅ BEHÅLLAREN • Vattenbehållaren är tom eller felaktigt isatt.

• Fyll vattenbehållaren och/eller sätt i den korrekt, genom att trycka in den så långt det går.

• Malningen är för fin och således kommer kaffet ut långsamt.

• Vrid vredet för reglering av malningen ett hack mot nummer 7.

• Behållaren har satts i under utmatningen.

• Det finns luft i hydraulkretsen.

• Sätt i behållaren och tryck på ikonen OK (B7). Displayen visar HETT VATTEN. Maskinen matar ut hett vatten och återgår till sättet klar för användning.

• Behållaren för kaffesump (A4) är full och mer än tre dagar har förflutit efter den sista utmatningen (detta moment garanterar en korrekt maskinhygien).

• Töm behållaren för kaffesump och utför rengöringen och sätt sedan tillbaka den. Viktigt: när man drar ut droppbrickan är det OBLIGATORISKT att alltid tömma behållaren för kaffessump även om den är enbart litet fylld. Om detta moment inte har utförts med framgång, när man lagar efterföljande kaffe, fylls behållaren för kaffesump mer än förutsett och maskinen kan täppas igen. SÄTT I BEHÅLLAREN FÖR KAFFESUMP

• Efter rengöringen har behållaren för kaffesump inte satts i.

• Öppna luckan och sätt i behållaren för kaffesump. HÄLL I MALET KAFFE • Funktionen “malet kaffe” har valts, men inget malet kaffe har hällts i tratten.

• Tratten (A21) är igensatt.

• Dra ut maskinen och häll i malet kaffe i tratten.

• Töm tratten med hjälp av en kniv som beskrivet i avsnitt Rengöring av tratten för påfyllning av förmalet kaffe. VAR GOD AVKALKA! (växlande)

• Anger att det är nödvändigt att avkalka maskinen.

• Det är nödvändigt att utföra snarast möjligt avkalkningsprogrammet beskrivet i avsnittet Avkalka. MINSKA KAFFEDOSEN • Det har använts för mycket kaffe. • Välj en mildare smak eller minska mängden förmalet kaffe och begär sedan utmatning av kaffe på nytt. FYLL BÖNBEHÅLLAREN! • Kaffebönorna är slut. • Fyll bönbehållaren. SÄTT I BRYGGENHETEN • Efter rengöringen har bryggenheten inte satts i.

• Sätt i bryggenheten som beskrivet i avsnitt Rengöring av bryggenhet. STÄNG LUCKAN • Luckan är öppen. • Stäng luckan. ALLMÄNT LARM • Maskinen är mycket smutsig invändigt.

• Rengör maskinen noggrant som beskrivet i kapitlet RENGÖRING OCH UNDERHÅLL. Om efter rengöringen, maskinen fortfarande visar meddelandet, kontakta en serviceverkstad.SE149 Nedtill finns några möjliga felfunktioner listade. Om problemet inte kan avhjälpas på beskrivet sätt, måste du kontakta ett servicecentra. PROBLEMLÖSNING PROBLEM MÖJLIG ORSAK ÅTG ÄR D Kaffet är inte varmt. • Kopparna har inte förvärmts. • Värm kopparna genom att skölja dem under hett vatten.

• Bryggenheten har svalnat eftersom 2/3 minuter har förflutit efter den sista kaffen.

• Innan du lagar kaffe värm bryggenheten genom att välja funktionen SKÖLJNING invändigt menyn.

• Den inställda temperaturen är inte tillräcklig.

• Ändra den inställda temperaturen (se avsnitt Ändring av temperaturen på kaffet). Kaffet har litet skum. • Kaffet är för grovt malt. • Vrid vredet för reglering av malningen ett hack mot nummer 1 moturs medan kaffekvarnen är igång (Figur 14).

• Kaffeblandningen är inte lämplig. • Använd en kaffeblandning för espressomaskiner. Kaffet kommer långsamt ut eller droppvis.

• Kaffet är för fint malt. • Vrid vredet för reglering av malningen ett hack mot nummer 7 medurs, medan kaffekvarnen är igång (Figur 14). Fortsätt ett hack i taget tills en tillfredsställande utmatning har erhållits. Effekten är enbart synlig efter utmatningen av 2 kaffe. Kaffet kommer ut för snabbt. • Kaffet är för grovt malt. • Vrid vredet för reglering av malningen ett hack mot nummer 1 moturs medan kaffekvarnen är igång (Figur 14). Observera vrid inte vredet för reglering av malningen för mycket annars, när man begär två kaffe, kan utmatningen ske droppvis. Effekten är enbart synlig efter utmatning av 2 kaffe. Kaffet kommer inte ut från ett eller båda pipens munstycken.

• Munstyckena är igensatta. • Rengör munstyckena med en tandpetare (Figur 26). Kaffet kommer inte ut ur pipens munstycken, men längs luckan (A2).

• Hålen i munstyckena är igensatta av torkat kaffepulver.

• Rengör munstyckena med en tandpetare, en svamp eller köksborste med hårda borst (Figurer 26-28).

• Kaffetransportören (A3) invändigt luckan är blockerad.

• Rengör noggrant kaffetransportören (A3), framför allt i närheten av gångjärnen. Från kaffepipen kommer det inte ut kaffe men vatten.

• Det malda kaffet har blockerats i tratten (A21)

• Rengör tratten (A21) med en gaffel i trä eller plast, rengör maskinen invändigt. Mjölken kommer inte ut ur utmatningsröret (C5).

• Sugröret har inte satts i eller är felaktigt isatt.

• Sätt i sugröret (C4) ordentligt i gummit på mjölkbehållarens lock (Figur 23). Mjölken har bildat lite skum. • Mjölkbehållarens lock är smutsigt. • Rengör mjölkbehållarens lock som beskrivet i avsnitt Rengöring av mjölkbehållaren.

• Mjölkmarkören är felaktigt placerad.

• Reglera enligt indikationerna i kapitlet

BEREDNING AV CAPPUCCINO.SE150

Mjölken har stora blåsor eller kommer ut med sprut ur mjölkutmatningsröret

• Mjölken är inte tillräckligt kall eller är inte delvis skummad.

• Använd helst kylskåpstempererad (cirka 5°C) helt skummad mjölk, eller delvis skummad. Om resultatet fortfarande inte är det önskade, försök att byta till ett annat mjölkmärke.

• Markören för mjölkskummare är felaktigt reglerad.

• Flytta lätt markören mot påskriften CAFFELATTE (se kapitel BEREDNING AV CAPPUCCINO).

• Locket på mjölkbehållaren är smutsigt.

• Rengör mjölklocket som beskrivet i avsnitt Rengöring av mjölkbehållaren. TEKNISKA DATA Spänning: 220-240 V~ 50/60 Hz max. 10A Strömförbrukning: 1350W Tryck: 15 bar Vattenbehållarens volym: 1,8 liter Mått (L x H x D): 595 x 455 x 398 mm Vikt: 26 kg

• Ta av lokket på melkekannen.

• Drei bryteren for malegrad med ett trinn mot nummer 7.

Melken har store bobler eller spruter ut av melkedysen

1. Åbn lågen (figur 16).

2. Åbn lågen (figur 16).
