Produkttyp	Inbyggnadsmikrovågsugn
Märke	Whirlpool
Modell	AMW 414 IX
Yttermått (H x B x D)	382 x 595 x 320 mm
Invändiga mått (H x B x D)	187 x 370 x 290 mm
Spänning	230 V / 50 Hz
Effektförbrukning	1300 W
Mikrovågseffekt	750 W
Rekommenderad säkring	10 A (UK 13)
Huvudfunktioner	Mikrovågsmatlagning, snabbupptining Jet Defrost, snabbstart Jet Start, separat timer, klocka
Mikrovågseffektnivåer	750 W, 500 W, 350 W, 160 W, 0 W (timer)
Kapacitet för vridplatta	Tallrik upp till 27 cm i diameter
Invändigt material	Fläckbeständig emalj
Underhåll och rengöring	Vridplatta i glas och ställning diskmaskinsäkra; insidan rengörs med mjuk trasa och milt rengöringsmedel; citronånga för lukter
Säkerhet	Dörrspärr, barnsäkerhet (automatisk avstängning efter 1 min i standby), skydd mot tomgång
Reservdelar tillgängliga	Vridplatta i glas, plattställning, glödlampa (via service)
Reparationsmöjlighet	Ingrepp förbehållna auktoriserad servicetekniker; originalströmkabel
Allmän information	Överensstämmer med IEC 705; återvinningsbar enligt WEEE; använd inte för fritering, torkning eller sterilisering

Vanliga frågor - AMW 414 IX WHIRLPOOL

Hur ställer jag in klockan på mikrovågsugnen Whirlpool AMW 414 IX?

Klockan ställs in med luckan öppen: tryck på klockknappen i 3 sekunder tills timmarna blinkar, ställ med +/-, tryck på klockknappen igen för minuter, ställ, bekräfta med klockknappen.

Vilka kärl kan jag använda i denna mikrovågsugn?

Använd mikrovågssäkra kärl: glas, keramik, lämplig plast. Undvik metall, aluminium och lufttäta kärl. Vridplattan i glas måste alltid vara på plats.

Hur rengör jag insidan av ugnen?

Ta bort vridplattan och dess ställning. Rengör insidan med en mjuk trasa, vatten och milt rengöringsmedel. För envis smuts, koka en kopp vatten i 2-3 minuter. Undvik slipande svampar.

Vad gör jag om ugnen inte startar?

Kontrollera anslutningen, säkringar, att luckan är ordentligt stängd och att vridplattan är på plats. Öppna och stäng luckan innan du försöker igen. Vänta 10 minuter om det behövs.

Hur använder jag funktionen Jet Defrost?

Tryck på Jet Defrost, ställ in vikten med +/- (100-2000 g), starta med Start. Halvvägs ber ugnen om 'TURN': vänd maten och stäng luckan; ugnen startar automatiskt.

Kan jag köra ugnen tom?

Nej, kör aldrig ugnen tom då det kan skada den. För test, placera ett glas vatten inuti. Om ugnen är tom i mer än 1 minut aktiveras barnlåset.

Hur stänger jag av ljudsignalen vid slut på tillagning?

Ljudsignalen ljuder varje minut i 10 minuter. För att stoppa den, tryck på Stopp eller öppna luckan.

Vad gör jag vid rök inuti?

Stäng av eller koppla ur ugnen och håll luckan stängd för att kväva lågorna. Öppna inte förrän röken har försvunnit.

Hur ställer jag in den separata timern?

Använd +/- knapparna för att ställa in tiden, tryck sedan flera gånger på Power-knappen tills 0 W visas, starta med Start. En signal ljuder när nedräkningen är klar.

Vilken effekt ska jag använda för att värma drycker?

Använd maximal effekt (750 W) för att värma drycker, soppor, kaffe etc. För rätter med ägg eller grädde, reducera till 500 W för att undvika stänk.

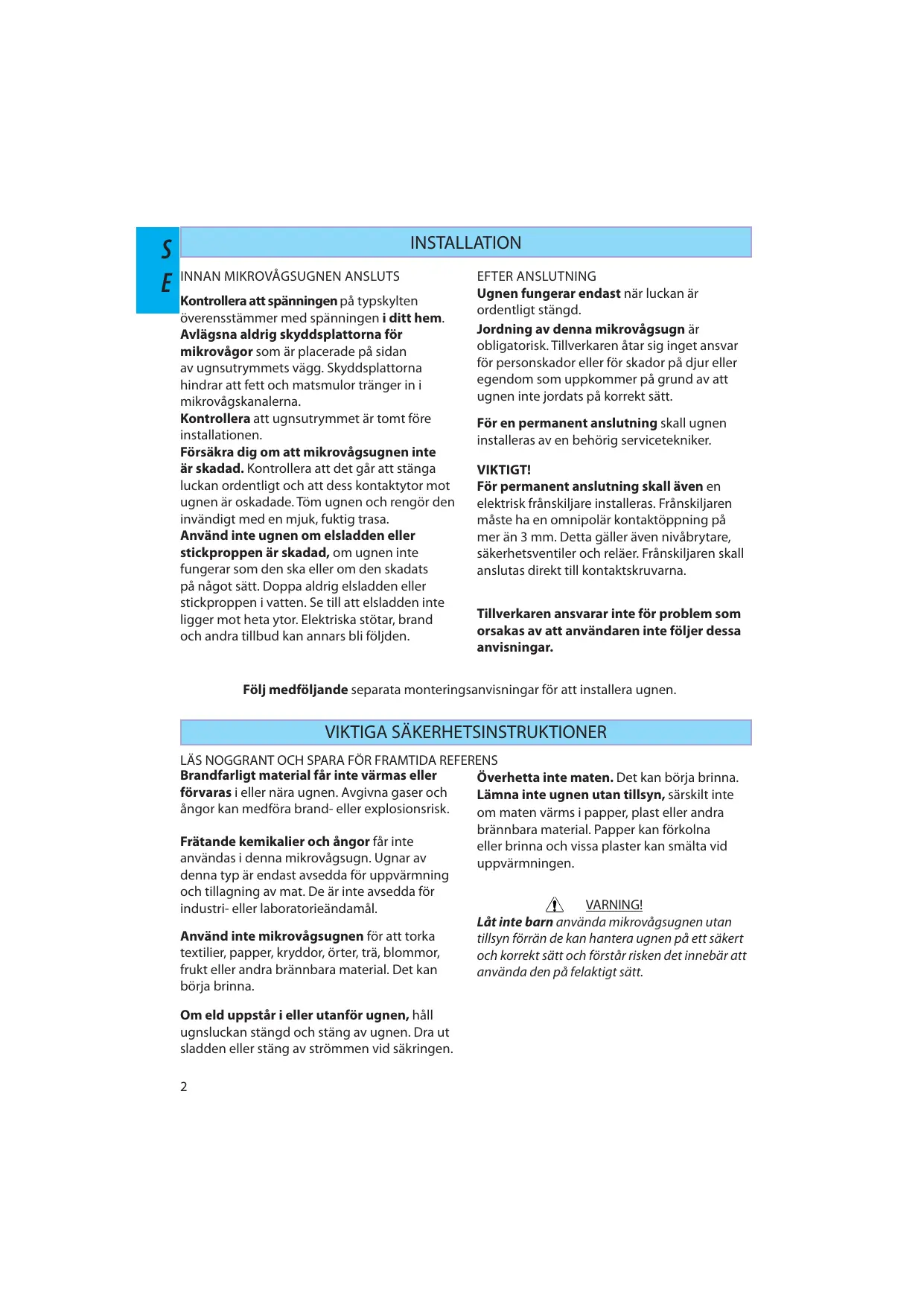

BRUKSANVISNING AMW 414 IX WHIRLPOOL

Kontrollera att spänningen på typskylten överensstämmer med spänningen i ditt hem.

Avlägsna aldrig skyddsplattorna för mikrovågor som är placerade på sidan av ugnsutrymmets vägg. Skyddsplattorna hindrar att fett och matsmulor tränger in i mikrovågskanalerna.

Kontrollera att ugnsutrymmet är tomt före installationen.

Försäkra dig om att mikrovågsugnen inte är skadad. Kontrollera att det går att stänga luckan ordentligt och att dess kontaktytor mot ugnen är oskadade. Töm ugnen och rengör den invändigt med en mjuk, fuktig trasa.

Använd inte ugnen om elsladden eller stickproppen är skadad, om ugnen inte fungerar som den ska eller om den skadats på något sätt. Doppa aldrig elsladden eller stickproppen i vatten. Se till att elsladden inte ligger mot heta ytor. Elektriska stötar, brand och andra tillbud kan annars bli följden.

EFTER ANSLUTNING

Ugnen fungerar endast när luckan är ordentligt stängd.

Jordning av denna mikrovågsugn är obligatorisk. Tillverkaren åtar sig inget ansvar för personskador eller för skador på djur eller egendom som uppkommer på grund av att ugnen inte jordats på korrekt sätt.

För en permanent anslutning skall ugnen installeras av en behörig servicetekniker.

VIKTIGT!

För permanent anslutning skall även en elektrisk frånskiljare installeras. Frånskiljaren måste ha en omnipolär kontaktöppning på mer än 3 mm. Detta gäller även nivåbrytare, säkerhetsventiler och reläer. Frånskiljaren skall anslutas direkt till kontaktskruvarna.

Tillverkaren ansvarar inte för problem som orsakas av att användaren inte följer dessa anvisningar.

Följ medföljande separata monteringsanvisningar för att installera ugnen.

VIKTIGA SÄKERHETSINSTRUKTIONER

LÄS NOGGRANT OCH SPARA FÖR FRAMTIDA REFERENS

Brandfarligt material får inte värmas eller förvaras i eller nära ugnen. Avgivna gaser och ångor kan medföra brand- eller explosionsrisk.

Frätande kemikalier och ångor får inte användas i denna mikrovågsugn. Ugnar av denna typ är endast avsedda för uppvärmning och tillagning av mat. De är inte avsedda för industri- eller laboratorieändamål.

Använd inte mikrovågsugnen för att torka textilier, papper, kryddor, örter, trä, blommor, frukt eller andra brännbara material. Det kan börja brinna.

Om eld uppstår i eller utanför ugnen, håll ugnsluckan stängd och stäng av ugnen. Dra ut sladden eller stäng av strömmen vid säkringen.

Överhetta inte maten. Det kan börja brinna.

Lämna inte ugnen utan tillsyn, särskilt inte om maten värms i papper, plast eller andra brännbara material. Papper kan förkolna eller brinna och vissa plaster kan smälta vid uppvärmningen.

WARNING!

Låt inte barn använda mikrovågsugnen utan tillsyn förrän de kan hantera ugnen på ett säkert och korrekt sätt och förstår risken det innebär att använda den på felaktigt sätt.

VIKTIGA SÄKERHETSINSTRUKTIONER

WARNING!

Använd inte mikrovågsugnen för att värma mat eller vätskor i lufttäta behållare.

Om det skapas ett övertryck i behållaren kan den explodera eller skada dig när du öppnar den.

WARNING!

Kontrollera regelbundet att luckans tättningslister och ytorna runt luckan inte är skadade. Använd inte ugnen om du upptäcker någon skada utan se till att den först repareras av en behörig servicetekniker.

ÄGG

Hela ägg, med eller utan skal, ska inte kokas eller värmas i ugnen. De kan explodera, även efter avslutad tillagning.

FÖRSIKTIGHETSÅTGÄRDER

ALLMÄNNA ANVISNINGAR

Denna mikrovågsugn är uteslutande avsedd för hushållsbruk!

Ugnen får inte startas med mikrovågor utan att det finns mat i den. Annars är risken stor att ugnen skadas.

Ställ in ett glas vatten i ugnen när du ska öva inställningar av olika slag. Vattnet absorberar mikrovågsenergin så att ugnen inte tar skada.

Använd inte ugsutrymmet för förvaring.

Avlägsna aldrig skyddsplattorna för mikrovågor som är placerade på sidan av ugnsutrymmets vägg. Skyddsplattorna hindrar att fett och matsmulor tränger in i mikrovågskanalerna.

Metallklämmor och

förslutningar som innehåller metalltrådar måste avlägsnas från plast- och papperspåsar innan påsarna placeras i ugnen.

FRITERING

Använd inte ugnen för fritering. Det är omöjligt att kontrollera oljans temperatur.

Använd grytlappar eller grytvantar för att undvika brännskador när du tar ut heta kokkärl och formar ur ugnen.

VÄTSKOR

Vid uppvärmning av t.ex. drycker och vatten i

mikrovågsugnen kan vätskans kokpunkt överskridas utan att det syns några bubblor. Det fin vätskan plötsligt kokar över.

Följ anvisningarna nedan för att undvika detta:

1. Använd inte kärl med raka sidor och smala halsar.
2. Rör om vätskan innan du ställer in kärlet i ugnen och låt en tesked stå i kärlet.
3. Låt kärlet stå en kort stund efter uppvärmningen och rör om igen innan du tar ut kärlet ur ugnen.

VAR FÖRSIKTIG

Skaffa mer information i en kokbok för mikrovågsugnar. Detta är speciell viktigt när du ska laga eller värma mat som innehåller alkohol.

Efter uppvärmning av barnmat i nappflaska eller barnmatsburk ska alltid temperaturen kontrolleras och maten röras om innan den serveras. Då kan du vara säker på att värmen är jämnt fördelad samtidigt som du undviker risken för skållning eller brännskador.

Ta av ev. lock och/eller napp före värmningen!

S E

TILLBEHÖR

ALLMÄNNA ANVISNINGAR

På marknaden finns det många olika sorters tillbehör. Försäkra dig om att de är lämpade för mikrovågsugn innan du gör några inköp.

Kontrollera att den mat och de tillbehör som ställs in i ugnen inte kommer i direkt kontakt med ugsutrymmets väggar eller tak. Detta är speciellt viktigt vad gäller tillbehör i metall eller med metalldelar.

Om tillbehör som innehåller metall kommer i kontakt med ugnens väggar eller tak när ugnen används kan det bildas gnistor och ugnen kan skadas.

Försäkra dig alltid om att glasplattan kan snurra fritt innan du startar ugnen.

Kontrollera att de kärl du tänker använda för matlagningen är ugns- och mikrovågssäkra.

RULLSTÖD FÖR GLASPLATTA

Rullstödet ska sitta under glasplattan. Men placera aldrig något annat tillbehör på detta stöd.

* Montera rullstödet i ugnen.

ROTERANDE GLASPLATTA

Den roterande glasplattan

ska användas vid samtliga tillagningsmetoder. Den samlar upp droppande vätskor och matpartiklar som annars skulle fläcka och smutsa ned ugnens interiör.

* Placera glasplattan på rullstödet.

STARTSKYDD / BARNSPÄRR

Denna automatiska säkerhetsfunktion träder i kraft en minut efter att ugnen har återgått till viloläge.

För att koppla ur barnspärren måste ugnsluckan öppnas och stängas.

Om du försöker starta ugnen när den är i viloläge visas "door" i teckenfönstret.

ATT AVBRYTA ELLER STOPPA TILLAGNINGEN

Avbryt tillagningen så här:

Öppna ugnsluckan när du vill avbryta tillagningen för att kontrollera, vända eller röra om i maten. Inställda funktioner bibehålls i 10 minuter.

Om du vill fortsätta tillagningen:

Stäng ugnsluckan och tryck på startknappen EN GÅNG. Tillagningen fortsätter då från den punkt där programmet avbröts.

Trycker du på startknappen TVÅ GÅNGER ökas tiden med 30 sekunder.

Om du vill avsluta tillagningen:

Ta ut maten, stäng luckan och tryck in stoppknappen.

När tiden gått ut hörs en ljudsignal.

Den upprepas en gång i minuten i 10 minuter. Tryck på stoppknappen eller öppna luckan för att stänga av ljudsignalen.

OBS! Om luckan öppnas och sedan stängs behålls de aktuella inställningarna endast i 30 sekunder efter avslutad tillagning.

KLOCKA

Jet Defrost Stop 13 5- 2 4 Power JetStart

Håll ugnsluckan öppen när du ställer klockan. Du har då 5 minuter på dig för att avsluta inställningen av klockan. Annars har du bara 30 sekunder på dig för varje enskilt steg.

S E

1. Håll klockknappen intryckt (i tre sekunder) tills den vänstra siffran (timmar) börjar blinka.
2. Tryck på plus-/minusknapparna (+/-) för att ställa in timtal.
3. Tryck på klockknappen igen (de två högra siffrorna (minuter) börjar blinka).
4. Tryck på plus-/minusknapparna (+/-) för att ställa in minuttal.
5. Tryck på klockknappen igen.

Klockan är nu inställd och i funktion.

Anmärkning: Vid inkoppling av ugnen första gången eller efter strömavbrott visas inga tecken i teckenfönstret. Om klockan inte ställs in förblir teckenfönstret släckt tills tillagningstid ställs in.

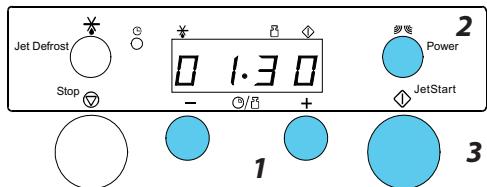

TIMER

Jet Defrost Stop 0 1.3 0 - + 1 Power JetStart 2 3

Använd denna funktion när du behöver en äggklocka för att kunna ställa in exakt tid för att koka ägg och pasta och jäsa degar, o.s.v.

1. Tryck på plus-/minusknapparna (+/-) för att ställa in önskad tid.
2. Tryck flera gånger på effektknappen för att ställa in effekten på 0 W.
3. Tryck på startknappen.

En ljudsignal kommer höras när timern har slutat nedräkningen.

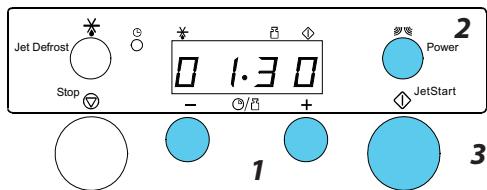

TILLAGNING OCH UPPVÄRMNING MED MIKROVÅGOR

Jet Defrost Stop 0 1.3 0 - + 1 2 Power JetStart 3

Använd denna funktion för normal tillagning och uppvärmning av grönsaker, fisk potatis och kött.

1. Tryck på plus-/minusknapparna (+/-) för att ställa in tiden.
2. Tryck flera gånger på effektknappen för att ställa in önskad effekt.
3. Tryck på startknappen.

När tillagningen har börjat:

kan du enkelt öka tiden med 30 sekunder genom att trycka på startknappen. Varje tryck ökar tiden med 30 sekunder. Du kan också minska eller öka tiden genom att trycka på plus-/minusknapparna (+/-).

Om du vill ändra effektnivån trycker du på effektknappen. Efter första trycket visas den inställda effekten. Tryck flera gånger på effektknappen för att ställa in önskad effekt.

S E

JET DEFROST (Snabbupptining)

1 Jet Defrost Stop - 100 + 2 3 Power JetStart

1. Tryck på Jet Defrost-knappen.
2. Tryck på plus-/minusknapparna (+/-) för att ange matens vikt.
3. Tryck på startknappen.

Använd denna funktion ENDAST för upptining av kött, fisk och fågel. Följ anvisningarna "Tillagning och uppvärmning med mikrovågor" för andra typer av livsmedel såsom bröd och frukt och välj 160 W för upptining. Jet Defrost-funktionen bör endast användas för livsmedel med en nettovikt mellan 100 och 2000 gram.

Halvvägs genom upptiningsprocessen

stannar ugnen med uppmaningen "TURN"

(VÄND MATEN).

• Öppna luckan.
• Vänd maten.
• Stäng ugnsluckan och fortsätt upptiningen genom att trycka på Jet Start-knappen.
  Food

turn

Anmärkning: Upptiningen fortsätter automatiskt efter 2 minuter om maten inte har blivit vänd. I detta fall tar upptiningen längre tid.

Om vikten är mindre eller större än den rekommenderade vikten:

Följ anvisningarna "Tillagning och uppvärmning med mikrovågor" och välj 160 W för upptining.

Om matens temperatur är högre än djupfryst (-18°C), ställer du in en lägre vikt.

Om maten är kallare än djupfryst (-18°C) ställer du in en högre vikt.

JET START (Snabbstart)

Jet Defrost Stop 30 - + Power JetStart

Använd denna funktion för snabb uppvärmning av mat med hög vattenhalt, t.ex. klara soppor, kaffe eller te.

Tryck på knappen för att automatiskt starta ugnen med full mikrovågseffekt och tillagningstiden inställd på 30 sekunder. Varje ytterligare tryck på knappen ökar tiden med 30 sekunder. Du kan också minska eller öka tiden genom att trycka på plus-/minusknapparna (+/-) efter det att uppvärmningen påbörjats.

UNDERHÅLL OCH RENGÖRING

Om inte ugnen hålls ren kan dess yta ta skada, vilket i sin tur kan reducera ugnens livslängd och även orsaka farliga situationer.

Använd aldrig stålull eller

liknande för att rengöra ugnsutrymmet. Dessa material repar ytan.

Ta ut glasplattan och rullstödet då och då, speciellt om något kokat över eller spillts ut i ugnen, och rengör ugsutrymmets botten.

Glasplattan ska alltid vara på plats när denna mikrovågsugn används.

Använd inte ugnen när glasplattan tagits ut för rengöring.

Använd ett milt rengöringsmedel, vatten och en mjuk trasa för att rengöra ugnens invändiga ytor, luckans front och baksida samt listerna runt öppningen.

Se till att det inte samlas fett och matpartiklar på luckans kanter.

Svåra fläckar blir lättare att ta bort om du ställer in en kopp med vatten och låter koka i 2-3 minuter. Ångan mjukar upp fläckarna.

Obehaglig lukt i ugnsutrymmet kan motverkas genom att ett glas vatten med citronsaft ställs in i ugnen och får koka i ett par minuter.

Rengöringsmedel med slipmedel, stålull, skurtrasor och liknande kan skada kontrollpanelen och ugnens övriga ytor. Använd en svamp och ett milt rengöringsmedel eller hushållspapper fuktat med fönsterspray. Spraya fönsterputsmedlet på hushållspapperet.

Spraya inte direkt på ugnsytorna.

KAN MASKINDISKAS:

Rullstöd

Glasplatta

S E

FELSÖKNING

Om ugnen inte fungerar, kontrollera nedanstående punkter innan du tillkallar service:

* Att glasplattan och rullstödet är på plats.
* Att stickproppen sitter ordentligt i eluttaget.
* Att luckan är ordentligt stängd.
* Att säkringarna är hela och att det inte är strömavbrott.
* Att ugnen har god ventilation.
* Vänta tio minuter och prova sedan om ugnen fungerar.
* Öppna och stäng luckan en gång innan du försöker igen.

Syftet med denna kontroll är att undvika onödiga serviceinsatser som du själv måste bekosta.

Uppge ugnens typnummer och serienummer när du tillkallar service (se serviceetiketten). Se garantisedeln för ytterligare information.

Viktigt:

Esladden får endast bytas ut mot en original elsladd som kan beställas genom vår serviceorganisation. Elsladden får endast bytas ut av en behörig servicetekniker.

WARNING!

Service får endast utföras av behörig

servicetekniker. Att utföra service eller reparation som kräver att kåpor som skyddar mot mikrovågsenergi avlägsnas är farligt för alla som saknar erforderlig utbildning.

Avlägsna aldrig någon käpa eller något hölje.

Allt förpackningsmaterial kan återvinnas, vilket framgår av återvinningssymbolen. Följ gällande bestämmelser vid kassering.

Förvara material såsom plast, polystyren och dylikt utom räckhåll för barn.

Denna produkt är märkt enligt EG-direktiv 2002/96/EEC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE). Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen på produkten, eller i medföljande

dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning.

Produkten måste

kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Gör ugnen obrukbar genom att klippa av elsladden innan den skrotas.

VAL AV EFFEKTNIVÅ

Effektnivå Används för:

750 W		Uppvärmning av drycker, vatten, klara soppor, kaffe, te och annan mat med hög vattenhalt. Om rätten innehåller ägg eller grädde bör ett lägre effektläge väljas.Tillagning av grönsaker, fisk, kött, etc.
500 W		Försiktig tillagning av t.ex. såser med hög proteinhalt, ost- och äggrätter samt för att avsluta tillagningen av gryträtter.
350 W		Sjudning av stuvningar.
160 W	*	Upptining. Mjukgörning av smör, ost och glass.
0 W		Vid användning av endast timern.

SÄRSKILD ANMÄRKNING

När en funktion har slutförts utför ugnen av avkylningsprocedur. Detta är normalt.

När proceduren är klar stängs ugnen av automatiskt. Avkylningsproceduren kan avbrytas utan att ugnen skadas.

TEKNISKA DATA

Modell	AMW 405	AMW 410 /411 /412
Nätspänning	230 V/50 Hz
Effektförbrukning	1300 W
Säkring	10 A (UK 13)
Mikrovågseffekt	750 W
	H x B x D
Utvändiga mått:	382 x 495 x 320	382 x 595 x 320
Ugnsutrymme:	187 x 370 x 290

Enligt IEC 705.

IEC (International Electrotechnical Commission), SC 59H, har utvecklat en standard för jämförande provning av uppvärmningsprestanda hos olika mikrovågsugnar. Vi rekommenderar följande för denna mikrovågsugn:

Test	Mängd	Ungefärlig tid	Effektnivå	Behållare
12.3.1	750 g	10 min	750 W	Pyrex 3.220
12.3.2	475 g	512 min	750 W	Pyrex 3.827
12.3.3	900 g	14 min	750 W	Pyrex 3.838
13.3.0	500 g	2 min 40 sek	Jet defrost

OPSTILLING

F∅R TILSLUTNING

Symbolet på produktet eller på

Ikke overkok maten. Det kan forårsake brann.

Symbolet på produktet eller på dokumentene
