Märke	ELECTROLUX
Modell	EN3484MOX
Produkttyp	Inbyggt kyl-frys
Strömförsörjning	220-240 V ~ 50 Hz
Klimatklass	T (16-43°C), ST (16-38°C), N (16-32°C), SN (10-32°C)
Kylteknik	Ny generation med fläkt, automatisk avfrostning
Köldmedium	R600a (brandfarlig gas)
Frysfackets temperatur (justerbar)	-16°C till -24°C, Superfrysning
Kylskåpets temperatur (justerbar)	+2°C till +8°C, Superkylning
Driftlägen	Superfrysning, Superkylning, Ekonomi, Semester, Kall dryck, Skärmsläckare
Specialfunktioner	Barnlås, Dörröppningslarm, Temperaturindikator

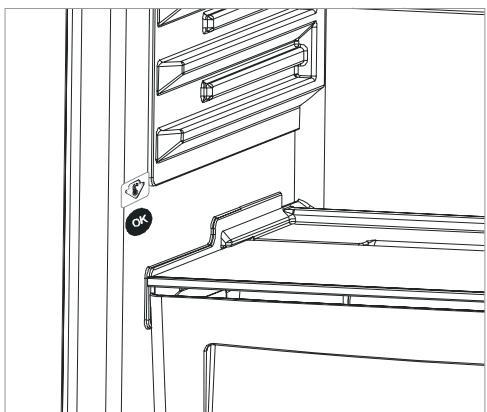

Kallaste zon	Ja (precis ovanför grönsakslådan)
Belysning	LED (byte av auktoriserad servicepersonal)
Avfrostning	Automatisk (kyl och frys)
Rengöring av kondensor	Rekommenderas två gånger per år
Justerbara fötter	Ja (fram)
Säkerhetsavstånd	50 cm från värmekällor, 150 mm ovanför, 75 mm bakom
Maximal frysningskapacitet	Anges på apparatens etikett
Medföljande tillbehör	Isbitsbricka, fryslådor, hyllor, dörrfack, ägghållare
Kompatibilitet med ouppvärmt rum	Ja (Freezer Shield, upp till -15°C omgivning)

Vanliga frågor - EN3484MOX ELECTROLUX

Vad gör jag om temperaturen i kylen eller frysen inte är tillräckligt kall?

Kontrollera först att apparaten är inkopplad och att säkringen inte har gått. Se till att temperaturen är korrekt inställd. Om en felkod 'SR' blinkar indikerar det att facket inte är tillräckligt kallt. Sänk i så fall temperaturen eller aktivera funktionen Superfrysning eller Superkylning. Undvik att öppna dörren ofta och placera inte varm mat inuti.

Hur aktiverar jag Superfrysning?

Tryck på frostknappen tills symbolen för Superfrysning visas på displayen. En ljudsignal hörs. Läget är inställt och avaktiveras automatiskt efter 24 timmar eller när frystemperaturen sjunker under -32 °C.

Hur rengör jag apparaten?

Koppla bort apparaten före rengöring. Använd en lösning av varmt vatten och bikarbonat. Häll aldrig vatten direkt på apparaten och använd inte slipande produkter. Rengör kondensorn med en borste minst två gånger per år. Tillbehören rengörs för hand med tvålvatten.

Vad betyder felkoden 'SR' på displayen?

Koden 'SR' indikerar ett fel (Failure Warning). Det innebär att en eller flera delar inte fungerar korrekt eller att ett problem har uppstått i kylprocessen. Kontakta en auktoriserad tekniker så snart som möjligt.

Kan jag frysa om tinad mat?

Nej, det är inte rekommenderat att frysa om tinad mat eftersom det kan orsaka hälsoproblem som matförgiftning. Konsumera dem snabbt efter upptining.

Hur ändrar jag dörrens öppningsriktning?

Dörrens öppningsriktning kan ändras på modeller utan handtag på framsidan. Kontakta din närmaste auktoriserade tekniker för att utföra ändringen.

Varför samlas vatten på botten av kylskåpet?

Det kan bero på normal automatisk avfrostning. Vattnet rinner genom uppsamlingsrännan till avdunstningsbehållaren bak. Se till att rännan inte är blockerad. Rengör avdunstningsbehållaren regelbundet.

Hur aktiverar jag barnlåsfunktionen?

Tryck samtidigt på knapparna Frys och Kyl i 5 sekunder. Funktionen förhindrar oavsiktlig ändring av inställningar. För att avaktivera, upprepa samma procedur.

Vilken är den idealiska temperaturen för kylskåpet?

Den idealiska temperaturen är +4 °C. Standardinställningen är +4 °C. Du kan justera mellan +2 °C och +8 °C efter behov.

Hur sparar jag energi med denna apparat?

Installera apparaten i ett svalt och välventilerat rum, skyddat från solen. Låt maten svalna innan du lägger in den. Använd läget Ekonomi under perioder med låg användning. Håll dörrarna stängda och öppna dem inte för ofta.

BRUKSANVISNING EN3484MOX ELECTROLUX

Säkerhetsvarningar 90

Installation och användning av ditt kylskåp 91

Innan du använder ditt kylskåp 92

Information om den nya generationens kylteknik 92

Visning och kontrollpanel 93

Dryckeskylningsläge 96

Temperaturinställningar för kyl 98

Temperaturinställningar för frys 98

Varningar om temperaturinställningar 99

Viktiga installationsanvisningar 99

Temperaturindikator 100

TILLBEHÖR 101

Fryslåda 101

Kylhylla (I vissa modeller) 101

Fryslåda 101

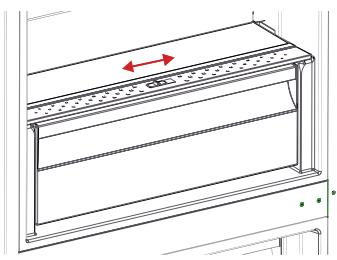

Fuktregulatorn 102

PLACERA MATEN I KYLEN 103

Kylutrymme 103

Frysutrymme 104

RENGÖRING OCH UNDERHÅLL 108

Avfrostning 108

Byte av LED-belysning 108

TRANSPORT OCH FLYTTNING 109

Ompositionering av dörren 109

INNAN DU KALLAR PÅ SERVICE EFTER FÖRSÄLJNING 110

TIPS FÖR ATT SPARA ENERGI 113

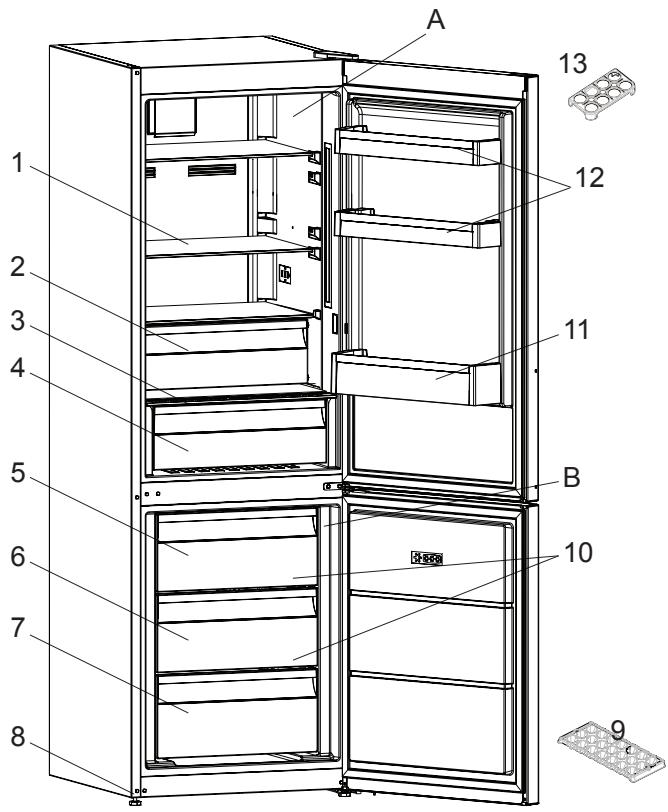

DELARNA I KYLSKÄPET OCH FACKEN 114

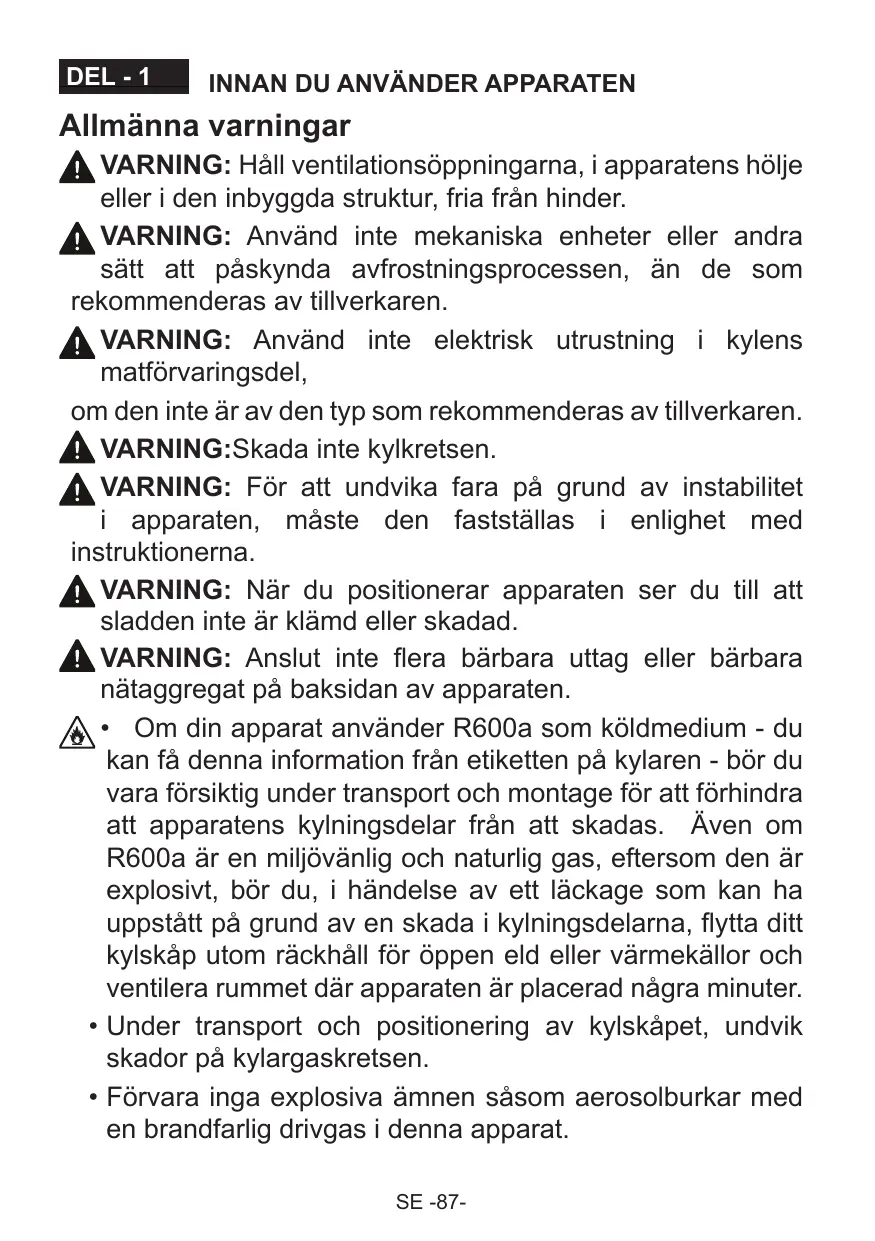

DEL - 1

INNAN DU ANVÄNDER APPARATEN

Allmänna varningar

▲ VARNING: Håll ventilationsöppningarna, i apparatens hölje eller i den inbyggda strukturen, fria från hinder. VARNING: Använd inte mekaniska enheter eller andra sätt att påskynda avfrostningsprocessen, än de som rekommenderas av tillverkaren. VARNING: Använd inte elektrisk utrustning i kylens matförvaringsdel,

om den inte är av den typ som rekommenderas av tillverkaren.

VARNING: Skada inte kylkretsen. VARNING: För att undvika fara på grund av instabilitet i apparaten, måste den fastställas i enlighet med instruktionerna. ▲ VARNING: När du positionerar apparaten, se till att sladden inte är klämd eller skadad. ▲ VARNING: Anslut inte flera bärbara uttag eller bärbara nätaggregat på baksidan av apparaten.

• Om din apparat använder R600a som kylmedium - du kan få denna information från etiketten på kylaren - bör du vara försiktig under transport och montage för att förhindra att apparatens kylningsdelar från att skadas. Även om R600a är en miljövänlig och naturlig gas, eftersom den är explosiv, bör du, i händelse av att läckage som kan ha uppstått på grund av en skada i kylningsdelarna, flytta ditt kylskåp utom räckhåll för öppen eld eller värmekällor och ventilera rummet där apparaten är placerad några minuter.
• Under transport och positionering av kylskåpet, undvik skador på kylargaskretsen.
• Förvara inga explosiva ämnen såsom aerosolburkar med en brandfarlig drivgas i denna apparat.
• Denna apparat är avsedd för användning i hushåll och liknande applikationer såsom;
• personalköksområden i butiker, kontor och andra arbetsplatser
• bondgårdar och av kunder på hotell, motell och andra typer av bostäder
• bed and breakfast bostäder;
• catering och liknande butiksapplikationer,
• Om uttaget inte matchar kylskåpskontakten, måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.
• Enheten ska inte användas av människor (inklusive barn) med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap, om de inte övervakas eller får instruktioner angående användningen av apparaten av en person som ansvarar för deras säkerhet. Barn ska övervakas så att de inte leker med enheten.
• En speciellt jordad kontakt har anslutits till ditt kylskåps strömkabel. Denna kontakt ska användas med ett speciellt jordat uttag på 16 ampere eller 10 ampere beroende på det land där produkten kommer att säljas. Om det inte finns något sådant uttag i ditt hus, se till att det installeras av en behörig elektriker.
• Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap, om de övervakas eller får instruktioner angående användning av apparaten på ett säkert sätt och förstår faran den innebär. Låt inte barn leka med enheten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.
• Om sladden är skadad måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.
• Denna apparat är inte avsedd att användas på höjder över 2000 m.

Kylskåp som är gamla eller i olag

• Om ditt gamla kylskåp har ett lås, bryt eller ta bort låset innan du slänger det, eftersom barn kan bli instängda och det kan orsaka en olycka.
• Gamla kylar och frysar innehåller isoleringsmaterial och köldmedium med CFC. Se därför till att inte skada miljön när du kasserar ditt gamla kylskåp.

Fråga din kommun om omhändertagande av WEEE för återanvändning och återvinningsändamål.

Observera:

• Läs igenom bruksanvisningen noga innan du installerar och använder apparaten. Vi är inte ansvariga för de skador som uppstått på grund av felaktig användning.
• Följ alla instruktioner på apparaten och bruksanvisningen och förvara bruksanvisningen på en säker plats för att lösa de problem som kan uppstå i framtiden.
• Denna apparat är gjord för att kunna användas i hus och den kan bara användas i hus och för avsedda ändamål. Den är inte lämplig för kommersiellt eller gemensamt bruk. Sådan användning medför att garantin på apparaten ska annulleras och att vårt företag inte är ansvarigt för de förluster som har inträffat.
• Denna apparat är gjord för att kunna användas i hus och den passar bara för kylning / förvaring av mat. Den är inte lämplig för kommersiellt eller gemensamt bruk och/eller för förvaring av ämnen förutom mat. Vårt företag är inte ansvarigt för de förluster som uppstått i motsatta fall.

Säkerhetsvarningar

• Använd inte fleruttag eller förlängningssladd.
• Anslut inte skadade, trasiga eller gamla pluggar.
• Dra inte i, böj inte och skada inte sladden.

• Den här apparaten är avsedd att användas av vuxna, låt inte barn leka med apparaten eller hänga över dörren.
• Sätt inte in och dra inte ut kontakten ur uttaget med våta händer. För att undvika elektrisk stöt!
• Placera inte glasflaskor eller dryckesburkar i frysfacket. Flaskor och burkar kan explodera.

• Placera inte explosivt eller brandfarligt material i ditt kylskåp för din säkerhet. Placera drycker med högre alkoholhalt vertikalt och stäng dem tätt i kylavdelningen.
• När du tar is från frysfacket, rör det inte, is kan orsaka brännskador och / eller nedskärningar.
• Rör inte frusen mat med våta händer! Ät inte glass och isbitar direkt efter att du tagit dem ur frysfacket!
• Frys inte frysta varor igen efter att de har smält. Detta kan orsaka hälsoproblem som matförgiftning.
• Täck inte kylskåpet eller dess övre del med spets. Detta påverkar ditt kylskåps prestanda.
• Fäst tillbehören i kylskåpet under transport för att undvika skador på tillbehören.
• Använd inte en adapter.

Inställning och användning av ditt kylskåp

Innan du börjar använda ditt kylskåp, bör du uppmärksamma följande punkter:

• Driftspänningen för ditt kylskåp är 220-240 V vid 50 Hz. Vi tar inte ansvar för de skador som uppstår på grund av ojordad användning.
• Placera kylskåpet på en plats där det inte utsätts för direkt solljus.
• Apparaten bör vara minst 50 cm från spisar, gasugnar och värmekällor, och bör vara minst 5 cm från elektriska ugnar.
• Ditt kylskåp bör aldrig användas utomhus eller lämnas under regn.
• När kylskåpet är placerat intill en frys bör det finnas minst 2 cm mellan dem för att förhindra att fukt bildas på utsidan.
• Placera ingenting på ditt kylskåp, och installera kylskåpet på en lämplig plats, så att minst 15 cm tom plats finns på ovansidan.
• De justerbara frambenen ska stabiliseras på en lämplig höjd så att kylskåpet står på ett stabilt och korrekt sätt. Du kan justera benen genom att vrida dem medurs (eller i motsatt riktning).

Detta bör göras innan du placerar mat i kylskåpet.

• Innan du använder ditt kylskåp, torka av alla delar med varmt vatten som tillsatts med en tesked natriumbikarbonat, och skölj sedan med rent vatten och torka. Placera alla delar efter rengöring.
• Montera avståndsjusteringsplåten (delen med svarta skövlar baktill) genom att vrida den 90°, som visas på figuren, för att förhindra att kondensorn vidrör väggen.
• Kylskåpet bör placeras mot en vägg med ett fritt avstånd som inte överstiger 75 mm.

Innan du använder ditt kylskåp

• När det används för första gången eller efter transport, ställ ditt kylskåp i upprätt läge i 3 timmar och koppla in det för att möjliggöra effektiv drift. Annars kan du skada kompressorn.
• Ditt kylskåp kan lukta när det används för första gången; lukten kommer att blekna bort när kylskåpet börjar kyla.

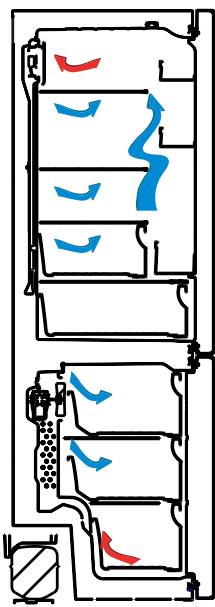

Information om den nya generationens kylteknik

Kyl- och frysar med den nya generationens kylteknik har ett annat driftssystem än statiska kyl- och frysar. I normala kyl- och frysar förvandlas fuktig luft som kommer in i frysen och vattenångan som kommer från livsmedlen till frost i frysutrymmet. För att smälta denna frost, med andra ord avfrostning, måste kylen vara frånkopplad. För att hålla livsmedlen kalla under avfrostningsperioden måste användaren lagra livsmedlen på annat håll och användaren måste ta bort återstående is och ackumulerad frost.

Situationen är helt annorlunda i frysutrymmen som är utrustade med den nya generationens kylteknik. Med hjälp av fläkten blåses kall och torr luft genom frysutrymmet. Som en följd av den kalla luften som blåses lätt genom hela utrymmet - även i utrymmena mellan hyllorna - fryses livsmedel jämnt och korrekt. Och det blir ingen frost.

Konfigurationen i kylutrymmet kommer att vara nästan samma som frysutrymmet. Luften från fläkten som finns i toppen av kylutrymmet kyls samtidigt som den passerar genom mellanrummet bakom luftkanalen. Samtidigt blåses luft ut

genom hålen på luftkanalen, så att kylningsprocessen slutförs i kylutrymmet. Hålen på luftkanalen är utformade för jämn luftfördelning över hela utrymmet.

Eftersom ingen luft passerar mellan frysen och kylutrymmet kommer lukter inte att blandas.

Som ett resultat är din kyl med den nya generationens kylteknik enkel att använda och den ger dig tillgång till en enorm volym och estetiskt utseende.

DEL -2

DE OLIKA FUNKTIONERNA OCH MÖJLIGHETERNA

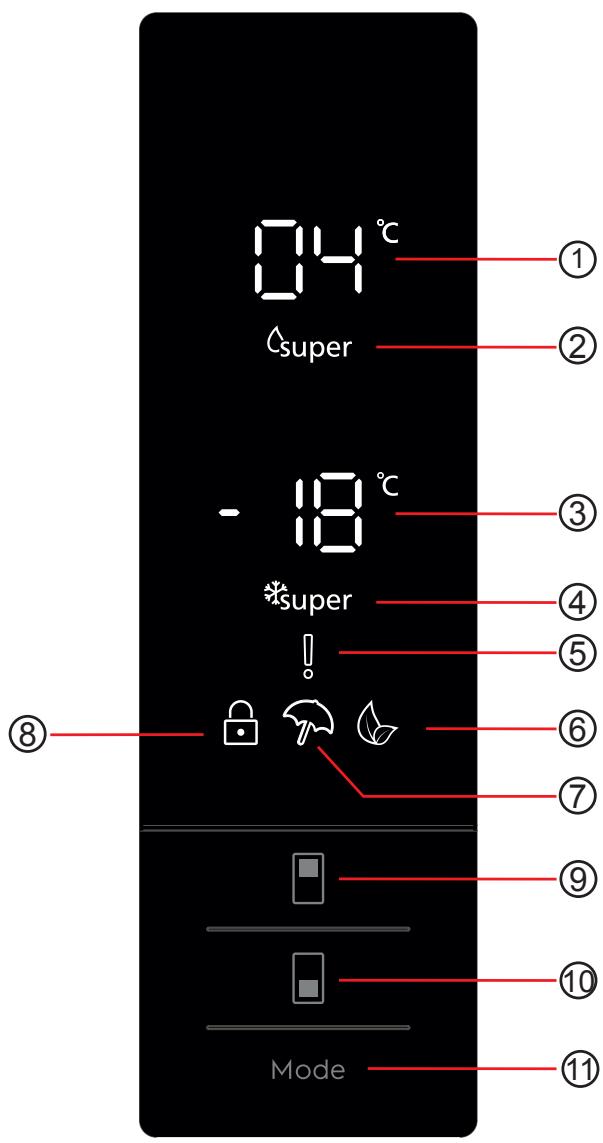

Visning och kontrollpanel

1. Det är kylens skärm för inställning av värden.
2. Det är superkylindikatorn.
3. Det är frysens skärm för inställning av värden.
4. Det är superfrysindikatorn.
5. Det är larmsymbolen.
6. Det är ekonomilägesymbolen.
7. Det är semesterlägesymbolen.
8. Det är barnlåssymbolen.
9. Den gör att värdet i kylen kan ändras och att superkylläge kan aktiveras om så önskas. Kylning kan ställas in på 8, 6, 5, 4, 2 °C, superkylning.
10. Den gör att värdet i frysen kan ändras och att superfrysläge kan aktiveras om så önskas. Frysen kan ställas in på -16, -18, -20, -22, -24°C, superfrysning.
11. Den gör att lägena (ekonomi, semester...) kan aktiveras om så önskas.

Användning av ditt kylskåp

Superfrysläge

Hur skulle det kunna användas?

Tryck på frysinställningsknappen tills Superfryssymbolen kommer att synas på skärmen. Summern kommer att låta pip pip. Läget kommer att ställas in.

Under det här läget:

• Kylens temperatur och superkylläget kan justeras. I detta fall fortsätter superfrysläget.
• Ekonomi- och semesterläge kan inte väljas. Superfrysläget kan avbrytas av samma funktion som vid valet.

Obs:

• Se på klassificeringsetiketten för att visa maximal fryskapacitet (kg) för en 24 timmars period.
• Vid maximal kapacitet är det bäst att ställa in enheten i superfrysläge 3 timmar innan du förvarar livsmedel i den.
• Ett ljudlarm hörs när optimal frystemperatur uppnåtts.

"Superfrys"-läget kommer automatiskt att annulleras efter 24 timmar eller när frysens temperatur sjunker under -32 °C.

Superkylning

Hur skulle det kunna användas?

Tryck på kylinställningsknappen tills superkylsymbolen kommer att synas på skärmen. Summern kommer att låta pip pip. Läget kommer att ställas in.

Under det här läget:

• Frysens temperatur och superfrysläget kan justeras. I detta fall fortsätter superfrysläget.
• Ekonomi- och semesterläge kan inte väljas. Superkylningsläget kan avbrytas av samma funktion som vid valet.

Ekonomiläge

Hur skulle det kunna användas?

Tryck på "lägesknappen" tills eko-symbolen visas. - Om ingen knapp trycks in under en sekund. Läget kommer att ställas in. Eko-symbolen kommer att blinka 3 gånger. När läget är installerat, kommer summern att låta pip pip. - Frys- och kyltemperatursegmenten kommer att visa "E". - Ekonomisymbolen och E kommer att lysa tills läget avslutas.

Under det här läget:

• Frysen kan justeras. När ekonomiläget avbryts, fortsätter de valda inställningsvärdena.
• Kylen kan justeras. När ekonomiläget avbryts, fortsätter de valda inställningsvärdena.
• Lägena Superkyl och Superfrys kan väljas. Ekonomiläget avbryts automatiskt och det valda läget aktiveras.
• Semesterläge kan väljas efter avbrytande av ekonomiläget. Sedan aktiveras det valda läget.
• För att avbryta behöver du bara trycka på knappen läge.

Semesterläge

Hur skulle det kunna användas?

Tryck på "lägesknappen" tills semestersymbolen visas. - Om ingen knapp trycks in under en sekund. Läget kommer att ställas in. Semestersymbolen kommer att blinka 3 gånger. När läget är installerat, kommer summern att låta pip pip. - Kyltemperatursegmentet kommer att visa "--". - Semestersymbolen och "--" kommer att lysa tills läget avslutas.

Under det här läget:

• Frysen kan justeras. När semesterläget avbryts, fortsätter de valda inställningsvärdena.
• Kylen kan justeras. När semesterläget avbryts, fortsätter de valda inställningsvärdena.
• Lägena Superkyl och Superfrys kan väljas. Semesterläget avbryts automatiskt och det valda läget aktiveras.
• Ekonomiläge kan väljas efter avbrytande av semesterläget. Sedan aktiveras det valda läget.
• För att avbryta behöver du bara trycka på knappen läge.

Dryckeskylningsläge

När skulle det behöva användas?

Detta läge används för att kyla dryckerna inom en justerbar tid.

Hur skulle det kunna användas?

Tryck på frysknappen i 3 sekunder. - Special animering startar på frysens skärm för värdeinställning och 05 kommer att blinka på kylens skärm för värdeinställning. - Tryck på kylknappen för att justera tiden (05 - 10 - 15 - 20 - 25 - 30 minuter). - När du väljer tiden blinkar siffrorna 3 gånger på skärmen och summtonen hörs. - Om ingen knapp trycks in inom 2 sekunder ställs tiden in. - Nedräkningen börjar från den inställda tiden minut för minut. Återstående tid blinkar på skärmen. - För att avbryta detta läge tryck på frysinställningsknappen i 3 sekunder.

Barnlåsets funktion

När skulle det behöva användas?

För att förhindra att barn leker med knapparna och ändrar de inställningar som du har gjort, finns barnlåset i enheten.

Aktivera barnlåset

Tryck på knapparna Frys och Kyl samtidigt i 5 sekunder.

Avaktivera barnlåset

Tryck på knapparna Frys och Kyl samtidigt i 5 sekunder.

Obs: Barnlåset kommer också att avaktiveras om strömmen bryts eller kylen är urkopplad.

Skärmsläckarläge

Hur använder man det?

• Detta läge aktiveras när du trycker på knappen Läge i 5 sekunder.
• Om det inte trycks på någon knapp inom 5 sekunder när läget är aktivt, släcks belysningen på kontrollpanelen.
• Om du trycker på en knapp när lamporna i kontrollpanelen är släckta, kommer de aktuella inställningarna att visas på skärmen, och då kan du göra den justering som du vill. Om du inte avbryter skärmsläckarläge eller trycker på valfri knapp i 5 sekunder, kommer kontrollpanelen att släckas igen.
• För att avbryta skärmsläckarläge, tryck på lägesknappen i 5 sekunder igen.
• När skärmsläckarläget är aktivt kan du också aktivera barnlåset.
• Om det inte trycks på någon knapp inom 5 sekunder när barnlåset är aktiverat, släcks belysningen på kontrollpanelen. Du kan se senaste statusinställningar eller lägen efter att du trycker på någon knapp. Medan kontrollpanelens belysning är tänd, kan du avbryta barnlåset enligt beskrivningen i instruktionen för detta läge.

Temperaturinställningar för kyl

• Initialt temperaturvärde för kylinställningsindikatorn är +4 °C. Tryck på kylknappen en gång.
• När du först trycker på knappen, visas det senaste värdet på inställningsindikatorn för kylen.
• Närhelst du trycker på denna knapp, ställs en lägre temperatur in. (+8°C, +6°C, +5°C, +4°C, +2°C, superkyl)
• När du trycker på knappen kylinställning tills Superkylsymbolen visas, och om du inte trycker på någon knapp under 1 sekund, kommer Superkylsymbolen att blinka.
• Om du fortsätter att trycka, kommer den att starta om från +8°C
• Temperaturvärdet som valts innan Semesterläge, Superfrysläge, Superkylläge eller Ekonomiläge aktiverats förblir detsamma när läget är över eller annulleras. Enheten fortsätter att arbeta med detta temperaturvärde.

Temperaturinställningar för frys

• Initialt temperaturvärde för frysinställningsindikatorn är -18°C. Tryck på frysinställningsknappen en gång.
• När du trycker på den här knappen blinkar det senast inställda värdet på skärmen.
• När du trycker på knappen kan lägre temperatur ställas in (-16°C, -18°C, -20°C, -22°C, -24°C, superfrys).
• När du trycker på knappen frysinställning tills Superfryssymbolen visas, och om du inte trycker på någon knapp under 1 sekund, kommer Superfryssymbolen att blinka.
• Om du fortsätter att trycka, kommer den att starta om från -16°C.
• Temperaturvärdet som valts innan Semesterläge, Superfrysäge, Superkyläge eller Ekonomiläge aktiverats förblir detsamma när läget är över eller annulleras. Enheten fortsätter att arbeta med detta temperaturvärde.

Varningar om temperaturinställningar

Dina temperaturjusteringar tas inte bort när ett elavbrott sker. - Det rekommenderas inte att du använder ditt kylskåp i miljöer kallare än 10°C gällande effektivitet. - Temperaturjusteringar bör göras enligt frekvensen av dörröppningar och mängden livsmedel som förvaras i kylskåpet. - Du bör inte gå över till en annan justering innan du slutför en justering. - Ditt kylskåp bör drivas upp till 24 timmar beroende på omgivningstemperaturen, utan avbrott efter att ha inkopplats tills dess har svalnat helt. Öppna inte kylskåpsdörrarna ofta och placera inte mycket mat i kylskåpet under denna period. - En 5 minuters fördröjningsfunktion används för att förhindra skador på kompressorn i kylskåpet, när du tar ut kontakten och kopplar sedan in den igen för att använda den eller när elavbrott sker. Ditt kylskåp börjar fungera normalt igen efter 5 minuter. - Ditt kylskåp är tänkt att fungera i omgivningstemperaturintervallerna som anges i standarderna, i enlighet med den klimatklass som anges i informationsetiketten. Vi rekommenderar inte att använda ditt kylskåp

utom angivna temperaturvärdesgränser när det gäller kylningseffektivitet.

• Apparaten är utformad för att användas vid en omgivningstemperatur inom intervallen 10°C - 43°C

Klimatklass	Omgivningstemperatur °C
T	Mellan 16 och 43 (°C)
ST	Mellan 16 och 38 (°C)
N	Mellan 16 och 32 (°C)
SN	Mellan 10 och 32 (°C)

Observera: Om temperaturen i omgivningen är över 38°C kan frysens temperatur inte justeras till -22°C och -24°C. Den kan endast anpassas till värdena -16°C, -18°C, -20°C.

Viktiga installationsanvisningar

Denna apparat är konstruerad för att arbeta under svåra klimatförhållanden (upp till 43°C) och är utrustad med "frysskold"-teknik som säkerställer att frysta livsmedel i frysen inte tinas även om omgivningstemperaturen blir så låg som -15°C. Så du kan installera din apparat utan att oroa dig för att frysta livsmedel i frysen förstörs. När den omgivande temperaturen återgått till den normala kan apparaten användas som normalt.

Temperaturindikator

För att hjälpa dig att ställa in din kyl bättre, har vi utrustat den med en temperaturindikator som är placerad i det kallaste området.

För att förvara mat bättre i din kyl, särskilt i det kallaste området, se till att meddelandet "OK" visas på temperaturindikatorn. Om «OK» inte visas innebär det att temperaturinställningen inte har gjorts på rätt sätt.

Eftersom "OK" visas i svart, blir det svårt att se denna indikation om temperaturindikatorn är dåligt upplyst. För att kunna se denna indikation korrekt, bör det finnas tillräckligt med ljus.

Varje gång temperaturinställningsenheten ändras, vänta på stabilisering av temperaturen inuti enheten innan du fortsätter, vid behov, med en ny temperaturinställning. Vänligen ändra placeringen av temperaturinställningsenheten progressivt och vänta minst 12 timmar innan en ny kontroll och potentiella förändringar.

OBS: Efter upprepade öppningar (eller långvarig öppning) av dörren eller efter att ha lagt in färska livsmedel i enheten, är det normalt att indikationen "OK" inte visas i temperaturinställningsindikatorn. Om det uppstår en onormal ansamling av iskristaller (bottenväggen av enheten) i kylutrymmet, på förångaren (överbelastad enhet, hög rumstemperatur, täta dörröppningar), ställ in temperaturinställningsenheten på en lägre position tills perioder med kompressor av erhålls igen.

Placera livsmedel i det kallaste området i kylen.

Dina livsmedel kommer att förvaras bättre om du lägger dem i det lämpligaste kylningsområdet. Det kallaste området är precis ovanför grönsaksbehållaren.

Följande symbol indikerar det kallaste området av din kyl.

För att vara säker på att ha en låg temperatur i detta område, se

till att hyllan ligger i nivå med denna symbol, som visas på bilden.

Den övre gränsen för det kallaste området indikeras av den nedre sidan av etiketten (pilspetsen). Den kallaste områdets övre hylla måste vara på samma nivå med pilhuvudet. Det kallaste området är under denna nivå.

Eftersom dessa hyllor är flyttbara, se till att de alltid är på samma nivå med dessa zongränser som beskrivs på etiketterna, för att garantera temperaturerna i detta område.

OK

TILLBEHÖR

Fryslåda

Fryslådan tillåter att livsmedel bevaras mer regelbundet.

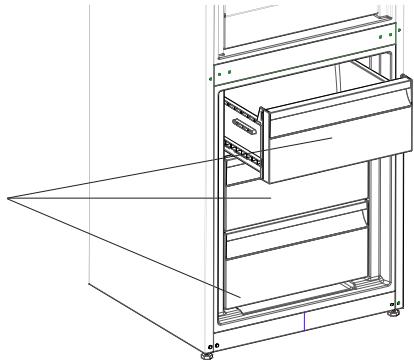

Ta bort fryslådan:

• Dra ut den så långt som möjligt.
• Dra ut den främre delen av lådan uppåt och utåt.

! Gör samma operation omvänt för att återställa glidbanan.

Observera: Håll alltid handtaget på lådan när du drar ut den.

Fryslåda

Kylhylla (i vissa modeller)

Att förvara mat i kylningsutrymmet istället för frysen eller kylskåpet låter maten behålla färskhet och smak längre, samtidigt som man bevarar dess fräscha utseende. Om kylningsbrickan blir smutsig, ta bort den och tvätta med vatten.

(Vatten fryser vid 0°C, men livsmedel som innehåller salt eller socker kräver sänkta temperaturer för att frysa).

Normalt använder människor kylningsutrymmet för rå fisk, ris, etc...

Placera inte mat du vill frysa eller islådor för att göra is här.

Att ta bort grönsaksutrymmeshyllan - Dra grönsaksutrymmeshyllan ut mot dig genom att skjuta den på spåren. - Dra upp grönsaksutrymmeshyllan från spåret för att ta bort den.

Observera:

• Ställ in temperaturen på 2° - temperaturen inuti kylfacket kommer att vara lägre än 0°.
• Ställ in temperaturen på 4° - mest lämplig för fisk och kött.
• Ställ in temperaturen på 5° - mest lämplig för färska livsmedel andra än fisk

och kött.

• Ställ in temperaturen på högre än 5° - temperaturen inuti kylen kommer att vara högre än 3°.

Fuktregulatorn (i vissa modeller)

När fuktregulatorn är i stängt läge kan färsk frukt och grönsaker förvaras längre.

Om grönsaksförvaringsutrymmet är helt fullt bör fräschhetsratten på framsidan av grönsaksförvaringsutrymmet öppnas. Med hjälp av detta kommer luften i utrymmet och fuktighetshalten att kontrolleras och hållbarhetstiden kommer att ökas.

Om du ser någon kondens på glashyllan, kan du ställa in fuktregleringskontrollen i öppet läge.

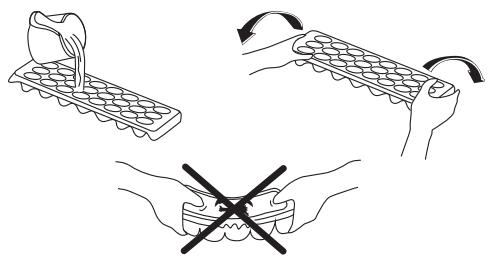

Is-kubsfack (i vissa modeller)

• Öppna frysskåpet och ta fram is-kubsfacket. Fyll isbrickan med vatten och placera i frysskåpet.

Visuella och textbeskrivningar på tillbehörsvagnen kan variera beroende på vilken modell du har.

DEL - 3

• För normala driftsförhållanden kommer att justera temperaturen i kyldelen av kylen till 4°C att vara tillräckligt.
• För att minska luftfuktigheten och därmed följande ökning av frost, placera aldrig vätskor i oförseglade behållare i kylen. Frost tenderar att koncentreras till de kallaste delarna av förångaren och kommer med tiden att kräva mer frekvent avfrostning.
• Placera aldrig varm mat i kylen. Varm mat ska svalna vid rumstemperatur och bör arrangeras för att säkerställa tillräcklig luftcirkulation i kylutrymmet.
• Ingenting bör beröra den bakre väggen eftersom det orsakar frost och paketen kan fastna på den bakre väggen. Öppna inte kylskåpsdörren alltför ofta.
• Arrangera kött och rensad fisk (insvept i förpackningar eller plastfilm) som du kommer att använda i 1-2 dagar, i den nedre delen av kylutrymmet (som ligger över grönsaksförvaringsutrymmet) eftersom det är den kallaste delen och kommer att säkerställa bästa förvaringsförhållanden.
• Du kan placera frukt och grönsaker i grönsaksförvaringsutrymmet utan förpackning.

Livsmedel	Largingstid	Var den ska placeras i kyldelen
Grönsaker och frukt:	1 vecka	Grönsakslådan (utan att vara förpackad)
Köttt och fisk	2 - 3 dagar	Inlindade i plastfolie, i plastpåsar eller kätt Förpackning (på glashyllan)
Färskost	3 - 4 dagar	I specialhyllan i dörren
Smör och margarin	1 vecka	I specialhyllan i dörren
Produkter i flaska Mjölk och yoghurt	Tills utgångsdatumet rekommanderat av producenten	I specialhyllan i dörren
Ägg	1 mankind	I ägghyllan
Lagad mat		Alla hyllor

• Använd frysutrymmet i ditt kylskåp för förvaring av frysta livsmedel för en lång tid och för framställning av is.
• För att få maximal kapacitet för frysutrymmet, använd bara glashyllorna för övre och mellersta delen. För bottensektionen, använd underkorgen.
• Placera inte mat du skall frysa in i närheten av redan frusen mat.
• Du bör frysa maten som ska frysas (kött, köttfärs, fisk etc.) genom att dela in dem i delar på ett sådant sätt att de kan konsumeras en gång.
• Återfrys inte den frysta maten när den tinats. Det kan innebära en fara för din hälsa eftersom det kan orsaka problem som matförgiftning.
• Placera inte varma rätter i frysen innan de blir kalla. Det kan orsaka andra livsmedel frysta på förhand i frysen att ruttna.
• När du köper fryst mat, se till att den frystes under lämpliga förhållanden och att förpackningen inte är sönder.
• När du förvarar fryst mat bör förvaringsförhållandena på förpackningen absolut följas. Om det inte finns någon förklaring bör maten konsumeras på kortast möjliga tid.
• Om det har kommit fukt i den frysta matförpackningen och det luktar illa kan maten ha lagrats under olämpliga förhållanden tidigare och ruttnat. Köp inte den här typen av livsmedel!
• Förvaringstider för frysta livsmedel ändras beroende på den omgivande temperaturen, frekvent öppning och stängning av dörrarna, termostatinställningar, typ av mat och den tid som förflutit från inköpstiden för maten till den tidpunkt då den placeras i frysen. Följ alltid anvisningarna på förpackningen och överskrid aldrig den angivna förvaringstiden.
• Observera att om du vill öppna igen omedelbart efter att du stängt frysdörren, kommer den inte att öppnas lätt. Det är helt normalt! Efter att det uppnått jämviktsförhållande, kommer dörren att öppnas lätt.

Viktig anmärkning:

• Frysta livsmedel, när de tinats upp, bör tillagas precis som färskvaror. Om de inte tillagas efter att ha tinats upp får de ALDRIG frysas in igen.
• Smaken av vissa kryddor som finns i tillagade rätter (anis, basilika, vattenkrasse, vinäger, diverse kryddor, ingefära, vitlök, lök, senap, timjan, mejram, svartpeppar, etc.) förändras och de antar en stark smak när de förvaras under en lång period. Därför, lägg bara till en liten mängd kryddor om du planerar att frysa in, eller så bör önskad krydda läggas till efter att maten har tinats.
• Förvaringsperioden för mat är beroende av den olja som används. Lämpliga oljor är margarin, kalvfett, olivolja och smör och olämpliga oljor är jordnötsolja och grisfett.
• Livsmedel i flytande form bör frysas i plastskålar och annan mat bör frysas i plastfolie eller plastpåsar.

Kött och fisk	Förberedelse	Lagringsid (mänader)	Tiningsperiod i rumstemperatur (timmar) -timmar-
Stek	I plastfolie	6-10	1-2
Lammkött	I plastfolie	6-8	1-2
Kalvstek	I plastfolie	6-10	1-2
Tärnat kalvkött	I små bitar	6-10	1-2
Lam i bitar	I bitar	4-8	2-3
Köttfärs	I förpackning utan kryddor	1-3	2-3
Inälvsmat (bitar)	I bitar	1-3	1-2
Prickig korv/salami	Ska förpackas även om de har skinn		Tills den År tinad
Kyckling och kalkon	I plastfolie	7-8	10-12
Gås och anka	I plastfolie	4-8	10
Rådjur, kanin, vildsvin	i portioner på 2,5 kg och som filée	9-12	10-12
Färskvattensfisk (lax, karp, mal)	After att ha fjällat och rensat fiskeen, tvätt och torka den; och, om sö behövs, skär av fenor och huvud.	2	Enheten År helt tinad
Mager fisk; abborre, piggvar, flundra		4-8	Enheten År helt tinad
Fet fisk (tonfisk, makrill, lax, ansjovis)		2-4	Enheten År helt tinad
Skaldjur	Rengjord och i päsar	4-6	Enheten År helt tinad
Kaviar	I sin förpackning, aluminium- eller plastbehällare	2-3	Enheten År helt tinad
Sniglar	I saltvatten, aluminium-ller plastbehällare	3	Enheten År helt tinad

Anm: Fryst mat ska tillagas som färsk efter att den har tinat. Om köttet inte tillagas efter att det tinats så får det aldrig frysas igen.

Grönsaker och frukt	Förberedelse	Lagringsid	Tiningsperiod i rums- temperatur (timmar)-timmar-
Blomkål	Ta bort bladen, skär kälén i bitar och låt den ligga i vatten med lite citronjuice en stund	10 - 12	Kan användas fryst
Brytbönor och bönor	Skölj och skär i små bitar	10 - 13	Kan användas fryst
Bönor	Snoppa och tvätta	12	Kan användas fryst
Svamp och sparris	Skölj och skär i små bitar	6 - 9	Kan användas fryst
Kål	Rengjord	6 - 8	2
Ägglonta	Skär i bitar på 2 cm after sköljning	10 - 12	Separera dem.från varandra
Majs	Skölj och packa med ellerutan kolv	12	Kan användas fryst
Morot	Skölj och skär i skivor	12	Kan Ansändas fryst
Paprika	Skär av stjällken, dela på höften och ta ur kärnhuset	8 - 10	Kan Ansändas fryst
Spenat	Sköljd	6 - 9	2
Äpplen och päron	Skala och skiva	8 - 10	(I kylen) 5
Aprikos och persika	Dela på höften och ta ur kärnan	4 - 6	(I kylen) 4
Jordgubbar och björnbär	Tvätta och snoppa	8 - 12	2
Kokade frukter	Tillsätt 10 % socker i behällaren	12	4
Plomon, körsbär, krusbär	Skölj och ta av stjällkarna	8 - 12	5 - 7

(*) Ska aldrig frysas med skal. Gula och vitlök frysas separat eller helt mixade.

Mejeriprodukter, bakverk		Förberedelse	Förvaringstid (mänader)	Förvaringsvillkor
Mjölkpaket (homogeniserad)		I sitt eget paket	2 - 3	Ren mjölk - i sin egen förpackning
Ost - undantag für vit ost		I skivor	6 - 8	Original Förpackningen kan användas für kortvarig förvaring. Den sha plastas in für längerperioder.
Smör, margarin		I sin förpackning	6
Ägg (* )	Äggvita		10 - 12	30 gr av det är lika med en ägula.	Ien förlutten behällare
	Äggmix ( vita och gula)	Helt mixad kan du tillsätta en nypa salt För att förhindra att det tjocknar	10	50 gr av det är lika med en ägula.
	Gula	Helt mixad kan du tillsätta en nypa salt eller socker För att förhindra att det tjocknar	8 - 10	20 gr av det är lika med en ägula.

	Largingstid (målænader)	Tiningsperiod i rumstemperatur (timmar)	Tiningstid i ugn (minuter)
Bröd	4 - 6	2 - 3	4-5 (220-225 °C)
Kakor	3 - 6	1 - 1,5	5-8 (190-200 °C)
Bakverk	1 - 3	2 - 3	5-10 (200-225 °C)
Paj	1 - 1,5	3 - 4	5-8 (190-200 °C)
Filodeg	2 - 3	1 - 1,5	5-8 (190-200 °C)
Pizza	2 - 3	2 - 4	15-20 (200 °C)

DEL - 4

RENGÖRING OCH UNDERHÅLL

• Se till att koppla ur kylskåpet innan du börjar att rengöra det.
• Rengör inte kylskåpet i rinnande vatten.
• Du kan torka de inre och yttre sidorna med en mjuk trasa eller en svamp med varmt och tvåligt vatten.

• Ta bort delarna var för sig och rengör med såpvatten. Tvätta inte i tvättmaskin.
• Använd aldrig brandfarliga, explosiva eller frätande material som förtunningsmedel, gas eller syra för rengöring.
• Du bör rengöra kondensorn med en borste minst en gång om året för att få en effektiv energibesparing och ökad produktivitet.

Se till att ditt kylskåp är urkopplat vid rengöring.

Avfrostning

Kylskåpet gör helautomatisk avfrostning. Det vatten som samlas som ett resultat av avfrostning passerar genom vattenuppsamlingsröret, strömmar in i förångningsbehållaren bakom kylskåpet och avdunstar där.

Byte av LED-belysning

Om kylskåpet har LED-belysning som behöver bytas ska helpdesk kontaktas eftersom det endast är behörig personal som ska utföra detta.

DEL - 5

TRANSPORT OCH FLYTTNING

• Originalförpackningen och skum kan förvaras för återtransport (valfritt).
• Du bör fästa ditt kylskåp med tjock förpackning, band eller starka rep och följa instruktionerna för transport som finns på förpackningen för återtransport.
• Ta bort rörliga delar (hyllor, tillbehör, grönsakskorgar osv.) eller fixera dem i kylskåpet mot stötar, med hjälp av band innan flyttning och transport.

Bär ditt kylskåp i upprätt läge.

• Det är inte möjligt att byta öppningsriktning för kylskåpets dörr, om dörrhandtagen är installerade på ditt kylskåp från den främre delen av dörren.
• Det är möjligt att byta öppningsriktning för kylskåpets dörr, om modellen inte har dörrhandtag.
• Om riktningen på dörren som öppnar ditt kylskåp kan ändras, bör du kontakta närmaste auktoriserade service för att förändra öppningsriktningen.

FELTYP	FELTYP	VARFÖR	VAD GÖR JAG
Sr	"Felvarning",	Någon del eller{nagra delararyl sönderller det finns ett fel i kylningsprocessen.	Kontakta helpdesk på snart som möjigt
Sr – Installvärde blinkar på fryssens skärm För inställt.Varde	Frysutr. Inte kalit nog	Denna varningkommen att visas framforallt after体系建设 av strömavbrott	1. Frys inte in livsmedel somaryltinade och använd dem inom en kort tid.2. Ställ in frystemperaturen till kallare värden eller ställ in superfrys tills utrymmetarylnormal temperatur.3. Lagg inte in färsk mat tills detta fel ar atgårdat.
Sr – Installvärde blinkar på kylens skärm För inställt.Varde	"Kylutr. Inte kalit nog"	Idealisk temperatur forkylutr.aryl+4°C.Omdu serenna varning riskerar din mat att Förstöras.	1. Ställ in kyltemperatenellkallare värden eller ställ in superkylläge tills utrymmetarylnormal temperatur.2. Öppna inte dörren tills detta fel ar atgårdat.
Sr – Installvärde blinkar på fryssens och kylens skärm För inställt.Varde	"inte kalit nog Varning"	Detaryl en kombination av "inte tillräckligt kallt" fel forbàda utrymmena.	Du kommt att se detta felvid första start av,enheten.Detkommen att stängas avafter att utrymmena narmormal temperatur.
Sr – Installvärde blinkar på kylens skärm För inställt.Varde	Kylutr. for kalit	Maten böjr frysa pågrund av den allt forkalla temperaturen.	1. Kontrolera om "Superkylläge"aryl.p2. Minska kyltemperaturvärddena.
“_”	"Varning for lagspanning"	Närmatningsspänningen blirlagrearyl 170VGårentheten in i en jämn position.	Dettaaryl inte ett fel. Dettaforhindrar skadorpaskompressorn. Denna varningkommer att stängas av narspanninger när onskad niva.

Om kylskåpet inte fungerar:

• Är det strömavbrott?
• Är kontakten korrekt ansluten till uttaget?
• Har säkringen för uttaget i vilket kontakten är kopplad eller huvudsäkringen blåst?
• Har uttaget något fel? För att kontrollera detta, anslut ditt kylskåp till ett uttag som du är säker på att det fungerar.

Om kylskåpet inte kyler tillräckligt:

• Är temperaturregleringen rätt?
• Är dörren till kylskåpet ofta öppnad och lämnad öppen under en längre tid?
• Är dörren till kylskåpet ordentligt stängd?
• Har du ställt in en maträtt eller mat i kylskåpet som kommer i kontakt med den bakre väggen i kylskåpet och som därmed förhindrar luftflödet?
• Är ditt kylskåp överdrivet fyllt?
• Är avståndet mellan ditt kylskåp och bak- och sidoväggarna tillräckligt stort?
• Är omgivningstemperaturen inom leden av värden som anges i bruksanvisningen?

Om maten i kylskåpet kyls för mycket

• Är temperaturregleringen rätt?
• Har du nyligen ställt in mycket mat i frysavdelningen? I så fall kan ditt kylskåp överkyla maten i kylavdelningen, eftersom det kommer att fungera längre för att kyla maten.

Om ditt kylskåp fungerar för ljudligt:

För att bibehålla den inställda nivån av nedkylning kan kompressorn aktiveras från tid till annan. Ljud från kylskåpet vid denna tid är normalt och beror på att det fungerar. När den avkylningsnivå som krävs har uppnåtts, kommer ljudet automatiskt att minska. Om ljudet fortsätter:

• Är din apparat stabil? Är benen justerade?
• Finns det något bakom ditt kylskåp?
• Vibrerar hyllorna eller faten med rätterna? Placera om hyllorna och/eller rätterna om detta är fallet. Vibrerar de föremål som placerats på ditt kylskåp?

Normala ljud:

Knackning (is knackning) ljud:

• Under automatisk avfrostning.
• När apparaten kyls eller värms (på grund av expansion av apparatens material).

Kort knackning: Hörs när termostaten kopplar kompressorn på/av.

Kompressor ljud (normalt motorljud): Detta ljud innebär att kompressorn fungerar normalt. Kompressorn kan göra mer ljud under en kort tid när den är aktiverad.

Bubblande ljud och plask: Detta ljud orsakas av flödet av kylmediet i rören i systemet.

Vattenflöde ljud: Normalt ljud från vatten som rinner till avdunstningsbehållaren under avfrostning. Detta ljud kan höras under avfrostning.

Blås ljud (normalt fläktljud): Detta ljud kan höras i No-Frost kylskåp under normal drift av systemet på grund av luftcirkulationen.

Om fukt bildas inne i kylskåpet

• Är all mat ordentligt förpackad? Har behållarna torkats innan du lagt dem i kylskåpet?
• Öppnas kylskåpets dörrar ofta? Fuktigheten i rummet kommer in i kylskåpet när dörrarna öppnas. Fuktighet bildas snabbare när du öppnar dörrarna oftare, speciellt om luftfuktigheten i rummet är hög.
• Vattendroppar som samlas på den bakre väggen efter automatisk avfrostning är normalt (i statistiska modeller).

Om dörrarna inte öppnas och stängs ordentligt:

• Förhindrar matförpackningar stängning av dörren?
• Är dörrfack, hyllor och lådor rätt placerade?
• Är dörrtätningarna slitna eller sönder?
• Är ditt kylskåp på en jämn yta?

Om kanterna på kylskåpet som har fast kontakt med dörrtätningen är varma:

Speciellt på sommaren (varmt väder), kan ytorna som är i kontakt med tätningen bli varmare på grund av drift av kompressorn, det är normalt.

VIKTIGA ANMÄRKNINGAR:

• Kompressorskyddsfunktionen kommer att aktiveras efter plötsliga strömavbrott eller utkoppling av apparaten, eftersom gasen i kylsystemet inte är stabiliserad än. Ditt kylskåp börjar fungera normalt igen efter 5 minuter, det behöver du inte oroa dig för.
• Om du inte kommer att använda kylskåpet under en längre tid (t.ex. under sommarlovet) koppla ur den. Rengör kylskåpet enligt instruktionerna i del 4 och lämna dörren öppen för att förhindra fukt och lukt.
• Om problemet kvarstår efter att du har följt alla instruktioner ovan, kontakta närmaste auktoriserad service.
• Apparaten du har köpt är avsedd för hembruk och kan användas bara hemma och för det angivna syftet. Den är inte lämplig för kommersiellt eller gemensamt bruk. Om konsumenten använder apparaten på ett sätt som inte överensstämmer med de beskrivna funktionerna, betonar vi att tillverkaren och återförsäljaren inte är ansvariga för reparationer och fel inom garantiperioden.
• Livslängden på din apparat som anges och förklaras av institutionen för branschen är 10 år (perioden för att erhålla delar som behövs för att apparaten skall fungera väl).

TIPS FÖR ATT SPARA ENERGI

1- Installera apparaten i ett svalt, väl ventilerat rum, men inte i direkt solljus och inte i närheten av en värmekälla (element, spis etc. ...). Använd annars en isoleringsplatta. 2- Låt varm mat och dryck svalna utanför apparaten. 3- Vid upptining av fryst mat, placera den i kylskåpet. Den frysta matens låga temperatur kommer att hjälpa till att kyla kylutrymmet när den tinar. Så det orsakar energibesparing. Om den frysta maten tas ut, orsakar det slöseri med energi. 4- När du placerar drycker och slask måste de täckas. Annars ökar fuktigheten i apparaten. Då blir arbetstiden längre. Dessutom hjälper täckandet av drycker och slask till att bevara lukt och smak. 5- När du placerar mat och dryck, öppna luckan så lite tid som möjligt. 6- Håll locken stängda i alla fack med olika temperaturer i apparaten (grönsakslåda, kyl ... etc). 7- Dörrtätningen måste vara ren och smidig. Byt tätningarna om de är slitna.

Denna presentation är endast information om apparatens olika delar. Delarna kan variera beroende på apparatens modell.

A) Kylutrymme B) Frysutrymme 1) Kylhyllor 2) Kylningsutrymme * 3) Grönsaksutrymmeslock 4) Grönsaksutrymme 5) Frysens överkorg 6) Frysens mittkorg

7) Frysens bottenkorg 8) Justerbara fötter 9) Ismagasin 10) Glashyllor i frysen 11) Flaskhylla 12) Dörr övre hyllor 13) Äggbehållare

Innehåll

FÖRE DU ANVÄNDER APPARATEN 116

Allmänna varningar 116

Säkerhetsvarningar 119

Super Freeze-modus avslutas automatiskt efter 24 timmar, eller när sensortemperaturen i frysen sjunker under -32 °C.

Super cool-modus
