BRUKSANVISNING CRYSTAL TOUCH FCR 625 TC BK XS FRANKE

Bruksanvisingen refererar till oika modeller avenna apparat. Med anledning av detta kan det finnas beskrivninger av enskilda egenskaper som inte galler den specifica apparaten.

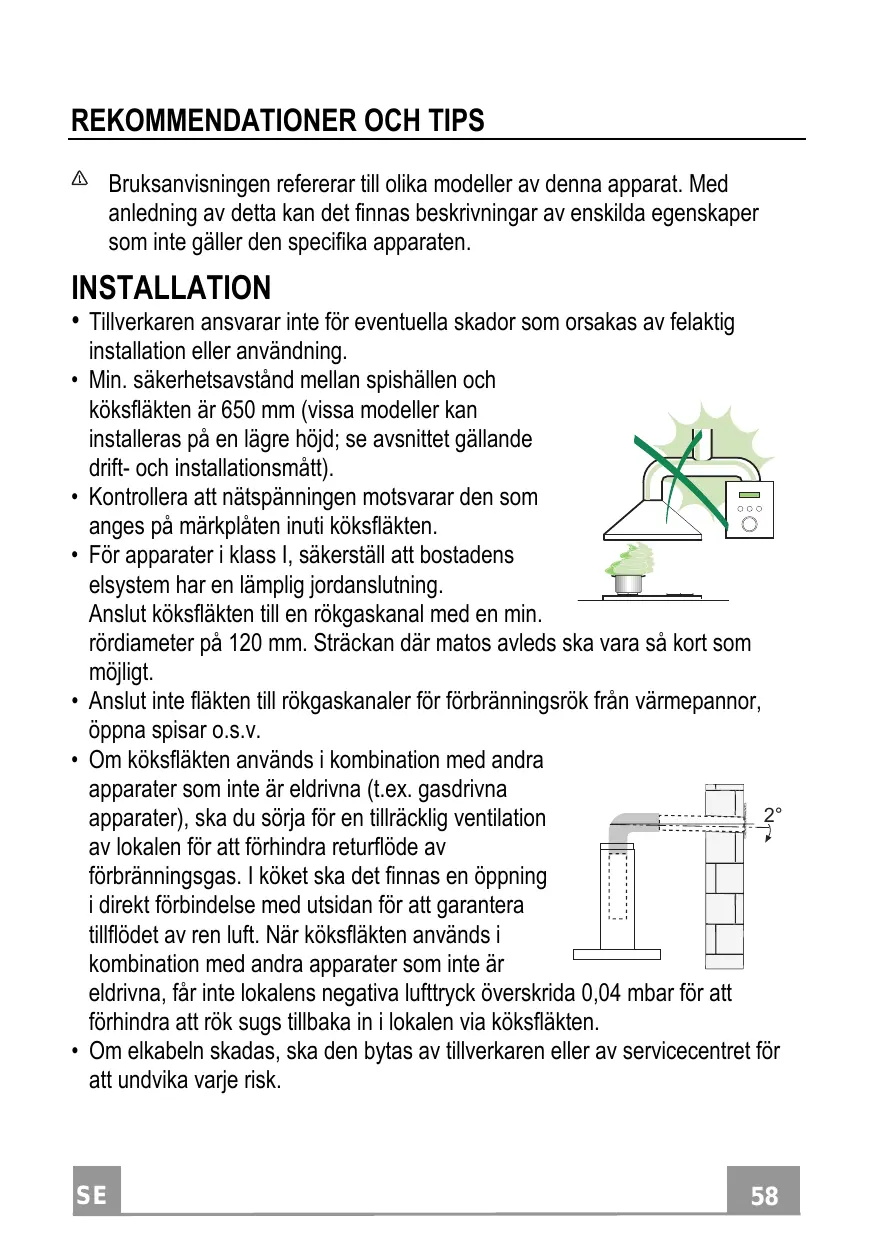

INSTALLATION

• Tillverkaren ansvarar inte für eventuella skador som orsakas av felaktig installation eller användning.
• Min. sakerhetsavstand mellan spishällen och köksfläkten ar 650 mm (vissa modeller kan installereras på en lagre höjd; se avsnittet gällande drift- och installationsmätt).
• Kontrollera att natspanninger motvarsar den som anges på markplåten inuti köksfläkten.
• För apparater i klass I, sakerställ att bostadensystem har en lämpig jordanslutting. Anslut köksfläkten till en rökgaskanal med en min.

rördiameter på 120 mm. Sträckan)där matos avleds skara vara sä kort som möjligt.

• Anslut inte fläkten till rökgaskanaler für forbänningsrök frän värmeppannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte ar eldrivna (t.ex. gasdrivna apparater), ska du sörja for en tillräcklig ventilation av lokalen for att Förhindra returflöde av Förbränningsgas. I koket ská det finnas en öppning i direkt forbindelse med utsidan for att garantera tillflödet av ren luft. När köksfläkten används i kombination med andra apparater som inte ar

eldrivna, fär inte lokalens negativa lufttryck överskrida 0,04 mbar für att Förhindra att rök sugs tillbaka in i lokalen via köksfläkten.

• Om elkabeln skadas,cka den bytas av tillverkaren ullverkaren erer av servicecentret for att undvika varje risk.

• Om installationsanvisingarna for gasspishällen anger att större avstand an det oven angivna, maste det beaktas. Följ gällande lagstiftning angäende utsugning av luft.
• Använd endast skruvar och beslag som är lämpiga für köksfläkten.

Obs! Om detinte installeras skruvar och fästanordningar som overensstämmer med dessa anvisningar kan det leda till risk für elektrisk stöt.

• Anslut köksfläkten till elnätet genom att använda en tvåpolig brytare som har min. 3 mm kontaktavständ.

ANVÄNDNING

• Köksfläkten har uteslutande konstruerats for hushållsbruk, für att avlågsna matos i köket.
• Använd aldrig köksfläkten für andra ändamål an vad den ar konstruerad for.
• Se till att det aldrig uppkommer höga lager under köksfläkten nar den är igång.
• Justera lagans styrka sa att den endast berör kokkarlets botten och inte slickar utmed dess sider.
• Fritöserna ske kontrolleras hela tiden under användningen. Den överhettade oljan kan ta eld.
• Flambera inte under köksfläkten. Det finns risk for eldsvåda.
• Denna apparat fär användas av barn (över 8 År), personer med nedsatt fysisk, sensorisk eller

mental funktionsförgäga eller personer som saknar erfarenhet eller kunskap om hur den används, under Förutsättning att de övervakas av fögon som kan ansvara for deras sakerhet eller som har lärt dem hur apparaten används på ett saker tätt och gjort dem medvetna om riskerna. Barn fær inte leka med apparaten. Rengöring och unterhäll fær inte utföras av barnutan tillsyn av en vuxen.

• VARNING! De atkomliga delarna kan bl mycket varma under användningen av spisar, matlagningsapparater o.dyl.

UNDERHÄLL

• Stäng av eller fränkoppla apparaten från elnätet före rengöring eller underhäll.
• Rengör och/eller byt ut filtren after den angivna tidsperioden (brandrisk).
• Fettfiltren skarengoras varannan manad ellr oftare vid intensiv anvandning. De kan diskas i diskmaskin.
• Det aktiva kolfiltret kan varken diskas eller regenereras. Filtret ska bytas cirka var 4:e manad eller oftare vid intensiv användning.
• Rengör köksfläkten med en fuktig trasa och att neutral flytande rengöringsmedel.

Symbolen à apparaten aller emballaget anger att apparaten inte fãr hanteras som hushållsavfall. Den ská i stället lämnas in på en uppsamplingsplats for Återvinning av el- och elektronikkkomponenter. Genom att sakerställa att apparaten hanteras på rätt sätt bidrar du till att forebygga eventuella negativa miljö- och hälsoeffekter som kan uppstø om apparaten kasseras som vanligt avfall. För ytterligare uppliesninger om Återvinning av apparaten bör du kontakta lokala myndigheter, sophämtningstjänsten eller affären)där du köpte apparaten.

Matt

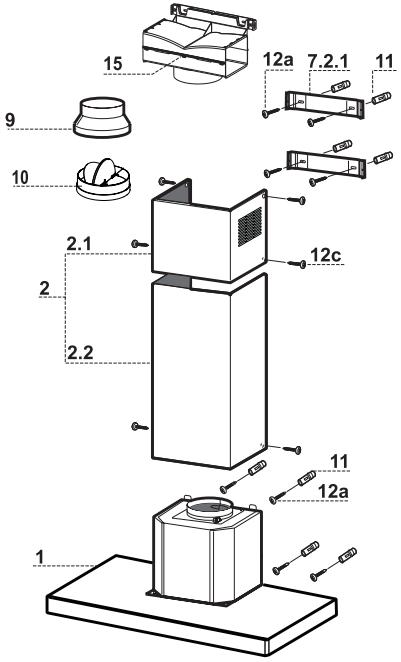

Komponenter

Ref.	Antal	Produktkomponenter
1	1	Köksfläkthus, komplett med: manöveranordningar, lampa, fläkt, filter
2	1	Teleskopisk skorsten bestäende av:
2.1	1	Överdel
2.2	1	Underdel
9	1	Reduktionsfländs ø 150-120 mm
10	1	Fländs ø 150 med backventil
15	1	Luftutsläppsgrenrör
Ref.	Antal	Installationskomponenter
7.2.1	2	Fästvinklar für övre skorstensdel
11	8	Vaggpluggar
12a	8	Skruvar 4,2 x 44,4
12c	6	Skruvar 2,9 x 9,5
	Antal	Dokumentation
	1	Bruksanvisning

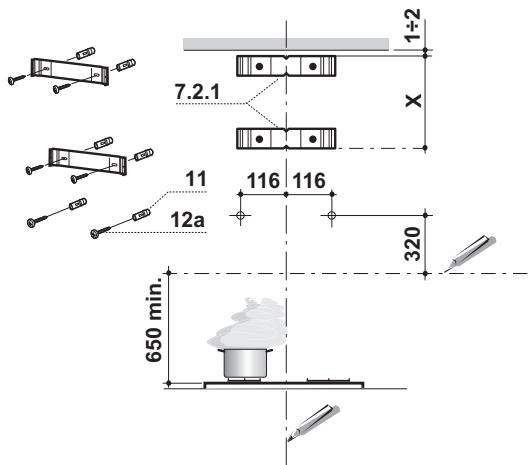

Borrning i vagg och fastsattning av konsoler

Markering pa vagg:

• Ett vertikalt streck upp till taket eller max. gräsen, i mitten av köksflaktens monteringsområde.
• Ett horisontellt streck 650~mm ovenfor spishallen.
• Placera konsolen 7.2.1 1-2 mm från taket eller den övre gräsen enligt anvisningarna. Ställ in konsolens mitt (hack) på det vertikala referensstrecket.
• Markera konsolens hal.
• Placera konsolen 7.2.1 X mm under den Forsta konsolen (X = höjd für medfoljande övre skorsten),enigt anvisingarna.Ställ in konsolens mitt (hack) på det vertikala referensstrecket.
• Markera konsolens hal.
• Markera en referenspunkt 116mm From det vertikala referensstrecket och 320mm ovanfor det horisontella referensstrecket enlistigt anvisiningarna.
• Upprepa detta moment på den motsatta sidan.
• Borra 8mm hal i den markerade punkterna.
  Satt in expansionspluggarma 11 i halen.
  Fast konsolerna med de medfoljande skruvarna 12a (4,2 x 44,4).
• Skruva fast de två medfoljande skruvarna 12a (4,2 x 44,4) i halen for fastsätting av köksfläktstommen. Se till att lämna ett utrymme på 5-6 mm mellan vöggen och skruhvudet.

Montering av koksfläktsstomme

• Innan du hakar fast köksfläktstommen, skruva帽子 de 2 skruvarna Vr placerade i köksfläktstommens fasthakningspunkter.
• Haka fast köksfläktstommen på skruvarna 12a.
• Skruva slutgiltigt fast stödkruvarna 12a.
• Skruva på skruvarna Vr for att nivellera koksfläktstommen.
• Om det bedöms nödvändigt kan du fästa fläktkåpan på viggen med andra skruvar och expansionspluggar, som kan placeras invändigt köksfläktssstommen.

Anslutningar

LUFTUTSLÄPP SUGANDE VERSION

För installation i sugande version anslut fläktkāpan till utgangsrörsystemet med att styv eller böjlig slang med en diameter på 150 eller 120mm , valet lamnas Åt installatoren.

Anslutning till slang med 150

Satt i flänsen 0 150 10 pa utgangen av köksfläktssstommen.
- Fäst slangen med lämpiga slangklammor. Nödvändigt material medfoljer inte.

Anslutnig till slang med 120

• För anslutning med en slang med 120~mm diameter, satt i reduktionsflänsen 9 på den tidigare installerade 150 flänsen.
• Fäst slangen med lämpiga slangklammor. Nödvändigt material medfoljer inte.
• I日正式 fallen avlagsna eventuella luktfilter med aktiv kol.

LUFTUTSLÄPP FÖR FILTRERANDE VERSION

• Skruva loss de två skruvarna som fester den övre konsolen 7.2.1.
• Skruva i stället fast kopplingen für luftutsläpp 15 med de två skruvar som skruvades loss tidigare.
• Anslut kopplingen 15 till utsläppet på köksfläktstommen med en styv eller böjlig slang med 150 mm. Det är upp till installatoren att bestämma vilket.
• Sakerställ att luktfiltret med aktiv kol ar installererat.

ELEKTRISK ANSLUTNING

• Anslut fläktkåpan till eluttaget och installerera en tvåpolig brytare med en öppning på minst 3 mm emellan kontakterna.
• Avlagsna fettfiltren (se avsnitt "Underhäll") och se till att natsladdens kontaktdon ar ratt isatt i fluktens uttag

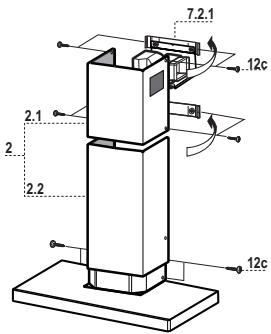

MONTERING AV SKORSTEN

Skorsten, övre sektion

• För försiktigt två motstående sider av den övre skorstensdelen utåt och haka dem på fästena 7.2.1. Se till att de sitter ordentlich.
  Fixera sidorna mot faspena med hjalp av de 4 skruvarna 12c som medfoljer.
• Kontrollera att förlängningsstyckna sitter horisontelt och vertikalt uppriktade. Om sö inte ar fallet justera detta.

• För forsiktigt två motstäende sider av den nedre skorstensdelen utåt och haka fast dem mellan den övre skorstensdelen och vöggen. Se till att dekommen ordentlich på plats.
  Fixera den andere skorstensdelens sidor mot flakthuset med hjalp av de 2 skruvarna 12c (2,9 x 9,5) som medfoljer.

T1

T2

T3

T4

L

1

2G

3i

Manoverpanel

Knapp	Funktion
T1	Stänger av motorn.
T2	Stänger av motorn på hastighet 1	Knapparna T1+T2 tänds.
T3	Stänger av motorn på hastighet 2	Knapparna T1+T3 tänds.
	Häll in knappen i två sekunder for att aktivera avstängning med 30 minutes fördröjning (motor+belysing). Det är möjlig att byta hastighet medenna Funktion aktiverad.	Knapparna T1+ (T2 eller T3 eller T4) blinkar.
T4	Stänger av motorn på hastighet 3	Knapparna T1+T4 tänds.
	Häll in knappen i två sekunder for att intensiv hastighet under 6 minutes,ärefter ätergår den till tidigare inställd hastighet. Lämplic für att hantera intensiv osutveckling.	Knappen blinkar.
L	Tryck en gäng für arbetsbelysing.	Knapptyckning
	Häll in knappen i två sekunder für grundbelysing.	Knapptyckning

FETTFILTER

RENGÖRNING AV FETTFILTER

• rengöring av fettfilter av metall.
• filtren ar diskbara och@maste rengöras minst varannan mânad. Rengör oftare vid intensiv användning.
• ta bort filtren, ett i taget, lát dem torka före Återmontering.
• vid Återmontering av filtren, var noga med att handagen vänds utåt.

Kolfilter

• byte av kolfilter:
• ta bort fettfiltren av metall
• ta bort de igensatta kolfiltren
• satt tillbaka fettfiltrren av metall

Belysning

• För byte kontakta servicecenter. ("För inköpet vänd dig till att servicecentra").
