KULLANIM KILAVUZU CRYSTAL TOUCH FCR 625 TC BK XS FRANKE

Kullanim talimatlari, bu ev aletinin ceşitli modelleri în gelerlidir. Ayni sekilde, bu ürünle ilgisi olmayan Özelliklerin tanımları da gorebilirsiniz.

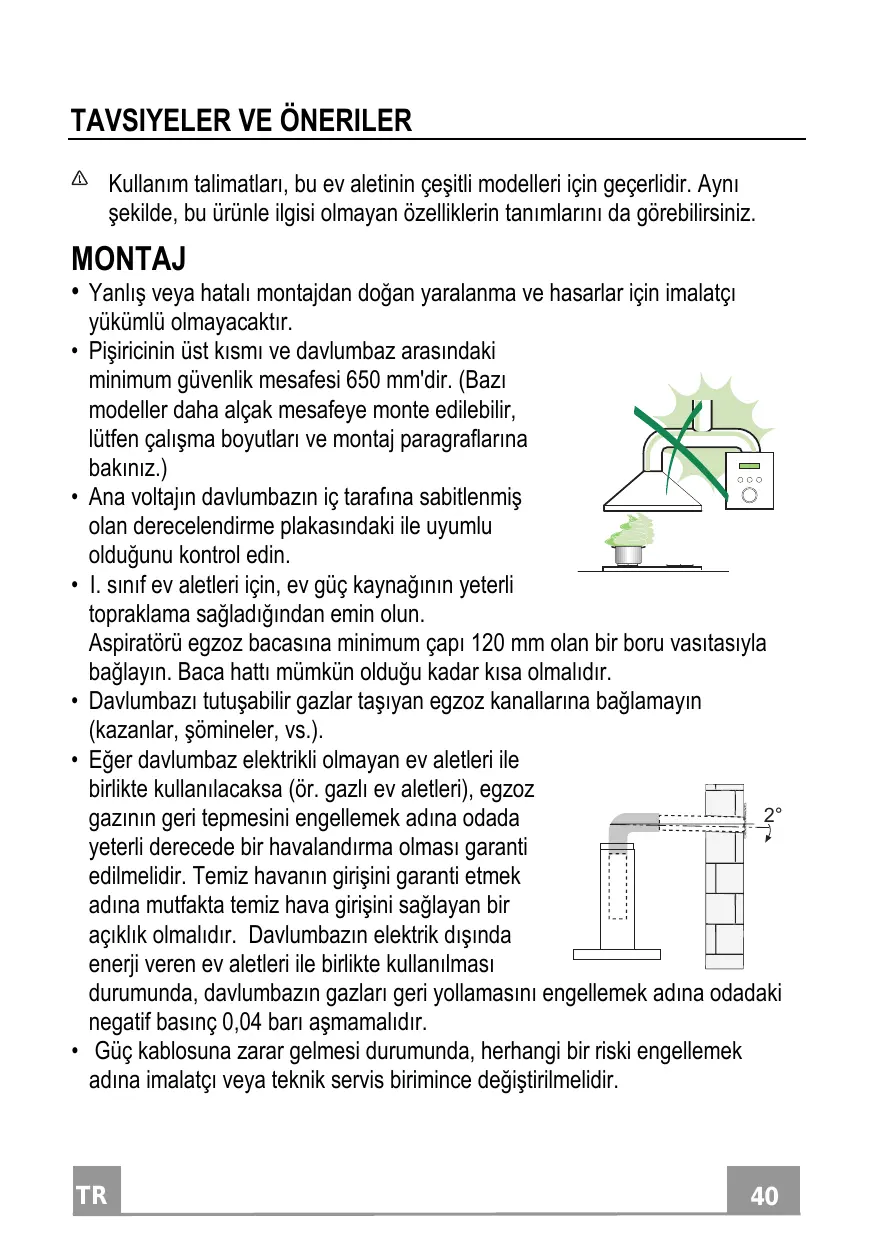

MONTAJ

• Yanlş vya hatali montajdanDOGAN yaralanma ve hasarlar icin imalatçı yükümlü olmayacaktır.
• Pişiricinin üst kılım ve davlumbazarasindaki minimum güvenlik mesafesi 650 mm'dir. (Bazi modeller daha alçak mesafeye monte edilebilir, lüften calisma boyutlar ve montaj paragraflarina bakıniz.)
• Ana voltajn davlumbazin ic tarafina sabitlenmis olan derecelendirme plakasindaki ile uyumlu oldugunu kontrol edin.
  I. sinif ev aleleri icin, ev guç kaynagınin yeterli topraklama seksladından emin olun.

Aspiratorü egzoz bacasina minimum capi 120 mm olan bir boru vasitasıyla baglayin. Bacahatti mumkün oldugu kadar kisa olmalidir.

• Davlumbazi tutusabilir gazlar taşiyan egzoz kanallarina baglamayin (kazanlar, sömineler, vs.).
• Eşer davlumbaz elektrikli olmayan ev aletleri ile birlikte kullanılacaksa (ör. gazlı ev aletleri), egzoz gazınin geri tepmesini engellemek adına odada yeterli derecede bir havalandırma olması garanti edilmelidir. Temiz havanın girişi garantı etmek adına mutfakta temiz hava girişi-SAğlayan bir açık;lık olmalidir. Davlumbazın elektrik disinda enerji veren ev aletleri ile birlikte kullanıması

durumunda, davlumbazın gazları geri yollamasınl engellemek adına odadaki negatif basınç 0,04 barı asmamaldir.

• Güç kablosuna zarar gelmesi durumunda, herhangi bir riski engellemek adina imalatçı veya teknik servis birimince degişirilmelidir.

• Gaz oçaçınin montaj talimatarinda yukarıda belirtilenden daha fazla bir mesafe belirtilm次会议, buna;dikkat edilmesi gerekir. Hava deşarı ile ilgili yönnetmeliklere uyulması gerekir.

• Davlumbazi desteklemek增長 sadece vida ve kucuk parçalar kullanin. Uyari: Isbu talimatlar uyarınca vidaları veya sabitleme aletlerini kullanmamak elektrik tehlikeliner ol acabilir.
• Davlumbazi,arasinda en az 3mm irtibat mesafesi olan iki kutuplu bir anahtar vasitasıyla cereyana baglayın.

KULLANIM

• Davlumbaz mutfak kokularinī gidermek adina ev kullanimi,—çın tasarlan)—stir.
• Davlumbazi asla tasarlandigi amaclar haricinde kullanmayin.
• Davlumbaz calisirken altoanda boşuna yanan yüksek ates asla birakmayin.
• Ateş yoğunluğunu sadece tencere-altinda kalacak ve yanlardan taşmadından emin olacak sekilde ayarlayın.
• Fritözler kullanim esnasinda surekli izlenmelidir: fazla isinmis yag, ates alabilir.
• Davlumbaz.altinda flambe yapmayiniz; yangin riski.
• Bu ev aleti, 8 Yaş üstü;cocuklar ve fiziksel, duyusal veya akli yetersizligi olan veya tecrübe ve bilgi eksikligi olan kisilerce bu kisilerin güvenliginden sorumlu olan kisilerin gozetimi-altinda veya ev aletinin kullanı ile ilgili talimatlar Kendilerine verildigi durumlarda kullanı bilir. Cocuklar, ev aleti ile oynamamaldir. Temizleme ve bakim gozetimde olmadıklarinda;cocuklarca yapilmayacaktir.

• "DIKKAT: Pişirme aletleri ile kullanıdliklarinda temas edilebilir parçalarısinabilir."

BAKIM

• Herhangi bir bakim ilemine baslamadan evvel ev aletini kapatin veya anaGPC kaynagindan fişini Çekın.
• Belirlenmiş zaman sonunda filtrleri temizleyin ve/veyadehyişirin (Yangin sehlikesi).
• Yaq滤releri her 2 ayda bir veya yüzun kullanim olması durumnda dahak立方米 temizlenmelidir ve bulasık makinesinde)yikanabilirler.
• Aktif carbon filtresi yikanabilir degildir, yeniden kullanilamaz ve her 4 ayda bir veya yogun kullanim olması durumunda daha sık olarak degistirilmelidir.
• Davlumbazi nemli bir bez ve notr siv detergentjanla temizleyin.

Ürün üstündeki veya paketindeki sembolü, bu ürünün evsel atik olarak değerlendirilmeyeceğinin gõstergesidir. Elektrikli ve elektronik ekipmanın geri DONUSUM icin uygun toplama noktasina teslim edilmelidir. Bu ürününogrupsikilde bertaraf edildigiinden emin olarak, bu atik ürününün uygun olmayan sekilde islenmesindenDOGACAK cevre ve insan sagligi icin potansiyel olumsuz sonuclarin engellenmesine yardimci olacaksiniz. Bu urünün geri DONUSUM ile ilgili daha detayl bilgi icin luffen yerel yetkili ofisiniz, evsel atik bertaraf hizmeti veya ürün satn aldigniz magaza ile irtibata geçıniz.

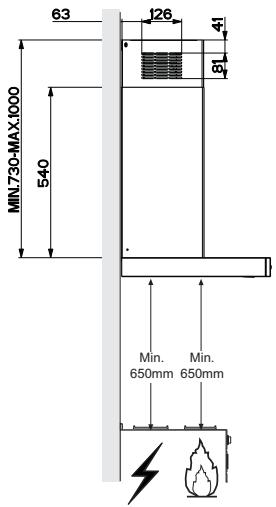

Boyutlar

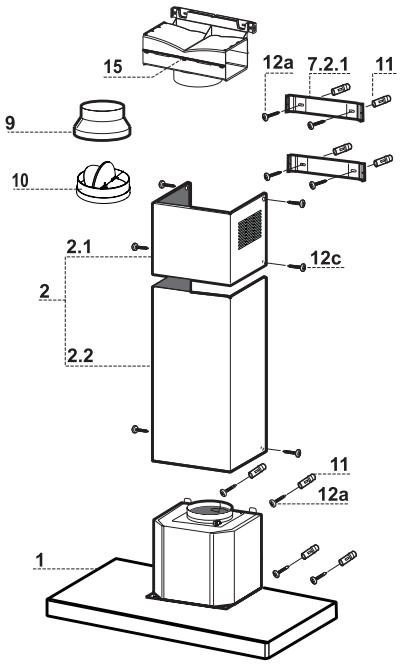

Parçalar

Ref.	Adet	Ürünün parçaları
1	1	Sunlardan olşan davlumbaz güvdesi: Kumandalar, lamba, fan grubu, filtreler
2	1	Sunlardan olşan teleskopik baca:
2.1	1	Üst baca
2.2	1	Alt baca
9	1	Redüksiyon flanse 0 150-120 mm
10	1	Valtfli flanse 0 150 mm
15	1	Hava Çıkkı Rakoru
Ref.	Adet	Montaj parçaları
7.2.1	2	Üst Baca Tesbit Braketleri
11	8	Dübeller
12a	8	Vidar 4,2 x 44,4
12c	6	Vidar 2,9 x 9,5
	Adet	Belgeler
	1	Talimat Kilavuzu

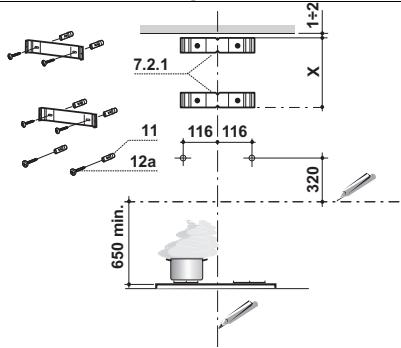

Devarin Delinmesi ve Baglanti Elementlerinin Tespiti

Duvarda;

• Davlumbazin monte edilecegi bolgenin merkezinde tavana veya üst sinira kadar dikey bir Çüzgi ile;
• Pişirmehattindan itibaren min. 650~mm üstunde yataybirçizgiçizin.
• 7.2.1 böglanti elementini gosterildigi gibi merkezini referans dikey czigiyehizalayarak (yarik kismini) tavandan veya üst sinirdan 1 - 2mm mesafeye yaslayin.
• Baglanti elementleri delik merkezlerini isaretleyin.
• 7.2.1 böglanti elementini gosterildigi gibi merkezini referans dikey czigyhe hizalayarak (yarik kismini) ilk böglanti elementinin X mm alta yaslayin (X = Verilen Ust Bacannn Yuksekligi).
• Baglanti elementinin Delik merkezlerini isaretleyin.
• Gösterildigi gibi Dikey referans Çüzgün 116 mm mesafede ve Yatay referanshattundan 320 mm)yükbeklakte bir referans noktası,isaretleyin.
  Ayni islemikarstaraf icin de tekrarlayin.
• Isaretlenen noktaları 08 mm uç ile delin.
  11 dubellerini deliklere yerlestirin.
• Verilen 12a (4,2 x 44,4) vidalarim kullanmak sureti ile baglanti elementerini tespit edin.
• Davlimbaz govdesinin tespiti icin verilen 2 adet 12a (4,2 x 44,4) vidasin, vida kafaları ile duvararasinda 5 - 6mm mesaafe birtakacak sekilde seksin.

Davlumbaz Góvdesi Montaji

• Davlumbaz Gövdesini kancelara takmadadan önce güvde üzerindeki kancelama noktalarinda bulunan 2 adet vidayi Vr skiniz.
• Davlumbaz Gövdesini vidalara 12a takınüz.
• Destek vidalarimi 12a nihai olarak seksiniz.
• Vr vidalarina budahale ederek Davlumbaz Gövdesi seviyesini hizalayiniz.
• Gerekli gürülmesi halinde, güvdesinin ic kismuna yerleştrilebilecek iki adet dübbelli vida ile, bacannin duvara tespit edilmesi mumkündür.

Baglantilar

TAHIYELI SISTEMDE HAVA CIKISI

Davlumbazin Emici Versiyonda kurulum icin, kurulum yukapan kisinin tercihine gore 0150 veya 120mm lik sert veya esnek bir boruyla cikiskanalina baglayiniz.

150 boru baglantisi

• 150 mm'lik 10 boruyu Davlumbaz Gövdesinin Çişına yerleştiniriz.
• Boruyu uygun boru kelepçeleri ile sabitleyiniz. Gerekl malzeme donanimda mevcut degildir.

120 boru baglantisi

• 120mm lik boru ile baglanti yapabilmek icin, redüksiyon cemberini 9, daha once monte edilmiş olan 150mm lik 10 cemberin üzerine yerleştiniz.
• Boruyu uygun boru kelepçeleri ile sabitleyiniz. Gerekl malzeme donanimda mevcut degildir.
• Aktif Karbon Koku Emici filtrleri违法犯罪.

FILTRELI SISTEMDE HAVA GIKIŞİ

• Alt askiy1 7.2.1 sabitleyen iki viday1 yerinden sökünüz.
• Hava Çişis Baglantımı 15 daha önceden çikarlımış olan 2 vida ile yerine sabitleyin.
• 15 no.lu Baglantiyi, montaj gorevlisinin sekimine gore 150 mm capinda sert veya esnek bir hortum ile Davlumbaz Govdesi Ckisina baglayiniz.
• Aktif Karbonlu Koku önleyici Filtrenin bulundugundan emin olunuz.

ELEKTRIK BAGLANTISI

• Davlumbazı sebeke cereyanina böglarken aray temas aralı,en az 3 mm對於 gift kutuplu bir elektrik anahtarı koyunuz.
• Yag tutucu filtrleriçikariniz (bakiniz "Bakim" paragrafi) ve besleme kablosu soketinin aspirator prizine iyice takilmis oldugundan emin olunuz.

Bacanin montaji

Ust baca

• Iki yan kenari haficce aciniz, bunlari braketlerin 7.2.1 arkasina geçiriniz ve tam dayanana kadar tekrar kapatiniz.
• Cihaz donaniminda verilen 4 adet vidayla 12c (2,9 x 9,5) yan tarafarindan braketlere sabitleyiniz.
  Rakor uzantilarinin cikisin baca agizlarina denk gelmesine dikkat ediniz.

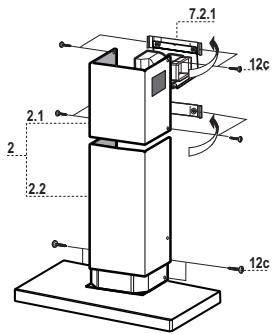

Alt baca

• Bacanin iki yan kenarini haficce aciniz, Üst baca ile duvararasinaGPCirip tam dayanana kadar kapatimiz.
• Cihaz donaniminda verilen 2 adet vidayla 12c (2,9 x 9,5) alt tarafini davlumbaz govdesine sabitleyiniz.

T1

T2

T3

T4

L

Kumanda panosu

Tuş	Fonksiyon
T1	Motoru durdurur.
T2	Birinci Higgins motoru calistirir.	T1+T2 tuşları yanar.
T3	İkinci Higgins motoru calistirir.	T1+T3 tuşları yanar.
	2 Saniye basilmasio 30 dakikalık uyku modunun etkinleşmesini暢lare (Motor + İskihtar). Bir fonksiyon aktifken ilelem Higginsidehyistire bilirsiniz.	Ilgili tuşlar T1+ (T2 veya T3 veya T4) yanıp)söner.
T4	Üçuncı Higgins motoru calistirir.	T1+T4 tuşları yanar.
	2 Saniye basmak 6 dakika ilein yüzgün Higginsa calismayı etkin duruma getirir. Bu sirenin sonunda, ayarlanmılı olan bir.Oncecki Higginsi geridöner. Pişirme sirasindaki dumanın fazla Yayilmasiointestinal engellemek ilein uygundur.	Tuşyanıp)söner.
L	Aydınlatma tesisatimi(Maximum yüzgün)Lukta acar ve kapatır.	Tuş ilelgı a;cık
	2 Saniye baslı tutulunca aydinlatma tesisatınduşük yüzgünLukta acar ve kapatır.	Tuş ilelgı a;cık

Yag tutucu filtrreler

METALIK YAG TUTUCU FILTRELERIN TEMIZLENMESI

• Bu filtrreler bulasik makinasinda da yikanabilir ve normal kullanildiklarnda iki ayda bir,;yogun kullanim halinde isedaha sikca yikanmaları gereklidir.
• Filtrleri, grubun arka tarafindan ittirerek veayoanda asaig doogrucekerek tektek cikariniz.
• Filtreleri yikken eğip katlamayınüz, tekrar monte etmeden önce de kurutunuz.
  Monte ederken kulpun görünen dş tarafaogrugelmesine dokkat ediniz.

Koku Filtresi (Filtreli Model)

AKTIF KARBONLU KOKU FILTRESIN IN DEGISTIRILMESI

• Yikanabilir ya da rejenere edilebilar nitelikte degildir, normalde en az 4 ayda bir, yogun kullanimda ise daha sikca degeistirilir.
• Metalik Yaq Filtrelerini qkariniz.
• Doymus durumdaki Aktif Karbonlu Koku Filtresini kanceları serbest birakarak Çiçarinuz.
• Yeni filtreyi yuvasina takimiz.
  Metalik Yag Filtrelerini tekrar monte ediniz.

Aydinlatma

• Degistirmek icin Teknik Servisle baglanti kurun. ("Edinmek icin teknik servisle baglanti kurun").
