NÁVOD K OBSLUZE CRYSTAL TOUCH FCR 625 TC BK XS FRANKE

Uživatelská příručka

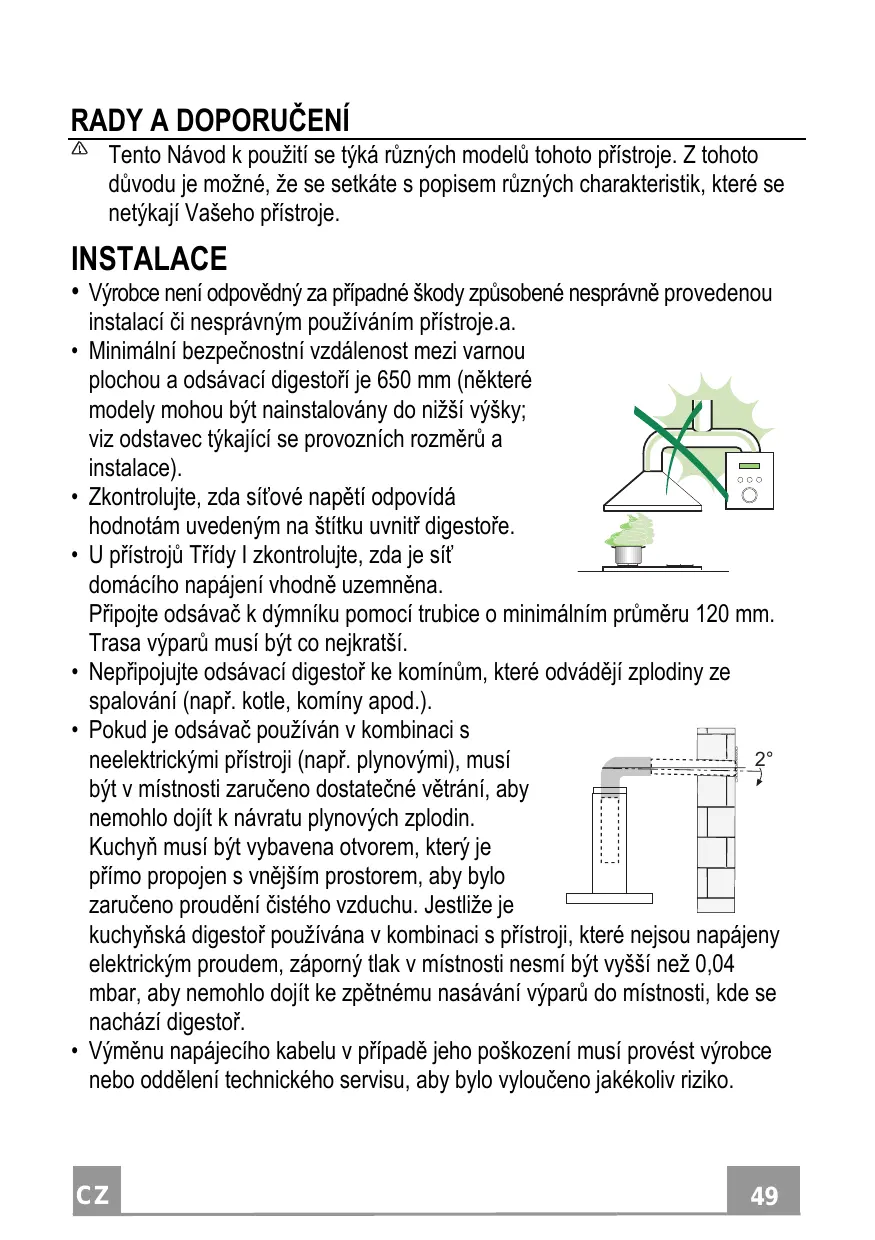

Tento Návod k použití se týká různých modelů tohoto přístroje. Z tohoto důvodu je možné, že se setkáte s popisem různých charakteristik, které se netýkají Vašeho přístroje. INSTALACE

• Výrobce není odpovědný za případné škody způsobené nesprávně provedenou

instalací či nesprávným používáním přístroje.a. Minimální bezpečnostní vzdálenost mezi varnou plochou a odsávací digestoří je 650 mm (některé modely mohou být nainstalovány do nižší výšky; viz odstavec týkající se provozních rozměrů a instalace). Zkontrolujte, zda síťové napětí odpovídá hodnotám uvedeným na štítku uvnitř digestoře. U přístrojů Třídy I zkontrolujte, zda je síť domácího napájení vhodně uzemněna. Připojte odsávač k dýmníku pomocí trubice o minimálním průměru 120 mm. Trasa výparů musí být co nejkratší. Nepřipojujte odsávací digestoř ke komínům, které odvádějí zplodiny ze spalování (např. kotle, komíny apod.). Pokud je odsávač používán v kombinaci s neelektrickými přístroji (např. plynovými), musí být v místnosti zaručeno dostatečné větrání, aby nemohlo dojít k návratu plynových zplodin. Kuchyň musí být vybavena otvorem, který je přímo propojen s vnějším prostorem, aby bylo zaručeno proudění čistého vzduchu. Jestliže je kuchyňská digestoř používána v kombinaci s přístroji, které nejsou napájeny elektrickým proudem, záporný tlak v místnosti nesmí být vyšší než 0,04 mbar, aby nemohlo dojít ke zpětnému nasávání výparů do místnosti, kde se nachází digestoř. Výměnu napájecího kabelu v případě jeho poškození musí provést výrobce nebo oddělení technického servisu, aby bylo vyloučeno jakékoliv riziko.

• Jestliže je v návodu k instalaci plynového sporáku uvedena větší vzdálenost než výše uvedená, je třeba to vzít v úvahu. Musí být dodrženy všechny normy týkající se odvodu vzduchu.
• Použijte pouze šrouby a spojovací materiál vhodného typu pro digestoř. Upozornění: nebude-li provedena instalace šroubů nebo upevňovacích zařízení podle tohoto návodu, mohlo by vzniknout nebezpečí zasažení elektrickým proudem.
• Připojte digestoř k napájecí síti za použití dvoupólového vypínače s nejméně 3 mm vzdáleností mezi kontakty. POUŽITÍ
• Odsávací digestoř je projektována výlučně pro domácí použití, k

odstraňování pachů z kuchyně. Nikdy nepoužívejte digestoř k jiným účelům než k těm, pro které je určena. Nikdy nenechávejte pod digestoří při chodu vysoký plamen. Seřiďte intenzitu plamene tak, aby byl nasměrován pouze na dno varné nádoby a ujistěte se, aby nešlehal po jejích stranách. Kontrolujte fritovací hrnce během používání: příliš zahřátý olej by se mohl vznítit. Pod kuchyňskou digestoří nepřipravujte flambované pokrmy, je zde nebezpečí požáru. Tento spotřebič může být používán dětmi ve věku nad 8 let a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo bez patřičných zkušeností a znalostí, pokud jsou pod pečlivým dohledem nebo byly seznámeny s pokyny k použití přístroje bezpečným způsobem a rozumí jeho rizikům. Zkontrolujte, zda si děti nehrají s přístrojem. Čištění a údržba, které mají být vykonávány uživatelem, nesmí být prováděny dětmi, pokud nejsou pod dozorem.

• “ POZOR: přístupné části mohou při používání varných přístrojů dosahovat vysokých teplot „. ÚDRŽBA
• Před čištěním či jakoukoliv operací údržby přístroj vypněte nebo jej odpojte od napájecí sítě.
• Vyčistěte a/nebo vyměňte filtry po uvedené době (nebezpečí vznícení).
• Tukové filtry je třeba čistit po každých 2 měsících používání nebo i častěji v případě intenzívního používání, je možné je mýt v myčce.
• Uhlíkový filtr nelze mýt ani regenerovat, ale je třeba ho vyměnit zhruba po každých 4 měsících používání nebo v případě potřeby i častěji.
• Digestoř čistěte navlhčeným hadrem a neutrálním tekutým čisticím prostředkem. Symbol na výrobku nebo na jeho obalu označuje, že výrobek nemůže být zlikvidován jako normální domácí odpad. Výrobek, který má být likvidován, musí být odevzdán do specializovaných sběren pro recyklaci elektrických a elektronických komponentů. Tím, že se ujistíte o řádném provedení likvidace tohoto výrobku, přispějete k zabránění případného negativního dopadu na životní prostředí a na zdraví osob, který by mohla mít nesprávně provedená likvidace. Podrobnější informace o recyklaci tohoto výrobku získáte na obecním úřadě, v místním podniku pro sběr domácího odpadu nebo v obchodě, kde jste spotřebič zakoupili.

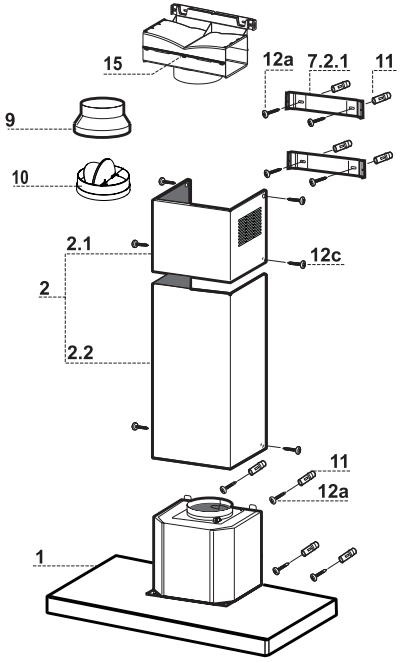

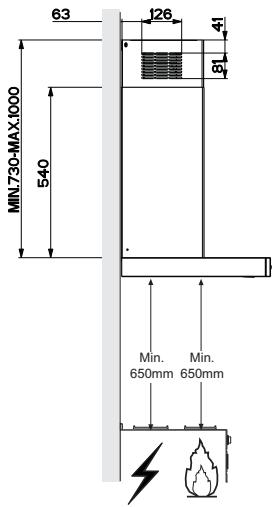

HLAVNÍ PARAMETRY Prostorový rozměr Min. Min. 650mm 650mm Díly

Poč. Díly spotřebiče 1 Těleso digestoře s ovládáním, osvětlením, jednotkou ventilátoru, filtry 1 Teleskopický komín tvořený: 1 Horním komínem 1 Dolním komínem 1 Redukční příruba ø 150-120 mm 1 Příruba ventily ø 150 1 Přípojka na výstupu vzduchu Poč. Díly k instalaci

7.2.1 2 Upevňovací konzoly horního komínu

8 Hmoždinky 12a 8 Šrouby 4,2 x 44,4 12c 6 Šrouby 2,9 x 9,5 Poč. Dokumentace 1 Návod k použití

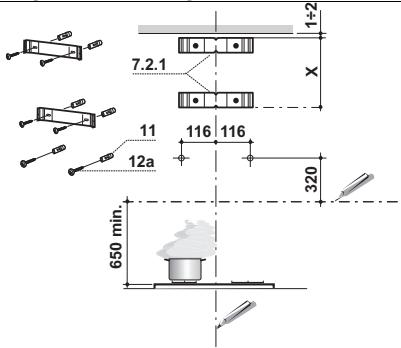

INSTALACE 1÷2 Vyvrtání stěny a upevnění konzol

• svislou čáru až ke stropu nebo k horní ploše uprostřed prostoru plánovaného pro montáž digestoře;
• vodorovnou čáru minimálně 650 mm nad varnou deskou.
• Umístěte, jak je označeno, konzolu 7.2.1 do vzdálenosti 1-2 mm od stropu nebo od horní plochy a vyrovnejte její střed (zářezy) podle svislé orientační čáry.
• Označte středy otvorů konzoly.
• Umístěte, jak je označeno, konzolu 7.2.1 do vzdálenosti X mm pod první konzolu (X = výška horního komínu, který je součástí vybavení) a vyrovnejte její střed podle svislé orientační čáry.
• Označte středy otvorů konzoly.
• Vyznačte, jak je označeno, orientační bod ve vzdálenosti 116 mm od svislé orientační čáry a 320 mm nad vodorovnou orientační čárou.
• Zopakujte stejný postup na opačné straně.
• Vyvrtejte ø 8 mm v označených bodech.
• Do otvorů vložte hmoždinky 11.
• Upevněte konzoly pomocí šroubů 12a (4,2 x 44,4 ), které jsou součástí vybavení.
• Zašroubujte dva šrouby 12a (4,2 x 44,4), které jsou součástí vybavení, do otvorů na upevnění tělesa digestoře. Mezi stěnou a hlavou šroubu ponechte 5-6 milimetrovou mezeru.

Montáž tělesa digestoře

• Před zaháknutím tělesa digestoře zašroubujte 2 šrouby Vr, které se nalézají na bodech zaháknutí tělesa digestoře.
• Zahákněte těleso digestoře za šrouby 12a.
• Úplně utáhněte upevňovací šrouby 12a.
• Vyrovnejte těleso digestoře pomocí šroubů Vr.
• Bude-li třeba, je možné digestoř upevnit ke stěně pomocí dalších šroubů s hmoždinkami, které se umístí dovnitř digestoře.

12a Připojení VÝSTUP VZDUCHU U NASÁVACÍHO PROVEDENÍ Při instalaci v nasávacím provedení připojte digestoř k výstupnímu potrubí pomocí pevné trubky či ohebné hadice o ø150 nebo 120 mm, kterou zvolí instalační technik. Připojení trubky/hadice ø 150

• Nasaďte přírubu ø 150 10 na výstup z tělesa digestoře.
• Trubku upevněte vhodnými stahovacími páskami. Potřebný materiál není součástí vybavení. Připojení trubky/hadice ø 120
• Při připojování trubky/hadice ø120 mm nejprve na již namontovanou přírubu ø 150 10 nasaďte redukční přírubu 9.
• Trubku upevněte vhodnými stahovacími páskami. Potřebný materiál není součástí vybavení.
• V obou případech odstraňte případné uhlíkové filtry proti zápachu. ø 150

• Odšroubujte 2 šrouby, které připevňují horní konzolu 7.2.1.
• Na její místo našroubujte přípojku výstupu vzduchu 15 dvěma šrouby, které jste předtím odstranili.
• Připojte přípojku 15 na výstup z tělesa digestoře pomocí pevné či ohebné trubice o ø150 mm, kterou zvolí instalační technik.
• Zkontrolujte, zda je přítomen uhlíkový filtr proti zápachu.

ELEKTRICKÉ PŘIPOJENÍ

• Digestoř připojte k napájecí síti pomocí dvoupólového vypínače s nejméně 3 mm vzdáleností mezi kontakty.

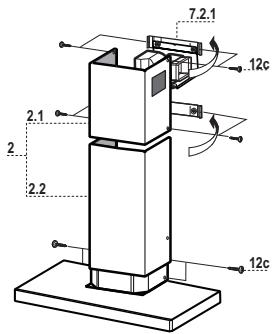

• Odstraňte tukové filtry (viz část “Údržba”) a ověřte si , že je konektor přívodního kabelu správně zasunutý do zásuvky ventilátoru. Montáž komínu Horní komín
• Mírně roztáhněte oba boční okraje, zavěste je za konzoly 7.2.1 a uzavřete je až na doraz.
• Pomocí čtyř šroubů 12c (2,9 x 9,5), které jsou součástí vybavení, je bočně upevněte ke konzolám.
• Zkontrolujte, zda se výstup nástavců přípojky kryje s otvory komínu. Dolní komín
• Mírně roztáhněte oba boční okraje, zavěste je mezi horní komín a stěnu a poté je uzavřete až na doraz.
• Dolní část připevněte k tělesu digestoře pomocí dvou šroubů 12c (2,9 x 9,5), které jsou součástí vybavení.

POUŽITÍ Ovládací panel

Funkce Vypíná motor. Spouští motor na jedničku.

Spouští motor na dvojku.

Při stisknutí na 2 sekundy se spustí vypínání posunuté o 30 minut (Motor+Světla) Je-li funkce aktivní, je možné měnit provozní rychlost. Spouští motor na trojku.

Při stisknutí na 2 sekundy spustí Intenzívní rychlost na 6 minut, po uplynutí této doby se navrátí na rychlost nastavenou předtím. Je vhodná pro použití při maximální produkci výparů z vaření. Zapíná a vypíná systém osvětlení o maximální intenzitě. Při stisknutí na 2 sekundy zapíná a vypíná systém osvětlení v režimu snížené intenzity.

Tlačítka T1+T2 jsou rozsvícená. Tlačítka T1+T3 jsou rozsvícená. Příslušná tlačítka T1+ (T2 nebo T3 nebo T4) blikají. Tlačítka T1+T4 rozsvícená. Tlačítko bliká. jsou Tlačítko rozsvícené Tlačítko rozsvícené

• Tyto filtry lze mýt i v myčce. Je třeba je mýt zhruba každé 2 měsíce používání, při obzvláště intenzivním používání i častěji.
• Vytáhněte filtry jeden po druhém tak, že je zatlačíte směrem k zadní stěně zařízení a současně stáhnete dolů.
• Umyjte filtry a dávejte pozor, abyste je neohnuli. Před opětovným nasazením je nechte uschnout.
• Při opětovném nasazování filtrů udržujte držadlo směrem k viditelné vnější části. Filtr proti zápachu (filtrační provedení) VÝMĚNA UHLÍKOVÉHO FILTRU PROTI ZÁPACHU

• Tento filtr nelze mýt ani regenerovat. Je třeba jej alespoň každé čtyři měsíce vyměňovat, při obzvláště intenzivním používání i častěji.
• Vytáhněte kovové tukové filtry.
• Uvolněním příslušných připnutí odstraňte nasycený uhlíkový filtr proti zápachu.
• Namontujte nový filtr připnutím do příslušného uložení.
• Opět namontujte kovové tukové filtry. Světlení
• V případě výměny kontaktujte technický servis. ("V případě nákupu kontaktujte technický servis").
