Produkttyp	Köksfläkt
Märke	FALMEC
Kompatibla modeller	VERSNRS1410, VERSNRS1420, VERSO NRS
Användning	Hushåll
Antal hastigheter	4 (varav en temporär intensivhastighet)
Styrningstyp	Tryckkänslig
Timerfunktion	Ja, automatisk avstängning efter 15 minuter
24h-funktion	Ja, cykel med 1 timmes drift var 4:e timme
Belysning	LED, justerbar färgtemperatur från 2700 K till 5600 K
Fettfilter	Metalliska, tvättbara (varje månad eller efter 30 timmars användning)
Kol-filter	Valfria, typ HP återanvändbara (diskmaskins- och ugnstvättbara)
Filterunderhållsalarm	Ja, efter 30 timmars användning
Avluftningstyp	Frånluft (utomhusavluftning) eller recirkulation (filtrering)
Luftutloppsdiameter	150 mm (rekommenderad)
Minsta avstånd ovanför spishäll	65 cm för gasspisar (kan minskas enligt monteringsanvisningar)
Strömförsörjning	220-240 V (se märkskylten för frekvens)
Material	Borstat rostfritt stål
Medföljande tillbehör	Monteringssats, metallfilter, rengöringsservetter Magic Steel
Reparerbarhet	Reservdelar tillgängliga: LED-spotlights, filter, etc. Kontakta auktoriserad service
Säkerhet	Jordning obligatorisk, automatisk avstängning vid överhettning, skydd mot backdraft

Vanliga frågor - VERSNRS1410 - VERSNRS1420 - VERSO NRS FALMEC

Vilket är minimiavståndet mellan fläkten och spishällen ?

För gasspisar är minimiavståndet 65 cm. Enligt standard EN60335-2-31 kan det dock minskas till den höjd som anges i monteringsanvisningarna. Om din spishälls instruktioner anger ett större avstånd, följ det.

Hur rengör man metalliska fettfilter ?

Metallfiltren ska tvättas efter cirka 30 timmars användning. Blötlägg dem i kokande vatten med diskmedel i en timme, skölj sedan och torka noggrant. Du kan också diska dem i diskmaskin vid max 55°C, men det kan göra dem matta.

När ska kolfiltren bytas ?

Aktivkolfilter (valfria) ska bytas var 3:e till 4:e månad beroende på användning. För HP-filter kan de regenereras genom att tvättas i diskmaskin vid 65°C och sedan i ugn vid 80°C i 20 minuter, med en maximal livslängd på 2-3 år.

Hur justerar man LED-belysningens färg ?

Tryck länge på lampknappen för att variera färgtemperaturen från 2700 K (varmvitt) till 5600 K (kallvitt). En kort tryckning tänder eller släcker lampan.

Vad betyder filterlarmet och hur återställer man det ?

Filterlarmet tänds (fast LED med motorn avstängd) efter 30 timmars användning för att påminna dig om att rengöra metallfiltren. För att återställa, tryck på motsvarande knapp i 3 sekunder.

Hur använder man timerfunktionen ?

Tryck kort på timerknappen för att aktivera automatisk avstängning efter 15 minuter. LED blinkar under nedräkningen. Du kan avaktivera funktionen genom att trycka på 24h-knappen igen eller ändra hastighet.

Vad gör man om fläkten inte svarar på tryckkänsliga kommandon ?

Om kontrollpanelen är inaktiv, stäng av strömmen till fläkten i cirka 5 sekunder (via huvudbrytaren eller genom att dra ur kontakten). Om problemet kvarstår, kontakta auktoriserad teknisk support.

Kan jag använda fläkten i recirkulationsläge utan utomhusavluftning ?

Ja, fläkten kan fungera i recirkulationsläge. I så fall passerar luften genom aktivkolfilter (valfria) innan den återförs till rummet. Se till att kolfiltren är installerade och att backventilen är borttagen från motorluftutloppet.

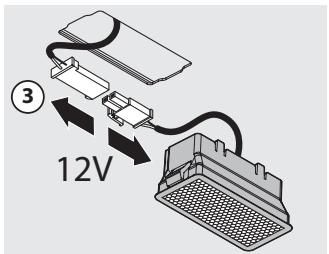

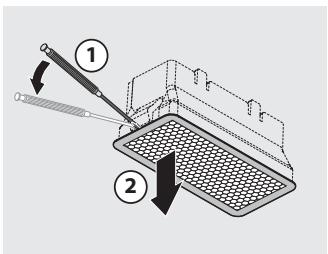

Hur byter man LED-lampan ?

Fläkten är utrustad med högeffektiva LED-spotlights. Vid fel kan du byta dem enligt schemat i manualen. Använd endast originalreservdelar. Kontakta auktoriserat servicecenter vid behov.

Vilka säkerhetsåtgärder ska jag följa vid installation ?

Installationen ska utföras av en behörig fackman. Se till att elkretsen är jordad, att nätspänningen överensstämmer med den på märkskylten, och att fläkten är installerad på erforderligt minimiavstånd ovanför spishällen. Anslut aldrig fläkten till en rökkanal från förbränning.

BRUKSANVISNING VERSNRS1410 - VERSNRS1420 - VERSO NRS FALMEC

SE - Elektrisk anslutning (5).
- Montering av rokgang (6 + 7)

Afvigelse for Tyskland:

! Installationsarbetet maste utforas av kompetenta och kvalificerade installeror er enigt det som anges ienna manual och med respectk for de gallande lagarna.

Om nätkabeln eller andra komponenter ar skadade fär INTE kapan användas: Dra ur kapan frän elförsörjningen och kontakta din Återförsäljare eller en auktoriserad teknik verkstad for reparationen.

Modificera inte apparatens elektriska, mekaniska och Funktionella struktur.

Försök inte att utföra reparationer eller byten själv: Åtgårder som utförs av personer som inte ar kompetenta eller kvalificerade kan orsaka skador, även mycket allvarliga, på foremål och/eller personer som inte tacks av tillverkarens garantiet.

ANVISNINGAR FÖR INSTALLATÖREN

TEKNISK SÄKERHET

Innan du installerer kapan skall du kontrlera att alla dess delar ar hela och fungerar bra. Om du upptacker nigra avvikelser skall du inte gavigidare med installationenutan kontakta din aterforsalgare.

Om du hittar en synlig defekt fär INTE kapan installeras. Förvara den i dess originalforpackning och kontakta din Återförsäljare.

När kapan väl har installereratskommen inga reklamationer angäende synliga defekter att accepteras.

Under installationen skall du alltid använda personlig skyddssutrustning (t.ex. skyddsskor).

Fästsatsen (skruvar, pluggar och fästen) som levereras med kapan kan endast användas på vaggar av murverk. Om det är nödvändigt att installerera kapan på vaggar av annat material skall man utvärdera andra fastsättningssystem, med hänsyn till vaggens hällbarhet och kapans vikt (anges på sid. 2).

Tänk på att en installation med andra fastsättningsystem'an de medfoljande eller som inte uppfyller kraven kan medfora risker.

Installera inte kapan utomhus och utsatt den inte for vader och vind (regn, blast osv.).

ELSÄKERHET

! Det elsystem till vilket kapan ansluts maste vara enligt lag och forsett med jordanslutning enligt de sakerhetsstandarder som galler i anvendarlandet. Det maste dessutom folja de europeiska bestammelserna om störningskydd.

Se till att elnätets spanning motsvarar värdena på typskylten innate i spiskåpan innan du installerar den.

Det uttag som används für den elektriska anslutningen måste näslett med den installerade utrustningen. Om detta inte ar möjigt skall det finnas en huvudströmbrbrytare på en lätt tillgänglig plats För att koppla bort kapan Near det behövs.

Eventuella Förändringar av elsystemet fär endast utföras av en behörig elektriker.

Max-längd på skruv För fixering av rökgängen är 13 mm (tillhandahålls av tillverkaren).

Användning av skruvar som inte uppfyller kraven i dessa instruktioner kan medföra risker av elektrisk nataur.

Vid felfunktion av apparaten fär du inte försöka att Lös problemet på egen handutan du måste kontakta din Återförsäljare eller en auktoriserad serviceverkstad for reparationen.

Under kapians installation skall du kopla bort apparaten genom att dra ur kontakten eller genom att bryta huvudströmbrytaren.

SÄKERHET RÖKKANAL

Anslut inte apparaten till kanaler for rök som bildas vid Förbränning (från pannor, eldstäder osv.)

Före installationen av kapan skall du sakerstalla att alla gällande lagar om luftutsläpp i atmosfären foljs.

Avvikelser for Australien och Nya Zeeland:

Köksfläktar och andra utsugningsfläktar für matlag-ning kan på att negativ satt paverka saker använd-ning av anordninger som bränner gas aller andra bränslen (inklusive apparater i andra rum) på grund av Återflöde av forbränningsgaser.

Dessa gaser kan potentiellt leda till kolmonoxidforgiftning. After installationen av en köksfläkt aller utsugningsfläkt for matlagning bör driften av gasapparater testas av kompetent person für att sakerställa att Återflöde av Förbränningsgaser inte äger rum.

(AS/NZS 60335.2.31:2013/A4:2020).

ANVISNINGAR FÖR ANVÄNDAREN

Dessa anvisningar finns for din och andras sakerhet och vi ber dig)darfor att noggrant lasa denna manual i alla dess delar innan du installerar och anvander apparaten eler rengör densamma.

Tillverkaren fransager sig allt ansvar for eventuel

la skador som kan, direkt aller indirectt, uppsta pa personer, foremål och husdjur till foljd av underlætenhet att folja de sakerhetsanvisningar som anges ienna manual.

Det är mycket viktigt attenna instruktionsbok forvaras tillsammans med apparaten for fremtida referens.

Om apparaten säljs eller overlåts till en annan person, se till att manualen medfoljer, sö att den nya ägaren kan studera käpans Funktioner samt de anvisningar som finns.

After installation av kapa i rostfritt stål måste du ren-göra denna För att avlågsna skyddets lim och eventuella fett- och oljefläckar som, om de inte tas bort, kan orsaka permanenta skador på kapans yta. För att göra detta, reckommenderar tillverkaren användning av de medfoljande servietterna, som även finns tillgangliga für inköp.

Krav originalreservdilar.

Apparaten är endast avsedd for utsugning av den rök som skapas vid privat matlagning, inte professionll: all annan användning är felaktig, kan orsaka skador på personer, foremål och husdjur och befriar tillverkaren från allt ansvar.

Apparaten kan användas av barn över 8år samt av personer med nedssatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet eller kunskap, Förutsatt att de är under uppsikt eller after att ha fätt instruktioner angående en saker användning av apparaten samt förståelse for de faror som är förknippade medenna.

Barn fär inte leka med apparaten. Rengöring och underhäll som ar avsedd att utföras av användaren fär inte göras av barnutan uppsikt.

ANVISNINGAR OM ANVÄNDNING OCH RENGÖRING

Innan du utfor nagon rengoring ellere nago get underhallsarbete, koppla mort apparaten genom att dra urkontakten ellere stanga av huvudstrombrytaren.

Använd inte kapan med blöta händer eller barfotad. Kontrollera alltid att alla elektriska delar (lampor, utsugningsanordning) ar avstända;när encheten inte används.

Den maximala totalvikten på eventuella foremål pla- cerade eller hangda (där detta forutses) på kapan fär inte overstiga 1,5 kg.

Kontrollera friteringsmaskiner under användning: Overhettad olja kan vara brandfarlig.

Tänd inte öppna lågor under kåpan.

Förbered inte mat på öppen laga under kåapan.

Använd aldrig kapan utan metallfettfiltren. Fett och

smuts avlagras i detta fall i apparaten och fösärar dess Funktion.

Åtkomliga delar i kapan kan vara varma om de används tillsammans med matlagningsutrustning.

Utför ingen rengöring sä länge som delar av kapan fortfarande ar varma.

Om rengöringen inte görs i enlighet med de förfaranden och med deprodukter som anges ienna manual kan brand uppsta.

Stäng av huvudströmbrytaren Near apparaten inte används under langre tid.

Vid samtidig användning av andra appar- ter (värmeppannor, kaminer, eldstäder osv.) som anvander gas aller andra bränslen, se till att rummet)där roken sca sugas ut ar väl ventilerat, i enlighet med gällande lagar.

INSTALLATION

avsnitt reserverat for kvaliferad personal

Innan du installerar kapan, skall du noggrant lasa kap. "SAKERHETSINSTRUktionER OCH VARNINGAR".

TEKNISKA EGENSKAPER

De tekniska data som gäller apparaten visas på typskyltarna placerade inuti spiskåpan.

PLACERING

Det minsta avständet mellan den högsta delen på matlagningsutrustningen och den laga delen av köskapan anges i monteringsanvisingarna.

Vanligtvis, nar en kokskapa ar monterad ovenfor en gashall, maste detta avstand vara minst 65~cm (25,6"). Men pa grundval av standarden SS-EN 60335-2-31, kan minimiavstandet mellan spishallen och den nedre delen av kapan reduceras till det angivna mattet i monteringsanvisingarna.

Om instruktionerna for gassisen specificerar ett storre avstand maste dock dessa beaktas.

Installera inte kapan utomhus och utsatt den inte for vader och vind (regn, blast osv).

ELEKTRISK ANSLUTNING

(avsnitt reserverat for kvalificerad personal)

Innan du utfor nagot arbete pa spiskapan, koppla bort apparaten fran elnaret.

Se till att inga elledninger inuti kapan kopplas bort ell skars av:

kontakta vid sādana fall närmaste servicecenter.

De elektriska ansluttingarna skall utforas av kvalificerad personal.

Anslutningarna mäste utforas i enlight med den lagstiftning som gäller.

Innan du ansluter kåapan till elnätet, kontrollera att:

• Elnatets spanning motsvarar värdena på typskylten innate i spiskāpan.
• Elsystemet År,enligt lag och klarar apparatens belastning (se typskylten med de tekniska egenskaperna placerad inuti kapan).
• Stickkontakt och nätkabel intekommen i kontakt med temperaturer over 70^ .
• Nätaggregatet är utrustat med en effektiv och korrekt jordanslutting,enigt gällande lagar.
• Utaget som används für anslutning ár lättätkomligt after kāpans installation.

I handelse av:

• Apparater forsedda med kabelutan stickkontakt: använden stickkontakt av "normaliserad" typ. Lediningarna måste anslutas enigt följande: gul-gröna ledningen måste anvandasfor jordansluttingen, den blå ledningen for neutral och den bruna ledningen for fas. Kontakten måste anslutas till ett lampligt sakerhetsuttag.
• Fast apparat som inte ar utrustad med nätkabel och stickkontakt, aller annan anordning som garanterar bortkoppling frän elnätet, med ett öppningsavstand på kontakterna som möllgör total bortkopping enligt villkoren i

överspänningskategori III.

Dessa anordninger für bortkoppling maste infölivas i stromforsörningen i enligheit med reglerna for installation.

Den gul/gröna jordkabeln fär inte avbrytas av brytaren.

Tillverkaren fransager sig allt ansvar om sakerhetsforeskrifterna inte foljs.

RÖKKANAL

KAPAMED EXTERN EVAKUERING (UTSUGANDE/FRANLUTF)

Ienna version fros rok och anga fran koket utomhus med hjalp av ett utloppsror.

För detta ändamål måste kåpans utloppskoppling anslutas medels ett rör till att externt utlopp.

Uloppsröret mäste ha:

• En diameter som inte är mindre än kåpans anslutning.
• En lätt vinkling nedåt (fall) i de horisontella avsnitten for att undvika att kon-densen rinner tillbaks ned i kåpan.
  Lagsta mojliga antal kurvor.
• Minsta möjliga langd für att forhindra vibrationer som kan minska kapians ut-sugningskapacitet.

Det ar nödvändigt att isolera roret om det passerar genom kalla lokaler.

For att forhindra ett aterflode av luft utifrän, sitter en backventil installerad pà motorer med 800m^3 /h erer mer.

När köksfläkten och apparater som matas med annan energiaän elektricitet är i drift samtidigt fär inte undertrycket i rummet överstiga 4 Pa (4 x 10-5 bar).

KÄPA MED INTERN ÄTERCIRKULERING (FILTRERANDE)

Ienna version passerar luften genom aktiva kolfiltren (tillval) for rening och Återcirkuleras sedan tillbaka till koket.

Kontrollera att de aktiva kolfitren ar monterade på kapan, om inte, installerera dem som beskrivs i monteringsanvisingarna.

För denna version ska backventilen inte installeras: avlågsna ventilen om den sitter på motorns luftutlopp.

MONTERINGSANVISNINGAR

avsnitt reserverat for kvalificerad personal

Käpan kan installeras i olika konfigurationer.
De allmänna monteringsfaserna gäller for alla installationer. Följ)daremot, där det specificeras, de faser som motsvarar önskad insta-. stallation.

DRIFT

NÄR SKALL DU SLÅ PÄ KÄPAN?

Slå på kapan minst en minut innan du börjar att laga mat: dettakommen att främja en luftström for att leda rök och angior mot utsugningsytan.

Vid avslutad matlagning skall du lata kapan arbeta tills all anga och alla lukter har sugits upp helt. Du kan stalla in automatisk avstangning av kapan after 15 minutes anvandning, med hjälp av Timerfonkien.

VILKEN HASTIGHET SKALL DU VÄLJA?

Den Första hastigheten: bibehäller den rena luften med låg konsumtion av elenergi.

Den andra hastigheten: normala driftsforhallanden.

Den tredje hastigheten: i narvaro av starka lukter och angior.

Den fjärde hastigheten: snabb forbrukning av starka lukter och Ångor.

NÄR SKALL DU TVÄTTA ELLER BYTA FILTREN?

Metallfiltren mäste rengöras var 30:e användningstimme.

De aktiva kolfliren skall bytas ut var 3:e till 4:e帽子 beroende på kapians användningsfrekvens.

Förmer information se kap "UNDERHÄLL".

TOUCH-KONTROLLPANEL

24h	ON/OFF Påsättning/avstängning motor och Hast1.
24h	ON/OFF (röd blinkande lysdiod) Om knappen hälls intryckt长期以来 sekunder aktiveras cykeln 24h (1h ON -> 3h OFF -> 1h ON) Funktionen inaktiveras (röd lysdiod släckt) om: - Motorn stängs av (knapp 24h). - Efter 24h
=	Aktivering Hastighet 2
=	Aktivering Hastighet 3
=	Aktivering Hastighet 4 enbart under nagra minutes, sen akti- veras hastighet 3
=	Sätt på /slå av ljuset Kort impuls: tändning och släckning av ljuset Läng impuls:ändring av ljusstyrka från 2700K-5600K
=	TIMER (blinkande lysdiod) Automatisch avstängning after 15 min. Funktionen inaktiveras (lysdiod släckt) om: - Motorn stängs av (knapp 24h). - Hastighetenalandras.
=	FILTERLARM (lysdiod med fast ljus med 24h off) Underhäll av fettfilter after cirka 30 användningstimmar. Häll nedtryckt i 3 sekunder für att nollstända räknaren.

Om tryckknappspanelen ar helt inaktiv ske du koppla bort stromforsorjningen till den elektriska apparaten tillfällig (cirka 5 sekunder), om möglicht med huvudstrombrytaren, for att äter

stalla normal drift innan du kontaktar teknik service.

Innan du utfor nagon rengoring eller nagot underhalsarbete, koppla bort apparaten genom att dra ur kontakten eller stanga av huvudstrombrytaren.

Du bör inte använda rengöringsmedel som innehäller slipmedel, syror el-ler fratande ämnen samt trasor med grova ytor.

Konstant unterhalb sakerstaller apparatens korrekta drift och en god effektivitet under lang tid.

Särskild uppmärksamhet bör Ågnas át metallfettfiltren: regelbunden rengöring av filtrek kommer att garantera att det inte ansamlas fett med ätföljande risk for brand.

RENGÖRING AV UTVÄNDIGA YTOR

Det rekommenderas att rengöra kapians utvändiga ytor minst var 15:e dag for att undvika att oljiga eller feta substanser skull angripa dem. För rengöringen av kapan, som ar tillverkad av borstat, rosfritt stål, rekommenderar tillverkaren användning av servietterna "Magic Steel".

Alternativet och for alla övriga typer av ytor kan rengöringen góras genom att använda en mjuk trasa som fuktats lätt med ett neutralr rengöringsmedel eller med denaturerad sprit.

Avsluta rengöringen med en noggrann sköljning och torkning med mjuka tra-sor.

Använd inte für mycket vatten i narheten av kontrollpanelen och av belysningsanordningarna for att undvika att fukten när elektroniska delar.

Rengöringen av glaspanelerna utförs endast med speciella rengöringsmedel som inte är fratande eller slipande med en mjuk trasa.

Tillverkaren avsager sig allt ansvar om dessa instruktioner inte foljs.

Det ar forbjudet att rengöra de elektriska delarna eller delarna i motorn som sitterinne i kapan med vätskor ullösningsmedel.

Förinre metalldelar se foregående paragraf.

METALLFETTFILTER

Det ar lämpligt att tvätta metallfiltren ofta (minst en gäng i帽子en) genom att lagga dem i blöt i cirka 1 timme i kokande vatten och diskmedelutan att böja dem.

Använd inga fratande, syrahaltiga eller alkaliska rengöringsmedel.

Skölj dem noggrant och vänta tills de ar ordentlich torra innan du monterar demigion.

Tvätt i diskmaskin År tillåten men kan orsaka brunfärgnag in viltren: För att minskadetta problem skall du tvätta vid laga temperaturer (max 55°C).

Se monteringsanvisiningarna for uttag och insättning av metallfettfiltren.

AKTIVA KOLFILTER/HP (tillval)

Dessa filter häller kvar den lukt som finns i luftströmmen som passarar genom dem. Den renade luften skickas säledes tillbaka till koket.

De aktiva kolfiltren HP Återaktiveras genom att tvätta dem enskilt i diskmaskinen med ett normalt diskmedel och vid en maxtemperatur på 65^ , satt därefter in dem ulagen på 80^ i 20 minutes.

Filtrets maxima livslängd ar 2/3 ar med upp till 10 tvattar per ar.

BELYSNING

Kåapan ar utrustad med belysning med LED-spotlights med hög effektivitet, låg konsumtion och mycket lang hällbarhet vid normal användning.

Om det skulle blinodvändigt att byta ut spotlighten gör som iiguren.

KASSERING I SLUTET AV LIVSLÄNGDEN

Symbolen med den überkryssade soptunnan som visas på din utrustning anger att Produkten ar en WEEE, det vill säga "Avfall som kommer frän elektriska och elektroniska utrustninger" och därfor inte bör

kastas i de osorderade soporna (det vill saga tillsammans med "blandat hus-hallsavfall") utan hanteras separat for att omfattas av lampliga atgarden for ateran-vandning, aller ocksa till en specifik behandling for att paett sakert satt ta bort och kassera amnen som ar skadliga for miljon och utvinna de ravaror som kan atervinnas. Korrekt kassering av denna produkt kommer att bidraga till att spara vardefulla resurser och undvika potentiella negativa effekter pa manniskors halsa och pa miljon som skulle kunna orsakas av en olamplig kassering av avfallet.

Vänligen kontakta dina lokala myndigheter für ytterligare information om den narmaste Återvinningscentralen. Man kan fã sanktioner for felaktig kassering av detta avfall i enlighthet med nationell lagstiftning.

INFORMATION OM KASSERING I DEN EUROPEISKA UNIONENS LÄNDER

Lämna alltid in uttjanta elektriska och elektroniskaprodukter till Återvinnings-station. EU-direktivet om WEEE-utrustninger har genomförs på olika satt i alla länder och därfor foreslar vi, om du vill kassera dennautrustning, att du kontaktar de lokala myndigheterna eller Återförsäljaren for att fråga om korrekt kasseringsmetod.

INFORMATION OM KASSERING I LÄNDER SOM INTE TILLHÖR DEN EUROPEISKA UNIONEN

Symbolen med den overkryssade septunnan gäller endast inom den Europeiska Unionen: om du vill kassera denna utrustning i andraalandr帽子 vi dig att kontakta de lokala myndigheterna eller Återförsäljaren for att fraga om korrekt kasseringsmetod.

WARNING!

Företaget Förbehäller sig rätten att gōraändringar i apparaterna nar som helst och utan foregående meddelande. Tryck, översättning och reproduction, även delvis, avenna manual ár bundna till tillverkarens godkännande.

Den tekniiska informationen, de grafiska framställingarna och de spekifikationer som finns ienna manual ar indikativa och kan inte kopieras.

Manualens redigeringssprák ār italienska. Tillverkaren kan inte hållas ansvarig for eventuella skriv- eller översättningsfel.

TURVALLISUUSOHJEET JA VAROITUKSET

avsnitt forbeholdt kualifisert personell

For installationsjon av ventilatoren, les kap. "SIKKERHETSANVISNINGER OG ADVASLER" noye.

TEKNISKE DATA

Den gule/gronne jordledningen skal/DDk avbrytes av bryteren.

avsnitt forbeholdt kualifisert personell

For de innvendige metalldelene se forrige avsnitt.

FETTFILTRE I METALL

Det anbefales Å vaske metallfiltrene ofte (minst en gang i帽子en). Legg dem i blot i ca. 1 time i kokende vann med oppvaskmiddel uten Å boye dem.
