AC-5531 - Luftkonditionering TRISTAR - Gratis bruksanvisning och manual

Produkttyp	Mobil monoblock luftkonditionering
Märke	TRISTAR
Modell	AC-5531
Strömförsörjning	220-240 V ~ 50 Hz
Kylkapacitet	Ej specificerad
Köldmedium	R410a, 0,29 kg
Global uppvärmningspotential (GWP)	2088
CO₂-ekvivalent	0,6055 ton
Driftslägen	Kylning, avfuktning, ventilation
Driftstemperaturområde	18 °C – 35 °C
Temperaturinställning	16 °C – 31 °C (kylningsläge)
Fläkthastighet	Låg, medel, hög
Timer	Programmerbar start och stopp (0-24 h)
Fjärrkontroll	Ingår
Vattentankens kapacitet	Ej specificerad
Underhåll av luftfilter	Rengöring varannan vecka med ljummet vatten (max 40 °C)
Garanti	24 månader
Reservdelar	Tillgängliga på service.tristar.eu
Säkerhetsanvisningar	Täck inte över apparaten, använd inte nära vatten, övervaka barn
Klimatklass	Ej specificerad

Vanliga frågor - AC-5531 TRISTAR

Hur installerar jag luftkonditioneringen AC-5531 ?

Placera apparaten på en plan och fri yta, minst 30 cm från väggar. Installera varmluftsavloppsslangen genom att fästa den fyrkantiga kontakten på baksidan av apparaten och placera den andra änden nära ett fönster. Använd medföljande fönstersats för att täppa till öppningen. Anslut apparaten till ett vägguttag 220-240 V/50 Hz.

Hur rengör jag luftfiltret ?

Stäng av och koppla ur apparaten. Öppna luftintagsgallret, ta bort filtret. Tvätta det i ljummet vatten (max 40 °C) med ett neutralt rengöringsmedel, låt det torka i skugga innan du sätter tillbaka det. Rengör det varannan vecka.

Vad gör jag om indikatorn för full vattentank tänds ?

Den interna vattentanken är full. Töm den genom att ta bort gummiproppen i botten av apparaten och låta vattnet rinna ut, eller anslut en avloppsslang för kontinuerlig dränering.

Varför kyler inte apparaten tillräckligt ?

Kontrollera att dörrar och fönster är stängda, att avloppsslangen inte är blockerad, att den inställda temperaturen är tillräckligt låg (16-31 °C) och att luftintaget inte är blockerat. Rengör filtret vid behov.

Hur använder jag timern ?

För programmerad start, tryck på 'Timer' när apparaten är avstängd, ställ sedan in tiden med +/- knapparna. För programmerad stopp, gör samma sak när apparaten är igång. Timern kan ställas in från 0 till 24 timmar.

Vad betyder felkoden E0 ?

Kod E0 indikerar ett fel på rumstemperatursensorn. Apparaten kan fortfarande fungera, men det rekommenderas att byta ut sensorn. Kontakta kundtjänst.

Vad betyder felkoden E2 ?

Kod E2 betyder att vattentanken är full. Töm vattentanken eller anslut en avloppsslang för kontinuerlig dränering.

Kan luftkonditioneringen användas på vintern ?

Denna modell är inte designad för uppvärmning. Den fungerar endast i kylnings-, avfuktnings- och ventilationslägen. Driftstemperaturområdet är 18 till 35 °C.

Hur transporterar eller förvarar jag apparaten ?

Håll apparaten i vertikalt läge under transport och förvaring för att undvika skador på kompressorn. Koppla ur den och töm vattentanken före förflyttning.

Var hittar jag reservdelar ?

Reservdelar finns på webbplatsen service.tristar.eu. Du kan också kontakta återförsäljaren eller en auktoriserad verkstad.

BRUKSANVISNING AC-5531 TRISTAR

Läs denna användarhandbok noggrant für att sakerställa korrekt användning, underhalb och.
- Denna utrustning är endast avsedd for användning inomhus.
- Använd inte encheten med att eluttag som häller på att repareras eller som inte är installerat korrekt.
Följ dessa forsiktighetsaatgärder. Använd aldrig encheten i narheten av:

o en öppen eld.
o ert omrade dar olja kan stanka.
o ett omrade som ar utsatt for direkt solljus.
o ert omrade darr vatten kan stanka.
o i narheten av badkar, tvattmaskin, dusch ellersimbassang.

• För aldrig in fingrar eller foremål i luftutloppet.
  Varna speziellt barn for dessa faror.
• Häll encheten upprätt under transport och förvaring, sä att kompressorn sitter korrekt.
• Stäng alltid av eller koppla bort strömförsörjningen innan du rengör luftkonditioneraren.
• Stäng alltid av och koppla bort strömförsörningen innan du flyttar luftkonditioneraren, och flytta den försiktigt.
• Täckinte über luftkonditioneraren, det kan orsaka brand.
• Alla eluttag für luftkonditioneraren måste uppfylla de lokala elsakerhetskraven. Om nödvändigt, kontrollera att kraven uppfylls.

Barn skä overvakas sa att de inte leker med utrustningen.
- Om nätkabeln är skadad mäste den bytas ut av tillverkaren, dess servicerepresentant eller liknande kvalificerade personer, for att undvika risker.
- Enheten kan användas av barn frän 8år och uppåt och personer med nedsatt fysisk, sensorisk eller mental formåga eller brist på erfarenhet och kunskap om de övervakas eller fär instruktioner angående användning av encheten på att säkert sätt och Förstår riskerna. Barn ska inte leka med utrustningen. Rengöring och underhäll ska inte utforas av barn om de inte övervakas.
- Utrustningencka installeras i enlight med nationella elinstallationsbestammelser.
Noteringar:

Om nagan del av utrustingen skadas, kontakta Återforsäljaren eller en godkänd reparationsverkstad;
O m skador uppstar, stang av utrustingen, kopla bort strömforsörjningen och kontakta
o Återförsäljaren ell er en godkänd reparationsverkstad;
o Strömkabeln måste alltid vara ordentlich jordad.
o För att undvika risk for skador, stäng av utrust- ningen och koppla bort strömförsörjningen om strömkabeln skadas. Den måste ersättas av Åter- försäljaren eller en godkänd reparationsverkstad.

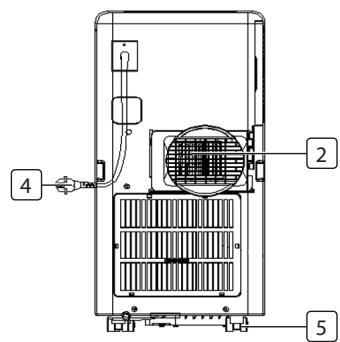

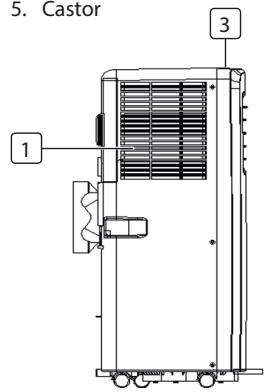

BESKRIVNING AV DELARNA

1. Luftinlopp
2. Luftutlopp
3. Kontrollpanel
4. Strömkabel
5. Castor

TILLBEHÖR

Del	Beskrivning
	Slang für varmluftsutlopp
	Slanganslutting (fönsteränden)
	Slanganslutting (luftkonditioner-aränden)
	Fönsterpaket
	Fjärrkontroll

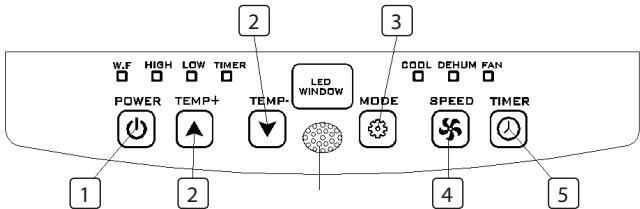

KONTROLLPANELENS FUNKTION

1. Power-knapp
2. Temperature-knappar
3. Mode-knapp
4. Fan speed-justeringsknapp
5. Timer pã/av-knapp

FÖRE FÖRSTA ANVÄNDNING

Innan du pabörjar atgärderna i detta avsnitt:

• Hitta en plats där det finns strömförsörjning i narheten.
• Installera utloppsslangen, och justera fönsterpositionen noggrant.

Satt i stromkabeln i ett jordat eluttag med 220~240 V/50 Hz AC;
Tryck på POWER-knappen für att slå på luftkonditioneraren.
- Drifttemperaturinterval: 18^ - 35^
- Kontrollera att utloppsslangen har monterats korrekt.
- Om du växlar mellan Funktionerna für kylning och avfuktning, vänta minst 3 minutes mellan varje gäng du trycker på POWER-knappen.

ANVÄNDNING

Kylning

Tryck på "Mode"-knappen tills ikonen "Cool" visas.
Tryck på knappen eller for att valja onskad temperatur for rummet. (16°C - 31°C)
Tryck på knappen "Fan Speed" for att välja lufthastigheten.

Avfuktningsfunktionen

Tryck på knappen "Mode"tills "Avfuktningsindikatorlampan"(DEHUM) blinkar
Den valda temperaten ställs automatiskt in på den aktuella rumstemperaturen minus 2^ . (16°C-31°C)
Fläktmotorn ställs automatiskt in på lufthastigheten LÄG.

Fläktfunktionen

Tryck på knappen "Mode" tills ikonen "Fan" visas.
Tryck på knappen "Fan Speed" für att välja lufthastigheten.

Timerfunktionen

Timernsinstalling PÅ

• När luftkonditioneraren ar avständg, tryck på knappen "Timer" och välj önskad pāslagningstid med inställningsknapparna für temperatur och tid.
• "Preset ON Time"visas pà driftpanelen.
  Påslagningstiden kan ställas in på valfri tid inom 0-24 timmar.

TimernsinstallingAV

• När luftkonditioneraren ar påslagen, tryck på knappen "Timer" och valj önskad avständningssted med inställningsknapparna für temperatur och tid.
• "Preset OFF Time" visas på driftpanelen.
• Avstängningstiden kan ställas in på valfri tid inom 0-24 timmar.

Kontinuerlig dränering

• Om du inte tänker använda encheten under en langre tid, ta bort gummilocket frän dräneringshålet langst ner på encheten, och anslut en dräneringssslang till den undre fasklämman. Allt vatten i vattenbehällaren dräneras ut frän encheten.
• Om vattenpumpenär skadad kan kontinuierlig dränering användas, och ienna situation aktiveras inte vattenpumpen. Enheten fungerä dā normalt.
• Om vattenpumpen ar skadad kan också periodisk dränering användas. I detta fall, anslut en dräneringsslang till den undre fasklamman nar indicatorlampan for att vattenbehällaren ar full tänds (W.F).

Larmfunktion nar den interna vattenbehällaren ar full

Den interna vattenbehällaren i luftkonditioneraren har en sakerhetsbrytare for vattennivān, som kontrollerar vattennivān. Nār vattennivān nār en viss hojd tänds indicatorlampan for att vattenbehällaren ār full (W.F). (Om vattenpumpen ār skadad, ta bort gummilocket langst ner på enheten nār vattenbehällaren ār full, sä dräneras allt vatten ut frān encheten.)

INSTALLATION

• Luftkonditioneraren ska installeras på en plan yta med fritt utrymme runt omkring. Blockera inte luftutloppet, och lämna minst 30 cm fritt utrymme runt om.
• Elledningarna sca följa de lokala elsakerhetskraven.

• För in体系建设的实施，如在国家层面建立政府机构，以及在国家层面建立政府机构。
• För in den fyrkantiga faktklämman i öppningarna bak på luftkonditioneraren.
• Dra den andraänden av utloppsslangen till en fönsterkarm i narheten.

Installation av fönsterpaket

Installationen av fönsterpaketet ar framforallt "horisontellt" och "vertikalt", själva processen ar annars mycket like.

UNDERHÄLLSRENGÖRING

• Innan du rengör encheten, koppla bort den från alla elektriska anslutningar.
• Rengör Först höljet med att neutralr rengöringsmedel och en fuktig trasa, och torka den sedan med en torr trasa.
  Anvand inte bensin eller andra kemikalier for att rengora encheten.
  Spola inte vatten direkt pa enheten.
• Om luftkonditioneraren skadas, kontakta Återförsäljaren eller en reparationsverkstad.

Luftfilter

• Om luftfiltret sätts ingen av smuts/damm, rengör det daß varannan vecka.
• Oppna luftinloppets galler och ta bort luftfiltret.
• Rengör luftfiltret med att neutral rengöringsmedel i ljummet vatten 40^ och lát det torka på en skuggig plats.
  Satt luftfiltret i inloppsgallret, och satt tillbaka alla delar pa sin plats.

FELSÖKNING

Problem	Möjlga orsaker	Förslag på Lösninger
Enheten startar inte länger jag trycker på strömknappen.	· Indikatorlampan for att vattenbehällaren är full blinkar, och vattenbehällaren är full. · Rummets temperatur är högre än den inställde temperaturen. (Laget elektrisk uppvärming) · Rummets temperatur är lakre än den inställde temperaturen. (Kylningslauge)	· Töm ut vattenet från vattenbehällaren. · Aterställ temperatureen · Aterställ temperatureen
Enheten kyler inte tillräckligt	· Dörrer erlor fönster är inte stängda. · Det finns en värmekälla i rummet. · Uloppsluftslangen är inte ansluten erlor ä blockerad. · Temperaturinställningen är für hög. · Luftinloppet är blockerat.	· Se till att alla fönster och dörrar är stängda. · Ta bort alla värmekällor, om det är möjg. · Anslut eller rengör utloppsluftslangen. · Aterställ temperatureen · Rengör luftinloppet.
Problem	Möjliga orsaker	Förslag på Lösningar
Strömmen stängs av automatiski i värmeläge	Överhettningskydd, enchoten stängs av automatiskt om temperaturen vid luftutloppet överstiger 70°C.	Starta om encheten när rummets temperatur ar tillräcklig låg.
Buller	Golvet är inte tillräcklig jämnt er plant. LjudetCOMMFR flódet av kylmedelINETI i luftkonditioneraren	Placera encheten på en jämn, plan ytå, om möglit. Detta är normalt.
E0-kod	Fel på rumstemperatursensorn	Byt ut rumstemperatursensorn (encheten kan även användas utan att sensorn byts ut).
E2-kod	Vattenbehällaren är full	Töm vattenbehällaren.

Produkten aller utrustingen innehaaller fluorerad vaxthusgas.

Art.nr. AC-5477

Kylmedel: R410a

Mängdikg: 0,27

Global uppvärningspotential: 2088

Global uppvärningspotential: 2088

CO2-ekvivalent i ton: 0,5638

Art.nr. AC-5529

Kylmedel: R410a

Mängdikg: 0,29

Global uppvärningspotential: 2088

CO2-ekvivalent i ton: 0,6055

Art.nr. AC-5531

Kylmedel: R410a

Mängdikg: 0,29

Global uppvärningspotential: 2088

CO2-ekvivalent i ton: 0,6055

GARANTI

• Denna produit har 24帽子ers garanti. Din garanti gäller omprodukten används i enlighet med instruktionerna och det syfte for vilket den konstruerats. Dessutom mäste originalköpehandlingen(faktura eller kvitto) uppvisas, med inköpsdatum, namnet pa äterförsäljaren och produits serienummer.
• For detaljerade garantivillkor, se vär servicewebbplats: service.tristar.eu

OMGIVNING

Denna utrustning fär inte kastas i hushällssoporna narr den slitits ut,utan maste lämnas in paen ätervinningsanlaggning for elektrisk och elektronisk hushallsutrustning. Denna symbol pa utrustningen, instruk-tionshandboken och forpackningen informerar dig om denna viktiga fraga. Materialet som anvnts ienna utrustning kan ätervinnas. Genom att ätervinna forbrukad hushallsutrusting bidrar du till skyddet av miljön. Kontakta dinaklokala myndigheter for information om ätervinningsställen.

SUPPORT

Du hitter all tillganglig information och reservdilar på http://www.service.tristar.eu
