BRUKSANVISNING LC 347IVX HUSQVARNA

247 247S 247SP 253S 347V 347VI 353V

353VI SYMBOLFÖRKLARING Symbolförklaring VARNING! Maskinen kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador eller dödsfall för användaren eller andra.

Använd aldrig maskinen inomhus eller i utrymmen som saknar ventilation. Avgaserna innehåller kolmonoxid, en luktlös, giftig och livsfarlig gas. Explosionsrisk

Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen. Se till att inga obehöriga finns inom arbetsområdet.

Motorn levereras utan olja. Förhindra ofrivillig start genom att avlägsna tändkabeln från tändstiftet.

Fyll på olja innan maskinen tas i drift. Oljesticka/oljepåfyllning Snabb

Motorn fungerar inte med bränsle som säljs som E85 (85 % etanol). E85

Varning för utslungade föremål och rikoschetter.

Avlägsna säkerhetsbrytare (batteri) innan underhållsarbete påbörjas eller om maskinen lämnas obevakad.

Förklaring av varningsnivåer Varningarna är graderade i tre nivåer. Varning för roterande kniv. Akta händer och fötter.

! Varning för roterande delar. Akta händer och fötter.

VARNING! Används om risk för allvarlig personskada eller dödsfall föreligger för operatör eller omgivning om man inte följer givna instruktioner.

VIKTIGT! Denna produkt överensstämmer med gällande EG-direktiv.

Bulleremissioner till omgivningen enligt Europeiska Gemenskapens direktiv. Maskinens emission anges i kapitel Tekniska data och på dekal.

VIKTIGT! Används om risk för personskada föreligger för operatör eller omgivning om man inte följer givna instruktioner.

OBS! OBS! Används om risk för material- eller maskinskada föreligger om man inte följer givna instruktioner.

PRESENTATION Innehåll SYMBOLFÖRKLARING Symbolförklaring Förklaring av varningsnivåer PRESENTATION Innehåll Bäste kund! PRESENTATION Vad är vad på gräsklipparen? MASKINENS SÄKERHETSUTRUSTNING Allmänt MONTERING OCH INSTÄLLNINGAR Allmänt Handtag Klipphöjd Uppsamlare Mulchplugg Bakutkast BRÄNSLEHANTERING Allmänt Drivmedel Tankning Transport och förvaring HANDHAVANDE Personlig skyddsutrustning Allmänna säkerhetsinstruktioner Grundläggande arbetsteknik Transport och förvaring Start och stopp UNDERHÅLL Allmänt Underhållsschema Allmän översyn Batteri Tändstift Justering av drivrem Variabel hastiget Luftfilter Oljebyte Bränslesystem TEKNISKA DATA Tekniska data EG-försäkran om överensstämmelse

2 2 3 4 5 6 7 7 7 8 8 8 9 9 9 9 10 10 11 11 11 13 13 13 14 15 15 15 15 15 15 16 18

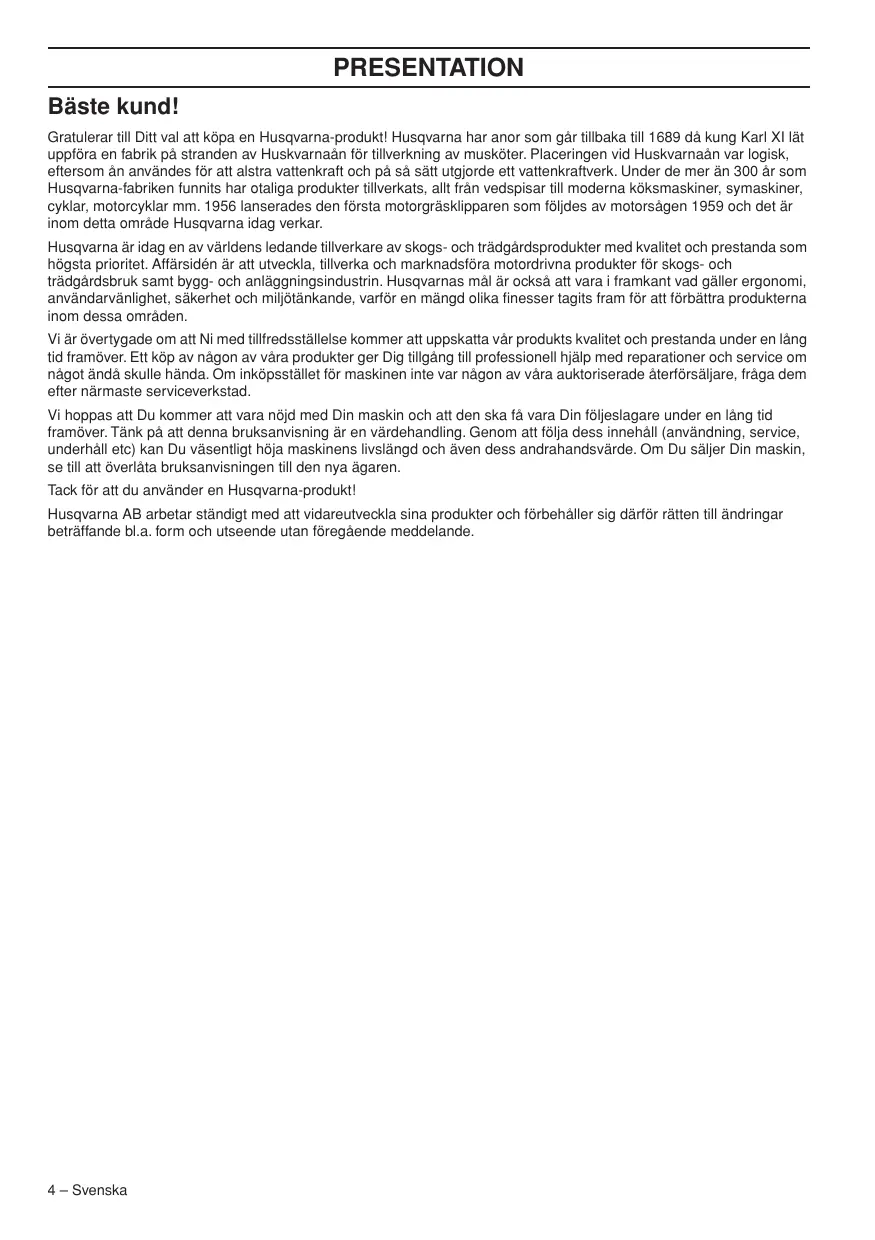

PRESENTATION Bäste kund! Gratulerar till Ditt val att köpa en Husqvarna-produkt! Husqvarna har anor som går tillbaka till 1689 då kung Karl XI lät uppföra en fabrik på stranden av Huskvarnaån för tillverkning av musköter. Placeringen vid Huskvarnaån var logisk, eftersom ån användes för att alstra vattenkraft och på så sätt utgjorde ett vattenkraftverk. Under de mer än 300 år som Husqvarna-fabriken funnits har otaliga produkter tillverkats, allt från vedspisar till moderna köksmaskiner, symaskiner, cyklar, motorcyklar mm. 1956 lanserades den första motorgräsklipparen som följdes av motorsågen 1959 och det är inom detta område Husqvarna idag verkar. Husqvarna är idag en av världens ledande tillverkare av skogs- och trädgårdsprodukter med kvalitet och prestanda som högsta prioritet. Affärsidén är att utveckla, tillverka och marknadsföra motordrivna produkter för skogs- och trädgårdsbruk samt bygg- och anläggningsindustrin. Husqvarnas mål är också att vara i framkant vad gäller ergonomi, användarvänlighet, säkerhet och miljötänkande, varför en mängd olika finesser tagits fram för att förbättra produkterna inom dessa områden. Vi är övertygade om att Ni med tillfredsställelse kommer att uppskatta vår produkts kvalitet och prestanda under en lång tid framöver. Ett köp av någon av våra produkter ger Dig tillgång till professionell hjälp med reparationer och service om något ändå skulle hända. Om inköpsstället för maskinen inte var någon av våra auktoriserade återförsäljare, fråga dem efter närmaste serviceverkstad. Vi hoppas att Du kommer att vara nöjd med Din maskin och att den ska få vara Din följeslagare under en lång tid framöver. Tänk på att denna bruksanvisning är en värdehandling. Genom att följa dess innehåll (användning, service, underhåll etc) kan Du väsentligt höja maskinens livslängd och även dess andrahandsvärde. Om Du säljer Din maskin, se till att överlåta bruksanvisningen till den nya ägaren. Tack för att du använder en Husqvarna-produkt! Husqvarna AB arbetar ständigt med att vidareutveckla sina produkter och förbehåller sig därför rätten till ändringar beträffande bl.a. form och utseende utan föregående meddelande.

Vad är vad på gräsklipparen? 1

Låsvred för handtagshöjdsjustering

12 Bränslepåfyllning

Oljesticka/oljepåfyllning

13 Klipphöjdsreglage

För att ta bort startbatteriet (huvudbrytaren) håll in spärrknapparna och dra batteriet åt sidan.

I detta avsnitt förklaras vilka maskinens säkerhetsdetaljer är, vilken funktion de har samt hur kontroll och underhåll skall utföras för att säkerställa att de är i funktion.

VARNING! Använd aldrig en maskin med defekta säkerhetsdetaljer. Om din maskin inte klarar alla kontrollerna ska serviceverkstad uppsökas för reparation. Modifiera aldrig denna maskin så att den ej längre överensstämmer med originalutförandet, och använd den inte om den verkar ha blivit modifierad av andra. Förhindra ofrivillig start genom att avlägsna tändkabeln från tändstiftet.

Klippkåpan är konstruerad för att reducera vibrationer och för att minska risken för skärskador.

Kontroll av klippkåpa •

Kontrollera att klippkåpan är hel och utan synbara defekter i det skyddande ytterhöljet, t ex materialsprickor.

Startbygel LC 347VI, LC 353VI På LC 347VI, LC 353VI fungerar motorbromsbygeln även som startbygel. För att förhindra oavsiktlig start måste startspärrens funktion kontrolleras. Kontroll av startspärr •

Dra startbygeln mot dig och kontrollera att startspärren hindrar bygeln från att aktivera startmotorn.

Se till att startspärren lätt återgår till ursprungsläget efter aktivering.

Motorbromsbygel LC 247, LC 247S, LC 247SP, LC 347V, LC 253S, LC 353V •

Motorbromsen är konstruerad för att stanna motorn. När greppet om motorbromsbygeln släpps ska motorn stanna.

Kontroll av motorbromsbygel Starta maskinen enligt startinstruktion, se avsnitt ”Start och stopp” och släpp sedan bromsbygeln. Motorbromsen ska alltid vara justerad så att motorn stannar inom 3 sekunder.

Ljuddämparen blir mycket het såväl vid användning som efter stopp. Detta gäller även vid tomgångskörning. Var uppmärksam på brandfaran, speciellt vid hantering nära brandfarliga ämnen och/ eller gaser.

Elektrisk start LC 347VI, LC 353VI Maskiner med elstart är utrustade med ett enkelt borttagbart batteri. Batteriet skall förvaras separat från maskinen då maskinen inte används eller är obevakad.

Ljuddämparen är konstruerad för att ge så låg ljudnivå som möjligt samt för att leda bort motorns avgaser från användaren.

Kontroll av ljuddämpare •

VARNING! Använd aldrig en maskin utan eller med defekt ljuddämpare. En defekt ljuddämpare kan öka ljudnivån och brandrisken avsevärt. Ha verktyg för brandsläckning tillgängliga.

Kontrollera regelbundet att ljuddämparen är hel och att den sitter ordentligt fast.

MONTERING OCH INSTÄLLNINGAR Allmänt

Fäll handtaget framåt.

VIKTIGT! Förhindra ofrivillig start genom att avlägsna tändkabeln samt i förekommande fall startbatteri/ säkerhetsbrytare.

Handtag Inställningar Handtagshöjd •

Lossa de undre vreden.

Skjut ner vreden till ändläget i spåren på båda sidor av maskinen. Arbetsläge • Fäll upp handtaget till upprättstående läge.

Handtagshöjden kan ställas i 2 olika lägen.

Skjut upp vreden mot handtaget tills det tar stopp och ett klickljud hörs.

Skjut upp vreden mot handtaget tills det tar stopp och ett klickljud hörs.

Transportläge Handtaget kan fällas framåt för att ta mindre plats vid transport och förvaring. • Lossa de undre vreden. • Koppla loss startsnöre

Koppla i startsnöret.

Skruva åt vreden ordentligt.

Skjut ner vreden till ändläget i spåren på båda sidor av maskinen.

Klipphöjd OBS! Ställ inte klipphöjden för lågt då det finns risk för att knivarna tar i marken vid ojämnheter. Maskinen är utrustad med central klipphöjdsinställning.

MONTERING OCH INSTÄLLNINGAR •

För spaken bakåt för lägre klipphöjd och framåt för högre klipphöjd.

Kontrollera att utkasthålet på maskinen är rent och fritt från gräsrester. Haka fast uppsamlaren i chassits ovankant. Placera uppsamlarens tunga i utkasthålet på maskinens.

Med spaken kan klipphöjden regleras i 6 olika lägen. •

Passa in uppsamlarbotten i utkasthålet.

Mulchplugg - Tillbehör Som tillbehör finns ett mulchkit för att få maskinerna med uppsamlare att användas med mulchfunktion. I kitet ingår mulchplugg och kniv. • Öppna luckan för att montera/demontera mulchpluggen.

Uppsamlarens handtag som sitter på ramen ska placeras över uppsamlarpåsen.

Byt ut kniven mot den medföljande kombikniven. För mer information se avsnitt ”Skärutrustning”.

Bakutkast Maskinen kan även användas utan mulchplugg och utan uppsamlare.

Fäst nederdelen på ramen i spåret på uppsamlarens undersida. Fäst ramen med snäpplåsen.

Lyft upp bakre luckan och ta bort uppsamlaren.

BRÄNSLEHANTERING Allmänt

VARNING! Att köra en motor i ett instängt eller dåligt ventilerat utrymme kan orsaka dödsfall genom kvävning eller kolmonoxidförgiftning.

VARNING! Stanna motorn och låt den svalna några minuter före tankning. Använd alltid bensindunk utrustad för att förhindra spill.

Bränsle och bränsleångor är mycket brandfarliga och kan ge allvarliga skador vid inandning och hudexponering. Var därför försiktig vid hantering av bränsle och sörj för god luftventilation vid bränslehantering.

Öppna tanklocket sakta vid bränslepåfyllning så att eventuellt övertryck sakta försvinner. Torka rent runt tanklocket.

Motorns avgaser är heta och kan innehålla gnistor vilka kan orsaka brand. Starta därför aldrig maskinen inomhus eller nära eldfängt material!

Drag åt tanklocket noga efter tankning. Oaktsamhet kan leda till brand. Flytta maskinen minst 3 m från tankningsstället innan du startar.

Rök inte och placera heller inte något varmt föremål i närheten av bränsle.

Starta aldrig maskinen:

Drivmedel OBS! Maskinen är försedd med en fyrtaktsmotor. Se till att det alltid finns tillräckligt med olja i oljetanken.

Använd blyfri eller blyad kvalitetsbensin.

Rekommenderat lägsta oktantal är 90 (RON). Om man kör motorn på bensin med ett lägre oktantal än 90 kan så kallad spikning uppträda. Detta leder till ökad motortemperatur, som kan orsaka svåra motorhaverier.

Där miljöanpassad bensin, s.k. alkylatbensin finns tillgänglig ska sådan användas.

Om du spillt bränsle eller motorolja på maskinen. Torka av allt spill och låt bensinresterna avdunsta.

Om du spillt bränsle på dig själv eller dina kläder, byt kläder. Tvätta de kroppsdelar som varit i kontakt med bränsle. Använd tvål och vatten.

Om maskinen läcker bränsle. Kontrollera regelbundet efter läckage från tanklock och bränsleledningar.

Transport och förvaring •

Förvara och transportera maskinen och bränslet så att eventuellt läckage och ångor inte riskerar att komma i kontakt med gnistor eller öppen låga, exempelvis från elmaskiner, elmotorer, elkontakter/ strömbrytare eller värmepannor.

Vid förvaring och transport av bränsle ska för ändamålet speciellt avsedda och godkända behållare användas.

Motorolja OBS! Kontrollera oljenivån innan gräsklipparen startas. En för låg oljenivå kan orsaka allvarliga motorskador. Se anvisningar i avsnitt ”Underhåll”. •

Motoroljan ska bytas första gången efter 5 timmars körtid. Se tekniska data för rekommendation av typ. Använd aldrig olja avsedd för tvåtaktsmotorer.

Vid längre tids förvaring av maskinen ska bränsletanken tömmas. Hör med närmaste bensinstation var du kan göra dig av med bränsleöverskott.

HANDHAVANDE Personlig skyddsutrustning

Vid all användning av maskinen skall godkänd personlig skyddsutrustning användas. Personlig skyddsutrustning eliminerar inte skaderisken, men den reducerar effekten av en skada vid ett olyckstillbud. Be din återförsäljare om hjälp vid val av utrustning.

Låt aldrig barn eller andra personer som inte utbildats i handhavande av maskinen, använda eller underhålla den.

Hörselkåpor om ljudnivån överstiger 85 db

Halkfria och stadiga stövlar eller skor.

Kraftiga långbyxor. Bär inte kortbyxor eller sandaler och gå inte barfota.

Handskar ska användas när det behövs, t ex vid montering, inspektion eller rengöring av skärutrustning.

VARNING! Maskinen kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador eller dödsfall för användaren eller andra.

Personer med nedsatt fysisk eller mental förmåga eller som av andra hälsoskäl inte är lämpade att använda maskinen får inte använda maskinen utan tillsyn av en person som ansvarar för deras säkerhet.

Allmänna säkerhetsinstruktioner

Låt aldrig någon annan använda maskinen utan att försäkra dig om att de har läst och förstått innehållet i bruksanvisningen.

Detta avsnitt behandlar grundläggande säkerhetsregler för arbete med maskinen. Given information kan aldrig ersätta den kunskap en yrkesman besitter i form av utbildning och praktisk erfarenhet.

Använd aldrig maskinen om du är trött, om du har druckit alkohol eller om du tar mediciner, som kan påverka din syn, ditt omdöme eller din kroppskontroll.

Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen.

Tänk på att användaren är ansvarig för olyckor eller faror för andra människor eller deras egendom.

Maskinen ska hållas ren. Skyltar och dekaler ska vara fullt läsbara.

Använd alltid sunt förnuft

Modifiera aldrig denna maskin så att den ej längre överensstämmer med originalutförandet, och använd den inte om den verkar ha blivit modifierad av andra.

Det är omöjligt att täcka alla tänkbara situationer du kan ställas inför. Var alltid försiktig och använd sunt förnuft. När du råkar ut för en situation som gör dig osäker angående fortsatt användning skall du rådfråga en expert. Vänd dig till din återförsäljare, din serviceverkstad eller en erfaren användare. Undvik all användning du anser dig otillräckligt kvalificerad för!

VARNING! Denna maskin alstrar under drift ett elektromagnetiskt fält. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna maskin används.

VARNING! Icke auktoriserade ändringar och/eller tillbehör kan medföra allvarliga skador eller dödsfall för användaren eller andra. Under inga förhållanden får maskinens ursprungliga utformning ändras utan tillstånd från tillverkaren.

Använd aldrig en maskin som är felaktig. Följ underhålls-, kontroll- och serviceinstruktioner i denna bruksanvisning. Vissa underhålls- och serviceåtgärder skall utföras av tränade och kvalificerade specialister. Använd alltid originaltillbehör.

Säkerhet i arbetsområdet •

Innan klippning påbörjas ska grenar, kvistar, stenar etc. avlägsnas från gräsmattan.

Föremål som träffar skärutrustningen kan kastas iväg och orsaka skador på människor och föremål. Se till att inga människor eller djur befinner sig i närheten.

Använd aldrig maskinen vid ogynnsamma väderleksförhållanden. Exempelvis tät dimma, i regn, fuktiga eller våta platser, hård vind, stark kyla, risk för åska, osv. Att arbeta i dåligt väder är tröttsamt och kan skapa farliga omständigheter, exempelvis halt underlag.

HANDHAVANDE tändkabeln från tändstiftet. Kontrollera att maskinen inte är skadad. Reparera eventuella skador.

Iaktta omgivningen för att säkerställa att ingen/inget kan påverka din kontroll över maskinen.

Se upp för rötter, stenar, grenar, gropar, diken, osv. Högt gräs kan dölja hinder.

Grundläggande arbetsteknik

Gräsklippning av slänter kan vara farliga. Använd inte gräsklipparen i mycket branta slänter. Gräsklipparen bör inte användas vid större lutning än 15 grader.

Klipp alltid med en skarp kniv för optimalt resultat. En slö kniv ger ett ojämnt snitt och gräset blir gult i snittytan.

Vid sluttande terräng bör gångstråken läggas vinkelrätt mot lutningen. Det är mycket lättare att gå på tvären i en lutning än upp och ner.

Var uppmärksam när du närmar dig dolda hörn och föremål som kan skymma ditt synfält.

Klipp aldrig mer än 1/3 av gräsets längd. Detta gäller särskilt under torrperioder. Klipp först med hög klipphöjd. Kontrollera sedan resultatet och sänk till lämplig höjd. Om gräset är extra långt, kör sakta och klipp eventuellt två gånger.

Klipp i olika riktningar varje gång för att undvika ränder i gräsmattan.

Säkerhet vid arbete •

En gräsklippare är endast konstruerad för klippning av gräsmattor. All annan användning är otillåten.

Transport och förvaring

Använd personlig skyddsutrustning. Se anvisningar under rubrik ”Personlig skyddsutrustning”.

Säkra utrustningen vid transport för att undvika transportskador och olycksfall.

Starta inte gräsklipparen utan att kniv och samtliga kåpor är monterade. Kniven kan annars lossna och orsaka personskador.

Förvara utrustningen i ett låsbart utrymme så att den är oåtkomlig för barn och obehöriga.

Undvik att kniven slår mot främmande föremål som stenar rötter eller liknande. Detta kan leda till att kniven blir slö och att motoraxeln blir krokig. En krokig axel ger obalans och kraftiga vibrationer, vilket medför stor risk för att kniven lossnar.

Förvara maskinen och dess utrustning torrt och frostfritt.

För transport och förvaring av bränsle, se avsnitt ”Bränslehantering”.

Avlägsna i förekommande fall startbatteri/ säkerhetsbrytare.

Bromsbygeln får aldrig vara permanent förankrad i handtaget när maskinen är igång.

Placera gräsklipparen på ett stabilt plant underlag och starta den. Se till att kniven ej kan komma i kontakt med marken eller annat föremål.

Stå alltid bakom maskinen. Alla hjul ska vara på marken och händerna på styret vid klippning. Håll händer och fötter borta från den roterande kniven.

Luta inte maskinen när motorn startas.

Var extra uppmärksam när du drar maskinen mot dig under arbete.

Lyft aldrig upp gräsklipparen eller bär omkring den när motorn är startad. Om du måste lyfta gräsklipparen, stanna först motorn och ta bort tändkabeln från tändstiftet.

Se till att inga obehöriga finns inom arbetsområdet.

Utför daglig tillsyn. Se anvisningar i avsnitt ”Underhåll”.

Klipp aldrig gräset när du går baklänges.

Se till att tändkabeln sitter ordentligt på tändstiftet.

Motorn ska stängas av vid förflyttning över terräng som inte ska klippas. Exempelvis grusgång, sten, singel, asfalt etc.

Spring aldrig med maskinen när den är igång. Man ska alltid gå med gräsklipparen.

Stäng av motorn innan klipphöjden ändras. Gör aldrig justeringar med motorn igång.

Lämna aldrig maskinen utan uppsikt med motorn igång. Stäng av motorn. Se till att skärutrustningen slutat rotera.

Om något främmande föremål träffas eller om vibrationer uppstår ska du stanna maskinen. Ta bort

Start och stopp Före start

VARNING! Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen. Använd personlig skyddsutrustning. Se anvisningar under rubrik ”Personlig skyddsutrustning”.

LC 247, LC 247S, LC 247SP, LC 347V, LC 253S, LC 353V Modellerna LC 247, LC 247S har manuell choke (primerblåsa). Startas gräsklipparen för första gången tryck på

HANDHAVANDE bränslepumpen fem gånger. Därefter ska man trycka tre gånger på bränslepumpen vid start av kall motor.

Dra startbygeln (2) mot dig. Startmotorn stannar när motorn startar. Drivning (LC 247S, LC 247SP) •

Tryck framdrivningsbygeln mot handtaget för att starta drivningen.

På maskiner med variabel hastighet justeras denna med reglaget på styrets vänstra sida. •

Motorbromsbygeln måste hållas mot handtaget när motorn startas.

Ställ dig bakom maskinen.

Grip starthandtaget, drag med höger hand långsamt ut startlinan tills ett motstånd känns (starthakarna griper in). Drag med ett kraftigt drag för att starta motorn. Vira aldrig startlinan runt handen.

Elektrisk start LC 347VI, LC 353VI Maskinen är utrustad med elektrisk start via startbygel. •

Innan du använder elstarten för första gången måste batteriet aktiveras. Se anvisningar i avsnitt ”Underhåll”.

Elstartade maskiner har en startspärr. För att starta motorn och rotationen på knivarna, gör på följande vis: •

Sätt i batteriet i avsett fack på motorn och kontrollera batteriet status.

För mer information, se avsnitt ”Batteri”. •

Lossa startspärren (1).

Motorn stannas genom att släppa motorbromsbygeln.

VARNING! Användaren får endast utföra sådana underhålls- och servicearbeten som beskrivs i denna bruksanvisning. Mer omfattande ingrepp skall utföras av en serviceverkstad. Kontroll och/eller underhåll skall utföras med motorn frånslagen. Förhindra ofrivillig start genom att avlägsna tändkabeln från tändstiftet.

Förhindra ofrivillig start genom att avlägsna tändkabeln samt i förekommande fall startbatteri/säkerhetsbrytare. Maskinens livslängd kan förkortas och risken för olyckor kan öka om underhåll av maskinen inte utförs på rätt sätt och om service och/eller reparationer inte utförs fackmannamässigt. Om du behöver ytterligare upplysningar kontakta närmaste serviceverkstad. OBS! När maskinen lutas, se till att luftfiltret alltid har den högsta punkten. •

Spola aldrig vatten direkt på motorn.

Rengör startapparatens luftintag. Kontrollera startapparaten och startlinan.

Vid rengöring under klippkåpan, töm bränsletanken och vänd upp maskinen på sidan med ljuddämparen nedåt. Töm bensintanken.

Oljenivå VIKTIGT! Låt maskinen svalna. Het olja kan orsaka svåra brännskador. När du kontrollerar oljenivån ska gräsklipparen stå på ett plant underlag. Kontrollera oljenivån med mätstickan på oljepåfyllningslocket. •

Tag av oljepåfyllnadslocket och torka av oljestickan.

Stick ner oljestickan.

Är oljenivån låg, fyll på med motorolja upp till den övre nivån på oljestickan.

Använd alltid originaltillbehör.

Underhållsschema I underhållsschemat kan du se vilka delar av din maskin som kräver underhåll och med vilka intervaller det ska ske. Intervallen är beräknade för daglig användning av maskinen och kan variera beroende på nyttjandegraden. Före start

Utvändig rengöring Ljuddämpare*

Oljenivå Skärutrustning Klippkåpa* Kontroll och justering av drivrem

VARNING! Använd alltid kraftiga handskar vid service och underhåll av skärutrustningen. Knivarna är mycket vassa och skärskador kan mycket lätt uppstå.

Kontrollera skärutrustningen med avseende på skador och sprickbildning. En skadad skärutrustning ska alltid bytas ut.

Var noga med att alltid ha en välslipad och korrekt balanserad kniv. OBS! Efter slipning av knivar bör dessa balanseras. Balansering, byte eller slipning av knivarna bör utföras av en serviceverkstad. Vid påkörning av hinder som förorsakar haveri bör skadade knivar bytas. Låt serviceverkstaden bedöma om kniven kan slipas eller måste ersättas.

Motorbromsbygel* *Se anvisningar i avsnitt ”Maskinens säkerhetsutrustning”. Se motortillverkarens användarhandbok för mer information om hur du servar motorn.

Förhindra ofrivillig start genom att avlägsna tändkabeln samt i förekommande fall startbatteri/säkerhetsbrytare.

Kontrollera att skruvar och muttrar är åtdragna.

Utvändig rengöring •

Borsta rent gräsklipparen från löv, gräs och dylikt.

Använd inte högtryckstvätt vid rengöring av maskinen. Svenska – 13

Lås kniven med en träkloss. Lossa knivbulten och ta bort knivbult, bricka och kniv. Ta bort knivbulten genom att att vrida bulten moturs.

Provkör maskinen. VIKTIGT! Var alltid försiktig och använd sunt förnuft. Undvik situationer som du anser dig otillräckligt kvalificerad för. Om du efter att ha läst dessa instruktioner fortfarande känner dig osäker angående tillvägagångsätt, skall du rådfråga en expert innan du fortsätter. Kontakta en auktoriserad serviceverkstad. Originalreservdelar skall alltid användas. För mer information, se avsnitt ”Tekniska data”.

Kontrollera att knivfästet är fritt från skador. Kontrollera även att knivbulten är hel och att motoraxeln inte är krokig.

Kniven ska monteras med de vinklade knivändarna riktade upp mot kåpan.

VIKTIGT! Ett förbrukat batteri får inte kastas med hushållssoporna! Lämna in till närmaste serviceverkstad eller miljöstation. Batteriet är en säkerhetsbrytare och ska endast vara monterat på motorn då maskinen är i bruk. Batteriet är ett intelligent 10,8V lithium batteri som måste aktiveras innan första användning. Sätt batteriet i laddaren och vänta tills minst 1 grön lampa tänds (10 sekunder). Därefter kan batteriet sättas på motorn.

Placera kniven med friktionsbrickan mot knivfästet. Se till att kniven centrerar rätt på axeln.

VIKTIGT! Batteriet på denna modell är en säkerhetsdetalj. •

Lås kniven med en träkloss. Montera brickan och fäst bulten ordentligt genom att skruva medurs. Bulten ska dras med ett moment av 70 Nm.

Originalreservdelar skall alltid användas.

Ladda batteriet. Batteriet är utrustat med en spänningsindikator med dioder (1-4) för enkel kontroll. Om spänningen är låg (1 eller inga dioder tända), placera batteriet i laddaren och anslut till vägguttag (220V, 50Hz). Ett tomt batteri blir fulladdat på ungefär 60 minuter. Batteriet kan snabbladdas en kortare tid utan att ta skada.

Dra runt kniven för hand och se att den roterar fritt.

Kontrollera att vajern inte spänns för hårt. Om maskinen börjar driva utan att kopplingsspaken påverkas förläng vajern.

Batteriet är för varmt och kommer att börja ladda när rätt temperatur är nådd.

Om drivningen fortfarande känns långsam så behöver remmen bytas. Kontakta en auktoriserad serviceverkstad.

Batteriet är fulladdat.

Blinkande rött och grönt ljus

Batteriet är skadat och måste bytas ut.

Lampindikering på batteriet.

Demontera luftfilterkåpan och tag ut filtret.

Ett länge använt luftfilter kan aldrig bli fullständigt rent. Därför måste filtret med jämna mellanrum ersättas med ett nytt. Ett skadat luftfilter måste alltid bytas ut.

Se till att luftfiltret sluter helt tätt mot filterhållaren vid montering.

Tändstift OBS! Använd alltid rekommenderad tändstiftstyp! Felaktigt tändstift kan förstöra kolv/cylinder. •

Om maskinens effekt är låg, om den är svår att starta eller om tomgången är ojämn: kontrollera alltid först tändstiftet innan ytterligare åtgärder vidtages. Om tändstiftet är igensatt, rengör det och kontrollera elektrodgapet. För mer information, se avsnitt ”Tekniska data”. Byt vid behov.

Rengöring av pappersfilter •

Rengör filtret genom att knacka filtret mot ett plant underlag. Använd aldrig lösningsmedel med petroleum t.ex. fotogen, eller tryckluft för att rengöra filtret.

Rengöring av skumplastfilter (LC 247, LC 247S) •

Justering av drivrem Om drivningen känns slö kan det bero på att kopplingen slirar, kopplingsvajern behöver då justeras.

För att förlänga vajern och minska hastigheten skruva justerskruven medurs.

Avlägsna skumplastfiltret. Tvätta filtret noggrant i ljummen tvålvattenlösning. Efter rengöring, skölj filtret noggrant i rent vatten. Krama ur och låt filtret torka. OBS! Tryckluft under för högt tryck kan skada skumgummit. Efter rengöring ska filtret oljas in med motorolja. Torka bort överflödig olja genom att trycka en ren trasa mot filtret.

Finjustera vajern med justerskruven. VIKTIGT! Låt maskinen svalna. Het olja kan orsaka svåra brännskador.

Placera ett lämpligt kärl att samla upp oljan i.

Tappa ur oljan genom att luta motorn så att oljan rinner ur genom påfyllningsröret. När maskinen lutas, se till att luftfiltret alltid har den högsta punkten. Hör med närmaste bensinstation var du kan göra dig av med motoroljeöverskottet.

Fyll på med ny motorolja av rätt kvalitet. Se anvisningar i avsnitt ”Tekniska data”.

Se motortillverkarens bruksanvisning för mer information.

För att spänna vajern och öka hastigheten skruva justerskruven moturs.

Variabel hastiget (LC347V, LC347VI, LC353V,LC353VI) Justera hastigheten på ovan modeller genom att föra reglaget bakåt för långsam drivning och framåt för snabb drivning. Observera att lägsta läget endast går i om maskinen är igång. Om maskinen är igång och lägsta läget inte kan nås måste reglaget justeras genom att skruva ut justerskruven.

Kontrollera att tanklocket och dess tätning är oskadd.

Kontrollera bränsleslangen. Byt om det behövs.

Bränsle-/smörjsystem Volym bensintank, liter

Vikt Maskin med tomma tankar, kg Bulleremissioner (se anm. 2) Ljudeffektnivå, uppmätt dB(A)

Ljudnivåer (se anm. 3) Ljudtrycksnivå vid användarens öra, dB(A) Vibrationsnivåer, a hveq (se anm. 4) Handtag, m/s2 Klippsystem Klipphöjd, mm

Volym uppsamlare, liter

Drivning Hastighet, km/h Start Elstart Batteri Anm. 1: Motorns angivna märkeffekt är medelvärdet för nettoeffekten (vid det specificerade varvtalet) hos en typisk produktionsmotor för den motormodell som mätts enligt SAE-standard J1349/ISO1585. Massproducerade motorer kan avvika från detta värde. Den faktiska effekten hos den motor som är installerad i slutprodukten kommer att bero på driftshastigheten, omgivningens egenskaper och andra faktorer. Anm. 2: Emission av buller till omgivningen uppmätt som ljudeffekt (LWA) enligt EG-direktiv 2000/14/EG. Anm. 3: Ljudtrycksnivå enligt ISO 5395. Redovisade data för ljudtrycksnivå har ett typiskt spridningsmått (standardavvikelse) på 1,2 dB(A). Anm. 4: Vibrationsnivå enligt ISO 5395. Redovisade data för vibrationsnivå har ett typiskt spridningsmått (standardavvikelse) på 0,2 m/s2. *Använd motorolja med klassificering SF, SG, SH, SJ eller högre. Se viskositetstabellen i motorleverantörens manual och välj bästa viskositet utifrån förväntad utetemperatur.

Bränsle-/smörjsystem Volym bensintank, liter

Vikt Maskin med tomma tankar, kg Bulleremissioner (se anm. 2) Ljudeffektnivå, uppmätt dB(A)

Ljudnivåer (se anm. 3) Ljudtrycksnivå vid användarens öra, dB(A) Vibrationsnivåer, a hveq (se anm. 4) Handtag, m/s2 Klippsystem Klipphöjd, mm

Volym uppsamlare, liter

15,7WH Anm. 1: Motorns angivna märkeffekt är medelvärdet för nettoeffekten (vid det specificerade varvtalet) hos en typisk produktionsmotor för den motormodell som mätts enligt SAE-standard J1349/ISO1585. Massproducerade motorer kan avvika från detta värde. Den faktiska effekten hos den motor som är installerad i slutprodukten kommer att bero på driftshastigheten, omgivningens egenskaper och andra faktorer. Anm. 2: Anm. 1: Emission av buller till omgivningen uppmätt som ljudeffekt (LWA) enligt EG-direktiv 2000/14/EG. Anm. 3: Ljudtrycksnivå enligt ISO 5395. Redovisade data för ljudtrycksnivå har ett typiskt spridningsmått (standardavvikelse) på 1,2 dB(A). Anm. 4: Vibrationsnivå enligt ISO 5395:2013. Redovisade data för vibrationsnivå har ett typiskt spridningsmått (standardavvikelse) på 0,2 m/s2. *Använd motorolja med klassificering SF, SG, SH, SJ eller högre. Se viskositetstabellen i motorleverantörens manual och välj bästa viskositet utifrån förväntad utetemperatur.

TEKNISKA DATA EG-försäkran om överensstämmelse (Gäller endast Europa) Husqvarna AB, SE-561 82 Husqvarna, Sverige, tel:+46-36-145600, försäkrar härmed att motorgräsklipparen Husqvarna LC 247, LC 247S, LC 247SP, LC253S, LC 347V. LC 347V, LC 353V, LC 353VI från och med 2016 års serienummer och framåt (året anges i klartext på typskylten plus ett efterföljande serienummer) motsvarar föreskrifterna i RÅDETS DIREKTIV: •

av den 17 maj 2006 ”angående maskiner” 2006/42/EG.

av den 26 februari 2014 ”angående elektromagnetisk kompatibilitet” 2014/30/EU.

av den 8 maj 2000 ”angående emission av buller till omgivningen” 2000/14/EG.

För information angående bulleremissionerna, se kapitel Tekniska data. Följande standarder har tillämpats: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982 (Om inte annat anges avses senaste publicerade revision av standard.) Anmält organ: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sverige, har utfärdat rapporter om bedömning av överensstämmelse enligt bilaga VI till RÅDETS DIREKTIV av den 8 maj 2000 angående emissioner av buller till omgivningen 2000/14/EG. Certifikaten har nummer: 01/901/264, 01/901/265, 01/901/281, 01/901/282 Huskvarna 1 November 2016

Claes Losdal, Utvecklingschef/Trädgårdsprodukter (Bemyndigad representant för Husqvarna AB samt ansvarig för tekniskt underlag.)

Oliepind/oliepåfyldning

Oliepind/oliepåfyldning
