SYMBOLERKLÄRUNG Symbolerklärung WARNUNG! Das Gerät kann falsch oder nachlässig angewendet gefährlich sein und zu schweren oder gar lebensgefährlichen Verletzungen des Benutzers oder anderer Personen führen. Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Die Maschine niemals im Haus oder in mangelhaft belüfteten Räumen verwenden. Die Abgase enthalten Kohlenmonoxid, ein geruchloses, giftiges und lebensgefährliches Gas. Explosionsgefahr

Sorgen Sie dafür, dass sich im Arbeitsbereich keine Unbefugten aufhalten. Der Motor wird ohne Öl ausgeliefert. Durch Trennen des Zündkabels von der Zündkerze versehentliches Starten vermeiden. Füllen Sie Öl nach, bevor Sie das Gerät in Betrieb nehmen. Messstab/Ölbefüllung Schnell Der Motor läuft nicht mit Benzin, das mit der Bezeichnung E-85 (85% Ethanol) vermarktet wird.

Warnung vor hochgeschleuderten und abprallenden Gegenständen.

Entfernen Sie den Sicherheitsschalter (Batterie), bevor Sie Wartungsarbeiten durchführen oder das Gerät unbeaufsichtigt lassen.

Erläuterung der Warnstufen Es bestehen drei unterschiedliche Warnstufen.

WARNUNG! Warnung vor rotierenden Messern. Auf Hände und Füße Acht geben.

! Warnung: sich drehende Teile. Halten Sie Hände und Füße von der Gefahrenzone fern.

Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein.

WARNUNG! Nichtbeachtung der Anweisungen in diesem Handbuch kann zu Verletzungen bzw. zum Tod des Bedieners oder zu Beschädigungen in der Umgebung führen.

WICHTIG! WICHTIG! Nichtbeachtung der Anweisungen in diesem Handbuch kann zur Verletzung des Bedieners bzw. zu Beschädigungen in der Umgebung führen.

ACHTUNG! Umweltbelastende Geräuschemissionen gemäß der Richtlinie der Europäischen Gemeinschaft. Die Emission des Gerätes ist im Kapitel Technische Daten und auf dem Geräteschild angegeben.

ACHTUNG! Nichtbeachtung der Anweisungen in diesem Handbuch kann zu Beschädigungen der Umgebung bzw. der Maschine führen. German – 87

VORSTELLUNG Inhalt SYMBOLERKLÄRUNG Symbolerklärung Erläuterung der Warnstufen VORSTELLUNG Inhalt Sehr geehrter Kunde! VORSTELLUNG Was ist was am Rasenmäher? SICHERHEITSAUSRÜSTUNG DES GERÄTES Allgemeines MONTAGE UND EINSTELLUNGEN Allgemeines Handgriff Schnitthöhe Grasfangbox Mulch-Einsatz Heckauswurf UMGANG MIT KRAFTSTOFF Allgemeines Kraftstoff Tanken Transport und Aufbewahrung BETRIEB Persönliche Schutzausrüstung Allgemeine Sicherheitsvorschriften Grundlegende Arbeitstechnik Transport und Aufbewahrung Starten und stoppen WARTUNG Allgemeines Wartungsschema Generalinspektion Batterie Zündkerze Einstellung des Treibriemens Antrieb mit variabler Drehzahl Luftfilter Ölwechsel Kraftstoffsystem TECHNISCHE DATEN Technische Daten EG-Konformitätserklärung

87 87 88 89 90 91 92 92 93 93 94 94 95 95 95 95 96 96 98 98 98 100 100 100 101 102 102 102 102 103 103 104 106

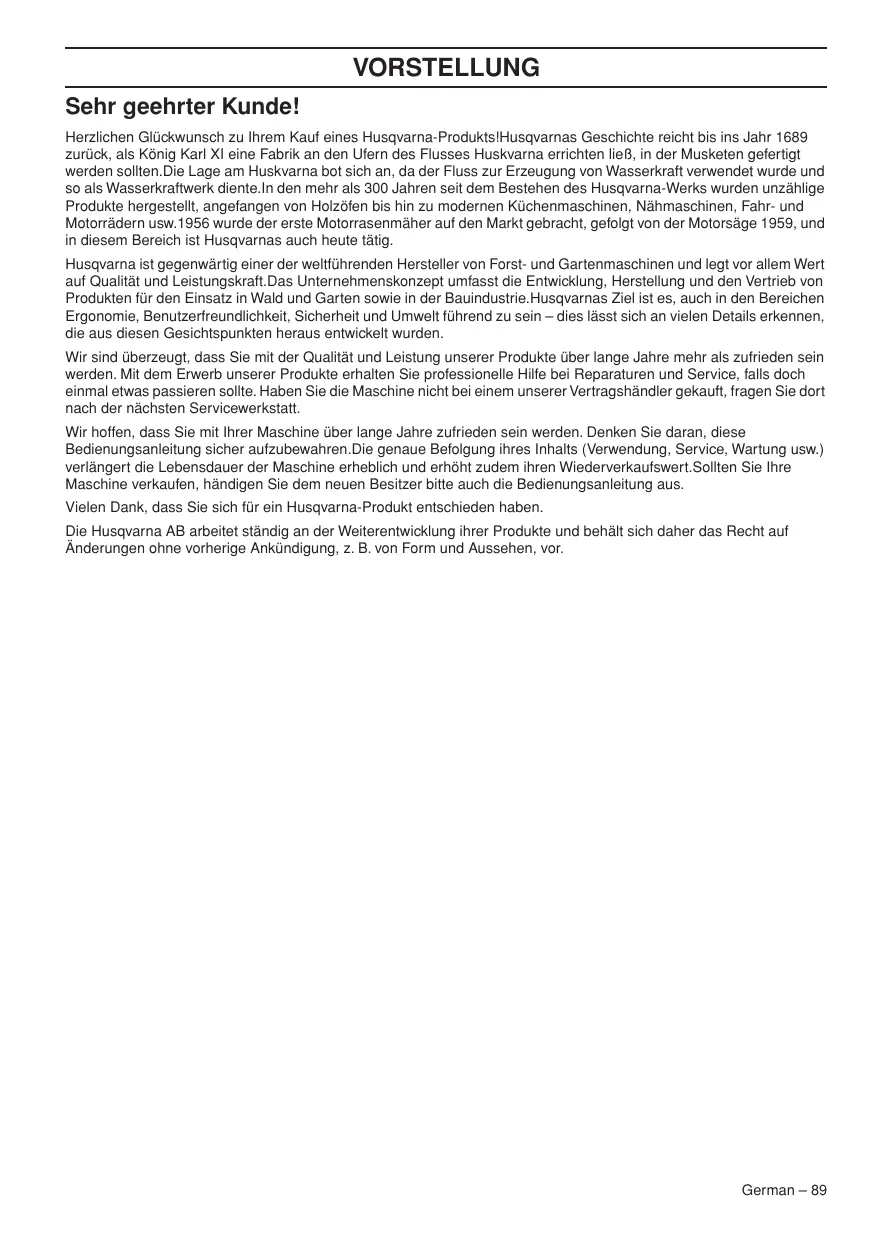

VORSTELLUNG Sehr geehrter Kunde! Herzlichen Glückwunsch zu Ihrem Kauf eines Husqvarna-Produkts!Husqvarnas Geschichte reicht bis ins Jahr 1689 zurück, als König Karl XI eine Fabrik an den Ufern des Flusses Huskvarna errichten ließ, in der Musketen gefertigt werden sollten.Die Lage am Huskvarna bot sich an, da der Fluss zur Erzeugung von Wasserkraft verwendet wurde und so als Wasserkraftwerk diente.In den mehr als 300 Jahren seit dem Bestehen des Husqvarna-Werks wurden unzählige Produkte hergestellt, angefangen von Holzöfen bis hin zu modernen Küchenmaschinen, Nähmaschinen, Fahr- und Motorrädern usw.1956 wurde der erste Motorrasenmäher auf den Markt gebracht, gefolgt von der Motorsäge 1959, und in diesem Bereich ist Husqvarnas auch heute tätig. Husqvarna ist gegenwärtig einer der weltführenden Hersteller von Forst- und Gartenmaschinen und legt vor allem Wert auf Qualität und Leistungskraft.Das Unternehmenskonzept umfasst die Entwicklung, Herstellung und den Vertrieb von Produkten für den Einsatz in Wald und Garten sowie in der Bauindustrie.Husqvarnas Ziel ist es, auch in den Bereichen Ergonomie, Benutzerfreundlichkeit, Sicherheit und Umwelt führend zu sein – dies lässt sich an vielen Details erkennen, die aus diesen Gesichtspunkten heraus entwickelt wurden. Wir sind überzeugt, dass Sie mit der Qualität und Leistung unserer Produkte über lange Jahre mehr als zufrieden sein werden. Mit dem Erwerb unserer Produkte erhalten Sie professionelle Hilfe bei Reparaturen und Service, falls doch einmal etwas passieren sollte. Haben Sie die Maschine nicht bei einem unserer Vertragshändler gekauft, fragen Sie dort nach der nächsten Servicewerkstatt. Wir hoffen, dass Sie mit Ihrer Maschine über lange Jahre zufrieden sein werden. Denken Sie daran, diese Bedienungsanleitung sicher aufzubewahren.Die genaue Befolgung ihres Inhalts (Verwendung, Service, Wartung usw.) verlängert die Lebensdauer der Maschine erheblich und erhöht zudem ihren Wiederverkaufswert.Sollten Sie Ihre Maschine verkaufen, händigen Sie dem neuen Besitzer bitte auch die Bedienungsanleitung aus. Vielen Dank, dass Sie sich für ein Husqvarna-Produkt entschieden haben. Die Husqvarna AB arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor.

Was ist was am Rasenmäher? 1

Antriebsbügel (LC 247S, LC 247SP)

Verriegelung für Höheneinstellung des Griffs

12 Kraftstoff auffüllen

Messstab/Ölbefüllung

13 Schnitthöhenhebel

15 Bedienungsanweisung

16 Wegfahrsperre (LC 347VI, LC 353VI)

Starthandgriff (Nicht LC 347V, LC 353VI)

SICHERHEITSAUSRÜSTUNG DES GERÄTES Allgemeines

In diesem Abschnitt werden einzelnen Teile der Sicherheitsausrüstung des Gerätes beschrieben, welche Funktion sie haben und wie ihre Kontrolle und Wartung ausgeführt werden sollen, um sicherzustellen, dass sie funktionsfähig sind.

WARNUNG! Benutzen Sie nie ein Gerät mit defekter Sicherheitsausrüstung. Wenn Ihr Gerät den Kontrollanforderungen nicht entspricht, muss eine Servicewerkstatt aufgesucht werden. Das Gerät nicht so modifizieren, dass es nicht länger mit der Originalausführung übereinstimmt, und nicht benutzen, wenn es scheinbar von anderen modifiziert wurde. Durch Trennen des Zündkabels von der Zündkerze versehentliches Starten vermeiden.

Das Mähdeck soll Vibrationen reduzieren und die Gefahr von Schnittverletzungen mindern.

Kontrolle von Mähdeck •

Entfernen Sie die Batterie (Hauptschalter), indem Sie die Sperrknöpfe eindrücken und die Batterie zur Seite wegziehen.

Stellen Sie sicher, dass die Abdeckung nicht beschädigt ist und keine sichtbaren Beschädigungen, wie z.B. Risse, in der äußeren Schneidwerkabdeckung aufweist.

Starthebel LC 347VI, LC 353VI Der Motorbremshebel am LC 347VI, LC 353VI dient auch als Starthebel. Überprüfen Sie die Funktionalität der Startsperre, um versehentliches Starten zu vermeiden. Überprüfen der Startsperre • Ziehen Sie den Starthebel zu sich heran und vergewissern Sie sich, dass die Startsperre den Hebel daran hindert, den Anlasser auszulösen. • Stellen Sie sicher, dass die Startsperre nach der Auslösung problemlos wieder in ihre Ausgangsposition zurückkehrt.

Motorbremsbügel LC 247, LC 247S, LC 247SP, LC 347V, LC 253S, LC 353V • Die Motorbremse stoppt den Motor. Wird der Griff um den Motorbremsbügel gelockert, soll der Motor stoppen. Kontrolle des Motorbremsgriffs Lassen Sie den Motor gemäß den Anweisungen unter Starten und Stoppen“ an und lassen Sie dann den Bremsgriff los. Die Motorbremse muss stets so eingestellt sein, dass der Motor innerhalb von 3 Sekunden stoppt.

WARNUNG! Geräte ohne bzw. mit defekten Schalldämpfern sollen niemals eingesetzt werden. Ein defekter Schalldämpfer kann Geräuschpegel und Feuergefahr erheblich steigern. Stets eine Feuerlöschausrüstung in Reichweite haben. Der Schalldämpfer ist beim Betrieb und auch noch nach dem Ausschalten sehr heiß. Dies gilt auch für den Leerlauf. Die Brandgefahr beachten, besonders wenn sich feuergefährliche Stoffe und/oder Gase in der Nähe befinden.

Elektrostart LC 347VI, LC 353VI Bei Geräten mit einer Elektrostart-Funktion ist die Batterie leicht zu entfernen. Die Batterie sollte getrennt vom Gerät aufbewahrt werden, wenn das Gerät nicht in Gebrauch oder unbeaufsichtigt ist.

Der Schalldämpfer soll den Geräuschpegel so weit wie möglich senken und die Abgase des Motors vom Anwender fernhalten. Kontrolle des Schalldämpfers • Regelmäßig prüfen, ob der Schalldämpfer intakt ist und ordentlich fest sitzt. German – 91

MONTAGE UND EINSTELLUNGEN Allgemeines

Schieben Sie die Knöpfe auf beiden Seiten der Maschine zu den Enden der Nuten.

Klappen Sie den Griff nach vorn.

WICHTIG! Ein unbeabsichtigtes Starten durch Entfernen der Zündkabel und, falls erforderlich, die Batterie- /.

Handgriff Einstellungen Griffhöhe •

Lösen Sie die unteren Drehknöpfe.

Schieben Sie die Knöpfe auf beiden Seiten der Maschine zu den Enden der Nuten.

Die Höhe des Griffs kann auf 2 verschiedene Positionen eingestellt werden.

Stellen Sie die geeignete Höhe ein.

Schieben Sie die Knöpfe nach oben in Richtung Griff, bis sie den Anschlag erreichen und ein Klicken zu hören ist.

Klappen Sie den Griff nach oben.

Schieben Sie die Knöpfe nach oben in Richtung Griff, bis sie den Anschlag erreichen und ein Klicken zu hören ist.

Ziehen Sie die Drehknöpfe fest an.

Transportstellung Die Griffbaugruppe kann eingeklappt werden, um beim Transport und bei der Lagerung Platz zu sparen. •

Lösen Sie die unteren Drehknöpfe.

Ziehen Sie den Zündschlüssel ab.

MONTAGE UND EINSTELLUNGEN •

Griff mit Knauf anschrauben.

Schließen Sie den Anlasser ab.

Der Griff des Behälters auf dem Rahmen muss sich über dem Auffangsack befinden.

Befestigen Sie den unteren Teil des Rahmens in der Nut unter dem Auffangbehälter.

Befestigen Sie den Rahmen mit den Befestigungsklemmen.

Stellen Sie sicher, dass das Auswurfdeck der Maschine sauber und frei von Rasenschnitt ist.

Haken Sie den Auffangbehälter an der oberen Kante des Gehäuses ein.

Platzieren Sie den Aufsatz des Auffangbehälters im Auswurfdeck der Maschine.

Unterteil des Grasfängers in der Auswurföffnung montieren.

Schnitthöhe HINWEIS! Die Schnitthöhe nicht zu niedrig einstellen, da sonst die Messer bei unebenem Gelände auf den Boden treffen können. Die Maschine ist mit einer zentralen Schnitthöheneinstellung ausgestattet. •

Bewegen Sie den Hebel nach hinten, um die Schnitthöhe zu verringern, und nach vorne, um die Schnitthöhe zu erhöhen.

Mit diesem Hebel kann die Mähhöhe in 6 Stufen reguliert werden.

MONTAGE UND EINSTELLUNGEN Mulch-Einsatz - Zusatzen Zur Verwendung der Mulchfunktion bei Maschinen mit Fangkorb ist außerdem ein Mulchsatz erhältlich. Der Satz enthält einen Mulcheinsatz und eine Klinge. •

Heben Sie den Auswurfschutz an, um den Mulcheinsatz zu montieren/demontieren.

Ersetzen Sie die Klinge durch die mitgelieferte CombiKlinge. Weitere Informationen finden Sie im Abschnitt Schneidausrüstung“.

Heckauswurf Die Maschine kann auch ohne Mulch-Einsatz und Auffangbehälter verwendet werden. •

Heben Sie hintere Abdeckung an und entfernen Sie den Grasfänger.

Entfernen Sie den Mulcheinsatz.

Schließen Sie die Abdeckung.

WARNUNG! Einen Motor in einem geschlossenen oder schlecht belüfteten Raum laufen zu lassen, kann zum Tod durch Ersticken oder Kohlenmonoxidvergiftung führen.

Verwenden Sie jederzeit einen Benzinkanister, um Verschüttung zu vermeiden.

Kraftstoff und Kraftstoffdämpfe sind sehr feuergefährlich und können beim Einatmen und auf der Haut schwere Schäden verursachen.Beim Umgang mit Kraftstoff ist daher Vorsicht geboten und für eine gute Belüftung zu sorgen.

Den Tankdeckel stets vorsichtig öffnen, so dass sich ein evtl. vorhandener Überdruck langsam abbauen kann. Wischen Sie eventuelle Verschmutzungen um den Tankdeckel ab.

Die Motorabgase sind heiß und können Funken enthalten, die einen Brand verursachen können. Aus diesem Grunde sollte das Gerät niemals im Innenbereich oder in der Nähe von feuergefährlichen Stoffen gestartet werden!

Den Tankdeckel nach dem Tanken wieder sorgfältig zudrehen. Fahrlässiges Handeln erhöht die Brandgefahr. Das Gerät vor dem Starten mindestens 3 m von der Stelle entfernen, an der getankt wurde.

Beim Tanken nicht rauchen und jegliche Wärmequellen vom Kraftstoff fernhalten.

Kraftstoff HINWEIS! Die Maschine ist mit einem Viertaktmotor ausgerüstet. Dafür sorgen, dass sich stets ausreichend Öl im Öltank befindet.

Das Gerät niemals starten, wenn: •

Wenn Kraftstoff oder Motoröl auf die Maschine verschüttet wurde: Alles abwischen und restliches Benzin verdunsten lassen.

Wenn Sie Kraftstoff über sich selbst oder Ihre Kleidung verschüttet haben, ziehen Sie sich um. Waschen Sie die Körperteile, die mit dem Kraftstoff in Berührung gekommen sind. Wasser und Seife verwenden.

Wenn es Kraftstoff leckt. Tankdeckel und Tankleitungen regelmäßig auf Undichtigkeiten überprüfen.

Bleifreies oder verbleites Qualitätsbenzin verwenden.

Als niedrigste Oktanzahl wird ROZ 90 empfohlen. Wenn der Motor mit Benzin einer niedrigeren Oktanzahl als 90 betrieben wird, läuft er nicht einwandfrei. Das führt zu erhöhten Motortemperaturen, die schwere Motorschäden verursachen können.

Transport und Aufbewahrung •

Das Gerät und den Kraftstoff so transportieren und aufbewahren, dass bei eventuellen Undichtigkeiten entweichende Dämpfe oder Kraftstoff nicht mit Funken oder offenem Feuer in Kontakt kommen können, z. B. von Elektrogeräten, Elektromotoren, elektrischen Kontakten/Schaltern oder Heizkesseln.

Zum Transport und zur Aufbewahrung von Kraftstoff sind speziell für diesen Zweck vorgesehene und zugelassene Behälter zu verwenden.

Wenn umweltgerechtes sog. Alkylatbenzin zur Verfügung steht, ist dieses zu verwenden.

Motoröl HINWEIS! Vor dem Starten des Rasenmähers Ölstand prüfen. Ein zu niedriger Ölstand kann zu schweren Motorschäden führen. Siehe die Anweisungen im Abschnitt "Wartung".

WARNUNG! Den Motor abstellen und vor dem Tanken einige Minuten abkühlen lassen.

Langzeitaufbewahrung •

Das Motoröl ist erstmalig nach 5 Betriebsstunden zu wechseln. Welche Ölsorte verwendet werden muss, kann den technische Daten entnommen werden. Niemals Öl für Zweitaktmotoren verwenden.

Bei längerer Aufbewahrung des Geräts ist der Kraftstofftank zu leeren. An der nächsten Tankstelle können Sie erfahren, wie Sie überschüssigen Kraftstoff am besten entsorgen.

BETRIEB Persönliche Schutzausrüstung Bei der Benutzung des Gerätes muss die vorgeschriebene persönliche Schutzausrüstung angewendet werden. Die persönliche Schutzausrüstung beseitigt nicht die Unfallgefahr, begrenzt aber den Umfang der Verletzungen und Schäden. Bei der Wahl der Schutzausrüstung einen Fachhändler um Rat fragen.

Führen Sie keine Arbeiten aus, wenn Unsicherheiten bezüglich der richtigen Vorgehensweise bestehen.

Benutzen Sie immer: •

Verwenden Sie einen Kapselgehörschützer, wenn der Geräuschpegel 85 dB überschreitet.

Rutschfeste und stabile Stiefel oder Schuhe.

Kräftige lange Hosen. Keine kurzen Hosen oder Sandalen tragen und nicht barfuß gehen.

Handschuhe sind zu tragen, wenn dies notwendig ist, z. B. bei der Montage, Inspektion oder Reinigung der Schneidausrüstung.

Allgemeine Sicherheitsvorschriften

WARNUNG! Diese Maschine erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr für schwere oder tödliche Verletzungen auszuschließen, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieser Maschine ihren Arzt und den Hersteller des Implantats konsultieren. WARNUNG! Das Gerät kann falsch oder nachlässig angewendet gefährlich sein und zu schweren oder gar lebensgefährlichen Verletzungen des Benutzers oder anderer Personen führen.

In diesem Abschnitt werden grundlegende Sicherheitsregeln vorgestellt. Die folgenden Informationen sind kein Ersatz für das Wissen, das ein professioneller Anwender durch seine Ausbildung und praktische Erfahrung erworben hat.

Niemals Kinder oder andere Personen, die nicht mit der Handhabung der Maschine vertraut sind, die Maschine bedienen oder warten lassen.

Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Daran denken, dass der Bediener für Unfälle oder Gefahrensituationen verantwortlich ist, die anderen Personen oder deren Eigentum widerfahren.

Die Maschine sollte nicht ohne eine Aufsichtsperson von Personen mit körperlicher oder geistiger Behinderung oder Personen, die aufgrund gesundheitlicher Beschwerden nicht in der Lage sind, die Maschine zu bedienen, benutzt werden.

Die Maschine ist sauber zu halten. Die Lesbarkeit aller Schilder und Aufkleber muss gewährleistet werden.

Stets mit gesundem Menschenverstand arbeiten! Es ist unmöglich, alle denkbaren Situationen abzudecken, die beim Gebrauch des Geräts auftreten könnten. Gehen Sie stets mit Vorsicht und Vernunft vor. Lassen Sie sich bei Unsicherheiten von einer Fachkraft beraten. Fragen Sie Ihren Fachhändler, Ihre Servicewerkstatt oder einen erfahrenen Anwender.

Lassen Sie niemals jemand anderen das Gerät benutzen, ohne sich zu vergewissern, dass die Person den Inhalt der Bedienungsanweisung verstanden hat. Niemals das Gerät verwenden, wenn Sie müde sind, Alkohol getrunken oder Medikamente eingenommen haben, die Ihre Sehkraft, Urteilsvermögen oder Körperkontrolle beeinträchtigen können.

WARNUNG! Unzulässige Änderungen und/oder Zubehörteile können zu schweren Verletzungen oder tödlichen Unfällen von Anwendern oder anderen Personen führen. Unter keinen Umständen darf die ursprüngliche Konstruktion des Gerätes ohne Genehmigung des Herstellers geändert werden. Das Gerät nicht so modifizieren, dass es nicht länger mit der Originalausführung übereinstimmt, und nicht benutzen, wenn es scheinbar von anderen modifiziert wurde. Niemals mit einem defekten Gerät arbeiten. Die Wartungs-, Kontroll- und Serviceanweisungen in dieser Bedienungsanweisung sind sorgfältig zu befolgen. Gewisse Wartungs- und Servicemaßnahmen sind von geschulten, qualifizierten Fachleuten auszuführen.

Ein Rasenmäher ist nur für das Mähen von Rasen konstruiert. Alle anderen Einsätze sind unzulässig.

Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift ”Persönliche Schutzausrüstung”.

Den Rasenmäher niemals ohne montierte Messer und Abdeckungen starten. Andernfalls kann sich das Messer lösen und Verletzungen verursachen.

Es ist zu vermeiden, dass das Messer gegen Gegenstände wie Steine, Wurzeln usw. schlägt. Dies kann dazu führen, dass das Messer stumpf wird und sich die Motorachse verformt. Eine verbogene Achse erzeugt Unwucht und starke Vibrationen, wodurch sich das Messer sehr leicht lösen kann.

Der Bremsbügel darf niemals dauerhaft im Handgriff verankert sein, wenn die Maschine in Betrieb ist.

Den Rasenmäher auf stabilem Untergrund abstellen und starten. Sicherstellen, dass das Messer nicht mit dem Boden oder anderen Gegenständen Kontakt hat.

Stellen Sie sich zum Bedienen der Maschine immer hinter das Gerät. Achten Sie beim Mähen darauf, dass alle Räder der Maschine auf dem Untergrund bleiben und Sie den Griff stets mit beiden Händen halten. Halten Sie Hände und Füße von den rotierenden Rasenmäherklingen fern.

Kippen Sie die Maschine nicht, wenn der Motor läuft.

Besondere Vorsicht ist geboten, wenn Sie die Maschine während des Arbeitens zu sich heranziehen.

Rasenmäher niemals mit laufendem Motor hochheben oder umhertragen. Soll der Rasenmäher gehoben werden, zuerst den Motor abstellen und das Zündkabel von der Zündkerze abziehen.

Rasen nicht in Rückwärtsbewegung mähen.

Beim Bewegen über nicht zu mähendes Gelände ist der Motor abzustellen. Beispiele: Kies, Stein, Schotter, Asphalt usw.

Es ist immer Originalzubehör zu verwenden.

Sicherheit im Arbeitsbereich •

Vor dem Mähen sind Äste, Zweige, Steine usw. vom Rasen zu entfernen.

Objekte, die von der Klinge erfasst werden, könnten durch die Luft geschleudert werden, und Personen oder Objekten in der Umgebung Schaden zufügen. Sorgen Sie dafür, dass sich keine weiteren Personen oder Tiere in unmittelbarer Nähe aufhalten.

Die Verwendung des Geräts bei schlechtem Wetter, u. a. bei Nebel, Regen, Nässe oder feuchter Umgebung, starkem Wind, großer Kälte, Gewittergefahr usw., sollte vermieden werden. Das Arbeiten bei schlechtem Wetter ist sehr ermüdend und kann gefährliche Umstände herbeiführen, z. B. Rutschgefahr.

Seien Sie besonders vorsichtig, wenn Sie um Ecken oder Objekte herum fahren, die Ihre Sicht beeinträchtigen.

Überprüfen Sie Ihre Umgebung auf mögliche Störquellen hin, die Ihre Aufmerksamkeit ablenken könnten.

Achten Sie besonders auf Wurzeln, Steine, Zweige, Gräben etc. Hohes Gras kann Hindernisse verbergen.

Niemals mit der laufenden Maschine rennen. Stets mit dem Rasenmäher gehen.

Das Mähen von Hängen kann gefährlich sein. Den Rasenmäher nicht auf steilen Hängen benutzen. Der Rasenmäher sollte nicht auf Gelände mit mehr als 15 Grad Neigung verwendet werden.

Den Motor vor der Änderung der Schnitthöhe abstellen. Niemals Einstellungen bei laufendem Motor durchführen.

Niemals das Gerät unbeaufsichtigt mit laufendem Motor stehen lassen. Motor abstellen. Achten Sie darauf, dass die Schneidausrüstung nicht mehr rotiert.

Wenn ein Fremdkörper getroffen wird oder Vibrationen auftreten, müssen Sie das Gerät abstellen. Das Zündkerzenkabel von der Zündkerze

In hügeligem Gelände sollten die Arbeitswege im rechten Winkel zur Neigung verlaufen. Es ist viel einfacher, am Hang entlang zu gehen als hinauf und hinunter.

BETRIEB abziehen. Kontrollieren, ob das Gerät beschädigt ist. Eventuelle Schäden reparieren.

Kraftstoffpumpe drücken. Danach ist bei einem Kaltstart dreimal auf die Kraftstoffpumpe zu drücken.

Grundlegende Arbeitstechnik •

Um optimale Ergebnisse zu erzielen, verwenden Sie stets eine scharfe Klinge. Eine stumpfe Klinge schneidet ungleichmäßig und sorgt dafür, dass das Gras an der Oberfläche gelb wird.

Niemals mehr als 1/3 der Graslänge mähen. Dies gilt besonders während Trockenperioden. Zuerst mit einer großen Schnitthöhe mähen. Das Ergebnis prüfen und auf eine geeignete Höhe senken. Ist das Gras besonders lang, langsam fahren und eventuell zweimal mähen.

Mähen Sie bei jedem Mal in eine andere Richtung, um Streifen auf dem Rasen zu vermeiden.

Beim Starten des Motors muss der Motorbremsbügel gegen den Handgriff gehalten werden.

Stellen Sie sich hinter das Gerät.

Mit der rechten Hand den Starthandgriff fassen und das Startseil langsam herausziehen, bis ein Widerstand spürbar wird (die Starthaken greifen). Kräftig ziehen, um den Motor anzulassen. Das Startseil niemals um die Hand wickeln.

Transport und Aufbewahrung •

Achten Sie beim Transport der Schneideausrüstung darauf, dass diese nicht beschädigt wird.

Bewahren Sie das Gerät für Kinder und Unbefugte unzugänglich in einem abschließbaren Raum auf.

Lagern Sie die Maschine und die dazugehörigen Werkzeuge an einem trockenen, frostsicheren Ort.

Anweisungen zum Transport und Aufbewahren von Kraftstoff finden Sie im Abschnitt "Handhabung von Kraftstoff".

Falls erforderlich, den Akku/Sicherheit.

Starten und stoppen Vor dem Start

WARNUNG! Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift ”Persönliche Schutzausrüstung”.

Sorgen Sie dafür, dass sich im Arbeitsbereich keine Unbefugten aufhalten.

Warten Sie das Gerät täglich. Siehe die Anweisungen im Abschnitt "Wartung".

Beachten, dass das Zündkabel korrekt an der Zündkerze sitzt.

Manueller Start LC 247, LC 247S, LC 247SP, LC 347V, LC 253S, LC 353V Die Modelle LC 247, LC 247S verfügen über einen manuellen Choke (Primer-Membran). Wird der Rasenmäher zum ersten Mal gestartet, fünfmal auf die

LC 347VI, LC 353VI Die Maschine startet elektrisch mittels eines Starthebels. Vor der Erstbenutzung des Elektrostarts muss zuerst die Batterie aufgeladen werden. Siehe die Anweisungen im Abschnitt "Wartung".

Geräte mit einer Elektrostart-Funktion verfügen über eine Startsperre. Gehen Sie wie folgt vor, um den Motor und die Klingendrehung zu starten: •

Setzen Sie die Batterie in das dafür vorgesehene Fach im Motor ein und überprüfen Sie den Batteriestatus.

BETRIEB Weitere Informationen finden Sie im Abschnitt Batterie“. •

Lösen Sie die Startsperre (1).

Ziehen Sie den Starthebel (2) zu sich heran. Der Anlasser stoppt, sobald der Motor anspringt. Antrieb (LC 247S, LC 247SP) •

Drücken Sie den Antriebsbügel zum Handgriff, um den Antrieb zu starten.

Bei Maschinen mit variabler Drehzahl wird diese ist mit der Steuerung auf der linken Seite.

Zum Abstellen des Motors den Motorbremsbügel loslassen.

WARNUNG! Der Bediener darf nur die Wartungs- und Servicearbeiten ausführen, die in dieser Bedienungsanleitung beschrieben sind.Größere Eingriffe sind von einer Servicewerkstatt auszuführen. Kontrollen und/oder Wartungsmaßnahmen sind mit abgeschaltetem Motor durchzuführen. Durch Trennen des Zündkabels von der Zündkerze versehentliches Starten vermeiden.

Ein unbeabsichtigtes Starten durch Entfernen der Zündkabel und, falls erforderlich, die Batterie- /. Die Lebensdauer der Maschine kann verkürzt werden und die Unfallgefahr kann steigen, wenn die Wartung der Maschine nicht ordnungsgemäß und Service und/oder Reparaturen nicht fachmännisch ausgeführt werden. Weitere Informationen erteilt Ihnen gerne die nächste Servicewerkstatt. ACHTUNG! Wenn sich die Maschine in einer geneigten Position befindet, stellen Sie sicher, dass sich der Luftfilter immer in der höchsten Position befindet. •

Es ist immer Originalzubehör zu verwenden.

Wartungsschema Dem Wartungsplan entnehmen Sie, welche Teile des Gerätes in welchen Zeitintervallen gewartet werden müssen. Der Berechnung der Wartungsintervalle wurde die tägliche Nutzung des Gerätes zugrunde gelegt. Einer davon abweichenden Nutzungsfrequenz entsprechen deshalb andere Wartungsintervalle. Vor dem Start

Wöchentliche Wartung

Schalldämpfer* Kraftstoffsystem

Ölstand Schneidausrüstun g Mähdeck* Kontrolle und Einstellung des Antriebsriemens Motorbremsbügel* * Siehe Anweisungen im Abschnitt "Sicherheitsausrüstung des Gerätes". Weitere Informationen zur Wartung des Motors finden Sie im Bedienerhandbuch.

Schrauben und Muttern nachziehen.

Rasenmäher sauber bürsten und Laub, Gras usw. entfernen.

Reinigen Sie das Gerät nicht mit einem Hochdruckreiniger.

Den Motor niemals direkt mit Wasser abspülen.

Den Lufteinlass der Startvorrichtung reinigen. Startvorrichtung und Startseil kontrollieren.

Leeren Sie den Kraftstofftank und legen Sie das Gerät mit dem Schalldämpfer nach unten auf die Seite, wenn Sie das Gerät unter der Messerabdeckung reinigen. Kraftstoffbehälter entleeren.

Ölstand WICHTIG! Warten Sie, bis sich die Maschine abgekühlt hat. Heißes Öl kann bei Hautkontakt zu schweren Verbrennungen führen. Beim Kontrollieren des Ölstands muss der Rasenmäher auf ebenem Untergrund stehen. Ölstand mit dem Messstab am Öleinfülldeckel kontrollieren. •

Öleinfülldeckel abnehmen und den Messstab abwischen.

Messstab wieder einführen.

Bei niedrigem Ölstand mit Motoröl bis zur oberen Markierung am Ölmessstab einfüllen.

WARNUNG! Bei Service und Wartung der Schneidausrüstung immer feste Handschuhe anziehen. Die Messer sind sehr scharf und können sehr leicht Schnittwunden verursachen.

Die Schneidausrüstung auf Beschädigung und Risse kontrollieren. Beschädigte Schneidausrüstungen sind grundsätzlich auszutauschen.

Sicherstellen, dass stets ein gut geschliffenes und korrekt ausgewuchtetes Messer verwendet wird. ACHTUNG! Nach dem Schleifen sind die Messer auszuwuchten. Das Ausbalancieren, Ersetzen oder Schärfen der Messer sollte von einer Servicewerkstatt durchgeführt werden. Beim Aufprall auf Hindernisse, durch die ein weiteres Arbeiten verhindert wird, sollten die beschädigten Messer ausgetauscht werden. Lassen Sie die Werkstatt entscheiden, ob die Klinge geschliffen werden kann oder ersetzt werden muss.

WARTUNG muss mit einem Drehmoment von 70 Nm festgezogen werden.

Ein unbeabsichtigtes Starten durch Entfernen der Zündkabel und, falls erforderlich, die Batterie- /. •

Blockieren Sie das Messer mit einem Holzblock. Lösen Sie die Klingenschraube und entfernen Sie die Klingenschraube, Scheibe und Klinge. Entfernen Sie die Klingenschraube, indem Sie den Bolzen gegen den Uhrzeigersinn drehen. •

Lassen Sie die Klinge per Hand rotieren, um sicherzustellen, dass die Rotation einwandfrei funktioniert.

Testen Sie die Maschinenfunktionalität. WICHTIG!

Stellen Sie sicher, dass der Klingenhalter nicht beschädigt ist. Außerdem prüfen, dass der Messerbolzen intakt und die Motorachse nicht verbogen ist.

Die Klinge ist mit den abgewinkelten Enden nach oben in Richtung Abdeckung anzubringen.

Gehen Sie stets mit Vorsicht und Vernunft vor. Vermeiden Sie Situationen, für die Sie sich nicht ausreichend qualifiziert fühlen. Falls Sie sich auch nach dem Lesen dieser Anweisungen nicht über die richtige Vorgehensweise im Klaren sind, sollten Sie einen Fachmann zu Rate ziehen, bevor Sie fortfahren. Wenden Sie sich bitte an einen autorisierten Servicehändler. Es sind stets Original-Ersatzteile zu verwenden. Weitere Informationen finden Sie im Abschnitt „Technische Daten“.

Batterie WICHTIG! Ein entleerter Akku darf nicht über den Hausmüll entsorgt werden! Er ist beim nächsten Händler oder an der nächsten Sammelstelle abzugeben. •

Messer mit der Reibscheibe am Messerhalter positionieren. Sicherstellen, dass das Messer mittig auf der Welle sitzt.

Die Batterie ist im Prinzip ein Sicherheitsschalter und darf deshalb nur dann auf dem Motor montiert werden, wenn das Gerät benutzt wird. Bei der Batterie handelt es sich um eine intelligente 10,8V-Lithiumbatterie, die vor dem ersten Einsatz aktiviert werden muss. Legen Sie die Batterie in das Ladegerät ein und warten Sie, bis mindestens eine grüne Lampe leuchtet

Die Klinge mit einem Holzklotz feststellen. Bringen Sie die Scheibe an und ziehen Sie die Schraube richtig durch Drehen im Uhrzeigersinn an. Die Schraube

WARTUNG immer zuerst die Zündkerze prüfen, bevor andere Maßnahmen eingeleitet werden.

(10 Sekunden). Montieren Sie die Batterie dann erst auf dem Motor. •

WICHTIG! Die Batterie bei diesem Modell ist eine Sicherheitskomponente. Es sind stets Original-Ersatzteile zu verwenden.

Ist die Zündkerze verschmutzt, so ist sie zu reinigen und der Elektrodenabstand zu prüfen. Weitere Informationen finden Sie im Abschnitt „Technische Daten“. Bei Bedarf austauschen.

Einstellung des Treibriemens If the drive feels sluggish, it may be due to a slipping clutch and the clutch cable will then have to be adjusted. Nehmen Sie die Feineinstellung des Drahts mithilfe einer Stellschraube vor.

Batterie laden. Die Batterie hat eine leicht abzulesende Spannungsanzeige mit LEDs (1-4). Ist die Spannung zu niedrig (1 LED oder keine LEDs leuchten), legen Sie die Batterie in das Ladegerät ein und stecken Sie es in eine Steckdose (220 V, 50 Hz). Eine leere Batterie wird normalerweise innerhalb von 60 Minuten vollständig aufgeladen. Durch die Schnellladung kann die Batterie für kurze Einsätze geladen werden, ohne dass sie dauerhaft beschädigt wird. LED-Anzeige an der Batterie.

Die Batterie wird aufgeladen.

Die Batterie ist zu warm und beginnt mit dem Laden, wenn sie die richtige Temperatur erreicht hat.

Der Akku ist vollständig aufgeladen.

Rot und grün blinkend

Die Batterie ist beschädigt und muss ersetzt werden.

Antrieb mit variabler Drehzahl (LC347V, LC347VI, LC353V,LC353VI) Passen Sie die Geschwindigkeit der oben genannten Modelle durch das Verschieben des Hebels nach hinten beim langsamen und nach vorne beim schnell ab. Beachten Sie, dass die unterste Stellung eingerastet werden kann nur, wenn der Motor läuft. Wenn die Maschine läuft und die unterste Position nicht eingelegt werden, den Schalter einstellen, indem die Einstellschraube. Ziehen Sie die Seile nicht zu fest an. Fährt der Rasenmäher, ohne dass der Kupplungshebel bedient wird, lockern Sie das Seil. •

Zündkerze HINWEIS! Stets den vom Hersteller empfohlenen Zündkerzentyp verwenden! Eine ungeeignete Zündkerze kann Kolben und Zylinder zerstören.

Um das Seil zu spannen und die Geschwindigkeit zu erhöhen, schrauben Sie die Stellschraube gegen den Uhrzeigersinn fest.

Um das Seil zu lockern und die Geschwindigkeit zu verringern, drehen Sie die Stellschraube im Uhrzeigersinn fest.

Wenn sich der Antrieb anschließend immer noch langsam anfühlt, muss der Riemen ausgetauscht werden. Wenden Sie sich bitte an einen autorisierten Servicehändler.

Bei schwacher Leistung, wenn das Gerät schwer zu starten ist oder im Leerlauf ungleichmäßig läuft:

Das Luftfiltergehäuse demontieren und den Filter herausnehmen.

Ein Luftfilter, der längere Zeit verwendet wurde, wird nie vollkommen sauber. Der Luftfilter ist daher in regelmäßigen Abständen auszuwechseln. Beschädigte Filter sind immer auszuwechseln.

Beim Einbau darauf achten, dass der Luftfilter völlig zum Filterhalter hin abdichtet.

Säubern Sie den Papierfilter. •

Filter reinigen, ihn dazu auf einer ebenen Fläche ausklopfen. Zur Reinigung des Filters niemals Druckluft oder Lösungsmittel mit Petroleum verwenden, z. B. Kerosin.

Reinigung des Schaumstofffilters (LC 247, LC 247S) •

Schaumstofffilter entfernen. Den Filter sorgfältig in lauwarmer Seifenlauge reinigen. Nach der Reinigung den Filter gründlich in klarem Wasser spülen. Ausdrücken und trocknen lassen. ACHTUNG! Druckluft mit zu hohem Druck kann den Schaumstoff beschädigen. Nach der Reinigung ist der Filter mit Motoröl einzuölen. Ein sauberes Tuch gegen den Filter drücken, um überschüssiges Öl zu entfernen.

Ölwechsel WICHTIG! Warten Sie, bis sich die Maschine abgekühlt hat. Heißes Öl kann bei Hautkontakt zu schweren Verbrennungen führen. •

Kraftstofftank leeren.

Öleinfülldeckel abschrauben.

Einen geeigneten Behälter aufstellen, um das Öl aufzufangen.

Motor neigen, sodass das Öl aus dem Einfüllrohr rinnen kann, und das Öl ablassen. Wenn sich die Maschine in einer geneigten Position befindet, stellen Sie sicher, dass sich der Luftfilter immer in der höchsten Position befindet. Die nächste Tankstelle informiert über die bestmögliche Entsorgung von überschüssigem Motoröl.

Füllen Sie mit Motoröl der richtigen Qualität auf. Siehe die Anweisungen unter der Überschrift "Technische Daten".

Weitere Informationen finden Sie im Bedienerhandbuch des Motors.

Kontrollieren, ob der Tankdeckel und dessen Dichtung unbeschädigt sind.

Kraftstoffschlauch überprüfen. Bei Bedarf austauschen.

TECHNISCHE DATEN Technische Daten LC 247

Nennleistung des Motors, kW (siehe Anmerkung 1)

Kraftstoff- und Schmiersystem Kraftstofftank, Volumen, Liter

Gewicht Maschine mit leeren Tanks, kg

Geräuschemissionen (siehe Anmerkung 2) Gemessene Schallleistung dB(A)

Garantierte Schallleistung LWA dB(A)

Lautstärke (siehe Anmerkung 3) Schalldruckpegel am Ohr des Benutzers, dB(A) Vibrationspegel, a hveq (siehe Anmerkung 4) Handgriff, m/s2 Mähsystem Schnitthöhe, mm

Antrieb Geschwindigkeit, km/h Starten Elektrostart Batterie Anmerkung 1: Die Nennleistung der Maschine ist die durchschnittlich nach SAE-Standard J1349/ISO1585 gemessene Nettoleistung einer typischen Produktionsmaschine, die (bei einer bestimmten Drehzahl) an das Maschinenmodell abgegeben wird. Maschinen für die Massenproduktion können von diesem Wert abweichen. Die tatsächliche Ausgangsleistung für die an der Endmaschine installierte Maschine hängt von der Betriebsgeschwindigkeit, den Umweltbedingungen und anderen Werten ab. Anmerkung 2: Umweltbelastende Geräuschemission gemessen als Schallleistung (LWA) gemäß EG-Richtlinie 2000/14/ EG. Anmerkung 3: Schalldruckpegel gemäß ISO 5395. Berichten zufolge liegt der Schalldruckpegel normalerweise bei einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 1,2 dB (A). Anmerkung 4: Vibrationspegel gemäß ISO 5395. Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 0,2 m/s2. *Verwenden Sie Motoröl der Qualität SF, SG, SH, SJ oder höher. Werfen Sie einen Blick auf die Viskositätstabelle im Motorhandbuch und wählen Sie die beste Viskosität je nach erwarteter Außentemperatur aus. 104 – German

TECHNISCHE DATEN LC 347V LC 347VI LC 353V LC 353VI Motor Maschinenbauer

Briggs & Stratton Briggs & Stratton Briggs & Stratton Briggs & Stratton

Nennleistung des Motors, kW (siehe Anmerkung 1)

Kraftstoff- und Schmiersystem Kraftstofftank, Volumen, Liter

Gewicht Maschine mit leeren Tanks, kg

Geräuschemissionen (siehe Anmerkung 2) Gemessene Schallleistung dB(A)

Garantierte Schallleistung LWA dB(A)

Lautstärke (siehe Anmerkung 3) Schalldruckpegel am Ohr des Benutzers, dB(A) Vibrationspegel, a hveq (siehe Anmerkung 4) Handgriff, m/s2 Mähsystem Schnitthöhe, mm

Antrieb Geschwindigkeit, km/h Starten Elektrostart

15,7WH Anm. 1: Die Nennleistung der Maschine ist die durchschnittlich nach SAE-Standard J1349/ISO1585 gemessene Nettoleistung einer typischen Produktionsmaschine, die (bei einer bestimmten Drehzahl) an das Maschinenmodell abgegeben wird. Maschinen für die Massenproduktion können von diesem Wert abweichen. Die tatsächliche Ausgangsleistung für die an der Endmaschine installierte Maschine hängt von der Betriebsgeschwindigkeit, den Umweltbedingungen und anderen Werten ab. Anmerkung 2: Anmerkung 1: Umweltbelastende Geräuschemission gemessen als Schallleistung (LWA) gemäß EGRichtlinie 2000/14/EG. Anmerkung 3: Schalldruckpegel gemäß ISO 5395. Berichten zufolge liegt der Schalldruckpegel normalerweise bei einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 1,2 dB (A). Anmerkung 4: Vibrationspegel gemäß ISO 5395:2013. Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 0,2 m/s2. *Verwenden Sie Motoröl der Qualität SF, SG, SH, SJ oder höher. Werfen Sie einen Blick auf die Viskositätstabelle im Motorhandbuch und wählen Sie die beste Viskosität je nach erwarteter Außentemperatur aus.

TECHNISCHE DATEN EG-Konformitätserklärung (nur für Europa) Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, versichert, dass die Rasenmäher Husqvarna LC 247, LC 247S, LC 247SP, LC25 3S, LC 347V LC 347V, LC 353V, LC 353VI mit Seriennummern ab 2016 (das Jahr gefolgt von der Seriennummer ist auf dem Typenschild angegeben), den Anforderungen der folgenden RICHTLINIEN DES RATS entspricht: •

vom 17. Mai 2006 „Maschinen-Richtlinie 2006/42/EG.

vom 26. Februar 2014 ”über elektromagnetische Verträglichkeit” 2014/30/EU.

vom 8. Mai 2000 ”über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen” 2000/14/EG.

Für Information betreffend die Geräuschemissionen, siehe das Kapitel Technische Daten. Folgende Normen wurden angewendet: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982 (Sofern nicht anders angegeben, wird auf die zuletzt veröffentlichte Überarbeitung der Richtlinie Bezug genommen.) Die angemeldete Prüfstelle: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, hat Berichte zur Beurteilung der Übereinstimmung gemäß Anlage VI zur Richtlinie des Rates vom 8. Mai 2000 ”über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen” 2000/14/EG veröffentlicht. Die Prüfzertifikate haben die Nummern: 01/901/264, 01/901/265, 01/901/281, 01/901/282 Huskvarna, den 1. November 2016

Claes Losdal, Entwicklungsleiter/Gartenprodukte (Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation.)

TECHNISCHE GEGEVENS Technische gegevens LC 247

TECHNISCHE GEGEVENS LC 347V LC 347VI LC 353V LC 353VI Motor Motorfabrikant

MONTAGE ET RÉGLAGES •
