GEBRUIKSAANWIJZING LC 347IVX HUSQVARNA

VERKLARING VAN DE SYMBOLEN Verklaring van de symbolen WAARSCHUWING! Wanneer de machine onjuist of slordig wordt gebruikt, kan het een gevaarlijk gereedschap zijn, dat ernstig letsel of overlijden van de gebruiker of anderen kan veroorzaken. Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voor u alles duidelijk heeft begrepen.

Gebruik de machine nooit binnenshuis of in ruimtes die ventilatie missen. De uitlaatgassen bevatten koolmonoxide, een geurloos, giftig en levensgevaarlijk gas. Explosiegevaar

Warm oppervlak. Hou onbevoegden uit het werkgebied.

De motor wordt geleverd zonder olie. Voorkom onbedoeld starten door de ontstekingskabel uit de bougie te verwijderen. Vul met olie voordat u de machine gebruikt. Peilstok/olie bijvullen Snel De motor werkt niet op brandstof die wordt verkocht als E85 (85% ethanol). E85

Waarschuwing voor weggeslingerde en afgeketste voorwerpen.

Verwijder de veiligheidsschakelaar (accu) voordat u onderhoudswerkzaamheden uitvoert of de machine onbeheerd achterlaat.

Toelichting op de waarschuwingsniveaus De waarschuwingen zijn onderverdeeld in drie niveaus.

Waarschuwing voor draaiende messen. Let op uw handen en voeten.

Waarschuwing: draaiende delen. Houd de handen en voeten vrij.

WAARSCHUWING! Wordt gebruikt indien er een risico bestaat op ernstig of fataal letsel voor de gebruiker of schade aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd.

Dit product voldoet aan de geldende CE-richtlijnen.

Geluidsemissie naar de omgeving volgens de richtlijnen van de Europese Gemeenschap. De emissie van de machine wordt aangegeven in het hoofdstuk Technische gegevens en op plaatjes.

BELANGRIJK! Wordt gebruikt indien er een risico bestaat op letsel voor de gebruiker of schade aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd.

N.B.! N.B.! Wordt gebruikt indien er een risico bestaat op schade aan materialen of de machine wanneer de instructies in de handleiding niet worden gevolgd. Dutch – 107

PRESENTATIE Inhoud VERKLARING VAN DE SYMBOLEN Verklaring van de symbolen Toelichting op de waarschuwingsniveaus PRESENTATIE Inhoud Beste klant! PRESENTATIE Wat is wat op de grasmaaier? VEILIGHEIDSUITRUSTING VOOR DE MACHINE Algemeen MONTAGE EN AFSTELLINGEN Algemeen Handvat Maaihoogte Opvangbak Mulcher-inzetstuk Achteruitworp BRANDSTOFHANTERING Algemeen Brandstof Tanken Transport en opbergen BEDIENING Persoonlijke veiligheidsuitrusting Algemene veiligheidsinstructies Basistechniek Transport en opbergen Starten en stoppen ONDERHOUD Algemeen Onderhoudsschema Algemene inspectie Accu Bougie Afstellen van aandrijfriem Variabel toerental Luchtfilter Olie vervangen Brandstofsysteem TECHNISCHE GEGEVENS Technische gegevens EG-verklaring van overeenstemming

107 107 108 109 110 111 112 112 112 113 113 113 114 114 114 114 115 115 116 116 117 118 118 118 119 120 120 120 120 121 121 122 124

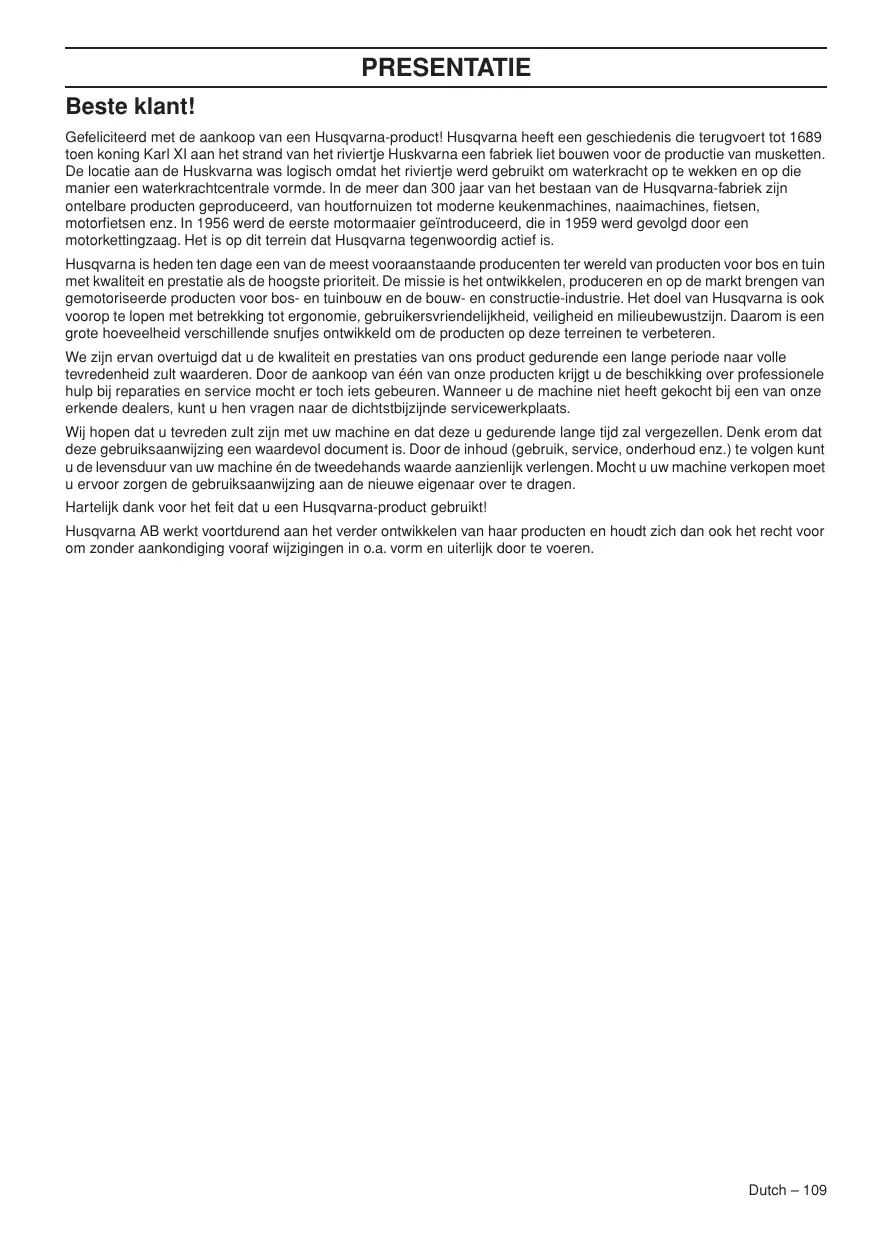

PRESENTATIE Beste klant! Gefeliciteerd met de aankoop van een Husqvarna-product! Husqvarna heeft een geschiedenis die terugvoert tot 1689 toen koning Karl XI aan het strand van het riviertje Huskvarna een fabriek liet bouwen voor de productie van musketten. De locatie aan de Huskvarna was logisch omdat het riviertje werd gebruikt om waterkracht op te wekken en op die manier een waterkrachtcentrale vormde. In de meer dan 300 jaar van het bestaan van de Husqvarna-fabriek zijn ontelbare producten geproduceerd, van houtfornuizen tot moderne keukenmachines, naaimachines, fietsen, motorfietsen enz. In 1956 werd de eerste motormaaier geïntroduceerd, die in 1959 werd gevolgd door een motorkettingzaag. Het is op dit terrein dat Husqvarna tegenwoordig actief is. Husqvarna is heden ten dage een van de meest vooraanstaande producenten ter wereld van producten voor bos en tuin met kwaliteit en prestatie als de hoogste prioriteit. De missie is het ontwikkelen, produceren en op de markt brengen van gemotoriseerde producten voor bos- en tuinbouw en de bouw- en constructie-industrie. Het doel van Husqvarna is ook voorop te lopen met betrekking tot ergonomie, gebruikersvriendelijkheid, veiligheid en milieubewustzijn. Daarom is een grote hoeveelheid verschillende snufjes ontwikkeld om de producten op deze terreinen te verbeteren. We zijn ervan overtuigd dat u de kwaliteit en prestaties van ons product gedurende een lange periode naar volle tevredenheid zult waarderen. Door de aankoop van één van onze producten krijgt u de beschikking over professionele hulp bij reparaties en service mocht er toch iets gebeuren. Wanneer u de machine niet heeft gekocht bij een van onze erkende dealers, kunt u hen vragen naar de dichtstbijzijnde servicewerkplaats. Wij hopen dat u tevreden zult zijn met uw machine en dat deze u gedurende lange tijd zal vergezellen. Denk erom dat deze gebruiksaanwijzing een waardevol document is. Door de inhoud (gebruik, service, onderhoud enz.) te volgen kunt u de levensduur van uw machine én de tweedehands waarde aanzienlijk verlengen. Mocht u uw machine verkopen moet u ervoor zorgen de gebruiksaanwijzing aan de nieuwe eigenaar over te dragen. Hartelijk dank voor het feit dat u een Husqvarna-product gebruikt! Husqvarna AB werkt voortdurend aan het verder ontwikkelen van haar producten en houdt zich dan ook het recht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

Voortdrijvingsstang (LC 247S, LC 247SP)

Vergrendelingshendel voor hoogte-instelling van de handgreep

12 Brandstof bijvullen

Peilstok/olie bijvullen

15 Gebruiksaanwijzing

In dit hoofdstuk wordt verklaard wat de veiligheidsonderdelen van de machine zijn, welke functie ze hebben en hoe de controle en het onderhoud moeten uitgevoerd worden om hun goede werking veilig te stellen.

WAARSCHUWING! Gebruik nooit een machine als de veiligheidsonderdelen kapot zijn. Als uw machine niet door alle controles komt, moet u ermee naar uw servicewerkplaats voor reparatie. Wijzig deze machine nooit zo dat hij niet langer overeenstemt met de originele uitvoering, en gebruik de machine niet als u denkt dat anderen hem hebben gewijzigd. Voorkom onbedoeld starten door de ontstekingskabel uit de bougie te verwijderen.

De maaikap is geconstrueerd om trillingen te reduceren en het risico van snijwonden te verminderen.

Controle van maaikap •

Om de accu (hoofdschakelaar) te verwijderen, houdt u de vergrendelknoppen ingedrukt en trekt u de accu opzij.

Zorg ervoor dat het maaidek niet is beschadigd en er geen gebreken zichtbaar zijn, zoals scheuren in de buitenste beschermkap.

Starthendel LC 347VI, LC 353VI De motorremhendel op de LC 347VI, LC 353VI wordt ook gebruikt als starthendel. De werking van de startvergrendeling dient te worden gecontroleerd om per ongeluk starten van de machine te voorkomen. Controle van startvergrendeling • Trek de starthendel naar u toe en controleer of de startvergrendeling voorkomt dat de hendel de startmotor activeert. • Zorg ervoor dat de startvergrendeling na activering gemakkelijk terugkeert naar de oorspronkelijke positie.

Motorrembeugel LC 247, LC 247S, LC 247SP, LC 347V, LC 253S, LC 353V •

De motorrem is ontworpen om de motor te stoppen. Wanneer u de handgreep van de motorrembeugel loslaat, moet de motor stoppen.

De motorremhendel controleren Start de machine volgens de instructies met betrekking tot het starten, zie 'Starten en stoppen', en laat de remhendel los. De motorrem moet altijd zo afgesteld zijn dat de motor binnen 3 seconden start.

De geluiddemper wordt zeer heet, zowel tijdens het gebruik als na het stoppen. Dit geldt ook bij stationair draaien. Wees oplettend op brandgevaar, vooral bij hantering vlakbij brandgevaarlijke stoffen en/of gassen.

Elektrische start LC 347VI, LC 353VI Machines met een elektrische start hebben een eenvoudig te verwijderen accu. De accu dient apart van de machine te worden bewaard wanneer de machine niet wordt gebruikt of onbeheerd wordt achtergelaten.

WAARSCHUWING! Gebruik de machine nooit zonder geluiddemper of met een defecte geluiddemper. Door een kapotte geluiddemper kunnen het geluidsniveau en het risico van brand aanzienlijk toenemen. Hou gereedschap voor brandblussen bij de hand.

De geluiddemper werd ontworpen om het geluidsniveau zo laag mogelijk te houden, en om de uitlaatgassen weg te richten van de gebruiker. Controle van geluiddemper • Controleer regelmatig of de geluiddemper heel is en of deze goed vast zit. Dutch – 111

Klap de hendel naar voren.

BELANGRIJK! Voorkom onbedoeld starten door de ontstekingskabel en, indien van toepassing, de startaccu/ veiligheidsschakelaar te verwijderen.

Handvat Instellingen Hoogte handgreep • Draai de onderste knoppen los. • Schuif de knoppen naar de groefuiteinden aan beide zijden van de machine.

Gebruiksstand • Klap de handgreep omhoog.

De hendel kan op 2 verschillende hoogten worden ingesteld, Stel in op een geschikte hoogte. Schuif de knoppen omhoog naar de hendel tot de aanslag en totdat u een klik hebt hoort.

Schuif de knoppen omhoog naar de hendel tot de aanslag en totdat u een klik hebt hoort.

Schroef de hendel vast met de knop. Sluit het startkoord aan.

Draai de knoppen goed vast.

Transportpositie De handgreep kan worden ingeklapt om ruimte te besparen voor transport en opslag. • Draai de onderste knoppen los. • Koppel het startkoord los. • Schuif de knoppen naar de groefuiteinden aan beide zijden van de machine.

Maaihoogte LET OP! Stel de maaihoogte niet te laag af, omdat dan het risico bestaat dat de messen bij onregelmatigheden in de aarde lopen. De machine is uitgerust met een centrale maaihoogteinstelling.

MONTAGE EN AFSTELLINGEN •

Zet de hendel naar achteren voor een lagere maaihoogte en naar voren voor een hogere maaihoogte.

Met de hendel kan de maaihoogte worden geregeld in 6 verschillende standen.

Zorg ervoor dat het afvoerdek van de machine schoon is en vrij van grasresten.

Haak de opvangbak aan de bovenkant van het frame.

Plaats het blad van de opvangbak in het afvoerdek van de machine.

Steek de onderkant van de opvangzak in de uitwerpopening.

Mulcher-inzetstuk - Hulpstuk Er is een mulchkit beschikbaar als accessoire, zodat de machine kan worden voorzien van een vanger die met mulchfunctie kan worden gebruikt. De kit bevat een mulchplug en een mulchmes. •

Zet de afvoerbescherming omhoog om de mulchplug te monteren/demonteren.

Vervang het mes door het meegeleverde Combi-mes. Raadpleeg het hoofdstuk 'Snijuitrusting' voor meer informatie.

De hendel van de grasopvang op het frame moet over de opvangzak worden geplaatst.

Achteruitworp De machine kan ook worden gebruikt zonder mulcherinzetstuk en opvangbak. • •

Bevestig het onderste deel van het frame in de groef onder de opvangbak. Bevestig het frame met de snelklemmen.

Til de achterafscherming op en verwijder de opvangbak.

Verwijder de mulchplug.

Sluit de afscherming.

WAARSCHUWING! Een motor laten lopen in een afgesloten of slecht geventileerde ruimte kan dodelijke ongelukken veroorzaken door verstikking of koolmonoxidevergiftiging.

Gebruik altijd een benzinekan om morsen te voorkomen.

Brandstof en brandstofdampen zijn zeer brandgevaarlijk en kunnen leiden tot ernstig letsel bij inademing en contact met de huid. Wees daarom voorzichtig wanneer u met brandstof werkt en zorg voor goede luchtventilatie bij de brandstofhantering.

Open de dop van de tank voorzichtig wanneer u wilt tanken zodat eventuele overdruk langzaam verdwijnt. Maak de omgeving rond de tankdop schoon. Draai de dop van de tank goed vast na het tanken. Door nalatigheid kan er brand ontstaan.

De uitlaatgassen van de motor zijn heet en kunnen vonken bevatten die brand kunnen veroorzaken. Start de machine daarom nooit binnenshuis of in de buurt van licht ontvlambaar materiaal! Rook niet en plaats ook geen warm voorwerp in de buurt van de brandstof.

Verplaats de machine ten minste 3 m van de tankplaats voor u de motor start. Start de machine nooit: •

Indien u brandstof of motorolie op de machine hebt gemorst. Droog alles af en laat de benzineresten verdampen.

Als u brandstof op uzelf of op uw kleding gemorst heeft, trek schone kleding aan. Was de lichaamsdelen die in contact zijn geweest met brandstof. Gebruik water en zeep.

Als de machine brandstof lekt. Controleer de tankdop en de brandstofleidingen regelmatig op lekkage.

Brandstof LET OP! De machine heeft een viertaktmotor. Zorg ervoor dat er altijd voldoende olie in de olietank zit.

Gebruik loodvrije of gelode benzine van een hoge kwaliteit.

Het aanbevolen laagste octaangehalte is 90 (RON). Indien u de motor laat lopen op benzine met een lager octaangehalte dan 90, kan het zogenaamde kloppen optreden. Hierdoor stijgt de motortemperatuur wat tot zware motorbeschadigingen kan leiden.

Waar milieuvriendelijke benzine, de zog. alkylaatbenzine, verkrijgbaar is, moet deze gebruikt worden.

Transport en opbergen •

Bewaar en vervoer de machine en brandstof zo, dat eventuele lekkage en dampen niet in contact kunnen komen met vonken of open vuur, bijvoorbeeld van elektrische machines, elektrische motoren, stopcontacten/schakelaars, verwarmingsketels e.d.

Bij opslag en vervoer van brandstof moeten altijd speciaal voor dat doel bestemde en goedgekeurde tanks worden gebruikt.

Motorolie LET OP! Controleer het oliepeil voordat de grasmaaier wordt gestart. Een te laag oliepeil kan ernstige beschadigingen aan de motor veroorzaken. Zie de instructies in het hoofdstuk "Onderhoud". •

De motorolie moet de eerste keer vervangen worden na 5 uur bedrijfstijd. Zie Technische gegevens voor informatie over het aanbevolen type olie. Gebruik nooit olie bedoeld voor tweetaktmotoren.

WAARSCHUWING! Stop de motor en laat hem voor het tanken enkele minuten afkoelen.

Opslag voor lange tijd •

Als de machine gedurende lange tijd niet gebruikt zal worden, moet de brandstoftank leeggemaakt worden. Vraag bij uw tankstation of bij de gemeente waar u de afgetapte brandstof kwijt kan.

BEDIENING Persoonlijke veiligheidsuitrusting Bij al het gebruik van de machine moet goedgekeurde persoonlijke beschermingsuitrusting gebruikt worden. Persoonlijke beschermingsuitrusting elimineert de risico’s niet, maar vermindert het schadelijk effect in geval van een ongeval. Vraag uw dealer om raad wanneer u uw uitrusting koopt.

Laat kinderen of andere personen die niet zijn opgeleid om met de machine om te gaan, deze nooit gebruiken of onderhouden.

Gebruik een gehoorkap als het geluidsniveau meer dan 85 dB bedraagt.

Slipvaste en stevige laarzen of schoenen.

Een stevige lange broek. Draag geen korte broek of sandalen en loop niet op blote voeten.

Draag handschoenen indien nodig, b.v. wanneer u de snijuitrusting monteert, inspecteert of schoonmaakt.

De machine mag niet worden gebruikt door personen met lichamelijke of geestelijke beperkingen of door personen die om gezondheidsredenen niet geschikt zijn om de machine te bedienen, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid.

Algemene veiligheidsinstructies

Laat nooit een ander de machine gebruiken zonder u ervan te verzekeren dat ze de inhoud van de gebruiksaanwijzing hebben begrepen.

In dit hoofdstuk worden de basisveiligheidsregels voor het gebruik van de machine behandeld. De gegeven informatie kan nooit de kennis vervangen die een vakman via opleidingen en praktische ervaring heeft verworven. •

Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voor u alles duidelijk heeft begrepen.

Denk erom dat de operator verantwoordelijk is voor ongelukken of beschadigingen van andere mensen of hun eigendommen.

Houd de machine schoon. Aanduidingen en stickers moeten volledig leesbaar zijn.

Gebruik altijd uw gezond verstand Het is niet mogelijk om elke mogelijk situatie te vermelden. Wees altijd voorzichtig en gebruik uw gezond verstand. Als u in een situatie belandt waarin u zich niet veilig voelt, dient u een expert te raadplegen. Wend u tot uw dealer, uw servicewerkplaats of een ervaren gebruiker. Onderneem geen werkzaamheden waarvoor u zich onvoldoende gekwalificeerd acht!

WAARSCHUWING! Deze machine produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze deze machine gaan bedienen.

WAARSCHUWING! Wanneer de machine onjuist of slordig wordt gebruikt, kan het een gevaarlijk gereedschap zijn, dat ernstig letsel of overlijden van de gebruiker of anderen kan veroorzaken.

Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen heeft ingenomen, die uw gezichtsvermogen, beoordelingsvermogen of coördinatievermogen kunnen beïnvloeden.

WAARSCHUWING! Niet goedgekeurde wijzigingen en/of niet-originele onderdelen kunnen tot ernstige verwondingen of het overlijden van zowel gebruiker of anderen leiden. De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant. Wijzig deze machine nooit zo dat hij niet langer overeenstemt met de originele uitvoering, en gebruik de machine niet als u denkt dat anderen hem hebben gewijzigd. Gebruik nooit een machine die defect is. Volg de onderhouds-, controle- en service-instructies van deze gebruiksaanwijzing. Bepaalde onderhouds- en servicemaatregelen moeten uitgevoerd worden door opgeleide en gekwalificeerde specialisten. Men moet altijd originele onderdelen gebruiken.

BEDIENING Veiligheid op de werkplek

Kantel de machine niet terwijl de motor draait.

Voordat u begint met maaien moeten takken, stenen enz. van het gazon worden verwijderd.

Let vooral ook op wanneer u de machine tijdens de werkzaamheden naar u toe trekt.

Voorwerpen die tegen de snijuitrusting botsen kunnen worden weggeslingerd en schade aanrichten aan mensen en andere voorwerpen. Houd mensen en dieren op afstand.

Til de grasmaaier nooit op en draag deze niet wanneer de motor is gestart. Indien u de grasmaaier moet optillen, moet u eerst de motor stoppen en de ontstekingskabel van de bougie halen.

Gebruik de machine nooit bij slecht weer, zoals mist, regen, op vochtige of natte plekken, bij krachtige wind, strenge kou, kans op blikseminslag enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situaties leiden, zoals een gladde ondergrond.

Maai het gazon niet terwijl u achteruitloopt.

De motor moet worden uitgezet bij verplaatsing over terrein dat niet moet worden gemaaid. Bijvoorbeeld paden, steen, grind, asfalt enz.

Ren niet met de machine wanneer deze werkt. U moet altijd met de grasmaaier lopen.

Houd uw omgeving in de gaten om ervoor te zorgen dat u de macht over de machine niet verliest door onverwachte gebeurtenissen.

Zet de motor uit voordat u de maaihoogte wijzigt. Voer nooit afstellingen uit terwijl de motor draait.

Let goed op wortels, stenen, twijgen, putten, sloten enz. Hoog gras kan hindernissen verbergen.

Laat de machine nooit zonder toezicht met draaiende motor achter. Zet de motor uit. Controleer of de snijuitrusting is gestopt met draaien.

Het maaien van hellingen kan gevaarlijk zijn. Gebruik de grasmaaier niet op zeer steile hellingen. De grasmaaier mag niet worden gebruikt op een helling van meer dan 15 graden.

Op hellend terrein moet u de paden loodrecht ten opzichte van de helling laten lopen. Het is veel makkelijker om dwars over een helling te lopen dan op en neer.

Als er een voorwerp geraakt wordt of er trillingen ontstaan, moet u de machine stoppen. Haal de bougiekabel van de bougie. Controleer of de machine niet beschadigd is. Repareer eventuele beschadigingen.

Maai altijd met een scherp blad, voor optimaal resultaat. Een bot blad levert ongelijkmatig maairesultaat op, en het gras vergeelt waar het is afgemaaid.

Maai nooit meer dan 1/3 van de lengte van het gras. Dit geldt vooral in periodes van droogte. Maai eerst op een grote maaihoogte. Controleer daarna het resultaat en ga naar een geschikte hoogte. Indien het gras extra lang is, moet u langzaam rijden en eventueel twee keer maaien. Maai elke keer in een andere richting, om het ontstaan van strepen in het gazon te voorkomen.

Wees voorzichtig wanneer u in de buurt komt van onoverzichtelijke bochten en voorwerpen die uw zicht kunnen belemmeren.

Een grasmaaier is alleen geconstrueerd voor het maaien van gazons. Alle overige gebruik is niet toegestaan.

Draag altijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk ”Persoonlijke veiligheidsuitrusting”.

Start de grasmaaier niet zonder dat mes en alle kappen zijn gemonteerd. Het mes kan anders losraken en persoonlijk letsel veroorzaken.

Transport en opbergen

Voorkom dat het mes tegen vreemde voorwerpen slaat zoals stenen, wortels of iets dergelijks. Dit kan ertoe leiden dat het mes bot wordt en dat de motoras krom wordt. Een kromme as zorgt voor onbalans en sterke trillingen, hetgeen leidt tot een groot risico van het losraken van het mes.

Zet de apparatuur tijdens vervoer goed vast om transportschade en ongelukken te voorkomen.

Sla de apparatuur op in een afsluitbare ruimte zodat het buiten het bereik is van kinderen en onbevoegde personen.

De rembeugel mag nooit permanent in de handgreep verankerd zijn, wanneer de machine loopt.

Berg de machine en bijbehorende apparatuur op in een droge en vorstvrije ruimte.

Plaats de grasmaaier op een stabiele ondergrond en start hem. Zorg ervoor dat het mes niet in contact kan komen met de grond of een ander voorwerp.

Zie het hoofdstuk "Brandstofhantering" voor informatie over het vervoer en opslaan van brandstof.

Verwijder indien van toepassing de startaccu/ veiligheidsschakelaar.

Ga altijd achter de machine staan. Laat alle wielen op de grond en houd beide handen op de handgreep tijdens het maaien. Houd uw handen en voeten uit de buurt van de draaiende bladen.

WAARSCHUWING! Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voor u alles duidelijk heeft begrepen.

De machine kan elektrisch worden gestart met de starthendel. •

Voordat u de elektrische start voor het eerst gebruikt, dient u de accu te activeren. Zie de instructies in het hoofdstuk "Onderhoud".

Draag altijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk ”Persoonlijke veiligheidsuitrusting”. •

Hou onbevoegden uit het werkgebied.

Voer dagelijks onderhoud uit. Zie de instructies in het hoofdstuk "Onderhoud".

Zorg ervoor dat de ontstekingskabel goed op de bougie zit.

Machines met een elektrische start zijn voorzien van een startvergrendeling. Ga als volgt te werk om de motor en bladrotatie te starten:

LC 247, LC 247S, LC 247SP, LC 347V, LC 253S, LC 353V

De modellen LC 247, LC 247S zijn voorzien van een handmatige choke (primerbalg). Wordt de grasmaaier voor de eerste keer gestart, drukt u vijf keer op de brandstofpomp. Daarna moet u drie keer op de brandstofpomp drukken bij de start van een koude motor.

Breng de accu in het daarvoor bestemde compartiment op de motor aan en controleer de accustatus.

Raadpleeg het hoofdstuk 'Accu' voor meer informatie. •

Maak de startvergrendeling (1) los.

Trek de starthendel (2) naar u toe. De startmotor stopt wanneer de motor is gestart. Aandrijving (LC 247S, LC 247SP) •

De motorrembeugel moet tegen de handgreep worden gehouden wanneer de motor wordt gestart.

Op machines met variabel toerental wordt dit afgesteld met de bediening aan de linkerzijde.

Pak de starthendel beet, trek met uw rechterhand het starterkoord langzaam uit tot u weerstand voelt (de starthaken grijpen in). Krachtig trekken om de motor te starten. Wikkel het startkoord nooit rond uw hand.

Duw de aandrijfhendel in de richting van de handgreep om de aandrijving te starten.

De motor wordt gestopt door de motorrembeugel los te laten.

Zie de motorhandleiding voor meer informatie over het onderhouden van de motor.

WAARSCHUWING! De gebruiker mag alleen die onderhouds- en servicewerkzaamheden uitvoeren die in deze gebruiksaanwijzing worden beschreven. Meer ingrijpende maatregelen moeten door een servicewerkplaats worden uitgevoerd. Controle en/of onderhoud moeten worden uitgevoerd als de motor uit staat. Voorkom onbedoeld starten door de ontstekingskabel uit de bougie te verwijderen.

Voorkom onbedoeld starten door de ontstekingskabel en, indien van toepassing, de startaccu/ veiligheidsschakelaar te verwijderen. De levensduur van de machine kan worden verkort en het risico van ongelukken kan toenemen wanneer het onderhoud aan de machine niet op de juiste manier wordt uitgevoerd en wanneer service en/of reparaties niet vakkundig worden gedaan. Indien u meer informatie nodig heeft, verzoeken wij u contact op te nemen met de dichtstbijzijnde servicewerkplaats. N.B.! Wanneer de machine is gekanteld, zorg er dan voor dat het luchtfilter zich altijd in de bovenste positie bevindt. •

Men moet altijd originele onderdelen gebruiken.

Onderhoudsschema In het onderhoudsschema kunt u zien welke onderdelen van uw machine onderhoud nodig hebben en hoe vaak. De onderhoudsintervallen zijn gebaseerd op dagelijks gebruik van de machine en kunnen dus afwijken op basis van de gebruiksfrequentie. Voor de start

Maandelijks onderhoud

Reiniging buitenzijde Oliepeil

Algemene inspectie •

Controleer of de bouten en moeren en vastgedraaid zijn.

Reiniging buitenzijde •

Borstel de grasmaaier schoon en verwijder bald, gras en dergelijke.

Gebruik geen hogedrukspuit om de machine te reinigen.

Gooi nooit water direct op de motor.

Maak de luchtinlaat van de starter schoon. Controleer de starter en het starterkoord.

Wanneer onder de kap van het maaidek wordt gereinigd, leegt u de brandstoftank en legt u de machine op zijn kant met de geluiddemper naar beneden. Maak de benzinetank leeg.

Oliepeil BELANGRIJK! Laat de machine afkoelen. Hete olie kan ernstige brandwonden veroorzaken. Wanneer u het oliepeil controleert, moet de grasmaaier op een vlakke ondergrond staan. Controleer het oliepeil met de peilstok op het olievuldeksel. •

Verwijder de oliedop en veeg de peilstok af.

Steek de peilstok er weer in.

Is het oliepeil laag, vult u bij met motorolie tot het bovenste niveau op de peilstok.

WAARSCHUWING! Gebruik altijd sterke handschoenen bij service en onderhoud van de snijuitrusting. De messen zijn zeer scherp en snijwonden kunnen makkelijk ontstaan.

Controleer de snijuitrusting op beschadigingen en barsten. Een beschadigde snijuitrusting moet altijd vervangen worden.

Let goed op dat u altijd een goed geslepen en correct gebalanceerd mes hebt.

Snijuitrusting Maaikap* Controle en afstellen van aandrijfriem Motorrembeugel* * Zie de instructies in het hoofdstuk "Veiligheidsuitrusting voor de machine".

N.B.! Nadat de messen geslepen zijn, moeten ze uitgebalanceerd worden. Het balanceren, vervangen of slijpen van de messen dient in een servicewerkplaats te worden uitgevoerd. Bij een aanrijding met een hindernis waarbij schade is ontstaan, moeten beschadigde messen vervangen worden. Laat de servicewerkplaats beoordelen of het mes kan worden geslepen of moet worden vervangen.

ONDERHOUD rechtsom te draaien. De bout moet worden aangehaald met een koppel van 70 Nm.

Voorkom onbedoeld starten door de ontstekingskabel en, indien van toepassing, de startaccu/ veiligheidsschakelaar te verwijderen. •

Zet het mes vast met een houten blok. Draai de bout van het mes los en verwijder de bout samen met de sluitring en het mes. Verwijder de mesbout door de bout linksom te draaien. •

Draai het blad met de hand rond en controleer of het vrij draait.

Probeer de machine uit. BELANGRIJK!

Controleer of de bladsteun niet beschadigd is. Controleer ook of de mesbout heel en de motoras niet krom is.

Wees altijd voorzichtig en gebruik uw gezond verstand. Vermijd situaties die uw capaciteiten te boven gaan. Als u na het lezen van deze instructies nog vragen hebt over de bedieningsprocedures dient u een expert te raadplegen voordat u verder gaat. Neem contact op met een erkende servicedealer. Er moeten altijd originele reserve-onderdelen worden gebruikt. Zie de sectie "Technische gegevens" voor meer informatie.

Het blad moet zodanig worden gemonteerd dat de schuine uiteinden omhoog wijzen in de richting van de kap.

Accu BELANGRIJK! Een afgedankte accu mag niet met het huishoudelijk afval worden weggeworpen! Lever hem in bij de dichtstbijzijnde servicewerkplaats of een inzamelpunt. De accu is een veiligheidsschakelaar en mag alleen op de motor zijn geplaatst wanneer de machine in gebruik is.

Plaats het mes met de glijring tegen de meshouder aan. Zorg ervoor dat het mes goed gecentreerd boven de as wordt geplaatst.

Zet het blad vast met een houten blok. Breng de sluitring aan en zet de bout correct vast door deze

De accu is een intelligente 10,8V lithium accu die moet worden geactiveerd als deze voor de eerste keer in gebruik wordt genomen.

ONDERHOUD Plaats de accu in de lader en wacht totdat er minimaal 1 groen lampje gaat branden (10 seconden). De accu kan vervolgens op de motor worden geplaatst.

"Technische gegevens" voor meer informatie. Vervang indien nodig.

Afstellen van aandrijfriem Als de aandrijving traag voelt, is er mogelijk sprake van een slippende koppeling. In dat geval moet de koppelingskabel worden afgesteld. BELANGRIJK!

Stel de draad nauwkeurig af met de afstelschroef.

De accu op dit model is een veiligheidsonderdeel. Er moeten altijd originele reserve-onderdelen worden gebruikt.

Batterij opladen. De accu heeft een eenvoudig af te lezen spanningsindicator met LED-lampjes (1-4). Indien de spanning te laag is (1 of 0 LED-lampjes branden), plaatst u de accu in de lader en sluit u deze aan op een contactdoos (220V, 50Hz).

Een lege accu wordt in ongeveer 60 minuten opgeladen. Snelladen van de accu voor kortere periodes zal geen schade opleveren. Indicatielampje op accu.

Constant brandend rood lampje

Accu wordt opgeladen.

Knipperend rood lampje

Accu is te warm en wordt opgeladen zodra de juiste temperatuur is bereikt.

Constant brandend groen lampje

De batterij is volledig geladen.

Knipperend rood en groen lampje

Accu is beschadigd en moet worden vervangen.

Bougie LET OP! Gebruik steeds het correcte bougietype! Andere types kunnen de zuiger/cilinder beschadigen. •

Als het vermogen van de machine laag is, als de machine moeilijk start of ongelijk stationair loopt: controleer altijd eerst de bougie voor u andere maatregelen neemt.

Maak de bougie schoon als deze vuil is en controleer de afstand tussen de elektroden. Zie de sectie

Om de draad te spannen en het toerental te verhogen, draait u de afstelschroef linksom.

Variabel toerental (LC347V, LC347VI, LC353V,LC353VI) Pas het toerental van bovenstaande modellen aan door de bedieningshendel naar achteren te plaatsen voor langzame aandrijving en naar voren voor een snelle aandrijving. Let op: de laagste stand kan alleen worden ingeschakeld wanneer de machine draait. Als de machine draait en de laagste stand niet kan worden ingeschakeld, moet de bediening worden afgesteld door de stelschroef los te draaien. Zorg ervoor dat de draden niet te strak zijn gespannen. Als de gazonmaaier begint te rijden zonder dat de koppelingshendel wordt bediend, dient u de draad te verlengen. •

Om de draad te spannen en het toerental te verlagen, draait u de afstelschroef rechtsom.

Als de aandrijving nog steeds langzaam voelt, moet de riem worden vervangen. Neem contact op met een erkende servicedealer.

Demonteer het cilinderdeksel en verwijder het filter.

Na een lange gebruiksperiode kan het luchtfilter niet meer worden gereinigd. Daarom moet het filter regelmatig vervangen worden. Een beschadigd luchtfilter moet altijd vervangen worden.

Bij montage moet u ervoor zorgen dat het luchtfilter helemaal aansluit op de filterhouder.

ONDERHOUD Papierfilter reinigen •

Maak het filter schoon door het tegen een vlakke ondergrond te kloppen. Gebruik nooit oplosmiddelen met petroleum, zoals bijv. fotogeen, of perslucht om het filter schoon te maken.

Schoonmaken van schuimplastic filter (LC 247, LC 247S) •

Verwijder skhet schuimplastic filter. Was het filter zorgvuldig in lauw water met zeep. Na het schoon maken moet u het filter zorgvuldig in schoon water uitspoelen. Knijp het filter uit en laat het drogen. NB! Perslucht met te hoge druk kan het schuimplastic beschadigen. Na het schoonmaken moet het filer geolied worden met motorolie. Veeg overtollige olie af door een schone doek tegen het filter aan te drukken.

Olie vervangen BELANGRIJK! Laat de machine afkoelen. Hete olie kan ernstige brandwonden veroorzaken. •

Leeg de brandstoftank.

Schroef het olievuldeksel eraf.

Plaats een geschikt vat om de olie in op te vangen.

Tap de olie af door de motor te kantelen zodat de olie uit de vulbuis loopt. Wanneer de machine is gekanteld, zorg er dan voor dat het luchtfilter zich altijd in de bovenste positie bevindt. Vraag het dichtstbijzijnde benzinestation waar u het teveel aan motorolie kunt laten.

Vul bij met nieuwe motorolie van de juiste kwaliteit. Zie de instructies in de paragraaf "Technische gegevens".

Zie de motorhandleiding voor meer informatie.

Controleer of het tankdeksel en de afdichting onbeschadigd zijn.

Controleer de brandstofleiding.

Nominaal uitgangsvermogen motor, kW (zie 1,8@2900 opmerking 1) Ontstekingssysteem Bougie

Gewicht Machine met lege tanks, kg Lawaai-emissie (zie opm. 2) Geluidsvermogen, gemeten dB(A)

Geluidsvermogen, gegarandeerd LWA dB(A) 96

Geluidsniveau (zie opm. 3) Niveau geluidsdruk bij het oor van de gebruiker,dB(A) Trillingsniveau, a hveq (zie opm. 4) Handvat, m/s2 Maaisysteem Maaihoogte, mm

Inhoud opvangzak, liter

Aandrijving Snelheid, km/h Starten Elektrisch Accu Opm. 1: Het aangegeven nominale vermogen van de motor heeft betrekking op het gemiddelde nettovermogen (bij het opgegeven toerental) van een typische productiemotor voor het betreffende motormodel, gemeten volgens de SAEnorm J1349/ISO 1585. In massa geproduceerde motoren kunnen een afwijkende waarde geven. Het werkelijk geleverde vermogen van de geïnstalleerde motor op de uiteindelijke machine hangt af van de bedrijfssnelheid, de omgevingscondities en andere waarden. Opm. 2: Emissie van geluid naar de omgeving gemeten als geluidsvermogen (LWA) volgens EG-richtlijn 2000/14/EG. Opm. 3: Geluidsdrukniveau volgens ISO 5395. De gerapporteerde gegevens voor het geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1,2 dB (A). Opm. 4: Trillingsniveau volgens ISO 5395. De gerapporteerde gegevens voor het trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 0,2 m/s2. *Gebruik motorolie van kwaliteit SF, SG, SH, SJ of hoger. Zie het viscositeitsoverzicht in de handleiding van de motorfabrikant en selecteer de beste viscositeit op basis van de verwachte buitentemperatuur. 122 – Dutch

Nominaal uitgangsvermogen motor, kW (zie 2,4@2900 opmerking 1) Ontstekingssysteem Bougie

Gewicht Machine met lege tanks, kg Lawaai-emissie (zie opm. 2) Geluidsvermogen, gemeten dB(A)

Geluidsvermogen, gegarandeerd LWA dB(A) 96

Geluidsniveau (zie opm. 3) Niveau geluidsdruk bij het oor van de gebruiker,dB(A) Trillingsniveau, a hveq (zie opm. 4) Handvat, m/s2 Maaisysteem Maaihoogte, mm

Inhoud opvangzak, liter

Aandrijving Snelheid, km/h Starten Elektrisch

15,7WH LI-Ion 10,8V/

15,7WH Opm. 1: Het aangegeven nominale vermogen van de motor heeft betrekking op het gemiddelde nettovermogen (bij het opgegeven toerental) van een typische productiemotor voor het betreffende motormodel, gemeten volgens de SAEnorm J1349/ISO 1585. In massa geproduceerde motoren kunnen een afwijkende waarde geven. Het werkelijk geleverde vermogen van de geïnstalleerde motor op de uiteindelijke machine hangt af van de bedrijfssnelheid, de omgevingscondities en andere waarden. Opm. 2: Opm.1: Emissie van geluid naar de omgeving gemeten als geluidsvermogen (LWA) volgens EG-richtlijn 2000/ 14/EG. Opm. 3: Geluidsdrukniveau volgens ISO 5395. De gerapporteerde gegevens voor het geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1,2 dB (A). Opm. 4: Trillingsniveau volgens ISO 5395:2013. De gerapporteerde gegevens voor het trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 0,2 m/s2. *Gebruik motorolie van kwaliteit SF, SG, SH, SJ of hoger. Zie het viscositeitsoverzicht in de handleiding van de motorfabrikant en selecteer de beste viscositeit op basis van de verwachte buitentemperatuur. Dutch – 123

TECHNISCHE GEGEVENS EG-verklaring van overeenstemming (Alleen geldig voor Europa) Husqvarna AB, SE 561 82 Huskvarna, Zweden, tel: +46 36-145600, verklaart dat de motormaaiers Husqvarna LC 247, LC 247S, LC 247SP, LC25 3S, LC 347V. LC 347V, LC 353V, LC 353VI, met serienummers van 2016 en later (het jaar staat duidelijk op het productplaatje vermeld, gevolgd door het serienummer) voldoen aan de eisen die in de RICHTLIJNEN VAN DE RAAD zijn opgenomen: •

van 17 mei 2006 "betreffende machines" 2006/42/EG.

van 26 februari 2014 ”betreffende elektromagnetische compatibiliteit” 2014/30/EU.

van 8 mei 2000 ”betreffende geluidsemissie door materieel voor gebruik buitenshuis” 2000/14/EG.

Voor informatie betreffende lawaaiemissies, zie hoofdstuk Technische gegevens. De volgende normen zijn van toepassing: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982 (Tenzij anders aangegeven, is dit de meest recente gepubliceerde herziening van de norm waarnaar wordt verwezen.) Aangemelde instantie: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, heeft rapporten opgesteld inzake een beoordeling van de overeenstemming met bijlage VI van Richtlijn 2000/14/EG van de Raad van 8 mei 2000 betreffende "de geluidsemissie door materieel voor gebruik buitenshuis". De certificaten hebben nummer: 01/901/264, 01/901/265, 01/901/281, 01/901/282 Huskvarna, 1 november 2016

Claes Losdal, Manager R/Tuinproducten (erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)
