BRUKSANVISNING TRIO LIVING SMART GEOMETRIC CHICCO

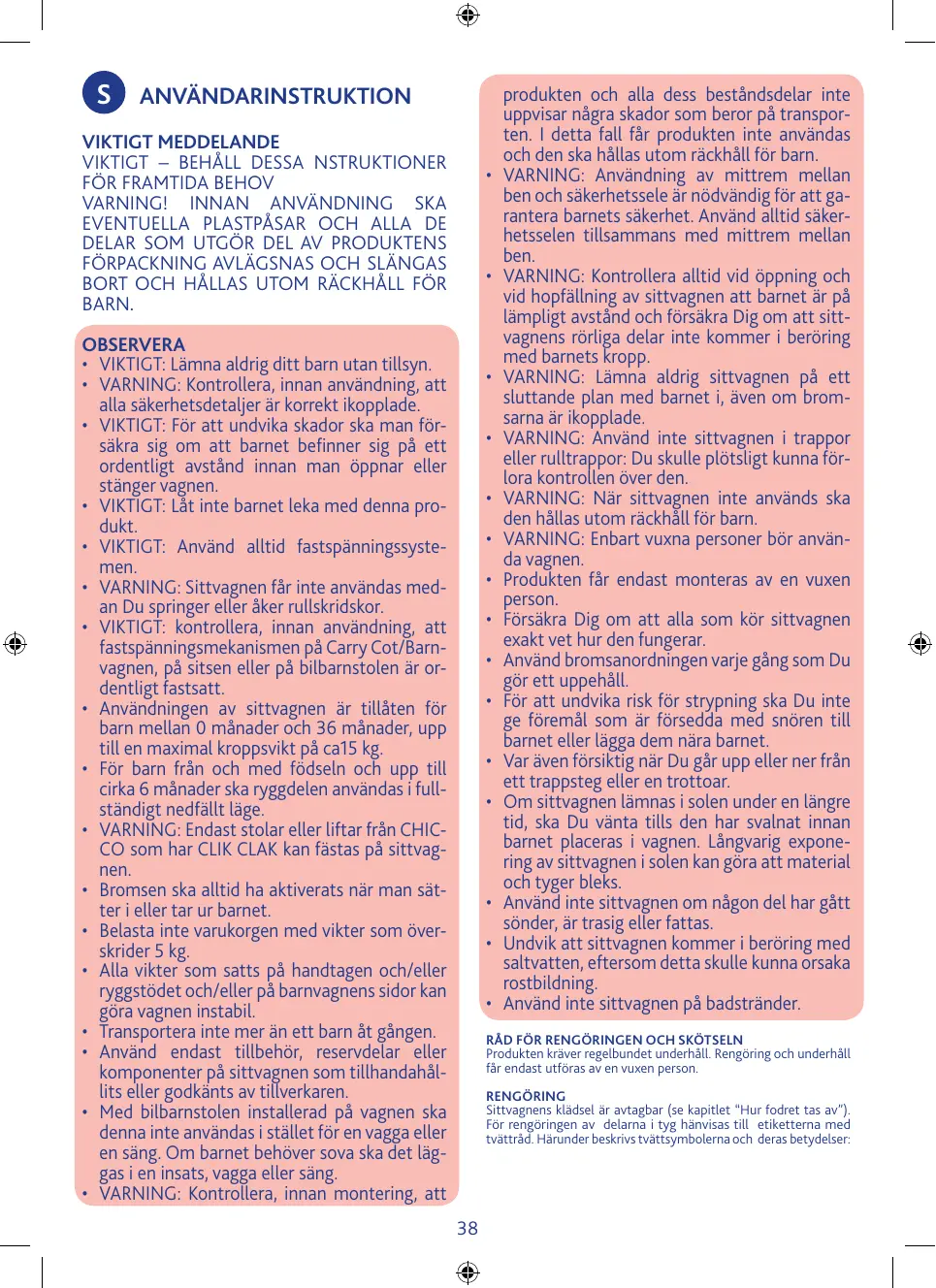

OBSERVERA • VIKTIGT: Lämna aldrig ditt barn utan tillsyn. • VARNING: Kontrollera, innan användning, att alla säkerhetsdetaljer är korrekt ikopplade. • VIKTIGT: För att undvika skador ska man försäkra sig om att barnet befinner sig på ett ordentligt avstånd innan man öppnar eller stänger vagnen. • VIKTIGT: Låt inte barnet leka med denna produkt. • VIKTIGT: Använd alltid fastspänningssystemen. • VARNING: Sittvagnen får inte användas medan Du springer eller åker rullskridskor. • VIKTIGT: kontrollera, innan användning, att fastspänningsmekanismen på Carry Cot/Barnvagnen, på sitsen eller på bilbarnstolen är ordentligt fastsatt. • Användningen av sittvagnen är tillåten för barn mellan 0 månader och 36 månader, upp till en maximal kroppsvikt på ca15 kg. • För barn från och med födseln och upp till cirka 6 månader ska ryggdelen användas i fullständigt nedfällt läge. • VARNING: Endast stolar eller liftar från CHICCO som har CLIK CLAK kan fästas på sittvagnen. • Bromsen ska alltid ha aktiverats när man sätter i eller tar ur barnet. • Belasta inte varukorgen med vikter som överskrider 5 kg. • Alla vikter som satts på handtagen och/eller ryggstödet och/eller på barnvagnens sidor kan göra vagnen instabil. • Transportera inte mer än ett barn åt gången. • Använd endast tillbehör, reservdelar eller komponenter på sittvagnen som tillhandahållits eller godkänts av tillverkaren. • Med bilbarnstolen installerad på vagnen ska denna inte användas i stället för en vagga eller en säng. Om barnet behöver sova ska det läggas i en insats, vagga eller säng. • VARNING: Kontrollera, innan montering, att

produkten och alla dess beståndsdelar inte uppvisar några skador som beror på transporten. I detta fall får produkten inte användas och den ska hållas utom räckhåll för barn. VARNING: Användning av mittrem mellan ben och säkerhetssele är nödvändig för att garantera barnets säkerhet. Använd alltid säkerhetsselen tillsammans med mittrem mellan ben. VARNING: Kontrollera alltid vid öppning och vid hopfällning av sittvagnen att barnet är på lämpligt avstånd och försäkra Dig om att sittvagnens rörliga delar inte kommer i beröring med barnets kropp. VARNING: Lämna aldrig sittvagnen på ett sluttande plan med barnet i, även om bromsarna är ikopplade. VARNING: Använd inte sittvagnen i trappor eller rulltrappor: Du skulle plötsligt kunna förlora kontrollen över den. VARNING: När sittvagnen inte används ska den hållas utom räckhåll för barn. VARNING: Enbart vuxna personer bör använda vagnen. Produkten får endast monteras av en vuxen person. Försäkra Dig om att alla som kör sittvagnen exakt vet hur den fungerar. Använd bromsanordningen varje gång som Du gör ett uppehåll. För att undvika risk för strypning ska Du inte ge föremål som är försedda med snören till barnet eller lägga dem nära barnet. Var även försiktig när Du går upp eller ner från ett trappsteg eller en trottoar. Om sittvagnen lämnas i solen under en längre tid, ska Du vänta tills den har svalnat innan barnet placeras i vagnen. Långvarig exponering av sittvagnen i solen kan göra att material och tyger bleks. Använd inte sittvagnen om någon del har gått sönder, är trasig eller fattas. Undvik att sittvagnen kommer i beröring med saltvatten, eftersom detta skulle kunna orsaka rostbildning. Använd inte sittvagnen på badstränder.

RÅD FÖR RENGÖRINGEN OCH SKÖTSELN Produkten kräver regelbundet underhåll. Rengöring och underhåll får endast utföras av en vuxen person. RENGÖRING Sittvagnens klädsel är avtagbar (se kapitlet “Hur fodret tas av”). För rengöringen av delarna i tyg hänvisas till etiketterna med tvättråd. Härunder beskrivs tvättsymbolerna och deras betydelser:

Tvättas för hand i kallt vatten

30° C VARNING: För barnets säkerhet måste säkerhetsbältet alltid användas. VARNING: för att garantera barnets säkerhet är det oundgängligt att samtidigt använda benskydd och säkerhetsbälte. VARNING: efter att säkerhetsbältena har tagits bort (t.ex. för rengöring) ska man försäkra sig om att de monteras på igen på rätt sätt och med hjälp av förankringspunkterna. Bältena ska regleras på nytt. För att försäkra sig om att bältena är ordentligt fastsatta (på sitsens bakre yta) ska man, när barnet har satts på plats, dra kraftigt i slutänden på bältena.

Använd ej blekmedel Torka inte mekaniskt Får ej strykas

MONTERA SITSEN MITTEMOT MAMMA VARNING: I den här modellen används inte någon säkerhetsbåge. 13. Montera sitsen i bakåtvänd riktning, öppna och sätt i, rikta in med de orangefärgade pilarna (fig. 13A) i motsvarande stift (fig. 13B och C) på vagnens struktur, se fig. 13D. 14. Skjut sitsen neråt tills du hör ett klickljud när den låser sig (fig. 14). VARNING: Kontrollera alltid att ryggstödet monterats rätt före användning av produkten som sittvagn.

Får ej kemtvättas Rengör plastdelarna med jämna mellanrum med hjälp av en fuktad trasa, använd inte lösningsmedel eller rengöringsmedel med slipeffekt.Torka delarna i metall, efter att de eventuellt kommit i kontakt med vatten, för att undvika rostbildning. SKÖTSEL Smörj bara om nödvändigt med torr silikonolja. Kontrollera regelbundet hjulens skick och rengör från damm och sand. Rengör säkert från damm, smuts och sand alla plastdelar som sitter på rör i metall, för att undvika friktion som kan försämra vagnens funktion. Förvara vagnen på torrt ställe.

MONTERA SITSEN VÄND FRAMÅT 15. Montera sitsen i vägriktningens läge, öppna och sätt i, rikta in med de orangefärgade pilarna (fig. 15A) i motsvarande stift (fig. 15B och C) på vagnens struktur, se fig. 15D. 16. Skjut sitsen neråt (fig. 16A) tills du hör ett klickljud när den låser sig (fig. 16B). VARNING: Kontrollera alltid att ryggstödet monterats rätt före användning av produkten som sittvagn.

ÖPPNA VARNING: gör så här, och se upp att det inte finns några barn i närheten. Försäkra dig om att sittvagnens rörliga delar i de här faserna inte kan göra illa barnet. 1. Innan du öppnar vagnen ska båda handgreppen höjas i användningsläge genom tryck på sidoknapparna (fig. 1 A). Se till att handgreppen blir låsta i det högre läget, som fig. 1 B visar. 2. Dra samtidigt i låsen på vagnens handtag för att öppna vagnen (fig 2). 3. Lyft upp vagnen en bit så att det blir lättare att öppna (fig. 3). 4. Tryck neråt på korset med fotspetsen så att vagnen öppnar sig helt och spärras i öppet läge (fig. 4). VARNING: Försäkra dig om att sittvagnens öppna läge är spärrat genom att kontrollera att korset på baksidan faktiskt är låst.

TA UR SITSEN För att ta ur sitsen måste du ta ur klädseln i vagnen. 17. Tryck på den orangefärgade knappen på baksidan av ryggstödet och lyft sitsen (fig. 17). REGLERING AV RYGGSTÖDET 18. Tryck på den grå knappen på vagnens ryggstöd för att reglera lutningen till önskat läge (fig. 18). Då du släpper knappen blir ryggstödet låst i det närmaste läget. För att lyfta ryggstödet är det bara att skjuta det uppåt. VARNING: om barnet sitter i kan det bli svårt att reglera.

MONTERA/TA AV KLÄDSELN För bekvämlighets skull utförs detta med sitsen avtagen från vagnen. 5. Sätt i klädseln genom att först stoppa i den övre delen av textilen (fig. 5A) så att den passas in på baksidan, som fig. 5 B visar. Följ den färgade remsan för att rikta in tyget på plaststrukturen (fig. 5 C). Placera sitsen på underredet och knäpp de båda knapparna i nivå med ringarna, se fig. 5 D, passa sedan in sitsens underdelar och knäpp knapparna (A) och kardborrbandet (B) på sidan av vagnstrukturen, som på fig. 5 E. stick i grenbanden, se fig. 5 F. 6. Stick in D-ringarna i avsedda hål (fig. 6) 7. Stoppa in magremmen i D-ringarna, se fig. 7. 8. VARNING: Grenbandet fästs vid sitsens hållare som är bunden vid strukturen. För rätt och säker användning måste grenbandet passeras genom hålet på klädseln, se fig. 8. För rätt användning av säkerhetsbältena se avsnittet “Säkerhetsbälten”. 9. Fäst klädseln på de två armstöden genom att först föra in de tre flikarna i de avsedda sätena och sedan haka fast de två metallknapparna på insidan av armstöden (fig. 9).

REGLERING AV FOTSTÖDET 19. Tryck på de båda knapparna på insidan av fotstödets led (fig. 19) för att ställa in fotstödet i önskat läge. AVTAGBAR SÄKERHETSBÅGE 20. För att dra av skyddsbågen trycker du på de två knapparna under armstöden (fig. 20) och drar mot dig. Öppna ena sidan av bågen för att lättare sätta i barnet i vagnen. VARNING: Spänn alltid fast barnet i säkerhetsremmarna. Bågen är INTE en fastspänningsanordning för barnet. VARNING: Använd aldrig bågen för att lyfta vagnen med barnet i. GREPPVÄNLIGT HANDTAG REGLERBART MED DUBBEL VRIDNING 21. Om du trycker på knappen på handgreppet kan du vrida det i önskat läge, anpassa till höjden och ett bekvämare läge för användaren (fig. 21). Handgreppet kan ställas in i 8 olika lägen. 22. VARNING: Under användning ska handgreppet inte vara inställt i sänkt läge (fig. 22 A). Handgreppen ska vid användning vara i högt läge, som fig. 22 B visar.

SÄKERHETSBÄLTEN Vagnen är försedd med ett fempunktsbälte, ett fastspänningssystem med fem förankringspunkter som består av två axelremmar, en rem kring kroppen och ett benskydd med bälteslås. VARNING: Då vagnen används för barn från födelsen till cirka 6 månaders ålder måste axelremmarna användas. 10. Stick in säkerhetslåsen genom öppningarna i tyget (fig. 10 A) och kontrollera att axelremmarna sitter i rätt höjd för barnet: reglera annars höjden (fig. 10 B). 11. När barnet satts i sticker du i de 2 gafflarna i bälteslåset och reglerar med bälteslåsen bredden kring kroppen, om så behövs (fig. 11). 12. För att haka loss remmen kring barnets kropp trycker du samtidigt på de två gafflarna på sidorna (fig. 12). För extra säkerhet är sittvagnen försedd med “D” –formade ringar för fastsättning av en extra säkerhetssele som är i överensstämmelse med BS 6684-standarden. Ringarna sitter inuti vagnens sits på höger och vänster sida, som på bild 7.

PARKERINGSBROMS Parkeringsbromsen bromsar båda bakhjulen. För att förenkla användningen av vagnen har ett bromssystem satts in, STOP & GO, som indikeras med färgade etiketter på de bakre bromsspakarna. 23. Tryck ner den högra spaken för att bromsa vagnen (fig. 23). En röd etikett med texten STOP visas automatiskt och den motsatta spaken går upp. 24. För att ta bort bromsen på vagnen trycker du neråt på den vänstra spaken (fig. 24). En röd etikett med texten GO visas automatiskt och den motsatta spaken går upp. VARNING: Använd alltid bromsen när du stannar vagnen. Lämna aldrig vagnen i sluttande plan när barnet sitter i, även om du tryckt ner bromsen. VARNING: efter att ha aktiverat bromsspaken, kontrollera att bromsarna på båda de bakre hjulparen kopplats in.

SVÄNGHJUL Vagnens framhjul är svängande/fasta. Du bör använda de fasta hjulen när du går på särskilt svår mark. Svänghjulen däremot rekommenderas för att öka vagnens styrbarhet på normal väg. 25. För att hjulen ska svänga skjuts den främre spaken neråt med foten, som på fig. 25. För att låsa framhjulen höjs spaken med foten. Oberoende hur hjulet står, låser detta sig i rakt läge. VARNING: Båda hjulen ska alltid låsas eller frigöras samtidigt.

37. Stick in axelskydden på axelremmarna, se fig. 37. 38. Stick in grenbandet i motsvarande öppning (fig. 38A) och låset över magen i sidhålen (fig. 38B). VARNING: Reglera bredden, om så behövs, på bältlåsen. VARNING: För barnets säkerhet måste säkerhetsbältet alltid användas. VÄNDBAR SUFFLETT 39. sitsen är försedd med två inkopplingsanordningar på underredets sidor med vilka suffletten kan fästas. Fäst suffletten genom att sätta i haken i kopplingarna, se fig. 39. När suffletten är fäst vid sitsen följer suffletten sitsen i både framåtvänt och bakåtvänt läge utan att behöva vändas varje gång. 40. För att öppna suffletten skjuter du den främre bågen framåt och låser med de två fällkilarna på sidorna, som fig. 40 visar. 41. Suffletten är utrustad med ett utdragbart nät som skyddar barnet mot ett alltför kraftigt ljus. 42. Ta bort det bakre stycket och omvandla suffletten till solskydd genom att öppna blixtlåsen på sidorna (fig. 42). 43. För att ta av suffletten räcker det att dra den uppåt i närheten av fästena och låta spännena löpa uppåt (fig. 43). VARNING: Suffletten ska fästas på båda sidor av vagnen. Kontrollera att den är ordentligt fastlåst.

HOPFÄLLNING AV VAGNEN VARNING: gör så här, och se upp att det inte finns några barn i närheten. Försäkra dig om att sittvagnens rörliga delar i de här faserna inte kan göra illa barnet. Sittvagnen kan fällas ihop både när den är vänd i riktning mot vägen och mot mamman. Instruktionerna som ska följas är samma för båda lägen. För att den hopfällda vagnen ska ta mindre plats bör du fälla ihop den med sitsen monterad framåt. 26. Höj fällkilarna på sidorna och fäll in solskyddet (fig. 26). 27. Dra de båda låsen på armstöden uppåt; håll dem utdragna, lossa det bakre korset och skjut försiktigt uppåt med foten (fig. 27). 28. Håll i handtaget för infällning och dra uppåt tills vagnen är helt stängd och låst (fig. 28). 29. För att den hopfällda vagnen ska ta mindre plats ska ryggstödet fällas ner helt (fig. 29A – framåtvänd i vägens riktning, fig. 29B – bakåtvänd mot den som drar vagnen). 30. Fäll sedan fram handgreppen (fig. 30). Vagnen kan stå upp när den är hopfälld och låst. VARNING: För att fälla ihop vagnen måste alltid det löstagbara handtaget tas bort (om sådant finns).

REGNSKYDD Vagnen kan vara utrustad med ett regnskydd. 44. Fäst regnskyddet genom att haka fast knapparna i öppningarna som sitter på sidan av suffletten på det sätt som visas i figur 44. Efter avslutad användning ska man låta skyddet torka (om det har blivit blött) innan man viker ihop det och stoppar tillbaka det. Regnskyddet kan användas i båda lägena, både när vagnen är vänd mot mamman och mot gatan. VIKTIGT: Använd endast det medföljande regnskyddet VIKTIGT: Regnskyddet får inte användas på vagnen utan suffletten eller solskyddet, då det skulle kunna leda till risk för att barnet kvävs. Om regnskyddet har monterats på vagnen ska den inte lämnas i solen med barnet i eftersom risk för överhettning finns.

HUR FODRET TAS AV Vagnen hålls stängd med säkerhetsbältet öppet: 31. Lossa tryckknappen A och kardborrbandet B på indikerade punkter på fig. 31. 32. Lyft fotstödet, lossa knapparna på sitsen och dra av fodret försiktigt där säkerhetsbältet passerar (fig. 32A); dra av fodret från ryggstödet genom att dra det uppåt efter att ha lossat kardborrbanden på sidorna (fig. 32B). ANVÄNDNING AV STOL OCH LIFT Chicco sittvagnar, som är försedda med systemet CLIK CLAK på armstöden, kan fästa en lift och/eller stol på vagnens ram utan att extra anordningar behövs. Se särskilda anvisningar för fastsättning och borttagning av lift eller stol. 33. Innan bilbarnstolen eller liggkorgen hakas fast ska man helt och hållet ta bort klädseln på armstöden genom att lossa de första två metallknapparna som sitter på insidan av armstöden och sedan dra ur de 3 spontarna från deras säten (fig. 33 A och B). VARNING: Endast stolar eller liftar från CHICCO som har CLIK CLAK kan fästas på sittvagnen. Innan sittvagnen används i kombination med lift eller stol, kontrollera alltid att fästsystemet låsts korrekt. ANVÄND BARA TILLBEHÖR SOM ÄR UTRUSTADE MED CLIK CLAK. 34. VARNING: En felaktig fastsättning av tillbehöret på ramen kan medföra felfunktion av fästsystemet och göra losstagningen omöjlig. I så fall kan man lossa hakarna manuellt med hjälp av en skruvmejsel på spakarna under armstöden som är åtkomliga genom öppningen (fig. 34).

FOTSÄCK 45. För att sätta på fotsäcken ska man knäppa tryckknappen som sitter på den bakre delen av fotsäcken, på den nedre delen av sitsens fotsäck (fig. 45). Fotsäcken kan användas på två sätt (punkt 46 och 47). 46. Dra den övre delen av fotsäcken under frambågsskyddet och fäst den i det översta läget genom att föra in knapparna i öppningarna som sitter på sidorna om sitsen (fig. 46). 47. Fotsäcken kan vändas över frambågsskyddet och fästas med öppningarna på det sätt som visas i figur 47.

TILLBEHÖR VARNING: De tillbehör som beskrivs nedan kanske inte finns på vissa versioner av produkten. Läs noga instruktionerna för tillbehören till den version du köpt.

VÄSKA På vissa modeller finns en bekväm väska som innehåller en skötmadrass. 49. Sätt fast väskan på det sätt som visas i figur 49. 50. Väskan kan användas på två olika sätt. Sätt nr. 1 (medelstor storlek): haka fast axelväskans spännen i ringarna som sitter på sidorna, på det sätt som indikeras i figur 50A, och vik ihop leddelen. Sätt nr. 2 (stor storlek): Haka fast axelväskans spännen i ringarna som sitter i änden på det sätt som indikeras i figur 50B. VIKTIGT: lasta inte väskan så att vikten överskrider 2 kg. VIKTIGT: om den ovan återgivna vikten, då väskan är hängd på handtagen, överskrids kan vagnens stabilitet påverkas negativt och den kan välta.

FÖRVARINGSKORG Vagnen har en praktisk varukorg för förvaring av föremål du kan behöva. 48. Montera korgen på vagnen genom att haka karbinhakarna A på korgen i de två krokarna framtill på vagnen och fäst de 4 ringarna i krokar B (fig. 48). VARNING: Lasta inte varukorgen med mer än 5 kg vikt. Töm den innan vagnen fälls ihop.

LÖSTAGBART HANDTAG 35. För att fästa handtaget trycks de båda mittspakarna samtidigt inåt (se fig. 35A). Fäst det genom att rikta in stift A och B med motsvarande hål (fig. 35B) tills du hör ett klickljud. 36. För att ta av handtaget trycks de båda mittspakarna samtidigt in (fig. 36 A). Lossa sedan handtaget genom att dra det uppåt (fig. 36 B). VARNING: Kontrollera alltid att handtaget monterats rätt före användning av produkten med infogat handtag. VARNING: För att fälla ihop vagnen måste alltid det löstagbara handtaget tas bort. VARNING: Använd aldrig handtaget för att lyfta vagnen med barnet i.

Viktig anmärkning: bilderna och instruktionerna i den här manualen hänför sig till en viss produktversion; vissa komponenter och funktioner som beskrivs här kan variera beroende på den version du köpt.

KOMFORTUTRUSTNING Komfortutrustningen består av 2 axelskydd och ett band för skydd av buken. Bukskyddet rekommenderas speciellt att användas för det mindre barnet som sitter vänd mot mamma.
