BRUKSANVISNING CCT685/1W CANDY

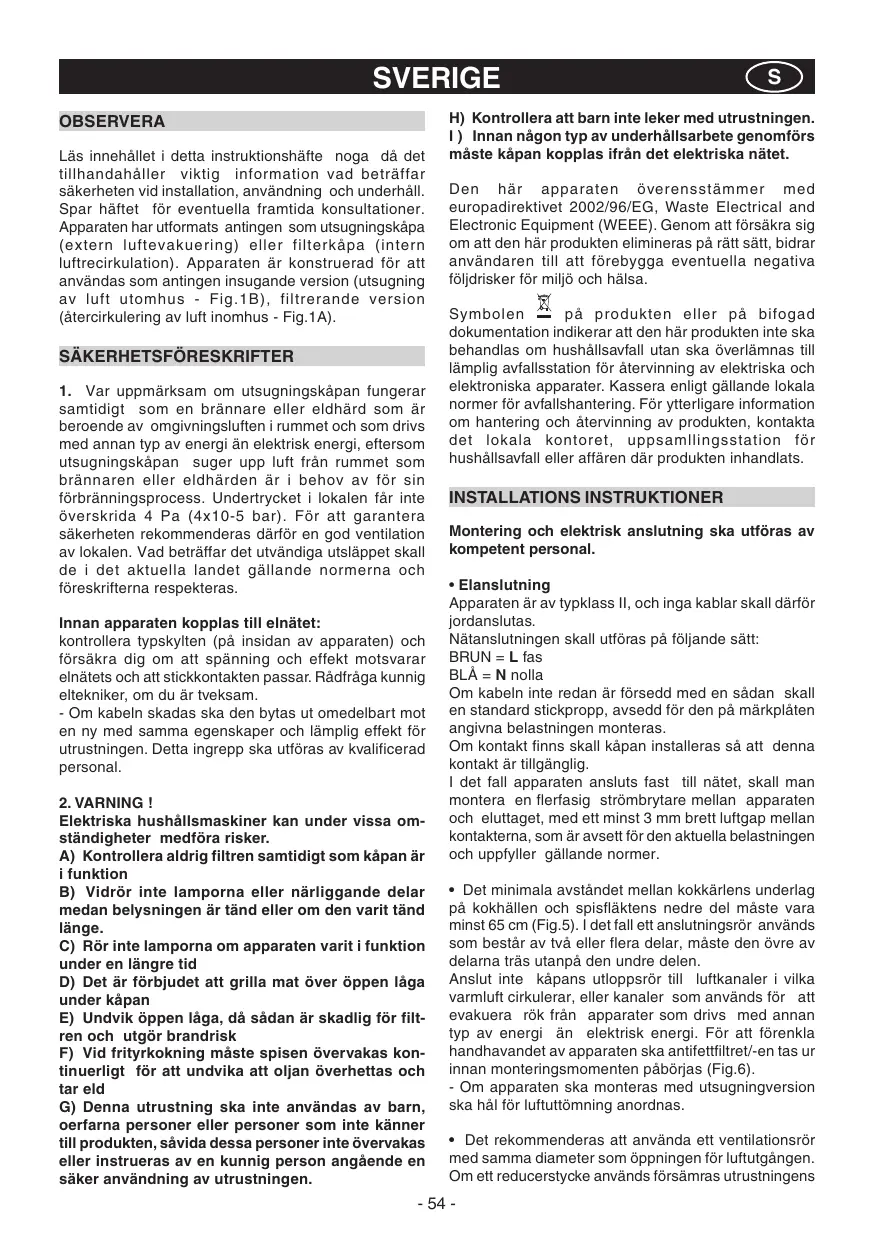

SVERIGE OBSERVERA Läs innehållet i detta instruktionshäfte noga då det tillhandahåller viktig information vad beträffar säkerheten vid installation, användning och underhåll. Spar häftet för eventuella framtida konsultationer. Apparaten har utformats antingen som utsugningskåpa (extern luftevakuering) eller filterkåpa (intern luftrecirkulation). Apparaten är konstruerad för att användas som antingen insugande version (utsugning av luft utomhus - Fig.1B), filtrerande version (återcirkulering av luft inomhus - Fig.1A).

SÄKERHETSFÖRESKRIFTER

1. Var uppmärksam om utsugningskåpan fungerar

samtidigt som en brännare eller eldhärd som är beroende av omgivningsluften i rummet och som drivs med annan typ av energi än elektrisk energi, eftersom utsugningskåpan suger upp luft från rummet som brännaren eller eldhärden är i behov av för sin förbränningsprocess. Undertrycket i lokalen får inte överskrida 4 Pa (4x10-5 bar). För att garantera säkerheten rekommenderas därför en god ventilation av lokalen. Vad beträffar det utvändiga utsläppet skall de i det aktuella landet gällande normerna och föreskrifterna respekteras. Innan apparaten kopplas till elnätet: kontrollera typskylten (på insidan av apparaten) och försäkra dig om att spänning och effekt motsvarar elnätets och att stickkontakten passar. Rådfråga kunnig eltekniker, om du är tveksam. - Om kabeln skadas ska den bytas ut omedelbart mot en ny med samma egenskaper och lämplig effekt för utrustningen. Detta ingrepp ska utföras av kvalificerad personal.

Elektriska hushållsmaskiner kan under vissa omständigheter medföra risker. A) Kontrollera aldrig filtren samtidigt som kåpan är i funktion B) Vidrör inte lamporna eller närliggande delar medan belysningen är tänd eller om den varit tänd länge. C) Rör inte lamporna om apparaten varit i funktion under en längre tid D) Det är förbjudet att grilla mat över öppen låga under kåpan E) Undvik öppen låga, då sådan är skadlig för filtren och utgör brandrisk F) Vid frityrkokning måste spisen övervakas kontinuerligt för att undvika att oljan överhettas och tar eld G) Denna utrustning ska inte användas av barn, oerfarna personer eller personer som inte känner till produkten, såvida dessa personer inte övervakas eller instrueras av en kunnig person angående en säker användning av utrustningen.

H) Kontrollera att barn inte leker med utrustningen. I ) Innan någon typ av underhållsarbete genomförs måste kåpan kopplas ifrån det elektriska nätet. Den här apparaten överensstämmer med europadirektivet 2002/96/EG, Waste Electrical and Electronic Equipment (WEEE). Genom att försäkra sig om att den här produkten elimineras på rätt sätt, bidrar användaren till att förebygga eventuella negativa följdrisker för miljö och hälsa. på produkten eller på bifogad Symbolen dokumentation indikerar att den här produkten inte ska behandlas om hushållsavfall utan ska överlämnas till lämplig avfallsstation för återvinning av elektriska och elektroniska apparater. Kassera enligt gällande lokala normer för avfallshantering. För ytterligare information om hantering och återvinning av produkten, kontakta det lokala kontoret, uppsamllingsstation för hushållsavfall eller affären där produkten inhandlats. INSTALLATIONS INSTRUKTIONER Montering och elektrisk anslutning ska utföras av kompetent personal.

• Elanslutning Apparaten är av typklass II, och inga kablar skall därför jordanslutas. Nätanslutningen skall utföras på följande sätt: BRUN = L fas BLÅ = N nolla Om kabeln inte redan är försedd med en sådan skall en standard stickpropp, avsedd för den på märkplåten angivna belastningen monteras. Om kontakt finns skall kåpan installeras så att denna kontakt är tillgänglig. I det fall apparaten ansluts fast till nätet, skall man montera en flerfasig strömbrytare mellan apparaten och eluttaget, med ett minst 3 mm brett luftgap mellan kontakterna, som är avsett för den aktuella belastningen och uppfyller gällande normer.
• Det minimala avståndet mellan kokkärlens underlag på kokhällen och spisfläktens nedre del måste vara minst 65 cm (Fig.5). I det fall ett anslutningsrör används som består av två eller flera delar, måste den övre av delarna träs utanpå den undre delen. Anslut inte kåpans utloppsrör till luftkanaler i vilka varmluft cirkulerar, eller kanaler som används för att evakuera rök från apparater som drivs med annan typ av energi än elektrisk energi. För att förenkla handhavandet av apparaten ska antifettfiltret/-en tas ur innan monteringsmomenten påbörjas (Fig.6). - Om apparaten ska monteras med utsugningversion ska hål för luftuttömning anordnas.
• Det rekommenderas att använda ett ventilationsrör med samma diameter som öppningen för luftutgången. Om ett reducerstycke används försämras utrustningens

kapacitet och bullernivån ökas.

• FASTSÄTTNING PÅ VÄGGEN Borra hålen A och ta hänsyn till de angivna måtten (Fig. 2). Fäst apparaten på väggen och se till att den är i horisontell linje med de övriga köksskåpen. För de olika monteringarna ska skruvar och expansionspluggar som är lämpliga för väggen användas (t.ex. armerad betong, gips o.s.v.). Om skruvar och expansionspluggar medlevereras med produkten ska du försäkra dig om att de är lämpliga för den typ av vägg där spiskåpan ska fästas.
• FASTSÄTTNING AV SKORSTENSFÖRLÄNGNING - INSUGANDE VERSION Montera elmatningen innanför skorstensförlängningen. Om din utrustning ska installeras som insugande version, ska ett hål göras för att leda ut luften. Reglera bredden för överdelens fästen (Fig.3). Fäst sedan fästet i taket med skruvarna A (Fig.3) så att det är i linje med din spiskåpa och ta hänsyn till avståndet till taket som anges i Fig.2. Anslut flänsen C med ett anslutningsrör till hålet för utsugning av luft (Fig.4). Skjut in överdelen inuti underdelen och den skall monteras över själva spisen. Dra upp överdelen till fästet och fäst den med skruvarna B (Fig.3). Ta bort kolfiltren som redan sitter på utrustningen genom att vrida dem moturs 90° (Fig. 7).
• FILTRERANDE VERSION Installera spiskåpan och skorstensförlängningens överoch underdel enligt avsnittet angående montering av spiskåpan för insugande version. Kolfiltren sitter redan på utrustningen.

ANVÄNDNING OCH UNDERHÅLL

• Det rekommenderas att starta utrustningen innan någon typ av livsmedel tillagas. Vi rekommenderar att du låter apparaten gå i 15 minuter efter att matlagningen avslutats, så att matoset helt sugs ut. Kåpan ska underhållas regelbundet och på ett korrekt sätt för att fungera på bästa sätt. Detta gäller i synnerhet avfettningsfiltret och filtret med aktivt kol.
• Avfettningsfiltret har till uppgift att stoppa fettpartiklarna som finns i luften. Detta filter sätts igen efter en viss tid, beroende på hur mycket utrustningen används. - För att förhindra eventuell brand ska avfettningsfiltren rengöras max. varannan månad. Avfettningsfiltren kan rengöras i diskmaskinen. - En viss färgförändring kan synas efter några rengöringar. Detta är inget skäl till reklamation för eventuellt byte. Vid försummelse av anvisningarna för byte och rengöring av avfettningsfiltren finns det risk för att dessa antänds.
• Filtren med aktivt kol används för att rengöra luften som återförs i rummet. Dessa filter kan inte rengöras eller regenereras och måste bytas ut max. vart fjärde månad. Mättnaden av det aktiva kolet beror på hur länge utrustningen används, typen av kök och hur ofta som avfettningsfiltret rengörs.

• Rengöra kåpan regelbundet både på insidan och utsidan med en trasa fuktad med denaturerad sprit eller milt flytande rengöringsmedel som inte slipar.
• Belysningen är avsedd att endast vara tänd under tillagningen och inte för att lysa upp rummet i allmänhet under en längre tid. Om belysningen är tänd under en längre tid förkortas lampornas livslängd betydligt. MANÖVERFUNKTIONER: (Fig.8) LYSANDE_ beskrivs symbolerna här nedan: A = knapp för BELYSNING B = knapp OFF C = knapp FÖRSTA HASTIGHET D = knapp ANDRA HASTIGHET E = knapp TREDJE HASTIGHET F = TIMER FÖR AUTOMATISK AVSTÄNGNING EFTER 15 minuter.
• Tryck på knapp F i 2 sekunder (när fläkten är avstängd) för att sätta igång funktionen ”clean air”. Genom denna funktion sätts fläktmotorn igång i 10 minuter varje timme på hastighet ett. Omedelbart efter att ha aktiverat denna funktion, sätts motorn igång på hastighet ett under 10 minuter, medan knapp F och knapp C samtidigt blinkar. Därefter släcks motorn och lysdiod F förblir tänd med fast ljus ända tills motorn efter ytterligare 50 minuter startar igen på hastiget ett och lysdioderna F och C börjar blinka igen i 10 minuter osv. Genom att trycka på vilken som helst av knapparna, förutom belysningsknappen, återgår fläkten omedelbart till normal funktion (t.ex. om jag trycker på knapp D så sätts ”clean air” ur funktion och motorn går genast på hastighet två; genom att trycka på knapp B sätts den ur funktion).
• Orena fettfilter/aktivt kolfilter: - När knappen A blinkar med ett intervall på 2 sek ska fettfiltren rengöras. - När knappen A blinkar med ett intervall på 0,5 sek ska kolfiltren bytas ut. När det rena filtret har satts tillbaka, ska det elektroniska minnet nollställas genom att trycka på knapp A i cirka 5 sek tills varningslampan slutar att blinka. ‘MANÖVERFUNKTIONER:( Fig .9) MEKANISKA beskrivs symbolerna här nedan: A = knapp för BELYSNING B = knapp OFF C = knapp FÖRSTA HASTIGHET D = knapp ANDRA HASTIGHET E = knapp TREDJE HASTIGHET G = kontrollampa MOTORN I FUNKTION KOMMANDOKNAPPAR: (Fig. 10) slider: A = Knapp till belysningen A1 = Avstängningsknapp A2 = Startknapp C = Kontroll av hastigheten C1 = Avstängningsknapp C2 = Knapp för hastighet 1 C3 = Knapp för hastighet 2 C4 = Knapp för hastighet 3

• Byta halogenlampor (Fig. 11). För att byta halogenlamporna B, bänd upp glaset C i springorna. Byt ut mot lampor av samma typ. OBS! Ta inte i lampan med bara händer.
• Byta glödlampor (Fig. 12). För att byta glödlampan, ta bor t fettfiltren enligt beskrivningen (fig. 6) och ta bort lampan. Byt mot lampa av samma typ (Fig. 12).

Innan du kontaktar den tekniska kundtjänsten: Vid felfunktion på produkten rekommenderas att: - Kontrollera att stickkontakten är ordentligt isatt i uttaget. Om orsaken till felfunktion inte kan finnas. Stäng av utrustningen, mixtra inte med den och ring Kundtjänst. PRODUKTENS SERIENUMMER. Var finns den? Det är viktigt att du uppger produktens förkortning och serienummer (16 tecken som börjar med siffran 3) som anges på garantibeviset eller på märketiketten som sitter inuti utrustningen. På detta sätt kan onödiga resekostnader för teknikern undvikas. TILLVERKAREN FRÅNSÄGER SIG ALLT ANSVAR FÖR EVENTUELLA SKADOR SOM ORSAKTS P.G.A.
