BRUKSANVISNING OFFICECONNECT 3CRWE454G75 3COM

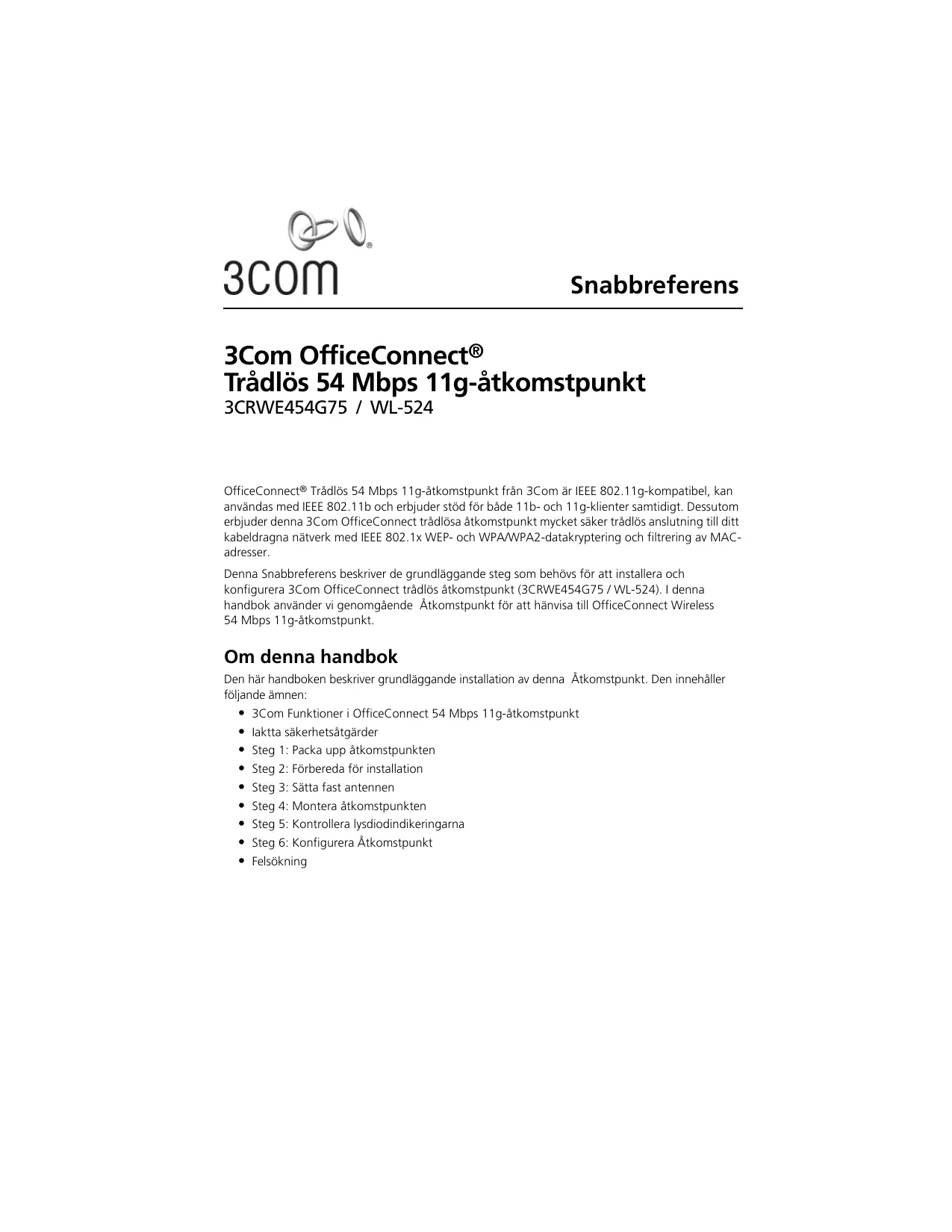

OfficeConnect® Trådlös 54 Mbps 11g-åtkomstpunkt från 3Com är IEEE 802.11g-kompatibel, kan användas med IEEE 802.11b och erbjuder stöd för både 11b- och 11g-klienter samtidigt. Dessutom erbjuder denna 3Com OfficeConnect trådlösa åtkomstpunkt mycket säker trådlös anslutning till ditt kabeldragna nätverk med IEEE 802.1x WEP- och WPA/WPA2-datakryptering och filtrering av MACadresser. Denna Snabbreferens beskriver de grundläggande steg som behövs för att installera och konfigurera 3Com OfficeConnect trådlös åtkomstpunkt (3CRWE454G75 / WL-524). I denna handbok använder vi genomgående Åtkomstpunkt för att hänvisa till OfficeConnect Wireless 54 Mbps 11g-åtkomstpunkt. Om denna handbok Den här handboken beskriver grundläggande installation av denna Åtkomstpunkt. Den innehåller följande ämnen:

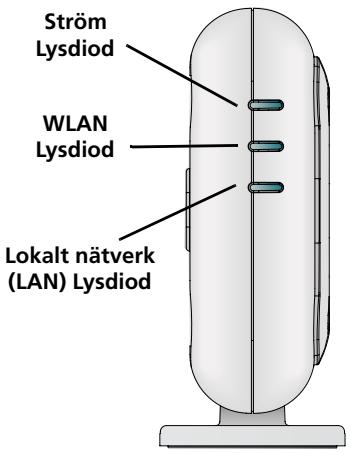

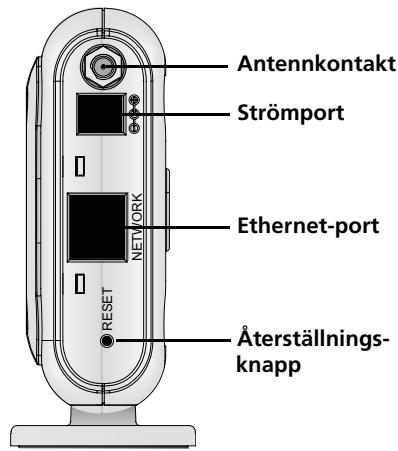

3Com Funktioner i OfficeConnect 54 Mbps 11g-åtkomstpunkt Iaktta säkerhetsåtgärder Steg 1: Packa upp åtkomstpunkten Steg 2: Förbereda för installation Steg 3: Sätta fast antennen Steg 4: Montera åtkomstpunkten Steg 5: Kontrollera lysdiodindikeringarna Steg 6: Konfigurera Åtkomstpunkt Felsökning Funktioner i OfficeConnect 54 Mbps 11g-åtkomstpunkt Ström Lysdiod Antennkontakt Strömport NETWORK WLAN Lysdiod RESET Lokalt nätverk (LAN) Lysdiod Ethernet-port Återställningsknapp Funktion Beskrivning Strömport Strömporten ansluts till den externa strömförsörjningsenheten. Använd endast den externa strömförsörjningsenhet som ingår i detta paket för att driva denna Åtkomstpunkt. Ethernet-port Ethernet-porten tillhandahåller en 10/100BASE-TX Ethernet-anslutning till en 3Com-switch för trådlöst LAN. Använd passande RJ45-kabel när du ansluter din Åtkomstpunkt till en dator eller annan utrustning som har en Ethernetport (såsom ett nav eller en switch). Den här porten har en automatisk MDI/ MDIX-funktion som ger dig möjlighet att använda antingen en kabel som går rakt igenom eller en överkorsningskabel. Lysdioder Lysdioderna indikerar ström- och nätverksaktivitet. Se “Kontrollera lysdiodindikeringarna" på sidan 41 för information. Antennkontakt Det finns en RSMA-antennkontakt med vilken du kan ansluta en antenn som används i 2,4 GHz-bandet. Återställningsknapp Tryck på återställningsknappen för att starta om Åtkomstpunkt. För att återställa enheten till fabriksinställning ska du stänga av enheten, hålla återställningsknappen nedtryckt och sätta på enheten igen. Håll återställningsknappen nedtryckt i 15 sekunder. Sätt på strömmen igen så är AP fabriksinställd igen. Iaktta säkerhetsåtgärder Den här utrustningen måste installeras i enlighet med lokala och nationella byggnadskoder, reglerande begränsningar och de amerikanska FCC-reglerna. Med tanke på säkerheten för människor och utrustning, skall endast yrkeskunnig nätverkspersonal installera denna Åtkomstpunkt. VARNING: I syfte att följa FCC:s exponeringsgränser för radiofrekvens (RF) måste ett minimalt avstånd mellan kropp och antenn på 20 cm upprätthållas när denna Åtkomstpunkt är i drift.

VARNING: I syfte att undvika möjlig personskada eller skada på utrustningen måste du använda strömförsörjningsutrustning som är säkerhetscertifierad i enlighet med UL-, CSA-, IECoch/eller andra gällande nationella eller internationella säkerhetskrav för landet där utrustningen används. Alla hänvisningar till strömförsörjning i det här dokumentet avser utrustning som uppfyller dessa krav.

1. Packa upp åtkomstpunkten

Försäkra dig om att du har följande artiklar som inkluderas med denna Åtkomstpunkt:

En OfficeConnect Wireless 54 Mbps 11g- Åtkomstpunkt En 3Com-strömadapter för användning med denna Åtkomstpunkt En vagga för lodrätt montering på bordsytan Hårdvara för väggmontering: inkluderar två gängade skruvar En CD-ROM som innehåller programvaran för Setup Wizard (installationsguiden) och ytterligare en kopia av den här snabbreferensen

2. Förbereda för installation

Innan du installerar denna Åtkomstpunkt på en plats som är svår att nå är det tillrådligt att ansluta strömmen och kontrollera Ethernet-kablarna och lysdioderna. Dessutom ska du iaktta följande innan du monterar eller ansluter denna Åtkomstpunkt: Installationsobjekt Beskrivning Nav eller switch Innan du ansluter ditt trådlösa nätverk till det kabeldragna nätverket behöver du ha ytterligare ett nav eller ytterligare en switch som är ansluten till Ethernet-porten på denna Åtkomstpunkt. Kablage Innan du installerar denna Åtkomstpunkt ska du försäkra dig om att standard-Ethernet-kabeln är installerad på platsen. Strömkrav Ström kan bara tillhandahållas med den 3Com-strömadapter som medföljer denna Åtkomstpunkt. Se till att strömuttaget är lätt att nå. Strömkontakten är det enda sättet att frånkoppla denna Åtkomstpunkt från strömmen. MAC-adress Innan du installerar denna Åtkomstpunkt på en plats som är svår att nå ska du skriva ner MAC-adressen för denna Åtkomstpunkt på ett säkert ställe. MAC-adressen finns på baksidan av denna Åtkomstpunkt.

3. Sätta fast antennen

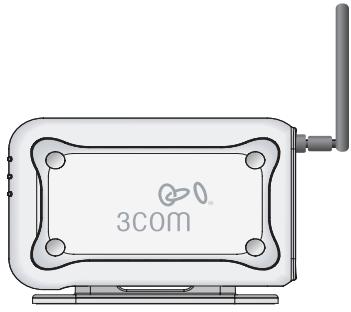

Packa försiktigt upp den standard avtagbara antenn som medföljde din Åtkomstpunkt. Skruva fast antennen på antennkontakten på denna Åtkomstpunkt och dra åt för hand. När du har startat nätverket kan du behöva justera antennen för att finjustera täckningen i ditt område. För bästa resultat ska du justera antennen så att den är vinkelrätt mot golvet och innertaket. VAR FÖRSIKTIG: Hantera inte antennspetsarna, speciellt inte efter det att de anslutits till denna Åtkomstpunkt. Detta kan leda till elektrostatisk urladdning vilket kan skada utrustningen.

4. Montera åtkomstpunkten

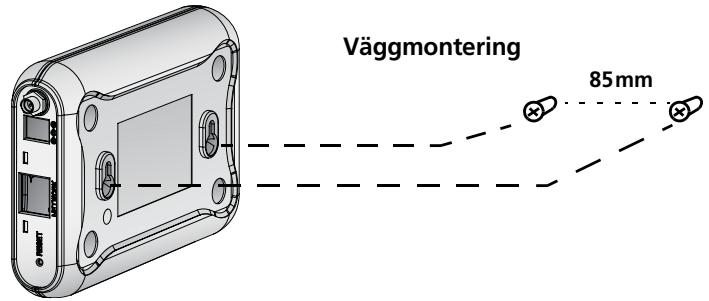

Väggmontering 85mm Montering på bordsskiva (horisontell) Montering på bordsskiva (vertikal)

VAR FÖRSIKTIG: Denna Åtkomstpunkt är endast avsedd för inomhusbruk. Du ska inte installera denna Åtkomstpunkt utomhus om du inte installerar den i ett lämpligt skyddat område utomhus. Väggmontering Montera denna Åtkomstpunkt på en vägg: 1 Identifiera en plats på väggen utan hinder. 2 Skruva in två monteringsskruvar i väggen med ett avstånd på 85 mm. 3 Anslut Ethernet-kabeln och strömkabeln till portarna på sidan av denna Åtkomstpunkt. 4 Rikta in hålen på baksidan av denna Åtkomstpunkt med skruvarna och häng denna Åtkomstpunkt på skruvarna. Montering på bordsskiva Installera denna Åtkomstpunkt på en plan yta så som ett bord eller skrivbord: VAR FÖRSIKTIG: Du ska inte placera denna Åtkomstpunkt på någon typ av metallyta. Välj en plats utan hinder och som ger god mottagning. 1 Om du vill montera denna Åtkomstpunkt vertikalt ska du sätta fast vaggan på undersidan av denna Åtkomstpunkt. Använd inte vaggan om du vill montera denna Åtkomstpunkt horisontellt. 2 Placera denna Åtkomstpunkt på bordet eller annan plan yta. 3 Anslut Ethernet-kabeln och strömkabeln till portarna på sidan av denna Åtkomstpunkt.

När denna Åtkomstpunkt är ansluten till ström indikerar lysdioderna aktivitet enligt beskrivningen i följande tabell. En lysdiod som är tänd hela tiden indikerar anslutning, en lysdiod som blinkar indikerar aktivitet. Lysdiod Färg Indikerar Ström Grön Denna Åtkomstpunkt är påslagen och fungerar normalt.

Denna Åtkomstpunkt mottar ingen ström eller så finns det ett fel i strömförsörjningen. Grön Om lysdioden är på indikerar det att den trådlösa nätverksanslutningen är aktiverad. Om lysdioden blinkar är länken OK och data överförs eller tas emot.

Det finns ingen trådlös länk. Grön Om lysdioden är på, fungerar Ethernetlänken mellan porten och nästa del av nätverksanslutningen. Om lysdioden blinkar är länken OK och data överförs eller tas emot.

Det finns ingen Ethernet-länk. Ström WLAN LAN WLAN Lokalt nätverk (LAN)

6. Konfigurera Åtkomstpunkt

Den CD som levereras med din Åtkomstpunkt innefattar programvara som hjälper dig att installera och administrera denna . Utför följande steg för att konfigurera din Åtkomstpunkt för första gången: 1 Sätt i 3Com CD:n för din Åtkomstpunkt i datorns CD-ROM-enhet. Innan du kan installera denna Åtkomstpunkt måste datorn finnas i ditt kabeldragna nätverk. 2 När skärmen Installation av OfficeConnectblir synlig klickar du på Kör Discoveryappplikationen Om installationsskärmen inte blir synlig automatiskt kan du starta programmet genoma tt skriva d:\setup.exe (där "d" är enhetsbokstaven för din dators CD-ROM). 3 Följ anvisningarna som visas på skärmen i Set-up Wizard (installationsguiden). 4 (Valfritt) Ändra standardinställningarna. Denna Åtkomstpunkt är förkonfigurerad med vanliga standardparametrar. Om du vill ändra dessa inställningar kan du använda din webbläsare för att konfigurera Åtkomstpunkt med dess webbaserade gränssnitt. Standardinställningarna för trådlös anslutning för denna Åtkomstpunkt är: Lösenord: admin SSID: 3Com Kanal: 11-2,462 GHz

Vad du kan göra om Setup Wizard (installationsguiden) inte upptäcker din Åtkomstpunkt Kontrollera att Åtkomstpunkt har startat upp helt Om du kör Setup Wizard (installationsguiden) före Åtkomstpunkt har startats helt kan applikationen inte hitta enheten. Under dess uppstart försöker Åtkomstpunkt att hämta en IPadress från en DHCP-server på nätverket. Efter att ha försökt men inte hittat den under 2-3 minuter ställer Åtkomstpunkt in sig själv till att använda den fabriksinställda statiska IP-adressen

192.168.1.250 och subnätmasken 255.255.255.0. Ibland blir standard IP-adressen synlig i Setup

Wizard (installationsguiden) strax innan den riktiga DHCP-tilldelade adressen ställs in. Om det först inte går att öppna webbläsaren för att hantera Åtkomstpunkt kan du försöka köra guiden igen för att få rätt adress. Kontrollera att Åtkomstpunkt och din dator finns på samma nätverk Åtkomstpunkt och datorn måste finnas på samma kopplade nätverk och subnätverk för att Setup Wizard (installationsguiden) ska kunna upptäcka Åtkomstpunkt. Anslut till Åtkomstpunkt manuellt Om Åtkomstpunkt inte upptäcker någon DHCP server efter 2 eller 3 minuter under uppstart kommer rden att tilldela sig själv den fabriksinställda standard IP-adressen 192.168.1.250 och subnätmasken 255.255.255.0. För att kommunicera med Åtkomstpunkt med standardadressen kan du följa den här proceduren: 1 Ställ in IP-adressen på din PC till vilken adress som helst i samma IP-subnät som Åtkomstpunkt (till exempel 192.168.1.10), med samma subnätmask som Åtkomstpunkt (255.255.255.0). 2 Peka din webbläsare på standardadressen för Åtkomstpunkt: 192.168.1.250. 3 Nu kan du logga in och ändra användningsläga och ändra den statiska IP-adressen vid behov. 3Com rekommenderar att du ställer in en statisk IP-adress i Åtkomstpunkt så att du alltid känner till IP-adressen. Beroende på vilken DHCP-server som används kan en annan IP-adress tilldelas till Access Point vid varje omstart. Återställ Åtkomstpunkt till fabriksinställning För att återställa Åtkomstpunkt till fabriksinställning ska du stänga av enheten, hålla återställningsknappen nedtryckt och sätta på enheten igen. Håll återställningsknappen nedtryckt i 15 sekunder. Sätt på strömmen igen så är Åtkomstpunkt fabriksinställd igen. Observera att standard IP-adressen blir tillgänglig först efter att Åtkomstpunkt har sökt en adress från DHCP-servern i 2-3 minuter. För ytterligare information om din Åtkomstpunkt, gå till 3Coms webbplats . www.3Com.com
