BRUKSANVISNING ELLIPSE PRO 1200 FR, ELLIPSE PRO 1200 IEC EATON
- Denna produit àr en UPS (Uninterruptible Power Supply, avbrottsfri elkraft) till datorer och deras kringutrustning,TV, stereo-system och video... Den fär inte användas for att drivà annan elektrisk utrustning (belysning, värmeelement, hushållsutrustning mm.).
- UPS:en kan installeras horizontally, vertikalt aller placerad i rack 2U (tillvalskit).
2. Beskrivning
6 PÁ/AV-knapp für batteriets backuputgangar
⑦ Rulla nedat
⑧ ASR-LED
LCD
⑨ UPS PÅ
10 AVR-lage
1 Batterilage
12 Internet fel
13 Utgaende belastningsnivá
14 Batterinivá
15 Inkommande matningar
16 Utgaende matningar
17 Matenhet
Utgangar
650/850
1200/1600
18 Utgangar for spikskydd
19 Utgangar for batteribackup
20 Skydd (overspänningssskydd)
3. UPS anslutninger
- Anslut UPS:en ① till växelsprüning via vägguttag med skyddsjord och den medfoljande kabeln ④ für UPS med FR/DIN-kontakter eller med anslutningskabeln till er dator for UPS med IEC-kontakter (se bild A).
- Anslut kritik last (datorer, monitorer, modem mm.) till uttag 19 for batteribackup och skydd mot spansningstransienter (se bild B) men se till att ni inte överskrider den maximala utgangsströmmen für UPS:en.
- Andra enheter (skrivare, skanner, fax etc.) kan inte anslutas till utgangarna for spikskydd 18 (se bild B). Utgangarna for spikskydd har inte batteribackup vid ett strömavbrott.
Valfritt Internet modem / Nätverksanslutting:
Ett modem aller Ehternet datalinje kan skyddas mot spanningstransienter genom att koppla dem via UPS:en. Anslut den existerende utrustningskabeln mellan vagguttaget och UPS:en och använd en likadan kabel mellan UPS:en och utrustningen som visas i bild C (kabeln medfoljer inte).
Valfritt USB anslutting: UPS:
En kan anslutas till datorn med den medfoljande USB-kabeln (5) (se bild C). Programvaran finns på CD-skivan (5) aller också kan du ladda ner Eaton UPS Companion-programvaran från powerquality.eaton.com.
Registrarangaarantipa:powerquality.eaton.com.
4. Driftinstruktion for Master och EcoControl uttagen
For att begränsa elförbrukningen på kringutrustningen (scanners, skrivare) i standby进展情况 auf den Kungsmittel.
Notera: Närenna Funktion ar aktiverad ska inga kritiska applikationer kopplastill EcoControl uttagen.

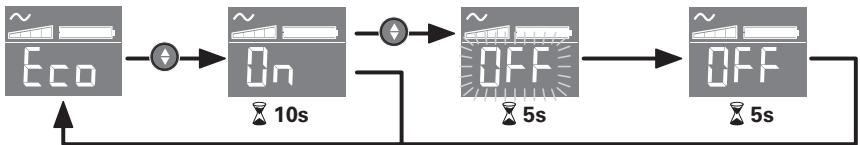

Tröskelvárdesinställning
En Förinställd inställning sakrar en korrekt drift av EcoControl funktionen. Dock, beroende på forbrukningen av huvudlasten sökan EcoControl Funktionens tröskelvarde behöva justeras med konfigurationsmjukvaran som medfoljer UPS: en.
- Se Först till att Funktionen ar aktiverad i "EcoControl Function" fliken i konfigurationsverktyget.
- Om kringutrustingen kopplad till EcoControl uttagen inte stängs av nar huvudlasten inte ar i normal-läge (t.ex. i standby-läge) maste upptaktströskelvärdet ställas in på Hög (High).
- Om forbrukningsniván på huvudlasten ar låg och EcoControl uttagen stängs av;narr huvudlasten ar i normal-läge måste upptaktströskelvärdet ställas in på Låg (Low).
Slapp den nedatrixde bladdringsknappen for att valja menu
Exempel på inställning
Spara detnya vardet
- LCD-panelen stängs av om ingen aktivitet registrareras på tre minuter.
6. Drift
Batterbyte
UPS:en laddar batterierna sa fort den ar ansluten till ett vagguttag, oavsett om knapp 6 ar intryckt ether inte. Forsta gangen UPS:en anvands sa narr Batteriet sin fulla laddning after att ha laddats i minst 8 timmar. Det rekommenderas att UPS:en ar konstant inkopplad till ett uttag med vexelspanning for att sakerstalla basta möjiga laddning.
Starta UPS
en: Tryck och häll in knapp 6 i ungefar en sekund.
Utgangar for spikskydd 18utan batteribackup
Urustning ansluten till dessa uttag fär spanning sá fort växelströmskabel ④ blir ansluten. De påverkas inte av knapp ⑥.
Batteribackup uttag 19
Urustning ansluten till dessa uttag fär spanning SSE fort knapp ⑥ blir grön (se bild D). Dessa uttag kan spanningsattas även om UPS:en inte ar ansluten till växelspenning (knapp ⑥ blinkar).
Växelspänningsstörning
- Om væxelspänningen blir störd eller forsvinner sä fortsettter UPS:en gå på batteridrift. Knapp ⑥ blinkar gront. I normal-läge larmar den med att pip var tionde sekund och var tredje sekund Near batteritiden börjar ta slut. I tyst lage (silent mode) larmar UPS:en bara en gang nar den gär over i batteridrift.
- Om spanningsbortfallet varar langre an batteribackuptiden sa stannar UPS:en och Återstartar automatiskt igen nar spanninger Återkommen. Efter en fullständig urladdning behövs det ett par timmar for att ladda upp batteriet till full backuptid igen.
Spikskydd:
Alla butiker har översänningssskydd.
Avstängning av batteribackuputtagen 19
(Förytterligare information, besök www.powerquality.eaton.com eller kontakta afterförsäljning-support)
| Problem | Orsak | Lösning |
| 1 | • Batteribackup uttagen 19 saknar spanning. | • Knapp 6 ar inte tillslagen och lyser. | • Tryck och häll in knapp 6 och kontrollera att den blir grön. |
| 2 | • Anslutna utrustningen ar inte spanningsatta nagvæxelspänner till UPS: en försvinner. | • Utrustningen ar inte ansluten till batterbackup uttagen 19. | • Anslut utrustningen till batteribackup uttagen 19. |
| 3 | • Væxelspänner ar tillganglig men UPS:engår på batteridrift. | • Överspänningskydd 20, på baksidan av UPS-enheten, har lösests ut av en överbelastning i UPS-utgången. | • Koppla bort onödig utrustning och Återställ strömbrytare 20 genom att trycka in den. |
| 4 | • Den gröna knappen 6 blinkar och en ljud signalhörsvar tredje sekund. | • UPS:ens batteribackup uttag 19 ar overlastade. | • Koppla bort onödig utrustning som ar kopplad till batteribackuputtagen 19. |
| 5 | • En felsignal 12 visas på LCD-panelen och en ljud signalhörsvoavbrutet. | • Det har uppstätt att fel på UPS:en och batteribackup uttagen 19 ar inte langre spanningsatta. | • Ring Teknisk Support. |
| 6 | • Grón knapp 8 ar mörk och de filtrerade uttagenär spanningsatta. | • Skydd mot spanningstransienter ar intelängre forutsatt. | • Ring Teknisk Support. |
| 7 | • EcoControl uttagen fortsetter att vara spanningsattanär huvudaplicationen (Master outlet) ar stoppad. | • EcoControl Funktionen ar inte aktiverad eller inte korrekt inställd. | • Aktivera eller ställ in EcoControl Funktionen korrekt genom att användamjukvaran (software) som medfoljerprodukten. |
