BEDIENUNGSANLEITUNG ELLIPSE PRO 1200 FR, ELLIPSE PRO 1200 IEC EATON
1. Allgemeine Betriebsbedingungen
- Bei dem Gerät handelt es sich um eine Unterbrechungsfrei Stromversorgungsanlage (USV) für die sichere Energieversorgung eines Computers und der zugehörigen Peripheriegeräte, Fernsehgeräte, HiFi-Anlagen, Videorecorder... Das Gerät dient nicht zum Anschluß sonstiger elektrischer Verbraucher (Leuchtkörper, Heizgeräte, Elektrohaushaltsgeräte...).
Die USV kann horizontal, vertical, oder im 2U-Rack (optionaler Bausatz) installiert werden.
2. Beschreibung
EIN/AUSTASTE für die Notstrombatterie-Anschlüsse
⑦ Scroll-Knopf
⑧ ASR LED

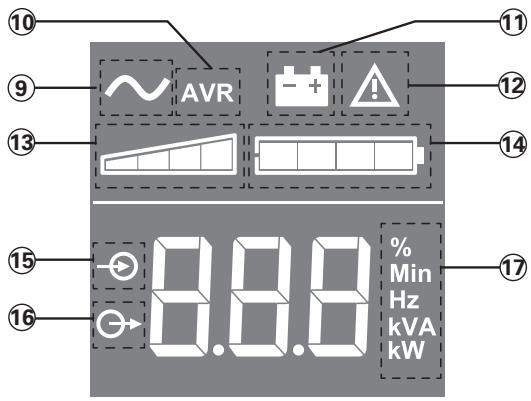

LCD
9 USV EIN
10 AVR-Modus
11 Batteriemodus
12 Internet Fehler
13 Ausgangs-Lastanzeige
14 Batterieladestand
15 Eingangsmessungen
16 Ausgangsmessungen
17 Messeinheit

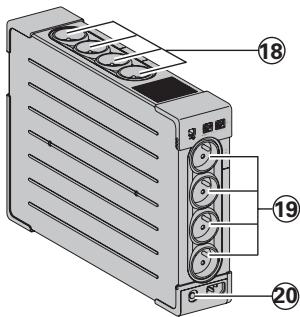

Anschlussbuchsen
650/850
1200/1600
18 Überspannungsgeschützte Buchsen
19 Batteriegepufferte Buchsen
20 Schutz (Trennschalter)
3. Anschluß der USV
Die USV ① mit Hilfe des Kabels ④ (bei einer USV mit FR/DIN-Anschlüssen) oder mit dem Anschlusskabel Ihres Computers (bei einer USV mit IEC-Anschlüssen) mittels einer Wandsteckdose an das Stromnetz anschließen. (siehe Abbildung A).
Die vor Netzausfall und Überspannung zu schützenden Verbraucher (Computer, Monitor, Modem...) an die Batteriegepuffertern Ausgangssteckdosen der USV anschließen (siehe Abb. B). Der angegebene Nennstrom (in A) darf nicht übersritten werden.
- Andere Geräte (Drucker, Scanner, Fax usw.) können an den überspannungsgeschützen Buchsen 18 angeschlossen werden (siehe Abbildung B). Die überspannungsgeschützen Buchsen werden im Falle eines Stromausfalls nicht von der Batterie versorgt.
Schutz der Telefon- und Datenleitung (optional):
Die ggf. verwendete Telefon- oder Datenleitung kann ebenfalls gegen Überspannungen geschützt werden. Hierzu ist das bereits vorhandene Datenkabel der Telefon- bzw. Datensteckdose mit der USV zu verbinden. Desweiteren ist ein Anschluß der USV an den Rechner vorzunehmen. (siehe Abb. C).
Optionale USB-Schnittstelle:
Die USV kann über das USB-Kabel (5) (im Lieferumfang enthalten) an den Computer angeschlossen werden (siehe Abbildung C).
Die Software findet sich auf der CD-ROM ⑤. Die Software Eaton UPS Companion auch unter powerquality.eaton.com heruntergeladen werden.
Registrieren Sie unter powerquality.eaton.com gleichzeitig ihre Garantie.
4. Funktionswise der Master-und EcoControl-Steckdosen
Um den Energieverbrauch der Periphergeräte (Scanner, Drucker) im Standby-Modus zu reduzieren, ist die Ellipse PRO mit von der Master-Steckdose abhängigen EcoControl-Steckdosen ausgerüstet (siehe Abbildung B). Wenn die von der Master-Steckdose versorgte Hauptanwendung (Computer) ausgeschaltet ist, werden die EcoControl-Steckdosen automatisch deaktiviert und die Peripheriegeräte abgeschalten.
Die Aktivierung und Parametrierung dieser Funktion (standardmäßig deaktiviert) erfolgt mithilfe des in der Software.
Anmerkung: Schließen Sie keine kritischen Anwendungen an die EcoControl-Steckdose an, wenn diese Funktion aktiviert ist.
Parametrierung der Grenzwerte
Durch die standardmäßige Parametrierung ist gewährleistet, dass die EcoControl-Funktion ordnungsgemäß Funktioniert.
Entspruchend dem jeweiligen Verbrauch der Hauptlast kann es jedoch erforderlich sein, die Auslöseschwelle der EcoControl-Funktion mithilfe der im Lieferumfang der USV enthaltenen Konfigurations-Software zu ändern:
- Vergewissern Sie sich zunachst, dass diese Funktion im Fenster "EcoControl function" es Konfigurationstools aktiviert ist.
- Falls sich die an die EcoControl-Steckdosen angeschlossenen Peripheriegeräte nicht automatisch abschalten, wenn die Hauptlast sich nicht im Normalbetrieb befindet (z.B. im Standby-Betrieb), muss die Auslöseschwelle auf den Wert High eingestellt werden.
- Wenn die Hauptlast einen geringen Nennverbrauch hat und die EcoControl-Steckdosen abschalten, bzwohl die Hauptlast im Normalbetrieb lauft, muss die Auslöseschwelle auf Low gestellt werden.

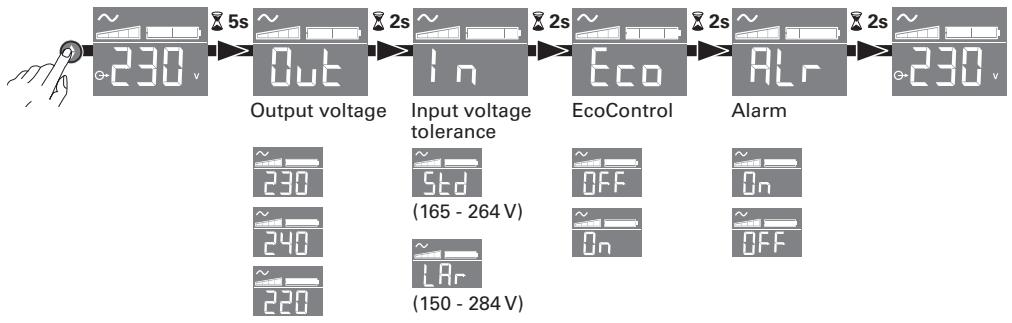

5. Einstellung der USV über die LCD
Rasten Sie den Scroll-Knopf aus, um das Menu zu wahlen

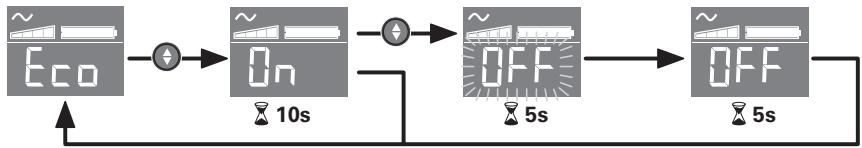

Beispiel für eine Einstellung
Speichern Sie den neuen Wert
- Das LCD schaltet nach 3 Minuten ohne Betätigung ab.
6. Aufbau und Funktionsumfang
Aufladen der Batterie
Sobald die USV an das Netz angeschlossen ist, wird die Batterie unabhängig von der Schaltstellung des Tasters ⑥ aufgeladen. Beim ersten Gebrauch steht die volle Autonomiezeit erst nach einer Aufladezeit der Batterie von 8 Stunden zur Verfügung. Um die optimale Batterieleistung zu gewährleisten, ist es ratsam, die USV ständig an das Stromnetz angeschlossen zu halten.
Einschalten der USV
DieTaste ⑥ mehr als 1 Sekunde drucken.
Überspannungsgeschützte Buchsen 18 ohne Batteriepufferung
Die Stromversorgung der an diese Steckdosen angeschlossenen Verbraucher erfolgt, sobald das Netzkabel ④ mit einer Netzsteckdose verbunden wird. Der Drucktaster ⑥ hat keinen Einflüsse auf diese Steckdosen.
Steckdosen mit Batteriepufferung 19
Die Stromversorgung der an diese Steckdosen angeschlossenen Verbraucher erfolgt, sobald die LED des Tasters ⑥ grün leuchtet (siehe Abbildung D). Die Steckdosen können auch ohne Netzpannung eingeschaltet werden (Taster-LED ⑥ blinkt).
Ausfall oder Störung der Netzspannung
- Bei Ausfall oder Störung der Netzspannung arbeitet die USV im Batteriebetrieb weiter (Taster-LED ⑥ blinkt grün). Im Batteriebetrieb erdtent alle 10 Sekunden ein Warnsignal (Summer). Kurz vor Ablauf der Batterieautonomiezeit verkurzt sich dasTonintervall auf 3 Sekunden. Im Silent-Modus erdtent der Summer nur einmalig bei Umschaltung auf Batteriebetrieb.
- Ist die Dauer des Netzausfalls länger als die verfügbare Autonomiezeit, schaltet die USV ab und startet bei Netzrückkehr wieder automatisch. Nach vollständiger Entladung sind eine Stunden erforderlich, bis die volle Autonomiezeit erneut zur Verfugung stehen.
Uberspannungsschutz:
Alle Steckdosen sind Überspannungsschutz.
Abschaltung der geufferten Steckdosen 19
Zur Abschaltung der Steckdosen Taster ⑥ 2 Sekunden lang drücken.
7. Fehlerbehebung
(Weitere Informationen unter www.powerquality.eaton.com oder bei Ihrhom Eaton-Kundendienst)
| Fehler | Fehlerursache | Fehlerbehebung |
| 1 | • Keine Spannung an dengepufferten Steckdosen 19. | • Taster 6 leuchtet nicht. | • Taster 6 betätigten; grüne Kontroll-LED muß leuchten. |
| 2 | • Keine Stromversorgung derangeschlossenen Geräte beiNetzausfall. | • Geräte sind nicht an die gesicherten Steckdosen 19angeschlossen. | • Betreffende Geräte an die gesicherten Steckdosen 19anschließlich. |
| 3 | • Trotz vorhandenerNetzspannung arbeitet die USV im Batteriebetrieb. | • Der Trengschalter 20 auf der Rückseite der USV, wurde von einer Überlast am USV-Ausgang ausgelöst. | • Betreffenden Verbraucher entfern und Schutzschalter 20 durch Betätigung wieder zusückstellen. |
| 4 | • Die grüneTaste 6 blinkt und alle 3 Sekunden ertönt ein Alarm-Piepston. | • Überlast an den gepufferten Steckdosen 19. | • Betreffenden Verbraucher von den gesicherten Steckdosen 19trennen. |
| 5 | • Das Fehlersymbol 12 erscheint auf der LCD-Anzeige, begleitet von einem ununterbrochenen Alarm-Piepston. | • USV-Störung - gesupperte Steckdosen. 19 werden nicht mehr versorgt. | • Kundendienst benachrichtigen. |
| 6 | • Grüne LED 8 ist erloschen und die Steckdosen 18 liefernSpannung. | • Überspannungsschutz ist nicht mehr gewährleistet. | • Kundendienst benachrichtigen. |
| 7 | • Die EcoControl-Steckdosenbleibenriotz Abschaltung derHauptlast (Master-Steckdose) auchweiterhin unter Spannung. | • EcoControl-Funktion ist nicht aktiviert oder nicht korrekt parametriert. | • EcoControl-Funktion mit Hilfe der beigestelltten Software aktivieren oder korrekt parametrierten. |
5. LCD überinden UPS ayari
Menuyu secmek icin aasaigaydirma dugmesini serbest birakiniz

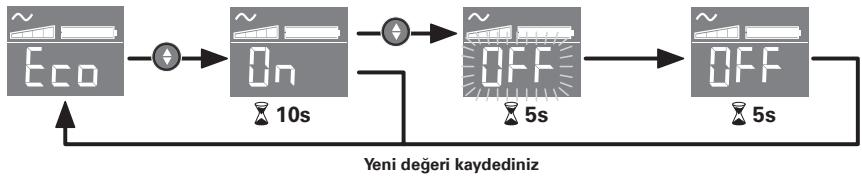

Ayar orneigi
