Typ av produkt	Fristående spis
Varumärke	Point
Modell	POBO780I4B
Bränsletyp	Elektrisk
Ugnstyp	Multifunktions elugn
Ugnskapacitet	Cirka 70 liter
Antal kokzoner	4
Hälltyp	Keramisk eller induktion (troligen keramisk)
Mått (H x B x D)	90 cm x 60 cm x 60 cm
Vikt	Cirka 55 kg
Strömförsörjning	220-240 V, 50/60 Hz
Energiklass (ugn)	A+
Ugnsfunktioner	Varmluft, över/undervärme, grill, avfrostning
Hällkontroller	Vred
Huvudfunktioner	Digital timer, innerbelysning, lättrengjord emalj
Rengöring	Torka av med fuktig trasa; använd milt rengöringsmedel för envisa fläckar
Säkerhetsfunktioner	Barnlås, automatisk avstängning, sval dörr
Tillgång på reservdelar	Kontakta Points kundservice
Reparationsindex	7.5 / 10

Vanliga frågor - POBO780I4B Point

Hur installerar jag Point POBO780I4B spisen?

Installationen bör utföras av en behörig elektriker. Se till att spisen är ansluten till en lämplig strömförsörjning och att ventilationskraven är uppfyllda. Se manualen för detaljerade installationsanvisningar.

Vad är ugnens energieffektivitet?

Ugnen är klassad A+ för energieffektivitet, vilket ger lägre energiförbrukning jämfört med standardmodeller.

Hur rengör jag hällen?

Låt hällen svalna helt. Torka av med en fuktig trasa eller använd ett keramiskt hällrengöringsmedel för envisa rester. Undvik slipande rengöringsmedel.

Kan jag använda aluminiumfolie i ugnen?

Ja, men undvik att täcka ugnsbotten helt eftersom det kan hindra värmecirkulationen. Låt inte folien vidröra värmeelementen.

Vilka ugnsfunktioner finns tillgängliga?

Ugnen erbjuder flera funktioner inklusive varmluft, över/undervärme, grill och avfrostning.

Hur aktiverar jag barnlåset?

Tryck och håll in barnlåsknappen (vanligtvis markerad med en nyckelsymbol) i 3 sekunder tills indikatorlampan tänds. Upprepa för att avaktivera.

Vilken typ av kokkärl rekommenderas för hällen?

För keramiska hällar, använd kokkärl med plan botten av rostfritt stål, emalj eller glaskeramik. Undvik grova bottnar.

Varför blir ugnen inte varm?

Kontrollera om ugnen är korrekt ansluten till strömmen och att timern är inställd. Om problemet kvarstår kan ett värmeelement vara felaktigt; kontakta service.

Hur ställer jag in klockan på spisen?

Tryck på klockknappen och använd +/- knapparna för att justera tiden. Vissa modeller kräver att man håller knappen intryckt i några sekunder.

Var kan jag köpa reservdelar till denna spis?

Reservdelar finns tillgängliga via Points kundservice eller auktoriserade återförsäljare. Ange modellnumret POBO780I4B för korrekta delar.

BRUKSANVISNING POBO780I4B Point

Tack för att du har köpt din nya produkt POINT.

Denna bruksanvisning hjälper dig att använda den på ett säkert och korrekt sätt. Vi rekommenderar att du tar dig tid att läsa igenom denna bruksanvisning för att till fullo förstå alla driftfunktioner som den erbjuder. Läs noga igenom alla säkerhetsinstruktioner före användning och spara bruksanvisningen för framtida bruk.

Bruksanvisning – Engelska......sidan 4 - 25

Du kan ändra värmeinställningen när som helst under tillagningen.

1. Automatisk pannavkänning: När produkten är påslagen placeras pannan på värmesonen. Motsvarande värmeszon kan aktiveras automatiskt, du behöver inte aktivera värmesonen genom att röra vid reglaget.

Om skärmen blinkar växelvis med värmeinställningen

Detta betyder att:

Summern piper i 30 sekunder, och timerindikatorn stängs av när inställningstiden är klar.

Använd timern som ett minutur

Läs följande anvisningar noggrant innan du använder apparaten.

Installation

Risk för elektriska stötar

• Koppla bort apparaten från elnätet innan du utför något arbete eller underhåll på den.
• Anslutning till ett bra jordledningssystem är viktigt och obligatoriskt.
• Frånkopplingsutrustning måste finnas inkluderad i fasta ledningar i enlighet med regler för ledningsdragning.
• Ändringar i elsystemet i hushåll får endast göras av en kvalificerad elektriker.
• Om du inte följer detta råd kan det leda till elchock eller dödsfall.

Skärningsrisk

• Var försiktig - panelens kanter är vassa.
• Bristande försiktighet kan leda till skador eller skärsår.

Viktiga säkerhetsinstruktioner

- Läs dessa anvisningar noggrant innan du installerar eller använder apparaten.

- Inga brännbara material eller produkter får placeras på apparaten.

- Gör den här informationen tillgänglig för den person som ansvarar för installationen av apparaten, eftersom den kan minska dina installationskostnader.

- För att undvika risker måste apparaten installeras enligt dessa installationsanvisningar.

- Den här apparaten får endast installeras och jordas av en kvalificerad person.

- Denna apparat ska anslutas till en krets som har en isoleringsbrytare som gör att den kan kopplas bort helt från strömförsörjningen.

• VARNING: Använd endast hållskydd som konstruerats av tillverkaren av apparaten eller som av tillverkaren av apparaten i bruksanvisningen anges som lämpliga eller hållskydd som är inbyggda i apparaten. Användning av olämpliga skydd kan orsaka olyckor.
• Om apparaten inte installeras på rätt sätt kan det leda till att eventuella garanti- eller ansvarsanspråk upphör att gälla.
• När det gäller detaljerna för installationen hänvisar vi till avsnittet .

Användning och underhåll

Risk för elektriska stötar

• Tillaga inte mat på en trasig eller sprucken spishäll. Om spishällens yta skulle gå sönder eller spricka, stäng omedelbart av apparaten från elnätet (väggströmbrytare) och kontakta en kvalificerad tekniker.
• Stäng av spishällen vid vägguttaget innan du rengör eller underhåller den.
• Om du inte följer detta råd kan det leda till elchock eller dödsfall.

Hälsorisk

- Den här apparaten uppfyller de elektromagnetiska säkerhetsstandarderna.

Varning för heta ytor

• Under användning kan tillgängliga delar på apparaten bli tillräckligt varma för att orsaka brännskador.
• Låt inte din kropp, dina kläder eller något annat föremål än lämpliga kokkärl komma i kontakt med induktionsglaset förrän ytan är sval.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på spishällen eftersom de kan bli varma.
• Barn under 8 år ska hållas borta om de inte är under ständig uppsikt.
• Handtagen på kokkärlen kan vara varma att röra vid. Kontrollera att kokkärlets handtag inte är över andra kokzoner som är på. Håll handtagen utom räckhåll för barn.
• Om du inte följer detta råd kan det leda till brännskador och skållning.

Skärningsrisk

• Det knivskarpa bladet på en skrapa för spishällen är synligt när säkerhetsskyddet är indraget. Använd den med yttersta försiktighet och förvara den alltid säkert och utom räckhåll för barn.
• Bristande försiktighet kan leda till skador eller skärsår.

Viktiga säkerhetsinstruktioner

• Lämna aldrig apparaten utan uppsikt när den används. Överkokning orsakar rök och fettspill som kan antändas.
• Använd aldrig apparaten som arbets- eller förvaringsyta.
• Lämna aldrig föremål eller redskap på apparaten.
• Använd aldrig apparaten för att värma upp rummet.
• Efter användning ska du alltid stänga av kokzonerna och spishällen på det sätt som beskrivs i denna bruksanvisning (t.ex. genom att använda touchkontrollerna).
• Låt inte barn leka med apparaten eller sitta, stå eller klättra på den.
• Förvara inte föremål som är intressanta för barn i skåp ovanför apparaten. Barn som klättrar på spishällen kan skadas allvarligt.
• Lämna inte barn ensamma eller obevakade i det område där apparaten används.
• Barn eller personer med ett funktionshinder som begränsar deras förmåga att använda apparaten bör ha en ansvarig

och kompetent person som instruerar dem i användningen. Instruktören ska vara övertygad om att de kan använda apparaten utan fara för sig själva eller sin omgivning.

• Reparera inte eller byt ut någon del av apparaten om det inte uttryckligen rekommenderas i bruksanvisningen. All annan service bör utföras av en kvalificerad tekniker.
• Använd inte en ångrengörare för att rengöra spishällen.
• Använd inte kokkärl med ojämna kanter och dra inte kokkärl över glasytan eftersom detta kan repa glaset.
• Använd inte slipande rengöringsmedel eller andra starka rengöringsmedel för att rengöra spishällen, eftersom dessa kan repa keramikglaset.
• Om strömsladden är skadad måste den bytas ut av tillverkaren, dess servicerepresentant eller av motsvarande kvalificerad person för att undvika fara.
• Den här apparaten är avsedd att användas endast i en hushållsmiljö! Kommersiell användning av något slag omfattas inte av tillverkarens garanti!
• VARNING: Apparaten och dess tillgängliga delar blir varma under användning.
• Försiktighet bör iakttas för att undvika att röra värmeelementen.
• Barn under 8 år ska hållas borta om de inte är under ständig uppsikt.
• Denna apparat får användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller av personer som saknar erfarenhet och kunskap om det sker under uppsyn eller om de får anvisningar om hur man använder apparaten på ett säkert sätt och är medveten om riskerna.

- Barn får inte leka med apparaten. Rengöring och underhåll bör inte utföras av barn utan tillsyn.

- VARNING: Oövervakad matlagning på en spis med fett eller olja kan vara farligt och kan leda till brand. Försök ALDRIG att släcka en eld med vatten, utan stäng av apparaten och täck sedan lågan med ett lock eller en brandfilt.

- VARNING: Risk för brand: förvara inte föremål på matlagningsytorna.

- VARNING: Stäng av apparaten för att undvika risken för elektriska stötar, om ytan är sprucken, för hällytor av glaskeramik eller liknande material som skyddar spänningsförande delar.

- Ångtvätt får inte användas.

- Apparaten är inte avsedd att användas med hjälp av en extern timer eller ett separat fjärrkontrollsystem.

- VARNING: Tillagningsprocessen måste övervakas kontinuerligt.

- Nätsladden kan inte nås efter installationen.

Installation

Såga ut arbetsytan efter de mått som visas på ritningen. För installation och användning ska ett utrymme på minst 5 cm lämnas fritt runt hålet. Se till att arbetsytans tjocklek är minst 30 mm. För att undvika större deformationer på grund av den starka värmestrålningen från kokplattan bör arbetsytan vara tillverkad av värmetåligt material. Se nedan:

Inpassning – montering: Utskärningarnas storlek är: Infälld:

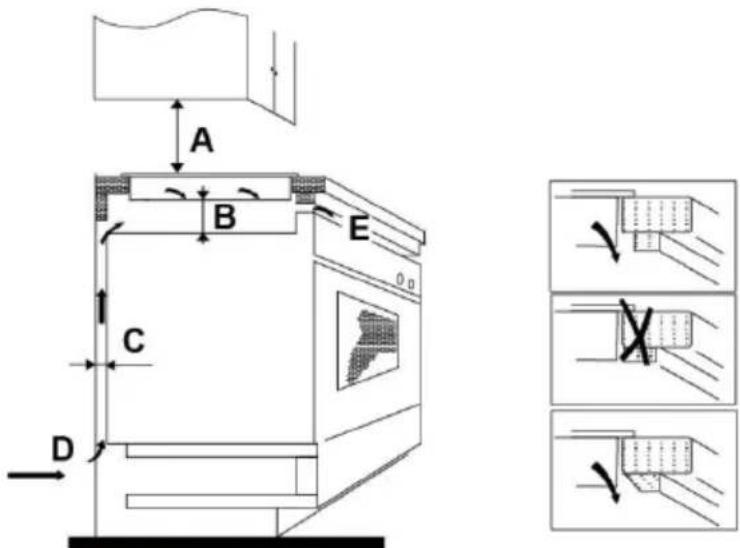

Se under alla omständigheter till att induktionshällen har god ventilation och att luftintaget och luftutsläppet inte är blockerade. Detta för att säkerställa att induktionshällen fungerar som den ska. Se nedan.

Obs: Säkerhetsavståndet mellan kokplattan och ett eventuellt skåp ovanför kokplattan ska vara minst 760 mm.

A (mm)	B (mm)	C (mm)	D	E
760	Minst 20	Minst 20	Luftintag	Luftutsläpp 5 mm

Innan hällen installeras ska det säkerställas att:

• Arbetsytan är rätvinklig och plan och att inget inkräktar på utrymmesbehovet.
• Arbetsytan är tillverkad av ett värmebeständigt material.
• Ugnen har en inbyggd kylfläkt, om hällen installeras ovanför en ugn.
• Installationen uppfyller alla krav på fri höjd samt tillämpliga standarder och föreskrifter.
• En lämplig frånskiljare som ger fullständig frånkoppling från elnätet ingår i den permanenta kabeldragningen, monterad och placerad i enlighet med lokala regler och föreskrifter för kabeldragning. Frånskiljaren måste vara av godkänd typ och ha ett kontaktavstånd på 3 mm i alla poler (eller i alla aktiva (fas)-ledare om de lokala reglerna för kabeldragning tillåter en sådan avvikelse från kraven).
• Frånskiljaren är lättåtkomlig för kunden när hällen är installerad.
• Om du är osäker på installationen bör du rådfråga berörd lokal myndighet och följa lokala stadgar.
• Värmetåliga och lättrengjorda ytskikt (t.ex. keramiska plattor) används för väggytorna runt hällen.

När hällen har installerats ska det säkerställas att:

• Nätkabeln inte kan kommas åt genom skåpsluckor eller lådor.
• Flödet av frisk luft från skåpets utsida till hållens undersida är tillräckligt.
• Om hällen installeras ovanför en låda eller ett skåp ska en termisk skyddsbarriär placeras under hällen.
• Frånskiljaren är lättåtkomlig för kunden.

Innan fästkonsolerna placeras ut

Enheten ska placeras på ett stabilt och jämnt underlag (använd förpackningsmaterialet). Var försiktig med de reglage som sticker ut från hällen.

Installation

Skär ut bänkskivan enligt angivna mått (som visas i bild 1) med lämplig utrustning. Täta bänkskivans kant med silikon eller PTFE och låt det torka innan hållen monteras. 02

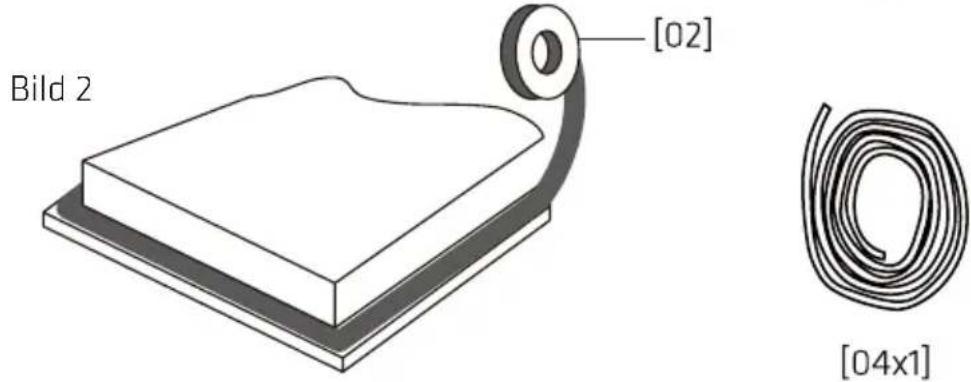

Sträck ut den medföljande tätningen längs hållens underkant och se till att ändarna överlappar varandra. 03

Använd inte lim för att fästa hällen i bänkskivan. När tätningen är klar och hällen är placerad i utsågningen: tryck hällen lätt nedåt så att den förs in i bänkskivan, vilket ger en bra tätning runt ytterkanten (bild 4)

1. Induktionshällar måste installeras av en behörig person. Vi har proffs som kan hjälpa dig. Utför aldrig installationen på egen hand.
2. Hällen ska inte installeras direkt ovanför en diskmaskin, kyl, frys, tvättmaskin eller torktumlare, eftersom fukten kan skada hällens elektronik.
3. Induktionsplattan ska installeras på ett sätt som säkerställer bättre värmestrålning för att öka dess tillförlitlighet.
4. Väggen och den inducerade värmezonen ovanför bordsytan måste vara värmebeständiga.
5. För att undvika skador måste även laminatskivor och lim tåla värme.

Ansluta spishällen till elnätet

Hällen får endast anslutas till elnätet av en behörig person. Kontrollera följande innan hällen ansluts till elnätet:

1. Att husets elsystem är avsett för den ström som hällen kräver.
2. Att spänningen i vägguttaget är densamma som spänningen som anges på märkskylten.
3. Att nätkabeln klarar den belastning som anges på märkskylten.

Använd inte adaptrar, reduceringar eller förgreningsanordningar för att ansluta hällen till nätspänning, eftersom dessa kan orsaka överhettning och brand.

Nätkabeln får inte komma i kontakt med några varma delar och måste placeras så att dess temperatur inte vid något tillfälle överstiger 75 °C.

Kontrollera med en elektriker om husets elsystem klarar av att strömförsörja systemet utan några ändringar. Eventuella ändringar får endast utföras av en behörig elektriker.

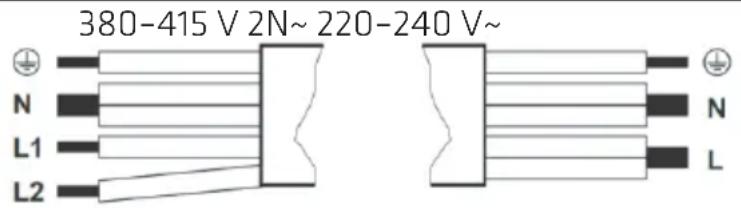

Dubbla faser: 380-415 V 2N~ Enfas: 220-240 V~
5 x 1,5 mm 2 eller 4 x 2,5 mm 2	5 x 1,5 mm 2 eller 3 x 4 mm 2
Grön/gul Grön/gul
N Blå och grå Blå och grå N
L1 Svart Svart och brun L
L2 Brun

• Om kabeln är skadad eller ska bytas ut måste detta utföras av en behörig person med särskilda verktyg, för att undvika missöden.
• Om apparaten ansluts direkt till elnätet måste en allpolig brytare installeras, med ett minsta avstånd på 3 mm mellan kontakterna.
• Det är installatörens ansvar att säkerställa att elektriska anslutningar har utförts korrekt och att de uppfyller gällande säkerhetsföreskrifter.
• Kabeln får inte böjas eller klämmas.
• Kabeln måste kontrolleras regelbundet och får endast bytas ut av behörig tekniker.

Varning

Om strömkabeln inte är tillräckligt lång ska anvisningarna nedan följas för att byta till en ny längre strömkabel. Alla anvisningarna nedan MÅSTE följas av den behöriga elektrikern.

1. Förbered skruvmejseln för att ta ut skruvarna.

1. Ta ut strömkabeln och byt till den nya strömkabeln.

Induktionstekniken är en säker, avancerad, effektiv och ekonomisk matlagningsteknik. Den fungerar genom att elektromagnetiska vibrationer genererar värme direkt i kokkärlet, i stället för indirekt genom uppvärmning av glasytan. Glashällen blir bara varm eftersom den värms upp av kokkärlet.

Innan du använder din nya induktionshäll

• Läs igenom denna handledning och i synnerhet avsnittet "Säkerhetsvarningar".
• Ta bort eventuell skyddsfilm som fortfarande kan finnas på induktionshällen.

Användning av touch-reglage

• Dessa reglage reagerar på beröring, så du behöver inte trycka hårt på dem.
• Tryck med fingerdynan, inte fingerspetsen.
• En ljudsignal hörs varje gång en beröring registreras.
• Försäkra dig om att reglagen är rena och torra och att inga föremål är placerade över dem (till exempel ett köksredskap eller en trasa). Även en tunn vattenfilm kan försvåra användning av reglagen.

• Använd endast kokkärl med botten som är lämplig för induktionshäll. Titta efter induktionssymbolen på förpackningen eller på kokkärlets botten.
• Du kan kontrollera om kokkärlet är lämpligt för induktionshäll med hjälp av en magnet. Håll magneten mot kokkärlets botten. Om den fastnar är kokkärlet lämpligt för induktionshäll.

- Om du inte har någon magnet:

1. Häll lite vatten i det kokkärl som du vill kontrollera.
2. Om symbolen på displayen inte blinkar och vattnet värms upp är kokkärlet lämpligt.

- Kokkärl tillverkade av följande material är inte lämpliga för induktionshäll: rent rostfritt stål, aluminium eller koppar utan magnetbotten, glas, trä, porslin, keramik och lergods.

Använd inte kokkärl med ojämna kanter eller böjd botten.

Kontrollera att kokkärlets botten är slät, att den ligger plant mot glashällen och att den har samma storlek som värmezonen. Använd kokkärl som har samma diameter som den valda zonen. Om du använder ett lite bredare kokkärl arbetar zonen på högsta effekt. Om du använder ett något mindre kokkärl kan effekten bli lägre än förväntat. Kokkärl med diameter som är mindre än 140 mm kanske inte detekteras av hällen. Placera alltid kokkärlet mitt i värmezonen.

Lyft alltid av kokkärlet från induktionshällen – dra inte av det, eftersom glasytan då kan repas.

Användning av induktionshällen

För att börja tillagningen

1. Håll PÅ/AV intryckt. Efter påslagning ljuder summern en gång och alla displayer visar "-". Det betyder att induktionshällen har gått in i standbyläge.
2. Placera ett lämpligt kokkärl på den värmezon du vill använda. Kontrollera att kokkärlets botten och värmezonens yta är rena och torra.
3. Beroende på i vilken värmezon kokkärlet placeras väljer du ett lämpligt reglage för val av zon genom att trycka på reglaget för val av zon (A) eller reglaget för effektstyrning(D).

• Första gången du trycker på skjutreglaget aktiveras läget för inställning av effektnivån för motsvarande zon. Tryck på det igen för att ställa in önskad effektnivå. (Eller så kan du följa Automatisk detektering av kokkärl enligt nedan. Då behöver du inte aktivera det manuellt).
• Om ingen värmeinställning väljs inom 1 minut stängs induktionshällen av automatiskt. Då måste du börja om från steg 1.
• Det går att ändra värmeinställningen när som helst under tillagningen.
• Automatisk detektering av kokkärl: när hällen är påslagen placerar du kokkärlet på värmezonen. Motsvarande värmezon aktiveras då automatiskt, och behöver inte aktiveras genom att trycka på skjutreglaget.

Om >6th värmeinställningen blinkar omväxlande på displayen

Detta betyder att:

• du inte har placerat ett kokkärl på korrekt värmezon, eller
• det kokkärl du använder inte är lämpligt för induktionshäll, eller
• kokkärlet är för litet eller inte korrekt centrerat på värmezonen. Induktionshällen fungerar endast om ett lämpligt kokkärl placeras på värmezonen. Displayen stängs av automatiskt efter 1 minut om inget lämpligt kokkärl placeras.

Efter avslutad tillagning

1. Tryck på reglaget för effektstyrning (D) för den värmezon du vill stänga av.
2. Tryck på skjutreglaget för att minska effekten till nivån "0".
3. Var försiktig så att du inte kommer i kontakt med heta ytor. (H) visas när en värmezon är för varm för att vidröra. Symbolen försvinner när ytan har svalnat till säker temperatur. Du kan använda en värmezon som fortfarande är varm för att värma upp ett annat kokkärl och därmed spara energi.

Använda funktionen för effekthöjning

Aktivera effekthöjning

1. Tryck på reglaget för effekthöjning (E) en gång, så visar zonindikatorn "b".

Tryck på reglaget för effekthöjning (E) två gånger, så visar zonindikatorn "P".

1. Effekthöjningen varar i 5 minuter och därefter återgår motsvarande zons effekt

automatiskt till effektnivå 9 och fortsätter att vara igång.

Avbryta effekthöjningen

1. Tryck på reglaget för effektstyrning (D) för den värmezon du vill avbryta.
2. Obs:

- Funktionen kan användas för alla värmezoner.

- Värmezonen återgår automatiskt till effektnivå 9 efter 5 minuter om effektnivån inte ändras manuellt.

Använda tillagningsfunktioner

Du kan välja mellan fem praktiska tillagningsfunktioner genom att trycka på reglaget för tillagningsfunktioner (G). Funktionen ändras med varje tryck.

" Smältning eller upptining (ca 50 °C)

" - Uppvärmning eller varmhållning (ca 70 °C)

" Sjudning, temperatur nära kokpunkten.

"F" - Automatisk oljefritering, håller oljans temperatur runt 210 ± 15 °C

A – Funktion för automatisk kokning. Om kokkärlet har samma storlek som värmezonen kokar den automatiskt upp vattnet och kokar i 15 minuter. Sedan stängs värmezonen av automatiskt.

Använda pausfunktionen – Stop & Go

Pausfunktionen kan användas när som helst under tillagningen. Den gör det möjligt att stoppa induktionshällen och återkalla inställningarna.

1. Kontrollera att värmezonen fungerar.
2. Tryck på pausreglaget (I) ▶ Displayerna för alla värmezoner visar " ".11 Induktionshällens funktion inaktiveras, förutom pausreglaget (I), PÅ/AV (B) ① och barnläset (H) 🔒
3. Om du vill avbryta pausläget trycker du på pausreglaget (I) och sedan på vilket annat reglage som helst utom pausreglaget och PÅ/AV-reglaget. Då återgå hällen till det tidigare inställda tillagningsläget.

Använda barnlåset

• Det går att låsa reglagen för att förhindra oavsiktlig användning (t.ex. att barn av misstag aktiverar värmezonerna).
• När reglagen är låsta är alla reglage utom AV-reglaget inaktiverade.

Låsning av reglagen

Håll reglaget för barnlås (H) 📊intryckt i 3 sekunder. Timerindikatorn visar "Lo"

Upplåsning av reglagen

1. Kontrollera att induktionshällen är påslagen.
2. Håll reglaget för barnlås (H) intryckt i några sekunder.
3. Nu kan du börja använda induktionshällen.

När hällen är i låst läge är alla reglage inaktiverade utom AV. Det går alltid att stänga av hällen med AV-reglaget i en nödsituation, men du måste låsa upp hällen innan den kan användas.

Användning av timer

Timern kan användas på två olika sätt:

• Den kan användas som kökstimer. Då stänger inte timern av någon värmezon när den inställda tiden har gått ut.
• Det går att ställa in så att en värmezon stängs av när den inställda tiden har gått ut.
• Timern kan ställas in på upp till 99 minuter.

Användning av timern som kökstimer

Om du inte väljer någon värmezon

1. Kontrollera att minst en värmezon är påslagen. (OBS: det går att använda kökstimern när motsvarande zon lyser med fast sken.)
2. Tryck på "-" eller "+" (K) bredvid timer-ikonen. Timerindikatorn börjar blinka och "00" visas på timerdisplayen.
3. Ställ in tiden genom att trycka på "-" eller "+" på timerns kontrollreglage (C). När tiden har ställts in fortsätter timerindikatorn att blinka i 5 sekunder och hällen bekräftar timerinställningen automatiskt. Därefter slutar timerindikatorn att blinka.

Tips: Tryck på "-" eller "+" på kontrollreglaget (C) för att minska eller öka med 1 minut.

Håll "-" eller "+" på kontrollreglaget (C) intryckt för att minska eller öka med 10 minuter.

När tiden har ställts in börjar den räkna ner direkt. Displayen visar den återstående tiden.

En ljudsignal hörs i 30 sekunder och timerindikatorn släcks när den inställda tiden har gått ut.

Inställning av timern för att stänga av en eller flera värmezoner

Om timern är inställd på en zon:

1. Tryck på reglaget för effektstyrning (D) för den värmezon som är igång. Motsvarande zonindikator blinkar.
2. Med hjälp av "+" eller "-" (K) bredvid timerikonen kan du ställa in tiden från 1 till 99 minuter.

När tiden har ställts in börjar den räkna ner direkt. Displayen visar den återstående tiden och timerindikatorn blinkar i 5 sekunder.

Tips: Punkten bredvid effektnivåindikatorn tänds för att visa att zonen har valts.

När tillagningstiden går ut stängs motsvarande värmezon av automatiskt. Andra värmezoner fortsätter att vara igång om de har slagits på tidigare.

Vid samtidig användning av "timern som larm" och "timern för att stänga av zonerna" visar displayen den återstående larmtiden som första prioritet. Tryck på värmezonens reglage för effektstyrning (D) så visas den återstående tiden till avstängning av motsvarande zon.

Användning av funktionen för flexibel induktionszon

• Detta område kan användas som en stor zon eller som två olika mindre zoner.
• Den flexibla induktionszonen består av två oberoende induktorer som kan regleras separat. När den används som en stor zon kan kokkärlet flyttas från den ena zonen till den andra inom den flexibla induktionszonen utan att effektinställningen för kokkärlet ändras. Den del av zonen som inte täcks av kokkärlet stängs automatiskt av.
• För att använda läget för flexibel induktionszon trycker du på reglaget. Då kan du använda skjutreglaget för att ställa in den effektnivå du vill ha. • Viktigt:

Försäkra dig om att du centrerar kokkärlet på respektive värmezon. För bästa resultat rekommenderas en oval eller rektangulär stekpanna eller grillpanna.

Exempel på bra och dålig placering av kokkärl.

Aktivering av Smart Flex-funktionen:

1. När hällen är PÅ trycker du en gång på reglaget för flexibel induktionszon (J). Så aktiveras funktionen för flexibel zon.
2. När Smart Flex-zonfunktionen är aktiverad går den in i Smart Flex-läge utan att hällen behöver styras manuellt.
3. Om Smart Flex-funktionen inaktiveras av misstag gör du om steg 1 för att aktivera Smart Flex-funktionen igen.

A) Med bara ett kokkärl i det flexibla området:

När kokkärlet placeras på den främre flexzonen slås hällen på automatiskt och effekten ställs in på nivå 9 för snabb uppvärmning.

När kokkärlet placeras på den bakre flexzonen slås hällen på automatiskt och effekten ställs in på nivå 2 för varmhållning.

B) Med två kokkärl i det flexibla området. När ett kokkärl har placerats på den främre eller bakre flexzonen först, och det andra kokkärlet placeras på det flexibla området inom 5 sekunder från det första, slås hällen på automatiskt och effekten ställs in på nivå 9 för den främre zonen och nivå 2 för den bakre zonen.

Inaktivering av Smart Flex-funktionen:

När Smart Flex-funktionen är aktiverad trycker du på den undre zonens reglage för effektstyrning (D) och ställer in effekten manuellt. Då inaktiveras Smart Flex-funktionen och hällen går tillbaka till normal funktion med samma effektnivå för hela det flexibla området. Det går även att dubbeltrycka på reglaget för flexibel induktionszon (J) eller hålla det intryckt för att inaktivera Smart Flex-funktionen. Då använder hällen en enskild värmezon och flexfunktionen stängs av.

Funktionen för normal flexibel zon:

Aktivering av funktionen för normal flexibel zon:

Tryck på reglaget för flexibel zon (J) för att aktivera funktionen. Tryck på den nedre zonens reglage för effektstyrning (D) och ställ in effekten manuellt, så går hällen tillbaka till normal funktion med samma effektnivå för hela det flexibla området.

Skydd mot övertemperatur

En temperatursensor kan övervaka temperaturen inuti induktionshällen. När en för hög temperatur uppmäts stängs induktionshällen av automatiskt.

Minnesfunktion

Om du av misstag trycker på PÅ/AV-reglaget under matlagningen och trycker på PÅ/AV-reglaget igen inom 10 sekunder, slås hällen på igen och återgår automatiskt till föregående inställning. Om du försöker slå på hällen igen mer än 10 sekunder efter en oavsiktlig avstängning fungerar inte minnesfunktionen och det går inte att automatiskt återgå till föregående inställning. Om hällen har varit strömlös kan minnesfunktionen inte aktiveras.

Detektering av små föremål

Om ett för litet eller icke magnetiskt kokkärl (till exempel av aluminium) eller annat litet föremål (till exempel en kniv, gaffel eller nyckel) placeras på hällen går den automatiskt till standbyläge efter cirka 1 minut. Fläkten fortsätter att kyla ned induktionshällen i ytterligare 1 minut.

Skydd mot automatisk avstängning

Automatisk avstängning är en säkerhetsfunktion för induktionshällen. Den stängs av automatiskt om du glömmer att stänga av den efter matlagningen. Standardtiderna för olika effektnivåer visas i tabellen nedan:

Effektnivå 1-3 4-6 7-8 9
Standardtimer (min) 360 180 120 90

När kokkärlet avlägsnas från induktionshällen ska uppvärmningen avbrytas omedelbart och hällen stängas av automatiskt efter 2 minuter.

Personer med pacemaker bör rådgöra med läkare innan de använder den här enheten.

Funktion för energihantering

Det går att begränsa hållens maximala uteffekt för att spara energi eller använda den i miljöer med speciella elektriska förhållanden.

1. Slå på hällen genom att trycka på PÅ/AV-reglaget (B). Om inget annat görs går hällen in i standbyläge efter 1 minut.
2. När hällen är i standbyläge trycker du på funktionsreglaget för matlagning (G) för zon B och reglaget för barnlås (H) samtidigt i 3 sekunder. Hällen går in i inställningsläget och timerindikatorn visar "S S
3. Tryck på pausreglaget (I) Indikatorn visar nu " " SE
4. Upprepa steg 2, så visar timerindikatorn den befintliga maxeffekten: 28/45/60/72 – standardinställningen blir 72 (7 200 W).
5. Använd reglaget för timerstyrning (K) för att ändra inställningen för maxeffekt. De alternativ som kan väljas är 28 (2 800 W), 45 (4 500 W), 60 (6 000 W) och 72 (7 200 W).
6. När du har ställt in gränsen för maxeffekt trycker du på pausreglaget (I) för att bekräfta inställningen så återgår hällen automatiskt till standbyläge.
7. Om hällen stängs av under inställningen sparas inte ändringen och du måste börja om från steg 1 igen.

Visning och kontroll av fel

Om ett fel inträffar går induktionshällen automatiskt in i skyddsläge och visar motsvarande skyddskoder:

Felmeddelande	Möjlig orsak Åtgärd
	Inget kokkärl eller olämpligt kokkärl	Byt ut kokkärlet.
ER03	Vatten eller kokkärl på reglagets glas	Rengör användarpanelen.
F1E	Anslutningen mellan displaykretskortet och huvudkretskortet är bruten (värmezonens indikator visar "E")	1. Anslutningskabeln är inte korrekt ansluten eller defekt.2. Byt ut huvudkretskortet.
F3E	Fel på spolens temperatursensor.(värmezonens indikator visar "E")	Byt ut spolens sensor.
F4E	Fel på huvudkretskortets temperatursensor. (värmezonens indikator visar "E")	Byt ut huvudkretskortet.
E1E	Temperatursensorn för den keramiska glasskivan detekterar hög värme	Starta om när induktionshällen har svalnat.
E2E	Temperatursensorn för transistor (IGBT) detekterar hög värme	Starta om när induktionshällen har svalnat.
E3E	Onormal nätspänning (för hög)	Kontrollera att strömförsörjningen är normal. Starta igen när du har försäkrat dig om att den är normal.
E4E Onormal	nätspänning (för låg)	Kontrollera att strömförsörjningen är normal. Starta igen när du har försäkrat dig om att den är normal.
E5E	Fel i temperatursensor (värmezonens indikator visar "E")	Anslutningskabeln är inte korrekt inkopplad eller felaktigt monterad.

Ovanstående är bedömning och kontroll av vanliga fel. För att undvika risker och skador på induktionshällen får du inte demontera enheten själv, utan du måste kontakta leverantören.

Tekniska specifikationer

Modellnr POBO780I4BFAS
Värmezoner 4 zoner
Märkspänning 220-240V~
Märkfrekvens 50/60Hz
Total effekt 6800-7400W
Produktstorlek L x B x H (mm) 770 x 520 x 60
Inbyggnadsmätt A x B (mm) 745 x 495

Vikt och mått är ungefärliga. Eftersom vi kontinuerligt strävar efter att förbättra våra produkter kan vi ändra specifikationer och design utan föregående meddelande.

ENERGIFÖRBRUKNING

Produktinformation om energiförbrukning och maximal tid för att nå tillämpligt lägeffektläge.

Avstängt läge 0,37 W

Standbyläge N/A

Den maximala tid som krävs automatiskt ska nå tillämpligt lägeffektläge eller lägeffekttillständ.

N/A

Den här apparaten får inte kasseras med osorterat hushållsavfall. Avfall av den här typen måste samlas in separat för särskild behandling.

Denna apparat är märkt i enlighet med det europeiska direktivet 2011/65/EU för avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning (WEEE). Genom att säkerställa att apparaten kasseras på rätt sätt bidrar du till att förhindra eventuella skador på miljön och människors hälsa, som annars skulle kunna uppstå om apparaten kasserades på fel sätt.

Symbolen på produkten anger att den inte får behandlas som vanligt hushållsavfall. Den ska lämnas till en insamlingsplats för återvinning av elektriska och elektroniska produkter.

För denna apparat krävs särskild avfallshantering. För ytterligare information om behandling, återvinning och återanvändning av denna produkt ber vi dig kontakta din kommun, din lokala tjänst för avfallshantering eller butiken där du köpte den.

För mer detaljerad information om behandling, återvinning och återanvändning av den här produkten ber vi dig kontakta ditt lokala kommunkontor, din tjänst för avfallshantering eller butiken där du köpte produkten.

Power International AS, PO Box 523, N-1471 Lørenskog, Norway

Power Norge: https://www.power.no/kundeservice/ T: 21 00 40 00

Power Danmark: https://www.power.dk/kundeservice/ T: 70 33 80 80

Punkt 1 Danmark: https://www.punkt1.dk/kundeservice/ T: 70 70 17 07

Power Finland: https://www.power.fi/tuki/asiakaspalvelu/ T: 0305 0305

Power Sverige: https://www.power.se/kundservice/ T: 08 517 66 000
