POBO780I4B - Liesi Point - Ilmainen käyttöohje ja opas

Tuotetyyppi	Vapaasti seisova liesi
Merkki	Point
Malli	POBO780I4B
Polttoainetyyppi	Sähkö
Uunityyppi	Monitoiminen sähköuuni
Uunin tilavuus	Noin 70 litraa
Keittotason vyöhykkeiden määrä	4
Keittotason tyyppi	Keraaminen tai induktio (todennäköisesti keraaminen)
Mitat (K x L x S)	90 cm x 60 cm x 60 cm
Paino	Noin 55 kg
Virtalähde	220-240 V, 50/60 Hz
Energiatehokkuusluokka (uuni)	A+
Uunin toiminnot	Puhallinavusteinen, perinteinen, grilli, sulatus
Keittotason säätimet	Nupit
Pääominaisuudet	Digitaalinen ajastin, sisävalo, helposti puhdistettava emali
Puhdistus	Pyyhi kostealla liinalla; käytä mietoa pesuainetta pinttyneisiin tahroihin
Turvallisuusominaisuudet	Lapsilukko, automaattinen sammutus, viileäkosketusluukku
Varaosien saatavuus	Ota yhteyttä Pointin asiakaspalveluun
Korjattavuusindeksi	7.5 / 10

Usein kysytyt kysymykset - POBO780I4B Point

Miten asennan Point POBO780I4B -liesi?

Asennuksen tulee suorittaa pätevä sähköasentaja. Varmista, että liesi on kytketty sopivaan virtalähteeseen ja että ilmanvaihtovaatimukset täyttyvät. Katso yksityiskohtaiset asennusohjeet käsikirjasta.

Mikä on uunin energiatehokkuus?

Uunin energiatehokkuusluokka on A+, mikä takaa pienemmän energiankulutuksen verrattuna perusmalleihin.

Miten puhdistan keittotason?

Anna keittotason jäähtyä kokonaan. Pyyhi kostealla liinalla tai käytä keraamisen keittotason puhdistusainetta pinttyneille jäämille. Vältä hankaavia puhdistusaineita.

Voinko käyttää alumiinifoliota uunissa?

Kyllä, mutta vältä uunin pohjan peittämistä kokonaan, koska se voi estää lämmön kiertoa. Älä anna folion koskettaa lämmitysvastuksia.

Mitä uunin toimintoja on saatavilla?

Uuni tarjoaa useita toimintoja, kuten puhallinavusteinen, perinteinen, grilli ja sulatus.

Miten aktivoin lapsilukon?

Paina ja pidä painettuna lapsilukkopainiketta (yleensä avaimen symboli) 3 sekunnin ajan, kunnes merkkivalo syttyy. Toista samalla tavalla poistaaksesi lukituksen.

Millaisia keittoastioita suositellaan keittotasolle?

Keraamisille keittotasoille käytä tasapohjaisia keittoastioita, jotka on valmistettu ruostumattomasta teräksestä, emalista tai lasikeraamisesta. Vältä karkeapohjaisia astioita.

Miksi uuni ei lämpene?

Tarkista, onko uuni kytketty kunnolla sähköön ja onko ajastin asetettu. Jos ongelma jatkuu, lämmitysvastus saattaa olla viallinen; ota yhteys huoltoon.

Miten asetan kellon liesiin?

Paina kellopainiketta ja säädä aikaa +/- painikkeilla. Joissakin malleissa painiketta on pidettävä painettuna muutaman sekunnin ajan.

Mistä voin ostaa varaosia tähän liesiin?

Varaosia on saatavana Pointin asiakaspalvelun tai valtuutettujen jälleenmyyjien kautta. Anna mallinumero POBO780I4B tarkkojen osien saamiseksi.

KÄYTTÖOHJE POBO780I4B Point

Kiitos, kun valitsit uuden POINT-tuotteen.

Nämä käyttöohjeet opastavat sinua käyttämään laitetta oikein ja turvallisesti. On suositeltavaa käyttää aikaa tämän käyttöoppaan lukemiseen, jotta ymmärrät täysin, mitä toiminnallisia ominaisuuksia tuote tarjoaa. Lue kaikki turvallisuusohjeet huolellisesti ennen laitteen käyttöä ja säilytä käyttöopas myöhempää käyttöä varten.

Käyttöopas - Suomi ......sivu 48 - 70

Lue nämä ohjeet huolellisesti ennen laitteen käyttöä.

Asennus

Sähköiskun vaara

• Irrota laite verkkovirrasta ennen mitään sille tehtävää työtä tai kunnossapitoa.
• Liitäntä hyvään maadoitusjohtojärjestelmään on olennaista ja pakollista.
• Kiinteässä johdotuksessa on oltava johdotussääntöjen mukainen virrankatkaisuväline.
• Vain pätevä sähköteknikko saa tehdä muutoksia kotitalouden sähköjohtojärjestelmään.
• Tämän säännön huomiotta jättäminen voi johtaa sähköiskuun tai kuolemaan.

Viiltovaara

• Ole varovainen - paneelin reunat ovat teräviä.
• Tämän ohjeen noudattamatta jättäminen voi johtaa vammaan tai viiltohaavoihin.

Tärkeä turvallisuusohje

• Lue nämä ohjeet huolellisesti ennen tämän laitteen asennusta tai käyttöä.
• Mitään syttyviä materiaaleja tai tuotteita ei saa koskaan asettaa tämän laitteen päälle.
• Esitä nämä tiedot laitteen asennuksesta vastaavalle henkilölle, ne voivat vähentää asennuskustannuksia.
• Vaaran välttämiseksi, tämä laite on asennettava näiden asennusohjeiden mukaisesti.
• Vain asianmukaisesti pätevä henkilö saa asentaa ja maadoittaa tämän laitteen.
• Tämä laite tulee liittää piiriin, jossa on katkaisija, joka mahdollistaa kytkemisen irti virransyötöstä.
• VAROITUS: Käytä ainoastaan laitteen valmistajan suunnittelemia liesisuojia tai sellaisia, joiden käyttöä suositellaan käyttöohjeissa tai laitteen toimitukseen kuuluvia. Vääränlaisten liesisuojien käyttö voi aiheuttaa onnettomuuksia.
• Laitteen väärä asentaminen voi mitätöidä kaikki takuutai vastuuvaatimukset.
• Katso asennusohjeet -osasta.

Käyttö ja kunnossapito

Sähköiskun vaara

• Älä valmista ruokaa rikkinäisellä tai halkeilleella liesitasolla. Jos liesitaso rikkoutuu tai halkeaa, kytke laite heti pois päävirtakytkimellä (seinäkytkin) ja ota yhteyttä pätevään teknikkoon.
• Kytke liesitason virta pois päältä seinäkytkimellä ennen puhdistusta tai kunnossapitoa.
• Tämän säännön huomiotta jättäminen voi johtaa sähköiskuun tai kuolemaan.

Terveysvaara

- Tämä laite on sähkömagneettisten turvallisuusstandardien mukainen.

Kuumien pintojen vaara

• Käytön aikana kosketettavissa olevat osat kuumentuvat niin, että ne voivat aiheuttaa palovammoja.
• Älä anna kehosi, vaatetuksen tai minkään muun esineen kuin soveliaan keittiövälineen koskettaa keraamista lasia ennen kuin pinta on jäähtynyt.
• Metalliesineitä, kuten ruokailuvälineitä ja kansia ei saa asettaa lieden pinnalle, ne voivat kuumentua.
• Alle 8-vuotiaat lapset on pidettävä poissa laitteen läheltä, ellei heitä valvota jatkuvasti.
• Paistinpannujen kahvat voivat tuntua kuumilta koskettaa. Tarkista, etteivät pannujen kahvat ole muiden kuin käytettävän kypsennysalueen päällä. Pidä kahvat poissa lasten ulottuvilta.
• Tämän ohjeen huomiotta jättäminen voi johtaa palovammoihin.

Viiltovaara

• Keittotason raapimen partaveitsenterävä terä paljastuu, kun suojakansi on vedetty pois. Käytä sitä erittäin varovasti ja säilytä sitä turvallisesti ja lasten ulottumattomissa.
• Tämän ohjeen noudattamatta jättäminen voi johtaa vammaan tai viiltohaavoihin.

Tärkeitä turvallisuusohjeita

• Älä koskaan jätä laitetta ilman valvontaa käytön aikana. Yli kiehuminen aiheuttaa savua ja rasvaisia jäämiä, jotka voivat syttyä.

- Älä koskaan käytä laitetta työ- tai säilytystasona.

- Älä koskaan jätä mitään esineitä tai välineitä laitteen päälle.

- Älä koskaan käytä laitetta huoneen lämmittämiseen tai kuumentamiseen.

- Kytke käytön jälkeen kypsennysalueet ja liesitaso pois päältä tässä käyttöoppaassa kuvatulla tavalla (eli käyttämällä kosketusohjaimia).

- Älä anna lasten leikkiä laitteella tai istua, seisoa tai kiivetä sen päälle.

- Älä säilytä lapsia kiinnostavia esineitä hyllyille laitteen yläpuolella. Liesitasolle kiipeävä lapsi voi loukkaantua vakavasti.

- Älä jätä lapsia yksin tai valvomatta alueelle, jossa laitetta käytetään.

• Lapsilla tai henkilöillä, joiden vamma rajoittaa heidän kykyään käyttää laitetta, tulee olla vastuullinen ja pätevä henkilö antamassa ohjeita laitteen käytöstä. Ohjeiden antajan tulee olla tyytyväinen siihen, että he osaavat käyttää laitetta ilman vaaraa itselleen tai ympäristölleen.
• Älä korjaa tai vaihda laitteen mitään osaa, jota ei ole käyttöoppaassa erityisesti suositeltu. Kaikki muu huolto on annettava pätevän asentajan tehtäväksi.
• Älä käytä höyrypuhdistinta liesitason puhdistamiseen.
• Älä käytä rosoreunaisia pannuja tai vedä niitä lasipinnan päällä, se voi naarmuttaa lasia.
• Älä käytä teräsvillaa tai mitään karkeaa puhdistusainetta liesitason puhdistamiseen, ne voivat naarmuttaa keraamista lasia.
• Vaarojen välttämiseksi vahingoittuneen virtajohdon saa vaihtaa uuteen vain valmistaja, valmistajan valtuuttama huoltoedustaja tai muu vastaavalla tavalla pätevä henkilö.
• Tämä laite on tarkoitettu ainoastaan kotitalouskäyttöön! Valmistajan takuu ei kata mitään kaupallista käyttöä!
• VAROITUS: Laite ja sen kosketettavissa olevat osat kuumentuvat käytössä.
• Varo koskettamasta uunin sisällä olevia kuumennuselementtejä.
• Alle 8-vuotiaat lapset on pidettävä poissa laitteen läheltä, ellei heitä valvota jatkuvasti.
• Tätä laitetta saavat käyttää yli 8-vuotiaat lapset ja sellaiset henkilöt, joiden fyysiset tai henkiset kyvyt tai aistit ovat rajoittuneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, jos heidän turvallisuudestaan vastuussa oleva henkilö valvoo tai opastaa heitä laitteen turvalliseen käyttöön ja selittää siihen kuuluvat vaarat.
• Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa puhdistustoimia tai käyttäjän kunnossapitotöitä ilman valvontaa.
• VAROITUS: Kypsennys liedellä rasvalla tai öljyllä ilman valvontaa voi olla vaarallista ja johtaa tulipaloon. ÄLÄ KOSKAAN yritä sammuttaa tulta vedellä, vaan kytke laite pois päältä ja peitä liekki kannella tai sammutuspeitteellä.
• VAROITUS: Tulipalovaara: älä säilytä mitään tavaroita kypsennyspinnoilla.
• VAROITUS: Jos pinta on halkeillut, kytke laite pois päältä välttääksesi sähköiskun vaaran, lieden lasikeraamiset tai vastaavaa materiaalia olevat pinnat eivät tällöin ehkä suojaa jännitteisiltä osilta.
• Höyrypuhdistinta ei saa käyttää.
• Laite ei ole tarkoitettu käytettäväksi ulkoisen ajastimen tai erillisen kauko-ohjausjärjestelmän avulla. • VAARA: Kypsennysprosessia on valvottava jatkuvasti.
• Virtajohto ei saa olla näkyvissä asennuksen jälkeen.

Asennus

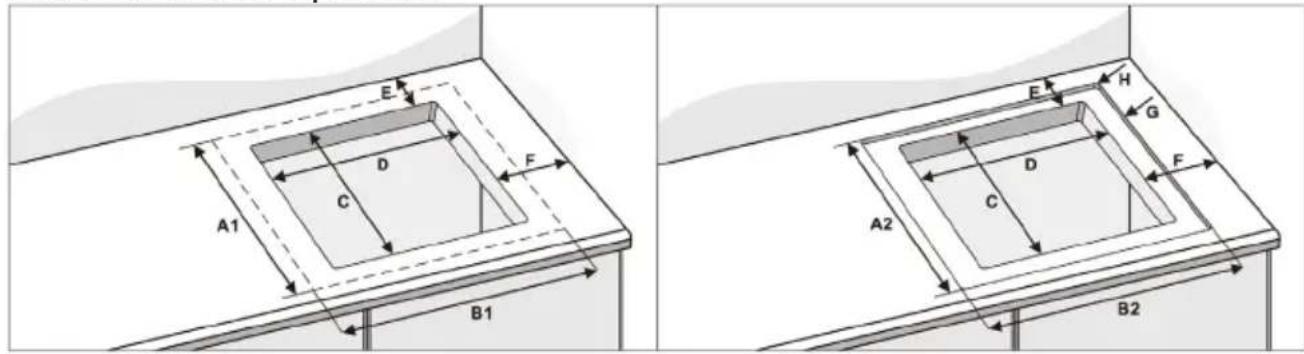

Asennusvälineiden valinta

Irrota työtasosta piirroksessa näytetyn kokoinen osa. Asennusta ja käyttöä varten reiän ympärille on jätettävä vähintään 5 cm tilaa. Varmista, että työtason paksuus on vähintään 30 mm. Valitse lämmönkestävä työtason materiaali välttääksesi suurempia muodonmuutoksia, jotka johtuvat keittolevyn lämpösäteilystä. Kuten alla olevassa kuvassa:

Kokoaminen - asennus:

Aukon koot ovat: Upotettu:

	Lasin koko		Aukon koko Takan Sivussa Säde Leikkauskoko Syvyys
	A1 B	1 C D E	F H A2	B2 G
POBO780I4BFAS	520	770	495	745	50	40	10	526	776	5

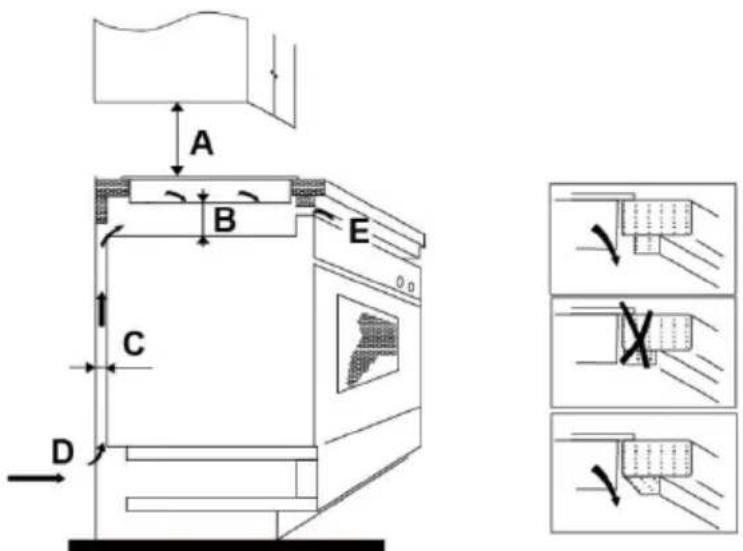

Varmista kaikissa olosuhteissa, että induktiokeittotaso on hyvin tuuletettu ja etteivät ilman sisääntulo- ja poistoaukot ole peitettyinä. Varmista, että induktiokeittotaso on hyvässä kunnossa. Kuten alla olevassa kuvassa.

Huomautus: Turvaetäisyyden keittotason ja sen yläpuolisen kaapin välillä pitää olla vähintään 760 mm.

A (mm)	B (mm)	C (mm)	D	E
760	20 minimi	20 minimi	Ilman tuloaukko	Ilmanpoisto 5 mm

Varmista ennen keittotason asentamista, että

• Työtaso on suora ja vaakatasossa, eivätkä mitkään rakenteelliset osat rajoita tilantarvetta.
• Työtaso on valmistettu lämmönkestävästä materiaalista.
• Jos keittotaso asennetaan uunin päälle, uunissa on sisäänrakennettu jäähdytystuuletin.
• Asennus täyttää kaikki vapaan tilan vaatimukset ja sovellettavat standardit ja määräykset.
• Kiinteään johdotukseen on sisällytetty paikallisten sähköasennussääntöjen ja määräysten mukaan asennettu ja sijoitettu erotuskatkaisin, joka katkaisee yhteyden sähköverkkoon kokonaan. Katkaisimen on oltava hyväksyttyä tyyppiä ja sen koskettimien väliin on jäätävä 3 mm:n ilmarako kaikissa vaiheissa (tai kaikissa [vaihe] johtimissa, jos paikalliset sähköasennusmääräykset sallivat tämän muunnoksen).
• Erotuskatkaisimen on oltava asiakkaan helposti käytettävissä, kun keittotaso on asennettuna.
• Tiedustele paikallisilta rakennusviranomaisilta ja muilta, jos olet epävarma asennuksesta.
• Käytä lämmönkestäviä ja helposti puhdistettavia viimeistelyjä (kuten keraamisia laattoja) keittotasoa ympäröivissä seinäpinnoissa.

Varmista keittotason asentamisen jälkeen

• Virtaiohtoon ei pääse käsiksi kaappien ovien tai laatikoiden takaa.
• Kaapiston ulkopuolelta tulee riittävästi raitista ilmaa keittotason alaosaan.
• Jos keittotaso on asennettu laatikon tai kaapin päälle, keittotason pohjan alapuolelle on asennettu lämpösuoja.
• Erotuskatkaisin on asiakkaan helposti käytettävissä.

Ennen kannattimien sijoittamista

Laite on sijoitettava vakaalle, tasaiselle alustalle (käytä pakkausta). Älä kohdista voimaa keittotasosta kohoaviin säätimiin.

Asennus

Leikkaa työtaso toimitettujen mittojen mukaisesti (kuten kuvassa 1 esitetään) sopivalla välineellä. Tiivistä työtason leikkausreuna silikonilla tai PTFE:llä ja anna kuivua ennen keittotason kiinnittämistä.

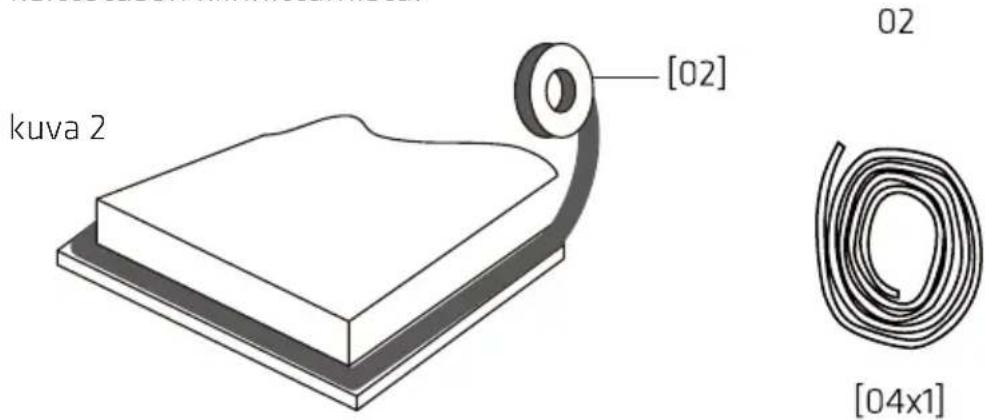

Venytä mukana toimitettu tiiviste keittotason alareunaa pitkin siten, että päät menevät päällekkäin.

Älä käytä liimaa keittotason kiinnittämisessä työtasoon. Kun tiiviste on kiinnitetty ja keittotaso asetettu aukkoon, paina keittotasoa kevyesti alaspäin työntääksesi sen työtasoon ja varmistaaksesi hyvän tiivistyksen ulkoreunan ympärillä (kuva 4).

Huomio

1. Induktiokeittotason saa asentaa vain pätevä ammattihenkilö tai asentaja. Meillä on ammattitaitoisia henkilöitä sinun avuksesi. Älä koskaan tee asennusta itse.
2. Keittotasoa ei saa asentaa suoraan astianpesukoneen, jääkaapin, pakastimen, pesukoneen tai vaatekuivaimen yläpuolelle, koska kosteus voi vahingoittaa keittotason elektroniikkaa.
3. Induktiokeittolevy tulee asentaa siten, että voidaan varmistaa hyvä lämpösäteily luotettavuuden varmistamiseksi.
4. Seinän ja indusoituneen lämpöalueen työtason yläpuolella on kestettävä kuumuutta.
5. Laminaattikerroksen ja liiman on kestettävä kuumuutta vahinkojen välttämiseksi.

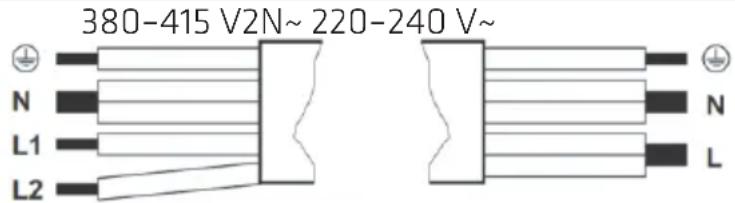

Keittotason kytkeminen sähköverkkoon

Tämän keittotason saa kytkeä sähköverkkoon vain asianmukaisesti pätevä henkilö. Tarkista ennen keittotason kytkemistä sähköverkkoon, että:

1. kotitalouden sähköjärjestelmä kestää keittotason ottaman tehon.
2. jännite vastaa arvokilvessä ilmoitettua jännitettä
3. virtajohdon eri osuudet kestävät arvokilvessä ilmoitetun kuorman.

Älä käytä keittotason liittämiseen virtalähteeseen sovittimia, jännitteenalentimia tai kytkentälaitteita, koska ne voivat ylikuumentua ja syttyä tuleen.

Virtajohto ei saa koskettaa kuumia osia, ja se on sijoitettava niin, ettei sen lämpötila ylitä missään kohdassa 75 °C:ta.

Tarkista sähköasentajalta, soveltuuko kotitalouden sähköjärjestelmä ilman mitään muutoksia. Muutoksia saa tehdä ainoastaan valtuutettu sähköasentaja.

Kaksi vaihetta: 380-415 V2N~ Yksi	vaihe: 220-240 V~
5x1,5 mm 2 tai 4x2,5 mm 2	5x1,5 mm 2 tai 3x4 mm 2
Vihreä/keltainen Vihreä/keltainen
N Sininen ja harmaa Sininen ja harmaa N
L1 Musta Musta ja ruskea L
L2 Ruskea

• Jos johto on vaurioitunut tai vaihdettava, sen saa tehdä vain huoltoasentaja asianmukaisia työkaluja käyttäen tapaturmien välttämiseksi.
• Jos laite kytketään suoraan verkkoon, on asennettava kaikki navat katkaiseva katkaisija, jossa vähimmäisrako koskettimien välillä on 3 mm.
• Asentajan on varmistettava, että sähkökytkentä on oikeanlainen ja täyttää turvallisuusmääräykset.
• Johtoa ei saa taivuttaa eikä jättää puristuksiin.
• Johto on tarkistettava säännöllisesti, ja sen saa vaihtaa vain valtuutettu asentaja.

Varoitus

Jos virtajohto ei ole tarpeeksi pitkä, voit vaihtaa uuden pidemmän virtajohdon alla olevien ohjeiden mukaisesti. Ammattitaitoisen sähköasentajan TÄYTYY noudattaa kaikkia alla olevia ohjeita.

1. Ota ruuvimeisseli valmiiksi ruuvien irrottamista varten.

1. Irrota virtajohto ja vaihda se uuteen virtajohtoon.

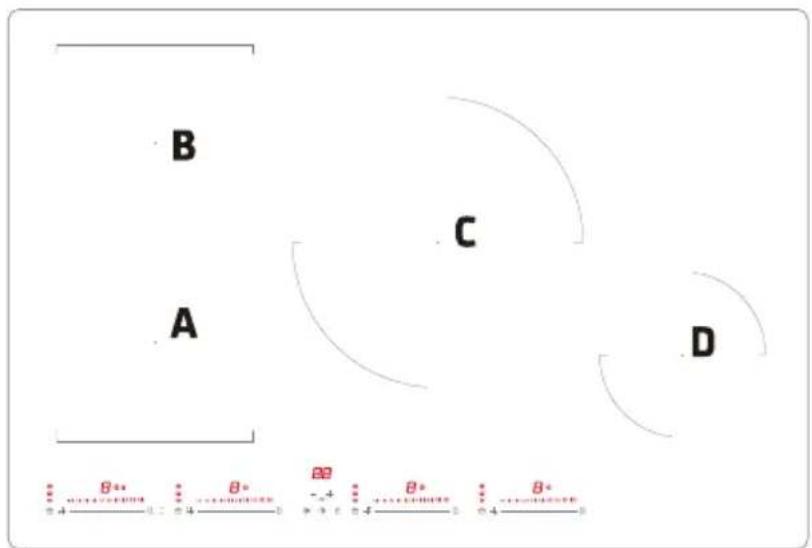

Tuotteen yleiskuvaus

Ohjauspaneeli

Kuvake Kuvaus
A + + + + .	Alueen valintanäppäin
B 1	PÄÄLLE/POIS-näppäin
C + -	Ajastinnäppäin
D ——	Tehonsäädin
E B	Lisätehonsäädin(kaksoistehostimet)
F 2	Ajastimen ilmaisin(ei painike)
G 3	Keittotoiminto
H 4	Lapsilukkonäppäin
I 5	Taukonäppäin

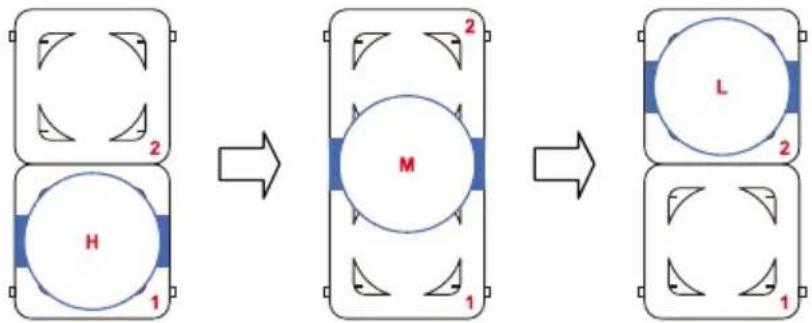

J 6	Flex Zone -toiminto
K —+—	Ajastimen säätönäppäin

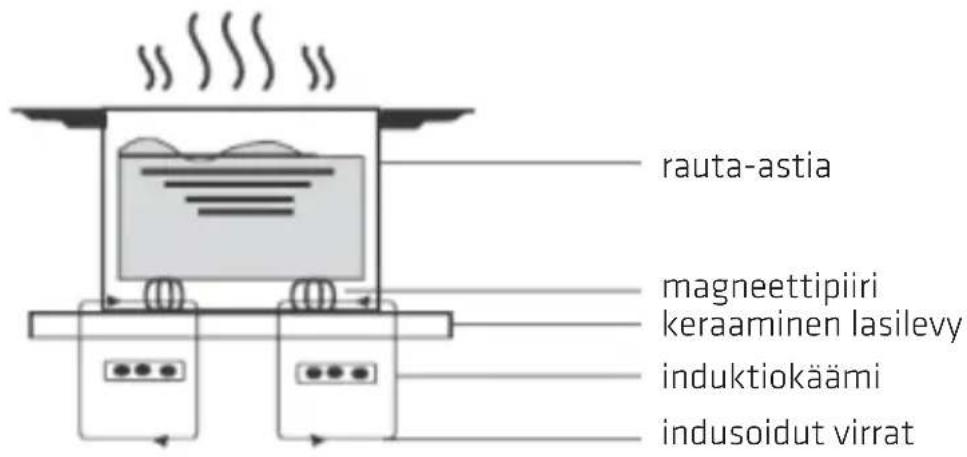

Sananen ruoanlaitosta induktion avulla

Induktio on turvallinen, edistynyt, tehokas ja taloudellinen ruoanlaittotekniikka. Siinä käytetään sähkömagneettista värähtelyä, joka tuottaa lämmön suoraan keittoastiaan eikä välillisesti lasipintaa kuumentamalla. Lasi kuumenee vain siksi, että keittoastia kuumentaa sen.

Ennen uuden induktiokeittotason käyttöä

• Lue tämä opas kiinnittäen erityistä huomiota lukuun "Turvallisuusvaroitukset".
• Poista induktiokeittotasosi ympärillä mahdollisesti vielä oleva suojakalvo.

Kosketussäätimien käyttäminen

• Säätimet reagoivat kosketukseen, joten niitä ei tarvitse painaa.
• Käytä sormenpään pehmeää osaa, ei sen kärkeä.
• Kuulet piippauksen aina, kun kosketus on rekisteröity.
• Varmista, että säätimet ovat aina puhtaat ja kuivat ja ettei mikään esine (kuten aterimet tai pyyhe) peitä niitä. Ohutkin vesikerros voi vaikeuttaa säätimien käyttöä.

Oikean keittoastian valinta

• Käytä ainoastaan keittiöastioita, joiden pohja soveltuu induktioruoanvalmistukseen. Etsi induktiosymboli keittoastian pakkauksesta tai pohjasta.
• Voit tarkistaa keittoastiasi sopivuuden tekemällä magneettikokeen. Vie magneetti astian pohjaa kohti. Jos astia vetää sen puoleensa, astia soveltuu induktiolle.

• Jos sinulla ei ole magneettia:

1. Laita hieman vettä tarkistettavaan keittoastiaan.
2. Jos vi vilku näytössä ja jos vesi kuumenee, keittoastia on sopiva.

- Seuraavista materiaaleista valmistetut keittoastiat eivät ole sopivia: puhdas ruostumaton teräs, alumiini tai kupari, jossa ei ole magneettista pohjaa, lasi, puu. posliini, keramiikka ja kivitavara.

Älä käytä rosoreunaisia tai kaarevapohjaisia keittoastioita.

Varmistu, että keittoastian pohja on sileä, se asettuu tasaisesti lasia vasten ja on saman kokoinen kuin keittoalue. Käytä keittoastioita, joiden läpimitta on sama kuin valitun keittoalueen. Kun käytät hieman tätä suurempaa keittoastiaa, energiankäyttö on tehokkainta. Jos käytät pienempää keittoastiaa, tehokkuus on hieman suunniteltua pienempi. Keittotaso ei välttämättä tunnista alle 140 mm:n astioita. Keskitä keittoastia aina keskelle keittoaluetta.

Nosta astia pois induktiokeittotasolta -älä liu'uta, ettei lasi naarmuunnu.

Induktiokeittotason käyttäminen

Valmistuksen aloittaminen

1. Kosketa PÄÄLLE/POIS-säädintä hetki. Kun virta on kytkeytynyt, summeri piippaa kerran, kaikissa näytöissä näkyy “-”, mikä osoittaa induktiokeittotason olevan valmiustilassa.
2. Aseta sopiva keittoastia haluamallesi keittoalueelle. Varmista, että keittoastian pohja ja keittoalueen pinta ovat puhtaat ja kuivat.
3. Valitse vastaava alueen valintanäppäin sen lämpöalueen mukaan, johon keittoastia on sijoitettu painamalla alueen valintanäppäintä (A) tai tehonsäädintä (D).

• Ensimmäisellä kerralla, kun kosketat liukusäädintä, aktivoit vastaavan alueen tehotason säätötilan. Koskettamalla uudelleen voit säätää haluamasi tehotilan. (Voit myös noudattaa AUTOMAATTISTA keittoastian tunnistusta kuten alla, silloin sinun ei tarvitse aktivoida sitä manuaalisesti.)
• Jos et valitse lämpöasetusta 1 minuutin kuluessa, induktiokeittotaso sammuu automaattisesti. Sinun täytyy aloittaa uudelleen vaiheesta 1.
• Voit muuttaa lämpöasetusta milloin tahansa valmistuksen aikana.
• AUTOMAATTINEN keittoastian tunnistus: kun keittotaso on päällä, aseta keittoastia lämpöalueelle, vastaava lämpöalue aktivoituu automaattisesti, eikä lämpöaluetta tarvitse aktivoida koskettamalla liukupalkkia.

Jos näytöllä vilkkuu >vuorotellen lämpöasetuksen kanssa

Tämä tarkoittaa, että:

• et ole laittanut astiaa oikealle keittoalueelle tai; - käyttämäsi astia ei sovellu induktioruoanvalmistukseen tai; - astia on liian pieni tai huonosti keskitetty keittoalueelle. Kuumennus ei käynnisty, ennen kuin keittoalueella on sopiva astia. Näyttö sammuu automaattisesti 1 minuutin kuluttua, jollei sopivaa astiaa aseteta paikalleen.

Ruoanvalmistuksen lopettaminen

1. Kosketa sen keittoalueen tehonsäädintä (D), jonka haluat kytkeä pois päältä.
2. Koskettamalla liukupalkkia lasket tehon "O"-tasolle.
3. Varo kuumia pintoja. "H" osoittaa, mikä keittoalue on liian kuuma koskettaa. Se häviää, kun pinta on jäähtynyt turvalliseen lämpötilaan. Tätä voidaan myös käyttää energiansäästökeinona, jos haluat hyödyntää jälkilämpöä asettamalla astian kuumalle alueelle.

Lisätehotoiminnon käyttäminen

Lisätehotoiminnon ottaminen käyttöön

1. Kosketa lisätehonsäädintä (E) kerran, keittoalueen ilmaisimessa näkyy "b". Kosketa lisätehonsäädintä (E) kaksi kertaa, keittoalueen ilmaisimessa näkyy "P".
2. Lisätehotoiminto kestää 5 minuuttia ja sen jälkeen vastaavan keittoalueen teho palaa takaisin tasolle 9 automaattisesti ja toiminta jatkuu.

Lisätehotoiminnon peruuttaminen

1. Kosketa sen keittoalueen tehonsäädintä (D), jonka haluat peruuttaa.
2. Huomautukset:

• Toiminto toimii kaikilla keittoalueilla.

- Keittoalue palaa tehotasolle 9 automaattisesti 5 minuutin kuluttua, jos mitään ei tehdä tehotason muuttamiseksi.

Keittotoimintojen käyttäminen

Voit valita 5 kätevästä keittotoiminnosta painamalla Keittotoimintonäppäintä (G), jokaisella painalluksella toiminto muuttuu.

Sulatus (noin 50 °C)

Lämmittäminen tai lämpimänä pito (noin 70 °C)

Hauduttaminen, lämpötila lähellä kiehumista.

Automaattinen öljyssä paistaminen, öljyn lämpötilana pysyy noin 210 ± 15 °C

Automaattinen keittotoiminto, kun keittoastian koko on sama kuin keittoalueen, se lämmittää veden automaattisesti kiehuvaan lämpötilaan ja pitää sitä yllä 15 minuuttia, minkä jälkeen keittoalue kytkeytyy pois automaattisesti.

Taukotoiminnon käyttäminen - Stop & Go

Taukotoimintoa voidaan käyttää milloin tahansa valmistuksen aikana. Sen avulla induktiokeittotaso voidaan pysäyttää ja asetukset voidaan palauttaa.

1. Varmista, että keittoalue toimii.
2. Kosketa Tauko-näppäintä (I). Kaikkien keittoalueiden näytöissä näkyy ” ”. Induktiokeittotason toiminta kytkeytyy pois päältä lukuun ottamatta näppäimiä Tauko (I), PÄÄLLE/POIS (B) ja Lapsilukko (H).
3. Voit peruuttaa taukotilan koskettamalla Tauko-näppäintä (I) ja koskettamalla uudelleen mitä tahansa muuta näppäintä lukuun ottamatta Tauko-näppäintä ja PÄÄLLE/POIS-näppäintä. Aiemmin asetettu keittotila palautuu.

Lapsilukkotoiminnon käyttäminen

• Voit lukita säätimet tahattoman käytön estämiseksi (esimerkiksi jos lapset kytkevät keittoalueet vahingossa päälle).
• Kun säätimet on lukittu, kaikki säätimet POIS-säädintä lukuun ottamatta ovat pois käytöstä.

Kosketa Lapsilukko-säätönäppäintä (H) sekunnin ajan. Ajastimen ilmaisin näyttää "Lo".

Säätimien lukituksen avaaminen

1. Varmista, että induktiokeittotaso on kytketty päälle.
2. Kosketa lapsilukko-säätönäppäintä (H) ja pidä sitä jonkin aikaa.
3. Voit nyt aloittaa induktiokeittotason käytön.

Kun keittotaso on lukitustilassa, kaikki säätimet ovat poissa käytöstä paitsi POIS-säädin. Voit aina hätätilanteessa sammuttaa keittotason POIS-säätimellä, mutta sinun on avattava keittotason lukitus ensin seuraavaa toimintoa varten.

Ajastimen käyttäminen

Voit käyttää ajastinta kahdella eri tavalla:

• Voit käyttää sitä minuuttiajastimena. Tällöin ajastin ei kytke mitään keittoaluetta pois päältä, kun aika on kulunut.
• Voit asettaa sen kytkemään yhden tai useamman keittoalueen pois päältä, kun aika on kulunut.
• Ajastimen enimmäisaika on 99 minuuttia.

Ajastimen käyttö minuuttiajastimena

Et ole valinnut mitään keittoaluetta.

1. Varmista, että ainakin yksi keittoalue on kytketty päälle. (Huomaa: voit käyttää minuuttiajastintoimintoa, kun vastaava keittoalueen ilmaisin on päällä.)
2. Kosketa "-" tai "+" (K) ajastinkuvakkeen läheltä. Ajastimen ilmaisin alkaa vilkkua ja ajastimen näytössä näkyy "00".
3. Aseta aika koskettamalla ajastimen "-" tai "+" -säädintä (K). Kun aika on säädetty, ajastimen merkkivalo vilkkuu 5 sekuntia ja keittotaso vahvistaa ajastimen asetukset automaattisesti, minkä jälkeen ajastimen merkkivalo lakkaa vilkkumasta.

Vinkki: Koskettamalla ajastimen "-" tai "+" -säädintä (C) kerran aika lyhenee tai pitenee 1 minuutilla.

Koskettamalla ajastimen "-" tai "+" -säädintä (C) pitkään aika lyhenee tai pitenee 10 minuutilla.

Kun aika on asetettu, ajan laskeminen alkaa välittömästi. Näytössä näkyy jäljellä oleva aika.

Äänimerkki piippaa 30 sekunnin ajan ja ajastimen ilmaisin sammuu, kun asetettu aika on kulunut.

Ajastimen asettaminen kytkemään yksi tai useampi keittoalue pois päältä

Jos ajastin on asetettu yhdelle alueelle:

1. Kosketa vastaavan käytössä olevan keittoalueen tehonsäädintä (D). Vastaavan keittoalueen ilmaisin vilkkuu.
2. Käyttämällä "+" ja "-" (K) ajastinkuvakkeen läheltä, voit asettaa ajastimen 1-99 minuuttiin.

Kun aika on asetettu, ajan laskeminen alkaa välittömästi. Näytössä näkyy jäljellä oleva aika ja ajastimen ilmaisin vilkkuu 5 sekunnin ajan.

Vinkki: Piste tehotason ilmaisimen vieressä palaa osoittaen, että kyseinen alue on valittuna.

Kun keittoaika umpeutuu, vastaava keittoalue kytkeytyy pois päältä automaattisesti. Muut keittoalueet jatkavat toimintaansa, jos ne on kytketty päälle aiemmin.

Kun käytät "ajastinta hälytyksenä" ja "ajastinta alueiden kytkemiseen pois päältä" yhdessä, näytössä näkyy hälytyksen jäljellä oleva aika ensimmäisenä prioriteettina. Paina keittoalueen tehonsäädintä (D) nähdäksesi kyseisen alueen jäljellä olevan sammutusajan.

Flex-Zone-toiminnon käyttäminen

- Tätä aluetta voi käyttää yhtenä alueena ruoanlaittotarpeen mukaan milloin tahansa.

- Joustava alue koostuu kahdesta itsenäisestä induktorista, joita voi ohjata erikseen. Kun se toimii yhtenä alueena ja keittoastia siirretään yhdeltä alueelta toiselle joustavan alueen sisällä, säilyy sen alueen tehotaso, jolle keittoastia oli alun perin sijoitettu. Se osa, joka ei ole keittoastian peitossa, kytkeytyy automaattisesti pois päältä.

- Voit aktivoida joustavan aluetilan koskettamalla -painiketta. Nyt voit säätää haluamasi tehotason liukupalkin avulla.

• Tärkeää:

Varmista, että asetat keittoastian keskelle etu-/takakeittoaluetta. Ihanteellisin on soikea tai suorakulmainen kattila tai grillipannu.

Esimerkkejä oikeasta ja väärästä astian sijoittamisesta.

Smart Flex -toiminto:

Smart Flex -toiminnon aktivoiminen:

1. Kun keittotaso on PÄÄLLÄ, kosketa Flex Zone -näppäintä (J) kerran aktivoidaksesi Flex Zone -toiminnon.
2. Kun Smart Flex -alue on aktivoitu, se siirtyy Smart Flex -tilaan ilman, että keittotasoa tarvitsee enää ohjata manuaalisesti.
3. Jos Smart Flex -toiminto poistetaan vahingossa käytöstä, noudata vaihetta 1 Smart Flex -toiminnon aktivoimiseksi uudelleen.

A) Kun Flex-alueelle on asetettu vain yksi kattila/pannu:

Kun kattila/pannu asetetaan Flex Zone -etualueelle, keittotaso kytkeytyy automaattisesti päälle ja asettaa tehon tasolle 9 nopeaa lämmitystä varten. Kun kattila/pannu asetetaan Flex Zone -taka-alueelle, keittotaso kytkeytyy automaattisesti päälle ja asettaa tehon tasolle 2 lämpimänä pitämistä varten.

B) Kun kaksi kattilaa/pannua on asetettu Flex Zone -alueelle. Aseta ensin yksi pannu/kattila etuosaan tai takaosaan Flex Zone -alueelle. Jos toinen pannu/kattila asetetaan 5 sekunnin sisällä, liesitaso käynnistyy automaattisesti ja asettaa tehon tasolle 9 etuosassa ja tasolle 2 takaosassa.

Smart Flex -toiminnon poistaminen käytöstä:

Kun Smart Flex -toiminto on päällä, kosketa ala-alueen tehonsäädintä (D) ja säädä teho manuaalisesti. Smart Flex -toiminto kytkeytyy pois päältä ja keittotaso toimii normaalilla Flex Zone -toiminnolla samalla tehotasolla kaikilla Flex Zone -alueilla. Voit myös painaa kaksi kertaa tai pitkään Flex Zone -toimintonäppäintä (J) Smart Flex -toiminnon poistamiseksi käytöstä. Nyt keittotaso toimii yhdellä alueella ja

Flex-toiminto on pois päältä.

Normaali Flex Zone -toiminto:

Normaalin Flex Zone -toiminnon aktivointi: Paina Flex Zone -toimintonäppäintä (J) aktivoidaksesi Flex Zone -toiminnon. Paina alemman alueen tehonsäädintä (D) ja säädä teho manuaalisesti, keittotaso toimii normaalilla Flex Zone -toiminnolla samalla tehotasolla kaikilla Flex Zone -alueilla.

Ylikuumenemissuojaus

Lämpötila-anturi seuraa induktiokeittotason sisäistä lämpötilaa. Kun lämpötila on liian korkea, induktiokeittotason toiminta pysäytetään automaattisesti.

Muistitoiminto

Jos kosketat vahingossa PÄÄLLE/POIS-näppäintä ruoanlaiton aikana ja jos kosketat PÄÄLLE/POIS-näppäintä uudelleen 10 sekunnin kuluessa, keittotaso kytkeytyy päälle ja palaa automaattisesti edelliseen asetustilaan. Jos kytket keittotason vahingossa pois päältä ja kytket sen päälle yli 10 sekunnin kuluttua, muistitoiminto poistuu käytöstä, eikä edellistä asetusta voi palauttaa. Jos keittotason sähkö katkeaa, muistitoimintoa ei voida aktivoida.

Pienten astioiden havaitseminen

Kun vääränkokoinen tai magnetisoitumaton (esim. alumiini)astia tai muu hyvin pieni esine (esim. veitsi, haarukka, avain) jää keittotasolle, keittotaso siirtyy automaattisesti valmiustilaan 1 minuutin kuluttua. Puhallin jäähdyttää induktiokeittotasoa vielä 1 minuutin ajan.

Automaattinen sammutussuojaus

Automaattinen sammutus on induktiokeittotason turvallisuustoiminto. Jos unohdat kytkeä pois päältä keittoalueen, se sammuu automaattisesti. Oletustoiminta-ajat näkyvät alla olevassa taulukossa:

Tehotaso 1-3 4-6 7-8 9
Oletustoiminta-aika (min) 360	180 120 90

Kun astia on poistettu, induktiokeittotaso lopettaa kuumentamisen välittömästi ja keittotaso sammuu automaattisesti 2 minuutin kuluttua.

Henkilöiden, joilla on sydämentahdistin, on neuvoteltava lääkärin kanssa ennen tämän laitteen käyttöä.

Tehonhallintatoiminto

Voit rajoittaa keittotason enimmäistehoa energian säästämiseksi tai käyttääksesi sitä erityisessä sähköympäristössä.

1. Kytke keittotaso päälle koskettamalla PÄÄLLE/POIS-näppäintä (B) ,① ilman muuta säätöä keittotaso siirtyy valmiustilaan 1 minuutiksi.
2. Kun keittotaso on valmiustilassa, kosketa alueen B Keittotoimintonäppäintä (G) -a Lapsilukko-säätönäppäintä (H) samanaikaisesti 3 sekunnin ajan, keittotaso siirtyy nyt asetustilaan ja ajastimen ilmaisimessa näkyy "SS"
3. Kosketa Tauko-näppäintä (I) ja ajastimen ilmaisimessa näkyy " " SE
4. Toista nyt säätömenetelmä vaiheessa 2 ja ajastimen ilmaisimessa näkyy nykyinen enimmäistehoasetus: 28 / 45 / 60 / 72, oletusasetus on 72 (7200 W).
5. Käytä ajastimen säätönäppäintä (K) vaihtaaksesi enimmäistehon raja-arvoa, voit valita 28 (2800 W), 45 (4500 W), 60 (6000 W) ja 72 (7200 W).
6. Kun olet asettanut enimmäistehorajan, vahvista asetus koskettamalla Tauko-näppäintä (I) ja keittotaso palaa automaattisesti valmiustilaan.
7. Jos keittotaso on sammutettu asetusprosessin aikana, muutosta ei tallenneta, ja se on aloitettava uudelleen vaiheesta 1.

Virhenäyttö ja tarkastus

Jos jotain epänormaalia ilmenee, induktiokeittotaso siirtyy automaattisesti suojaustilaan ja näyttää vastaavat suojauskoodit:

Virheilmoitus	Mahdollinen syy Ratkaisu
	Ei keittoastiaa tai se ei ole soveltuva	Vaihda keittoastia.
ER03	Vettä tai keittoastia säätimen lasin päällä	Puhdista ohjauspaneeli.
F1E	Näyttöpaneelin ja keskusyksikön välinen yhteys ei toimi (keittoalueen ilmaisin näyttää "E")	1. Liitäntäkaapelia ei ole kytketty oikein tai se on viallinen;2. Vaihda keskusyksikkö.
F3E	Käämin lämpötila-anturin toimintahäiriö. (keittoalueen ilmaisin näyttää "E")	Vaihda käämin anturi.
F4E	Keskusyksikön lämpötila-anturin toimintahäiriö. (keittoalueen ilmaisin näyttää "E")	Vaihda keskusyksikkö.
E1E	Keraamisen lasilevyn lämpötila-anturin korkea lämpötila	Käynnistä uudelleen induktiokeittotason jäähdyttyä.
E2E	IGBT:n lämpötila-anturin korkea lämpötila	Käynnistä uudelleen induktiokeittotason jäähdyttyä.
E3E	Epänormaali syöttöjännite (liian korkea)	Tarkista, onko virtalähde normaali; Kytke virta päälle, kun virtalähde on normaali.
E4E	Epänormaali syöttöjännite (liian matala)	Tarkista, onko virtalähde normaali; Kytke virta päälle, kun virtalähde on normaali.
E5E	Lämpötila-anturin vika (keittoalueen ilmaisin näyttää "E")	Liitäntäkaapelia ei ole kytketty oikein tai se on asennettu virheellisesti.

Edellä mainitut ovat yleisten vikojen arviointi- ja tarkastusohjeet. Älä pura yksikköä itse, jotta vältät induktiokeittotason vaarat ja vauriot ja ota yhteyttä toimittajaan.

Tekniset tiedot

Mallinro POB0780I4BFAS
Keittoalueet 4 keittoaluetta
Nimellisjännite 220-240V~
Nimellistaajuus 50/60Hz
Kokonaisteho 6800-7400W
Tuotteen koko P×L×K (mm) 770 x 520 x 60
Sisämitat A×B (mm) 745 x 495

Paino ja mitat ovat likimääräisiä. Koska pyrimme jatkuvasti parantamaan tuotteitamme, teknisiä tietoja ja muotoilua voidaan muuttaa ilman ennakkoilmoitusta.

ENERGIANKULUTUS

Tuotetiedot tehonkulutuksesta ja enimmäisajasta, joka tarvitaan sovellettavan tehonsäästötilan saavuttamiseen.

Pois päältä -tila 0,37 W
Valmiustila N/A
Enimmäisaika, joka tarvitaan, saavuttaa automaattisesti sovellettavan tehonsäästötilan.	N/A

Älä hävitä tätä tuotetta lajittelemattoman sekajätteen mukana. Tällaiset jätteet on kerättävä erikseen erityiskäsittelyä varten.

Tämä laite on merkitty eurooppalaisen sähkö- ja elektroniikkalaiteromusta annetun direktiivin 2011/65/EU (WEEE) mukaisesti. Hävittämällä tuotteen oikealla tavalla ehkäiset ympäristölle ja ihmisten terveydelle aiheutuvia haitallisia vaikutuksia, joita jätteiden epäasianmukainen käsittely saattaa muussa tapauksessa aiheuttaa.

Tuotteessa oleva symboli ilmaisee, että tuotetta ei saa käsitellä tavallisena kotitalousjätteenä. Se on toimitettava sopivaan sähkö- ja elektroniikkalaiteromulle tarkoitettuun keräyspisteeseen kierrätystä varten.

Tämä laite edellyttää erityistä jätteenkäsittelyä. Lisätietoja tuotteen käsittelystä, hyötykäytöstä ja kierrätyksestä saat paikallisilta viranomaisilta, kotitalousjätteen jätepalvelusta tai tuotteen ostopaikasta.

Tarkempaa tietoa tuotteen käsittelystä, hyötykäytöstä ja kierrätyksestä saat paikallisilta viranomaisilta, kotitalousjätteen jätepalvelusta tai tuotteen ostopaikasta.

Power International AS, PO Box 523, N-1471 Lørenskog, Norway

Power Norjassa: https://www.power.no/kundeservice/ P: 21 00 40 00

Power Tanskassa: https://www.power.dk/kundeservice/ P: 70 33 80 80

Punkt 1 Tanskassa: https://www.punkt1.dk/kundeservice/ P: 70 70 17 07

Power Suomessa: https://www.power.fi/tuki/asiakaspalvelu/ P: 0305 0305

Power Ruotsissa: https://www.power.se/kundservice/ P: 08 517 66 000

Turvallisuusvaroitukset
