Typ av produkt	Elektrisk häcksax
Märke	AEG
Modell	HS 40
Effektförbrukning	500 W
Klipplängd	40 cm
Max klipptjocklek	20 mm
Tandavstånd	26 mm
Tomgångsskärningar	2600 min⁻¹
Vikt	3,6 kg
Strömförsörjning	Enfas växelström, dubbel isolering
Spänning	Se typskylt
Stötskydd	Ja, framför bladaggregatet
Snabbstopp	Mindre än 0,33 sekunder
Tvåhandsäkerhet	Ja, manöverbygel och handtag
Skyddskåpa	Transparent, för synskydd
Blad	Dubbelt blad med motsatt rörelse, utbytbara
Smörjning av blad	Automatisk via inbyggd smörjare
Rengöring	Tvätta inte med vatten; använd ett hartsförtunningsmedel
Förvaring	I den medföljande skyddskviveren
Inkluderade tillbehör	Skyddskviver, skyddssköld
Rekommenderade klippperioder	Lövhäckar: juni och oktober; barrträd: april och augusti; snabbväxande: var 6:e vecka från maj
Ljudnivå	Cirka 85 dB(A)
Hand-armvibrationer	Mindre än 2,5 m/s²

Vanliga frågor - HS 40 AEG

Hur startar man häcksaxen HS 40?

För att starta, tryck samtidigt på manöverbygeln och handtaget. Maskinen startar endast när båda är intryckta. Ordningen spelar ingen roll.

Hur stoppar man maskinen snabbt?

Släpp en av de två manöverdelarna (bygel eller handtag). Snabbstoppsystemet stannar bladen på mindre än 0,33 sekunder.

Vad gör man om strömkabeln är skadad?

Dra genast ur kontakten. Använd inte en skadad kabel. Låt en professionell byta ut den. Den korta kabeln är avsedd att anslutas till en lätt utbytbar förlängningssladd.

Hur monterar man skyddsskölden?

Placera skyddsskölden med hållarbygeln på maskinen genom att föra in den i skåran på kåpan, skruva sedan fast och dra åt de två medföljande skruvarna.

Vilken är den maximala grenstjocklek som HS 40 kan klippa?

Häcksaxen kan klippa grenar med en maximal diameter på 20 mm.

Hur rengör man bladen efter användning?

Tvätta aldrig med vatten. För barrträd, spraya med ett hartsförtunningsmedel. Det rekommenderas att spraya med rengörings- och underhållsspray efter varje användning.

Hur byter man ut bladaggregatet?

Koppla bort maskinen. Vänd maskinen, skruva loss de sex skruvarna på växellådslocket (B), därefter de två fästskruvarna (C), ta ut bladaggregatet (D) uppifrån. Montera det nya aggregatet och se till att excentrarna (E) och drivtaget (F) passar in. Skruva tillbaka locket.

Kan jag använda häcksaxen i regn?

Nej, använd inte maskinen i regn eller på våta häckar. Symbol finns på maskinen.

Hur förvarar man häcksaxen?

Förvara och transportera alltid maskinen i den medföljande skyddskviveren. Kviveren kan fästas på väggen med två skruvar.

Var hittar man reservdelar eller får maskinen reparerad?

Använd endast AEG-delar. För reparationer, kontakta AEG:s serviceverkstäder (se broschyren Garanti/Adresser). För byte av blad, skicka bladaggregatet till AEG:s service.

BRUKSANVISNING HS 40 AEG

Var god Iäs och tag tillvara dessa instruktioner.

(SF) Kayttoohje

Lue ja sailyto

TR Kullanim kilavuzu

Tvåhandssakerhetsströmbrytare möjiggör driften av häcksaxen endast med bända händer i rätt position. Släpps grepp stannar snabbstoppet knivbladen på mindreän 0,03 sek.

Strömbrytarbygeln, den länge strömbrytaren och softgrip bygelhandtaget möllgör.
ett bekvämt arbetsforlopp i alla greppositioner.

Den genomskinliga skolden skyddar mot skador fran vassa kvistar atan att skymma sikten.

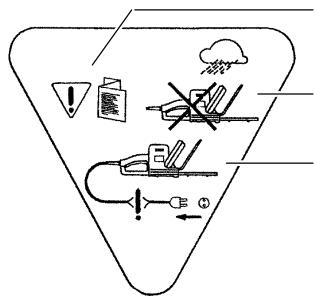

Symboler:

Läs braksanvisningen noga före användningen.

Använd ej redskapet i regn eller på blöta höckar.

Om kabeln skadas aller klipsps av - drag ur kontakten omedelbart! Skadad kabel fãr ej anvandas.

Stötskyddet forhindrar obehagliga bakstotar vid eventuella stotar mot t ex grindstolpe ell husvagg,ller undviker att knivbladet stots i marken vid lodrat klippning.

For att sakra kontaktanslutningen finns det en kabelavlastningskrok for frolängningskabeln på handtaget.

Dom mot varandra arbetande knivbladen skär at bada hall, därigenom uppnas en högre skäreffekt och lugnare gäng. Knivbladens nedre skäränder ar trubbiga, avrundade och nagra millimeter langre an dom övre. Därigenom minskas skaderiskeen.

Med ett fatal handgrepp kan bladsetet bytas ut. Genom att sanda dem till en AEG-serviceverkstad kan latt nya skarpta knivblad erhallas erer utbyte till olica knivlangder genomforas.

Andringer: Text, Bilder och data overensstämmer med det tekniska utforande som gäller vid tiden fortryckterminen. Andringer som har betydelse for vidare utvecklingen av alla producerk ar forbehällna.

Nätanslutting		Endast till enfas-växelström och endast till den nätspänning som finns angiven på effektskylten. Anslutting fär okså góras till uttagutan skyddsjord)davarktygen arskyddisolerade enligt DIN 57 740/VDE 0740 resp. CEE 20. Radioavstörningen arenligt EN 55014.Koppla redskapets kontakt till förlängningskabel och säkra den genom fastsättning i avlastningskroken frän oavsiktlig urdragningRedskapets kabel ar avsiktlig kont därfor att man trots iakttagen forsiktigkeit kan klippa av kabeln och)daskall detta ske i förlängningskabeln, som lättare kan bytas ut.
Montering	1.Skjut sköld med bygel på redskapet, se fig.,skölden måste foras i spár på huset2.Drag fast med skruvar.
In-/urkoppling	Inkoppling:Häll fast i strömbrytarbygeln och tryck på strömbrytaren.Vilken ordning detta sker har ingen betydelse, redskapet starter Först;när;báda brytaretrycks in.Kontinuérlig drift arav sakerhetssköj ejmög.Lrkappling:slapp strömbrytarbygelnEller strömbrytare.Genom det inbyggda snabbstoppet stannar knivbladen after att man släppt strömbrytare inom 0,03 sek.
Hanterings-anvisning	Vi rekommanderat att inför Första användingen lasa bruksanvisningen och sätta sig in i redskapets Funktionssätt.Häll alltid redskapet med báda händerna och stä på stadigt underlag. Se upp med barn och djur inom arbetsmådet!Ha alltid gott om spelrum mellan kropp och knivblad.För att undvika skada på forlängningskabeln - börja arbetet.nara eluttaget och arbeta Dig bort därifrän, lát gärna kabeln "försvinna" over axeln bakom Dig.Undvik att lata sand och jord komma på knivbladen vid marknärera arbeten.För redskapet i rät vinkel mot skärriktningen langs höcken. Alltför tjocka kvistar klippes i forvög med lämpligt verktyg.Med lite övning kan blad- och kvistskräpet genom lätta pendelrörelse foras undan frän höcken.
SVENSKA	52	HS 40, HS 50, HS 60, HS 70

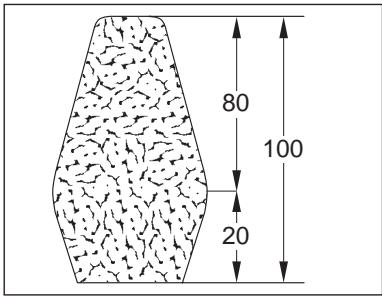

Häckform

Häckar kan klippas after olika tycke och smak. Ett förslag på lamplig klippning, se fig.

Klippfold

1. Klipp önskad Höjd.

1. Klipp hacksidan i trapetsform.

1. Bryt övre kanten.

1. Vinkelklipp nedre häckdelen.

Vi intygar och ansvarar for, att denna produkt overensstämmer med foljande norm och Dokument EN 50144, EN 55104, EN 55014, EN 60555, HD 400 enl. bestammelse och riktlinjerna 89/392/EWG, 73/23/EG, 89/336/EG
