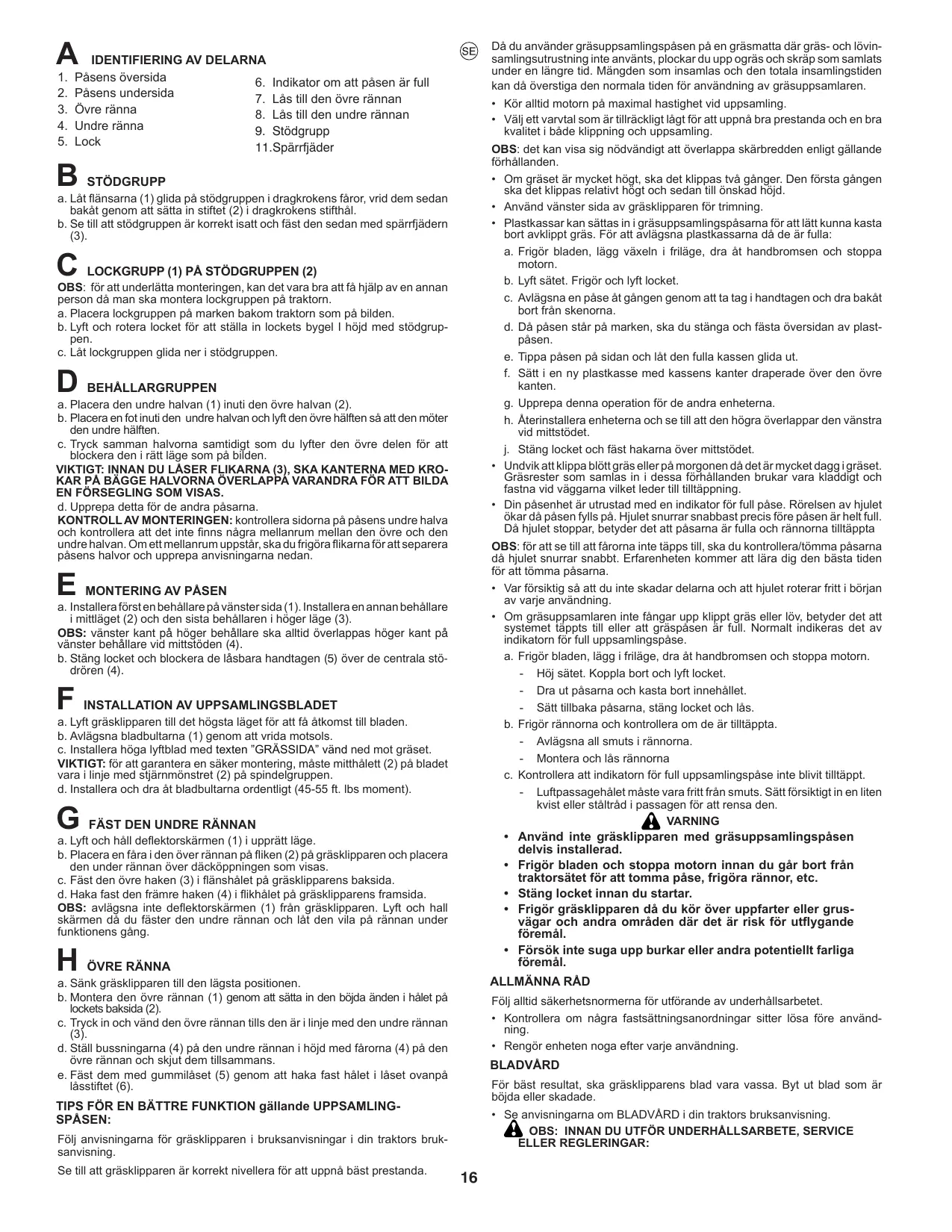

BRUKSANVISNING H 342 HG JONSERED

1. Påsens översida

2. Indikator om att påsen ar full

3. Påsens undersida

4. Lås till den övre rännan

3.Övre ranna

1. Lås till den andere rännan

2. Undre ranna

3. Stödgrupp

4. Lock

11.Sparrfjader

B STÖDGRUPP

a. Låt flänsarna (1) glida på stödgruppen i dragkrokens färor, vrid dem sedan bakat genom att satta in stiftet (2) i dragkrokens stifthal.
b. Se till att stödgruppen ar korrekt isatt och fäst den sedan med spärrfjädern (3).

C LOCKGRUPP (1) PÅ STÖDGRUPPEN (2)

OBS: für att underlätta monteringen, kan det vara bra att fã hjälp av en annan person dã man sca montera lockgruppen på traktorn.

a. Placera lockgruppen på marken bakom traktorn som på bilden.
b. Lyft och rotera locket for att ställa in lockets bygel I Höjd med stödgruppen.
c. Lat lockgruppen glida ner i stddgruppen.

DBEHÄLLARGRUPPEN

a. Placera den undre halvan (1) inuti den övre halvan (2).
b. Placera en fot inuti den undre halvan och lyft den övre hälften sa att den möter den undre hälften.
c. Tryck samman halvorna samtidigt som du lyfter den övre delen für att blockera den i rätt lage som på bilden.

VIKTIGT: INNAN DU LASER FLIKARNA (3), SKA KANTERNA MED KROKAR PÁ BAGGE HALVORNA OVERLAPPA VARANDRA FÜR ATT BILDA EN FORSEGLING SOM VISAS.

d. Upprepadetta for de andra pasaarna.

KONTROLLAV MONTERINGEN: kontrollera sidorna på pāsens undre halva och kontrollera att det inte finns nagra melanrum mellan den övre och den undre halvan. Om ett melanrum uppstar, sku du frigora flikarna for att seperara pāsens halvar och upprepa anvisningarna nedan.

EMONTERING AV PASEN

a. Installera forst en behällare på vänster sida (1). Installera en annan behällare i mittlåget (2) och den sista behällaren i höger läge (3).
OBS: vänster kant på höger behällare skä alltid overlappas höger kant på vänster behällare vid mittstöden (4).
b. Stäng locket och blockera de lásbara handtagen (5) über de centrala stödrören (4).

F INSTALLATION AV UPPSAMLINGSBLADET

a. Lyft gräsklipparen till det högsta laget für att få Åtkomst till bladen.
b. Avlagsna bladultarna (1) genom att vrida motsols.
c. Installera hoga lyftblad med texten "GRÄSSIDA" vänd ned mot gräset.
VIKTIGT: für att garantera en saker montering, maste mithalett (2) på bladet vara i linje med stjärnmönstret (2) på spindelgruppen.
d. Installera och dra Åt bladbultarna ordentligt (45-55 ft. Ibs moment).

a. Lyft ochhall deflektorskärmen (1) i upratt lage.
b. Placera en fára i den over rännan på fliken (2) på gräsklipparen och placera den under rännan over dacköppningen som visas.
c. Fäst den övre haken (3) i flänshålet på gräsklipparents baksida.
d. Haka fast den främre haken (4) i flikhålet på gräsklipparens framsida.

OBS: avlagsna inte deflektorskarmen (1) fran grasklipparen. Lyft och hall skarmen dà du fäster den undre rannan och lát den vila pa rannan under Funktionen gäng.

HÖVRE RÄNNA

a. Sänk gräsklipparen till den lagsta positionen.
b. Montera den övre rännan (1) genom att satta in den böjdaänden i hålet pɑ lockets baksida (2).
c. Tryck in och vänd den övre rännan tills den äi linje med den andere rännan (3).
d. Ställ bussningarna (4) på den undre rännan i höjd med färorna (4) på den övre rännan och skjut dem tillsammans.
e. Fäst dem med gummilåset (5) genom att haka fast hålet i låset ovanpå lásstiftet (6).

TIPS FÖR EN BÄTTRE FUNKTION gällande UPPSAMLING-SPÅSEN:

Föl anvisiningarna for gräsklipparen i braupsanvisiningar i din traktors bruk-sanvisining.

Se till att gräsklipparer ar korrekt nivellera for att uppnà bist prestanda.

SE

Dà du anvander gräsuppsamlingspåsen på en gräsmatta där gräs- och lovinsamlingsutrustning inte används, plockar du upp ogrås och skrρ som smlats under en langre tid. Mängden som insamlas och den totala insamlingstiden kan dà overstiga den normala tiden for använding av gräsuppsamlaren.

Kor alltid motorn pa maximal hastighet vid uppsamling.
- Väljett varvital som ar tillräcklig lately for att uppnà bra prestanda och en bra kvalitet i;bade klippning och uppsamling.

OBS: det kan visa sig nödvändigt att überlappa skärbredden enligt gällande forhällanden.

• Om gräset är mycket högt, ská det klippas två gänger. Den Första gangen ská det klippas relativ Högt och sedan till önskad Höjd.
• Använd vänster sida av gräsklipparen für trimming.
• Plastkassar kan sattas in i gräsuppsamlingspäsarna for att lätt kunna kasta bort avklipt grat. För att avlågsna plastkassarna dá de ar fulla:

a. Frigor bladen, lagg vaxeln i friläge, dra Åt handbromsen och stoppa motorn.

b. Lyf sätet. Frigör och lyft locket.
c. Avlagsna en pase at gangen genom att ta tag i handtagen och dra bakat bort fr'an skekorna.
d. Då pāsen står på marken, skä du stänga och fästa översidan av plast-påsen.
e. Tippa pasn pa sidan och lat den fulla kassen glida ut.

f. Satt i en ny plastkasse med kassens kanter draperade over den övre kanten.
g. Upprepa denna operation for de andra encheterna.
h. Aterinstallera encheterna och se till att den högra overlappar den vänstra vid mittstödet.

j. Stäng locket och fasp hakarna over mittstodet.

• Undvik att klippa blott gräs aller morgenå dà det ár mycket dagg i gräset. Grästrester som samlas in i dessa forhällanden brukar vara kladdigt och fastna vid vaggarna vilket leder til tilltappning.
  Din paSENhet ar urustad med en indicator for full pase. Rorelsen av hjulet okar da paSEN fylls haJulet snurrar nabstb precis fore paSEN ar helt full Da hjulet stoppar, betyer det att paSarna ar fulla och rannona tilttappta

OBS: für att se till att fãrorna inte tãpps till, sku du kontrollera/tömma pãsarna dã hjulet snurrar snabbt. Erfarenheten kommt ATT lara dig den basta tiden for att tãmma pãsarna.

• Var försiktig sà att du inte skadar delarna och att hjulet roterar fritt i början av varje användning.
• Om gräsuppsamlaren inte fängar upp klipt grås eller lov, betyder det att systemet nappt till ell att graspasen ar ful. Normalt indikeras det av indikatorn for full uppsmilngspase.

a. Frigör bladen, lagg i friläge, dra át handbromsen och stoppa motorn.

• Hoj sātet. Koppla bort och lyft locket.
• Dra ut pâsarna och kasta bort innehållet.
  Satt tillbaka pāsarna, stäng locket och lás.

b. Frigör rännorna och kontrollera om de ar tilläppta.

• Avlagsna all smuts i rannorna.
• Montera och lås rännorna

c. Kontrollera att indikatorn for full upssamlingspase inte blivit tilttappt.

• Luftpassagehålet mæste vara rfrt frän smuts. Satt forsiktigt in en literskvist eller staltrad i passagen for att rensa den.

A VARNING

• Använd inte gräsklipparen med gräsuppsamlingspåsen delvis installerad.
• Frigör bladen och stoppa motorn innan du går bort frän traktorsätet for att tomma pase, frigöra rännor, etc.
• Stang locket innan du startar.
• Frigör gräsklipparen dà du kör över uppfarter eller grusvögär och andra områden där det ár risk För utflygande foremål.
• Forsök inte suga upp burkar eller andra potentiellt farliga foremål.

ALLMÄNNARAD

Föl alltid sakerhetsnormerna for utforande av underhallsarbetet.

• Kontrollera om nagra fastsattningsanordningar sitter söa före användning.
• Rengör encheten noga after varje användning.

BLADVARD

För bäst resultat, ská gräsklipparens blad vara vassa. Byt ut blad som ar bjda eller skadade.

• Se anvisiningarna om BLADVARD i din traktors braupsanvising.

OBS: INNAN DU UTFÖR UNDERHÄLLSARBETE, SERVICE ELLER REGLERINGAR:

Tryck ner kopplingspedalen helt och dra at handbromsen.
- Ställ växelspaken i friläge (N)
- Ställ växlen i"FRIGJORT' lage.
Vrid tändnyckeln till "OFF"-laget.
Se till att bladen och alla de rörliga delarna står helt stilla.
- Koppla bort tandstiftets ledning是从 tandstiftet och lagg den, där den inte kan komma i kontakt med stiftet.

OBS: gräuppsamlarens beständelar ar utsatta für slitage, skador och församringar, som gäller de rörliga delarna ell er gör satt foremål slungas ut. Kontrolera beständelselarna ofter och byt ut dem med tillverkarens rekomenderade delar vid behov.

FÖRVARING

Dà du sca Förvara gratuppsamlaren under en langre tid, ska du rengöra den noga, avlagsna all smuts, gras, lov osv. Förvara den pa ren torr plats.

OBS: Lämna inte kvar gräs i pāsarna. Töm pāsarna after varje använding och fore forvaring. Annars kan spontan forbrännung uppsta med risk För brand.

SAKERHETSFÖRESKRIFTER

Säker användning av traktorklippare

VIKTIGT: Denna klippare kan klippa av händer och fötteramt slunga iväg foremål. Underlåtenhet att följa sakerhetsanvisingarna kan resultedera i allvarlige skador erldösfall.

I. Ovning

• Lás noga igenom anvisningarna. Se till att du har bekantat dig med alla reglage och hur utrustingen ske användas.
• Tillät aldrig barn eller personer som inte är införstådda med anvisningarna att använda gräsklipparen. Lokala foreskrifter kan reglera förarens älder.
• Använd aldrig klippare om personer, speziellt barn, eller husdjur uppehäller sig i narheten.
• Kom ihag att Föraren År ansvarig for olyckor eller olyckstillbud som påverkar andra personer eller deras ägor och ägodelar.
  Passagerare farinte medtagas.

• Alla forare ske uppsoka och erhalla professionell och praktisk utbildning. Denna undervisning ske innefatta och starkt betona:

• behovet av forsiktiget och koncentration vid arbete med traktorer;

• att man inte kan Återfå kontrollen over en maskin som glider i en sluttning genom att bromsa.

Huvudsakliga skäl till forlust av kontrollen over maskinen ar:

a) otillräckligt feste for hjulen;
b) fordonet har framforts vid allt for hog hastighet;
c) otillräckliga bromsr;
d) maskinen var olamplig for uppgiften;
e) underlåtenhet att uppmärksamma markens beskaffenhet, speziellt sluttningar;
f) oriktig koppling av tillbehör och viktdistribution.

II. FÖRBERDELSER

• För att minska brandrisken – fore användning, vid pafyllning av bransle och after varje grasklippningsstilfalle – kontrollera och ta bort all ansamling av skrap/grasavfall fran tractorn, grasklipparen och bakom alla skyddsanord-ingar.
• Bär alltid kraftiga skor och langbyxor under användning av klippen. Var aldrig barfota eller bär sandaler nar du anzünder utrustingen.
• Undersök noga omgivningen där utrustningen ska användas och avlågsna alla foremål som kan komma att slungas iväg av maskinen.

• VARNING - Bensin ésytterl lattantändigt.

• Förvara alltid bransle i behällare som ar avsedda for detta an-damål.

• Fyll alltid på bransle utomhus och rok inte under tiden.
• Fyll pa bransle innan motorn startas. Avlagsna aldrig locket till bensintanken ellr ppa bensin medan motorn ar igang erller medan den fortfarande arvarm.

• Om du skulle spilla bensin ska du inte starta motorn utan rulla undan maskinen fran omraret med den utspillda bensinen sunt undvika alla former av gnistbildning tilis dess att bensinen har dunstat.
  Satt alltid tillbaka locket till bensintanken och andra behallare.

• Ersatt trasiga ljuddampare.

• Uftfor alltid en visuell inspektion for att kontrollera att knivbladen, bultarna och klipparne inte ar slitna eller skadade fore starten. Ersatt hela satsen av knivblad och bultar for att bibehalla balansen.
• Var fösigtig när du roterar ett knivblad på en maskin med flera blad eftersom detta kan fororsaka att även de andra bladen roterar.

III. ANVÄNDNING

• Kor inte motorn i ett slutet rum där farliga mängder av koloxid kan samlas.
• Klipp endast i dagsljus erler under fullgott artificieltljus.
• Koppla frän alla tillbehörskopplingar och lagg in växeln i neutralläge innan du startar motorn.
  Kor inte pa mark som sluttar mer an 5^

• Kom ihag att det inte finns nagra "sakra" sluttningar. Körning over grassluttningar kraver speciell forsiktigkeit. Skydda dig emot att traktom välter genom att:

• inte starta eller stanna plotsigt medan du kör uppför erler nedfor

• koppla in kopplingen langsamt, lát alltid en væxel ligga i, speciellt vid körning i nedforsbacke;
• kōra langsamit i sluttningar och i tvāra svängar;
• var uppmärksam på förhöjningar och fordjupningar i marken samt andra dolda faror;

• kör aldrig tvärs over en sluttning.

• Var forsiktig nár du bogserar tungt lass erler anvander tung utrustning.

• Använd endast godkända dragstångskrokar.

• Begransa lasten till det du kan klara av på ett saker tatt.
  Gör inga tvára svängar. Var försiktig nár du backar.

Använd motvikter aller hjulvikter nar detta anges i handboken.

• Se upp for trafiken när du korsar vägar eller uppehäller dig i narheten av en vög.
• Stanna knivbladen när du kör över annat underlag an gräs.
  När du användert tillbehör skä du se till att material inte slungas emot askadare sunt tillse att ingen befinner sig i narheten av maskinen medan den ar i gäng.
  Kör aldrig maskinen om参加会议 av sakerhetsskydden inte finns på plats eller ar skadade.
• Ändra inte strypklackens inställing eller kör motorn på allt for Hög hastigth. Om motorn körns med for Hög hastigth kan detta öka riskema for olyckor och persökador.

• Innan du lämnar forarplatsen ska du:

• koppla bort kraftuttaget och sanka ner tillbehör;

• laggga in vaxeln i neutrallaget och dra at handbromsen;

• stanna motorn och ta ur tandningsnyckeln.

• Koppla bort driften av tilbehör, stanna motorn och avlågsna ledningarna till tändstiften eller ta ur tandningsnyckeln

innan du rensar utkastet fran material som fastnat;
- innan du kontrollera, rengör erler reparerar gräsklipparen;
- efter det att du har kört in i ett främmande fremäl. Undersök gräsklipparen fort se om den har skadats och utfor reparationer innan du äter startar och kör maskinen;
- om maskinen börjar att vibrerat onormalt mycket (kontrollera omedelbart).

• Koppla bort driften av tillbehör under transport eller nar maskinen inte används.
• Stanna motorn och koppla bort driften till maskinen

-innan du fyller pà bransle;
-innan du avlagsnar grasuppsamlaren;
-innan du justerar hójden sávida detta inte kan utforas frän Förarplatsen.

• Minska gasreglagets inställing medan motorn stannar och om motorn ár försedd med en avstängningsventil sca du stenga av bransletillförseln after avslutad klippning.

IV. UNDERHÄLL OCH FÖRVARING

• Se till att alla muttrar, bultar och skruvar ar ordentligt atdragna for att vara saker pa att utrustningen ar saker att anvanda.
• Se till att det inte finns bensin i tanken om du forvarar utrustningen i en byggnad där ángorna kan nà öppen eld eller gnistor.
• Låt motorn svalna innan du forvarar den i ett stängt utrymme.
• Undvik brandrisk genom att se till att motorn,ljuddämparen, batterihällaren och bensinförvaringsutry- mmet ar fritt frän gräs, lov och overflödig smörj-medel.
• Kontrollera ofta att gräsuppsamlare inte ar sliten eller trasig.
• Av sakerhetskal skall slitna ell skadade delar omedelbart bytas ut.
• Om du maste tōmma bensintanken ská detta góras utomhus.
• Var försiktig när du roterar ett knivblad på en maskin med flera blad eftersom detta kan fororsaka att även de andra bladen roterar.
• När maskinen parkeras, forvaras eller lamnas obevakad ska knivbladen sankas sāvida inte att positivt, mekaniskt lás används.

VARNING: Koppla alltid bort ledningarna till tändstiften och placera dessa sa att de intekommen i kontakt med tändstiften, sä att inte motorn startas av misstag under inställning, trans port, justering eller reparation.

A

BESKRIVELSE AV DELER
