KASUTUSJUHEND H 342 HG JONSERED

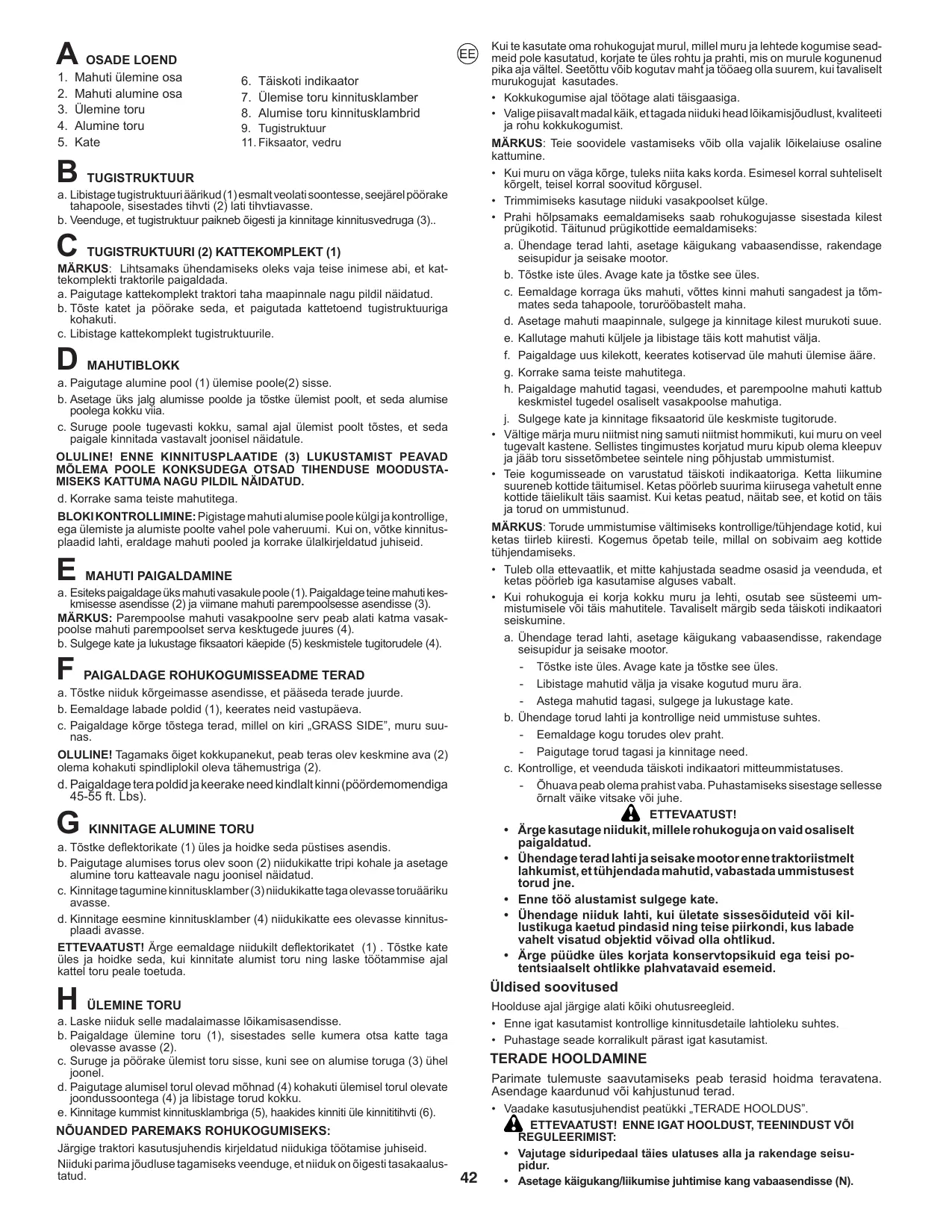

1. Mahuti ülemine osa

2. Täiskoti indikaator

3. Mahuti alumine osa

4. Ülemise toru kinnitusklamber

5. Ülemine toru

6. Alumise toru kinnitusklambrid

7. Alumine toru

8. Tugistruktuur

9. Kate

10. Fiksaator, vedru

B TUGISTRUKTUUR

a. Libistage tugistruktuuri ärikud (1) esmalt veolati soonthesse, seejärel pörake tahapoole, sisestades tihvi (2) lati tihviavasse.
b. Veenduge, et tugistruktuur paikneb ðigesti ja kinnitage kinnitusvedruga (3)..

CTUGISTRUKTUURI (2) KATTEKOMPLEKT (1)

MÄRKUS: Lihtsamaks ühendamiseks oleks vaja teise inimese abi, et kattekomplekti traktorile paigaldada.
a. Paigutage kattekomplekt traktori taha maapinnale nagu pildil naidatud.
b. Tõste katet ja põrake seda, et paigutada kattetoend tugistruktuuriga kohakuti.
c. Libistage kattekomplekt tugistruktuurile.

D MAHUTIBLOKK

a. Paigutage alumine pool (1) ülemise poole(2) sisse.
b. Asetage üks jalg alumisse poolde ja tõstke ülemist poolt, et seda alumise poolega kokku viia.
c. Suruge poole tugevasti kokku, samal ajal ülemist poolt tostes, et seda paigale kinnitada vastavalt joonisel naidatule.

OLULINE! ENNE KINNITUSPLAATIDE (3) LUKUSTAMIST PEAVAD MOLEMA POOLE KONKSUDEGA OTSD THENDUSE MOODUSTAMISEKS KATTUMA NAGU PILDIL NÄIDATUD.

d. Korrake sama teiste mahutitega.

BLOKI KONTROLLIMINE: Pigistage mahuti alumise poole kügli ja kontrollige, ega ülemiste ja alumiste poolte vahel pole vaherumi. Kui on, vötke kinnitusplaadid lahti, eraldage mahuti pooled ja korrake üalkirjeldatud juhiseid.

E MAHUTI PAIGALDAMINE

a. Esiteks paigaldage uks mahuti vasakule poole (1). Paigaldage teine mahuti keskmisesse asendisse (2) ja viimane mahuti parempoolsesse asendisse (3).
MÄRKUS: Parempools mehuti vasakpoolne serv peab alati katma vasakpoolse mahuti parempoolset serv kesktugede juures (4).
b. Sulgege kate ja lukustage fiksaatori käepide (5) keskmistele tugitorudele (4).

F PAIGALDAGE ROHUKOGUMISSEADME TERAD

a. Tostke niiduk korgeimasse asendisse, et pääseda terade juurde.
b. Eemaldage labade poldid (1), keerates neid vastupäeva.
c. Paigaldage körge tõstega terad, millel on kiri „GRASS SIDE", muru suunas.

OLULINE! Tagamaks ðiget kokkupanekut, peab teras olev keskmineava (2) olema kohakuti spindliplokil oleva tahemustriga (2).

d. Paigaldage tera poldid ja keerake need kindlalt kinni (pöördemomendiga 45-55 ft. Lbs).

G KINNITAGE ALUMINE TORU

a. Tostke deflektorike (1) üles ja hoidke seda pustises asendis.
b. Paigeugatage alumises torus olev soon (2) niidukikatte tripi kohale ja asetage alumine toru katteavale nagu joonisel naidatud.
c. Kinnitage tagumine kinnitusklamber (3) niidukikatte taga olevasse toruaariku avasse.
d. Kinnitage eesmine kinnitusklamber (4) niidukikatte ees olevasse kinnitusplaadi avasse.

ETTEVAATUST! Arge eemaldage niudukilt deflektorikatet (1). Tostke kate üles ja hoidke seda, kui kinnitate alumist toru ning laske tõtammise ajal kattel toru peale toetuda.

H ULEMINE TORU

a. Laske niiduk selle madalaimasse loikamisasendisse.
b. Paigaldage ülemine toru (1), sisestades selle kumera otsa katte taga olevasse avasse (2).
c. Suruge ja põrake ülemist toru sisse, kuni see on alumise toruga (3) ühel joonel.
d. Paigeugtage alumisel torul olevad mohnad (4) kohakuti ülemisel torul olevate joondussoontega (4) ja libistage torud kokku.
e. Kinnitage kummist kinnitusklambriga (5), haakides kinniti üle kinnititihvti (6).

NÜUANDED PAREMAKS ROHUKOGUMISEKS:

Järgige traktori kasutusjuhendis kirjeldatud niidukiga tõotamise juhiseid. Niiduki parima jõulduse tagamiseks veenduge, et niiduk on ù digesti tasakaalustad.

EE

Kui te kasutate omahorukogujat murul, millel muru ja lehtede kogumise seadmeid pole kasutatud, korjate te ules rohtu ja prahti, mis on murule kogunenud pika ajavelt. Seetottu vobikogutav maht ja tooaeg olla suurem, kui tavalisetmurukogujat kasutades.

• Kokkukogumise ajal toötage alati täisgaasiga.
  Valige piisavalt madal käik, ettagada niiduki head lõikamisjõudlust, kvaliteeti ja rohu kokkukogumist.

MÄRKUS: Teie soovidele vastamiseks voib olla vajalik lõikelaiuse osaline kattumine.

Kui muru on vaga korge, taleks niita kaks korda. Esimesel korral suhteliselt korgelt, teisel korral soovitud korgusel.
- Trimmimiseks kasutage niiduki vasakpoolset külge.
- Prahi holpsamaks eemaldamiseks saab rohukogujasse sisestada kilest prugikotid. Taitunud prugikottide eemaldamiseks:

a. Ühendage terad lahti, asetage käigukang vabaasendisse, rakendage seisupidur ja seisake mootor.
b. Tostke iste üles. Avage kate ja tostke see üles.
c. Eemaldage korraga üks mahuti, vöttes kinni mahuti sangadest ja tōm-mates seda tahapoole, toruroöbastelt maha.
d. Asetage mahuti maapinnale, sulgege ja kinnitage kilest murukoti suue.
e. Kallutage mahuti küljele ja libistage tais kott mahutist välja.
f. Paigaldage uus kilekott, keerates kotiservad üle mahuti ülemise äre.
g. Korrake sama teiste mahutitega.
h. Paigaldage mahutid tagasi, veendudes, et parempoolne mahuti kattub keesk mistel tugedel osaliselt vasakpoolse mahutiga.

j. Sulgege kate ja kinnitage fiksatorid üle keskmiste tugitorude.

Vältinge märja muru niitmist ning samuti niitmist hommikuti, kui muru on veel tugevalt kastene. Sellistes tingimustes korjatud muru kipub olema kleepuv ja jaab toru sissetombetee seintele ning pöhjustab ummistumist.
- Teie kogumisseade on varustatud tāiskoti indikaatoriga. Ketta liikumine suureneb kottdä tāitumisel. Ketas pōrleb suurima kiirusega vahetult enne kottdä tāieluktil tāis saamist. Kui ketas peatud, naitab see, et kotid on tāis ja torud on ummistunud.

MÄRKUS: Torude ummistumise vältimiseks kontrollige/tühjendage kotid, kui ketas tiirleb kiiresti. Kogemus öpetab teile, millal on sobivaim aeg kottide tühjendamiseks.

• Tuleb olla ettevaatlik, et mitte kahjustada seadme osasid ja veenduda, et ketas pörleib iga kasutamise alguses vabalt.
  Kui rohukoguja ei korja kokku muru ja lehti, osutab see susteemi ummistumisele voi tais mahutitele. Tavalisel margib seda taiskoti indikaatori seiskumine.

a. Ühendage terad lahti, asetage käigukang vabaasendisse, rakendage seisupidur ja seisake mootor.

• Tõstke iste üles. Avage kate ja tõstke see üles.
• Libistage mahutid valja ja visake kogutud muru āra.
• Astega mahutid tagasi, sulgege ja lukustage kate.

b. Ühendage torud lahti ja kontrollige neid ummistuse suhtes.

• Eemaldage kogu torudes olev praht.
• Paigutage torud tagasi ja kinnitage need.

c. Kontrollige, et veenduda taiskoti indikaatori mitteummistatuses.

• Ohuava peab olem prahist vaba. Puhastamiseks sisestage sellesse ornalt väike vitsake või juhe.

ETTEVAATUST!

• Arge kasutage niidukit, millele rohukoguja on vaid osaliselt paigaldatud.

• Uhendage terad lahti ja seisake mootor enne traktoriistmelt lahkumist, et tuhjendada mahutid, vabastada ummistusest torud jne.

• Enne toö alustamist sulgege kate.

• Uhendage niiduk lahti, kui ületate sissesöduteid vöi kil-lustikuga kaetud pindasid ning teise piirkondi, kus labade vahelt visatud objektid vöivad olla ohtlikud.
• Arge püddke üles korjata konservtopsikuid ega teisi potentsiaalselt ohtlikke plahvatavaid esemeid.

Uldised soovitused

Hoolduse ajal järgige alati kõiki ohutusreegleid.

• Enne igat kasutamist kontrollige kinnitusdetailed lahtioleku suhtes.
• Puhastage seade korralikult pärast igat kasutamist.

TERADE HOOLDAMINE

Parimate tulemuste saavutamiseks peab terasid hoidma teravatena. Asendage kaardunud või kahjustunud terad.

• Vaadake kasutusjuhendist peatukki „TERADE HOOLDUS".

ETTEVAATUST! ENNE IGAT HOOLDUST, TEENINDUST VOI REGULEERIMIST:

Vajutage siduripedaal taies ulatuses alla ja rakendage seisupidur.
- Asetage käigukang/liikumise juhtimise kang vabaasendisse (N).

• Asetage siduri juhtkang lahti ühendatud asendisse „DISENGAGED".
  Keerake suütevöti asendisse "OFF".
• Veenduge, et terad ja kõik liikuvad osad on täielikult seiskunud.
• Ühendage juhe (juhtmed) Süütekünlalt (süütekünaldelt) lahti ja asetage juhe kohta, kus see ei puutu kūnlaga kokku.

ETTEVAATUST! Rohukogumisseadme komponendid kuluvad, kahjustuvad ja halvenead, mis viob tuua nahtavale likuvad osad voi muuta voimalikuks objektide heitmise. Kontrollige regulaarselt componente ja vajadusel asendage need tootja poolt soovitatud osadega.

HOIUSTAMINE

Kui rohukogujat hoiustatakse pikemaks ajaks, puhistage see hoolikalt, eemaldage kogu mustus, rohi, lehed jne. Hoiustage masin puhtas ja kuivas piirkonnas.

ETTEVAATUST! Arge jatke rohtu mahutitesse. Tuhjendage mahutid pärast igat kasutamist ja enne seadme hoistamist. Selle nõude eiramine voib pohjustada spontaanse suttimise, millest voib areneda tulekahju.

OHUTUSNOUDED

Juhiistmega muruniidukite ohutu kasutamine

TAHTIS: Antud loikemasin voib pohjustada käte ja jalgade amputeerimist ning esemed voivad sellest hooga eemale paiskuda. Allpooltoodud ohutusnouete eiramine voib pohjustada tõsiseid vigastusi voi surma.

I. ULDIST

• Lugege juhised tähelepanilikult läbi. Tutvuge juhtseadiste ja masina ðige kasutamisega.
• Arge lubage kunagi kasutada muruniidukit lastel vōi isikutel, kes ei tunne kasutusjuhiseid. Kohalike mārustega vōidakse reguleerida kasutaja vanust.
• Arge kunagi niitke, kui laheduses on kōrvalisi isikuid, eriti lapsi ja lemmikloomi.
• Pidage meees, et imimene, kes niidukiga toötab, vastutab teistele inimestele pöhjustatud onnetuste või onnetusohu või vara kahjustamise eest.
• Arge soidutage muruniidukil inimesi.

• Kõik juhid peaksid püudma LABida professionaalsel tasemel praktilise väljaöppe. Sellise väljaöppe käigus taleks rohutada:

• vajadust olla juhiistmega muruniidukitel toötades hoolikas ja tāhe-lepanelik;

• kui juhiistmega muruniiduk hakkab kallakust alla libisema, ei ole pidurdades voimalik masinat kontrolli alla saada.

Peamised juhitavuse kaotamine pöhjused on:

a) rataste ebapiisav haakumine;
b) liiga kiiresti soitmine;
c) vale pidurdamine;
d) antud tuüpi masin ei sobi konkreetse ülesande lahendamiseks;
e) ei olda teadlik, milline moju võib olla pinnasetingimustel, eriti kalakutel;
f) haagise vale kinnitamine ja koorma ebaöige jaotus.

II. ETTEVALMISTUS

• Tulekahuho vahendamiseks - enne kasutamist, kutuse lisamisel ja iga niitmiskorra jarel - kontrollige je eemaldage traktorist, niudukist ja kõigi kaitsekatete tagant sinna koguneda voinud niitmisaagid.
• Niitmise ajal kandke alati tugevaid jalanóusid ja pikki pukse. Arge toötag niidukiga paljajalu ega lahtistes sandaalides.
• Enne niiduki kasutamist kontrollige pöhjalikult tööpiirkonda ja eemaldage kõik esemed, mis võivad niidukilt saadud lõogist òku paiskuda.

• ETTEVAATUST - bensiin on väga tuleohtlik.

• Hoidke bensiini ainult salleks ettenahtud anumates.
  Tankige ainult vabas öhus ning ärge suitsetage seda tehes.

• Lisage bensini enne mootor käivitamist. Arge kunagi eemaldage kütusepaagi korki ega lisage kütust, kui mootor tõtab või on kuum.
  Kui bensiini laks maha, arge provige mootorit kävitada, vaid viige niiduk antud piirkonnast eema je välttige sādemete tekitamist, kuni bensiiaurud on Hajunud.

• Sulgeke kõigi paakide korgid korralikult.

• Asendage vigased summutid.

• Enne kasutamist kontrollige alati visuaalselt, et lokieterad, tera poldid ja liokeagregae ai oleks kulunud voi vigastatud. Asendage kulunud voi vigastatud terad ja poldid, et sailitada tasaakalu
• Mitme teraga niiduki korral olge ettevaatlik, sest ühe tera pörlemine vöib pöhjustada teiste terade pörlemist.

III TÖTAMINE

• Arge pange mootorit tõle väikeses ruumis, kuhu võivad koguneda ohtlikud vingugaasi aurud.
• Niitke ainult päevavalguses või hea kunstliku valgusega.
• Enne kui puuata motorit käivitada, vabastage köik lõiketerade ühendused ja viige käigukang neutraalasendisse.
• Arge kasutage rohkem kui 5^ kallakutel.

• Pidage meees, et ei ole olemas sellist asja nagu „ohutu“ kallak. Liikumine rohuga kaetud kallakutel nouab erilist ettevaatust. Ümbermineku valtimiseks:

• vältinge järsku peatumist vöi liikumahakkamist, kui liigute mäest alla;

• lülitage sidurit aeglaselt, jalgige, et käik oleks alati sees, eriti mæest alla liikudes;
• kallakutel ja järskudel pöretel peaks masina kiirus peaks olemä väike;
• olge tählepanelik kungaste ja aukude ning muude varjatud ohtude suhtes;

• ärge kunagi niitke kallaku suunas risti, välja arvatud juhul, kui niiduk on selleks otstarbeks ette nähtud.

• Koormaid vedades või raskeid haagiseid kasutades olge ettevaatlik.

• Kasutage ainult valmistaja poolt heaks kiidetud järelaagise kinnitusi.

• Vedage ainult selliseid koormaid, mida suudate kindlalt kontrollida.
• Arge põrake järsult. Tagurdage ettevaatlikult.
• Kasutage tasakaalustavaid raskusi voi rattakaalu, kui seda kasutusjuhendis soovitatakse.

Maanteid ületades voi nende lahedal tootades jalgige liklust.
- Peatage lõiketerade liikumine, kui liigute muudelel pindadel peale muru.
Kui kasutate lisaseadmeid, arge kunagi valjutage materjali laheduses viibivate inimesto suunas ega lubage imestel viibida tootava masina lahedal.
- Arge kunagi kasutage muruniidukit kaitseseadmed on vigastatud voi ohutusvahendid ei ole paigaldatud.
- Arge mutuke mootori regulaatori seadeid ega koormake mootorit üle. Kui mootor toötab liiga kiiresti, vöib suureneda oht, et inimesed saavad viga.

• Enne juhiistmelt lahkumist:

• vabastage ülekandevöll ja laske lisaseadmed alla;

• viige käigukang neutraalasendisse ja tömmake peale seisupidur;
• peatage mootor ja võtke viära.

Vabastage lisaseadmed, peatage mootor ja ühendage süutekünla kaabel/ kaablid lahti vöi eemaldage suutevöti.

• enne takistuste puhasamist või valjaviskeava ummistuste körval-damist;
• enne muruniiduki kontrollimist, puhastamist voi parandamist;
• pārast kōrvalise esemega kokkupuutumist. Kontrollige muruniduki kahjustusi ja kōrvaldage vead enne taaskäivitamist ja muruniidukiga toṭōtamist;

• kui muruniiduk hakkab liigelt vibreerima (kontrollige vivitamatult).

• Masinat transportides või kui seda ei kasutata vabastage lisaseadmed.

• Enne tankimist peatage mootor ja vabastage lisaseadmed;

• enne rohukoguja eemaldamist;

• enne körguse reguleerimist, valja arvatud juhul, kui seda on voimalik teha juhiist melt lahkumata.

Vähendage gaasikangi seadet mootori seiskamisel ning kui mootor on varustatud seiskumisventiliga, keerake kutus kinni pärast niitmise loppu.

IV HOOLDUS JA HOIUSTAMINE

• Keerake kõik mutrid, poldid ja kruvid korralikult kinni, et niidukiga tõtamine oleks ohutu.
• Arge kunagi hoiustage niidukit, mille kutusepaagis on bensiini, hoones, kus bensiinaurud vovad kokku puutuda lahtise tule voi sādemetega.
• Laske mootoril jahtuda enne niiduki hoiustamist kinnises ruumis.
• Tuleohutuse vähendamiseks hoidke mootor, summuti, aku ja bensiinipaak puhtad murust, lehtedest või liigsest ölist.
• Kontrollige tihti, et murukoguja ei oleks kulunud ega vananenud.
• Asendage kulunud või vigastatud osad.
  Kutusepaaki tuleb tuhjendada vabas ohus.
• Mitme teraga niiduki korral olge ettevaatlik, sest ühe tera pörlemine vöib pöhjustada teiste terade pörlemist.
  Kui kavatasete masinat parkida, selle hoile panna voi masina juurest lahkuda, laska loiketerad alla, vaija arvatud juhul, kui kasutate mehmaanilist lukku.

HOIATUS Ühendage alati suütekünla kaabel lahti ja asetage see nii, et kaabel ei saaks suütekünalt puudutada; nii valdite masina jhuslikku käivitumist, kui valmistate seda ette transportimiseks, reguleerimiseks vöi remontööde ajal.
