Produkttyp	Köksfläkt
Märke	Rex
Modell	CA9400I-X
Färg	Rostfritt stål
Mått (B x D x H)	90 cm x 50 cm x 60 cm
Vikt	15 kg
Strömförsörjning	220-240 V, 50 Hz
Motoreffekt	250 W
Max luftflöde	650 m³/h
Max ljudnivå	65 dB(A)
Filtertyp	Metalliskt fettfilter + aktivt kolfilter (tillval)
Antal hastigheter	3
Belysning	LED 2 x 3 W
Installationstyp	Väggmonterad / Ö
Utloppstyp	Recirkulation eller utomhusavluftning
Utloppsdiameter	150 mm
Energiklass	A+
Manövrering	Pekskärm eller knappar
Underhåll av fettfilter	Rengöring i diskmaskin eller för hand varannan månad
Underhåll av kolfilter	Byte var 6:e månad
Säkerhet	Automatisk avstängning, backdraft-skydd
Reservdelar	Finns via Rex kundtjänst eller auktoriserade återförsäljare
Reparerbarhet	Reparationsindex: 8,2/10

Vanliga frågor - CA9400I-X REX

Hur installerar man köksfläkten CA9400I-X?

Installationen ska utföras av en kvalificerad fackman. Fläkten fästs på väggen eller på en ö med lämpliga pluggar. Se till att hålla ett minsta avstånd på 65 cm mellan fläkten och en elektrisk spis, och 75 cm för en gasspis.

Vilket underhåll för fettfiltret?

Det metalliska fettfiltret ska rengöras varannan månad i diskmaskin eller för hand med rengöringsmedel. Ett smutsigt filter minskar effektiviteten och kan orsaka brand.

Behövs ett kolfilter för recirkulation?

Ja, om din fläkt fungerar i recirkulationsläge (utan utomhusavluftning) behövs ett aktivt kolfilter för att absorbera lukter. Det måste bytas var 6:e månad.

Vad gör man om fläkten inte startar?

Kontrollera först strömförsörjningen och säkringen. Om problemet kvarstår kan motorn eller kontrollpanelen vara defekt. Kontakta kundtjänst.

Hur minskar man ljudet från fläkten?

Använd en lägre hastighet för att minska ljudet. Kontrollera också att avluftningskanalen inte är blockerad och att fläkten är ordentligt fastsatt för att undvika vibrationer.

Kan man använda fläkten utan utomhusavluftning?

Ja, fläkten kan användas i recirkulationsläge med ett aktivt kolfilter. I så fall filtreras luften och skickas tillbaka till köket.

Hur byter man LED-lampan?

LED-lamporna är integrerade och kan inte bytas individuellt. Vid fel måste hela belysningsmodulen bytas ut av en fackman.

Vilken garanti har köksfläkten Rex CA9400I-X?

Den lagstadgade garantin är 2 år. Rex kan erbjuda förlängd garanti beroende på återförsäljare. Spara köpkvittot.

Hur rengör man ytan i rostfritt stål?

Använd en mjuk trasa och ett speciellt rengöringsmedel för rostfritt stål. Undvik slipande produkter som kan repa ytan. Torka i borstriktningen.

Var hittar man reservdelar?

Reservdelar (filter, lampor etc.) finns tillgängliga via Rex kundtjänst eller hos auktoriserade återförsäljare. Använd modellreferensen CA9400I-X.

BRUKSANVISNING CA9400I-X REX

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och snygg har den utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång. Välkommen till Electrolux.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation:

www.electrolux.com

Registrera din produkt för bättre service:

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

www.electrolux.com/shop

MILJÖSKYDD

Återvinn material med symbolen ⚫ Atervinn förpackningen genom att placera den i lämpligt kärl.

Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska

och elektroniska produkter. Släng inte produkter märkta med symbolen × med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen.

Informationen finns på typskylten. Modell, PNC, serienummer.

Varnings-/viktig säkerhetsinformation.

Allmän information och tips

Miljöinformation.

Vi förbehåller oss rätten till ändringar utan föregående meddelande.

SÄKERHETSFÖRESKRIF-

TER

!Försiktighet! Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Denna köksfläkt är endast ämnad för privat bruk i hemmet.

⚠ Varning! Anslut inte apparaten till elnätet förrän installationen är helt slutförd.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhåll.

Apparaten får inte användas av barn eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

Fläkten får alridg användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka matas med gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle. Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen. Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

⚠ Försiktighet! Vid användning tillsammans med spisar och matlagningsutrustning kan tillgängliga delar hettas upp avsevärt.

Vad beträffar de tekniska och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall

de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara.

Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.

Tillverkaren frånsäger sig allt ansvar för eventuella problem eller bränder som orsakats av att instruktionerna i denna manual inte efterlevts.

⚠ Varning! En utebliven installation av de fixeringsskruvar och fixeringsanordningar som dessa anvisningar föreskriver kan medföra elektriska risker.

2. ANVÄNDNING INSTALLATION

Fläkten används för att suga ut matos och ånga. I den bifogade installationshandboken indikeras de av de två versionerna som är disponibla på den modell ni är Ägare till. De disponibla versionerna är de följande: utsugningsversion med utvändig evakuering

eller filterversion med invändig

återcirkulation

3. INSTALLATION

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

⚠ Varning! kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Minsta tillåtna avständ mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 50cm om det är frågan om en elektrisk spis och 50cm om det är frågan om gasspis eller kombinerad gashäll. Om spishällens instruktioner anger ett större avständ skall detta respekteras.

4. UNDERHÅLL

Varning! Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare.

Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfiltren).

Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Varning! Observera att en bristande rengöring av apparaten och icke utförda filterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Tillverkaren frånsäger sig allt ansvar för eventuella motorskador, eldsvådor beroende på ett bristande underhåll eller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

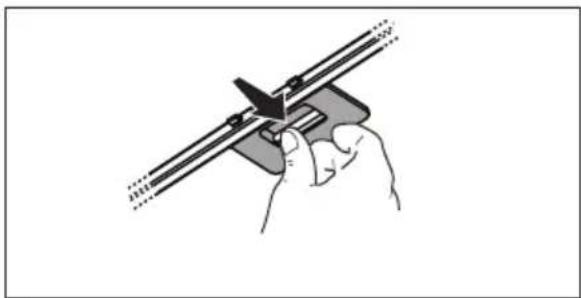

4.1 Fettfilter - Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

4.2 Aktivt kolfilter som kan rengöras

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad.

Filtret kan INTE rengöras eller återanvändas.

De bästa resultatet erhålls om man använder en låg hastighet vid normala förhållanden och en hög hastighet när oset är mera koncentrerat.

Slå på fläkten några minuter innan ni börjar laga mat, på detta sätt skapas ett undertryck i köket. Låt fläkten stå på efter avslutad matlagning i cirka 15 minuter eller till dess matoset har försvunnit.

På fläktens framsida sitter hastighetsregleringen.

6. BELYSNING

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Använd endast halogenlampor 12V -20W max - G4, och var noga med att inte vidröra lamporna.

1 ON/OFF belysning
2 ON/OFF motorer
Låg utblåseffekt
3 medelhög utblåseffekt
4 hög utblåseffekt
