Produkttyp	Dunstabzugshaube
Marke	Rex
Modell	CA9400I-X
Farbe	Edelstahl
Abmessungen (B x T x H)	90 cm x 50 cm x 60 cm
Gewicht	15 kg
Stromversorgung	220-240 V, 50 Hz
Motorleistung	250 W
Max. Luftdurchsatz	650 m³/h
Max. Geräuschpegel	65 dB(A)
Filterart	Metallfettfilter + Aktivkohlefilter (optional)
Anzahl der Geschwindigkeitsstufen	3
Beleuchtung	LED 2 x 3 W
Installationsart	Wand / Insel
Abluftart	Umluft oder Abluft nach außen
Auslassdurchmesser	150 mm
Energieeffizienzklasse	A+
Bedienelemente	Touchpanel oder Tasten
Wartung des Fettfilters	Reinigung im Geschirrspüler oder von Hand alle 2 Monate
Wartung des Aktivkohlefilters	Austausch alle 6 Monate
Sicherheit	Automatische Abschaltung, Rückluftsperre
Ersatzteile	Verfügbar über Rex-Kundendienst oder autorisierte Händler
Reparierbarkeit	Reparaturindex: 8,2/10

Häufig gestellte Fragen - CA9400I-X REX

Wie installiere ich die Dunstabzugshaube CA9400I-X?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Die Haube wird mit geeigneten Dübeln an der Wand oder an einer Insel befestigt. Achten Sie darauf, einen Mindestabstand von 65 cm zwischen der Haube und einem Elektroherd und 75 cm bei einem Gasherd einzuhalten.

Welche Wartung für den Fettfilter?

Der Metallfettfilter muss alle 2 Monate im Geschirrspüler oder von Hand mit Reinigungsmittel gereinigt werden. Ein verschmutzter Filter verringert die Effizienz und kann einen Brand verursachen.

Ist ein Aktivkohlefilter für den Umluftbetrieb erforderlich?

Ja, wenn Ihre Haube im Umluftbetrieb (ohne Außenabluft) arbeitet, ist ein Aktivkohlefilter erforderlich, um Gerüche zu absorbieren. Er muss alle 6 Monate ausgetauscht werden.

Was tun, wenn die Haube nicht angeht?

Überprüfen Sie zuerst die Stromversorgung und die Sicherung. Wenn das Problem weiterhin besteht, kann der Motor oder das Bedienfeld defekt sein. Kontaktieren Sie den Kundendienst.

Wie kann ich das Geräusch der Haube reduzieren?

Verwenden Sie eine niedrigere Geschwindigkeit, um das Geräusch zu verringern. Überprüfen Sie auch, ob der Abluftkanal nicht verstopft ist und die Haube gut befestigt ist, um Vibrationen zu vermeiden.

Kann die Haube ohne Außenabluft verwendet werden?

Ja, die Haube kann im Umluftbetrieb mit einem Aktivkohlefilter verwendet werden. In diesem Fall wird die Luft gefiltert und in die Küche zurückgeführt.

Wie wechsle ich die LED-Lampe?

Die LED-Lampen sind integriert und können nicht einzeln ausgetauscht werden. Bei einem Defekt muss das gesamte Beleuchtungsmodul von einem Fachmann ersetzt werden.

Wie lange ist die Garantie für die Dunstabzugshaube Rex CA9400I-X?

Die gesetzliche Garantie beträgt 2 Jahre. Rex kann je nach Händler eine Garantieverlängerung anbieten. Bewahren Sie den Kaufbeleg auf.

Wie reinige ich die Edelstahloberfläche?

Verwenden Sie ein weiches Tuch und einen speziellen Edelstahlreiniger. Vermeiden Sie scheuernde Mittel, die die Oberfläche zerkratzen würden. Wischen Sie in Richtung der Bürstung.

Wo finde ich Ersatzteile?

Ersatzteile (Filter, Lampen usw.) sind beim Rex-Kundendienst oder bei autorisierten Händlern erhältlich. Verwenden Sie die Modellreferenz CA9400I-X.

BEDIENUNGSANLEITUNG CA9400I-X REX

DE GEBRAUCHSANLEITUNG

FR MANUEL D'UTILISATION

DE GEBRAUCHSANLEITUNG 7

FR MANUEL D'UTILISATION....11

Vielen Dank, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie haben ein Produkt gewählt, hinter dem jahrzehntelange professionelle Erfahrung und Innovation stehen. Bei der Entwicklung dieses großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden. Willkommen bei Electrolux.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten:

www.electrolux.com

Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten:

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben: www.electrolux.com/shop

UMWELTTIPPS

Recyclen Sie Materialien mit dem Symbol : Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyclen Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte.

Entsorgen Sie Geräte mit diesem Symbol – nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

REPARATUR- UND KUNDENDIENST

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte. Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden (diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC), Seriennummer.

Warnungs-/ Sicherheitshinweise.

Allgemeine Informationen und Empfehlungen.

Informationen zum Umweltschutz.

Änderungen vorbehalten.

1! SICHERHEITSHINWEISE

⚠ Vorsicht! Die Instruktionen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube ist ausschliesslich zum Einsatz im privaten Haushalt vorgesehen.

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist. Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe tragen. Kinder nicht mit dem Gerät spielen lassen. Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben, – wenn sie körperlich oder geistig dazu nicht in der Lage sind, – oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen. Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen! Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird. Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird. Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10-5 bar) sein. Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden. Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen. Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daher ist dies in jedem Fall zu vermeiden. Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

⚠ Vorsicht! Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden.

In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten. Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten). Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr. Um das Risiko eines Stromschlages zu vermeiden, darf die Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betrieben werden. Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden.

⚠️ Warnung! Erfolgt die Installation der Schrauben oder Befestigungsvo rrichtungen nicht entsprechend den vorliegenden Anweisungen, führt dies zu Gefahr durch Stromschlag.

2. BEDIENUNG

Der Dunstabzug dient zum Absaugen der beim Kochen entstehenden Dämpfe. In dem mitgelieferten Montagehandbuch ist angegeben, ob Sie Ihre Haube als Abluft-

oder Umluftversion Betreiben.

3. BEFESTIGUNG

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose auch nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

⚠ Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen Kochfeldern und 50cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

4. WARTUNG

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen. Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Hinweis! Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

4.1 Fettfilter

Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

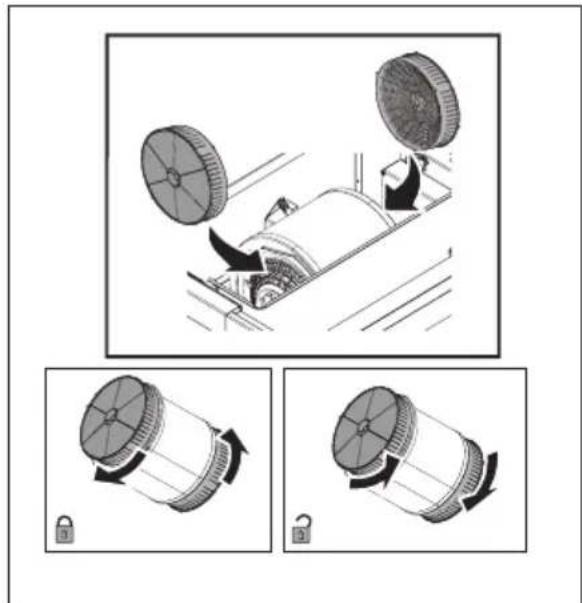

4.2 Der waschbare Aktivkohlefilter

Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fet-filters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

Bei starker Dampfentwicklung die höchste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen.

Das Bedienfeld befindet sich an der Frontseite der Haube:

1 Schalter ON/OFF Beleuchtung
2 Schalter ON/OFF der Absaugfunktion mindeste Saugleistung
4 mittlere Saugleistung
4 höchste Saugleistung

6. BELEUCHTUNG

Das gerät vom stromnetz nehmen. Hinweis! Vor berühren der lampen sich vergewissern, dass sie abgekühlt sind. Ausschließlich Halogenlampen zu m12V -20W max - G4 verwenden und darauf achten, diese nicht mit den Händen zu berühren.
