CA6400I-X - Fläkt REX - Gratis bruksanvisning och manual

Produkttyp	Väggmonterad köksfläkt
Märke	Rex
Modell	CA6400I-X
Bredd	60 cm (uppskattning)
Djup	50 cm (uppskattning)
Höjd	70 cm (uppskattning)
Nettovikt	15 kg (uppskattning)
Elektrisk anslutning	220-240 V ~ 50 Hz
Motoreffekt	200 W (uppskattning)
Maximalt luftflöde	600 m³/h (uppskattning)
Antal hastigheter	3 hastigheter
Belysning	LED- eller halogenlampor (2 x 20 W max)
Filtertyp	Tvättbart metallfettfilter och aktivt kolfilter (tillval)
Maximal ljudnivå	65 dB(A) (uppskattning)
Specialfunktioner	Pekskärm eller knappar, inbyggd timer
Installation	Utvändig avluftning eller luftrecirkulation
Underhåll av fettfilter	Tvätta varje månad i diskmaskin eller för hand
Byte av kolfilter	Var 3:e till 6:e månad beroende på användning
Exteriör rengöring	Mjuk trasa och icke-slipande rengöringsmedel
Säkerhet	Automatisk avstängning, termiskt motorskydd
Reservdelar tillgängliga	Filter, lampor, kontroll, motor
Reparerbarhet	Reparerbarhetsindex ej angivet, standarddelar

Vanliga frågor - CA6400I-X REX

Hur installerar man fläkten Rex CA6400I-X?

Installationen ska utföras av en kvalificerad fackman. Se till att hålla minsta avstånd från spisen (vanligtvis 65-75 cm för elektrisk häll, 75-85 cm för gashäll). Fäst väggfästet ordentligt, anslut frånluftskanalen eller använd recirkulationsläge med ett kolfilter.

Hur rengör man fettfiltren?

Metallfettfiltren ska tvättas varje månad. Du kan lägga dem i diskmaskinen (intensivprogram) eller tvätta dem för hand med varmt tvålvatten. Torka dem väl innan du sätter tillbaka dem.

Hur ofta behöver kolfiltret bytas?

Aktivkolfiltret ska bytas var 3:e till 6:e månad beroende på användning av fläkten. En mättnadsindikator kan finnas på vissa modeller.

Hur byter man fläktens lampa?

Koppla först bort elförsörjningen. Öppna huven eller ta bort fixeringsringen. Byt ut lampan mot en ny av samma typ och effekt (vanligtvis G4 eller E14, 20 W max). Stäng försiktigt.

Fläkten låter, är det normalt?

Ljudet är normalt, särskilt vid hög hastighet. Maximal ljudnivå är cirka 65 dB(A). Om ljudet blir onormalt, kontrollera att filtren är rena och att inget blockerar motorn.

Kan jag använda fläkten i recirkulationsläge utan avluftning?

Ja, fläkten Rex CA6400I-X kan fungera i recirkulationsläge. Då måste ett aktivt kolfilter installeras (medföljer ej) och den filtrerade luften leds tillbaka till rummet via ett utlopp på höjden.

Hur ställer man in fläktens timer?

Tryck på timerknappen (vanligtvis en klockikon). Fläkten stängs av automatiskt efter 15 minuter (eller annan tid beroende på modell). Se manualen för detaljer.

Vad gör man om fläkten inte startar?

Kontrollera först elförsörjningen (säkring, jordfelsbrytare). Se till att kontakten är ordentligt isatt. Om problemet kvarstår, kontakta kundtjänst.

Vilket är det minsta avståndet mellan fläkten och spisen?

För säker användning, håll ett avstånd på minst 65 cm för elektriska spisar och 75 cm för gasspisar. Kontrollera exakta rekommendationer i manualen.

Var hittar man reservdelar till fläkten Rex CA6400I-X?

Reservdelar (filter, lampor, motor) finns hos auktoriserade Rex-återförsäljare eller på specialiserade vitvarusajter. Använd modellreferensen för att identifiera rätt delar.

BRUKSANVISNING CA6400I-X REX

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och snygg har den utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång. Välkommen till Electrolux.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation:

www.electrolux.com

Registrera din produkt för bättre service:

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

www.electrolux.com/shop

MILJÖSKYDD

Återvinn material med symbolen ⚫ Atervinn förpackningen genom att placera den i lämpligt kärl.

Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska

och elektroniska produkter. Släng inte produkter märkta med symbolen × med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen.

Informationen finns på typskylten. Modell, PNC, serienummer.

Varnings-/viktig säkerhetsinformation.

Allmän information och tips

Miljöinformation.

Vi förbehåller oss rätten till ändringar utan föregående meddelande.

SÄKERHETSFÖRESKRIF-

TER

!Försiktighet! Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Denna köksfläkt är endast ämnad för privat bruk i hemmet.

⚠ Varning! Anslut inte apparaten till elnätet förrän installationen är helt slutförd.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhåll.

Apparaten får inte användas av barn eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

Fläkten får alridg användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka matas med gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle. Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen. Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

⚠ Försiktighet! Vid användning tillsammans med spisar och matlagningsutrustning kan tillgängliga delar hettas upp avsevärt.

Vad beträffar de tekniska och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall

de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara.

Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.

Tillverkaren frånsäger sig allt ansvar för eventuella problem eller bränder som orsakats av att instruktionerna i denna manual inte efterlevts.

⚠ Varning! En utebliven installation av de fixeringsskruvar och fixeringsanordningar som dessa anvisningar föreskriver kan medföra elektriska risker.

2. ANVÄNDNING INSTALLATION

Fläkten används för att suga ut matos och ånga. I den bifogade installationshandboken indikeras de av de två versionerna som är disponibla på den modell ni är Ägare till. De disponibla versionerna är de följande: utsugningsversion med utvändig evakuering

eller filterversion med invändig

återcirkulation

3. INSTALLATION

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

⚠ Varning! kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Minsta tillåtna avständ mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 50cm om det är frågan om en elektrisk spis och 50cm om det är frågan om gasspis eller kombinerad gashäll. Om spishällens instruktioner anger ett större avständ skall detta respekteras.

4. UNDERHÅLL

Varning! Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare.

Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfiltren).

Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Varning! Observera att en bristande rengöring av apparaten och icke utförda filterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Tillverkaren frånsäger sig allt ansvar för eventuella motorskador, eldsvådor beroende på ett bristande underhåll eller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

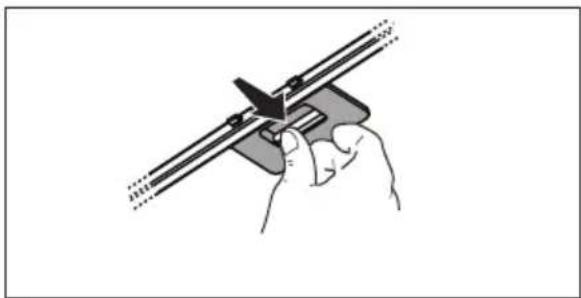

4.1 Fettfilter - Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

4.2 Aktivt kolfilter som kan rengöras

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad.

Filtret kan INTE rengöras eller återanvändas.

De bästa resultatet erhålls om man använder en låg hastighet vid normala förhållanden och en hög hastighet när oset är mera koncentrerat.

Slå på fläkten några minuter innan ni börjar laga mat, på detta sätt skapas ett undertryck i köket. Låt fläkten stå på efter avslutad matlagning i cirka 15 minuter eller till dess matoset har försvunnit.

På fläktens framsida sitter hastighetsregleringen.

6. BELYSNING

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Använd endast halogenlampor 12V -20W max - G4, och var noga med att inte vidröra lamporna.

1 ON/OFF belysning
2 ON/OFF motorer
Låg utblåseffekt
3 medelhög utblåseffekt
4 hög utblåseffekt

VI TENKER PÅ DEG

4.2 Vaskbart aktivt kullfilter
