BRUKSANVISNING FB 52 C.2 IX HOTPOINT

Öyeblikelig oppstart med forhändsbestemt steketid

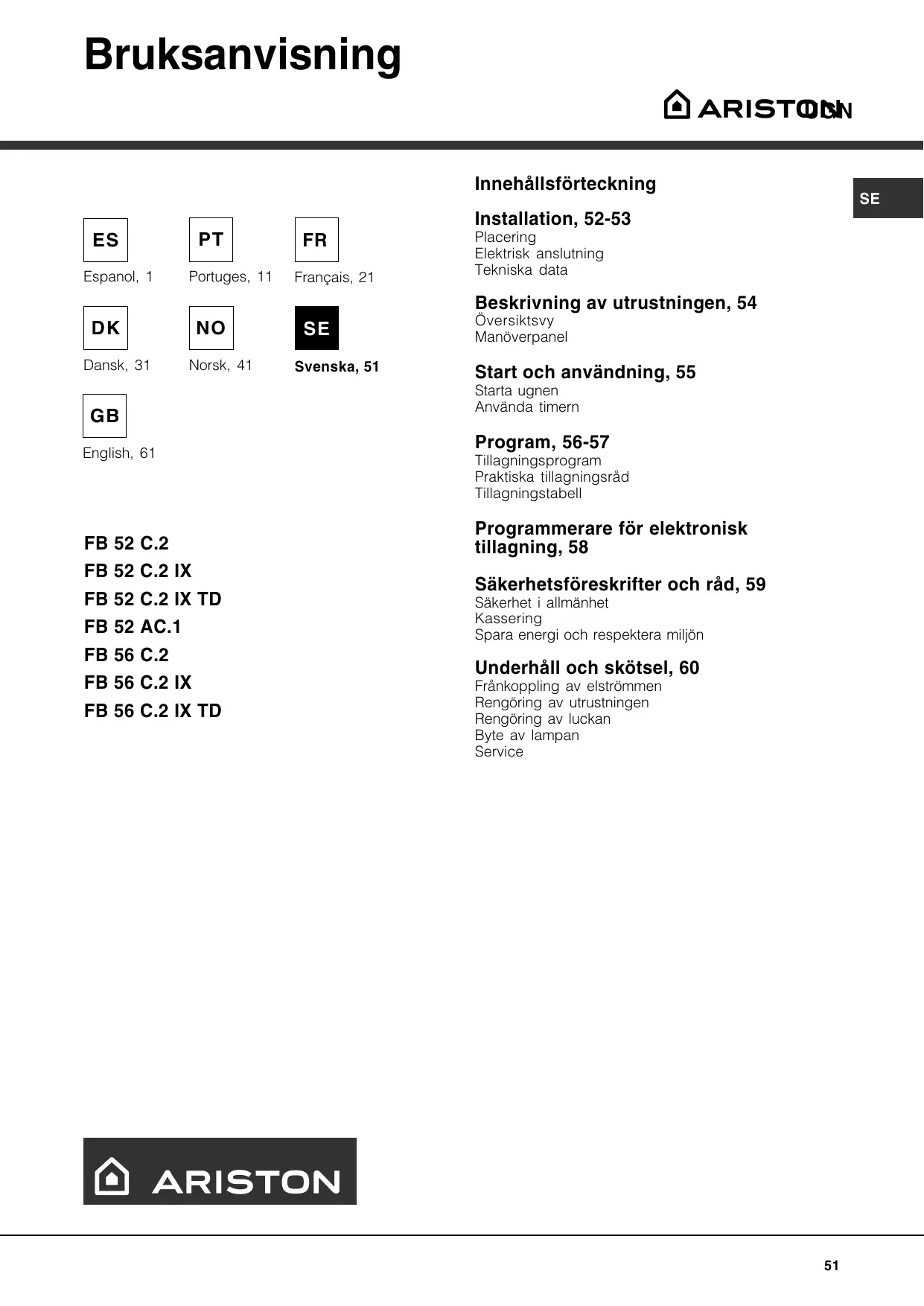

Innehällsförteckning

Installation, 52-53

Placering

Elektrisk anslutning

Tekniska data

Beskrivning av utrustingen, 54

Oversiktsy

Manöverpanel

Start och användning, 55

Starta ugnen

Anvanda timern

Program, 56-57

Tillagningsprogram

Praktiska tillagningsrad

Tillagningstabell

Programmerareforlektronisk tillagning,58

Sakerhetsforeskrifter och råd, 59

Sakerhet i allmänhet

Kassering

Spara energia och respektera miljön

Underhäll och skötsel, 60

Fränkoppling av elströmmen

! Det ar viktigt att bevara denna bruksanvisning sa att den kan konsulteras när som helst. I handelse av forsäljning, overlåtelse eller flytt, ska du forsäkra dig om att bruksanvisningen följer med utrustningen for att informera den nga ägaren om dess Funktion och respektive foreskrifter.

! Läs noggrant anvisingarna: Det finns viktig information angående installation, användning och sakerhet.

Placering

! Emballagematerial ske inte användas som leksaker für barn och skä undanröjas enigt gällande normer für sopsorting (Se Sakerhetsfreskrifter och råd).
! Installationen ska ske enligt dessa anvisningar och av behörig personal. En felaktig installation kan orsaka skador på personer, djur eller foremål.

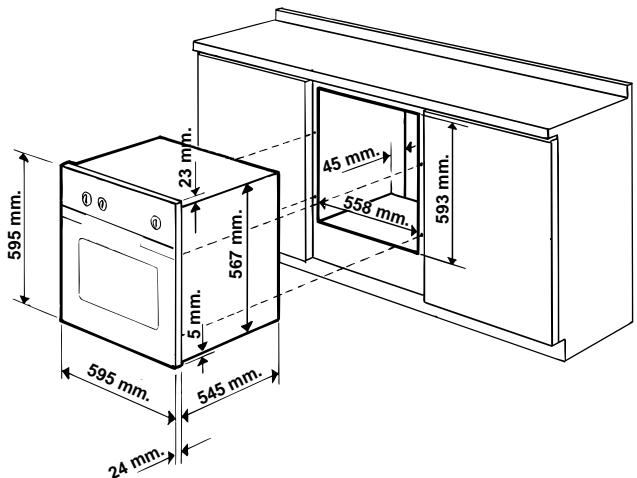

Inbyggnad

För att garantera en god Funktion av ultrustningen ar det nödvändigt att skåpet,)där den sca byggas in, har lampliga egenskaper.

• Panelerna runt ugren ske vara tillverkade av ett värmetåligt material.
• Vid mobler av fanerat trä sca limmet tāla temperaturer på 100 °C.
• Vid inbyggnad av ugnen, böde vid inbyggnad under bank (se figur) och vid placering på Höjden, skamöbeln ha följande dimensioner:

! Det ska inte vara möjigt att de elektriska delarnakommen i Kontakt med möbeln Near apparaten harinstallerats.

Energiförbrukningen som anges på märskylten har mitts upp medenna typ av installation.

Ventilation

For att garantera en god ventilation ar det nödvändigt att ta bort den bakre vöggen i utrymmet. Det rekommenderas att installera ugnen sà att den vilar pà två trälister eller på ett jämnt plan som har en öppning på minst 45 × 560 mm (se figurer).

Centering och fastsattning

Reglera de 4 klackjärnen som sitter på ugnens sidor sa att de overensstämmer med de 4 halen på ramen, i forhällande till tjockleken på mobelns sida:

Tjocklek på 20 mm: Ta bort den rörliga delen på klackjärnet (se*X).

Tjocklek på 18 mm: Använd det Första spåret, som har forberetts på fabriken (se figur).

Tjocklek pà 16 mm: Använd det andra spåret (se figura).

For att fasta utrustingen vid mobeln: Oppna ugnsluckan och skruva fast de 4TRSkruvarna i de 4 halen pa ramen.

! Alla delar som garanterar ugnens sakerhet sca sattas fast sa att de inte kan tas bort utan hjalp av verktyg.

Elektrisk anslutning

! Ugnar som ar forsedda med en trepolig natakabel ar forberedda for att fungera med voxelström med natspanning och -frekvens som anges på markskylten som sitter på utrustingen (se nedan).

Montering av elkabeln

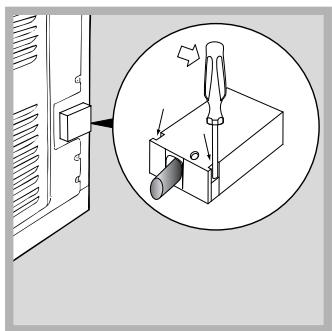

1. Öppna kopplingsplinten genom att trycka på lockets sidotungor med hjälp aven skruvmejsel: Dra och öppna locket (se figur).

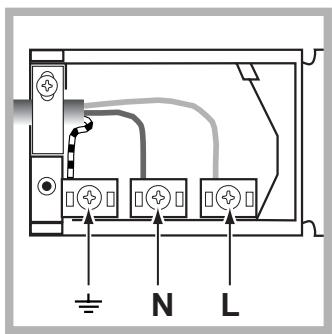

1. Gör sā här für att
   ansluta nätkabeln:
   Lossa skruven på
   kabelhällaren och de tre
   skruvarna på
   kontakterna L-N-➀ och
   fäst sedan eltrådarna
   under skruvhuvudena.
   Respektera färgerna blå
   (N) brun (L) gul-grön ÷
   (se figur).

2. Fäst nätkabeln i den särskilda kabelhällaren.

3. Stäng locket på kopplingsplinten.

Anslutning av natkabeln till elnatet

Montera en standardiserad stickkontakt på kabeln avsedd for den effekt som anges på märskylten (se här intill).

Om den skå anslutas direkt till elnätet måste en flerpolsbrytare installereras mellan utrustningen och elnätet som har en öppning på minst 3 mm mellan kontakterna och som ar anpassad till effekten och overensstämmer med gällande normer (jordkabeln fär inte avbrytas frän brytaren). Elkabeln skä placeras sà att den inte igressive punkt överstiger rumstemperaturen med 50^

! Installatoren ar ansvarig for att utrustingen ansluts på ett korrekt satt och att sakerhetsforeskrifterna respekteras.

• Utaget ar jordat och är i enlighem med gällande standard.
• Uttaget tãl maskinens maxeffekt, som anges pa märskylten (se nedan).
• Matningsspänningen ligger inom värdena som anges på märskylten (se nedan).
• Uttaget ar kompatibelt med utrustningens stickkontakt. I annat fall sca uttaget eller stickkontakten bytas ut. Använd inte skarvladdar ochgrenuttag.

! Nätkabeln och natuttaget sca vara lättatkom Liga Near utrustingen väl har installerats.

! Kabeln ske inte BOjas aller klammas.
! Kabeln ska kontrolleras regelbundet och fär endast bytas ut av behöriga tekniker (se Service).
! Företaget avsager sig allt ansvar om dessa normer inte respekteras.

MÄRKSKYLT
Mätt	Bredd 43,5 cm Höjd 32 cm Djup 40 cm
Volym	I 56
Elektriska anslutningar	Spänning 230 V ~ 50 Hz (se märskylt) Max. effekt Förbrukning 2 250 W
ENERGY LABEL	EU-direktiv 2002/40 på de elektriska ugnarnas etikett. Standard EN 50304 Modeller med kylfläkt: Energiförbrukning fri konvektion - uppvärmningsfunktion: Traditionell Energiförbrukningsförklaring Klass forcerad konvektion Uppvärmningsfunktion: Samtidig tillagning. Modeller med kylfläkt: Energiförbrukning forcerad konvektion - uppvärmningsfunktion: Samtidig tillagning. Energiförbrukningsförklaring Klass fri konvektion Uppvärmningsfunktion: Traditionell.
CE	Denna apparat überensstämmer med fällande EU direktiv: 73/23/CEE utfäredat den 19/02/73 (Lågspänning) och afterfällende modifieringar - 89/336/CEE utfäredat den 03/05/89 (Elektromagnetisk kompatilitet) och afterfällende modifieringar - 93/68/CEE utfäredat den 22/07/93 och afterfällende modifieringar.2002/96/CE

SE

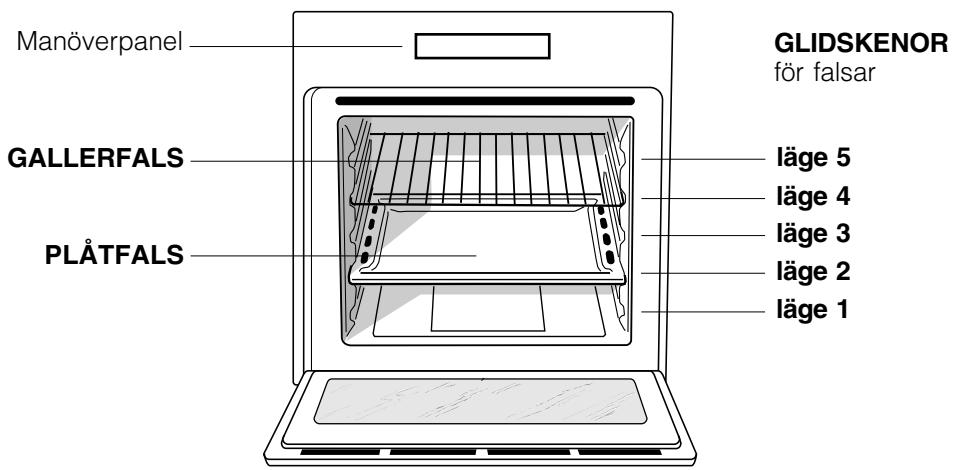

Översiktsv

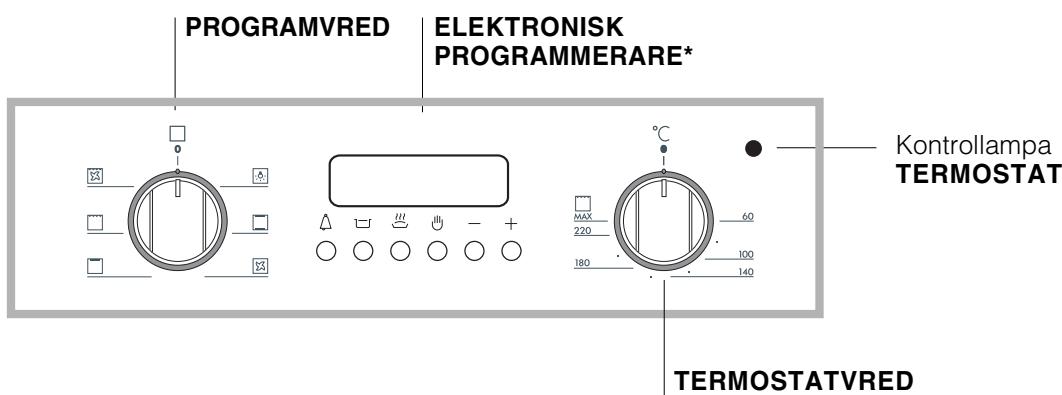

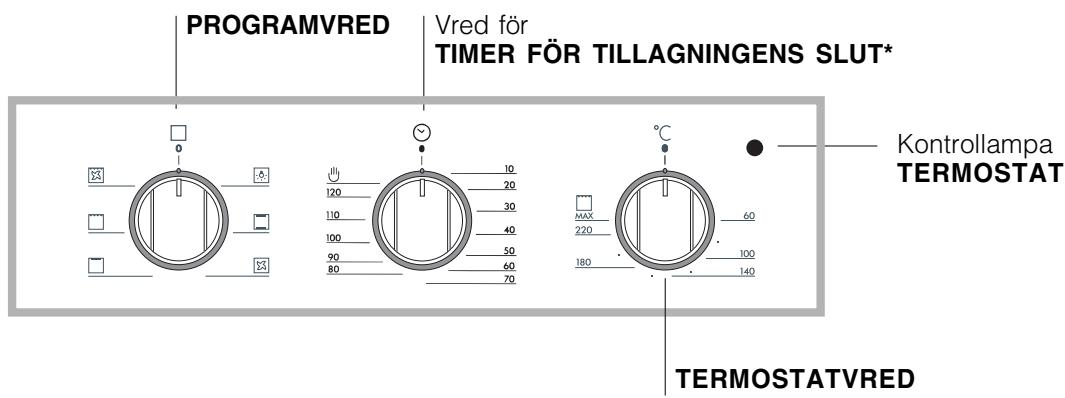

Manöverpanel

• Finns endast på vissa modeller.

! När du använder ugnen Första gängen räder vi dig till att lata den vara igäng minst en timme utan att nagot ställs in i ugnen, med termostaten på max. Lage och stängd lucka. Stäng sedan av ugnen, öppna ugnsluckan och vädra lokalen. Den lukt som uppstår vid forängningenkommen frän ämnen som har använts für att skydda ugnen.

Startaugnen

1. Välj önskat tillagningsprogram genom att vrida på PROGRAMVREDET.
2. Vrid på TERMOSTATVREDET für att välja temperatur. En lista über rekommenderade tillagningar och respektive temperaturer finns i Tillagningstabellen (se Program).
3. Tänd kontrollampa TERMOSTAT indikerar uppvärningsfasen upp till installd temperatur.

4. Under tillagningen går det alltid att göra följandeändringar:

5. Åndra programmet genom att vrida på PROGRAMVREDET.

6. Åndra temperaturen genom att vrida på TERMOSTATVREDET.
7. Avbryt tillagningen genom att vrida PROGRAMVREDET till lage "0".

! Ställ aldrig foremål på ugnsbotten eftersom det kan orsaka skador på emaljen.
! Placera alltid dina kokkärl på gallret som följer med utrustningen.

Kylfläkt

Foratt sänka den utvändiga temperaturen ar vissa modeller utrustade med en kylfläkt. Kylfläkten skapar en luftstråle somkommen ut mellan manöverpanelen och ugnsluckan.

! After tillagningen forblir flakten tillkopplad tills ugnen ar tillrackligt sval.

Ungsbelysning

Ugnsbelysningen tänds genom att vrida

PROGRAMVREDET till lage Forblir tand när ett tillagningsprogram valjs.

Använd timern für tillagningens slut*

1. Dra Först upp ringklockan genom att vrida vredet TIMER FÜR TILLAGNINGENS SLUT nastan ett helt varv medurs.
2. Vrid sedan tillbaka moturs for att ställa in önskad tid, sä att minuterna på vredet TIMER FÖR TILLGNINGENS SLUT överensstämmer med markeringen på manöverpanelen.
3. När den installda tiden har förflutit hörns en ljudsignal och ugnen stängs av.
4. När ugnen ar avständg kan timern for tillagningens slut användas som ett vanligt tidur.

! För att använda ugnen i manuell Funktion, d.v.s. genom att utesluta timern für tillagningens slut, skavredet TIMERN FÜR TILLAGNINGENS SLUT vridas till symbolen ( ).

Tillagningsprogram

! För alla program går det att ställa in en temperatur på mellan 60^ och MAX, forutom:

• GRILL (det rekommenderas att endast MAX temperatur ställs in).
• GRATINERA (det rekommenderas att inte overstiga en temperatur på 200^ ).

Det nedre och övre värmeelementet aktiveras. Medenna traditionella tillagning ar det bättre att använda endast en fals: Värmen fördelas)dalgit om man använder sig av flera falsar.

Program SAMTIDIG TILLAGNING

Alla värmeelementet aktiveras (det övre och det nedre) och fläkten sats i Funktion. Eftersom värmen ár konstant i hela ugnen bryner och steker varmluften maten jämnt. Det går att använda upp till max. två falsar samtidigt.

Program ÖVRE UGN

Det övre värmeelementet sätts på. Denna Funktion kan användas För forbätringar vid tillagningen.

Program GRILL

Det övre värmeelementet sätts på. Grillens höga och direkta temperatur gör att matens yta omedelbart bryns och forhindrar att kottsaften rinner ut, vilket gör att innanmatet blir mörare. Grillning lþmpr sig sãrskilt for de rätter som kraver hog yttemperatur: Stekar av not ell er kalv, entrecote, filé, hamburgerare o.s.v. Några användningsexempel Återges i avsnittet "Praktiska råd vid tillagningen". Tillaga med stängd uŋnslucka.

Program GRATINERA

Det övre värmeelementet sätts på och fläkten startar. Denna Funktion forenar den termiska strålningen i en enda riktning med den forcerade varmluftsventillationen inuti ugnen. Detta forhindrar att ytorna bränns genom att värmen ökar och tränger bättre in i maten. Vid tillagning skä ugnsluckan vara ständg.

Praktiska tillagningsråd

! Använd inte falsarna 1 och 5 vid varmluftstillagningar: Dessa lagen träffas direkt av varmluften vilket kan göra att ömtäliga rätter bränns.
! För tillagningar GRILL och GRATINERA ska ugnspannan placeras på den 1:a falsen für att samla upp sky och/eller fetter.

SAMTIDIG TILLAGNING

• Använd falsarna 2 och 4 och placera den mat som kräver högre varme på den 2:a falsen.
• Satt ugnspannan på den nedersta falsen och gallret på den översta.

GRILL

• Satt in gallret på fals 3 eller 4 och placera maten i mitten av gallret.
• Det rekommenderas att max. energinivå ställs in. Det ar normalt att det övre varmeelementet inte alltid ar tillsaget: Funktionen kontrolleras av en termostat.

PIZZA

• Använd programmet SAMTIDIG TILLAGNING für att grädda pizza på rätt satt.
• Använd en form av lätt aluminium som ska placeras på det medlevererade gallret. Om du använder ugnspannan Förångs graddningstiderna och det är svårt att erhälla en spredd pizza.
• Om du gräddar pizzor med mycket fyllning råder vi dig att lögga på mozzarellaosten after halva gräddningstiden.

Tillagningstabell

Program	Livsmedel	Vikt (kg)	Tillagnings-läge på fals	Föruppvärmning (minuter)	Rekommend erad temperatur	Tillag- ningstid (minuter)
Traditionell ugn	Anka	1	3	15	200	65-75
	Kalv-ller oxstek	1	3	15	200	70-75
	Flåskstek	1	3	15	200	70-80
	Mördegskakor	-	3	15	180	15-20
	Söta pajer	1	3	15	180	30-35
Samtidig tillagning	Pizza (på 2 falsar)	1	2 och 4	15	230	15-20
	Lasagne	1	3	10	180	30-35
	Lamm	1	2	10	180	40-45
	Grillad kýckling + potatis	1+1	2 och 4	15	200	60-70
	Makrill	1	2	10	180	30-35
	Plumcake	1	2	10	170	40-50
	Petit choux (på 2 falsar)	0,5	2 och 4	10	190	20-25
	Kakor (på 2 falsar)	0,5	2 och 4	10	180	10-15
	Sockerkaka (på 1 fals)	0,5	2	10	170	15-20
	Sockerkaka (på 2 falsar)	1	2 och 4	10	170	20-25
	Salta pajer	1,5	3	15	200	25-30
Övre ugn	Tillagningsförbättringar	-	3/4	15	220	-
Grill	Sjögunga och blättisk	1	4	5	Max.	8-10
	Fiskspett	1	4	5	Max.	6-8
	Torskfilé	1	4	5	Max.	10
	Grillade grönsaker	1	3/4	5	Max.	10-15
	Kalvkotletter	1	4	5	Max.	15-20
	Kotletter	1	4	5	Max.	15-20
	Hamburgare	1	4	5	Max.	7-10
	Makrill	1	4	5	Max.	15-20
	Rostat bröd	4 st.	4	5	Max.	2-3
Gratinera	Grillad kyckling	1,5	2	5	200	55-60
	Blättfish	1,5	2	5	200	30-35

Denna gör att du kan programmera ugnen eller grillen für foljandeFUNKtioner:

sätter igång senarelagd tillagning under en fastställd tid,
sätter igång omedelbar tillagning under en fastställd tid,
timer.

: timer timmar, minuter
：tillagningstidens langd
图：tillagningens sluttid
：manuell omkoppling
:inställning av tid bakåt
：installingavtidframat

Hur du staller in digitaluret

After nätanslutningen aller afterett strömavbrott blinkar displayen på: 0.00

Tryck samtidigt på knapparna och och ställ)darefter (inom 4 sekunder) in exakt klockslag medknapparna och Med knappen okas tiden. Med knappen minskas tiden.

Eventuella andringar av tiden kan goras pa två satt:

1. Upprepavonnämnda faser fullständigt.
2. Tryck på knappen och ställ)därefter in tiden med knapparna och

Manuell Funktion av ugnen

När du har ställt in tiden går programmeringen automatiskt till manuellt lage.

Notering: Tryck på knappen ör for att Återställa den manuella Funktionen after varje "Automatisch" tillagning.

Start av senarelagd tillagning under en fastställd tid

Längden och sluttiden av tillagningen skä ställas in.
Antag att display visar klockan 10,00

1. Vrid ugnens kommandovred till önskad Funktion och temperatur (exempel: statistik ugn, 200 °C)
2. Tryck på knappen (inom 4 sekunder) och ställ därefter in önskad langd med knapparna och Antag att du vill ställa in en tillagningstid på 30 minutes, daß syns:

$$ \therefore 0 \cdot 3 0 $$

När du, after 4 sekunder, släpper upp knappen visas aktuell tid med symbol „, och texten "auto"

1. Tryck på knappen öch därefter på knapparna öch tills du ställt in önskad sluttid für tillagningen, t.ex. klockan 13,00

$$ \therefore 1 3 \cdot 0 0 $$

1. När du på nytt släpper upp knappen visas after 4 sekunder aktuell tid på displayen:

$$ \begin{array}{l l} \circ & 1 0 \cdot 0 0 \end{array} $$

Den tända texten "auto" påminner om den utfördala langd- och sluttidsprogrammeringen i automatisk Funktion. Nu kommt ugnen att automatiskt sattas på klockan 12,30 sä att tillagningen avslutas after 30 minutes. När ugnen är på visas den lillakastrullsymbolen tänd under hela tillagningstiden. När du trycker på knappen när som helst underanismngen, visualiseras den tid som ställts in, när du trycker på knapp visas tillageningens sluttid.

När tillagningen ar avslutad hörns en ljudsignal, tryck på vilken knapp som helst, med undantag av knapparna och För att avbryta signalen.

Omedelbar start med fastställd tid

Om du endast programmerar langden (punkt 1 och 2 av paragrafen "Senarelagd tillagning under en faststalld tid") pabörjas tillagningen omedelbart.

För att radera en redan programmerad tillagning

Tryck på knapp och med knapp Återfor du tiden till

$$ \begin{array}{c c} \square & \square \ \hline \end{array} $$

och trycker)darefterpknappenformanuell Funktion

Timerfunktion

Med timerfunktionen staller du in en tid frän vilken nedrakningen börjar. Denna Funktion kontrollerar inte pasaaligningen aller avstängningen av ugnen, den ger endast ifran sig en ljudsignal nar den installda tiden forflutit.

När du trycker på knappen „ syns:

$$ \begin{array}{c c} \hline \square \cdot \square \end{array} $$

Ställ därefter in önskad tid med knapparna + och + . När du släpper upp knappen startar tiden exakt på sekunden, på displayen visas aktuell tid.

$$ \begin{array}{c c c} \hline 1 0 & \square & \square \ \hline \end{array} $$

När tiden föflutit hörns en ljudsignal som kan avbrytas genom att du trycker på vilken knapp som helst (med undantag av knapparna och ) och symbolen 0 systknar.

• Inställda data kanändras när som helst genom att du trycker på motsvarande knapp samt knappen [ ] eller [ ]
• När du raderar tillagningstiden raderas automatiskt även sluttden av Funktionen och viceversa.
• Om det rör sig om att programmerat Funktionssätt accepterar inte utrustningen sluttillagningstider som foregår starten av de tillagningstider som utrustingen själv foreslår.

! Utrustningen har projekterats och tillverkats i enlighet med gällande internationella sakerhetsföreskrifter. Dessa sakerhetsföreskrifter bifogas av sakerhetsskal och skä lásas noggrant.

Sakerhet i allmänhet

• Denna ultrusting har tillverkats for en ick-professionell användning i hemmet.
• Utrustningen ska inte installeras utomhus, inte ens om utrymmet ar skyddat, aftersom det ar mycket farligt att utsatta den for vader och vind.
• För att flytta utrustingen ská du alltid använda dig av de därtill avsedda handtagen som sitter på ugnens sider.
• Rör inte utrustingen med bara fötter eller fuktiga händer och fötter.
• Utrustningen ska anvandas for att tillaga livsmedel, av endast vuxna personer och i enlighem med anvisningarna ienna bruksanvisning.
• Under anwendungen av utrustningen blir vissa varmeelement och vissa delar av ungen mycket varma. Se till att inte vidrora dem och häll barn på sakert avständ.
• Undvik att nätkabeln für andra hushällsmaskinerkommen i kontakt med varma delar på ugnen.
• Täpp inte till ventilationsöppningarna eller varmeutsläuppen.
• Ta alltid tag i mitten på ugnsluckans handtag: Handtaget kan vara varmt på sidorna.
• Använd alltid ugnsvantar für att satta in erler ta ur kokkärl ur ugnen.
• Lagg aldrig aluminiumfolie på ugnens botten.
• Ställ inte in brännbart material i uŋnen: Om utrustningen startas oavsiktligt kan det antændas.
• Kontrollera alltid att vreten ar i läge XXX Near apparaten inte används.
• Ta inte ut stickkontakten ur vagguttaget genom att dra i elkabeln. Ta istället tag i stickkontakten.
• Utför inte rengörings- eller underhällsingrepp utan att Först dra ut stickkontakten ur vagguttaget.

• I handelse av fel sca du aldrig utföra ingrepp på inremekanismer För att utföra reparacion. Kontakta serviceverkstaden (Se Service).

• Ställ inte tunga foremål på öppen ugnsslucka.

Kassering

• Kassering av emballagematerial: Respektera gällande lokala foreskrifter, på sö satt kan emballaget Återanvändas.
• Det europeiska direktivet 2002/96/EC gällande Waste Eelectrical and Electronic Equipment (WEEE - hantering av forbrukad elektrisk och elektronisk utrustning), kräver att gammal hushållselektronik INTE kasseras tillsammans med det vanliga osorterade avfallet. Förbrukad utrustning måste samlas ihop separat für att optimera materialåtervinnandet samt att reducera negativ inverkan på miljön och manniskors hölsa. Symbolen av en överkryssad soptunna päminner dig om din skydighet att hantera den forbrukade utrustningen separat.

Du kan kontakta dinCOMMUNEll lokala Aterforsaljare forytterligare information gallande hantering av forbrukad elektronisk utrustning.

Spara energia och respektera miljön

Genom att anvanda ugnen fran sen aftermiddag till de forsta morgontimmarna, bidrar du till att minska elforbbrukningsbelastningen for eldistributoren. Med hjalp av funktionerna for programmeding, i synnerhet Senarelagd tillagning (se Program), gär det att planera användningen av ugnen ienna riktning.
- Det rekommenderas att tillagningen GRILL och GRATINERA alltid sker med stängd lucka: Detta gän att man Förutom bösta resultat erhällen anmarkningsvärd energibesparing (cirka 10%).
- Upprätthäll tätningslisterna i gott skick och rena sà att de tatar ordentlich mot luckan och att inget värmeläckage förorsakas.

• De yttre emaljerade delarna, delarna av rostfritt stål och tätningslisterna av gummi kan rengöras med en svamp som fuktas med ljummet vatten och mild tvål. Om det ár svårt att ta bort fläckarna skaspecifikaprodukter användas. Vi råder dig att sköljärikligt och torka after rengöringen. Använd inte skurpulver eller frättande ämnen.
• Insidan av ugnen ska goras rent (helst after varje gäng som ugnen har anvånts) medan den fortfarande År ljammen. Använd varm vatten och rengöringsmedel. Skölj)däfter och torka av med en mjuk trasa. Undvik slipande rengöringsmedel.
• Tillbehörn kan rengöras precis som normalt diskgods (även i diskmaskin), med undantag for glidskenorna.
• Använd aldrig Ångtvättar eller högtryckstvättar for att góra rent utrustningen.

Rengöring av luckan

Rengör glaset på ugnsluckan medprodukter och svampar som inte är slipande och torka av med en mjuk trasa. Använd inte grova slipande material aller vassa metallskrapor som kan repa ytan och góra att glaset spricker. För en noggrann rengöring kan ugnsluckan tas bort.

1. Oppna ugnsluckan fullstandigt (se figuren).

2. Hoj upp och vrid på hakarna som sitter på de två gängjärnen (se figuren).

3. Ta tag i de två yttre sidorna på luckan. Stäng luckan langsamt, men inte fullständigt. Dra sedan luckan mot dig sö att den dras ur sitt lage (se figuren). Montera tillbaka luckan genom att utföra den ovannämnda proceduren i omvänd ordning.

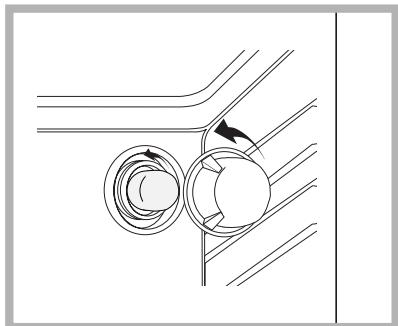

Byte av lampan

Gör på följande satt für att byta ut ugnsbelysningen:

1. Skruva loss Glasloket på lamphällaren.
2. Skruva loss lampan och byt ut den mot en lampa med sama egenskaper: effekt 25 W, sockel E 14.
3. Montera tillbaka glaslocker (se figuren).

Service

Uppge:

• Meddelandet som visas på displayen.
• Maskinmodell (Mod.).
• Tillverkningsnummer (S/N)

Den sistnämnda informationen anges på markskylten som sitter på utrustingen och/eller emballaget.

Espanol, 1

Portuges, 11

Français, 21

Dansk, 31

Norsk, 41

Svenska, 51

English,61

FB 52 C.2

FB 52 C.2 IX

FB 52 C.2 IX TD

FB 52 AC.1

FB 56 C.2

FB 56 C.2 IX

FB 56 C.2 IX TD

Contents

Installation, 62-63

Positioning
