BRUKSANVISNING SHD 790 XE1 SAUTER

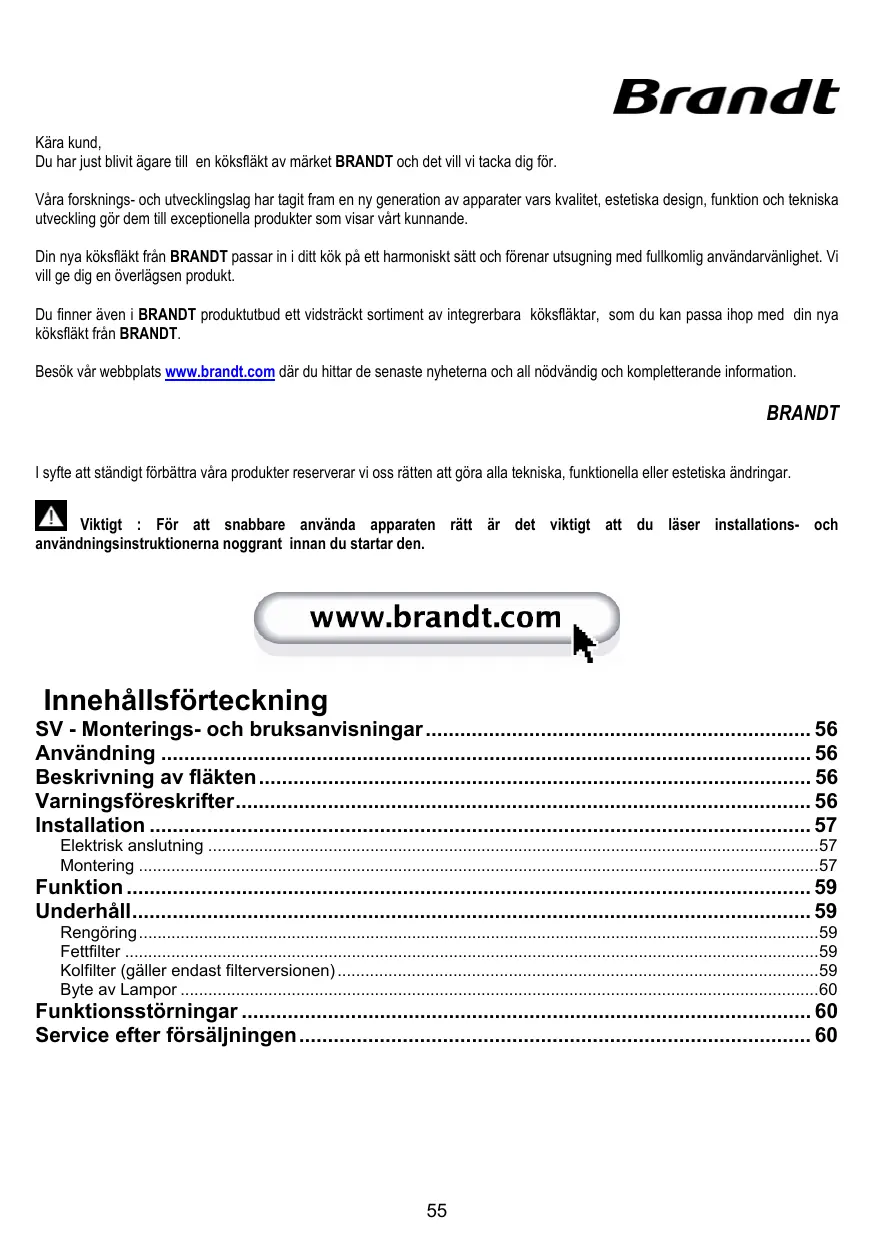

• Kära kund, Du har just blivit ägare till en köksfläkt av märket BRANDT och det vill vi tacka dig för. Våra forsknings- och utvecklingslag har tagit fram en ny generation av apparater vars kvalitet, estetiska design, funktion och tekniska utveckling gör dem till exceptionella produkter som visar vårt kunnande. Din nya köksfläkt från BRANDT passar in i ditt kök på ett harmoniskt sätt och förenar utsugning med fullkomlig användarvänlighet. Vi vill ge dig en överlägsen produkt. Du finner även i BRANDT produktutbud ett vidsträckt sortiment av integrerbara köksfläktar, som du kan passa ihop med din nya köksfläkt från BRANDT. Besök vår webbplats www.brandt.com där du hittar de senaste nyheterna och all nödvändig och kompletterande information. BRANDT I syfte att ständigt förbättra våra produkter reserverar vi oss rätten att göra alla tekniska, funktionella eller estetiska ändringar. Viktigt : För att snabbare använda apparaten rätt är det viktigt att du läser installations- och användningsinstruktionerna noggrant innan du startar den. Innehållsförteckning SV - Monterings- och bruksanvisningar p. 56
• Användning p. 56
• Beskrivning av fläkten p. 56
• Varningsföreskrifter p. 56
• Installation p. 57
• Elektrisk anslutning p. 57
• Montering p. 57
• Funktion p. 59
• Underhåll p. 59
• Rengöring p. 59
• Fettfilter p. 59
• Kolfilter (gäller endast filterversionen) p. 59
• Byte av Lampor p. 60
• Funktionsstörningar p. 60
• Service efter försäljningen p. 60

SV - Monterings- och bruksanvisningar Konsultera även bilderna i början av manualen med de bokstavshänvisningar som anges i den beskrivande texten. Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. OBS: Delar som är märkta med symbolen “(*)” är extra tillbehör som endast medlevereras med vissa modeller, eller icke medlevererade delar som skall införskaffas separat. Apparaten har utformats för att installeras i ett kök och för att användas som en normal hushållsfläkt. Fläkten får inte användas för kommersiellt eller industruellt bruk, eller för andra ändamål för vilka den inte är ämnad. Modifiera inte eller försök inte modifiera apparatens egenskaper. Ändringar utgör en fara för er person. Det är inte tillåtet att låta fläkten fungera ovanför en eldad spishäll (ved- koleldad). I det fall köket värms upp av en apparat som är ansluten till en rökkanal (till exempel en kamin) , skall fläkten installeras som filterversion. Använd inte fläkten utan fettfilter. Använd inte rengöringsmaskiner med ånga eller tryckluft för att rengöra apparaten (av elektriska säkerhetsskäl). Varning! Anslut inte apparaten till elnätet förrän installationen är helt slutförd. Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare. Apparaten får inte användas av barn eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten. Fläkten får alridg användas utan att gallret är korrekt monterat! Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet. Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka matas med gas och andra typer av bränsle. Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle. Det är strängt förbjudet att flambera mat under fläkten. Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen. Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld. Vad beträffar de tekniska och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas. Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser samtliga underhållsinstruktioner i denna manual). Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara. Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar. Tillverkaren frånsäger sig allt ansvar för eventuella problem eller bränder som orsakats av att instruktionerna i denna manual inte efterlevts. Användning Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast ämnad för privat bruk. Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation. Utsugningsversion Fläkten är utrustad med ett övre luftutsläpp B för evakuering av matos utomhus (avledningsrör och fixeringsklämmor bifogas inte). Fig. 5 Varning! Om fläkten är utrustad med ett kolfilter, skall detta avlägsnas. Filterversion Om en utvändig evakuering av luften inte är möjlig kan fläkten användas som filterversion och ett aktivt kolfilter och en luftavledare F monteras på hållaren (bygeln) G, matoset och ångorna leds ut i lokalen igen genom det övre gallret H med hjälp av ett avledningsrör som anslutits till det övre luftutsläppet B och anslutningsringen som är monterad på luftavledaren F (avledningsrör och fixeringsklämmor bifogas inte). Fig. 5-6 Varning! Om fläkten inte är utrustad med ett kolfilter, skall ett sådant beställas och monteras innan fläkten kan sättas i bruk. Beskrivning av fläkten Fig. 1

3. Lossningshandtag för fettfilter

6. Teleskopisk skorsten

7. Luftutsläpp (används endast på filterversionen)

Varningsföreskrifter Förvara denna manual tillsammans med apparaten. I det fall apparaten skall säljas eller överlåtas till en tredje person, är det viktigt att även denna manual överlämnas. Läs noga instruktionerna i denna manual innan apparaten installeras eller används, då den innehåller viktig information för er personliga säkerhet och för andra personer som kommer att installera eller använda denna apparat.

Utför alla nödvändiga väggarbeten (t.ex.: installationen av ett eluttag och/eller en öppning för avledningsrörets passage). Fläkten är utrustad med fixeringspluggar som passar de flesta typer av väggar/tak. Det är under alla händelser nödvändigt att rådfråga en kvalificerad fackman för att förvissa sig om att materialen är lämpade för den aktuella typen av vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att bära upp fläktens vikt. Installation Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 50cm om det är frågan om en elektrisk spis och 75cm om det är frågan om gasspis eller kombinerad gashäll. Om spishällens instruktioner anger ett större avstånd skall detta respekteras. Elektrisk anslutning Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett lättillgängligt uttag som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna. Varning: kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad. Installation av takmodell (Frihängande) Fig. 5-6-7-8-9 Gör fläkten strömlös genom att bryta de elektriska anslutningsfaserna på hemmets huvudströmbrytare.

1. Justera längden på fläktens stödstruktur. Denna reglering

är avgörande för fläktens slutgiltiga höjd. OBS: I vissa fall är den övre delen av stativet fixerad i den undre med 1 eller flera skruvar, kontrollera och skruva eventuellt ur dessa skruvar en kort stund för att möjliggöra en justering av stödstrukturen.

2. Fixera strukturens två delar med totalt 16 skruvar (4 i

varje hörn). Applicera på den övre delen, för utdragningar som överskrider minimilängden, 1 eller 2 byglar (beroende på de bifogade instruktionerna) i syftet att öka delens stadga. Gör på följande sätt vid monteringen: a. Utvidga byglarna en aning så att de kan appliceras på strukturens utsida. b. Positionera förstärkningsbygeln strax ovanför fixeringspunkten mellan de båda strukturdelarna och fixera med sammanlagt 8 skruvar (2 i varje hörn). Om en sådan medlevererats skall ytterligare en förstärkningsbygel fixeras mittemellan den första förstärkningsbygeln och stativets övre kant, fixera med 8 skruvar (2 i varje hörn). OBS: kontrollera i samband med fixeringen av förstärkningsbygeln/larna att dessa inte förhindrar en korrekt fixering av avledningsröret (utsugningsversionen) eller luftavledaren (filterversionen).

3. Placera borrmallen il taket, lodrätt i förhållande till

spishällen (borrmallens mittpunkt skall sammanfalla med spishällens mittpunkt och sidorna skall vara parallella med spishällens sidor - borrmallens sida med texten FRONT, motsvarar sidan där kontrollpanelen sitter). Förbered den elektriska anslutningen.

4. Borra enligt anvisningarna (8 hål för 8 väggpluggar),

skruva i 4 skruvar i de angivna hålen och lämna ett cirka 1 cm stort utrymme mellan skruvhuvudet och taket.

5. Sätt i ett avledningsrör i stativet och anslut detta till

anslutningsringen på motorhuset (avledningsrör och fixeringsklämmor levereras inte tillsammans med fläkten).

6. Häng upp stativet på de 4 skruvarna (se arbetsmoment

4). VARNING! Stativsidan med kopplingsdosan motsvarar sidan med kontrollpanelen när fläkten är färdigmonterad.

7. Dra åt de 4 skruvarna ordentligt.

8. Sätt i och dra åt ytterligare 4 skruvar ordentligt i de fria

Montering Fläkten är disponibel i två versioner: väggmodell och takmodell (frihängande). Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen.
• För att underlätta installationen rekommenderar vi att tillfälligt ta ur fettfiltren och andra delar som kan nedmonteras och monteras och som därför är beskrivna här. Denna/dessa skall monteras tillbaka efter avslutad installation. Se de härför gällande paragraferna för nedmontering.
• Ta ur det/de aktiva kolfiltret/n om sådana är medlevererade (se även den härför gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skall användas som filterversion.
• Kontrollera att inget bifogat material (till exempel påsar med skruvar, garantihandlingar etc.) har placerats inne i fläkten (av transportskäl), avlägsna eventuellt och spar.
• Om det är möjligt skall möbler under och intill fläktens installationsområde kopplas ur och avlägsnas i syftet att öka åtkomligheten till taket/väggen där fläkten skall installeras. I annat fall skall möbler och delar i området intill installationsplatsen så långt det är möjligt skyddas. Välj en plan yta och täck den med ett skyddande överdrag där fläkten och medlevererade delar läggs upp.
• Gör fläkten strömlös genom att bryta de elektriska anslutningsfaserna på hemmets huvudströmbrytare.
• Kontrollera också att ett elektriskt uttag finns i närheten av fläktens installationsplats (på tillgänglig plats även när fläkten är monterad) och att det går att ansluta fläkten till en anordning som leder ut röken utomhus (gäller endast Utsugningsversionen).

fixeringshålen. Utför den elektriska anslutningen med elnätet som inte får strömförses förrän installationen är slutförd. I det fall fläkten fungerar som utsugningsversion (10A) skall den andra änden på avledningsröret anslutas till bostadens evakueringsanordning. I det fall fläkten fungerar som filterversion (10F), skall en luftavledare F monteras på stativet och fixeras med 4 skruvar på den särskilda bygeln, därefter ansluts avledningsröret till anslutningsringen som sitter på luftavledaren. Sammanfoga de två övre skorstensdelarna som skall täcka stativet så att en av öppningarna som finns på delarna hamnar på samma sida som kontrollpanelen (kopplingsdosan) och den andra på den motsatta sidan. Skruva ihop de båda delarna med 6 skruvar (3 på varje sida – se även schemat i ritningen över sammanfogningen av de båda delarna). Fixera den övre monterade skorstenen vid stativet intill taket med 6 skruvar (tre på varje sida). a.Applicera den undre/bakre delen (UTAN kontrollpanel) på fläktens baksida, fixera provisoriskt i läget med 2 skruvar (1 på varje sida). b.Applicera den undre/främre delen (MED kontrollpanel) på fläktens framsida, (b1) utför den elektriska anslutningen mellan fläkten och kontrollpanelen, (b2) fixera provisoriskt i läget med 2 skruvar (en i varje sida). c.Foga samman de båda undre skorstensdelarna med hjälp av 6 skruvar (3 i varje sida – se även schemat i ritningen över sammanfogningen av de båda delarna). OBS: Om de båda undre skorstensdelarna INTE skulle stämma perfekt överens skall samtliga skruvar lossas, de undre skorstensdelarna sammanfogas korrekt varefter skruvarna åter dras åt. Applicera 2 täckbrickor (medföljer leveransen) för att dölja de undre skorstensdelarrnas fixeringspunkter

(VARNING! TÄCKBRICKORNA TILL DEN NEDRE

SKOR0STENEN KÄNNS IGEN PÅ ATT DE ÄR SMALARE OCH TUNNARE). De bredare och tjockare täckbrickorna skall användas för den övre skorstenen och kapas av till korrekt storlek. Strömförse elnätet från bostadens centrala elskåp och kontrollera att fläkten fungerar korrekt. Installation av väggmodellen Fig. 10-11 Tilläggsföreskrifter för installation:

• Kontrollera att de elektriska kablarna inte skadas. Avlägsna och SPAR skruvarna med vilka fläkten eller skorstensenheten var tillfälligt (av transportskäl) fäst vid utsugningsenheten. I syftet att underlätta installationen skall de båda delarna monteras isär. Kontrollera hur delarna är fästa vid varandra för att kunna montera ihop den på samma sätt vid ett senare tillfälle (se även Fig. 11 och operation 17). Varning! Skorstenen är förberedd för installation av Filterversionen I det fall man önskar använda fläkten som Utsugningsversion kan man på vissa modeller vända upp och ned på den övre delen av skorstenen och sätta i den i den undre delen av skorstenen så att öppningarna för luftutsläpp inte längre är synliga. Skorstenar på vilka detta ingrepp är möjligt känns igen på att fixeringspunkterna för staget G även är utmärkta i underkanten av den övre skorstensdelen.

1. I syftet att underlätta monteringsarbetet, markera

mittlinjen på väggen upp till taket med hjälp av en blyertspenna.

2. Applicera borrmallen på väggen så att den tryckta

mittlinjen på mallen sammanfaller med den markerade linjen på väggen, samtidigt skall mallens undre kant motsvara fläktens underkant; ta hänsyn till att fläktens underkant vid avslutad montering skall sitta på minst 50 cm avstånd från spishällen om det är frågan om en elektrisk spis och på 75 cm avstånd om det är frågan om en gasspis eller kombinerad spis.

3. Placera vägghållaren ovanpå borrmallen tecknade

rektangel, markera och borra de yttre hålen (markera även och borra de övre hålen) –3a) ta bort borrmallen, sätt i 4 väggpluggar och fixera fläktens vägghållaren med 2 skruvar 5x45mm.

4. Häng upp fläkten på hållaren.

5. Justera avståndet mellan fläkten och väggen.

6. Rikta fläkten horisontellt.

7. Avlägsna kolfiltrets ram (se även Fig. 3) och markera

med en blyertspenna ut hålet för den definitiva fixeringen av fläkten.

8. Ta av fläkten från hållaren.

9. Borra ett hål vid den markerade punkten (Ø8mm – se

operation 7). Sätt i en väggplugg.

10. Applicera skorstenens vägghållare „G“ på väggen intill

taket. Använd hållaren som borrmall (den lilla slitsen på hållaren skall sammanfalla med linjen som ritats på väggen – operation -1) och markera med en blyertspenna ut de 2 hålen. Borra hålen (Ø8mm) och sätt i 2 väggpluggar. Fixera skorstenens hållare på väggen med 2 st. 5x45mm skruvar

11. Häng upp fläkten på den undre hållaren.

12. Fixera fläkten slutgiltigt på väggen med 1st. 5x45mm

skruv (ABSOLUT NÖDVÄNDIGT), montera tillbaka kolfiltrets ram (se även Fig. 3).

13. Anslut ett rör (rör och fixeringsklämmor bifogas inte,

införskaffas separat) för evakuering av ångor till anslutningsflänsen som sitter ovanpå utsugningsmotorns enhet. Den andra änden av röret skall anslutas till en anordning som evakuerar röken utomhus om fläkten används som utsugningsversion. Vill man istället använda fläkten som filterversion, skall skorstenens vägghållare „G“ och luftriktaren „F“ fixeras med 1 skruv och rörets andra ände anslutas till anslutningsflänsen som sitter på luftriktaren „F“.

14. Utför den elektriska anslutningen.

15. Sätt dit motorenhetens utvändiga hölje men skjut inte in

16. Utför anslutningen av belysningen (för att öka säkerheten

i samband med detta ingrepp kan motorenheten fixeras i det utvändiga höljet med en skruv).

17. Skjut in motorenhetens utvändiga hölje helt och fixera det

definitivt med 6 skruvar.

18. Fixera hållaren „Z“ med två skruvar så att den

teleskopiska skorstenens nedre del (Utvändigt hölje) blockeras på väggen.

19. Sätt upp skorstenarna och fixera dem upptill med 2

skruvar (19a) på skorstenens hållare „G“ (19b). Underhåll Varning! Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare. Rengöring Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfiltren). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring. Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL! Varning: Observera att en bristande rengöring av apparaten och icke utförda filterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga. Tillverkaren frånsäger sig allt ansvar för eventuella motorskador, eldsvådor beroende på ett bristande underhåll eller att dessa instruktioner inte respekterats. Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ därför ovanstående instruktioner noga. Fettfilter Detta suger upp fettpartiklar som bildas i samband med matlagningen. Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program. Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga. När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder. Fig. 2 Backventil för rök: I det fall en utsugningsversion av fläkten skall installeras, har installationen av "Backventilen" syftet att förhindra att rök eller luft läcker in utifrån. Varning! Kontrollera innan något rör fixeras över utloppsöppningen att "Backventilen för rök" öppnas och stängs på ett korrekt sätt. Funktion Använd en högre hastighet om matoset är mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och låta den fungera i cirka 15 minuter efter avslutad matlagning. Kolfilter (gäller endast filterversionen) Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen. Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad. Filtret kan INTE rengöras eller återanvändas. Nedmontering Montera bort filtret genom att vrida knopparna (g) som fixerar det i fläkten 90°. Montering Applicera filtret först baktill och därefter framtill genom att fixera det i läget med de båda knopparna (g). Fig. 3 a. Hastighetsval 3 (vid större koncentrationer av ånga och matos) b. Hastighetsval 2 (vid medelstora koncentrationer av ånga och matos) c. Hastighetsval 1 (vid små koncentrationer av ånga och matos). d. OFF-strömbrytare för motorn e. ON/OFF-strömbrytare för belysning.

RENGÖRING OCH UNDERHÅLL AV APPARATEN Funktionsstörningar Vi rekommenderar er att använda Clearit rengöringsprodukter för att underhålla apparaten. Yrkesmännens erfarenhet privatpersonernas tjänst till FEL LÖSNINGAR Fläkten fungerar inte... Kontrollera att:

• fläkten är strömförsedd.
• en hastighet är vald. Fläkten fungerar Kontrollera att : otillfredsställande ...
• den valda motorhastigheten är tillräcklig för den befintliga mängden rök och ångor.
• Köket är tillräckligt ventilerat för att tillåta ett luftintag.
• Kolfiltret inte är igengrott (fläktversion med recirkulation). Clearit erbjuder professionella produkter och lösningar för att utföra ett dagligt underhåll av köksapparater och kök. Hos er återförsäljare finner ni dessa produkter samt hela linjen med tillbehör och förbrukningsvaror. Byte av Lampor Koppla ur apparaten från elnätet. Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem. Fig. 4
• Ta ur lampan genom att lirka med en liten platt skruvmejsel vid kanten.
• Avlägsna lampan som skall ersättas och sätt i en PHILIPS STANDARD LINE lampa kodnr. 425409 med 12V 20W 30° Ø35 12V GU4.
• Montera den nya lampan genom att följa instruktionerna ovan i omvänd ordning. I det fall belysningen inte fungerar, kontrollera att lamporna är korrekt iskruvade i sitt säte innan ni kontaktar det tekniska servicekontoret. Fläkten stängdes av Kontrollera att: under den normala • inga strömbortfall funktionen. förekommer.
• att inte det enpoliga avstängningsskyddet aktiverats. Service efter försäljningen

Denna produkt är märkt enligt EG-direktiv 2002/96/EEC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE). Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt. på produkten, eller i medföljande Symbolen dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering. För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

INGREPP Eventuella tekniska serviceingrepp på apparaten skall utföras av en kvalificerad tekniker med auktorisation från generalagenten för apparaten. Ange alltid apparatens identifikationsdata i samband med beställning av service (modell, typ, serienummer). Dessa uppgifter finns på märkplåten (se figuren under). LI25NB Ed. 12/07
