Produkttyp	Induktionshäll
Märke	AEG-ELECTROLUX
Modell	EHL8540FOK
Strömförsörjning	220-240 V, 50-60 Hz
Total effekt	7,4 kW
Antal tillagningszoner	4
Zontyp	Induktion, varje zon: 2300 W (Boost 3200 W)
Boost-funktion	Ja, max varaktighet 10 minuter
Connect-funktion	Ja, för att koppla samman två högra zoner
STOP+GO-funktion	Ja, alla zoner går till lägsta nivå
Timer	Med nedräkning, progressiv räkning och timer
Barnlås	Ja
Restvärmeindikator	OptiHeat Control (3 nivåer)
Automatisk avstängning	Ja, beroende på värmenivå
Kärldetektering	Ja, visar F om olämplig eller saknas
Effekthantering	Automatisk fördelning mellan två zoner
Typ av reglage	Pekskärm, med reglagefält
Ytmaterial	Glaskeramik
Underhåll och rengöring	Rengör efter varje användning med fuktig trasa och neutralt rengöringsmedel; skrapa för envis smuts
Reparerbarhet	Originaldelar finns via service
Installation	Inbyggbar, ventilationsutrymme 2 mm krävs
Ungefärlig vikt	Cirka 10 kg

Vanliga frågor - EHL8540FOK AEG-ELECTROLUX

Hur aktiverar jag Boost-funktionen på en zon?

Tryck på P-knappen för önskad zon. Symbolen P visas. Boost-funktionen ger maximal effekt i max 10 minuter och återgår sedan automatiskt till högsta värmenivån.

Vilka typer av kärl är lämpliga för induktionshäll?

Använd kärl i gjutjärn, stål, emaljerat stål eller rostfritt stål med tjock, plan botten. Kontrollera med en magnet: den ska fästa i botten. Kärl av aluminium, koppar, glas eller keramik är inte lämpliga.

Hur rengör jag glaskeramikhällen?

Rengör efter varje användning med fuktig trasa och lite diskmedel. För bränd smuts, använd en speciell skrapa med lutat blad. Undvik slipande svampar och produkter som innehåller klor.

Vad betyder visningen 'F' på en zon?

Symbolen F indikerar att kärlet är olämpligt (fel material eller för liten diameter) eller att inget kärl finns på zonen. Placera ett kompatibelt kärl eller kontrollera dess mått.

Hur låser jag kontrollpanelen?

Tryck på knappen . Symbolen L visas i 4 sekunder. Funktionen Lås förhindrar ändring av värmenivån. För att låsa upp, tryck igen på .

Hur aktiverar jag barnlåset?

Stäng av hällen och sätt på den igen. Tryck inte på värmereglaget. Tryck på knappen i 4 sekunder. Symbolen L visas. Stäng av hällen för att bekräfta.

Varför stängs hällen av automatiskt?

Automatisk avstängning utlöses om: ingen zon är aktiv, du har inte valt värmenivå efter påslag, ett föremål täcker knapparna i mer än 10 sekunder, eller en zon överhettas (t.ex. tom kastrull).

Hur använder jag timern med en zon?

Välj zonen genom att trycka flera gånger på ① tills dess indikator blinkar. Tryck på + på timern för att ställa in tiden (00–99 minuter). Nedräkningen börjar när indikatorn blinkar långsamt.

Vad gör jag om koden 'E' med en siffra visas?

En kod E följd av en siffra indikerar ett fel. Till exempel betyder E4 att ett kärl har värmts tomt. Stäng av strömmen, ta bort det heta kärlet och vänta 30 sekunder innan du sätter på igen. Om problemet kvarstår, kontakta service.

Kan jag använda hällen med en extern timer eller fjärrkontroll?

Nej, användning av en extern timer eller ett separat fjärrkontrollsystem är förbjudet av säkerhetsskäl, som anges i manualen.

BRUKSANVISNING EHL8540FOK AEG-ELECTROLUX

Fare for skade på produktet.

• Ikke plasser varme kokekar på betjeningspanelet.
• Ikke la kokekar coke tøre.
  Vær forsiktig sik at ingen gjenstander erller varme cokekar faller på produit. Overflaten kan bli skadet.
• Ikke aktiver kokesonene med tomt kokekar aller uten kokekar.
• Ikke legg aluminiumsfolie på produitet
• Kokekar av stopejern, stop aluminium eller kokekar med odelagt bunn kan la-ge riper I glasskeramikken. Loft alltid disse objektene opp nár du ma flyttem dem på platetoppen.

• Alle kokesonene er slätt av (☑).
  Du seks velger effekttrinn etter at produktet er slätt på.
  Du solor nee aller setter noe paa betjeningspanelet i mer enn 10 sekunder (en gryte, en klut, osv.). Et lydsignalet hores en stund, deretter slas produktet av.

Tack for att du köpt en Electrolux-product. Du har valt en produit som für med sig ørtionden av yrkeserfarenhet och innovation. Genial och snygg har den utformats med dig i øtanke. Sø nár du an anvander den kan du kænna dig trygg med att veta att du før fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök.Var webbplats for att:

Få tips om använding, broschyrer, felsökare, serviceinformation: www.electrolux.com

Registrar a din produkt for bättre service: www.electrolux.com/productregistration

Köp tillbehör, forbrukningsvaror och originalreservdilar till din produit: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdilar anvands. Ha foljande uppgifter till hands nar du kontaktar serviceavdelningen. Informationen finns på typskylten. Modell, PNC, serienummer.

Varnings-/viktg sakerhetsinformation.
Allman information och tips
Miljöinformation

Med reservation for andringar.

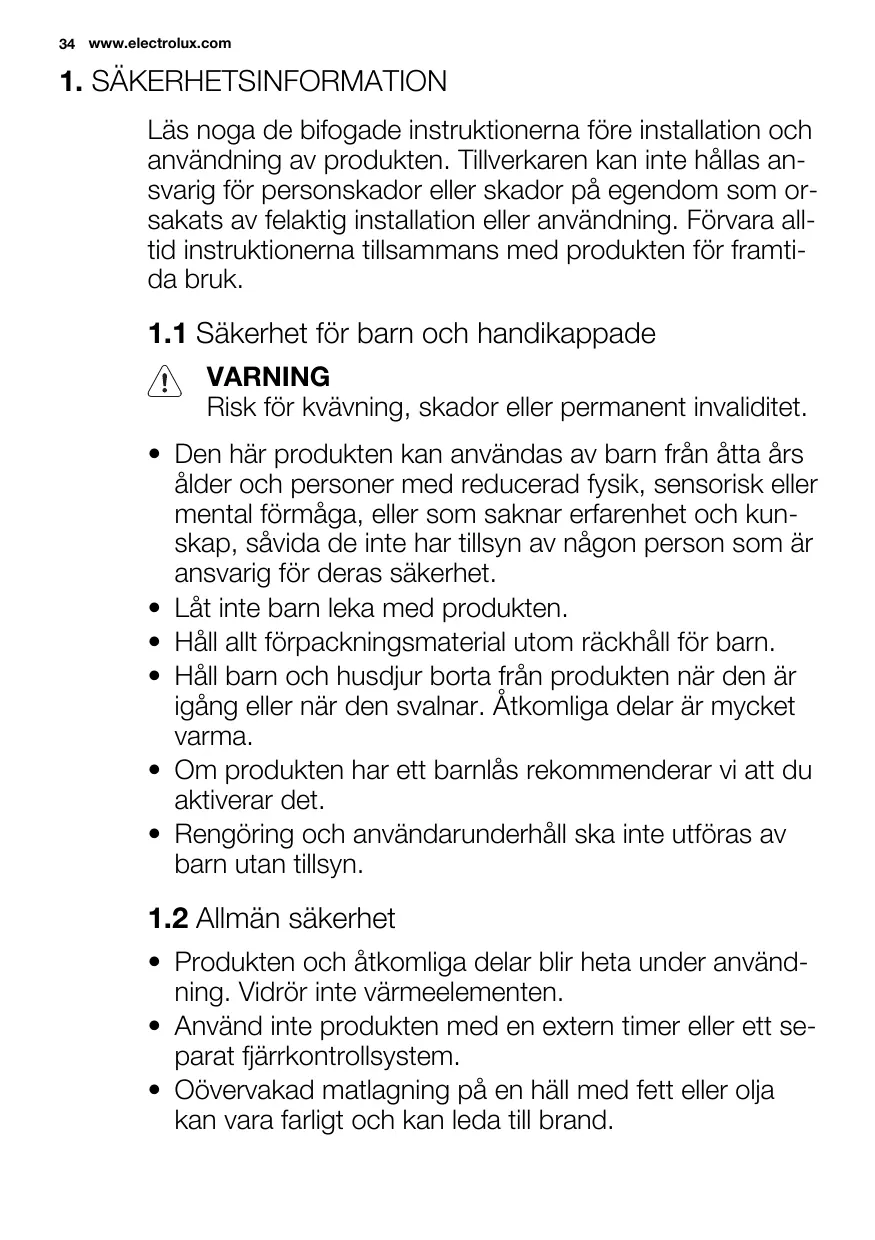

1. SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning avprodukten. Tillverkaren kan inte hållas ansvarig För personskador eller skador på egendom som orskats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans medprodukten für framtida bruk.

1.1 Sakerhet for barn och handikappade

WARNING

Risk for kvävning, skador eller permanent invaliditet.

• Den härprodukten kan användas av barn från ätta ärs Ålder och personer med reducerad fysik, sensoriskEllental formåga,ller som saknar erfarenhet och kunskap,sävida de inte har tillsyn av nàgon person som aransvarig for deras sakerhet.
• Låt inte barn leka medprodukten.
• Håll allt forpackningsmaterial utom räckhäll für barn.
• Håll barn och husdjur borta frän Produkten när den är igäng eller när den svalnar. Åtkomliga delar ar mycket varma.
• Om Produkten har att barnlås rekommenderar vi att du aktiverar det.
• Rengöring och användarunderhäll ska inte utföras av barnutan tillsyn.

1.2 Allman sakerhet

• Produktten och Åtkomliga delar blir heta under användning. Vidrör inte varmeelementen.
• Använd inte Produkten med en extern timer aller att separat fjärrkontrollsystem.

• Oövervakad matlagning på enhall med fett eller oljaka varafarligt och kan leda till brand.

• Försök aldrig att släcka en eld med vatten, men stäng avprodukten och täck over flamman, t.ex. med att lock erller brandfilt.

• Förvara inte saker på kokytorna.
• Använd ej Ångrengörare vid rengöring avprodukten.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hällens yta eftersom de blir varma.
• Om ytan År sprucken, stäng av hushållsapparaten for att undvika risken För elektriska stötar.
• After användning, stäng av hällen med dess kontroll och lita inte på kokkarlsavkänningen.

2. SÄKERHETSFÖRESKRIFTER

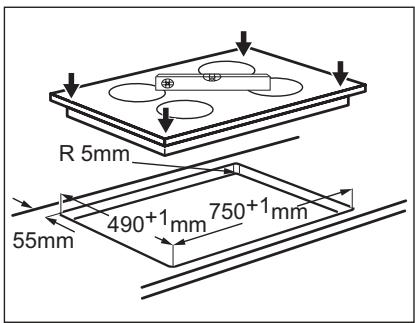

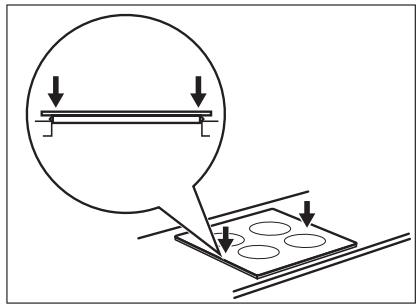

2.1 Installation

WARNING

Endast en behörig person fär installera den härprodukten.

• Avlagsna all paketering.
• Installera och använd inteprodukten om den är skadad.
  Folj de installationsinstruktioner som foljer med Produkten.

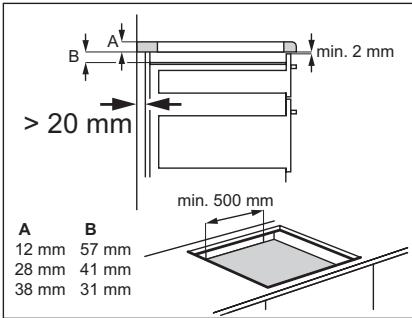

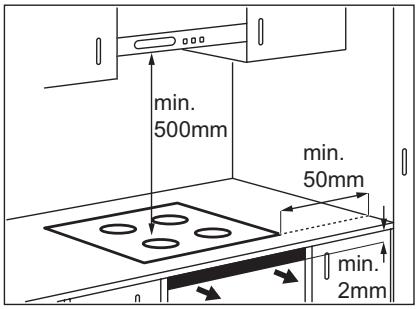

• Minsta avständ till andraprodukter ska beaktas.
• Produktten ar tung, sa var alltid forsiktig när du flyttar den. Använd alltid skyddshandskar.
• Tata skurna ytor med tätningsmedel for att Förhindra att fukt fär den att svälla.
• Skyddaproduktsbotten mot Ånga och fukt.
• Installera inteprodukten nara en dorr ell er under ett fönster. Detta forhindrar att heta kokkär lfaller ned fran Produkten nar dorren ell erfonstret ar öppet.
• Om Produkten ar installerad ovanfor lador maste utrymmet mellanproduktsbotten och den övre ladan var tillräckligt sa att luft kan cirkulera.

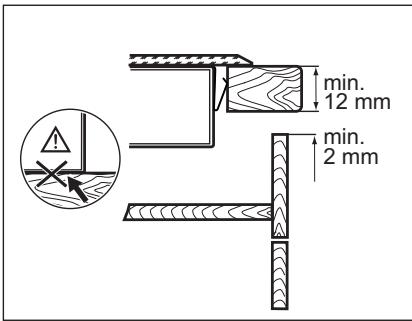

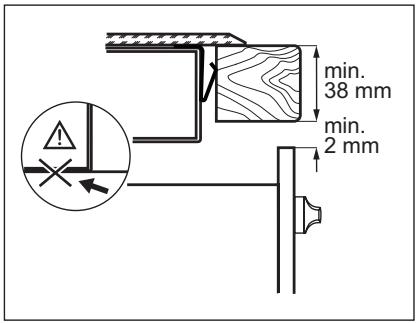

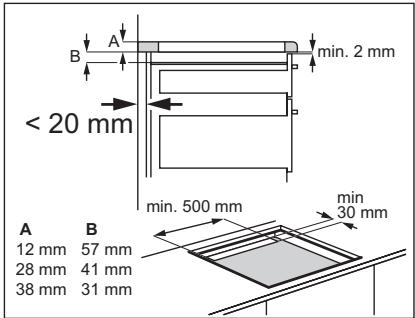

  Sakerställ attett luftcirkulationsutrymme
  på 2 mm mellan arbetsytan och enhe

tens framsida upprätthälls. Garantin täcker inte skador som orskats av brist på tillräckligt ventilationsutrymme.

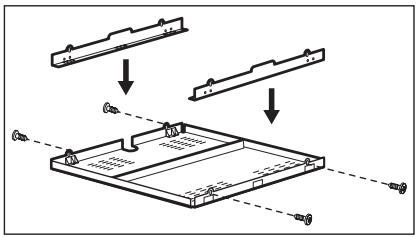

• Produktens undersida kan bli het. Vi rekommender att en skyddsplåt monteras underprodukten sa att man intekommen at undersidan.

Elektrisk anslutning

WARNING

Risk for brand och elektriska stötar.

• Alla elektriska anslutningar@måste göras av en behörig elektriker.
• Produktten måste vara jordad.
• Produktten måste göras strömlös före alla rengöringsarbeten
• Använd rätt nätkabel.
• Låt inte elektriska ledninger trassla in sig.
• Kontrollera att nätkabeln eller kontakten (i förekommende fall) inte vidör den hetaprodukten aller det heta kokkarlet;när du ansluterprodukten till narriggande uttag

• Kontrolera att Produkten ar rätt installerrad. Lõsa och ej fackmässigt montera de nätkablar eller kontakter (i förekommende fall) kan orsaka überhettning i kopplingsplinten.

• Kontrollera att ett skydd mot elektriska stötar ar installerat.
  Dragavlasta kabeln

• Kontrollera sà att du inte skadar kontakten (i förekommende fall) och nätkabeln. Kontakta service aller en elektriker für att ersätta en skadad nätkabel.
• Den elektriska installationen måste ha en isolationsenhet sö att du kan koppla frän Produkten frän nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.
• Använd endast rätt isoleringsenheter: strömbrytare, sakkringar (sakkringar av skruvtyp tas ur hällaren), jordfelsbrytare och kontaktorer.

2.2 Använd

WARNING

Risk for skador, brännskador eller elstötar foreligger.

• Användennaproduktforhushalls-bruk.
• Åndra inteprodukten specificationer.
• Använd inteprodukten med en extern timer allerett separat fjärrkontrollsystem.
• Lämna inteproduktenutan tillsyn under användning.
• Använd inte Produkten med våta händ erller Near den ar i kontakt med vatten.
  Lagg inte bestick eller kastrullock paku kokzonerna. De kan bl varma.
• Stäng av kokzonen after varje användningstillfälle. Förlita dig inte på kastrullvarnaren.
• Använd inte Produkten som arbets-eller avlastningsyta.
• Om ytan ar spräckt, koppla lossprodukten fran eluttaget for att undvika elektriska stötar.
• Användare med pacemaker måste hälla ett avständ på minst 30 cm frän induktionskokzonerna närprodukten är igäng.

WARNING

Det finns risk for eldsvåda eller explosion.

• Fetter och olja kan frigörå lättantändliga ángor nár de värms upp. Håll flammor

eller uppvärmda foremål borta frän fetter och oljor nár du lagar mat med dem.

• Ångorna som frigörs i mycket het olja kan orsaka spontan forbränning.
• Använd olja, som kan innehålla matresster, kan orsaka brand vi lagre temperatur an olja som används for Första gangen.
• Placera inga lättantändigaprodukter er- ler foremål som ar faktiga med lättantändigaprodukter i, nara eller på diskmaskinen.
• Försök inte släcka eld med vatten. Koppla.Freek over flammam med att lock erer en brandfilt.

WARNING

• Placera inga heta kokkärl på kontrollpanelen.
• Låt inte kokkärl torrkoka.
• Var försiktigå att inte foremål eller kokkarlfaller påprodukten. Ytan kan skadas.
  Aktivera inte kokzonerna med tommokkkarl erlerutan kokkarl.
• Lagg inte aluminiumfolie på produit.
• Kokkärl av gjutjärn, aluminium aller med skadad botten kan repa glaskeramiken. Lyft alltid upp dessa foremål nr du måste flytta dem på kokhällen.

2.3 Skötsel och rengöring

WARNING

• Rengör produkten regelbundet für att Förhindra att ytmaterialet fösamras.
• Spruta inte vatten eller Ånga for att ren-göraprodukten.
• Rengörprodukten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inteprodukter med slip-effekt, skursvampar, Lösningsmedel aller metallföremål.

2.4 Avfallshantering

WARNING

Risk for kvävning aller skador.

• KontakteCOMMUNENFORinformation om hurproduktenkasseraskorrekt.

• Klipp av strömkabeln och kassera den.

• Koppla loss produkten—from eluttaget.

3. PRODUKTBESKRIVNING

3.1 Allman översikt

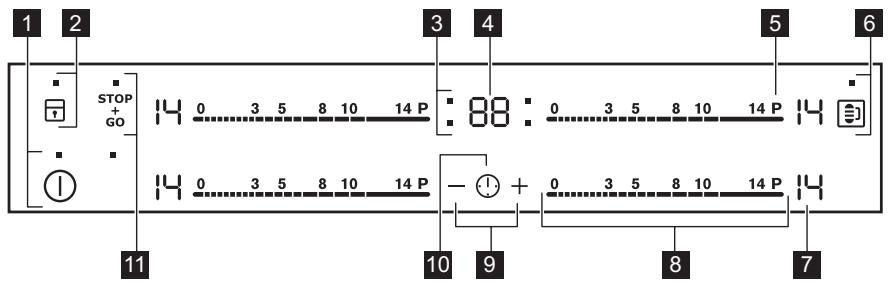

3.2 Beskrivning av kontrollpanelen

Använd touch-kontrollerna für att manövreraprodukten. Displayerna, indikeringarna och ljudsignalerna markerar vilka Funktioner som ar aktiverade.

	touch-kontroll	funktion
1	①	Für att aktivera och avaktiveraprodukten.
2	□	Für att låsa/låsa upp kontrollpanelen.
3	Timerindikatörer für kokzonera	Für att visa für vilken kokzon tiden är in-ställd.
4	Timerdisplay	Für att visa tiden i minutes.
5	P	Für att aktivera effektfunktionen.
6	□	Für att aktivera Connect Function.
7	Värmelägesdisplay	Für att visa det installda värmeläget.
8	Inställningslist	Für inställning av värmeläge.
9	+/-	Für att öka eller minska tiden.
10	①	Für att ställa in kokzonen.
11	STOP+GO	Für att aktivera och avaktivera STOP+GO-funktionen.

3.3 Visningar av varmelägen

Display	Beskrivning
Ø	Kokzonen är avständ.
I - I4	Kokzonen är på.
U	Funktionen STOP αr pâslagen.
R	Funktionen Automax αr aktiverad.
P	Strömmen αr pâslagen.
E + siffra	Ett fel har uppstätt.
Ξ / Ε / Σ	OptiHeat Control (3-stegs restvärmeindikering): tillagar fortfarande / varmhällning / restvärme.
L	Funktslåset/Barnlåset αr aktiverat.
F	Kokkärlet αr olämpligt eller für litet, eller inget kokkärl αr placerat på kokzonen.
-	Den automatiska avstängningen αr aktiverad.

3.4 OptiHeat Control (3-stegs restvärmeindikering)

WARNING

Risk for brannskador frän restvärme!

OptiHeat Control visar restvärmenivān. Induktionskokzonerna skapar den värme som behövs für tillagningen direkt i kokkarlets botten. Glaskeramiken värms upp av restvärmen hos kokkarlet.

4. DAGLIG ANVÄNDNING

4.1 Aktivering och inaktivering

Tryck på ① i 1 sekund für att sättta på el-ler stänga avprodukten.

4.2 Automatism avstängning

Funktionen stänger av Produkten automatiskt om:

• Alla kokzoner ar inaktiverade (☑).

• Duinte ställer in värmeläge after produit har aktiverats.

• Du spiller nagot aller satter nagot på kontrollpanelen langre an 10 sekunder (en kastrull, en handduk osv.). En ljud-signal lijuder ettag och produiten stangs av. Ta bort foremalet aller rengör kontrollpanelen.
• Produktten blir für het (t.ex. om att kokkärl kokar tornrt). Vänta tills kokzonen

svalnat innan du anvander Produkten.
igen.

• Du anvander ertt olampligt kokkär.
  Symbolen [F] tänds och kokzonen stängs av automatiskt after 2 minutes.
  Du avaktiver ar inte en kokzon aller andrar varmelaget. Efter en viss tid tands och Produkten stangs av. Se nedan.

• Forhällandet mellan värmeläget och tidaerna for fonctionen Automatisk avstängning:

• 0, -1 - 3 - 6 timmar

• 4 - 7 - 5 timmar
• 8 - 9 - 4 timmar
• [10] - [14] - 1,5 timmar

4.3 Varmelage

Tryck på det önskade värmeläget på kontrollpanelen. Flytta fingret长期以来 med kontrollpanelen for att andra inställning. Slapp inte forrän det rätta värmeläget arinstalll. Displayen visar värmeläget.

Använd Connect Function med Infinite Plancha-tillbehöret³⁾.

Connect Function kopplar ihop två kokzøner under tillbehöret till en gemensamzon.

Ställ Först in värmeläget für en av kokzonerna.

ForattaktiveraConnectFunction,tryckpaa. Stall in ellera varmelaget mednagonav touch-kontrollerna.

ForattavaktiveraConnectFunction,tryck
pà .Kokzonerna fungerar nuoberoendeavvarandra.

4.5 Automax

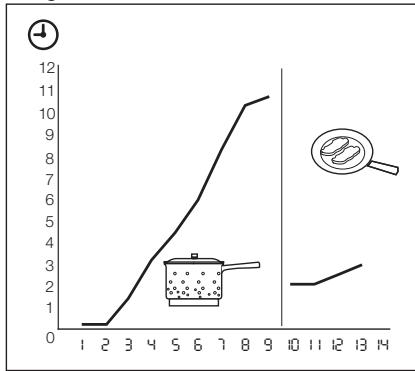

Du kan upnå önskat värmeläge snabbare om du aktiverar Funktionen Automax. Funktionen ställer in det högsta värmelä

3) Infinite Plancha-tillbehöret medfoljer inte Produkten. Kontakta din lokala Återförsäljare for mer information.

get under en viss tid (se diagrammet) och sänker sedan varmen till valt lage.

1. Tryck på P (P syns på displayen).
2. Tryck direkt på önskat värmeläge. Efter 3 sekunder syns [R] på displayen. Stoppa Funktionen genom att änder värmeläge.

4.6 Effektfunktion

Effektfunktionen gör mer effekt tillganglig for induktionskokzonerna. Effektfunktionen kan aktiveras under en begränsad tid-speriod (se avsnittet Teknisk information). Därefter koplar induktionskokzonen automatiskt tillbaka till Installvärmeläge. For att aktivera Funktionen, tryck på P, P tänds. För att avaktivera Funktionen änder du värmeläget.

4.7 Effektreglering

Effektregleringen delar upp effekten mellan två kokzoner parvis (se illustrationen). Effektfunktionen ökar effekten till den maximala nivån for en kokzon i paret. Effekten i den andra kokzonen reduceras automatiskt. Värmeläget for den reducera de kokzonenändras mellan två nivåer.

4.8 Timer

Nedrakningstimer

Använd niedrakningstimern for att stalla in hur länger kokzonen skara varagid vid enbart detta tillagningstillfalle.

Ställ in nedrakningstimern after valet av kokzon.

Du kan stalla in varmelaget innan aller after att du har stalt in timern.

Stalla in kokzonen: Tryck upprepade ganger pa tills indikeringen for den onskade kokzonen tand.
- Så här aktiverar du nedrakningstimern: Tryck på + på timern for att ställa in tiden (00 - 99 minutes). När kontrollampan För kokzonen böjar blinka längsamt, räknas tiden ned.
- För att se Återstående tid: välj kokzonen med ①. Kokzonens indikering börjar blinka snabbt. På displayen visas den Återstående tiden.
Aktivera niedrakningstimern: välj kokzonen med ①. Tryck på + eller —
- Avaktivera timern: välj kokzonen med ➀. Tryck på —. Den Återstående ti-den räknas ner till 00. Kokzonens indik-ering slocknar. Du kan ocks avaktivera genom att samtidigt trycka på + och —.

När tiden gätt ut ljuder en signal och 00 blinkar. Kokzonen inaktiveras.

• Så här stänger du av ljudet: tryck på ①

CountUp Timer (Uppräkningstimer)

Använd CountUp Timer für att kontrollera hur länger kokzonen ar igang.

• For att ställa in kokzonen (om mer öän en kokzonär i drift): Tryck upprepade gänger på tills indikeringen for den önskade kokzonen tänds.
• Aktivera CountUp Timer: tryck på — på timern varpå UP tänds. När indikeringen für kokzonen böjr blinka lang-sammare räknas tiden upp. Displayen växlar mellan UP och räknad tid (minute).
• För att se hur länger kokzonen ar igäng: välj kokzonen med ①. Kokzonens indikering böjar blinka snabbt. På displayen visas tiden som kokzonen ar igäng.
• Avaktivera CountUp Timer: vãlj kokzon med ① och tryck pa + eller - for att inaktivera timern. Kokzonens indikering slocknar.

Signalur

Timern kan användas som signalur nár kokzoner inte används. Tryck pa ① Tryck pa +ller - pa timern for att stalla in tiden. Nár tiden gatt ut ljuder en signal och 00 blinkar.

• Så här stänger du av ljudet: tryck på

4.9 STOP+GO

Funktionen ställer in alla pāsagna kok-zoner på det lagsta värmelåget (U).

När STOP ar igang kan du inte andere varme-laget.

Funktionen STOP 60 stoppar inte timerfunktionen.

• För att aktivera denna Funktion, tryck pa . Symbolen tänds.
• För att inaktivera denna Funktion, tryck på STOP. Det tidigare installda.Varmelaget tands.

4.10 Lås

När kokzonen ar aktiverad kan du lasa kontrollpanelen men inte ① . Funktionen

Ställ Först in värmeläget.

For att startaenna fonction,tryckpaa .SymbolenL tandsi4 sekunder.

Timern forblir paa.

For att stoppa denna fonction, tryck pa

. Det tidigare installda varmelaget tands.

När du stänger av Produkten stängs ävenenna Funktion av.

4.11 Barnlås

Denna Funktion fürhindrar oavsiktlig användning av Produkten.

Forattaktivera/avaktivera Barnlaset

• Aktiveraprodukten med ① .Stallinte in nagot varmelage.
  Tryckpà i4 sekunder. Symbolen tands.
• Inaktiveraprodukten med ①.

Forattavaktivera Barnlaset

• Aktiveraprodukten med ① .Stallinte in nagot varmelage.Tryck pa i4 sekunder.Symbolen tands.
• Inaktiveraprodukten med ①.

For att kringga Barnlaset for ett enskilt tillagningstillfalle

• Aktiveraprodukten med ① . Symbolen L tänds.
  Tryckpà i4 sekunder. Stall in varmelage inom 10 sekunder. Produktien kan nu anvandas.

5. RÄD OCH TIPS

INDUKTIONSKOKZONER

För induktionskokzoner genereras värme mycket snabbt i kokkarlet av ett kraftigt elektromagnetiskt falt.

Använd induktionskokzonerna med korrekt kokkärl.

• När du inaktivarprodukten med ➀ aktiveras Barnlåset igen.

4.12 OffSound Control (Avaktivering och aktivering av ljud)

Tryck på ① i 3 sekunder. Displayerna tänds och släcks. Tryck på ② i 3 sekunder. ③ tänds, och ljudet ar nu på. Tryck på +. ④ tänds, och ljudet ar nu av-STÄNT.

du trycker pa ①
- Signature ringer
- nadrakningstimern ringer
- Du ställer nagot på kontrollpanelen.

Tryck på ① i 3 sekunder. Displayerna tänds och släcks. Tryck på ② i 3 sekunder. ③ tänds, eftersom ljudet är avständt.

Tryckpá+.tands.Ljudet ar nu pà.

Kokkarlsmaterial

Lampliga: gjutjärn, stål, emaljerat stål, rostrfritt stål, botten med flera lager (märkt som lampligt av tillverkaren).
- Olampliga: aluminium, koppar, mässing, glas, keramik, porslin.

Kokkärl ar lämpiga for en induktionshall om ...

... litet vatten mycket snabbt kokar upp pa en kokzon som ar installd pa det högsta varmeläget...

...en magnet fastnar pKa kokkarlets bot- ten.

Kokkarletsbottenskallvara sátjockochplan som möjligt.

5.2 Användning av kokzonerna

VIKTIGT

Ställ kokkarlet på korset som ar markerat på kokytan. Täck korset helt. Den magnetiska delen av kokkarlets botten skara varaminst 125 mm. Induktionskokzonerna anpassar sig automatiskt till storleken på kokkarlets botten. Du kan använda ett stort kokkärl på två kokzoner samtidigt.

5.3 Ljud under användning

Om du hör

• knackende ljud: är kokkarlet tillverkat av olika material ("sandwichkonstruktion").
• visslande ljud: anvander du en aller flera kokzoner med hoga effektivær och kokkarlet ar tilverkat av olika material ("sandwichkonstruktion").
• surround: anvander du hoga effektiväer.
• klickande: beror detta pa elektriska om-kopplingar.
• susande: beror detta pà att fläkten ár i drift.

Dessa ljud ar normala och innebär inte att det ar fel på Produkten.

5.4 Spara energia

Sá här sparar du energia

• Satt om möjlig alltid att lock på kokkarlet.
  Satt kokkärl på kokzonen innan den slås på.
• Använd restvärmen für att hälla maten varm eller für att smälta den.

Kokzonens effektivitet

Kokzonens effektivitet ar beroende på diametern av kokkarlet. Kokkärl med en mindre diameter an minimum mottager endast en del av den varme som genereras av kokzonen. For minimum diameter se det Tekniska Informationskapitlet.

5.5 Öko Timer (Eko-timer)

For att spara energia inaktiveras kokzonen fore signalen fran nedrakningstimern. Skillnaden i anvandningstiden beror på den installda varmeniv'an och tillagnings-tiden.

5.6 Exempel på olika typer av tillagning

Relationen mellan varmelägets och kokzonens forbrukning ar inte linjar.

När du ökar varmelåget ar det inte proportionell mot att öka kokzonens effektforbrukning.

Det betyder att kokzonen med medelhögt varmeläge anvander minre an halften av sin effekt.

Uppgifterna i tabellen ar endast avsedda som vagledning.

Värme lage	Använd für:	Tid	Tips	Nominell effektför-brukning
1	Häll maten som du till- agat varm	after behov	Lagg att lock på ett kokkärl	3 %
1 - 3	Hollandaisesås, smältning av: smör, choklad, gelatin	5 - 25 min	Rör om)dà och)dà	3 - 8 %
1 - 3	Stanning: fluffiga ome- letter, äggstanning	10 - 40 min	Tillaga med lock	3 - 8 %
Värme lage	Använd für:	Tid	Tips	Nominell effektfürbrukning
3 - 5	Småkoka ris och mjölk-rätter, värma färdigla-gade rätter	25 - 50 min	Minst dubbelt sä mycket vätska som ris, rör om mjölkbase-rale rätter under till-agningen	8 - 13 %
5 - 7	Ångkoka grönsaker, fisk, kött	20 - 45 min	Tillsätt nagra matske-dar vätska	13 - 18 %
7 - 9	Ångkoka potatis	20 - 60 min	Använd max. ¼ liter vatten till 750 g pota-tis	18 - 25 %
7 - 9	Tillaga större möngder mat, stuvningar och soppor	60 - 150 min	Upp till 3 l vätska plus ingredienser	18 - 25 %
9 - 12	Lätt stekning: schnitzel, cordon bleu, kotletter, kroketter, korv, lever, redning, agg, pannka-kor, munkar	after behov	Vänd after halva tiden	25 - 45 %
12 - 13	Kraftig stekning, pota-tiskroketter, biff	5 - 15 min	Vänd after halva tiden	45 - 64 %
14	Koka vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pommes frites	5 - 15 min	Vänd after halva tiden	100 %
P	Koka stora möngder vatten. Effektregleringen ar aktiverad.

Information om akrylamid

Viktigt Enligt de senaste vetenskapliga rönen kan akrylamid bildas om livsmedel bryns hårt (speiellt om de innehäller

stärkelse), vilket kan utgöra en hällorsik.
Vi rekommenderar dārfor tillagning vid laga temperaturer och att inte bryna mat För hårt.

6. UNDERHÄLL OCH RENGÖRING

Rengör Produkten after varje användningstillfäll.

Använd alltid kokkärl med ren botten.

Repor eller mörka fläckor på glaskeramiken har ingen inverkan på hurprodukten fungerar.

For atta bort smuts:

1. • Ta omedelbart bort: smalt plast, plastfolie och mat med socker. Smutsen kan skadaprodukten om

du inte gör detta. Använd en speci-ell skrapa for glaset. Satt skrapan snett mot glasytan och for bladet över ytan.

• Ta bort Near Produkten svalnat tillrackligt: kalkringar, vattenringar, fettstänk, glansande metalliska missfargninger. Använd att speziellt rengöringsmedel für glaskeramik el-ler rosfritt stål.

• Rengör produkten med en fuktig duk och lite rengöringsmedel.

3. Torka sedanprodukten torr med en ren duk.

1. FELSÖKNING

Problem	Möjlig orsak	Lösning
Det gär inte att aktivera eller användaprodukten.		Sätt på hällenigen och ställ in värmeläget inom 10 sekunder.
	Du har tryckt på 2 eller flera touch-kontroller samtidigt.	Tryck bara på en touch-kontroll.
	Funktionen STOP+GO är pâslagen.	Se avsnittet "Daglig an-vändning".
	Det finns vatten eller fett-stänk på kontrollpanelen.	Rengör kontrollpanelen.
En ljudsignal ljuder ochprodukten stångs av.En ljudsignal ljuder+närprodukten slår ifrån.	Du har satt naggio på enEller flera touch-kontroller.	Ta bort foremålet是从touch-kontrollerna.
Produkten avaktiveras.	Du satire naggio på touch-kontrollen ➀.	Ta bort foremålet是从touch-kontrollen.
Restvärmeindikatornänds inte.	Kokzonen är inte varm ef-tersom den bara har varitpåslagen en kört穩定.	Kontakta vår serviceav-delning om kokzonen va-rit på tillräckligtgressive foratt vara varm.
Den automatiska upp-värmningsfunktionen, Au-tomax, aktiveras inte.	Kokzonen är het.	Låt kokzonen blitträck-ligt sval.
	Det högsta värmeläget ärinställt.	Det högsta värmelägethar somma effekt somden automatiska upp-värmningsfunktionen.
Värmeläget andras mellan två nivær.	Effektregleringen är akti-verad.	Se "Effektreglering".
Touch-kontrollerna blirvarma.	Kokkarlet är für stort ellerrår För här vorrika kontrollerna.	Placera stora kokkarlpäde bakre kokzonerna vidbehov.
Det hörns inget ljud;när du trycker på touch-kontrollerna.	Ljudsignalerna är avakti-verade.	Aktivera signalerna. Se avsnittet "OffSound-kontroll".
- tänds	Den automatiska av-stängningen har aktive-rats.	Avaktiveraprodukten ochaktivera den igen.
L tänds	Funktionslåset/Barnlåsetär aktiverat.	Se avsnittet "Daglig an-vändning".
F tänds	Det stär inget kokkärl på kokzonen.	Ställ ett kokkärl på kokzo-nen.
	Fel kokkärl.	Använd rätt typ av kok-kärl.
	Diametern på kokkärletsbotten är für liters För kok-zonen.	Använd kokkärl med rätt mätt.
	Kokkärlet täcker inte fyr-kanten / korset.	Täck korset/fyrkanten helt.
E och en siffra tänds.	Det har uppstätt ett fel påprodukten.	Koppla bort produkten frän elnätet nagra minu-ter. Ta ur uller koppla förn säkringen i husets/lägen-hetens säkringsskåp. An-slut igen. Om E tändsigen ber vi dig kontakta ∀r serviceavdelning.
E4 tänds	Det har uppstätt ett fel påprodukten eftersom ett kokkärl har kokat torrt.Överhettningskyddet forrikonzernma och den au-tomatiska avstängnings-funktionen är igång.	Avaktivera produkten. Ta bort det heta kokkärlet.Slå på kokzonen ingen ef-ter ca 30 sekunder. Om kokkärlet var problemetförsvinner felmeddelandetfrån dispalyen, men restvärmeindikatorn kanfortfarande lysa. Låt kok-kälet blitträckligt svaltoch se "Kokkärl for induk-tionskokzonen" für att seom det är kompatibeltmedprodukten.

Kontakta Återförsäljaren eller kundtjänst om du inte kan avhjalpa problemet med ovanstäende forslag. Meddela data från typskylten, den tresiffriga koden och koden for glaskeramiken (den sitter i hörnet påhallen) och felmeddelande som visas.

Sakerställ att du har använd produit par rätt sätt. Annarskommen besök frän servicetekniker eller fackhandlare inte att vara kostnadsfritt, inte ens under garantitiden. Anvisningar forkundservice och garanti-bestammelser finns i garantihäftet.

8. INSTALLATION

WARNING

Se sakerhetsavsnitten.

Färe installationen

Anteckna informationen nedan på typskylten innanprodukten installeras. Typskylten sitter på undersidan avprodukten hölje.

• Modell

• PNC (produktnr)
  Serienummer

8.1 Inbyggnadsprodukter

• Inbyggnadsprodukter fär endast användas after installation i lampliga inbyggnadsenheter och arbetsbänkar enlicht gällande standarder.

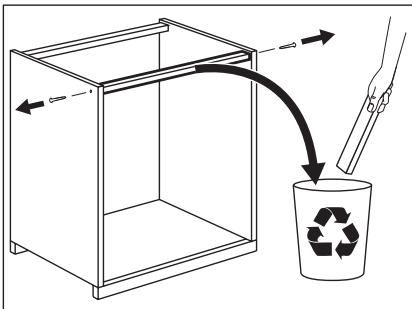

8.3 Montering

8.2 Nätkabel

• Produktten är försedd med en nätkabel.
• Om nätkabeln skadats mäste den bytas ut mot en specialkabel (typ H05BB-F Tmax 90 °C; aller högre). Kontakta din lokala servicestation.

Om du anvander en skyddslåda, Probox, (extra tillbehör) behövs inte den främre ventilationsöppningeren på 2 mm och skyddsplåten direkt underprodukten. Du kan inte använda skyddslådan, Proboxen, om du installerarprodukten ovenför en inbygnadsugn.

1) Skyddslådan (tillbehör) finns inte i allaaland. Kontakta din lokala Återförsäljare.

9. TEKNISK INFORMATION

Modell EHL8540FOK	Prod.Nr. 949 596 129 01
Typ 58 GBD C3 AU	220 - 240 V 50 - 60 Hz
Induction 7.4 kW	Made in Germany
Ser.Nr. ......	7.4 kW
ELECTROLUX	(€ DE)

Kokzonernas effekt kan skilja sig en aning frän uppgifterna i tabellen. Den änderas efter kokkarlets material och mätt.

10. MILJÖSKYDD

Återvinn forpackningen genom att placera den i lampligt kär.

Bidra till att skydda.Var miljo och var halsa genom att atervinna avfall fran elektriska

och elektroniskaprodukter.Slanginte\ produkter markta med symbolen med\ hushallsavfallet. Lämna inprodukten pa\ närmaste ätervinningsstation eller\ kontaktaCOMMunkontoret.

C E
