BBSE 1100 - Elektrisk slipmaskin AEG-ELECTROLUX - Gratis bruksanvisning och manual

Produkttyp	Bandslipmaskin
Märke	AEG-ELECTROLUX
Modell	BBSE 1100
Upptagen effekt	1100 W
Tomgångsbandhastighet	230–400 m/min (variabel)
Bandbredd	100 mm
Bandlängd	560 mm
Slipyta	100 × 140 mm
Vikt	5,0 kg
Matningsspänning	Enfas 230 V, 50 Hz
Varvtalsreglering	Ja (vred 1–6)
Kontinuerlig drift	Ja (med låsknapp)
Dammutsugningssystem	Dammsugarpåse eller extern dammsugare
Dubbel isolering	Ja
Ljudnivå	101 dB(A) (ljudtryck 88 dB(A))
Vibration	< 2,5 m/s²
Underhåll	Rengör ventilationsöppningarna regelbundet
Reservdelar	Använd endast AEG-delar
Garanti	Se garantibroschyren
Tillbehör	Se AEG:s katalog

Vanliga frågor - BBSE 1100 AEG-ELECTROLUX

Hur byter man slipbandet?

Koppla bort maskinen. Vrid justerskruven åt höger för att lossa bandet. Dra spaken framåt, ta bort bandet och byt ut det i pilarnas riktning. Tryck tillbaka spaken och justera bandet med skruven.

Hur ställer man in hastigheten på modell BBSE 1100?

Vrid inställningsratten: läge 1 för låg hastighet, läge 6 för hög hastighet. Den variabla hastigheten gör att slipningen kan anpassas till materialet.

Vilka är de viktigaste säkerhetsföreskrifterna?

Använd skyddsglasögon, andningsskydd och handskar. Arbeta aldrig utan utsugning vid slipning av trä. Koppla bort maskinen före justeringar. Håll kabeln på maskinens baksida.

Kan jag använda utsugningen för slipning av metall?

Nej, på grund av brandrisk från gnistor. Använd inte dammsugarpåse eller dammsugare vid metallslipning.

Hur underhåller man slipmaskinen?

Håll ventilationsöppningarna rena. Använd endast AEG-reservdelar. För reparationer, kontakta AEG:s serviceverkstad.

Vilken matningsspänning krävs?

Maskinen fungerar på enfas växelström 230 V, 50 Hz. Kontrollera att nätspänningen överensstämmer med märkskylten.

Hur använder man funktionen för kontinuerlig drift?

Tryck på start/stopp-knappen och sedan på låsknappen, släpp sedan start/stopp-knappen. För att stoppa, tryck på start/stopp-knappen igen.

Vilken storlek har slipbandet?

Bandet är 100 mm brett och 560 mm långt. Se till att använda band som är kompatibla med dessa mått.

Hur förbättrar man dammutsugningen?

Använd medföljande dammsugarpåse. Om sugförmågan minskar, töm påsen. För stora mängder kan du ansluta en dammsugare till utsugningsmunstycket.

Var hittar man tillbehör och reservdelar?

Se AEG:s katalog eller besök AEG Electrolux webbplats. För delar som inte beskrivs i manualen, kontakta AEG:s serviceavdelning.

BRUKSANVISNING BBSE 1100 AEG-ELECTROLUX

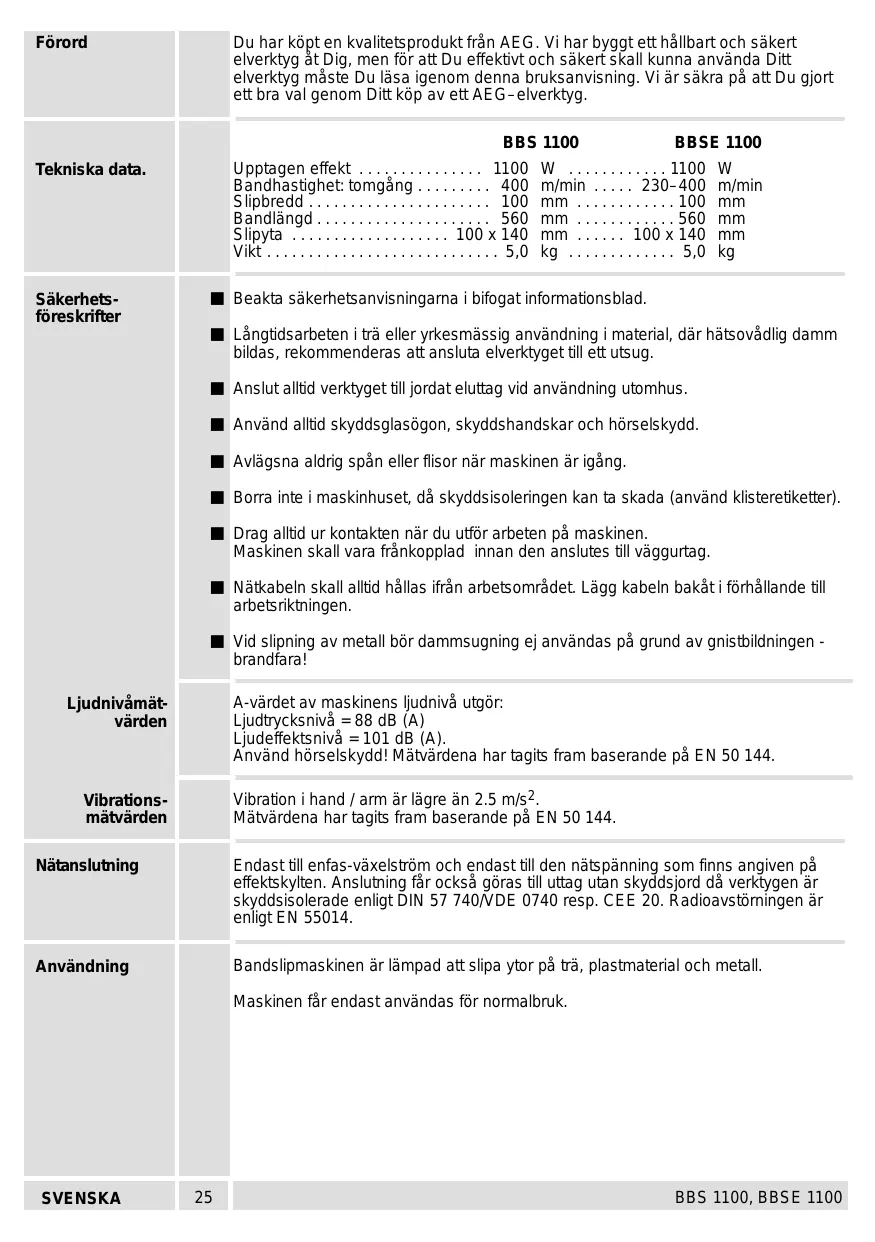

Förord	Du har köpt en kvalitetsprodukt是从 AEG. Vi har bygget ettb hallmarkbort och säkert elverktyg帽子 Dig, men für att Du effektivt och säkert skall kunna använda Ditt elverktyg mäste Du lasaigenomen denna bruksanvising. Vi är säkra på att Du gjort ettb bra val genom Ditt köp av ettb AEG-elfverktyg.
Tekniska data.	BBS 1100 BBSE 1100 Upptagen effekt 1100 W 1100 W Bandhastighe: tomgang 400 m/min 230-400 m/min Slipbredd 100 mm 100 mm Bandlängd 560 mm 560 mm Slipyta 100 x 140 mm 100 x 140 mm Vikt 5,0 kg 5,0 kg
Säkerhets-foreskrifter	Beakta säkerhetsanvisingarna i bifogat informationsblad. Långtidsarbeten i trä eller yrkesmässig använding i material, där hatsovådlig damm bildas, rekommanderas att ansluta elverktyget till ettb utsug. Anslut alltid verktyget till jordat eluttag vid använding utomhus. Använd alltid skyddsglasögon, skyddshandskar och hörsksydd. Avlagsna aldrig spân erller flisor när maskinen ar lgäng. Borra inte i maskinhuset, dette skyddisoleringen kan ta skada (använd klisteretiketter). Drag alltid ur kontakten när du utfor arbeten på maskinen. Maskinen skull vara fränkopplad innan den anslutes till vaggurtag. Nätkabeln skall alltid hallas ifrnan arbetsområdet. Lagg kabeln bakåt i forhällande tillarbetsrikningen. Vid slipning av metall bör dammsugning ej användas på grund av gnistbildningen -brandfara!
Ljudnivämät-värden	A-värdet av maskinens ljudniva utgör: Ljudtrycksnivå = 88 dB (A) Ljudeffektsnivå = 101 dB (A). Använd hörskyldd! Mätvärdena har tagits fram baserande på EN 50 144.
Vibrations-mätvärden	Vibration i hand / arm arlägre än 2.5 m/s2. Mätvärdena har tagits fram baserande på EN 50 144.
Nätansluting	Endast till enfas-växelström och endast till den nätspanning som finns angiven på effektskylten. Anslutting fär ocks Göras till uttag utan skyddsjord参加会议 onskyddisolerade enligt DIN 57 740/VDE 0740 resp. CEE 20. Radioavstörningen参加会议 onskyddisolerade enligt EN 55014.
Använding	Bandslipmaskinen ar lämpad att slipa ytor på Trä, plastmaterial och metall. Maskinen fär endast användas für normalbruk.
SVENSKA	25 BBS 1100, BBSE 1100

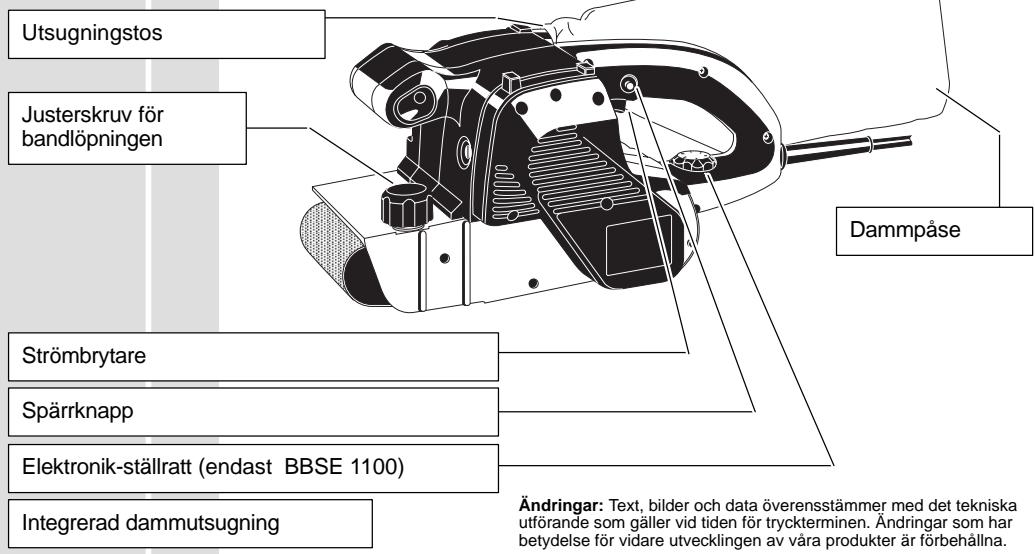

Kort beskrivning

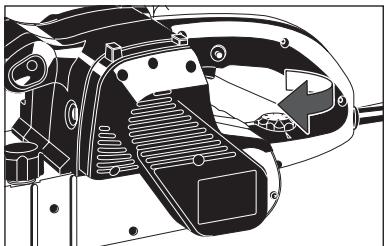

Byte av slipband

Drag alltid ur kontakten)när du utfor arbeten pa maskinen.

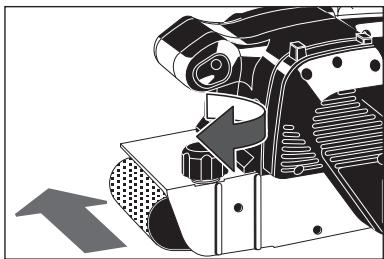

Färe bandytet omställes bandet under gäng, genom att bandjusteringsskurven vrides at höger. Bandet skall lopa 2-3 cm over rullarna, mot maskinens öppna sida. Denna justering görfs for det det nypalagda bandet ej skall gä emot maskinens höje.

1. Skjut spannarmen fremat.

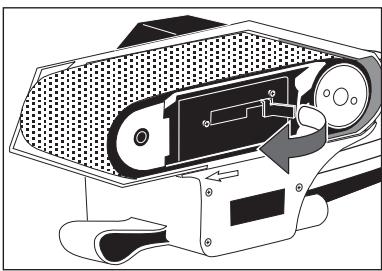

2. Tag bort det forbrukade bandet och lagg in ett nytt. Se till att pilen på bandets insida stammer overens med pilriktningen på maskinen.
3. Skjut tillbaka spannarmen.
4. Under provkörningen riktas bandet med justerskruven sö att bandet loper kant i kant med slipbandsunderlagget.

Varvtsinställning (endast BBSE 1100

6 = högsta varvital

In-/urkoppling	Temporär användende Starta: tryck in strömbrytaren. Stopp: slätt sprömbrytaren. Kontinuierlig använding Starta: tryck Först in strömbrytaren sedan laska;nappen och slätt sprömbrytaren. Stopp: tryck in strömbrytaren atan att röra stoppknappen. Häl maskinen med båda händerna;nar den tillkopplas och se till att den ej ligger an mot arbetsstychet.
		1 2
Hanterings-anvisning	Für maskinen vid slipningutan spezielt tryck. Maskinens egenvikt ár tillräckling for en good slopeffekt.
Dammutsug	Använd dammpåsen vid slipning av trä. Töm dammpåsen;nar sueeffekten minskar. Vid stora dammängder kan sugslangø 26 mm anslutas till utsugsstos. Vid slipning av metall;bör dammsugning ej anvandas på grund av gnistbildningen - brandfara!
Skötsel	Se till att motorhöljets luftslitsar ár rena. Använd endast AEG tillbehör och reservdilar. Reservdilar vars utbyte ej beskrives bytes;bäst av AEG auktoriserad serviceverkstad (se broschyr Garanti/Kundtjänstadresser). Vid behov av sprängskiss, kan en sâdan, genom att upge maskinens art. nr. (som finns på typskylten) erhällas frän: AEG Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany.
Tillbehör	Tillbehör med beställningsnummer finns i våra kataloger.
SVENSKA	27	BBS 1100, BBSE 1100

Vi intygar och ansvarar for, att denna produkt overensstammer med foljande norm och Dokument EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, enl. bestammelser och riktlinjerna 98/37/EG, 89/336/EWG
