BBSE 1100 - Sähköhiomakone AEG-ELECTROLUX - Ilmainen käyttöohje ja opas

Tuotetyyppi	Nauhahiomakone
Merkki	AEG-ELECTROLUX
Malli	BBSE 1100
Ottoteho	1100 W
Nauhan nopeus tyhjäkäynnillä	230–400 m/min (säädettävä)
Nauhan leveys	100 mm
Nauhan pituus	560 mm
Hiontapinta-ala	100 × 140 mm
Paino	5,0 kg
Virtalähde	Yksivaihe 230 V, 50 Hz
Nopeudensäätö	Kyllä (säätöpyörä 1–6)
Jatkuva käynti -toiminto	Kyllä (lukituspainikkeella)
Pölynimujärjestelmä	Pölypussi tai ulkoinen pölynimuri
Kaksoiseristys	Kyllä
Melutaso	101 dB(A) (äänenpaine 88 dB(A))
Tärinä	< 2,5 m/s²
Huolto	Puhdista tuuletusaukot säännöllisesti
Varaosat	Käytä ainoastaan AEG-varaosia
Takuu	Katso takuuesite
Lisävarusteet	Katso AEG-luettelo

Usein kysytyt kysymykset - BBSE 1100 AEG-ELECTROLUX

Miten vaihdan hiomanauhan?

Irrota kone verkkovirrasta. Käännä säätöruuvia oikealle löysätäksesi nauhan. Vedä vipua eteenpäin, poista nauha ja vaihda se uuteen noudattaen nuolien osoittamaa suuntaa. Työnnä vipu takaisin ja säädä nauha ruuvin avulla.

Miten säädän nopeutta mallissa BBSE 1100?

Käännä säätöpyörää: asento 1 alhaiselle nopeudelle, asento 6 korkealle nopeudelle. Säädettävä nopeus mahdollistaa hionnan sovittamisen materiaaliin.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Käytä suojalaseja, hengityssuojainta ja käsineitä. Älä koskaan työskentele ilman pölynimua hiotessasi puuta. Irrota kone verkkovirrasta ennen säätöjä. Pidä johto koneen takana.

Voinko käyttää pölynimua metallin hiontaan?

Ei, kipinöiden aiheuttaman tulipaloriskin vuoksi. Metallia hiottaessa älä käytä pölypussia tai pölynimuria.

Miten huollan hiomakonetta?

Pidä tuuletusaukot puhtaina. Käytä ainoastaan AEG-varaosia. Korjauksia varten ota yhteys AEG-huoltoon.

Mikä on vaadittu käyttöjännite?

Kone toimii yksivaiheisella vaihtovirralla 230 V, 50 Hz. Tarkista, että verkkojännite vastaa tyyppikilven tietoja.

Miten käytän jatkuva käynti -toimintoa?

Paina käynnistyskytkintä ja sitten lukituspainiketta, vapauta kytkin. Pysäyttääksesi paina kytkintä uudelleen.

Mikä on hiomanauhan koko?

Nauhan leveys on 100 mm ja pituus 560 mm. Varmista, että käytät nauhoja, jotka ovat yhteensopivia näiden mittojen kanssa.

Miten parannan pölynimua?

Käytä mukana toimitettua pölypussia. Jos imuteho heikkenee, tyhjennä pussi. Suuria määriä varten voit liittää pölynimurin imusuuttimeen.

Mistä löydän lisävarusteita ja varaosia?

Katso AEG-luettelo tai käy AEG Electroluxin verkkosivustolla. Osista, joita ei ole kuvattu ohjeissa, ota yhteys AEG-huoltoon.

KÄYTTÖOHJE BBSE 1100 AEG-ELECTROLUX

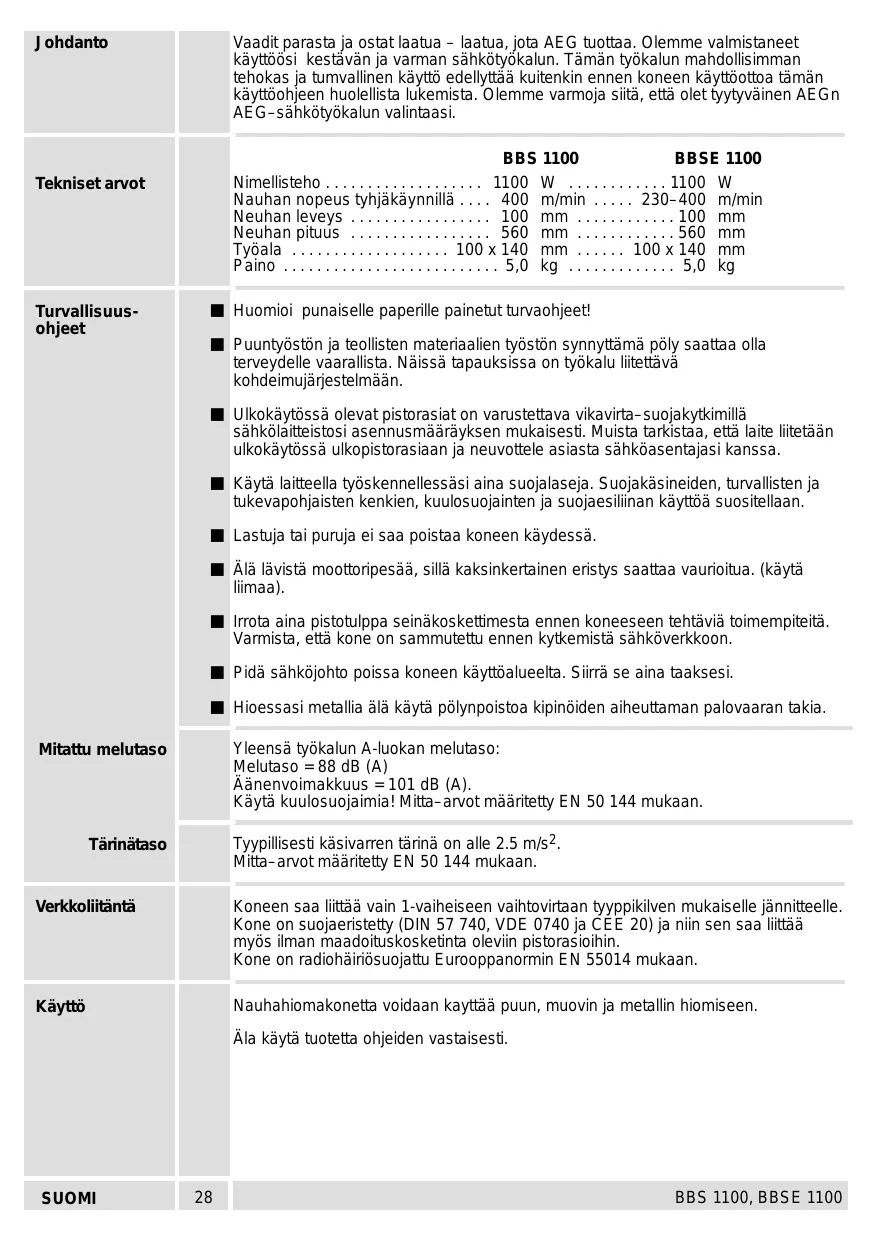

Johdanto	Vaadit parasta ja ostat laatua – laatua, jota AEG tuotaa. Olemme valmistaneet käytöösikestävän ja varman sähkötyökalun. Tämän työkalun mahdollisimman tehokas ja tumvallinen käytö edellytää kuitenkin ennen koneen käytöottoa tämän käytöohjeen huolellista lukemista. Olemme varmoja siitä, etta olet tytyväinen AEGn AEG-sähkötyökalun valintaasi.
Tekniset arvot	BBS 1100 BBSE 1100Nimellisteho 1100 W 1100 WNauhan nopeus tyhjäynnillä 400 m/min 230-400 m/minNeuhan leveys 100 mm 100 mmNeuhan pituus 560 mm 560 mmTyöala 100 x 140 mm 100 x 140 mmPaino 5,0 kg 5,0 kg
Turvallisu-ohjeet	Huomioi punaiselle paperille painetut turvaohjeet!Pujuntyöstön ja teollisten materiaalien työstön synnyttämä poly saattaa olla terveydelle vaarallista. Näissä tapauksissa on työkalu liitettävakhdeimujärestelmään.Ulkokäytössä olevat pistorasiat on varustettava vikavirta-suojakytkimillä sähkolaitteistosi asennusmaäräyksen mukaisesti. Muista tarkistaa, etta laite liitetään ulkokäytössä ukopistorasiaan ja neuvottele asiasta sähkoasentajasi kanssa.Käytä laiteella työskennellessä iina suojalaseja. Suojakäsineiden, turvallisten ja tukevapohjaisten kenkien, kuulosuojainen ja suojaesilinan näytöä suositellaan.Lastuja tai puruja ei saa poistaa koneen käydessä.Alä lavistä moottoripesä, sillä kaksinkertainen eristys saattaa vauroitua. (käytä liimaa).Irrota aina pistotulppa seinäkoskettimesta ennen koneeseen tehtäviä toimempiteitä. Varmista, etta kone on sammutetu ennen kytkemistä sähköverkloon.Pidä sähköjohto poissa koneen käytöalueelta. Siirra se aina taaksiemi.Hioessasi metallia alä käytä polynpoistoa kipinöiden aiheuttaman palovaaran takia.
Mitattu melutasoso	Yleensä työkalun A-luokan melutasoroMelutasao = 88 dB (A)Äänenvoimakkuus = 101 dB (A).Käytä kuulosuojaimia! Mitta-arvot määritetty EN 50 144 mukaan.
Tärinätaso	Typillisesti käsivarren tärinä on alle 2.5 m/s2.Mitta-arvot määritetty EN 50 144 mukaan.
Verkkolitiäntä	Koneen saa liittäa vain 1-vaileseen vaihtovirtaan typpikilven mukaiselle jännitteelle.Kone on suojaeristetty (DIN 57 740, VDE 0740 ja CEE 20) ja niin sen saa liittäMyös ilman maadoituskosketinta oleviin pistorasioihin.Kone on radiohäriösojuattu Eurooppanormin EN 55014 mukaan.
Käytto	Nauhahiomakonetta voidaan kayttä puun, muovin ja metallin biomseen.Ala käytä tuotetta ohjeiden vastaisesti.
SUOMI	28

Toimintakuvaus

Pölnimuliitin

Hiomanauhan saatoruvi

Kytkin

Lukitusnuppi

Elektroninen säätöpyörä (vain mallissa BBSE 1100)

Integroitu polynpoisto

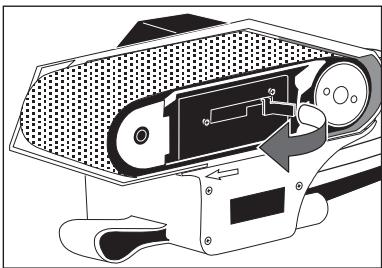

Hiomanauhan vaihto

Irrota aina pistotulppa seinakoskettimesta ennen koneeseen tehtäviä toimempiteita.

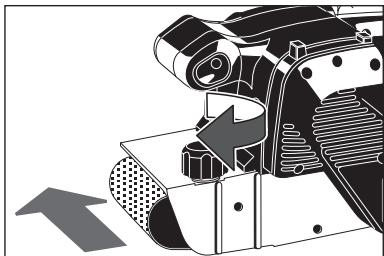

Koneen käydessa kierrnauhansaatoruuvista niin paljon,ettanauha siirtyy 2-3 cam telojen reunan yli.

1. Veda nauhan vapautusvivusta eteenpain.
2. Poista vanha nauha ja asenna uusi tilalle.
   Tarkista, etta nauhan sisäpuolella olevan nuolen suunta on sama kuin koneen nuolen.
3. Paina vapautusvipu jalleen paikoilleen.
4. Suorista koekayton aikana hiomanauha nauhansaatoruuvista niin, etta se peittaa hiomanauhan aluslevyn.

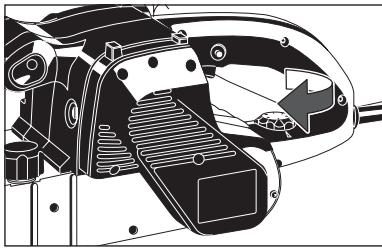

Pyörimis-nopeuden asettaminen (vain mallessa BBSE 1100

Säädä kierrosluku elektronisesta saatöpyörastä

1 = pienin kierrosluku
6 = suurin kierrosluku

Käynnistyskytkin	Hetkellinen käytö: Käynnistys: Paina käynnistysyktkimestä Pysäytys: Vapauta käynnistysykytin Jatkuva käytö: Käynnistys: Paina käynnistysyktkimestä ja sen jälleen luktusnupista, vapauta käynnistyskytin. Pysäytys: Paina käynnistysyktkimestä ja vapauta kytin tämän jälleen. Koneesta on pidettävi kiinni molemmin käsin jo ennen käynnistämistä. Käynnistä kone ennenkuin painat sen työstettävää pintaar vsten.
Käytövihjää	Hioessasi ohjaa konetta vain keyesti pinaen. Koneen omä poino riittäehokkaaseen työskentelyyn.
Pölynoisto	Kätä polypussia hioessasi puuta. Jos imuteho laskee tyhjennä polypssi. Mikäli polynmuodostus on tavallsta runsaampaa, voidaan liitäntäkaulukseen kiinnittäimuletu. Hioessasi metallia alä käytä polynpoistoa kipinöiden aiheuttaman palovaaran takia.
Huolto	Pidä moottorin ilmanottoaukot puhtaina. Käytä vain AEG:n lisälaitteita ja varaosia. Käytä ammattaitoisten AEG-huoltosopimuslikkeiden palveluja muiden kuin käytöohjeessa kuvattujen osien vaïhdossa. (esite takuu/huoltolikeluetello). Tarpeen vaatiessa voit pyytää lähettään laitteen kokoonpanopirustuksen ilmoittamalla arvokilven kymmernumberisen numeron seuraavasta osoitteesta: AEG Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany.
Lisälaitteet	Lisälaitteet tilausnumeroineen lóydät luettelostamme.
SUOMI	30	BBS 1100, BBSE 1100

Todistamme taten ja vastaamme yksin siitta, etta tama
tuote on allalueteltujen standardien ja
standardoomisasiakirjojen vaatmusten mukainen. EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, seuraavien säantöjen mukaisesti: 98/37/EY, 89/336/ETY

GREEK

H Y M B A T I K O T H T O

UNEUOwOc OTo TPOIOv auto evai xataoxeuaoumeo ouoepwa me touc EEn Xavoviaouoc n xataoxeuaotixec ooutaeic: EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, xata tic biataeic ToV Xavoviouov mC Koivn CaYopac 98/37/EK, 89/336/EOK

Volker Siegle
