BRUKSANVISNING 761-034 Axley

SE Bruksanvisning för gasolgrill

NO Bruksanvisning for gassgrill

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.

Verne om miljøet!

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

www.jula.se

Läs bruksanvisningen noggrant före användning!

Spara den för framtida behov.

• Gasolgrillen är endast avsedd för utomhusbruk.
• Flytta inte gasolgrillen under användning.
• Försök aldrig modifiera gasolgrillen, det kan vara farligt och orsaka person- eller egendomsskada.
• Delar som är förseglade från fabrik får inte ändras av användaren.

FARA!

Om det luktar gas:

– Stäng av gastillförseln till gasolgrillen.
– Släck alla lågor, använd inte elektrisk utrustning.
- Öppna locket och ventilera området.
– Läcktesta gasledningar med såplösning.
- Kontakta omedelbart gasleverantören eller brandkåren om gaslukten kvarstår.

VIKTIGT! Om dessa anvisningar inte följs finns risk för brand och/eller explosion. Det är användarens ansvar att se till att gasolgrillen är korrekt monterad, installerad och underhållen. Om inte alla anvisningar följs finns risk för allvarlig personskada och/eller egendomsskada. Modifieringar av gasolgrillen, felaktig användning eller underlåtenhet att följa anvisningarna leder till att garantin upphör att gälla.

WARNING!

• Gasolgrillens delar kan vara heta. Låt inte barn vistas i närheten av gasolgrillen.
• Förvara eller använd inte bensin eller andra antändliga ämnen i närheten av gasolgrillen.

• Läcktesta alla anslutningar enligt anvisningarna efter varje byte av gasbehållare, eller om gasolgrillen inte har använts under en längre tid.
• Gasolgrillen är endast avsedd för hushållsbruk och är inte lämplig för kommersiell användning.
• Använd aldrig gasbehållare som uppvisar skador.
• Förvara inte reservgasbehållare under eller i närheten av produkten.
• Använd aldrig gasolgrillen när du är trött eller påverkad av droger, alkohol eller läkemedel.
• Använd aldrig grillkol, tändvätska, lavastenar, bensin, fotogen eller alkohol i gasolgrillen.
• Bensin eller andra antändliga ämnen får inte förvaras eller användas närmare än 8 m från gasolgrillen.
• Minsta avständ från gasolgrillen till brännbart material är 1 m på sidorna och baksidan. Använd inte gasolgrillen under konstruktioner i antändligt material.
• Använd inte gasolgrillen om den inte är fullständigt monterad och alla delar korrekt monterade och åtdragna.
• Rengör gasolgrillen noga och kontrollera den regelbundet. Rengör och kontrollera slangen före varje användning. Byt ut slangen före användning om den visar tecken på slitage, skador eller läckage.
• Använd bara originalreservdelar. Användning av andra delar kan medföra fara och gör att garantin upphör att gälla.
• Fungerande brandsläckare ska alltid finnas tillgänglig under användning. Olja eller fett som brinner får

inte släckas med vatten. Använd pulversläckare av typ B eller C eller kväv branden med jord, sand eller bikarbonat.

• Gasolgrillen måste stå på fast underlag och får inte användas i båtar eller fritidsfordon.
• Lämna aldrig gasolgrillen utan uppsikt när den är tänd. Håll barn och husdjur på behörigt avständ från gasolgrillen när den används.
• Flytta inte gasolgrillen under användning.
• Öppna alltid locket försiktigt och långsamt. Värmen och ångan under locket kan orsaka brännskada.
• Placera gasslangen så långt bort från heta ytor och droppande fett som möjligt.
• Håll sladdar borta från grillens heta delar.
• Stäng ventilen på behållaren efter avslutad användning.
• Grillytan får aldrig vara helt övertäckt.
• Blockera inte ventilationsöppningarna i locket.
• Använd skyddshandskar vid hantering av heta delar.

Läs dessa anvisningar noga före montering och användning.

• Montera gasolgrillen på en stor, ren yta. Se listan över delar och monteringsbilderna. Monteringen kräver två personer.
• Använd alltid skyddshandskar.
• Utför monteringen på plant, hårt underlag utan hål och springor, så att inte små delar och monteringsdetaljer riskerar att tappas bort.
• Montera eller flytta inte gasolgrillen på mjuka golv eller mattor som kan skadas.
• Utför stegen i angiven ordning för korrekt montering.
• Avlägsna all skyddsplast före montering.
• Tvinga inte ihop delar, det kan orsaka personskada och/eller egendomsskada.
• Dra åt alla monteringsdetaljer med fingrarna till att börja med. När ett monteringssteg är färdigt kan du gå tillbaka och efterdra med verktyg.

VIKTIGT! Hantera alla delar försiktigt för att undvika skärskador.

TEKNISKA DATA

Injektorstorlek huvudbrännare 0,91 mm
Injektorstorlek sidobrännare 0.90 mm
Gaskategori	13B/P(30)
Effekt Huvudbrännare 10,5KW (750g/h)
Effekt Sidobrännare 3,5kW(255g/h)
Total effekt 14KW (1005g/h)
Gastyp G30 Butan, G31 propan
Gastryck 30 mbar

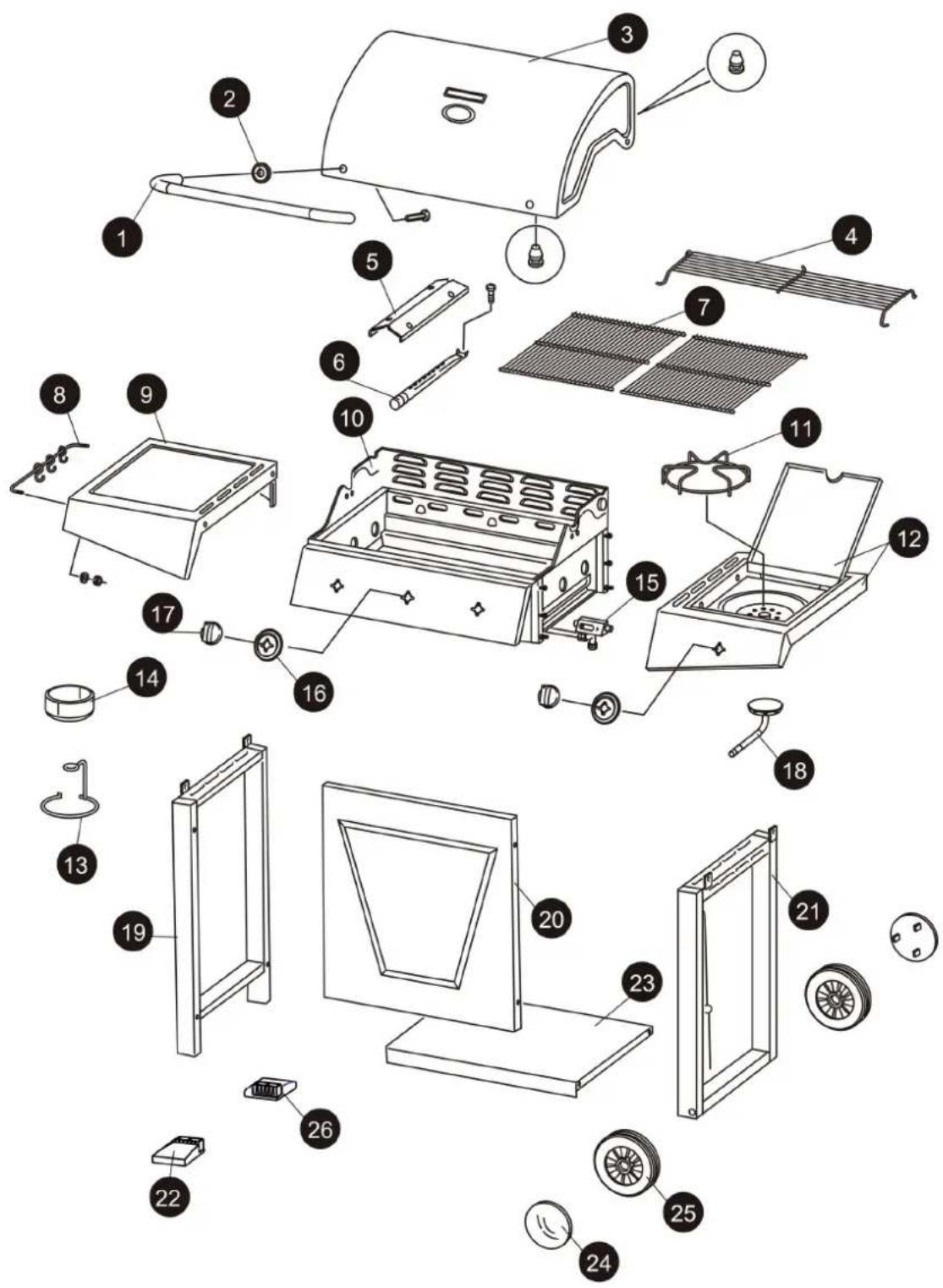

BESKRIVNING

Nr	Benämning Antal Nr	Benämning Antal
1 Handtag, lock 1 st. 14		Droppskål 1 st.
2 Bricka 2 st. 15 Ventilhus, sido-					brännare		1 st.
3 Lock 1 st. 16 Hållare, insti					ningsvred		4 st.
4 Varmhållnings-galler			1 st. 17 Instälningsvred			4 st.
5 Flamskydd			3 st. 18 Sidobrännare			,1 st.
6	Huvudbrännare		3 st. 19 Vänster panel,vagn				1 st.
7	Grillgaller		2 st.	20	Frontpanel,vagn		1 st.
8	Handtag med krok		1 st. 21 Höger panel,vagn				1 st.
9	Hylla, vänster		1 st.	22	Plastfot		2 st.
10 Grill			1 st. 23 Bottenpanel,vagn				1 st.
11	Galler till sido-brännare		1 st. 24	Hjulkåpa		2 st.
12 Hylla, höger 1 st. 25	Hjul
13 Hällare för droppskål		1 st.

Monteringsdetaljer

Benämning D	Dimension Detalj Antal
AA M5 x 12 8
BB M4 x 10 2
CC ST5 x 8 8
DD M10 x 75 2
EE	D10		2
FF	M10		2

MONTERING

MONTERING AV GASBEHÅLLARE

VIKTIGT!

• Använd gasbehållare standard G30/G31 med ventil med utvändig gånga.
• Använd standardslang, högst 1,5 m. Hela slangen måste vara väl synlig för att kunna kontrolleras efter monteringen.

WARNING! Använd endast regulator och gasbehållare som rekommenderas av tillverkaren. Användning av annan regulator innebär fara och medför att garantin upphör att gälla.

Anslutning av gasbehållare

• Kontrollera före anslutning att gasbehållarens anslutning, regulatorn, brännaren och brännarportarna är fria.
• Anslut gasledningen till behållaren genom att skruva vredet medurs så långt det går. Kontrollera att slangen inte har vridit sig.

Bortkoppling av gasbehållare

• Kontrollera före bortkoppling att gasbehållarens ventil är stängd.
• Koppla bort gasledningen från gasbehållaren genom att skruva vredet moturs tills den lossnar.
• Utför alltid läcktest efter anslutning.

FARA! Byt inte gasbehållare i närheten av antändningskälla.

Läcktest (får endast utföras på väl ventilerad plats)

• Kontrollera att alla inställningsvred är i avstängt läge.
• Öppna gasventilen.
• Kontrollera systemets samtliga gasanslutningar, inklusive alla ventilanslutningar, slanganslutningar och regulatoranslutningar, genom att stryka såplösning på dem.
• Bubblor bildas vid eventuella läckage. Stäng gasventilen och dra åt den läckande anslutningen. Upprepa testet. Om bubblor bildas igen, stäng gasventilen och kontakta återförsäljaren. Utför läcktest en gång om året och efter varje gång gasbehållaren har tagits bort eller bytts ut.

OBS! Läcktesta ALDRIG med hjälp av öppen låga.

HANDHAVANDE

WARNING!

• Kontrollera före varje användning att gasolgrillen är korrekt monterad.
• Lämna minst 1 m fritt utrymme runt gasolgrillen vid användning.
• Använd aldrig gasolgrillen inomhus eller i slutet utrymme.
• Blockera inte flödet av ventilationsluft runt grillen.

Före tändning

Kontrollera gasslangen innan gasventilen öppnas. Byt omedelbart ut slangen om den visar tecken på slitage eller skador. Läcktesta före användning. Använd inte grillen om gaslukt förekommer.

Föreberedelse

Om du vill förhindra att mat fastnar på gallret kan du stryka lite matolja på det före varje grillning.

OBS! Första gången du använder grillen kan grillens färg ändras något. Detta är normalt.

Tändning

1. Läs dessa anvisningar före tändning.
2. Öppna locket.
3. Kontrollera att alla vred är i läge •.
4. Anslut regulatorn till gasbehållarens ventil och öppna ventilen.
5. Tryck in och vrid inställningsvredet moturs ungefär till läge 1/4 tills ett klickande ljud hörs och brännarna tänds.
6. Ställ in önskad flamstorlek mellan läge 1/4 och 1/2.

Om grillen inte tänds efter flera försök kan den tändas manuellt enligt nedan.

1. Öppna locket.
2. Kontrollera att samtliga inställningsvred är i läge •

3. Öppna långsamt gasventilen eller regulatorn, om den inte redan är öppen.

4. Placera en tändsticka i tändstickshållaren.

5. För in hållaren med den tända tändstickan genom gallret till den brännare du vill tända.
6. Tryck in och vrid inställningsvredet till läge 1/2.
7. Om brännaren inte tänds inom 5 sekunder vrider du inställningsvredet till läge • . Vänta 5 minuter så att gasen skingras och försök igen.
8. När brännaren tänts vrider du inställningsvredet till önskat läge.

After grillning

Efter avslutad grillning vrider du alla brännare till läge HI och låter dem brinna i 5 minuter. Detta bränner bort matrester efter grillningen och gör det enklare att rengöra grillen. Locket måste vara öppet under tiden. När du är klar vrider du samtliga inställningsvred helt medurs till avstängt läge och stänger av gasen vid behållaren. Vänta tills grillen har svalnat tillräckligt innan du stänger locket.

Tips

1. På det övre gallret (varmhållningsgallret) kan du hålla färdiglagad mat varm, rosta bröd eller tillaga mat i aluminiumfolie.
2. Använd sidobrännaren som en vanlig köksspis för att koka, bryna eller steka.
3. Till sidobrännaren rekommenderas kokkärl med bottendiameter 160–240 mm.
4. Risken för höga flammor minskar om du använder magert kött och undviker för hög temperatur.
5. Ömtåligare mat, som fisk och grönsaker, lägger du i paket av aluminiumfolie och grillar indirekt eller lägger på det övre gallret (varmhållningsgallret).
6. Använd en lång grilltång eller grillspade i stället för gaffel för att vända köttet, så rinner inte köttsaften ut.
7. När du grillar direkt på gallret kan du ställa in brännarna på olika nivåer så att mat som kräver olika inre temperatur för att tillagas blir klar samtidigt.
8. Använd vätskebehållare för att minska flamrisken och få saftigare kött. Innan du börjar grilla tar du bort gallret och lägger ett kraftigt, grunt kokkärl direkt på värmeplattorna. Fyll det till hälften med vatten, fruktjuice eller annan smaksatt vätska. Sätt tillbaka gallret och placera maten över pannan.
9. Roterande spett, grillkorgar, vertikala kycklinghållare och andra tillbehör kan variera grillningen, minska tillagningstiden och förenkla rengöringen efteråt.
10. Rengör gallren med grillborste efter avslutad grillning. Använd skyddshandskar och ta försiktigt bort avlagringarna medan gallren fortfarande är varma.
11. Låt grillen svalna efter varje användning. Smörj de rena gallren med ett tunt skyddande lager matolja. Töm droppskålen, torka av grillen utvändigt med milt rengöringsmedel och täck grillen med lämpligt skydd.

UNDERHÅLL

Rengör grillen efter varje användning och om den har stått oanvänd en längre tid.

OBS!

• Grillen och alla delar måste ha svalnat ordentligt före rengöring.
• Slå aldrig vatten på grillen medan ytorna fortfarande är heta.
• Använd alltid skyddshandskar vid hantering av heta delar.

Grillgaller

Rengör grillgallret med varmt tvålvatten. Avlägsna matrester med ett milt rengöringsmedel och en mjuk svamp. Skölj av gallret och låt det torka ordentligt.

Underhåll av brännarna

Vid normal användning räcker det att avlagringar bränns bort efter grillning för att brännaren ska hållas ren. Brännaren bör tas bort och rengöras en gång om året eller oftare om det förekommer mycket avlagringar på den. Kontrollera att det inte finns blockeringar (skräp, insekter) i brännarportarna eller brännarrören. Rensa rören med piprensare. Använd stålborste för att avlägsna korrosion. Se till att brännarrören hamnar rätt över ventilutloppen när du sätter tillbaka brännaren.

Grill

Skrapa regelbundet bort fett från grillen med en mjuk plast- eller träskrapa. Allt fett behöver inte tas bort från grillen. Rengör vid behov med varmt vatten och diskmedel och en mjuk trasa eller nylondiskborste. Ta bort grillytorna och brännarna före grundlig rengöring. Gasreglagen och grenröret får inte dränkas i vatten. Kontrollera att brännarna fungerar korrekt efter återmontering. Kontrollera alla skruvförband en gång om året och dra åt vid behov. Täck över grillen om den står utomhus längre perioder, särskilt under vintern.

Förvaring

Förvara grillen torrt och svalt. Täck över brännarna med aluminiumfolie så att inte insekter eller annat skräp samlas i brännarportarna. Om produkten förvaras inomhus måste gasbehållaren kopplas bort. Förvara inte gasbehållare inomhus. Gasbehållaren ska alltid förvaras utomhus, oåtkomligt för barn, på torr, väl ventilerad plats, åtskilt från värme- eller antändningskällor.

FELSÖKNING

PROBLEM MÖJLIG ORSAK LÖSNING
Brännaren går inte att tända med tändaren. Batteriet är urladdat. Byt ut AA-batteriet.
		Ledningar eller elektrod täcks av matrester. Rengör ledningar och/eller elektrod med alkohol.
		Elektrod och brännare är fuktiga. Torka dem torra med trasa.
		Elektrod skadad – gnistor vid skadan. Byt ut elektroden.
		Ledning lös eller bortkopplad. Anslut ledningen eller byt ut elektroden/ledningen.
		Ledning kortsluter (gnistbildning mellan tändare och elektrod).
		Defekt tändare. Byt ut tändarledningen/elektroden.
Brännaren går inte att tända med tändsticka. Inget gasflöde. Kontrollera om gasbehållaren är tom. Om gasbehållaren är tom, byt ut eller fyll på den, eller läs vidare under Plötslig minskning i gasflöde eller flamhöjd.
			Anslutningsmutter och regulator felaktigt anslutna.
			Blockering av gasflöde. Rensa gasledningen. Kontrollera att slangen inte är böjd eller vikt.
			Spindelväv eller insektsbo i brännarröret.
			Brännarportar igensatta eller blockerade.

Plötsligminskning i gasflöde eller flamhöjd. Gasbehållare tom. Byt ut eller fyll på gasbehållaren.
	För kraftigt flöde, säkerhetsanordningen kan halöst ut.	Vrid inställningsvreden till avstängt läge, vänta 30 sekunder och tänd grillen. Om flammorna fortfarande är låga, återställ säkerhetsanordningen genom att vrida inställningsvreden till avstängt läge och stänga gasventilen. Koppla bort regulatorn. Vrid inställningsvreden till läge HIGH och vänta 1 minut. Vrid inställningsvreden till avstängt läge, anslut regulatorn och läcktesta anslutningarna. Öppna gasventilen längsamt, vänta 30 sekunder och tänd grillen enligt tändningsanvisningarna.
Oregelbunden flamma, flamman löper inte längs hela brännaren.	Brännarportar igensatta eller blockerade. Rengör brännarportarna.
Flamman är gul eller orange. En ny brännare kan	na oljerester från tillverkningen.	Låt grillen brinna i 15 minuter med locket stängt.
	Spindelväv eller insektsbo i brännarröret. Rensa brännarröret.
	Matrester, fett eller salt på brännaren. Rengör brännaren.
	Ventilen inte uppriktad mot injektorröret. Kontrollera att brännarröret är rätt anslutet till injektorn.
Flamman slocknar. Kraftig eller byig vind. Använd	inte grillen i kraftig vind.
	Låg gasnivå. Byt ut eller fyll på gasbehållaren.
	Flödesbegränsningsventilen har löst ut. Justera (sänk) temperaturen.
Långvarig fettbrand. Fett som runnit ned från mat	har avlagrats runt brännarsystemet.	Vrid inställningsvreden till avstängt läge och stäng gasventilen. Stäng locket och låt elden brinna ut. När grillen svalnat, ta bort alla delar och rengör dem.
Baktändning (eld i brännarrör).	Brännare och/eller brännarrör är blockerade.	Rengör brännare och/eller rensa brännarrören.
Insidan av locket flagnar.	Locket består av rostfritt stål och är inte målat.	Fettavlagringar har bränts och bildat flagor. Rengör noga.
