BRUKSANVISNING 422-209 Anslut

Bruksanvisning för lyktor

Läs bruksanvisningen noggrant innan användning!

• Fränkoppla nätspänningen innan du påbörjar installationen.
• Glödlampan blir mycket het när den är tänd. Ta inte i glödlampan förrän den har kallnat tillräckligt.
• Glödlampan får inte överskrida angiven maximal effekt.
• Lampglas som går sönder måste genast bytas ut. Använd inte lyktan med trasiga lampglas.
• Titta inte direkt in i glödlampan när den är tänd.
• Observera att plafonden skall anslutas till ett jordat eluttag.
• Använd inte lyktan om nätkabeln eller stickkontakten är skadad på något sätt. Av säkerhetsskäl får nät-kabeln endast bytas ut eller repareras av en auktoriserad serviceverkstad. Rådfråga din återförsäljare.

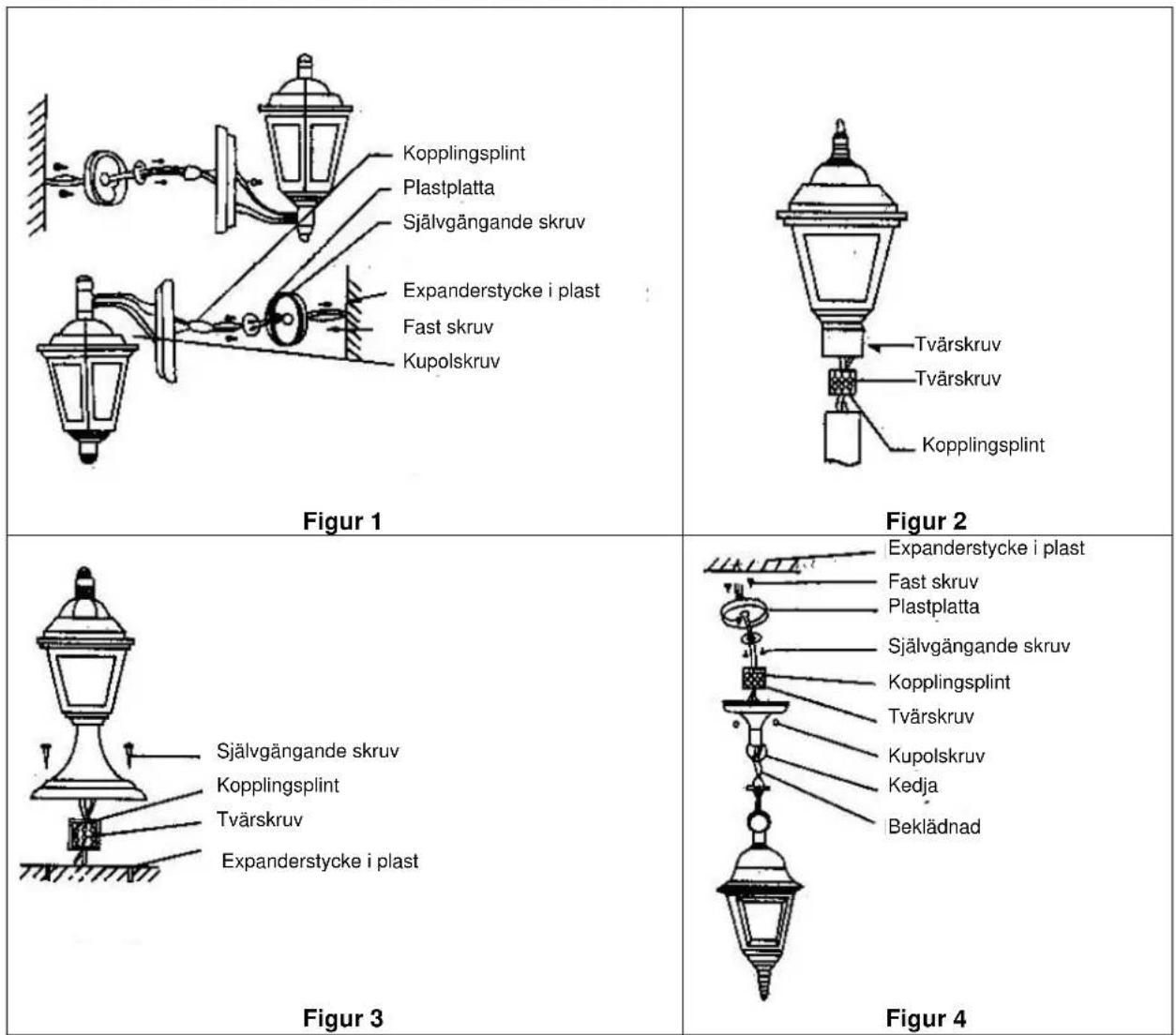

BESKRIVNING

1. Montera först expanderstycket i plast på väggen där lyktan skall sitta.
2. Sätt i två skruvar i plastplattan.
3. Montera plastplattan i expanderstycket med självgängande skruvar.
4. Anslut nätkabeln till kopplingsplinten: brun ledare (L = spänningsförande) till brun ledare, blå ledare (N = neutral) till blå ledare och grön/gul ledare (jordledare) till grön/gul ledare (se jordsymbol).
5. Sätt i kopplingsplinten i plastplattan.
6. Montera lyktan på de fasta skruvarna och dra fast med kupolskruvar.
7. Skruva fast en ny glödlampa i lamphållaren. Överskrid ej max. effekt, se typskylt på armaturen.

1. Montera stolpen i marken.
2. Anslut nätkabeln till kopplingsplinten: brun ledare (L = spänningsförande) till brun ledare, blå ledare (N = neutral) till blå ledare och grön/gul ledare (jordledare) till grön/gul ledare (se jordsymbol).
3. Sätt i kopplingsplinten i stolpen.
4. Montera lyktan på stolpen med stjärnskuvar.
5. Skruva fast en ny glödlampa i lamphållaren. Överskrid ej max. effekt, se typskylt på armaturen.

1. Montera först expanderstycket i plast på ytan där lyktan skall sitta.
2. Anslut nätkabeln till kopplingsplinten: brun ledare (L = spänningsförande) till brun ledare, blå ledare (N = neutral) till blå ledare och grön/gul ledare (jordledare) till grön/gul ledare (se jordsymbol).
3. Montera lyktan på expanderstycket med själgängande skruvar.
4. Skruva fast en ny glödlampa i lamphållaren. Överskrid ej max. effekt, se typskylt på armaturen.

Montering av hängande lykta (figur 4)

1. Dra nätkabeln genom kedjeslingan.
2. Fäst båda ändarna av kedjeslingan vid lyktan och den fasta plattan.
3. Montera expanderstycket i plast på den takupphängda lampan.
4. Sätt i två skruvar i plastplattan.
5. Montera plastplattan i taket med självgängande skruvar.
6. Anslut nätkabeln till kopplingsplinten: brun ledare (L = spänningsförande) till brun ledare, blå ledare (N = neutral) till blå ledare och grön/gul ledare (jordledare) till grön/gul ledare (se jordsymbol).
7. Sätt i kopplingsplinten i plastplattan.
8. Montera lyktan på de fasta skruvarna och dra fast med kupolskruvar.
9. Skruva fast en ny glödlampa i lamphållaren. Överskrid ej max. effekt, se typskylt på armaturen.

UNDERHÅLL

Byte av glödlampa

1. Frånkoppla nätspäningen.
2. Öppna lampkåpan.
3. Skruva loss glödlampan när den har kallnat.
4. Ta inte i glödlampan med bara händer.
5. Skruva försiktigt i en ny glödlampa i lamphållaren.
6. Sätt lampkåpan på plats innan du tänder lyktan.

Med reservation för tryckfel och konstruktionsändringar som vi ej kan råda över. Vid eventuella problem, kontakta vår serviceavdelning på telefon: [phone].

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Värna om miljön!

Får ej slängas bland hushållssopor!

Denna produkt innehåller elektriska eller

elektroniska komponenter som skall återvinnas.

Lämna produkten för återvinning på anvisad

plats t.ex. kommunens återvinnningsstation.
