INSTRUKCJA OBSŁUGI 422-209 Anslut
Instrukcja obsługi latarni
PL Instrukcja obsługi w oryginale
Przed użyciem produktu uważnie przeczytaj instrukcję obsługi!
- Odłącz prąd przez rozpoczęciem instalacji.
- Żarówka mocno się nagrzewa podczas pracy. Nie dotykaj jej, zanim nie ostygnie.
- Moc żarówki nie może przekraczać podanej mocy maksymalnej.
- Jeśli szybka oprawy ulegnie zniszczeniu, należy ją niezwłocznie wymienić. Nie używaj latarni z uszkodzoną szybką.
- Nie patrz bezpośrednio na zapaloną żarówkę.
- Plafon należy podłączyć do uziemionego gniazdka elektrycznego.
- Nie używaj latarni, jeśli kabel zasilający lub wtyczka są w jakikolwiek sposób uszkodzone. Ze względów bezpieczeństwa kabel zasilający może zostać poddany wymianie lub naprawie wyłącznie w autoryzowanym serwisie. Zasięgnij porady swojego sprzedawcy.
OPIS
 Rysunek 1 |  Rysunek 2 |
 Wkręt samogwintującyZacisk połączeniowyŚruba krzyżowaKołek rozporowyRysunek 3 |  Rysunek 4 |
Montaż latarni ściennej (rys. 1)
- Najpierw zamontuj kołki rozporowe w ścianie, na której chcesz zamontować latarnię.
- Zamocuj dwie śruby do plastikowej płyty.
- Zamontuj płytę do kołków za pomocą samogwintujących śrub.
- Podłącz kabel do zacisku połączeniowego: brązowy przewód (L = faza) do brązowego przewodu, niebieski (N – neutralny) do niebieskiego, a zielony/żółty (uziemienie) do zielonego/żółtego (patrz: symbol uziemienia).
- Zamontuj zacisk połączeniowy do płyty plastikowej.
- Zamontuj latarnię na śrubach mocujących i dokręć śrubami kopułkowymi.
- Wkręć nową żarówkę w oprawkę. Nie przekraczaj maksymalnej mocy, patrz tabliczka znamionowa oprawy.

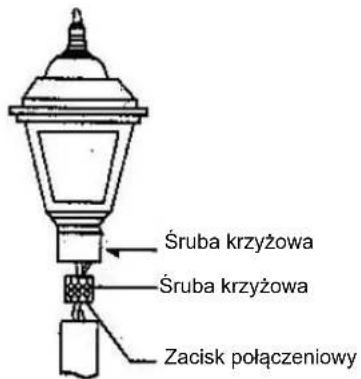

Montaż latarni na słupie (rys. 2)
- Zamontuj słup w ziemi.
- Podłącz kabel do zacisku połączeniowego: brązowy przewód (L = faza) do brązowego przewodu, niebieski (N – neutralny) do niebieskiego, a zielony/żółty (uziemienie) do zielonego/żółtego (patrz: symbol uziemienia).
- Zamontuj zacisk połączeniowy do słupa.
- Zamontuj lampę na słupie za pomocą śrub z łbem gniazdkowym.
- Wkręć nową żarówkę w oprawkę. Nie przekraczaj maksymalnej mocy, patrz tabliczka znamionowa oprawy.
Montaż latarni stojącej (rys. 3)
- Najpierw zamontuj kołki rozporowe w powierzchni, na której chcesz zamontować latarnię.
- Podłącz kabel do zacisku połączeniowego: brązowy przewód (L = faza) do brązowego przewodu, niebieski (N – neutralny) do niebieskiego, a zielony/żółty (uziemienie) do zielonego/żółtego (patrz: symbol uziemienia).
- Zamontuj latarnię do kołków za pomocą samogwintujących śrub.
- Wkręć nową żarówkę w oprawkę. Nie przekraczaj maksymalnej mocy, patrz tabliczka znamionowa oprawy.

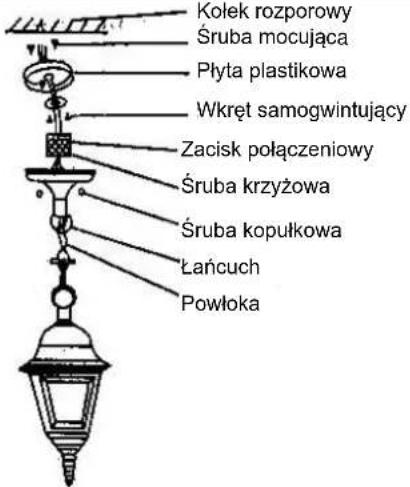

Montaż latarni wiszącej (rys. 4)
- Przeciągnij kabel przez łańcuch.
- Zamocuj obydwie końcówki łańcucha przy latarni i płycie.
- Zamontuj kołki do zawieszonej lampy.
- Zamocuj dwie śruby do plastikowej płyty.
- Zamontuj płytę do sufitu za pomocą samogwintujących śrub.
- Podłącz kabel do zacisku połączeniowego: brązowy przewód (L = faza) do brązowego przewodu, niebieski (N – neutralny) do niebieskiego, a zielony/żółty (uziemienie) do zielonego/żółtego (patrz: symbol uziemienia).
- Zamontuj zacisk połączeniowy do płyty plastikowej.
- Zamontuj latarnię na śrubach mocujących i dokręć śrubami kopułkowymi.
- Wkręć nową żarówkę w oprawkę. Nie przekraczaj maksymalnej mocy, patrz tabliczka znamionowa oprawy.
KONCERWACJA
Wymiana żarówki
- Odłącz prąd od instalacji.
- Otwórz pokrywę lampy.
- Wykręć żarówkę po ostygnięciu.
- Nie dotykaj żarówki gołymi rękami.
- Wkręć ostrożnie nową żarówkę w oprawkę.
- Zamontuj pokrywę przed włączeniem latarni.
Z zastrzeżeniem prawa do błędów w druku i zmian konstrukcyjnych, które są od nas niezależne. W razie ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem: 801 600 500.
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska www.jula.pl
Dbaj o środowisko!
Nie wyrzucaj zużytego produktu wraz z odpadami komunalnymi! Produkt zawiera elektryczne lub elektroniczne komponenty mogące być zagrożeniem dla środowiska. Produkt należy oddać do odpowiedniego punktu składowania lub przynieść go do jednego ze sklepów, gdzie przy zakupie nowego sprzętu bezpłatnie przyjmiemy stary, tego samego rodzaju i tej samej ilości.
