BRUKSANVISNING HLT60 Helkama

Tack för ditt val av denna HELKAMA spiskåpa.

Var god läs denna handbok noga och spara den för framtida konsultation.

Innan apparaten används första gången ska allt emballagematerial och skyddande polyetenfolie avlägsnas.

Säkerhet

- Dessa anvisningar finns för din säkerhet. Var läs dem noga före installation, och spara dem för framtida konsultation.

- Allt installationsarbete ska utföras av en kompetent person eller en kvalificerad elektriker.

- Denna apparat måste installeras korrekt av en kvalificerad person med noga iakttagande av tillverkarens anvisningar.

- Delar som är lätta att komma åt kan nå höga temperaturer när mikrovågsugnen används.

- Därför måste små barn hållas på behörigt avständ. Försiktighet ska vidtas för att undvika att vidröra apparaten.

- Tillverkaren rekommenderar på det bestämdaste att denna apparat hålls utom räckhåll för spädbarn och små barn.

- Denna apparat kan användas av barn från 8 år och äldre och personer med nedsatt fysik, sensoriskt eller mentalt handikapp eller som saknar erfarenhet och kunskap om de erhållit vägledning eller instruktion i apparatens säkra användning och förstår riskerna i samband med dess handhavande. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn såvida de inte är 8 år eller äldre och övervakas av någon.

- Hålla apparaten och dess sladd utom räckhåll för barn under 8 år.

- Kontrollera stickkontakten och nätsladden regelbundet med avseende på skada. För att undvika risker ska en skadad nätsladd bytas av tillverkaren, dennes serviceagent eller motsvarande kvalificerad person.

- Låt inte de elektriska kablarna komma i kontakt med apparatens heta delar.

- Säkerställ att nätsladden inte ligger under eller i apparaten, och undvik att skada nätsladden.

- Installera inte apparaten utomhus på en fuktig plats eller i ett område som kan komma att utsättas för vattenläckage såsom under eller nära en diskbänk. I händelse av ett vattenläckage ska maskinen tillåtas lufttorka.

• Använd inte lättantändliga sprejer i apparatens omedelbara närhet.
• Var god bortskaffa emballagematerialet korrekt.
• Använd inte lättantändliga sprejer i apparatens omedelbara närhet.
• Vi rekommenderar också att vara försiktig vid användning och rengöring. Läs rengörings- och underhållsavsnitten för denna apparat noga.
• Ångrengörare får inte användas.
• Apparaten är inte avsedd att kraftförsörjas via en extern timer eller separat fjärrkontrollsystem.
• Denna apparat är endast avsedd för användning i hemmiljö.

Varning: Observera lokala bestämmelser angående utlopp för ångor. Anslut inte käpan till en rökgas-, ventilations- eller varmluftskanal. Bekräfta att rumsventilation överensstämmer med de lokala myndigheternas bestämmelser. Säkerställ att högsta luftflödet genom apparaten ut ur rummet inte överstiger 4 Pa (0,04 mbar). Rummet måste vara försett med tillräcklig ventilation om en utsugningskåpa används samtidigt med apparater som förbränner gas eller andra bränslen. Luften får inte strömma in i en kanal som används för rökgaser från apparater som förbränner gas eller andra bränslen. Bestämmelser för luftutsugning måste efterlevas.

Varning: Innan kåpan ansluts: stäng av elkraftförsörjningen och kontrollera att nätspänningen och frekvensen överensstämmer med de som anges på apparatens typskylt.

Varning: Kåpan kan sluta arbeta vid en elektrisk urladdning (t.ex. blixtnedslag). Detta medför ingen risk för skada. Stäng av elkraftförsörjningen till käpan och återställ den efter en minut.

• För att undvika brandrisk ska metallfiltret rengöras regelbundet och kärl som innehåller het olja övervakas noga.
• Använd inte käpan om den uppvisar tecken på skada eller brister. Kontakta kundtjänsten.
• Flambering får inte ske under denna apparat.

- Säkerställ vid installation av denna apparat att följande avständ mellan spisens eller kokhällens ovansida och spiskåpans undersida observeras:

Gasspisar: 750 mm.
Elspisar: 650 mm.

Varning Risk för elchock och brand föreligger om rengöring inte utförs i enlighet med anvisningarna.

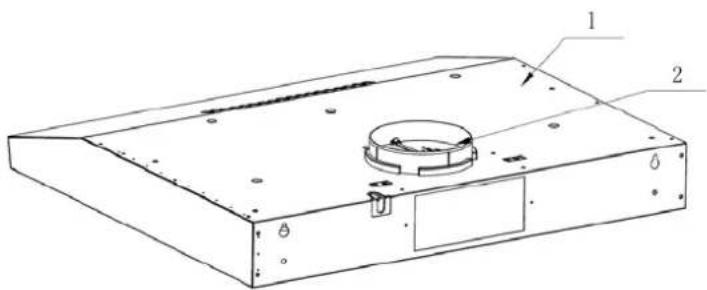

STYCKLISTA

Produktbeskrivning

1. Spiskåpa
2. Envägsventil

Beskrivning av delarna:

Index	Beskrivning	Illustration	Antal
PL-1 Kåpans hölje			1
PL-2 Envägsventil			1
PL-3 Utloppsbaffel			1
PL-4 Skruvplugg			6
PL-5	Skruv (ST4 x 30 mm)		6

A. Om du har ett utlopp till utsidan kan din spiskåpa anslutas som visas i nedanstående illustration med en utsugningskanal med icke brännbart material med en invändig diameter av 120 mm).

B. Stäng av enheten och dra stickkontakten ur vägguttaget före installation.

C. Spiskåpan ska placeras på ett avständ av 65–75 cm över spishällen.

1 Installation (utlopp till utsidan):

Observera! Observera varningen i anvisningsbladet angående apparatens användning när luften sugs ut ur rummet.

Installation av rör – Rör medföljer ej

□ Bestäm kåpans exakta placering.

Planera utsugningskanalens väg till utsidan.

Säkerställ att röret blir så kort och rakt som möjligt. För att erhålla tillfredsställande prestanda får kanalen inte vara längre än totalt 2,50 m.

Röret måste leda direkt till utsidan och inte till en vindsvåning, in i ett hem, in i ett garage eller in i ett slutet utrymme.

Användning av böjar, beslag och adaptrar reducerar luftflödet.

Installation (utlopp till insidan)

OBSERVERA:

Om du inte har ett utlopp till utsidan krävs inte ingen utloppskanal och installationen liknar den som visas i avsnittet 'Inställning av utsugning

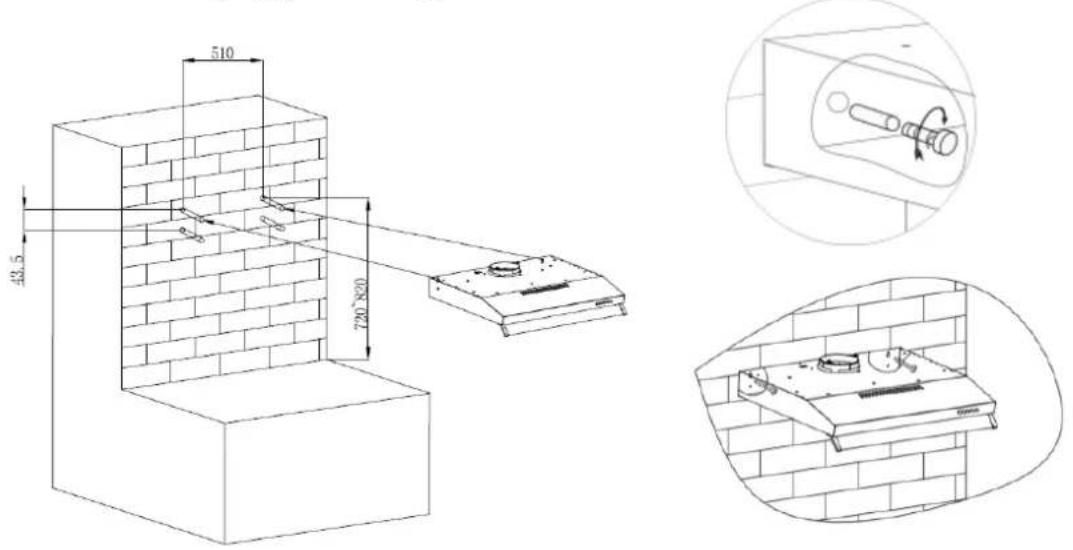

Följande illustrationer visar avständen och borrhålens placeringar. De 2 upphängningsskruvarna för huvudblocket måste fästas högst 820 mm från kokhällens ovansida.

INSTALLATION (väggmontering)

Montera spiskåpan på väggen med minst 2 skruvar ST4x 30 mm.

INSTALLATION (skåpsmontering)

Utsuget kan arrangeras på 2 sätt inklusive "horisontalt utsug" och "vertikalt utsug". Uppmärksamma utsugningsmetoden vid installationen.

Vertikalt utsug: Se illustration A. Säkerställ att det runda locket avlägsnats så att utsuget kan ske uppåt.

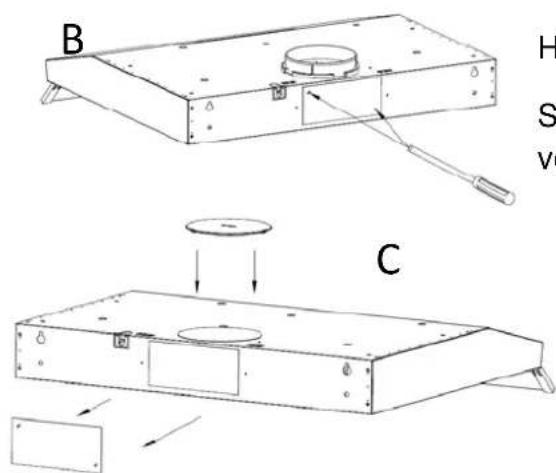

Horisontalt utsug: ( icke i Finland)

Se illustrationerna B och C. Var god använd ett verktyg för att bryta loss båda sidor. Avlägsna det

rektangulära locket varefter utsugningen kan ske bakåt.

Den rektangulära stosen för horisontalt utsug medföljer inte.

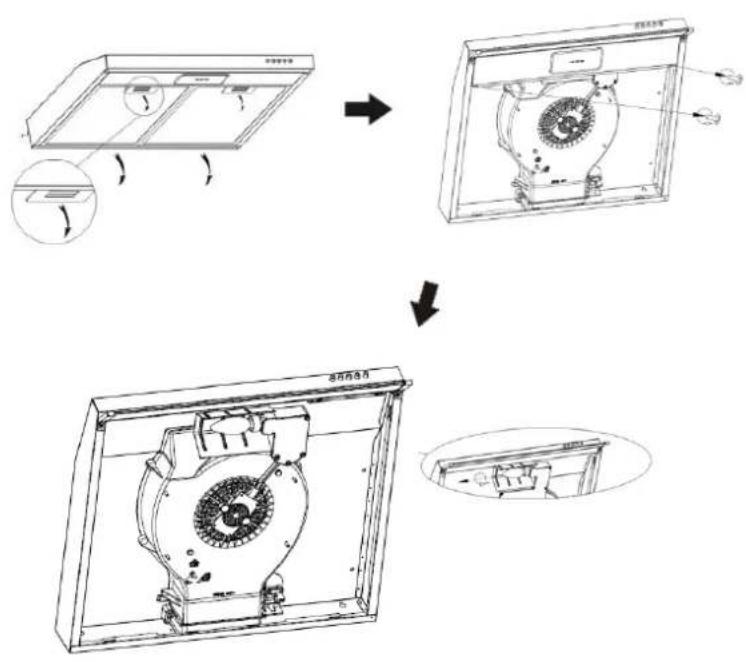

Inställning av utsugning

Luftcirkulation (utomhus). Vrid inställningsspaken till läge utsida, installera utloppet, starta spiskåpan varvid luften kommer att sugas ut genom utloppet till utsidan.

Luftcirkulation (inomhus): återcirkulerande läge med kolfilter. Vrid inställningsspaken till läge inomhus, installera locket på utloppen, starta spiskåpan varvid luften strömmar ut genom utloppet inomhus.

Byte av lampa

Stäng av apparaten och dra stickkontakten ur vägguttaget.
Avlägsna två AL-filter.
□ Skruva loss lamppanelen.
☐ Byt till samma lamptyp (max 28 W, E14).

Avstängningsknapp för motor

Tryck på denna knapp för att stoppa motorn.

Låghastighetsknapp

Tryck på denna knapp för att köra fläkten med låg hastighet.

Mellanhastighetsknapp

Tryck på denna knapp för att köra fläkten med mellanhastighet.

Höghastighetsknapp

Tryck på denna knapp för att köra fläkten med hög hastighet.

Belysningsknapp

Tryck en gång varvid lampan tänds. Tryck igen för att släcka all belysning.

UNDERHÅLL:

Stäng av enheten och dra stickkontakten ur vägguttaget före rengöring.

I. Normal rengöring

Använd en mjuk trasa som fuktats med ljummet tvålvatten eller rengöringsmedel för hushåll. Använd aldrig metalldynor, kemikalier, slipande material eller styva borstar för rengöring av enheten.

II. Månatlig rengöring av fettfilter

VIKTIGT: Att rengöra filtret varje månad kan reducera brandrisken.

Filtret insamlar fett, rök och damm varför filtret direkt påverkar spiskåpans effektivitet. Om de inte görs rent kommer fettrester (potentiell brännbara) att genomdränka filtret. Rengör det med rengöringsmedel för hushåll.

Anbringa SOLELY på enheten om den installerats för återcirkulation (inget utlopp till utsidan). Detta filter fångar dålig lukt och måste bytas minst en gång varje år beroende på hur ofta spiskåpan används.

FELSÖKNING:

Fel	Orsak	Åtgård
Belysningen är tänd med fläkten arbetar inte	Fläktbladet är blockerat	Stäng av enheten och låt kvalificerad servicepersonal reparera den.
	Motorn är skadad
Varken belysningen eller fläkten fungerar inte	Utbränd lampa	Byt lampan med korrekta värden.
	Lossnad nätsladd.	Ateranslut kraftförsörjningen.
Enheten vibrerar kraftigt	Fläktbladet är skadat	Stäng av enheten och låt kvalificerad servicepersonal reparera den.
	Fläktmotorn är inte ordentlig infäst.	Stäng av enheten och låt kvalificerad servicepersonal reparera den.
	Enheten hänger inte korrekt på fästet.	Lyft ner enheten och kontrollera att fästet är i korrekt läge.
Dåliga sugprestanda	För stort avstånd mellan enheten och kokplanet.	Efterjustera avståndet till 65-75 cm.

MILJÖSKYDD:

Elektriska produkter får inte kastas bland hushållssoporna. Var god återvinn om anläggningar finns. Kontakta den lokala myndigheten eller återförsäljaren angående råd om återvinning.

Denna apparat är märkt enligt europeiska direktivet 2012/19/EU angående avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning (WEEE).

Genom att säkerställa att produkten bortskaffas korrekt bidrar du till att förhindra potentiella skadliga konsekvenser för miljön och människors hälsa vilket annars kan förorsakas av olämplig avfallshantering av denna produkt.

Symbolen på produkten anger att denna produkt inte får behandlas som hushållsavfall. Den ska i stället inlämnas på en insamlingsplats för återvinning av elektrisk och elektronisk utrustning.

Bortskaffning ska ske i enlighet med lokala miljöbestämmelser för bortskaffning av avfall.

Var god kontakta den lokala myndigheten, sophämtningsföretaget eller den butik där du köpte produkten angående detaljerad information om hantering och återvinning av denna produkt.
