BRUKSANVISNING HKLK53C Helkama

SV Fristående spis/bruksanvisning

Tack för att du valt denna produkt.

Denna bruksanvisning innehåller viktig säkerhetsinformation och instruktioner avseende drift och underhåll av din apparat.

Var god och läs den här bruksanvisningen innan du använder din apparat och behåll den här boken för framtida referens.

Ikon Typ Betydelse
	WARNING Risk för allvarlig skada eller dödsfall
	RISK FÖR ELEKTRISK STÖT Risk för farlig spänning
	BRAND Varning; brandrisk/brandfarligt material
	FÖRSIKTIGHET Fara för person- eller egendomsskada
	VIKTIGT/OBSERVERA Korrekt drift av systemet

INNEHÅLL

1.SÄKERHETSINSTRUKTIONER 3
1.1 Allmänna säkerhetsvarningar 3
1.2 Installationsvarningar....6
1.3 Under användning 6
1.4 Vid rengöring och underhåll....8
2.INSTALLATION OCH FÖRBEREDELSE FÖR ANVÄNDNING....10
2.1 Instruktioner till installatören 10
2.2 Elektrisk anslutning och säkerhet 11
2.3 Vippskyddskit....12
2.4 Justering av fötterna 12
3.PRODUKTFUNKTIONER....13
4.ANVÄNDNING AV PRODUKTEN....14
4.1 Hällkontroller....14
4.2 Ugnskontroller 15
4.3 Tillbehör 15
5.RENGÖRING OCH UNDERHÅLL....16
5.1 Rengöring 16
5.2 Underhåll 19
6.FELSÖKNING OCH TRANSPORT 20
6.1 Felsökning 20
6.2 Transport 20

1. SÄKERHETSINSTRUKTIONER

• Läs dessa anvisningar noggrant innan du använder apparaten och behåll dem på ett lämpligt ställe som referens vid behov.
• Denna manual har utarbetats för mer än en modell, därför kanske din apparat inte har alla de funktioner som beskrivs i den. Av detta skäl är det viktigt att vara särskilt uppmärksam på eventuella figurer medan du läser bruksanvisningen.

1.1 Allmänna säkerhetsvarningar

- Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de har fått tillsyn eller instruktioner om användningen av apparaten på ett säkert sätt och förstår farorna som är inblandade. Barn ska inte leka med apparaten. Rengöring och användarunderhåll ska inte göras av barn utan tillsyn.

⚠️ WARNING: Apparaten och dess tillgängliga delar blir heta under användning. Försiktighet bör vidtas för att undvika att röra värmeelement. Håll barn under 8 år utom räckhåll om de inte övervakas kontinuerligt.

⚠️ ⚠️ WARNING: Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand. Försök ALDRIG att släcka en sådan brand med vatten, utan stäng av apparaten och täck sedan över lågan t. ex. med ett lock eller ett brandtäcke.

⚠️ FÖRSIKTIGHET: Tillagningsprocessen måste övervakas. En kortvarig matlagningsprocess måste övervakas kontinuerligt

⚠️! WARNING: Brandfara: Förvara inte föremål på matlagningsytorna.
⚠️ ⚠️ WARNING: Om ytan är sprucken, stäng av apparaten för att undvika risk för elektrisk stöt.

• För modeller som innehåller ett hällock, rengör eventuella spill på locket före användning och låt ugnen svalna innan locket stängs.
• Använd inte apparaten med hjälp av en extern timer eller separat fjärrkontroll.

⚠️ WARNING: För att förhindra att apparaten välter måste stabiliseringsfästena installeras. (För detaljerad information, se

inställningsguiden för vippskyddsskiktet.)

• Under användning blir apparaten het. Försiktighet bör vidtas för att undvika att röra värmeelement inne i ugnen.
• Handtag kan bli heta efter en kort stunds användning.
• Använd inte hårda slipmedel eller skurborstar för att rengöra ugnsytor. De kan skrapa ytan vilket kan leda till att luckans glas splittras eller till skador på ytan.
• Använd inte ångrengörare för rengöring av apparaten.

⚠️ WARNING: För att undvika risk för elektriska stötar, se till att apparaten är avstängd innan lampan byts ut.

⚠️ FÖRSIKTIGHET: Tillgängliga delar kan vara heta vid tillagning eller grillning. Håll små barn borta från apparaten när den används.

• Din apparat är tillverkad i enlighet med alla gällande lokala och internationella standarder och föreskrifter.
• Underhålls- och reparationsarbete får endast utföras av auktoriserade servicetekniker. Installations- och reparationsarbete som utförs av obehöriga tekniker kan vara farligt. Ändra eller modifiera inte apparatens specifikationer på något sätt. Olämpliga hällskydd kan orsaka olyckor.
• Innan du ansluter din apparat, se till att de lokala distributionsförhållandena (typ av gas- och gastryck eller elspänning och frekvens) och specifikationerna på apparaten är kompatibla. Specifikationerna för denna apparat finns angivna på etiketten.

⚠️ FÖRSIKTIGHET: Denna apparat är endast avsedd för matlagning och är endast avsedd för inomhus hushållsbruk. Den ska inte användas för något annat ändamål eller i någon annan applikation, t.ex. för användning utomlands eller i kommersiell miljö eller rumsuppvärmning.

• Använd inte ugnsluckhandtagen för att lyfta eller flytta apparaten.
• Alla möjliga åtgärder har vidtagits för att säkerställa din säkerhet. Eftersom glaset kan gå sönder, bör du vara försiktig vid rengöring för att undvika repor. Undvik att slå eller knacka på glaset med tillbehör.
• Se till att nätkabeln inte sitter fast eller skadas under installationen. Om nätkabeln är skadad måste den bytas ut av tillverkaren, dess servicetekniker eller liknande kvalificerade personer för att förhindra fara.
• Låt inte barn klättra på ugnsluckan eller sitta på den medan den är öppen.
• Vänligen håll barn och djur borta från denna apparat.

1.2 Installationsvarningar

• Använd inte apparaten innan den är helt installerad.
• Apparaten måste installeras av en behörig tekniker. Tillverkaren är inte ansvarig för eventuella skador som kan orsakas av felaktig placering och installation av obehöriga personer.
• När apparaten är uppackad, kontrollera att den inte har skadats under transporten. Vid eventuell defekt, använd inte apparaten och kontakta omedelbart en kvalificerad serviceagent. Material som används för förpackning (nylon, häftklamrar, skumplast, etc.) kan vara skadliga för barn och de bör samlas in och avlägsnas omedelbart.
• Skydda dina apparat från atmosfären. Utsätt den inte sol, regn, snö, damm och överfuktighet.
• Materialet runt apparaten (t. ex. skåp) måste klara en minimitemperatur på 100° C.
• Apparaten får inte installeras bakom en dekorationsdörr för att undvika överhettning.

1.3 Under användning

• När du först använder ugnen kan du märka en viss lukt. Detta är helt normalt och orsakas av isoleringsmaterialen på värmeelementen. Vi föreslår att innan du använder ugnen för första gången lämnar du den tom och ställer in maximal temperatur i 45 minuter. Se till att miljön där produkten är installerad är väl ventilerad.
• Var försiktig när du öppnar ugnsluckan under och efter tillagningen. Den heta ångan från ugnen kan orsaka brännskador.

• Placera inte brandfarliga eller brännbara material i eller nära apparaten när den används.

• Använd alltid ugnsvantar för att ta ur och byta mat i ugnen.

• Under inga omständigheter får ugnen fodras med aluminiumfolie eftersom överhettning kan uppstå.
• Placera inte tillagningskärl eller bakplåtar direkt på botten av ugnen medan du lagar mat. Basen blir mycket varm och skador kan uppstå på produkten.

Lämna inte ugnen obevakad vid tillagning med fasta eller flytande oljor. De kan fatta eld under extrema uppvärmningssituationer. Häll aldrig vatten på lågor som orsakas av olja, stäng istället av spisen och täcka över kärlet med locket eller en brandfilt.

• Placera alltid kokkärl över tillagningszonens mitt och vrid handtagen till ett säkert läge så att de inte kan slås till.
• Om produkten inte ska användas under en längre tid, stäng av huvudströmbrytaren. Stäng av gasventilen när gasapparater inte används.
• Se till att apparatens kontrollreglage alltid är i position "0" (stopp) när apparaten inte används.
• Plåtarna lutar när de dras ut. Var försiktig så att du inte spiller eller tappar het mat när du tar ut den ur ugnen.
• Lämna inget på ugnsluckan medan den är öppen. Detta kan ge obalanser hos ugnen eller skada luckan.
• Placera inte tunga eller brandfarliga föremål (exempelvis nylon, plastpåse, papper, trasa etc) i lådan. Detta inkluderar kokkärl med plasttillbehör (t. ex. handtag).

⚠️ FÖRSIKTIGHET: Förvaringsfackets insida kan bli varmt när apparaten är i bruk. Undvik att vidröra insidans yta.

- Häng inte handdukar, trasor eller kläder från apparaten eller handtagen.

1.4 Vid rengöring och underhåll

• Se till att din apparats nätanslutning är avstängd innan rengöring eller underhåll.
  • Ta inte bort kontrollreglagen för att rengöra kontrollpanelen.
• För att bibehålla effektiviteten och säkerheten hos din apparat rekommenderar vi att du alltid använder originalreservdelar och kontaktar vår auktoriserade serviceagent vid behov.

EU-försäkran om överensstämmelse

CE Vi försäkrar att våra produkter uppfyller gällande EU-direktiv, beslut och förordningar och de krav som anges i de standarder som refereras.

Denna apparat har utformats för att användas endast för matlagning i hemmet. All annan användning (t.ex. uppvärmning av ett rum) är felaktigt och farligt.

Bruksanvisningen gäller för flera modeller. Du kan märka skillnader mellan dessa instruktioner och din modell.

Symbolen på produkten eller på förpackningen indikerar att denna produkt inte får behandlas som hushållsavfall. Istället ska den överlämnas till ett tillämpligt insamlingsställe för återvinning av elektrisk och elektronisk utrustning. Genom att säkerställa att denna produkt bortskaffas på rätt sätt kommer du att bidra till att förhindra potentiella negativa konsekvenser för miljön och människors hälsa, vilket annars skulle kunna orsakas av olämplig

avfallshantering av denna produkt. För mer detaljerad information om återvinning av denna produkt, vänligen kontakta ditt lokala stadskontor, din hushållsavfallstjänst eller återförsäljaren där du köpte produkten.

2. INSTALLATION OCH FÖRBEREDELSE FÖR ANVÄNDNING

WARNING: Elektrisk anslutning av denna apparat ska utföras av en

auktoriserad serviceperson eller en

kvalificerad elektriker, enligt instruktionerna i denna handbok och i enlighet med gällande lokala föreskrifter.

• Felaktig installation kan orsaka problem och skador, för vilka tillverkaren inte tar något ansvar och garantin kommer inte vara giltig.
• Innan anslutning, se till att de lokala distributionsförhållandena (elspänning och frekvens och / eller typ av gas och gastryck) och justeringarna på apparaten är kompatibla. Justeringsvillkoren för denna apparat finns angivna på etiketten.
• De lagar, förordningar, direktiv och normer som gäller i användarlandet ska följas (säkerhetsbestämmelser, korrekt återvinning i enlighet med bestämmelserna etc.).

2.1 Instruktioner till installatören

Allmänna instruktioner

• Efter att du har tagit bort förpackningsmaterialet från apparaten och dess tillbehör, se till att apparaten inte är skadad. Om du misstänker någon skada, använd den inte och kontakta omedelbart auktoriserad service eller kvalificerad tekniker.
• Se till att det inte finns några brandfarliga eller brännbara material i närheten, t.ex. gardiner, olja, trasor etc. som kan ta eld.
• Bänkskivan och möblerna som omger apparaten ska vara gjorda av material som är resistenta mot temperaturer över 100° C.
• Apparaten får inte installeras direkt ovanför diskmaskin, kylskåp, frys, tvättmaskin eller torktumlare.
• Apparaten kan placeras nära andra möbler under förutsättning att i området där apparaten placeras kommer inte möblernas höjd överskrida hållens.

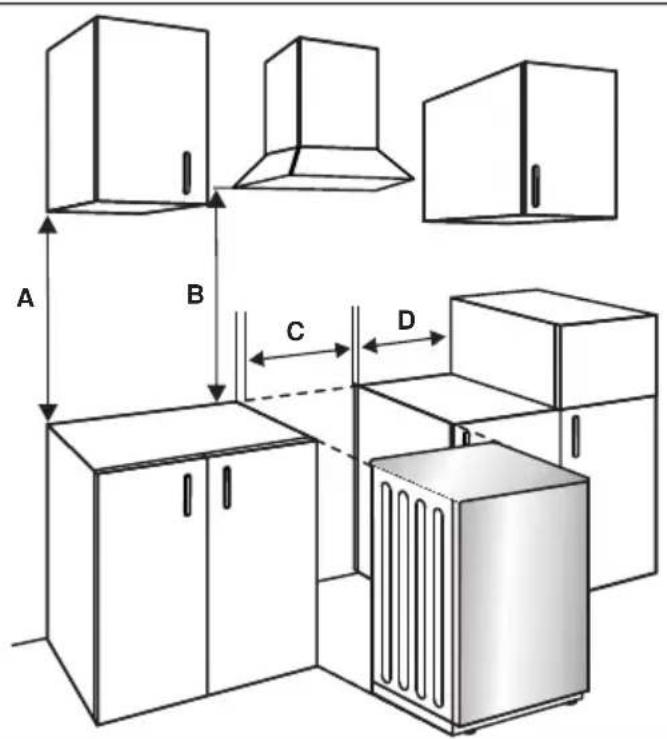

• Om köksmöblerna är högre än spishällen måste köksmöblerna vara minst 10 cm från apparatens sidor för luftcirkulation.
• Om en spiskåpa eller ett skåp ska installeras ovanför apparaten ska säkerhetsavståndet mellan kokkärl och eventuellt skåp/spiskåpa vara enligt nedan.

A (mm) 420
B (mm) Spiskåpa/skåp 650/700
C (mm)	Produktens bredd
D (mm) 50

A B C D

2.2 Elektrisk anslutning och säkerhet

WARNING: Elektrisk anslutning av denna apparat ska utföras av en auktoriserad serviceperson eller en elektriker, enligt instruktionerna i denna handbok och i enlighet med gällande lokala föreskrifter.

WARNING: APPARATEN MÅSTE JORDAS.

• Innan apparaten ansluts till strömförsörjningen måste spänningsvärdet för apparaten (stämplat på apparatens märkskylt) kontrolleras så att det stämmer överens med den tillgängliga nätspänningen, och elkablarna måste kunna hantera apparatens strömförbrukning (anges också på märkskylten).

- Se till att isolerade kablar används under installationen. En felaktig anslutning kan skada apparaten. Om nätsladden är skadad och måste bytas ut ska detta utföras av behörig personal.

- Använd inte adaptrar, grenuttag och/eller förlängningssladdar.

- Nätkabeln ska hållas borta från heta delar av apparaten och får inte böjas eller tryckas ihop. Annars kan ledningen skadas, vilket medför kortslutning.

- Om apparaten inte är ansluten till elnätet med en kontakt måste en flerpolig frånskiljare (med minst 3 mm

kontaktavständ) användas för att uppfylla säkerhetsföreskrifterna.

- Apparaten är konstruerad för en strömförsörjning på 220-240 V \~. Om din strömförsörjning är annorlunda ska du kontakta behörig servicepersonal eller elektriker.

- Nätsladden (H05VV-F) måste vara tillräckligt lång för att kunna anslutas till apparaten.

- Den uppsäkrade omkopplaren måste vara lätt tillgänglig när apparaten har installerats.

- Se till att alla anslutningar är tillräckligt åtdragna.

- Montera matningskabeln i kabelklämman och stäng sedan locket.

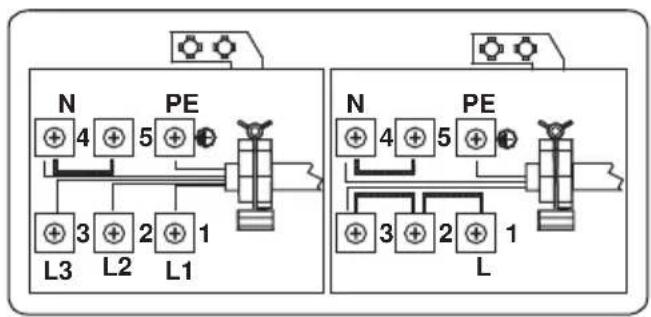

- Terminalboxanslutningen är placerad på terminalboxen.

2.3 Vippskyddskit

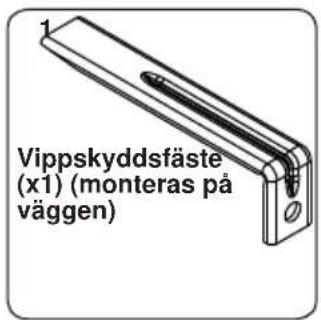

Vippskyddsfäste (x1) (monteras på väggen)

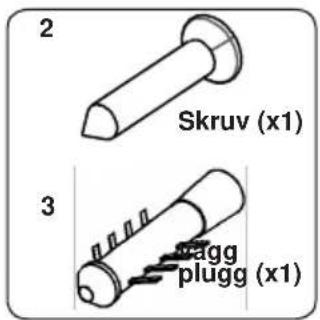

Dokumentväskan innehåller ett vippskyddskit. Fäst lätt vippskyddsfästet (1) på väggen med skruven (2) och väggpluggen (3), följ de mått som visas i figuren och tabellen nedan. Justera höjden på vippskyddsfästet så att det anpassas till spåret på spisen och dra åt skruven. Skjut in apparaten mot väggen och se till att vippskyddsfästet sitter i spåret baktill på apparaten.

fötterna moturs. För att minska höjden på apparaten, vrid fötterna medurs.

Det är möjligt att höja höjden på apparaten upp till 30 mm genom att justera fötterna. Apparaten är tung och vi rekommenderar att minst 2 personer lyfter upp den. Dra aldrig apparaten.

A Vägg Vippskyddsfäste B

Produktmätt (Bredd X Djup X Höjd) (cm)	A (mm) B (mm)
60 x 60 x 90 (dubbelugn) 297,5 52
50 x 60 x 90 (dubbelugn) 247,5 52
90 x 60 x 85 430 107
60 x 60 x 90 309,5 112
60 x 60 x 85 309,5 64
50 x 60 x 90 247,5 112
50 x 60 x 85 247,5 64
50 x 50 x 90 247,5 112
50 x 50 x 85 247,5 64

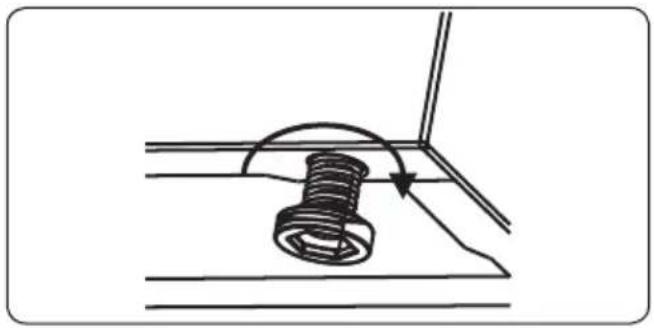

2.4 Justering av fötterna

Din produkt står på fyra justerbara fötter. För säker drift är det viktigt att din apparat är korrekt balanserad. Säkerställ att apparaten är i nivå innan den används. För att öka höjden på apparaten, vrid

Viktigt: Specifikationerna för produkten varierar och utseendet på din apparat kan skilja sig från det som visas i figurerna nedan.

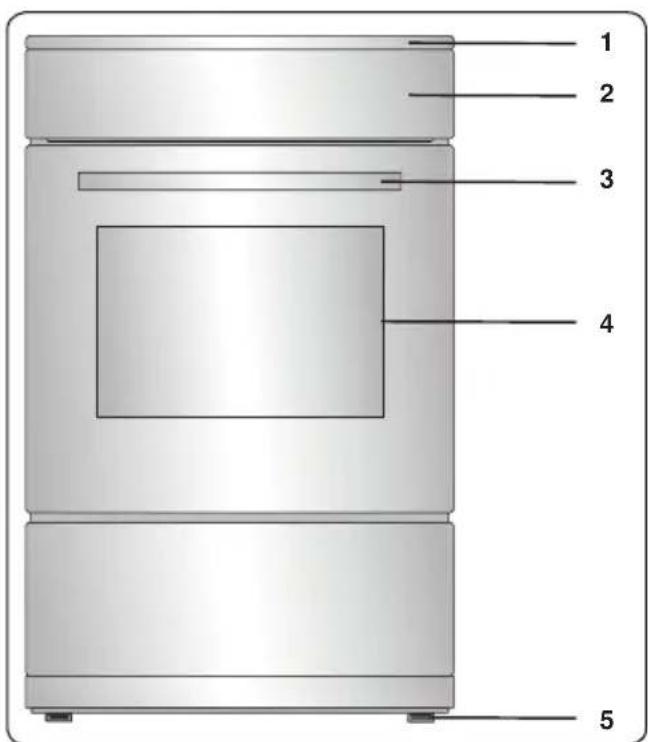

Komponentlista

1 2 3 4 5

1. Spishäll
2. Kontrollpanel
3. Ugnsluckshandtag
4. Ugnslucka
5. Justerbara fötter

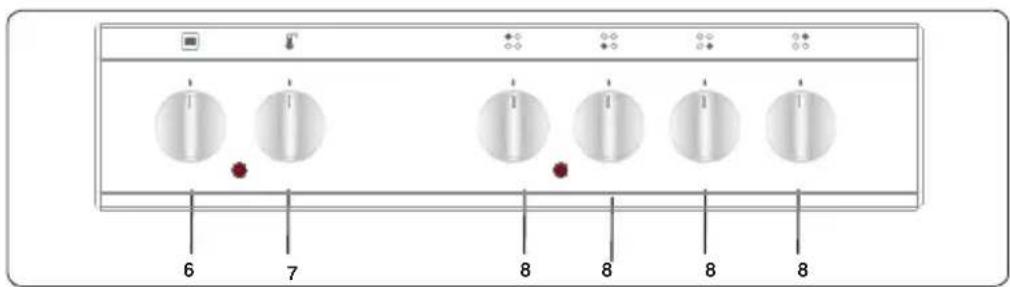

Kontrollpanel

6 7 8 8 8 8

1. Timer
2. Kontrollreglage för ugnsfunktion
3. Reglage för ugnstermostat
4. Kontrollreglage för häll

Keramikplattan styrs av ett vred med 6 positioner.

Keramikplattan hanteras genom att vrida kontrollreglaget till önskad inställning. Nära varje kontrollreglage finns en symbol som indikerar plattan som styrs av reglaget. På / av-lampan på kontrollpanelen visar om någon av de keramiska plattorna är i bruk.

0 6. 1 5* 2 4 3

Vredets position Funktion
0 Av-position
1 Håll varmt-position
2-3 Värmeposition för låg värme
4-5-6 Position	för stekning, rostning och kokning

Viktigt: Rotationsriktningen för vredet kan variera beroende på produktspecifikationen.

Dubbla och ovala plattor (i förekommande fall)

Dubbla och ovala plattor har två värmezoner. För att aktivera den yttre zonen på en dubbel / oval platta, vrid vredet till Ⓞ-positionen. Både de yttre zonerna kommer slås på.

För att inaktivera den yttre zonen på en dubbel / oval platta, vrid vredet till "av"-positionen. Både de yttre zonerna kommer slås av.

Restvärmesindikator (i förekommande fall)

Efter användning av kokplattan kommer värme (som kallas restvärme) att lagras i det glaskeramiska glaset. Om restvärmesnivån är högre än + 60° C kommer restvärmeindikatorn att vara aktiv för tillagningszonen som ligger över denna temperatur.

Om strömförsörjningen till hällen är urkopplad när restvärmeindikatorn är på, blinkar varningslampan när strömmen återansluts. Displayen blinkar tills restvärmen har minskat eller tills en av tillagningszonerna har aktiverats.

Råd och tips

Viktigt: När keramikplattor används vid höga värmeinställningar kan de uppvärmda områdena slås av och på. Detta beror på en säkerhetsenhet som förhindrar glaset att överhettas. Detta är normalt vid höga temperaturer, och orsakar inte skador på hällen men lite fördröjningar i tillagningstiderna.

WARNING:

- Använd aldrig hällen utan kokkärl på tillagningszonen.

• Använd endast plattbottnade kastruller med tillräckligt tjock bas.
• Se till att pannans undersida är torr innan du placerar den på hällen.
• När tillagningszonen används är det viktigt att säkerställa att tillagningskärlet är centrerad mitt över zonen.
• För att spara energi, använd aldrig en panna med en annan diameter än den kokplatta som används.

Kastrullbotten som inte är jämn

• Använd inte pannor med grov botten eftersom dessa kan repa glaskeramikytan.

• Placera alltid lock på tillagningskärlen, om möjligt.

• Temperaturen på tillgängliga delar kan vara hög när apparaten är i drift. Håll barn och djur väl borta från hällen under användning och tills den har kylts ner helt efter användning.

• Om du upptäcker en spricka på spishällen måste den stängas av omedelbart och ersättas av behörig servicepersonal.

4.2 Ugnskontroller

Kontrollreglage för ugnsfunktion

Vrid reglaget till motsvarande symbol för önskad tillagningsfunktion. För detaljer avseende olika funktioner, se "Ugnsfunktioner".

Reglage för ugnstermostat

När du har valt en tillagningsfunktion, vrid den här reglaget för att ställa in önskad temperatur. Ugnstermostatlampan tänds när termostaten är i drift för att värma ugnen eller bibehålla temperaturen.

Ugnsfunktioner

* Ugnsfunktionerna kan variera beroende på din produktmodell

Ugnens termostat och varningslampor tänds och de övre och nedre värmeelementen går igång. Den statiska matlagningsfunktionen

avger värme, vilket garanterar jämn matlagning. Detta är perfekt för att göra bakverk, kakor, bakad pasta, lasagne och pizza. Förvärmning av ugnen i 10 minuter rekommenderas och det är bäst att använda en hylla i taget med den här funktionen.

uppvärmningsfunktion: Ugnens termostat slås på och varningslampor tänds och de lägre värmeelementen går igång. Den nedre uppvärmningsfunktionen är idealisk för uppvärmning av pizza när värmen stiger från botten av ugnen och värmer upp maten. Denna funktion är lämplig för uppvärmning av mat, inte tillagning.

Övre

uppvärmningsfunktion: Ugnens termostat slås på och varningslampor tänds och de övre värmeelementen går igång. Värmen som kommer från det övre tillagningselementet tillagar matens översida i ugnen. Den funktionen är perfekt för stekning av översidans på tillagad mat och för uppvärmning av mat.

Grillfunktion: Ugnens termostat slås på och varningslampor tänds och de övre och nedre värmeelementen går igång. Denna funktion används för att grilla

och rosta mat på ugnens övre hyllor. Borsta trådnätet lätt med olja för att undvika att mat fastnar och placera maten på mitten av gallret. Placera alltid en plåt under maten för att fånga upp droppar av olja eller fett. Vi rekommenderar att du förvärmer ugnen i ca 10 minuter.

Varning: Vid grillning måste ugnsluckan vara stängd och

ugnstemperaturen bör justeras till 190°

4.3 Tillbehör

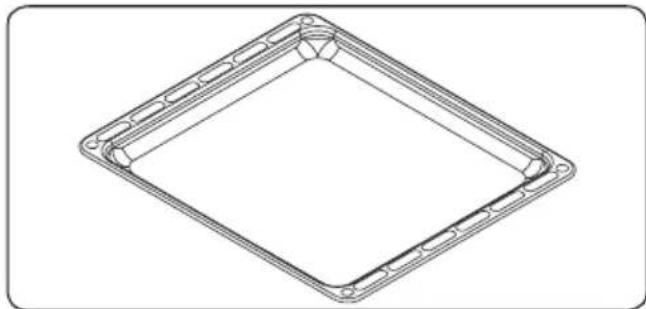

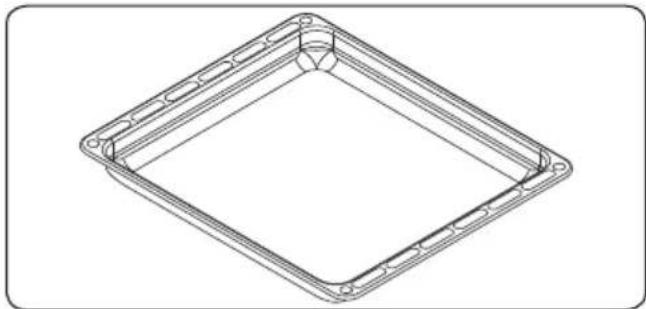

Den djupa formen

Den djupa formen används lämpligen vid tillagning av grytor.

Placera plåten i ett valfritt rack och skjut in den längst in för att se till att det sitter ordentligt.

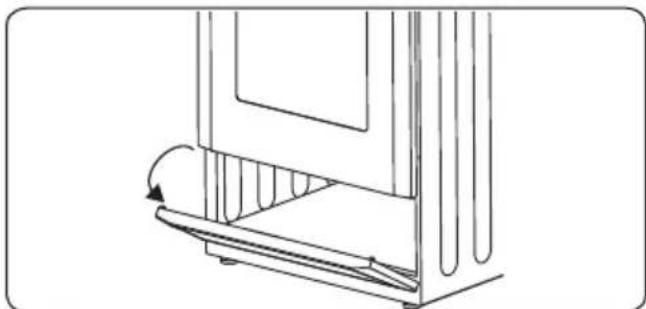

Din apparat innehåller en låda för att lagra tillbehör som brickor, hyllor, galler eller små kokkärl och stekpannor.

WARNING: Lådans inneryta kan bli het under användning. Förvara inte mat, plast eller brandfarligt material i lådan.

Den grunda formen används lämpligen vid

Placera plåten i ett valfritt rack och skjut in den längst in för att se till att den sitter ordentligt.

Ugnsgallret används bäst för grillning eller för bearbetning av mat i ugnsfasta behållare.

Placera gallret på motsvarande hylla i ugsutrymmet på rätt sätt och tryck in det ända in.

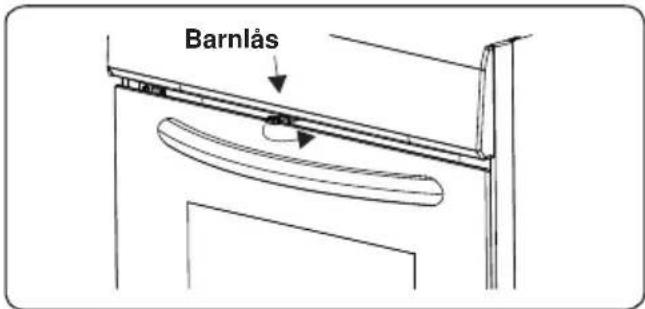

För att öppna ugnsluckan, lyft först barnlåset och skjut det åt höger, dra sedan ugnsluckan mot dig själv med hjälp av handtaget med din fria hand och släpp sedan barnlåset. När luckan stängs lyfter du barnlåset och skjut det åt höger, när luckan är stängd, släpp barnlåset.

Barnlås

5. RENGÖRING OCH UNDERHÅLL

5.1 Rengöring

WARNING: Stäng av apparaten och låt den svalna innan du rengör.

Allmänna instruktioner

• Kontrollera om rengöringsmaterialet är lämpligt och rekommenderat av tillverkaren innan du använder det på din apparat.
• Använd rengöringskrämer eller flytande rengöringsmedel som inte innehåller partiklar. Använd inte kaustiska (frätande) krämer, slipmedel, grov stålull eller hårda verktyg eftersom de kan skada ugnsytorna.

Använd inte rengöringsmedel som innehåller partiklar, eftersom de kan skrapa glaset, emaljerade och/eller hade delar av din apparat.

- Om några vätskor flödar över, rengör omedelbart för att undvika att delar skadas.

Använd inte ångrengörare för rengöring av någon del av hållen.

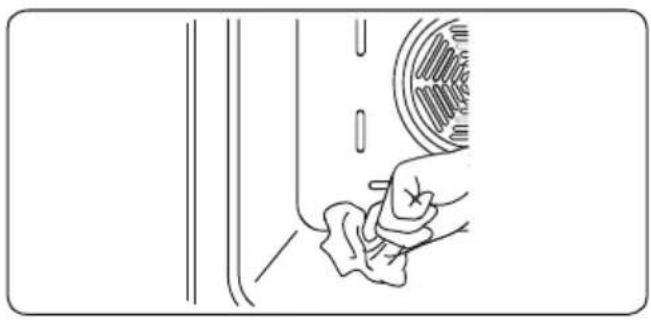

• Insidan av emaljerade ugnar rengörs bäst när ugnen är varm.
• Torka ugnen med en mjuk trasa som blöts i tvålvatten efter varje användning. Torka sedan ugnen igen med en våt trasa och torka sedan.
• Du kan behöva använda ett flytande rengöringsmedel ibland för att helt rengöra ugnen.

Keramiskt glas kan stå emot tunga redskap, men kan gå sönder om det träffas av ett vasst föremål.

WARNING: Keramikhällar - om ytan är sprucken, stäng av apparaten för att undvika risk för elektrisk stöt och ring service.

- Använd en kräm eller flytande rengöringsmedel för att rengöra det glaskeramiska glaset. Skölj sedan och torka glaset noggrant med en torr trasa.

Använd inte rengöringsmedel avsedda för stål eftersom de kan skada glaset.

- Om ämnen med låg smältpunkt används i köksredskapets bas eller beläggningar kan de skada glaskeramiska hållar. Om plast, aluminiumfolie, socker eller sockerhaltig mat har fallit ner på den heta glaskeramiska hållen, skrapa bort detta från den varma ytan så snabbt och så säkert som möjligt. Om dessa ämnen smälter kan de skada den glaskeramiska hållen. Vid tillagning av mycket söta saker som sylt, applicera ett lager av ett lämpligt skyddsmedel i förväg, om detta är möjligt.

- Damm på ytan måste torkas bort med en våt trasa.

- Eventuella färgförändringar på keramikglaset påverkar inte keramikens struktur eller hållbarhet och beror inte på någon förändring av materialet.

Färgförändringar i keramikglaset kan förekomma av flera anledningar:

1. Spilld mat har inte torkats av ytan.
2. Användning av felaktiga utensilier på hällen eroderar ytan.
3. Använda felaktiga rengöringsmaterial.

Rengöring av glasdelarna

• Rengör regelbundet glasdelarna på din

apparat.

- Använd glasrengöring för att göra rent insidan och utsidan av glasdelarna. Skölj sedan och torka dem noggrant med en torr trasa.

Rengöring av de emaljerade delarna

• Rengör regelbundet de emaljerade delarna på din apparat.
• Torka de emaljerade delarna med en mjuk trasa som blöts i tvålvatten. Torka dem sedan igen med en våt trasa och torka sedan.

Rengör inte de emaljerade delarna medan de fortfarande är heta efter tillagning.

Lämna inte ättika, kaffe, mjölk, salt, vatten, citron eller tomatjuice på emaljen under lång tid.

• Rengör regelbundet delarna av rostfritt stål på din apparat.
• Torka delarna av rostfritt stål med en mjuk trasa som blöts vatten. Torka dem noggrant med en torr trasa.

Rengör inte delarna av rostfritt stål när de fortfarande är heta efter tillagning.

Lämna inte ättika, kaffe, mjölk, salt, vatten, citron eller tomatjuice på rostfritt stål under lång tid.

Rengöring av målade ytor (i förekommande fall)

- Fläckar av tomat, tomatpuré, ketchup, citron, oljederivat, mjölk, sockerhaltiga livsmedel, sockerhaltiga drycker och kaffe ska rengöras med en trasa doppad i varmt vatten omedelbart. Om dessa fläckar inte rengörs och får torka på ytorna de är på, ska de INTE gnuggas med hårda föremål (spetsiga föremål, stål- och plastskurtrådar, ytskadande disksvamp) eller rengöringsmedel som innehåller höga halter alkohol, fläckborttagningsmedel, avfettningsmedel, kemikalier med slipande ytor. Annars kan korrosion uppstå på de pulvermålade ytorna och fläckar kan uppstå. Tillverkaren kommer inte att hållas ansvarig för skador orsakade av användning av olämpliga rengöringsprodukter eller metoder.

Borttagande av innerglas

Innan du rengör ugnsluckans glas måste du

ta bort ugnsluckan enligt nedan.

1. Skjut glaset mot riktning B och lossa från platsbeslaget (x). Dra ut glaset i riktning mot A.

x A B

För att byta ut innerglas:

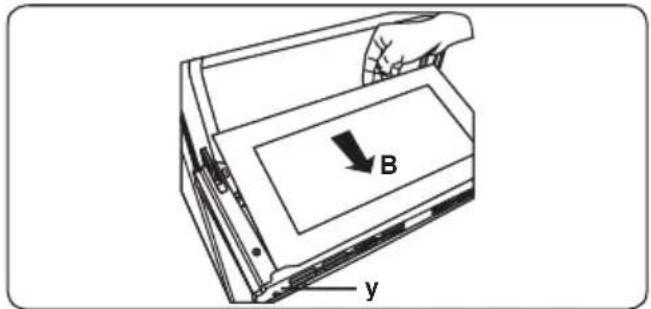

1. Skjut glaset mot och under platsbeslaget (y) i riktning mot B.

B y

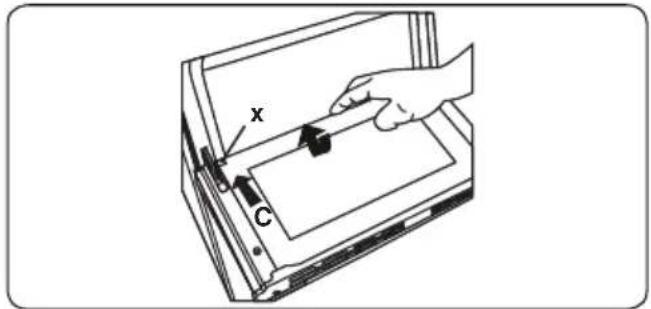

1. Placera glaset under platshållaren (x) i riktning mot C.

x C

Om ugnsluckan är en trippel glaslucka, kan det tredje glasskiktet tas bort på samma sätt som det andra glasskiktet.

Borttagande av ugnsluckan

Innan du rengör glaset på ugnsluckan måste du ta bort ugnsluckan enligt nedan:

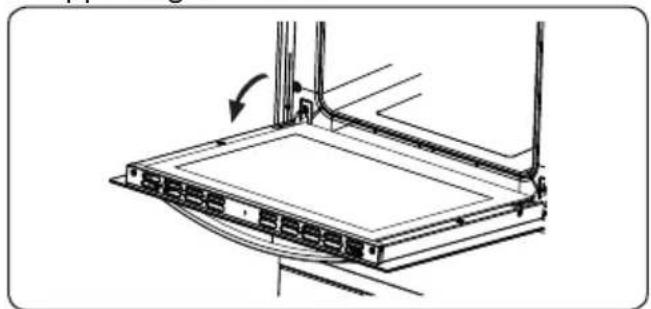

1. Öppna ugnsluckan.

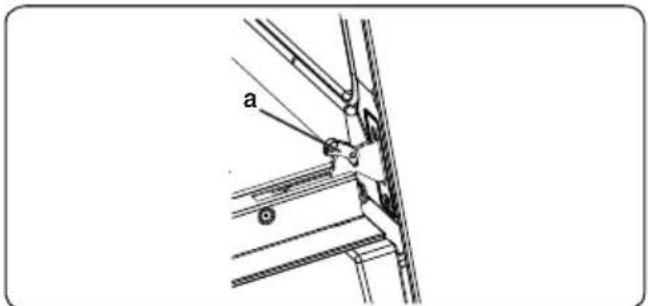

1. Öppna läsregeln (a)(med hjälp av en skruvmejsel) till slutpositionen.

a b

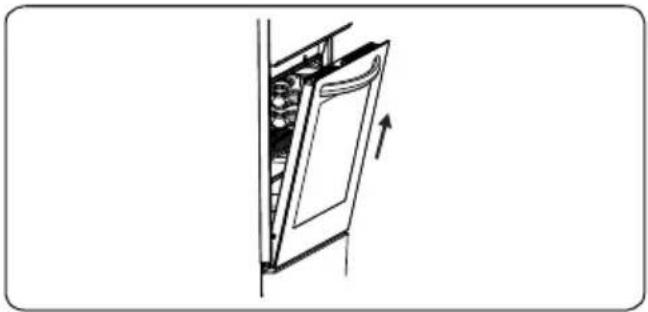

1. Stäng luckan tills den nästan när helt stängt läge och ta bort luckan genom att dra den mot dig.

Borttagande av ugnsgallret

För att ta bort ugnsgallret, dra i ugnsgallret enligt bilden. Efter att ha lossat det från klämmorna (a), lyft upp det.

a

5.2 Underhåll

WARNING: Underhållet av denna apparat bör endast utföras av auktoriserad servicepersonal eller en

kvalificerad tekniker.

Byte av ugnslampa

WARNING: Stäng av apparaten och låt den svalna innan du rengör apparaten.

• Ta bort glaslinsen och ta sedan bort glödlampan.

- Sätt in den nya glödlampan (motständskraftig mot 300° C) för att ersätta den glödlampa som du tagit bort (230 V, 15-25 Watt, Typ E14).

- Sätt tillbaka glaslinsen och sedan är ugnen klar för användning.

Lampan är konstruerad speciellt för användning i hushållsapparater för matlagning. Den är inte lämplig för

hushållsrumsbelysning.

6. FELSÖKNING OCH TRANSPORT

6.1 Felsökning

Om du fortfarande har problem med din apparat efter att du har kontrollerat dessa grundläggande felsökningssteg, kontakta auktoriserad service eller kvalificerad tekniker.

Problem Möjlig orsak	Lösning
Hällen eller tillagningszonerna kan inte slås på.	Det finns ingen strömförsörjning.	Kontrollera hushållssäkringar för apparaten.Kontrollera om det är strömavbrott genom att prova andra elektroniska apparater.
Ugnen slår inte på. Strömmen är avstängd.		Kontrollera om det finns strömtillförsel.Kontrollera också om andra köksapparater fungerar.
Ingen värme eller ugnen värms inte upp.	Ugnstemperaturkontrollen felaktigt inställd.Ugnsluckan är öppen.	Kontrollera att ugnens temperaturkontrollreglage är korrekt inställt.
Tillagning är ojämn inom ugnen.	Ugnshyllor är inkorrekt positionerade.	Kontrollera att rekommenderade temperaturer och hyllpositioner används.Öppna inte luckan ofta om du inte lagar saker som behöver vändas. Om du ofta öppnar dörren, blir den inre temperaturen lägre och det kan påverka resultatet av din matlagning.
Ugnslampa (om tillgänglig) fungerar inte.	Lampan har fallerat.Elförsörjningen är fränkopplad eller avstängd.	Byt ut lampan i enlighet med instruktionerna.Se till att strömförsörjningen är påslagen vid vägguttaget.
Ugnsfläkten (om den finns) är bullrig.	Ugnshyllor vibrerar.	Kontrollera att ugnen är i nivå.Kontrollera att hyllor och eventuella bakredskap inte vibrerar eller är i kontakt med ugnens bakpanel.

6.2 Transport

Om du behöver transportera produkten ska du använda originalförpackningen och bära den med originalfodralet. Följ transportsymbolerna på förpackningen. Tejpa alla lösa delar på produkten för att förhindra att produkten skadas under transporten.

Om du inte har originalemballagen, förbered en transportlåda så att apparaten, särskilt produktens yttre ytor, skyddas mot yttre hot.

52337208
