KÄYTTÖOHJE HLT60 Helkama

Kiitos valitessanne HELKAMA - liesituulettimen.

Lue nämä käyttöohjeet huolellisesti läpi ja säilytä sitä tulevaa tarvetta varten.

Irrota kaikki pakkaus- ja suojakalvot (polyeteenikalvo) ennen laitteen ensimmäistä käyttökertaa. Huolehdi pakkausmateriaalien asianmukaisesta kierrätyksestä.

Turvallisuus

- Nämä ohjeet on laadittu sinun turvallisuuttasi ajatellen. Lue ne huolellisesti läpi ennen laitteen asennusta ja säilytä niitä tulevaa tarvetta varten.

◆ Kaikki laitteen asennustyöt on suoritettava pätevän henkilön tai tarvittaessa valtuutetun sähkö- asentajan toimesta. Laite on asennettava oikein ja tarkoituksenmukaisesti valmistajan ohjeita noudattamalla.

- Kosketettavissa olevat osat voivat kuumentua käytön aikana.

◆ Pienet lapset on pidettävä poissa laitteen läheisyydestä. Varovaisuutta on noudatettava laitteen kanssa koskettelun välttämiseksi.

- Valmistaja suosittelee, että tämä laite säilytetään pienten lasten ulottumattomissa.

- Tätä laitetta saavat käyttää vähintään 8-vuotiaat lapset sekä sellaiset henkilöt, joiden fyysinen, aistillinen tai henkinen toimintakyky ei ole rajoittunut tai joilla ei ole kokemusta tai tietoa laitteen käytöstä vasta sitten, kun heitä on neuvottu laitteen turvallisesta käytöstä ja he ymmärtävät käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Laitteen puhdistusta ja huoltoa ei saa suorittaa alle 8-vuotiaiden lasten toimesta ja ilman valvontaa.

- Pidä laite ja sen virtajohto alle 8-vuotiaiden lasten ulottumattomissa.

- Pistotulpallinen verkkojohto on asennettava kiinteään ja pysyvään johdotukseen kytkentä- ja johdotusmääräysten mukaisella tavalla.

- Tarkasta virtapistoke ja -johto säännöllisesti vaurioiden varalta. Jos virtajohto on vahingoittunut, se on vaihdettava valmistajan, huoltopalvelun tai muun vastaavan pätevän henkilön toimesta vaaratilanteiden välttämiseksi.

- Älä altista sähköjohtoja laitteen kuumille osille.

- Varmista, että virtajohto ei pääse juuttumaan laitteen alapuolelle tai itse laitteeseen sen vaurioitumisen välttämiseksi.

- Älä asenna laitetta ulos kosteisiin paikkoihin, tai vesivuodoille alttiiseen paikkaan, kuten esim. pesualtaiden alapuolelle tai niiden läheisyyteen. Anna laitteen kuivua luonnollisesti mikäli se altistuu vedelle tai vesivuodoille.

- Älä käytä herkästi syttyviä suihkeita laitteen läheisyydessä.

- Hävitä kaikki pakkausmateriaalit tarkoituksen- mukaisesti.

- Älä käytä herkästi syttyviä suihkeita laitteen läheisyydessä.

- Suosittelemme noudattamaan huolellisuutta laitteen käytön ja puhdistuksen aikana. Lue tämän laitteen puhdistus- ja huolto-ohjeet huolellisesti.

- Höyrypesuria ei saa käyttää laitteen puhdistamiseen.

- Laitetta ei ole suunniteltu käytettäväksi ulkoisen ajastimen tai erillisen kaukoohjausjärjestelmän kanssa.

- Tämä laite on tarkoitettu vain kotitalouskäyttöön.

Varoitus: Katso paikallisista määräyksistä lisätietoa savu- ja höyryhormeista. Älä liitä liesituuletinta savuhormistoon, ilmanvaihto- tai kuumailmakanaviin. Tarkasta paikallisilta viranomaisilta että huoneen ilmanvaihto on riittävä. Varmista, että ilmanpoiston maksimivirtausnopeus huoneessa oleville laitteille ei ylitä 4 Pa (0,04 mbar). Huoneessa täytyy olla riittävä ilmanvaihto, jos samanaikaisesti käytetään kaasulla tai muilla polttoaineilla toimivilla laitteilla. Ilmaa ei saa poistaa kanavaan, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistoon. Ilmanpoistoa koskevia määräyksiä on noudatettava.

Varoitus: Ennen liesituulettimen liitäntää: katkaise virransyöttö ja tarkasta, että jännite ja taajuus vastaavat laitteen arvokilvessä kuvattuja teknisiä tietoja.

Varoitus: Liesituuletin voi lopettaa toimintansa sähköstaattisen purkauksen aikana (esim. ukkosen aikana). Tähän ei liity vahingonvaaraa. Katkaise liesituulettimen virransyöttö ja kytke uudelleen päälle yhden minuutin kuluttua.

• Tulipalon (rasvapalo) välttämiseksi puhdista metalli- suodatin säännöllisesti, ja tarkkaile käytön aikana kuumaa öliyä sisältäviä kattiloita.
• Älä käytä liesituuletinta jos siinä on näkyviä vaurioita tai puutteita. Ota yhteys asiakaspalveluun.
• Tämän liesituulettimen alapuolella ei saa suorittaa ruokien liekitystä.
• Laitteen asennuksen aikana varmista, että seuraavat etäisyydet keittotason tai -lieden yläpinnan ja liesituulettimen alimman osan välillä saavutetaan:

Kaasuliedet: 750 mm

Sähköliedet: 650 mm

Varoitus: Sähköiskun ja tulipalon riski, jos puhdistustoimenpiteitä ei suoriteta ohjeiden mukaisella tavalla.

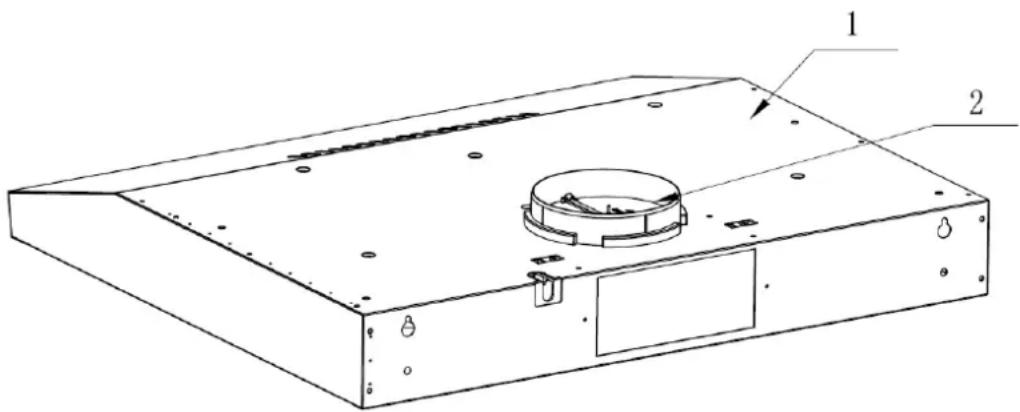

TUOTEKUVAUS

Laitekuvaus:

1. Liesituuletin
2. Poistoliitäntä (120mm.) johon asennetaan vedonestoventtiili

Sisältö	Kuvaus	Kuva	Määrä
PL-1 Liesituulettimen runko			1
PL-2 1-Vedonestoventtiili			1
PL-3 Peiteläppä			1
PL-4 Kipsilevy ankkuritulpat			6
PL-5 Ruuvi (ST4 x 30 mm)			6

ASENNUSVALMISTELUT:

Ennen asennusta huomioitavaa:

Liitä liesituuletin poistokanavaan, joka johdetaan suoraan ylös kattorakenteiden läpi. Huolehdi säännösten mukaisesta poistokanavan eristyksestä, ettei tuulettimen käytöstä mahdollisesti muodostuvaa kondenssivettä pääse muodostumaan kanavaan. Poistokanavan materiaalin tulee olla rakennusmääräysten mukaista rst. suoraa/jäykkää putkea. Ns. haitariputkea ei saa käyttää. Putken halkaisija 120mm.

Tarkista ettei laite ole kytketty verkkovirtaan. Irrota se virransyötöstä (virtapistoke pois pistorasiasta).

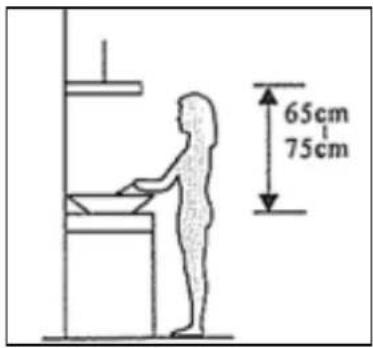

Liesituuletin on sijoitettava 65\~75 cm yläpuolelle keittotasosta.

1. Asennus (Poistokanava ulos):

Huomio! Noudata ohjeessa olevia varoituksia koskien laitteen käyttöä, kun ilma poistetaan huoneesta pois.

Putken asennus – ( Putki ei sisälly toimitukseen )

□ Määrittele liesituulettimen tarkka sijainti.
□ Suunnittele ilmakanavan reitys ulos. Noudata rakennus/palomääräyksiä.
□ Varmista, että putken reititys on niin lyhyt ja suora kuin vain mahdollista. Parhaan mahdollisen suorituskyvyn saavuttamiseksi ei kanava saa olla yli 2,5 m pitkä.
□ Putki täytyy eristää heti laitteelta lähdettäessä paikallisten rakennus/palomääräysten mukaisesti.
□ Muista asentaa vedonestoläppä aina laitteeseen. Tämä estää kylmän ilman virtauksen huonetilaan laitteen ollessa pois käytöstä. kts. kuvasarja alla
□ Älä käytä (käyriä, kiinnikkeitä ja sovittimia) ilmavirtauksen alentamiseksi.
□ Käytä vain jäykkää teräsputkea (120mm).

Asenna vedonestoventtiili tuulettimeen

Asenna 120 mm. poistoputki tiiviisti laitteeseen.

Asennus (aktiivihili):

HUOMAUTUS:

Mikäli poistokanavaa ulos ei ole kts. kohta Ilmanvaihtoasetus.

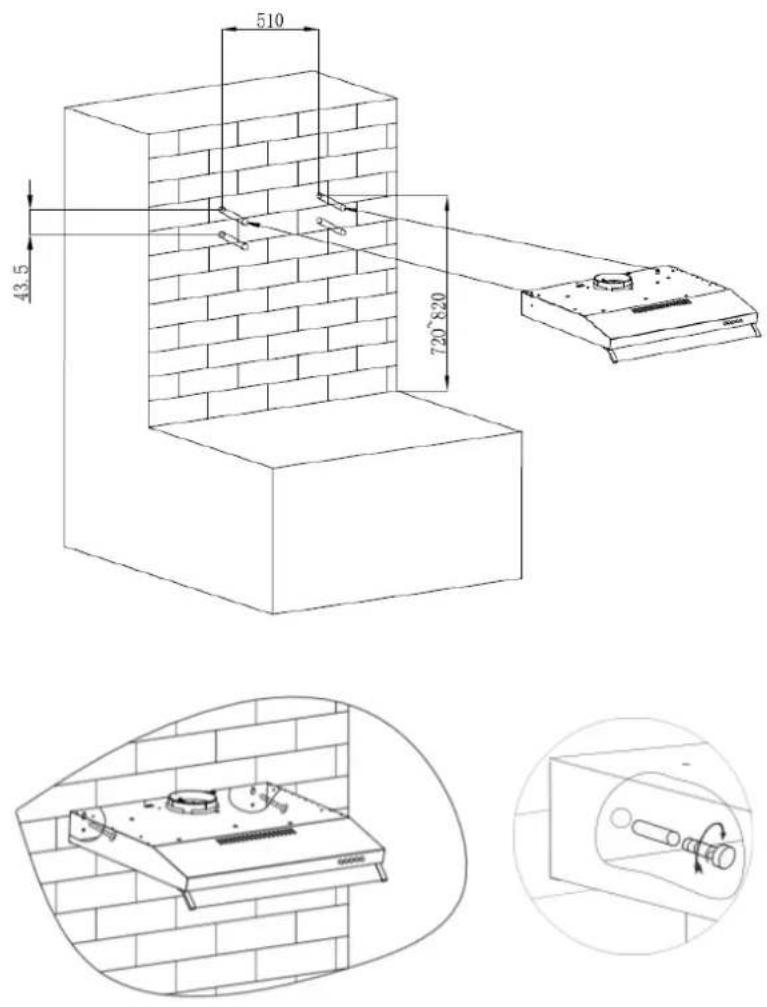

Seuraavissa kuvissa ilmoitetaan etäisyydet ja porattavien reikien porausjärjestys. Päälohkon kahden ruuvin kiinnitys on suoritettava enintään 820 mm etäisyydelle keittotason yläpinnasta. Huom! Tarkista porattavien reikien etäisyydet/mitat laitteessa olevista valmiista tehdas rei`ityksistä.

ASENNUS (Seinäkiinnitys/kiviseinä/kipsilevyseinä)

Asenna liesituuletin seinään käyttämällä vähintään kahta (2) ST4 x 30 mm ruuvia. Jos asennat tuulettimen kipsilevyseinään käytä ao. tarkoitukseen valmistettuja kiinnikkeitä/proppuja/ankkureita ja ruuveja. Huomioi tällöin myös ruuvien pituudet vastaavasti.

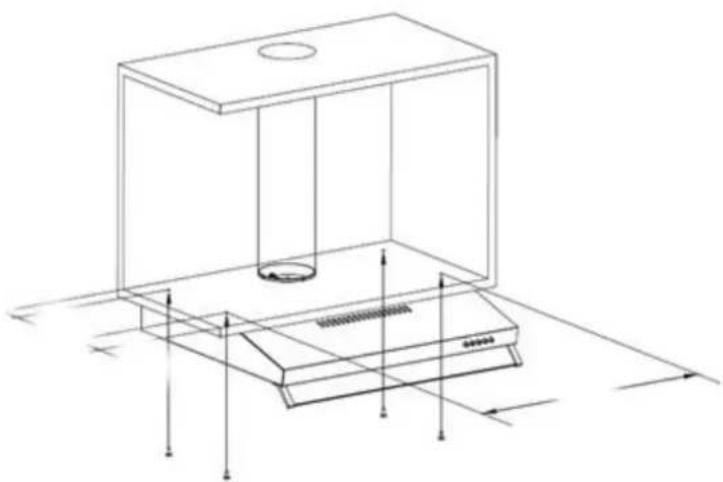

ASENNUS (Kaappikiinnitys)

Asenna liesituuletin kaappiin käyttämällä neljää (4) ST4 x 30 mm ruuvia: Huomioi laitteen mitoitus 50cm/60cm leveä. Tarkista mitat itse laitteesta. (Kuvassa 60 cm leveän laitteen asennusmitat.)

Ilmanvaihdossa on kaksi menetelmää: vaakasuora ilmanvaihto ja pystysuora ilmanvaihto. Kiinnitä huomiota ilmanvaihtomenetelmään asennuksen aikana.

Pystysuora ilmanvaihto: Katso kuva A: varmista, että pyöreä suoja on otettu jo valmiiksi pois, jolloin ilma poistuu yläpuolelta.

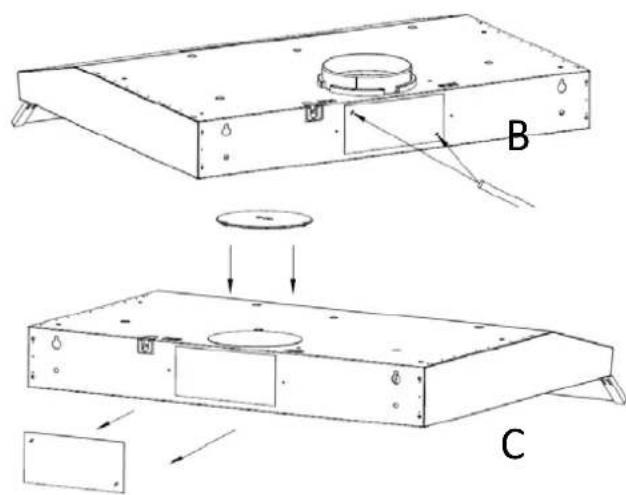

Vaakasuora ilmanvaihto: ( Ei Suomessa) Katso kuvat B ja C: Huom! Mallikohtainen versio!!

Käytä työkalua molempien puolien aukkojen avaamiseksi. Irrota neliönmuotoinen suoja ennen käyttöä, jolloin ilma poistuu takaosasta.

Neliönmuotoinen ilmanpoistoputki vaakasuoraa ilmanvaihtoa varten ei sisälly toimitukseen.

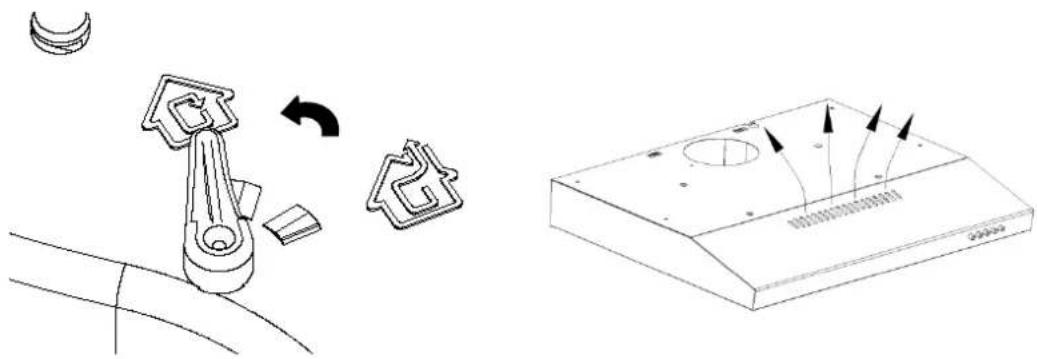

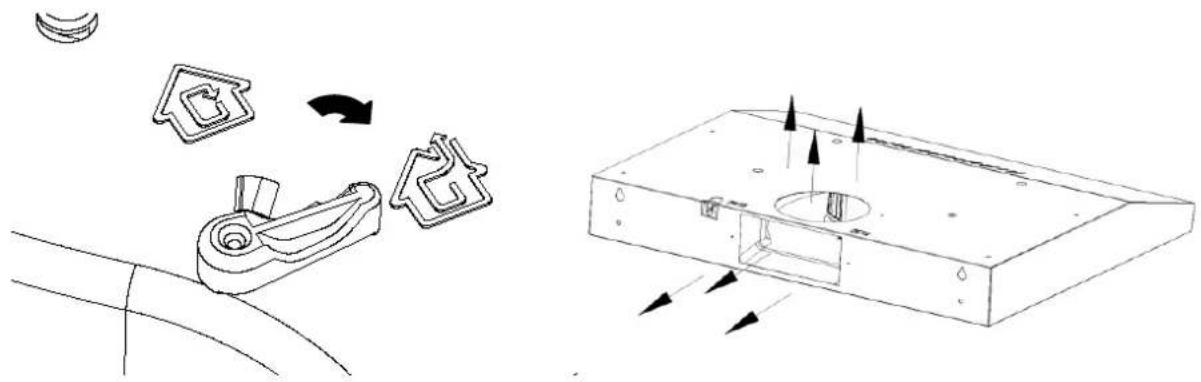

llmanvaihtoasetus:

Ilmankierto (Ulkotilaan poisto): aseta säädin ulkotila-asentoon (kuva), asenna poistoputki, käynnistä liesituuletin jolloin ilma poistetaan ulkopuolella olevasta ilmanvaihtokanavasta.

Ilmankierto (Sisätila): aktiivihilisuodattimella varustettu ilmankiertotila. Aseta säädin sisätila-asentoon (kuva), asenna poistokanavan suojaläppä. Asenna aktiivihili paikoilleen laitteen sisälle. Käynnistä liesituuletin, jolloin ilma poistetaan sisätilaan laitteen etuosassa olevista ilmanvaihtoaukoista.

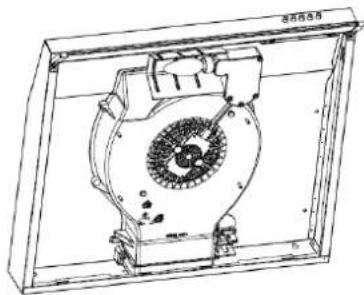

Sammuta laite ja irrota se virransyötöstä.

Irrota kaksi metallista Al -suodatinta.

Avaa lampun suojapaneeli irti.

Vaihda lamppu samantyypiseen lamppuun (max. 28W E14).

Ohjauspaneelin toiminnot

Moottorin sammutuspainike

0

Paina tätä painiketta moottorin sammuttamiseksi.

Nopeuspainike - Alhainen

Paina tätä painiketta laitteen käyttämiseksi alhaisella nopeudella.

Nopeuspainike - Keskitaso

Paina tätä painiketta laitteen käyttämiseksi keskinopeudella.

Nopeuspainike - Korkea

Paina tätä painiketta laitteen käyttämiseksi korkealla nopeudella.

Valopainike

Paina kerran, jolloin lamppu syttyy. Paina uudelleen, jolloin lamppu sammuu.

Sammuta laite ja irrota virtapistoke pistorasiasta ennen laitteen puhdistamista.

I. Säännöllinen puhdistus

Käytä pehmeää, kädenlämpöisessä miedossa saippuavedessä tai kaupallisella, miedolla puhdistusaineella kostutettua liinaa. Älä käytä teräsvillaa, kemikaaleja, hankaavia materiaaleja tai kovaa harjaa laitteen puhdistamiseen.

II. Rasvasuodattimlen kuukausittainen puhdistus

TÄRKEÄÄ: Suodattimen puhdistaminen kerran kuukaudessa voi estää tulipaloriskit.

Suodatin kerää rasvaa, nokea ja pölyä niin, että suodatin vaikuttaa suoraan liesituulettimen suorituskykyyn. Mikäli suodatinta ei puhdisteta, rasvajäänteet (mahdollisesti syttyvät) imeytyvät suodattimeen. Puhdista suodatin kotitaloudessa käytettävällä kaupallisella puhdistusaineella.

III. Aktiivihilisuodattimen vuosittainen puhdistus

Sovella AINOASTAAN laitteeseen, joka on asennettu kuten kiertoilmalaite (ei ilmanvaihtoa ulkopuolelle). Tämä suodatin imee hajut ja se on vaihdettava vähintään 2 x vuodessa riippuen siitä, kuinka usein liesituuletinta käytetään.

VIANETSINTÄ

Vika	Syy	Korjaustoimenpide
Valo palaa, mutta liesituuletinei toimi	Tuulettimen siipi jumissa	Sammuta laite ja anna ainoastaan pätevän huoltohenkilön suorittaa laitteen korjaus
	Moottori on vaurioitunut
Valo ei syty eikä liesituuletintoimi	Lamppu on palanut	Vaihda lamppu samanarvoiseen lamppuun
	Virtajohto huonosti kiinni	Liitä virtajohto uudelleen virransyöttöön (pistorasia)
Laite tärisee epänormaalisti	Tuulettimen siipi vaurioitunut	Sammuta laite ja anna ainoastaan pätevän huoltohenkilön suorittaa
	Tuulettimen moottoria ei ole kiinnitetty kireästi	Sammuta laite ja anna ainoastaan pätevän huoltohenkilön suorittaa laitteen korjaus
	Laitetta ei ole ripustettu oikein kiinnikkeeseen	Ota laite alas ja tarkasta onko kiinnike oikeassa paikassa
Imuteho on huono	Etäisyys liian suuri laitteen ja keittotason välillä	Säädä etäisyys 65–75 cm

Sähkökäyttöisiä, elinkaarensa päähän tulleita laitteita (sähköromu) ei saa hävittää kotitalous jätteen seassa. Toimita ne sähköromujen kierrätyspisteeseen. Pyydä lisätietoja kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältäsi.

Tämä laite on merkitty Euroopan direktiivin 2012/19/EY Sähkö- ja elektroniikkaromu (WEEE) mukaan.

Tuotteen hävittäminen oikealla tavalla auttaa välttämään ympäristölle ja ihmisille mahdollisesti koituvia haittavaikutuksia, joita saattaa aiheutua vääränlaisesta käytöstä poistosta.

Tuotteessa oleva symboli ilmaisee, että tätä tuotetta ei voi käsitellä kotitalousjätteenä. Tämän sijasta laite on toimitettava elektronisten ja sähkökäyttöisien laitteiden saatavana olevaan keräyspisteeseen.

Hävitys on suoritettava paikallisten, jätteenhävitystä koskevien ympäristömääräysten mukaisesti.

Tarkempia tietoja tämän tuotteen käsittelystä ja kierrätyksestä saat paikallisilta kunnallisilta viranomaisilta, jätehuoltoyhtiöltä tai laitteen hankintapaikasta.

Takuu:

Laitteella on 2 vuoden takuu sen ostopäivästä lukien, koskien laitteen valmistuksessa käytettyjä materiaaleja ja valmistusta.

Maahantuonti ja markkinointi:

Suomen Kodinkonetukku Oy

Keskushuolto:

Honkoliini Professional

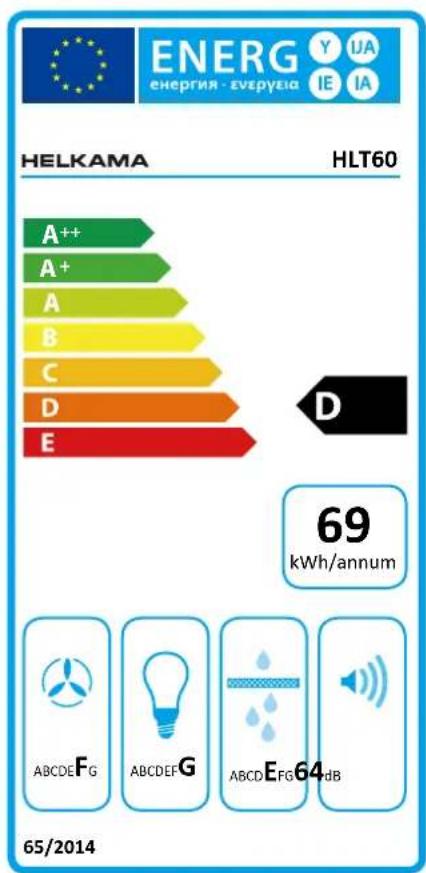

TEKNISET TIEDOT:

Seuraavien EU normien mukisesti: (EU) No 65/2014 and (EU) No 66/2014:

Tuotemerkki	HELKAMA
Malli ( tarkista laitteesta)	HLT50/HLT60
Energiatehokkuusluokka	D
Vuotuinen energiankulutus	69KWh/vuosi
Virtausdynaamisen hyötysuhteen luokka	F
Valotehokkuusluokka	G
Rasvansuodatuksen erotusasteen luokka	E
Maximi imuteho	197.2 m^3/h
Tehon säätötasot	3 kpl ^3
Laitteen syvyys	500 mm
Laitteen korkeus	14 mm
Laitteen netto paino	5,7 kg/6,0kg
Metalliset rasvasuodattimet lkm.	2 kpl
Lampun teho	1x 28W
Meluarvo	64dB
Asennus	Kalusteisiin
Leveys ( tarkista laiteesta)	500/600mm
Moottorin teho	100 W
Virransaanti ja jännite	220-240V 50Hz
