BRUKSANVISNING 721-247 Meec Tools

Bruksanvisning för häcksax

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.

Verne om miljøet!

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

www.jula.se

Symboler 5
Säkerhet....5
Allmänna säkerhetsanvisningar 6

TEKNISKA DATA 7

BESKRIVNING 8

HANDHAVANDE 8

Användningsområde 8
Anslutning 8
Montering av handskydd....8
Start 8
Stopp....8
Klippning av häckar....8

UNDERHALL 9

NORSK 10

SIKKERHETSANVISNINGER....10

Symboler 10
Sikkerhet 10
Generelle sikkerhetsanvisninger.... 11

TEKNISKE DATA 12

BESKRIVELSE 13

BRUK 13

Läs bruksanvisningen noggrant innan användning!

Symboler

Läs alla anvisningar och säkerhetsanvisningar noga före användning.

Bär skyddsglasögon och hörselskydd när du arbetar med maskinen.

Använd inte apparaten i fuktiga eller våta utrymmen. Fukt medför risk för elolycksfall.

Håll händerna borta från svärdet. Rör aldrig svärdet när du startar eller arbetar med maskinen.

Dra omedelbart ut sladden ur nätuttaget om sladden skadas.

Säkerhet

Viktigt! Maskinen kan orsaka allvarlig personskada. Läs anvisningarna noga och följ dem för användning, transport, underhåll, start och stopp av maskinen. Bekanta dig med maskinens reglage och användning Lär dig hur du snabbt stoppar maskinen i en nödsituation. Felaktig användning kan medföra allvarlig personskada. Förvara dessa anvisningar på säkert ställe för framtida behov. Om sladden är skadad ska den bytas ut mot godkänd sladd från återförsäljaren.

• Stäng av maskinen och dra ut sladden om maskinen lämnas utan uppsikt, före underhåll och/eller rengöring, vid smörjning samt om knivarna blockerats av föremål som måste avlägsnas från svärdet.
• Se till att handskyddet alltid är monterat på maskinen när den används. Ta aldrig bort några delar och använd aldrig maskinen om den är skadad eller ofullständigt monterad. Ändra aldrig maskinen på något sätt.
• Om apparaten används utomhus ska du endast använda jordfelsbrytarskyddad nätanslutning. Maskinen ska anslutas till jordat nätuttag.
• Om apparaten används utomhus ska du endast använda förlängningssladd som är godkänd för utomhusbruk.

• Gör en ögla på förlängningssladden och häng den på sladdhållaren.

• Kontrollera maskinen, förlängningssladden och stickproppen innan maskinen används. Slitna eller skadade delar ska bytas ut av behörig servicerepresentant.

• Dra omedelbart ut sladden ur nätuttaget om sladden skadas.
• Håll sladden borta från arbetsområdet. Sladden måste alltid löpa bakom dig.
• Använd lämpliga kläder, halksäkra skor och åtsittande plagg som inte kan fastna i maskinen, men inte begränsar dina rörelser. Använd hårskydd om du har långt här. Använd inte smycken, klocka eller liknande, som kan fastna i rörliga delar.
• Bär alltid skyddsglasögon eller ansiktsskydd samt skyddshandskar. Använd hörselskydd om ljudnivån överstiger 85 dB(A).
• Använd inte maskinen i regn eller för att klippa våta häckar/buskar.
• Personer som inte tagit del av dessa anvisningar ska inte använda maskinen.
• Användaren är ansvarig för säkerheten för egendom och för tredje part inom arbetsområdet. Håll uppsikt över arbetsområdet. Håll barn, kringstående personer och djur på säkert avständ när maskinen används.
• Var försiktig när du använder maskinen. Håll alltid maskinen stadigt med båda händerna. Välj en stabil och säker arbetsposition, framförallt på trappstegar.
• Kontrollera regelbundet att alla skruvförband är ordentligt åtdragna. Kontrollera knivarna regelbundet. Skadade knivar ska repareras eller bytas ut av behörig servicerepresentant.
• Bekanta dig med arbetsområdet och var uppmärksam på eventuella risker, som du kanske inte uppmärksammar när maskinen är igång.
• Rör aldrig vid knivarna och bär aldrig maskinen i svärdet.
• Förvara maskinen torrt och oåtkomligt för barn. Svärdskyddet ska alltid sitta på svärdet när maskinen inte används.
• Använd endast originaldelar och originaltillbehör som medföljer maskinen eller som rekommenderas av tillverkaren.

Allmänna säkerhetsanvisningar

VARNING! Vidta alltid grundläggande säkerhetsåtgärder när du använder elverktyg, för att minska risken för brand, elolycksfall eller personskada.

• Arbetsområdet ska hållas rent. Belamrade utrymmen ökar risken för skador.
• Beakta miljön vid arbetsstället. Utsätt inte elverktyg för regn. Använd inte elverktyg i explosiv miljö, exempelvis i närheten av brännbara vätskor, gaser eller damm.
• Undvik elolycksfall. Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp.
• Använd inte i närheten av barn. Tillåt aldrig barn att använda verktyget. Låt inte kringstående personer röra vid verktyget eller förlängningssladden. Åskådare ska hållas borta från arbetsområdet.
• Lägg undan verktyg som inte används. När verktyget inte används ska det förvaras torrt och oåtkomligt för barn.
  • Tvinga inte verktyget. Verktyget fungerar bättre och säkrare med den belastning det är avsett för.
• Använd rätt verktyg. Tvinga inte små verktyg eller tillbehör att utföra arbeten som kräver ett kraftigt verktyg. Använd inte verktyg för ändamål de inte är avsedda för (använd till exempel inte en cirkelsåg för att kapa trädgrenar).
• Använd lämpliga kläder. Använd inte löst sittande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas för arbete utomhus. Använd hårskydd om du har långt här.
• Använd skyddsglasögon. Använd även dammfiltermask om arbetet är dammigt.
• Akta sladden. Bär aldrig verktyget i sladden. Dra inte i sladden för att dra ut stickproppen. Skydda sladden från värme, olja och skarpa kanter.
• Anslut dammutsugningsutrustning
• Om det finns utrustning för dammutsug och -uppsamling ska denna anslutas och användas korrekt.
• Säkra arbetsstycket
• Spänn fast arbetsstycket med tving, klämmor eller skruvstycke. Det är säkrare än att hålla med handen och gör att du får båda händerna fria för verktyget.
• Avlägsna ställnycklar och liknande
• Kontrollera alltid att ställnycklar och liknande avlägsnats från verktyget innan du slår på det.
• Sträck dig inte för långt. Ha hela tiden säkert fotfäste och god balans.
• Underhåll och vårda verktyget. Håll verktyg skarpa och rena för bättre och säkrare arbete. Följ anvisningarna gällande smörjning och byte av tillbehör. Kontrollera verktygets sladd regelbundet. Om den är skadad ska den bytas av behörig servicerepresentant. Kontrollera förlängningssladdar

med jämna mellanrum och byt dem om de är skadade. Håll handtagen rena, torra och fria från olja och fett.

• Stäng av verktyget. Dra alltid ut sladden före service och före byte av tillbehör som blad, bits eller skiva.
• Undvik oavsiktlig start. Bär inte ett elverktyg med fingret mot strömbrytaren när sladden är isatt. Kontrollera att strömbrytaren är i frånslaget läge innan du sätter i sladden.
• Förlängningssladdar. Om verktyget används utomhus ska du endast använda förlängningssladd som är godkänd för utomhusbruk.
  • Var uppmärksam. Var hela tiden försiktig. Tillämpa sunt förnuft. Använd inte verktyg när du är trött.
• Kontrollera skadade delar. Om skydd eller någon annan del skadats ska du omsorgsfullt kontrollera den innan du använder verktyget, för att försäkra dig om att den kommer att fungera korrekt och på avsett sätt. Kontrollera att rörliga delar är korrekt justerade och rör sig fritt, att inga delar är felmonterade eller trasiga samt att inga andra faktorer föreligger som kan påverka funktionen. Skydd eller andra delar som är skadade ska repareras eller bytas av godkänd servicerepresentant, om inte annat anges i dessa anvisningar. Om strömbrytaren inte fungerar måste den bytas ut av behörig servicerepresentant. Använd inte verktyget om det inte går att slå av och på det med strömbrytaren.
• WARNING! Användning av andra tillbehör eller annan tillsatsutrustning än vad som rekommenderas i den här bruksanvisningen kan medföra risk för personskada.
• Verktyget får endast repareras av kvalificerad personal. Detta elverktyg är tillverkat i enlighet med tillämpliga säkerhetsstandarder. Reparationer får endast utföras av kvalificerad personal som använder identiska reservdelar. Felaktigt utförda reparationer kan medföra risk för personskada/dödsfall eller egendomsskada.
• Om sladden är skadad ska den bytas ut mot godkänd sladd från återförsäljaren.

TEKNISKA DATA

Märkspänning	230 VAC, 50/60 Hz
Effekt	500 W
Slagfrekvens obelastad	1750 slag/min
Skärkapacitet	16 mm
Skärlängd	410 mm
Knivstopp	≤ 1 s
Vikt	2,4 kg
Uppmätt ljudeffektsnivå, LwA	96 dB(A), K= 3 dB
Garanterad ljudeffektsnivå, LwA	98 dB(A), K= 3 dB
Ljudtrycksnivå, LpA	76 dB(A), K=3 dB
Max vibrationsnivå	3,3 m/s ^2 , K=1,5 m/s

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

Varning! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver igångsättningstiden).

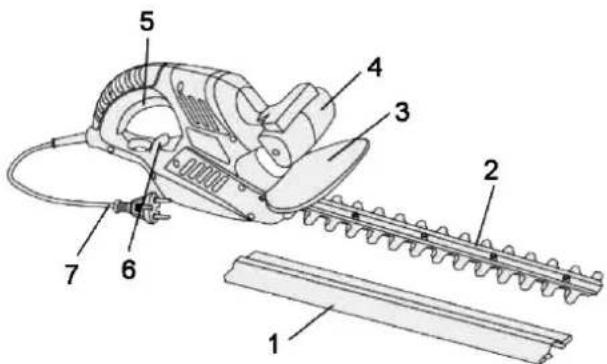

BESKRIVNING

1. Svärdskydd
2. Svärd
3. Handskydd
4. Främre handtag med strömbrytare
5. Bakre handtag med strömbrytare
6. Sladdhållare
7. Sladd med stickpropp

HANDHAVANDE

Användningsområde

Häcksaxen får endast användas för klippning av häckar och buskar. Användning som inte beskrivs i denna bruksanvisning kan skada maskinen eller orsaka personskada och är därför uttryckligen förbjuden.

Anslutning

Maskinen får endast anslutas till enfasväxelspänning. Kontrollera att nätspänningen stämmer överens med data på maskinens typskylt. Anslut stickproppen till lämplig förlängningssladd. Gör en ögla på sladden, för den genom öppningen i det bakre handtaget och haka fast öglan på sladdhållaren.

Montering av handskydd

Trä det medföljande handskyddet över svärdet och fäst det med skruvar på båda sidorna av höljet.

Start

Tryck in strömbrytaren i det bakre handtaget och strömbrytaren i det främre handtaget med båda händerna på samma gång.

Stopp

Släpp en av strömbrytarna. Svärdbromsen stoppar knivarnas rörelse inom 0,2 s. Gnistor som syns i de övre ventilationsöppningarna är helt normalt och innebär inget fel.

Klippning av häckar

Innan du börjar ska du klippa av grenar som är grövre än 16 mm med sekatör. Klipp häcken i trapetsform. Detta är den naturliga formen för växande plantor. Därmed växer häcken optimalt.

• Börja med att klippa sidorna nedifrån och upp. Ge den övre delen önskad form: rak och vågrät, takform eller rundad.
• Knivarnas ytterkanter är rundade i och knivarna är inbördes förskjutna för att minska risken för personskador. Det extra kastskyddet förhindrar kast om svärdet kommer i kontakt med väggar, staket eller liknande.
• Stäng omedelbart av motorn och dra ut sladden om knivarna kärvar eller blockeras av föremål. Rensa svärdet och sätt i sladden igen.

VIKTIGT!

• Metallföremål som stängseltråd kan skada knivarna.
• Sladden ska alltid löpa bakom dig. Börja klippa häcken närmast nätuttaget. Planera arbetsriktningen innan du börjar.

UNDERHÅLL

OBS! Dra alltid ut sladden före underhåll.

• Kontrollera alltid maskinen innan du börjar arbeta.
• Skadade knivar måste repareras eller bytas av behörig servicerepresentant innan maskinen används igen.
• Rengör svärdet med mjuk borste och en trasa med smörjolja efter varje användning. Applicera ett tunt lager skyddande olja på svärdet.
• Håll maskinens ventilationsöppningar rena.
• Rengör aldrig maskinen med vatten. Spola inte vatten på maskinen. Rengör motorhöljet med en fuktad trasa. Använd aldrig rengöringsmedel eller lösningsmedel. Sådana medel kan förstöra maskinens plastdelar. Torka motorhöljet noga.
• Förvara maskinen med medföljande svärdskydd påsatt.
• Använd endast originaltillbehör och originaldelar.

SIKKERHETSANVISNINGER

intygar att konstruktion och tillverkning av denna produkt

Measured sound power level on an equipment representative for this type: Uppmätt ljudeffektnivå på en utrustning som är representativ för denna typ: Malt lydeffektnivå for utstyr som er representativt for vedkommende type: zmierzony pozłom mocy akustycznej urządzenia reprezentatywnego dla danego typu:	Guaranteed sound power level: Garanterad ljudeffektnivå: Garantert lydeffektnivå: Gwarantowana moc akustyczna:	Conformity assessment procedure according to 2000/14/EC: Förfarande för bedömning av överensstämmelse enligt 2000/14/EC: Framgangsmäter for samsvarsvurdering iht. 2000/14/EC: Procedura oceny zgodności na podstawle dyrektywy 2000/14/WE:
96 dB(A) 98 dB(A)		Annex V / Bilaga V Vedlegg V / Załącznik V
