BRUKSANVISNING SDS2804 Park & Garden

Varning! Läs och följ noggrant säkerhetsinstruktionerna.

- Kompostkvarnen måste monteras korrekt före användning.

• Varning! Denna apparat måste jordas!

- Varning! Använd endast jordad förlängningssladd med jordsladden ansluten.

- Använd endast förlängningskablar som är godkända för utomhusbruk och kontrollera att de är i bra skick före användning.

- Skydda kablarna från skada vid tung mekanisk användning, skarpa kanter, kontakt med rörliga delar och frätande vätskor, etc.

- Varning! Använd inte en förlängningskabel som visar tecken på skada. Anslut en helt ny kabel gör inga permanenta eller tillfälliga reparationer. Låt en kvalificerad tekniker byta kabeln.

- Innan du sätter i kontakten i eluttaget ska du kontrollera att uttagets belastningsvärde är korrekt och motsvarar de som angetts på märkplåten på kompostkvarnen.

- Flytta aldrig kompostkvarnen genom att dra i kablarna.

- Dra alltid ut sladden från eluttaget innan du flyttar den till annan plats.

- Stäng alltid av kompostkvarnen innan du drar ut kontakten från eluttaget eller förlängningssladdar.

- Lämna aldrig kompostkvarnen utan uppsikt när den är igång.

- Innan du lämnar kompostkvarnen ska du stänga av motorn och dra ut kontakten från eluttaget. Gör det samma vid strömavbrott.

- Håll barn och husdjur på avständ. Alla åskådare ska hållas på säkert avständ från kompostkvarnen när den används.

- Låt inte barn eller personer, som inte har läst detta instruktionsblad eller som inte är bekanta med kompostkvarnen, använda den.

- Skötaren är ansvarig för tredje part under arbete med kompostkvarnen.

- Använd endast kompostkvarnen för avsedd användning.

• Varning! Den här maskinen har roterande knivar.

- Varning! Knivarna stannar inte direkt efter att maskinen stängts av.

- Stäng alltid av kompostkvarnen, dra ut elkontakten och vänta tills skärskivorna stannar innan du genomför underhålls- eller rengöringsarbete.

- Var försiktig vid rengöring och underhållsarbete på kompostkvarnen. FARA! Akta fingrarna! Använd handskar!

- Det är förbjudet att flytta eller modifiera någon av de elektriska och mekaniska säkerhetsanordningarna.

- Kompostkvarnen måste stå på en jämn och fast grund under drift.

- Använd endast i dagsljus eller vid god belysning.

- Använd handskar och säkerhetsglasögon när du arbetar med kompostkvarnen.

• Vi rekommenderar att öronskydd används.

- Varning! Tratten måste monteras och skruvarna dras åt ordentligt före användning.

- Stoppa inte in dina händer i inmatningskanalen och utkastöppningen.

- Under drift ska man kontrollera att inga främmande föremål (t.ex. stenar, glas, metall, jord, plast) matas in i kompostkvarnen; dessa främmande föremål kan orsaka att knivarna blir avtrubbade och att motorn skadas allvarligt. Använd inte kompostkvarnen för andra ändamål än avsedd användning.

- Om kompostkvarnen skulle börja vibrera onormalt, stäng omgående av motorn och kontrollera orsaken. Vibrationer är vanligen en förvarning om problem.

- Kompostkvarnen ska kontrolleras noga före användning. Du bör endast arbeta med en kompostkvarn som är i bra skick. Om du märker någon defekt på maskinen som kan orsaka fara för skötaren ska inte kompostkvarnen användas förrän felet har åtgärdats.

- Byt slitna eller skadade delar av säkerhetsskäl. Använd endast original reservdelar. Delar som inte tillverkats av tillverkaren kan medföra dålig passning och möjlig skada.

- Använd endast kompostkvarnen på platser som är skyddade från vatten och använd aldrig den utomhus vid regn.

- Förvaras på torr säker plats utom räckhåll för barn.

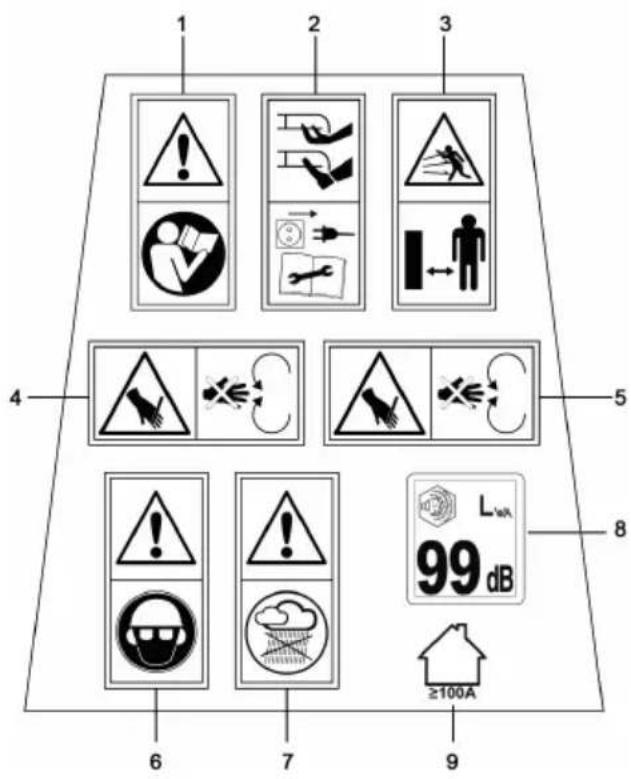

Förklaring till etiketter på maskinen

1. Varning! Läs bruksanvisningen noga föra användning
2. Slå alltid av maskinen och drag ut kontakten före all form av underhåll och rengöring
3. Håll avständ
4. Varning! Knivarna stannar ej omedelbart efter att strömmen slagits av.
5. Varning! slå av maskinen och drag ut kontakten om det blir skada på ledningen eller kontakt.
6. Varning! Använd skyddshandskar, hörselskydd, skyddsglasögon och arbetskläder.
7. Varning! Använd ej maskinen i regnväder.
8. Desibelnivå
9. Utrustningen är avsedd endast för användas i miljö där den nuvarande nätet är > = 100 A per fas och som tillhandahålls av ett distributionsnät med en märkspänning 230V.

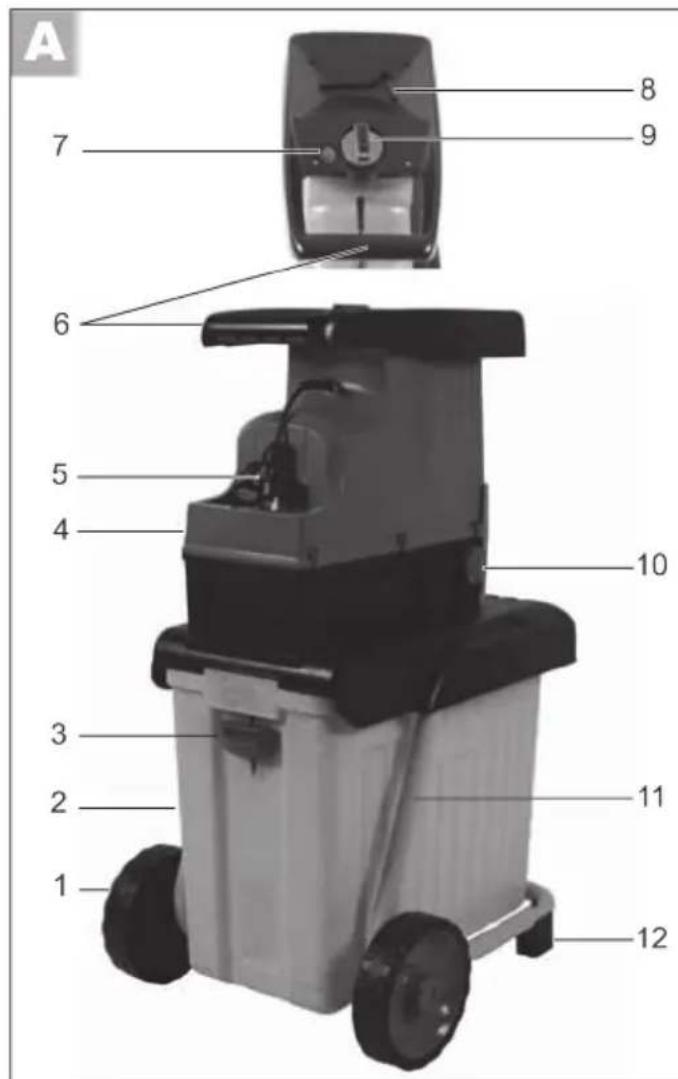

Beskrivning (Fig. A)

1. Hjul
2. Behållare
3. Säkerhetsströmbrytare
4. Enhet – kvarn
5. Kabel
6. Transporthandtag
7. Resettknapp/överbelastningsskydd
8. Mature
9. Strömbrytare
10. Justerskruvar
11. Stativ / ram
12. Stödben

Före användning

Uppackning

• Ta ur alla delarna ur förpackningen.

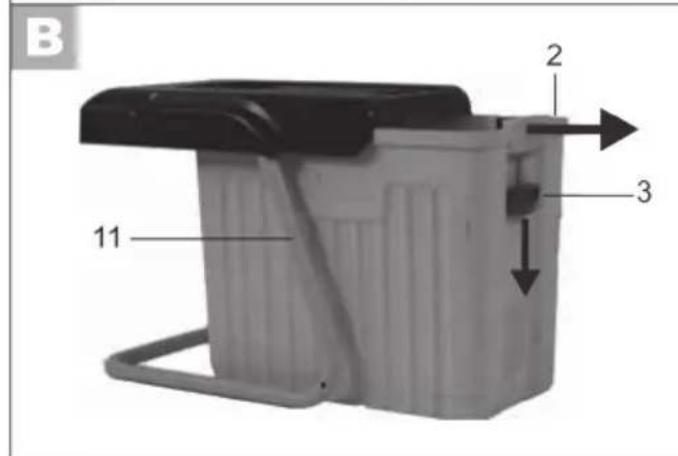

- Ta behållaren ur ramen, och ta ut kvarnen med tillbehör (Fig. B).

Montering (Fig. B/C/D)

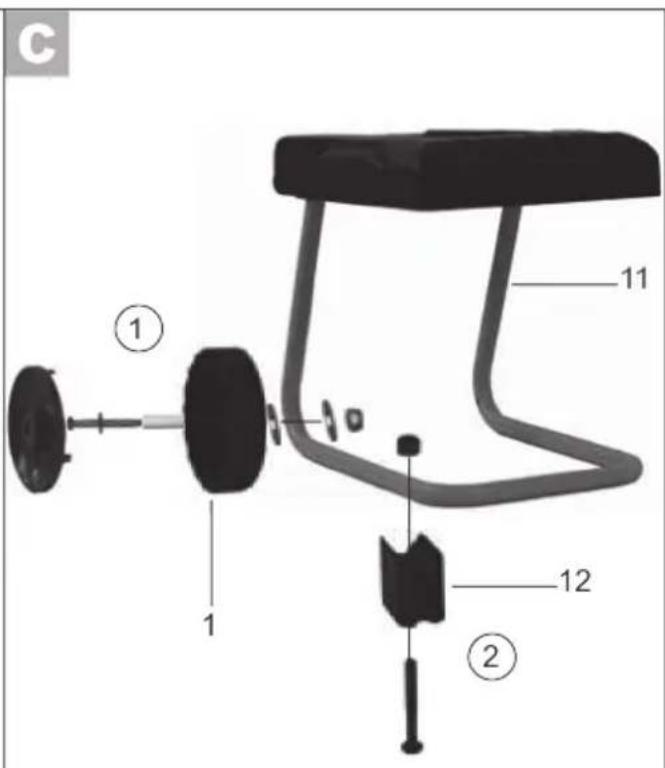

1. Montera de 2 hjulen (1), och sätt på navkapslarna.
2. Montera de 2 stödbenen (12).

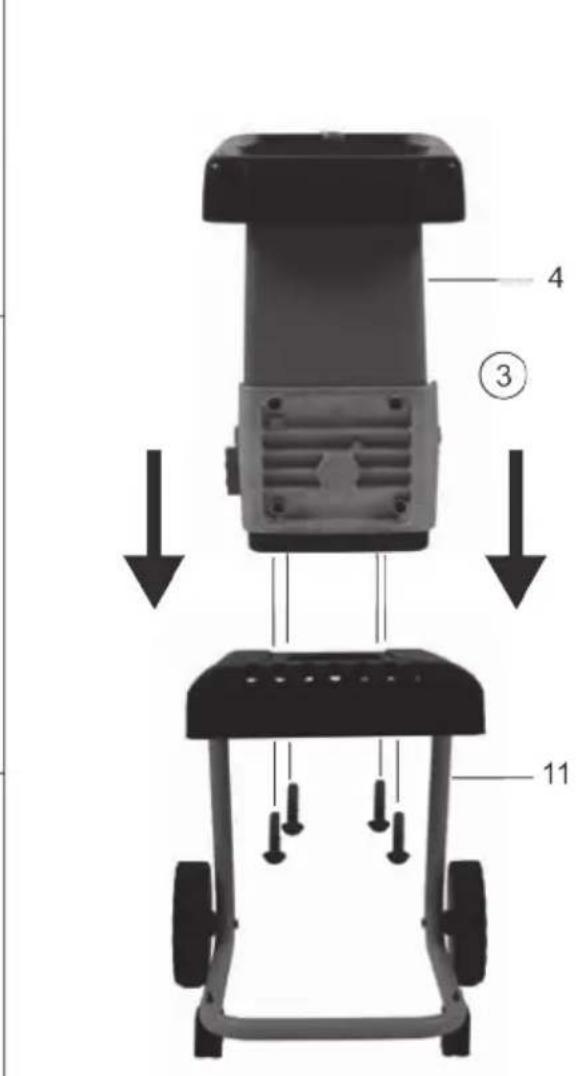

3. Montera kvarn-enheten (4) på ramen (11) med 4 stk medfölgande skruvar.

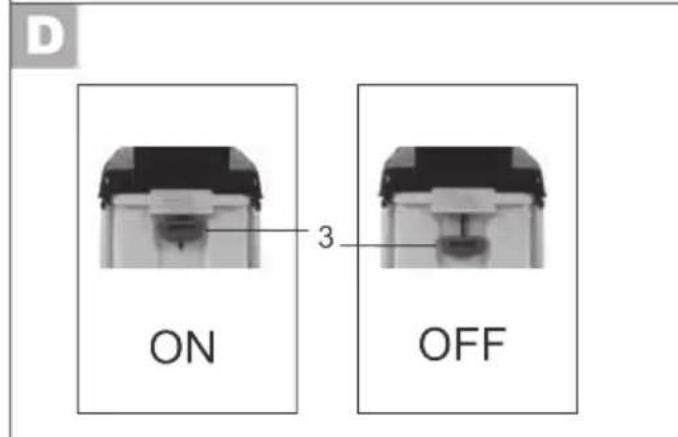

4. För att placera behållaren (2) i ramen (11) igen, tillse att säkerhetsströmbrytaren (3) står i "OFF"-possision. Behållaren sätts in, och tas ur enbart från hjulsidan av kompostkvarnen.
5. Lås behållaren (2) genom att sätta säkerhetsströmbrytaren (3) i "ON"-possision.

Avsedd användning

Kompostkvarnen är avsedd för nedskärning för kompostering av fibrer och grövre trädgårdsavfall.

Använd burken till det strimlade materialet.

Använd alltid korrekt matningsspänning

Nätspänningen måste stämma överens med informationen som anges på apparatens märkplåt. Apparater med en märkspänning på 220–240 V kan även anslutas till ett 220 V uttag. Uttaget måste vara skyddat med en säkring på minst 10 A.

En förlängningssladd med för liten tvärsnittsarea kan leda till en tydlig försämring av maskinens prestanda. För kablar med en längd på upp till 25 m, en tvärsnittsarea på minst 3 x 1,5 mm ^2 krävs; för kablar som är längre än 25 m måste tvärsnittsarean vara minst 2,5 mm ^2 .

Drift

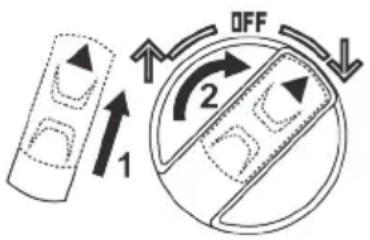

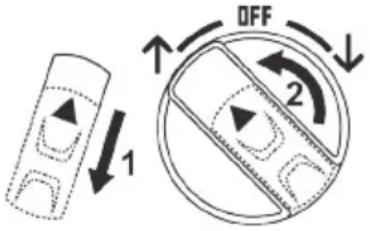

På -/avbryteren (Pos. 9, FIG. A)

1. För att starta kvarnen; skjut låsknappen på strömbrytaren åt sidan och vrid till höger. (FIG. 1). Brytaren läses i denna possision. Skårkniven drar in materialet och skär isönder det.

2. För att stoppa kvarnen; vrid strömbrytaren tillbaka till utgångsläget, "OFF".

Ändra riktning på skärkniven

Skjut låsknappen på brytaren tilbaka och vrid åt vänster (Fig. 2).

Brytaren låser inte i denna possision. Fastkilat material släpps löst.

Ändra knivens riktning endast när material har fastnat i kvarnen.

Tips

• Stora objekt eller trädgrenar ska tas bort efter flera försök i både skär- och frigöringsriktningarna.
• Använd en pådrivare eller en renskrok för att ta bort föremål som fastnat i inmatningstunneln eller utkastöppningen.

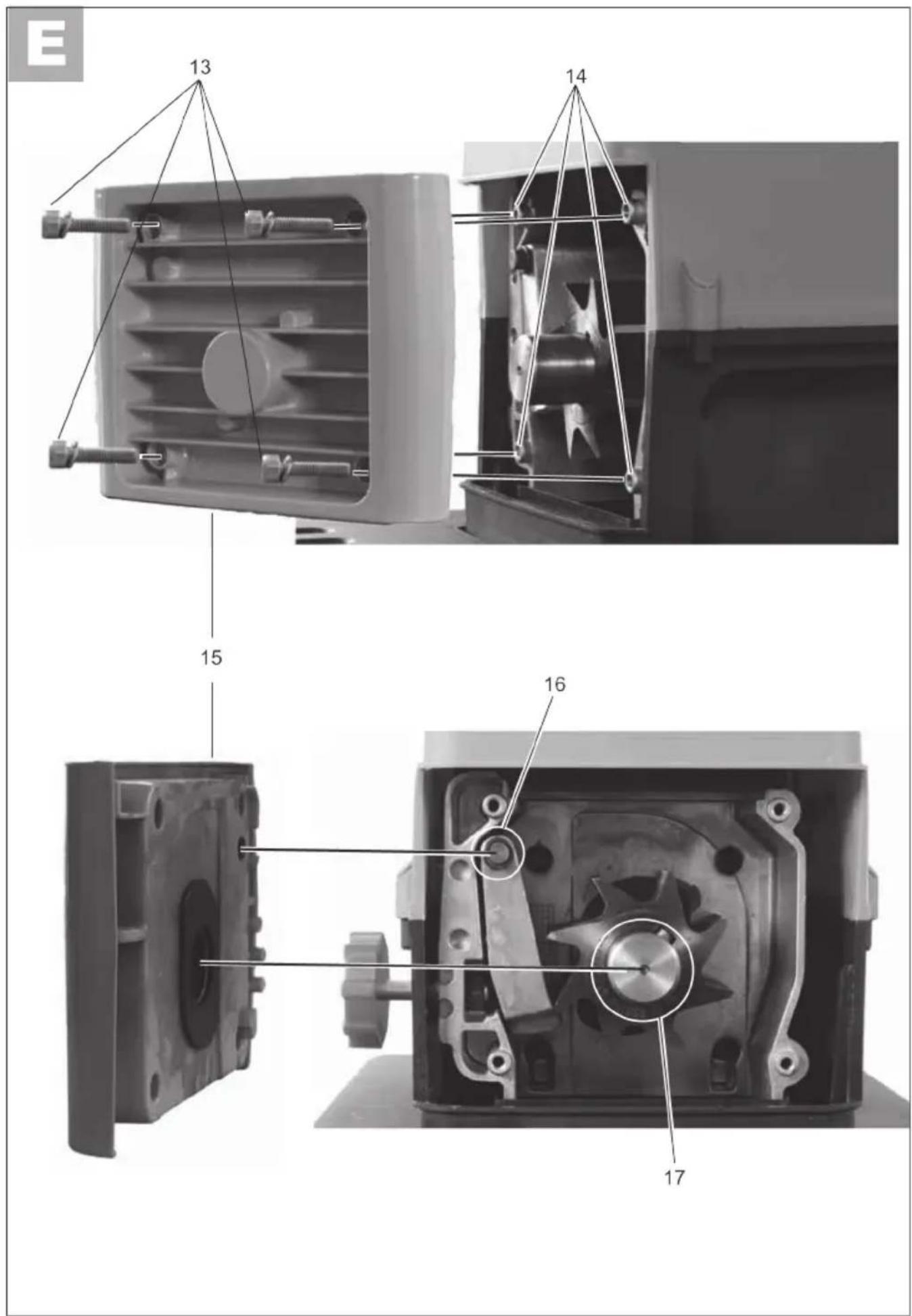

Fastkilning (Fig. E)

Hjälper det inte med ovanstående tips, gör följande :

• Skruva ur de 4 insexskruvarna (13) på täck-kåpan (15).
• Tag av kåpan (15). Detta kan kräva visst lirkande.
  • Tag bort den fastkilade biten.
• När kåpan (15) monteras igen, påse se till att den hamnar i rätt possision. Kåpan skall gå på axeln (17), tappen till kontrakniven och de fyra skruvhålen.
• Skruva fast kåpan (15) med de fyra insexskruvarna. Dra åt. (13)

Varning! Vänta alltid tills att kompostkvarnen stannat innan du startar den igen. Längre material som sticker ut från kompostkvarnen kan kastas runt när den dras in av skärkniven. Håll dig på säkert avständ!

Överbelastningsskydd

Överbelastning (t.ex. blockering av skärknivarna) leder till att maskinen stannar efter några sekunder. För att skydda motorn från skador stänger överbelastningsskyddet av strömmen automatiskt.

Vänta minst 1 minut innan maskinen startas igen efter att du återställningsknappen har tryckts in och tryck därefter på strömbrytaren.

Bruksanvisning

Mata in materialet som ska hackas i inmatningstunneln (skärknivarna roterar i moturs riktning). Materialet dras automatiskt in av skärkniven.

Varning! Längre material som sticker ut från kompost-kvarnen kan kastas runt när den dras in av skärknivarna. Håll säkert avständ!

För endast in så mycket material att inmatningstunneln inte blockeras. Hacka trädgårdsavfall som har legat några dagar och är visset och fuktigt växelvis med grenar. Detta förhindrar att skärknivarna blockeras. Fyll inte på mjukt avfall som exempelvis köksavfall i kompostkvarnen utan kompostera det direkt. Material med mycket grenar och löv måste hackas ner helt innan nytt material matas in.

Se till att det hackade materialet kan falla fritt från utkastöppningen risk för blockage! Ventilationshålen får inte täckas av avfallspåsen eller det hackade materialet.

Ställa in motkniven (Pos. 10 fig. A)

Motkniven ställs in på mellan 0 och 0,50 mm från skärkniven. Detta avständ ska hållas för att uppnå effektiv funktion.

Mjukt material eller våta trädgrenar kan flisas i stället för att skäras av och en sliten motkniv kan leda till samma problem efter flera gångers användning.

Dra ratten med urvisaren för att minska avständen.

Testa kvarnen efter inställning så att bäst effekt uppnås. Kontrollera att skärkniven inte rör vid motkniven för att undvika att kompostkvarnen skadas.

Tips

• Kraftigt material eller grenar leder till att skärkniven blockeras under kontinuerlig hackning.
• Mjukt material, som exempelvis löv eller stjälkar kan blockera inmatningsöppningen. Mata in mjukt material med hjälp av den medföljande pådrivaren.
• Mata alltid materialet som ska hackas från inmatningstunnelns högra hörn.
• Kontrollera noga materialet som ska hackas.
• Kontrollera att det inte finns några stenar eller spik då detta allvarligt kan skada kompostkvarnen.
• Kontrollera om det finns tecken på vibration. Kraftiga vibrationer orsakas av slitna skärknivar. Byt knivarna vid behov.

Felsökning

Motorn går inte igång.

• Överbelastningsskyddet har löst ut Ställ in riktningsväxlaren i läget "OFF" och tryck på återställningsknappen, håll strömbrytaren intryckt för att starta kompostkvarnen efter en liten stund. Efter att materialet som blockerade har tagits bort ska riktningsväxlaren ställas i läge "Drift".
• Strömavbrott Kontrollera elkablen, kontakten och säkringen i elcentralen.

Materialet som ska hackas dras inte in

- Skärknivarna roterar bakåt. Ändra rotationsriktning.

- Materialet fastnar i inmatningstunneln Ställ riktningsväxlaren mot vänter och starta kompostkvarnen. Dra ut materialet från inmatningstunneln. Mata åter in kraftiga grenar så att kniven inte direkt griper i de tidigare knivskårorna.

- Skärkniven är blockerad. Ställ riktningsväxlaren mot vänter och starta kompost-kvarnen. Skärkniven roterar bakåt så att materialet som blockerar kan tas bort.

Varning! Byt rotationsriktning till önskad position efter att kompostkvarnen har stannat helt.

Underhåll

• Vårda din maskin och rengör den regelbundet för att uppnå långvarig effektivitet och prestanda.
• Håll luftventilerna rena och fria från smuts.
• Använd en varm fuktig trasa och en mjuk borste för att rengöra din maskin.
  • Våta aldrig ner eller spraya vatten på maskinen.
• Använd inte rengöringsmedel eller lösningsmedel då dessa kan orsaka skador på maskinen som inte går att reparera. Kemikalier kan förstöra delar av plast.
• Åtdragningen på fästskruvarna på underredet ska kontrolleras regelbundet.
• För att skydda kompostkvarnen från att rosta vid förvaring under en längre period ska skärkniven smörjas in med en olja som inte är miljöskadlig.

Tekniska specifikationer

Nätspänning/frekvens: 220–240 V ~ 50 Hz
Märkeffekt: 2800 W
Garanterad värde på ljudeffektnivån	99dB(A)
Max värde ljudtryck 82dB(A)
Driftläge: S 6
Hastighet utan belastning: 40 v/min
Diameter på grenarna: max. 42 mm
Vikt: 25 kg

Driftsläget S6 (40 %) indikerar en belastningsprofil på 20 sek. belastning och 1 min tomgång. Max diameter på grenarna beror på hur hård veden är.

Kompostkvarnen har 2 års garanti gällande från av köparen styrkt innköpsdatum. Garanti gäller endast för material- eller fabrikationsfel. Garanti upphör att gälla om bruksanvisningen ej följts eller om kompostkvarnen utsatts för onormal belatning eller drift. Alla transportkostnader eller demonteringskostnader är för köparens räkning. Vid eventuella tvister gäller Allmänna reklamationsnämdens rekommendationer.

FÖRSÄKRAN OM EU-ÖVERENSSTÄMMELSE

Undertecnad firma

Gisle Krigsvoll AB

Industrivägen 3

302 41 Halmstad

försäkrar under eget ansvar att produktet

Produkt ...... Kompostkvarn

Märke ...... Park & Garden

överensstämmer med följande norm

EN30335-1/A13:2008, EN13683/A1:2009

prEN50434:2005, EN62233:2008, EN55014-1:2006

EN55014-2/A1:2001, EN61000-3-2:2006

EN61000-3-11:2000

enl. bestämmelser och riktlinjerna i direktiv

2004/108/EC, 98/37/EC, 2006/42/EC, 2002/95/EC,

2002/96/EEC

Kasserade elektriska produkter skall inte kastas tillsammans med hushållsavfall. För säker hantering, lämna kompostkvarnen vid närmaste avfallsanläggning. Detta enligt WEEE (Waste from

Electrical and Electronic Equipment) direktiv, gällande från augusti 2005.

Halmstad, 2010-03-01

Audiunwijkow

VD, Gisle Krigsvoll AB

Ändringar

Text, bilder och uppgifter gäller vid tryckning av denna bruksanvisning. Vi förbehåller oss rätten att uppdatera bruksanvisningen, om gräsklipperen skulle ändras väsentligt.

2010 © Gisle Krigsvoll AB

Art no 540312
