BRUKSANVISNING Windflame Sunwind

Gasolkamin Infravärmare

Kaasulämmitin

Dessa instruktioner är för din säkerhet. Vänligen läs detta noga och spara instruktionerna för framtida bruk.

Denna värmare behöver ett LR6 AA 1,5V för att tändningen skall fungera (medföljer ej).

Innan du börjar

• Denna kamin skall endast användas med gasol (30mbar).
• Denna produkt lämpar sig inte som primär uppvärmning.
• Denna kamin är konstruerad för uppvärmning av boningshus och stugor. Kaminen är inte godkänd för användning i offentliga lokaler, skolor, daghem, församlingslokaler etc.

Säkerhetsvarningar

• Gasoltuber ska förvaras i enlighet med gällande lagar och föreskrifter.
• Flytta inte kaminen då den är tänd.
• Stäng av gasoltillförseln innan kaminen flyttas.
• Kontrollera gasolslangen avseende sprickor regelbundet och minst varje gång gasoltuben byts. Slangen bör bytas minst vart tredje år.

- Använd endast gasol under lågt tryck (30 mbar).

- Placera inte kaminen på eller nära annan värmekälla.

- Använd inte kaminen i dammiga miljöer eller i närheten av brännbara gaser.

- Det är inte tillåtet att använda kaminen i rum där människor sover, i församlingslokaler, sjukhus eller andra vårdinrättningar, skolor, försäljningslokaler, lager mm. Den får inte heller användas i källare eller andra lågt belägna utrymmen.

- Placera inte kaminen under eller nära elektriska installationer.

- Använd inte kaminen utomhus då risk finns att lågan slocknar.

- Om kaminen läcker gasol, stäng av gasoltillförseln och kontakta din återförsäljare eller montör. Använd aldrig öppen eld för att lokalisera ett gasolläckage, använd såpvatten eller en blandning av vatten och diskmedel, pensla på anslutningar och slang, titta efter luftbubblor.

- Det kan uppstå brand om kaminen täcks över eller kommer i kontakt med brännbara material som gardiner, dukar, sängkläder eller liknande. HÅLL KAMINEN BORTA FRÅN BRÄNNBARA MATERIAL.

- Om kaminen inte skall användas under en längre tid, koppla bort regulatorn från gasoltuben.

- Försök inte reparera eller modifiera kaminen, kontakta din återförsäljare för service.

Säkerhetsregler

• Kaminens topp/front blir mycket varm under drift. För att undgå brännskador, rör inte dessa ytor.
• Vänd alltid kaminen mot rummets mittpunkt.
• Använd endast kaminen i väl ventilerade utrymmen.
• Vid första igångsättning av kaminen kan det komma en svag doft av bränt. Detta är fullt normalt och kommer att gå över efter ett par minuter.
• Stäng ventilen på gasoltuben efter användning.
• Håll barn och husdjur på säkert avstånd från kaminen.

VARNING! Följ minimiavstånden enligt figuren nedan! Minsta avstånd till brännbart material framför kaminen är 1500 mm.

Kontinuerlig effektnivå	Rumstorlek	Nödvändig ventilation
1 Min. 28 m	3	32 cm 3
2 Min. 54 m	3 66 cm	3
3 Min. 80 m	3 99 cm	3

Installationsinstruktioner

1. Lossa bakplåten från värmaren genom att skruva ur skruvarna (på några modeller är denna endast fastsatt med buntband) från bakplåten.
2. Värmaren behöver ett batteri (LR06 AA 1,5V) för att tändningen skall fungera. Placera batteriet i batterihållaren som sitter strax under tändanordningen på toppen.
3. Gasolregulatorsetet skall monteras på värmaren med hjälp av en gasolslang och slangklämmor och gasolregulator, innan du fäster gasolregulatorn på gasoltuben.
4. Kontrollera att gasregulator (Bild 1) och gasolflaska (Bild 3) är kompatibla.
5. Kontrollera att ventilen på gasolbehållaren är stängd.
6. Kontrollera att reduceringsventilens gummimembran är helt och oskadat.
7. Anslut reduceringsventilen till gasolbehållaren och skruva fast den (åt vänster = vänstergång).
8. Efter anslutning av reduceringsventil, skall det se ut som på bild 3.
9. Passa in gasflaskan på kaminens baksida.
10. Om du får problem med tillkopplingen, kontakta din närmaste återförsäljare.
11. Efter att gasolregulatorn har blivit monterad och gasoltuben är satt på plats bak i värmaren, sätter du tillbaka bakstycket och fäster med de två medföljande skruvarna.

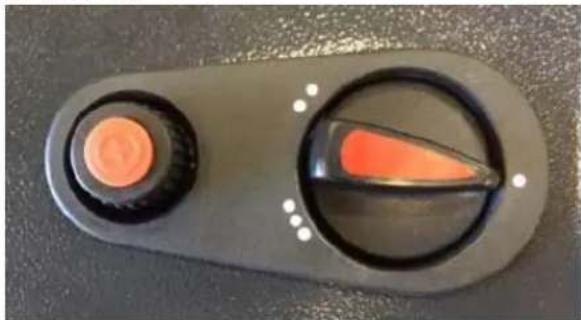

1. Värmaren har följande två grundläggande kontroller:

a. Kontrollvredet på toppen av värmaren som styr effekten. b. Gnisttändaren (kräver batteri)

1. Öppna ventilen på gasoltuben.

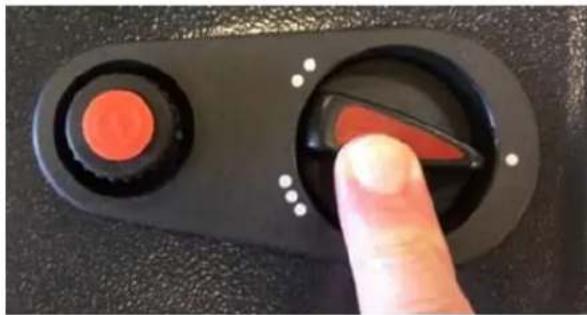

2. Tryck ned kontrollknappen och vrid pilen så att den pekar mot nivå 1. Håll vredet nedtryckt samtidigt som du håller gnisttändaren nedtryckt. Då kommer värmaren göra ett tick-tick-ljud.

1. När du ser att pilotlågan är tänd, släpper du gnisttändningsknappen under tiden som du fortsätter att hålla kontrollvredet intryckt i ytterligare 20-30 sekunder. Vredet vrids sedan till önskad effekt. Värmaren ger full effekt först efter några minuter. Om flamman inte tänds inom 10 sekunder, vänta i 30 sekunder innan du försöker på nytt. Stå inte framför värmaren när du använder någon av kontrollerna, stå istället på en av sidorna eller bakom värmaren.
2. För att stänga av kaminen, gör följande:

Stäng av gasoltillförseln på gasoltuben. Om kaminen inte skall användas under en längre tid, koppla även bort regulatorn från gasoltuben.

Efter det att kaminen har stängts av skall den inte startas igen inom fem minuter.

OBSERVERA:

Se till att elementen tänt och värmer innan du justerar den!

Position ● = ett brännare brinner

Position ●● = två brännare som brinner

Om brännare två och/eller tre inte tänder efter 5 sekunder, vifta lätt med handflatan framför värmaren så att gasen antänder på en gång.

VARNING: Lämna aldrig kamin utan tillsyn under drift!

TIPS: Om batteritändningen inte fungerar, till exempel för att batteriet är slut, kan värmaren tändas med en lång tändare eller en tändsticka. Följ samma procedur enligt ovan, men punkten där gnisttändningsknappen skall hållas intryckt ersätts med att man tänder pilotlågan med en tändare/tändsticka.

Prestanda och förbrukning:

Värmeeffekt i kilowatt (kW) Gasolförbrukning g/t
Hög	Medium	Låg	Hög	Medium	Låg
4,2kW	2,8kW	1,4kW	300 g/t	200 g/t	100 g/t

Säkerhet

• Kaminen har inbyggd sensor som stänger av gasoltillförseln om flamman skulle slockna.
• Kaminen har inbyggd syrenivå-sensor.

Underhåll och rengöring

• Rengör med en fuktig trasa. Använd inte starka rengöringsmedel eller skurborste.
• Använd inte vassa verktyg.
• Kontrollera funktionen på alla ventiler minst en gång per år och byt gasolslangen minst vart tredje år.
• Brännaren kan med fördel rengöras med tryckluft om tillgång till detta finns.

För tips om felsökning se www.sunwind.se

Godkännanden

- Denna värmare uppfyller alla krav till och är märkt med CE enligt gasdirektiv 90/396/EEC.
