BRUKSANVISNING Miniflame Sunwind

Stå inte framför kaminen när du använder den, stå på en av sidorna eller bakom kaminen.

Dessa instruktioner är för din säkerhet. Vänligen läs detta noga och spara instruktionerna för framtida bruk.

Innan du börjar

• Den här kaminen får endast användas med gasol (30 mbar).
• Kaminen är avsedd för att värma rum i bostäder och fritidshus. Den är inte tänkt som huvudvärmekälla, men fungerar bra som extra värme.
• Kaminen får inte användas i samlingslokaler, boenden för övernattning, sjukhus eller andra värdinrättningar, omsorgsboenden, skolor, butiker, lager m.m. Läs bruksanvisningen. Inte avsedd för primär uppvärmning. Får endast användas under uppsikt.
• Kaminen är inte lämplig för användning i fritidsfordon, husvagn, båt eller i utrymmen som är mindre än den minsta tillåtna rumsvolymen som anges i anmärkningen.
• Kaminen kräver ett separat regulatorset bestående av slang, slangklämmor och gasregulator samt en gasolflaska som är anpassad för det land där produkten används.
• Produkten har ingen av/på-knapp. För att stänga av kaminen efter användning måste ventilen på gasolflaskan stängas.

OBSERVERA: Det rum som värms av kaminen måste ha en volym på minst 28m3 Minsta ventilationsöppning till rummet måste vara 35cm2

Säkerhetsvarningar

• Gasoltuber ska förvaras i enlighet med gällande lagar och föreskrifter.
• Flytta inte kaminen då den är tänd.
• Stäng av gasoltillförseln innan kaminen flyttas.
• Kontrollera gasolslangen avseende sprickor regelbundet och minst varje gång gasoltuben byts. Slangen bör bytas minst vart tredje år. Se till att slangen inte kläms eller vrids.
• Använd endast gasol under lågt tryck (30 mbar).
• Placera inte kaminen på eller nära annan värmekälla.
• Använd inte kaminen i dammiga miljöer eller i närheten av brännbara gaser.
• Det är inte tillåtet att använda kaminen i rum där människor sover, i församlingslokaler, sjukhus eller andra vårdinrättningar, skolor, försäljningslokaler, lager mm. Den får inte heller användas i källare eller andra lågt belägna utrymmen.
• Placera inte kaminen under eller nära elektriska installationer.
• Använd inte kaminen utomhus då risk finns att lågan slocknar.
• Om kaminen läcker gasol, stäng av gasoltillförseln och kontakta din återförsäljare eller montör. Använd aldrig öppen eld för att lokalisera ett gasolläckage, använd såpvatten eller en blandning av vatten och diskmedel, pensla på anslutningar och slang, titta efter luftbubblor.
• Det kan uppstå brand om kaminen täcks över eller kommer i kontakt med brännbara material som gardiner, dukar, sängkläder eller liknande. HÅLL KAMINEN BORTA FRÅN BRÄNNBARA MATERIAL.
• Om kaminen inte skall användas under en längre tid, koppla bort regulatorn från gasoltuben.
• Försök inte reparera eller modifiera kaminen, kontakta din återförsäljare för service.
• Önskar du montera kaminen på vägg måste original väggkonsoler användas (tillbehör).
• Byte av gasolflaska ska göras i en miljö fri från antändningskällor.

Säkerhetsregler

• Kaminens topp/front blir mycket varm under drift. För att undgå brännskador, rör inte dessa ytor. • Vänd alltid kaminen mot rummets mittpunkt.
• Använd endast kaminen i väl ventilerade utrymmen.
• Vid första igångsättning av kaminen kan det komma en svag doft av bränt. Detta är fullt normalt och kommer att gå över efter ett par minuter.
• Stäng ventilen på gasoltuben efter användning.
• Håll barn och husdjur på säkert avstånd från kaminen.

1. Packa upp kaminen – var noga med att ta bort allt emballage.
2. Gasolregulatorn skall monteras på kaminen med hjälp av gasolslangen och slangklämmor innan montering sker mot gasoltuben.
3. Du kan fritt använda valfri gasolflaska med H- eller I-ventil.
4. Använd ett godkänt gasregulatorset. Maximal tillåten slanglängd är 150 cm. Vi rekommenderar att du kapar slangen till rätt längd i förhållande till vald gasolflaska. Observera: använd endast gasregulator som ger ett tryck på 30 mbar.
5. Anslutning till gasolbehållare sker med vänstergänga, dvs. skruvas moturs.
6. Gasoltillförseln öppnas med hjälp av kranen på gasolbehållaren.

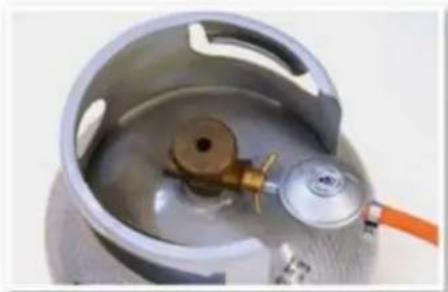

Generell användning av gasolregulator (POL).

Gasolbehållare med monterad reduceringsventil.

Vänstergängad anslutning.

Montera regulatorn på gasolflaskan. Tänk på att anslutningsventilen på gasolflaskan är vänstergängad. Du skruvar fast anslutningen moturs.

Öppna flaskventilen. Det räcker att öppna flaskventilen ett halvt varv.

Kaminen kan monteras på vägg med original väggkonsoler (tillbehör). Gasoltuben kan då placeras under kaminen eller på annat ställe om rör dras fram till kaminen (kontakta din återförsäljare för en lösning av just din montering).

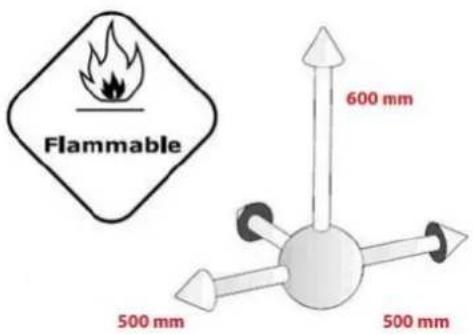

VARNING! Observera minimiavstånden som visas i figuren nedan vid fastmontering av kaminen. Använd ENDAST den väggkonsol som är avsedd för denna kamin (tillbehör). Minsta avstånd till brännbart material framför värmaren är 1500 mm.

Tändning

1. Kaminen manövreras på följande sätt:

- Kontrollvredet på toppen av kaminen ger gnista för tändning samt reglerar effekten.

1. Öppna ventilen genom att vrida reglaget så att den pekar på flammärket.
2. Tryck ner kontrollvredet så att pilen pekar mot stjärnan. Håll vredet nedtryckt i fem sekunder innan du vrider vredet tills ett knäpp hörs. Tänder inte kaminen på första försöket, gör om proceduren.
3. När flamman har tänts hålls vredet nedtryckt i ytterligare 20-30 sekunder. Vredet vrids därefter till önskad effekt. Kaminen ger full effekt först efter några minuter. Om flamman inte tänts efter fem försök, vänta i 30 sekunder innan nya försök görs. Stå inte framför kaminen när du justerar den. Stå vid sidan eller bakom.
4. För att stänga av kaminen, gör följande: Stäng av gasoltillförseln på gasoltuben. Om kaminen inte skall användas under en längre tid, koppla även bort regulatorn från gasoltuben.

Efter det att kaminen har stängts av skall den inte startas igen inom fem minuter.

OBSERVERA:

Se till att elementen tänt och värmer innan du justerar den!

Position ● = ett element värmer

Position ●● = två element värmer

Om element två inte tänder efter fem sekunder, vifta lite med handen framför kaminen så att gasen antänder.

VARNING: Lämna aldrig kamin utan tillsyn under drift!

TIPS: Om kaminen är svår att tända, särskilt i kall omgivning, använd en lång tändare eller långa tändstickor för tändning. Följ samma procedur som beskrivits ovan men vid första knäppet förs den öppna lågan till den punkt där gnistan i kaminen kommer.

Säkerhet

• Kaminen har inbyggd sensor som stänger av gasoltillförseln om flamman skulle slockna.
• Kaminen har inbyggd syrenivå-sensor.

Underhåll och rengöring

• Rengör med en fuktig trasa. Använd inte starka rengöringsmedel eller skurborste.
• Använd inte vassa verktyg.
• Kontrollera funktionen på alla ventiler minst en gång per år och byt gasolslangen minst vart tredje år.
• Brännaren kan med fördel rengöras med tryckluft om tillgång till detta finns.
