BRUKSANVISNING CT-2201 Cotech

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Innehållsförteckning

Produktbeskrivning 3

Säkerhet 4

Användning 7

Skötsel och underhåll 8

Avfallshantering 8

Specifikationer 8

Produktbeskrivning

1. Bitsfäste
2. Djupanslag
3. Ställhylsa
4. Bälteshållare
5. Omkopplare för rotationsriktning
6. Varvtalsreglage
7. Strömbrytare
8. Spärrknapp för strömbrytare
9. Bits

Säkerhet

Generella säkerhetsinstruktioner

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg. Spara dessa instruktioner!

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska hand - verktyget. Störningsmoment kan göra att du tappar kontrollen.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det finns ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka stickproppen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarv - sladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge "OFF" innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge "ON" inbjuder till olyckor.
d) Tag bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan reslutera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgängligt, se till att denna är ansluten och används ordentligt. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Tag stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.
d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.

e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller något annat som kan påverka funktionen av det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.
f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för arbeten andra än vad det är ämnat för kan resultera i en farlig situation.

5) Service

a) Låt behörig personal utföra service och reparationer, endast med originalreservdelar. Detta garanterar att säkerheten på det elektriska handverktyget behålls.

Särskilda säkerhetsföreskrifter för gipsskruvdragare

• Drag stickkontakten ur vägguttaget före byte av verktyg, justeringar, service eller underhåll
• Skruvdragaren får endast repareras av fackman.
• Spänn fast arbetsstycket ordentligt. Använd tvingar eller skruvstycke där det går, eftersom du då kan hantera verktyget med två händer. Det är säkrare än att hålla fast ämnet med ena handen.
• Använd endast tillbehör rekommenderade av din butik. Användning av andra än rekommenderade tillbehör kan innebära fara.

Detta elektriska handverktyg är dubbelisolerat enligt SS-EN 60745; därför behövs ingen jord.

Produktmärkning med säkerhetssymboler

hela bruksanvisningen!

änd alltid

skyddsglasögon och hörselskydd.

Användning

Att sätta på och slå av maskinen

• Tryck in strömbrytaren för att starta maskinen, och stäng av genom att släppa ut strömbrytaren.
• För att låsa maskinen i påslaget läge trycks strömbrytaren in tillsammans med spärrknappen och för att stänga av trycks enbart strömbrytaren in och släpps.

Att välja önskat varvtal

Varvtalet justeras med varvtalsreglaget (6). Vrid reglaget medurs för att öka varvtalet och vridmomentet, och moturs för att minska.

Omkoppling av rotationsriktning

OBS! Omkoppling av rotationsriktning får endast ske när verktyget är i stillastående läge.

Rotationsriktningen kontrolleras med omkopplaren (5). Med skruvdragaren i normalt läge ska omkopplaren vara inställd till höger om strömbrytaren (bakifrån sett) för iskruvning. Ställ omkopplaren till vänster för motsatt riktning.

Djupanslag

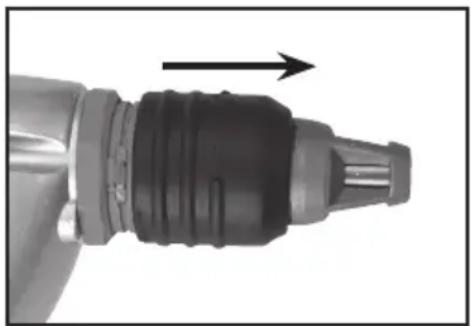

Med ställhylsan (3) kan du ställa om djupanslaget som bestämmer hur långt skruven skall skruvas in i materialet. Skjut först fram ställhylsan till det tar stopp, se bild 1. Ställ sedan in inskruvningsdjupet genom att vrida ställhylsan:

Medurs: Ökat skruvdjup.

Moturs: Minskat skruvdjup.

• Lås ställhylsan (3) genom att skjuta tillbaka den. (se bild 2)
• Prova dig fram till önskat inskruvningsdjup på en spillbit.
• Skruven hålls fast av den magnetiska bitshållaren.

Sätt an skruven där den skall skruvas in och starta maskinen, tryck samtidigt in skruven och kör tills djupstoppet ligger an mot arbetsstycket och drivningen på maskinen kopplas ur.

- För att dra ur skruvar, ställ omkopplaren (5) på vänstergång och ställ om djupanslaget genom att vrida ställhylsan (3) medurs.

Bältesfäste

Med bältesfästet (4) kan verktyget hängas på ett bälte. Det ger användaren båda händerna lediga samtidigt som verktyget är lättillgängligt.

Byte av verktyg/bits

Maskinen har ett magnetiskt bitsfäste så det är bara att dra ur och stoppa i ett nytt bits.

Skötsel och underhåll

• Håll ventilationsöppningarna fria från damm och spån.
• Vid behov, torka av maskinen med en lätt fuktad trasa. Undvik slipande rengöringsmedel eller lösningsmedel.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Strömförsörjning: 230 V \~ 50 Hz

Effekt: 710 W

Tomgångsvarvtal: 0-4000 v/min

Max. skruvdiameter: 6,35 mm

Verktygsfäste: 1/4" bitsfäste

Vikt: 1,8 kg

Ljudtryck (LpA): 87,4 dB(A)

Ljudeffekt (LWA): 100,4 dB(A)

Vibrationsvärde: 0,67 m/s²

Gipsskrutrekker

Artikkelnummer 30-9321, Modell CT-2201
